光电检测器
光电检测器工作原理
光电检测器工作原理光电检测器是一种将光信号转换为电信号的装置。
其工作原理可以分为以下几个步骤：1. 光信号入射：光线经过透镜等光学元件聚焦成束，射向光电检测器的光敏元件。
2. 光敏元件吸收光能：光敏元件通常使用半导体材料，如硅、锗及化合物半导体等。
光敏元件能够吸收入射光的能量，使其内部的电子被激发。
3. 电子运动：激发后的电子受到电场的作用，开始在光敏元件中运动。
一部分电子通过电流传输到输出电路中。
4. 电荷生成：当光敏元件中的电子受到光照时，会产生一些正电荷不断积累，形成电荷对。
一部分电子-空穴对会在光敏元件中一直保持平衡，这样就形成了一个光生载流子。
5. 转化为电信号：通过连接在光敏元件上的电路，将电荷对转化为电信号。
这个电信号能够被检测器所连接的仪器或设备所读取和处理。
总结来说，光电检测器的工作原理就是利用光敏元件吸收光能，并将其转化为电信号。
这种转化过程是通过光生载流子的产生和电子运动来实现的。
光电检测器的性能主要由光敏元件的材料和结构决定。
不同的光电检测器根据其材料和结构的不同，可以实现不同波段的光信号检测。
当光线入射到光敏元件上时，光子的能量被转化为电子的激发能量。
这种转化过程产生了一个光生电子空穴对。
接下来，这些电子和空穴会被电场分开，形成电流。
光电检测器通常有不同的工作模式，包括光电导模式、光电二极管模式、光电倍增管模式和光电子倍增管模式等。
以下是一些光电检测器的工作原理：1. 光电二极管（Photodiode）：光电二极管是一种PN结构的半导体器件。
当光照射到PN结上时，光子的能量被转化为电子的能量，并通过PN结的电场将电子和空穴分开，形成电流。
2. 光电导（Photoconductor）：光电导使用光敏物质，如硒化铟（InSe）或硒化铟镉（InCdSe）等。
当光照射到光电导上时，光子的能量使光电导的电阻发生变化，从而产生电流。
3. 光电子倍增管（Photomultiplier Tube，PMT）：光电子倍增管由光电阴极和多个倍增极组成。
光电信号检测光电探测器概述概要课件
光电探测器的工作原理
光电探测器的工作原理基于光子与物质相互作用产生电子-空穴对或光生电场效 应，从而将光信号转换为电信号。
具体来说，当光子照射到光电探测器的敏感区域时，光子能量被吸收并产生电子 -空穴对，这些电子-空穴对在电场的作用下分离并形成光电流，从而完成光信号 到电信号的转换。
光电探测器的应用领域不断拓 展，如物联网、智能制造、无 人驾驶等新兴领域，为市场发 展带来更多机遇。
05
光电探测器的挑战与展望
光电探测器的挑战与展望
• 光电探测器是用于检测光信号并将其转换为电信号的器件，广泛应用于光通信、环境监测、安全监控等领域。随着光电子技术的发展，光电 探测器的性能不断提高，应用范围不断扩大。
THANK YOU
感谢聆听
04
光电探测器的市场前景
全球市场情况
光电探测器在全球范围内应用广泛，包括通信、工 业、医疗、安全等领域。
随着技术的不断进步和应用需求的增加，全球光电 探测器市场规模持续增长。
市场竞争激烈，各大厂商在技术研发、产品创新等 方面不断投入，以提高市场份额。
中国市场情况
02
01
03
中国光电探测器市场发展迅速，成为全球最大的光电 探测器市场之一。
光电探测器的分类
01
光电探测器可以根据工作原理、材料、波长响应范围、光谱响应特、光电发射型等；按材料可分为硅基、锗 基、硫化铅等；按波长响应范围可分为可见光、红外、紫外等；按光谱响应特 性可分为窄带、宽带等。
03
•·
02
光电探测器的应用
通信领域的应用
光纤通信
光电探测器在光纤通信中起到至关重要的作用。它们能够将光信 号转换为电信号，使得信息的传输和处理成为可能。
光电探测器的作用和原理
光电探测器的作用和原理光电探测器是一种将光信号转化为电信号的器件。
它可以用于各种光学领域，如通信、医疗、环境监测等，具有广泛的应用价值。
光电探测器的工作原理主要有光电效应、光电导效应和光伏效应等。
光电探测器的作用是将光信号转化为电信号，进而进行信号处理和数据分析。
它可以起到光信号的接收、放大和转换作用，将光信号转化为电信号后，就可以进行电子器件的控制、信号处理、光电数据采集等操作。
光电探测器的工作原理主要有以下几种：1. 光电效应：光电效应是指当光照射到物质表面时，光子的能量将会激发出电子，使其跃迁到导带或空位带，从而形成电流。
根据光电效应的不同，光电探测器可以分为光电二极管、光电倍增管、光阴极管等。
2. 光电导效应：光电导效应是指当光照射到某些特殊的半导体材料时，会通过光生电子空穴对的形成而形成电导，从而产生电流。
光电导效应在光探测器中应用较广泛，如光电二极管、光电晶体管等。
3. 光伏效应：光伏效应是指当光照射到半导体材料的PN结上时，光子的能量将激发电子与空穴的对生成，从而产生光生电流。
光伏效应广泛应用于太阳能电池等光电探测器中。
除了以上三种主要的工作原理外，还有其他一些光电探测器的工作原理，如荧光检测、非线性光学效应等。
不同的光电探测器采用不同的工作原理，可以适应不同频率范围、不同光功率等应用需求。
光电探测器的应用十分广泛。
在通信领域，光电探测器常用于接收光信号，起到光-电转换的作用。
在光纤通信中，光电探测器是光纤收发器的关键组成部分。
此外，光电探测器还可以应用于激光雷达、遥感、光谱分析、医疗影像等领域。
在环境监测方面，光电探测器可以用于光谱分析仪器，检测大气中的气体成分。
总的来说，光电探测器是一种将光信号转换为电信号的器件，通过光电效应、光电导效应、光伏效应等原理工作。
它在光通信、激光雷达、医疗影像等领域有着广泛的应用。
光电探测器的不断发展和创新，将进一步推动光学技术的发展，为人类的生活带来更多福利。

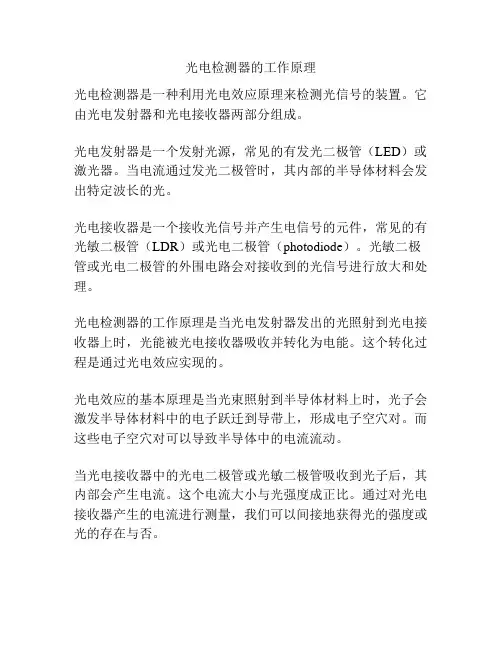

光电检测器的工作原理
光电检测器的工作原理
光电检测器是一种利用光电效应原理来检测光信号的装置。
它由光电发射器和光电接收器两部分组成。
光电发射器是一个发射光源，常见的有发光二极管（LED）或激光器。
当电流通过发光二极管时，其内部的半导体材料会发出特定波长的光。
光电接收器是一个接收光信号并产生电信号的元件，常见的有光敏二极管（LDR）或光电二极管（photodiode）。
光敏二极管或光电二极管的外围电路会对接收到的光信号进行放大和处理。
光电检测器的工作原理是当光电发射器发出的光照射到光电接收器上时，光能被光电接收器吸收并转化为电能。
这个转化过程是通过光电效应实现的。
光电效应的基本原理是当光束照射到半导体材料上时，光子会激发半导体材料中的电子跃迁到导带上，形成电子空穴对。
而这些电子空穴对可以导致半导体中的电流流动。
当光电接收器中的光电二极管或光敏二极管吸收到光子后，其内部会产生电流。
这个电流大小与光强度成正比。
通过对光电接收器产生的电流进行测量，我们可以间接地获得光的强度或光的存在与否。
光电检测器广泛应用于多个领域，如光通信、光电传感、光电测量等。
在各个领域中，光电检测器都起到了至关重要的作用。

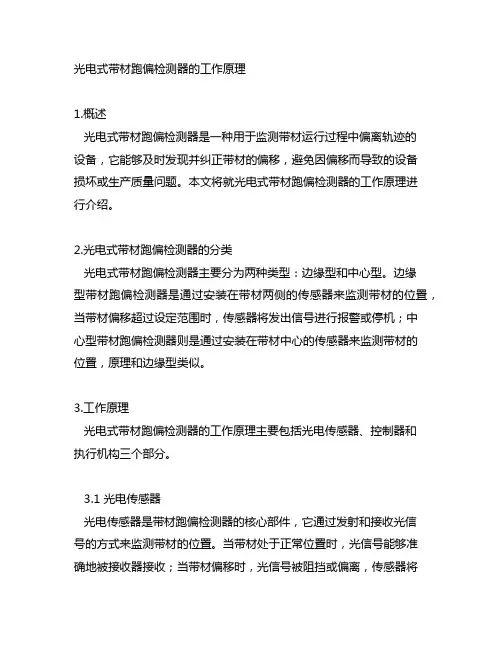

光电式带材跑偏检测器的工作原理
光电式带材跑偏检测器的工作原理1.概述光电式带材跑偏检测器是一种用于监测带材运行过程中偏离轨迹的设备，它能够及时发现并纠正带材的偏移，避免因偏移而导致的设备损坏或生产质量问题。
本文将就光电式带材跑偏检测器的工作原理进行介绍。
2.光电式带材跑偏检测器的分类光电式带材跑偏检测器主要分为两种类型：边缘型和中心型。
边缘型带材跑偏检测器是通过安装在带材两侧的传感器来监测带材的位置，当带材偏移超过设定范围时，传感器将发出信号进行报警或停机；中心型带材跑偏检测器则是通过安装在带材中心的传感器来监测带材的位置，原理和边缘型类似。
3.工作原理光电式带材跑偏检测器的工作原理主要包括光电传感器、控制器和执行机构三个部分。
3.1 光电传感器光电传感器是带材跑偏检测器的核心部件，它通过发射和接收光信号的方式来监测带材的位置。
当带材处于正常位置时，光信号能够准确地被接收器接收；当带材偏移时，光信号被阻挡或偏离，传感器将会产生相应的信号。
3.2 控制器控制器是光电式带材跑偏检测器的智能核心，它接收光电传感器的信号，并根据预设的参数进行判断和处理。
当控制器接收到传感器发出的带材偏移信号时，会根据预设的偏移范围和处理逻辑进行相应的动作。
常见的处理逻辑包括发出报警信号、停机或自动调整带材位置。
3.3 执行机构执行机构是控制器的延伸部分，根据控制器的信号进行相应的动作。
在边缘型带材跑偏检测器中，执行机构可以是通过控制带材调整装置来纠正带材的位置；在中心型带材跑偏检测器中，执行机构可以是通过控制辊筒偏移来纠正带材的位置。
4.工作流程基于以上的工作原理，光电式带材跑偏检测器的工作流程可以简要归纳为以下几个步骤：步骤1：光电传感器监测带材位置；步骤2：传感器将带材的实际位置信号传递给控制器；步骤3：控制器接收并处理传感器信号，判断带材是否偏移；步骤4：根据判断结果，控制器发出相应的信号给执行机构；步骤5：执行机构根据控制器的信号进行相应的动作，纠正带材的位置。
光电检测器工作原理(一)
光电检测器工作原理(一)光电检测器工作原理1. 简介光电检测器是一种能够将光信号转化为电信号的设备。
它在许多领域中都有广泛的应用，如光通信、光电传感等。
本文将从浅入深地介绍光电检测器的工作原理。
2. 光电检测器结构光电检测器通常由以下几个主要部分组成： - 光敏元件：负责接收光信号并产生电荷携带子。
- 电荷放大器：用于将光敏元件产生的微弱电荷转化为可观测的电信号。
- 信号处理电路：对电信号进行增强、滤波和解调等处理。
- 输出接口：将处理后的电信号输出给后续电路或设备。
3. 光敏元件的工作原理光敏元件是光电检测器的核心部分，常见的光敏元件有光电二极管（Photodiode）和光电导（Phototransistor）。
光电二极管光电二极管是一种具有半导体特性的元件。
当光照射到光电二极管的结区域时，光能会激发光电二极管内的载流子生成和移动，从而产生电流。
其工作原理主要包括以下两个过程： 1. 光吸收：光能被半导体材料吸收，形成电子-空穴对（Electron-Hole Pair）。
2. 电荷分离：由于内建电势的作用，电子和空穴被分离，形成电流。
光电导光电导是一种基于光敏二极管的光敏元件。
其工作原理类似于光电二极管，但光电导在集电极和基极之间引入了一个电流放大层，可以增强输出电流。
工作原理主要包括以下两个过程： 1. 光吸收和电子-空穴对的生成。
2. 电子和空穴进入电流放大层，引发电流放大，产生更大的输出电流。
4. 电荷放大器的工作原理电荷放大器是将光敏元件产生的微弱电荷进行放大的关键部分。
它采用了放大电路和电容器的组合，实现了电荷的积分和放大。
其工作原理主要包括以下几个步骤： 1. 电荷积分：电荷放大器中的电容器开始积放光敏元件产生的电荷。
2. 放大电路：在一定的时间间隔内，电荷放大器会将电容器上积累的电荷放大为可观测的电信号。
3. 放大比例：电荷放大器的放大比例决定了输出信号的幅度。
5. 信号处理电路的工作原理信号处理电路对电信号进行增强、滤波和解调等处理，以满足特定应用的需求。
光检测器介绍(PIN、APD详细讲解)
例 (续)
光检测器暗电流：
iD2B 2qID B 2(1.6 1019 C)(4 109 A)(20106 Hz) 2.561020 A2
负载均方热噪声电流为：
iT2
4kBT B 4(1.381023 J / K)(293K) 20106 Hz 3231018 A2
倍增因子和响应度
光电二极管中所有载流子产生的倍增因子M定义为：
M
IM Ip
1
1
V /
VB
n
其中，IM 是雪崩增益后输出电流的平均值，而 Ip是未倍增时 的初级光电流，V是反向偏压，VB为二极管击穿电压，n一般 为 2.5~7。实际上，雪崩过程是统计过程，并不是每一个光 子都经历了同样的放大，所以M只是一个统计平均值。
因子F用于衡量由于倍增过程的随机性导致的检测器噪声的 增加。参数x称为过剩噪声指数，一般取决于材料，并在0~1 之间变化，x对于Si APD为0.3，对InGaAs APD为0.7，对Ge APD 为1.0。
总噪声
光检测器的总均方噪声电流为：
iN2
2 N
iQ2
iD2 B iD2 S
量子效率大约为90%，因此这个波长的响应度为：
q q hv hc
0.901.6 10 19 C
6.625 10 34 J s 3108 m/s
7.25 105
当波长为1300 nm时：
7.25 105A/W/m 1.30 106 m 0.942 A/W
当波长大于1600 nm时，光子能量不足以激发出一个电子，例
如In0.53Ga0.47As的带隙能量为Eg = 0.73 eV，故截止波长为：
光电探测器成像原理
光电探测器成像原理光电探测器是一种用于光学成像的设备，通过接收光信号并将其转化为电信号，实现对光的探测和成像。
光电探测器成像原理是基于光的电磁特性和光电转换效应。
光电探测器成像的基本原理是利用光电效应将光信号转化为电信号。
光电效应是指当光照射到光电探测器的光敏材料上时，光子的能量被电子吸收，使电子获得足够的能量跳出原子轨道，产生自由电子和空穴。
自由电子和空穴的移动形成电流和电压信号，最终被检测器接收和处理。
光电探测器的核心部件是光敏元件，其中最常用的是光电二极管（Photodiode）和光电倍增管（Photomultiplier Tube）。
光电二极管是一种半导体器件，其结构类似于普通二极管，但在P-N结附近引入了光敏材料，如硅（Si）或锗（Ge）。
当光子照射到光电二极管上时，光子的能量被光敏材料吸收，产生电子和空穴对。
由于二极管的正向偏置，电子和空穴受到电场的作用而分别向P区和N区移动，形成电流。
通过测量电流的大小可以得到光的强度信息。
光电倍增管是一种高灵敏度的光电探测器，其工作原理是利用光电效应和电子倍增效应。
光电倍增管由光阴极、电子倍增器和阳极组成。
当光子照射到光阴极上时，光电效应使光阴极产生光电子。
这些光电子会经过电子倍增器，其中的电子会不断地与倍增器中的材料相互碰撞，产生更多的电子。
最终，产生的电子会被聚焦到阳极上，形成电流信号。
光电倍增管具有高增益和高灵敏度的特点，适用于低强度光信号的探测和成像。
光电探测器的成像过程是将光信号转化为电信号，并通过电子学系统进行信号处理和图像重构。
光电二极管和光电倍增管在成像应用中具有广泛的应用。
光电二极管成像系统通常使用光电二极管阵列，通过多个光电二极管接收光信号，实现对目标物体的成像。
光电倍增管成像系统通常使用单个光电倍增管，通过调节光阴极的位置和形状，实现对光信号的成像。
光电探测器成像技术在许多领域有着广泛的应用，如光学测量、遥感、医学成像等。
在光学测量中，光电探测器可以实现对光信号的精确测量，用于光强度、光强分布等参数的测量。
光电检测器的工作原理和性能分析
光电检测器的工作原理和性能分析在现代科技领域中，光电检测器是一种十分重要的器件。
它能够将光信号转换为电信号，从而实现信息的采集和处理。
光电检测器广泛应用于成像、通信、测量、环境监测等领域。
而要深入了解光电检测器，我们就需要了解它的工作原理和性能分析。
一、光电检测器的工作原理光电检测器的工作原理基础是光电效应。
所谓光电效应，就是指当光线照射到金属表面时，金属表面所吸收的能量大于金属表面的电子维持在金属原子内部的能量时，这些电子将受到足以克服束缚力而逸出金属表面的能量。
光电效应是描述光电检测器中电子释放的物理现象。
基于光电效应原理，光电检测器将光能转换为电能的机制就是光电转换。
光电检测器会将光线转换为电子，并且利用电（光子）离子化的功能来检测没有其他光子影响之前光子的光强度。
光电检测器通常由两个基本部件构成：感光组件和电子放大器。
感光组件负责将光信号转换为电信号，而电子放大器则负责放大电信号，以便更好地采集和处理。
具体而言，光电检测器的工作原理大致可分为以下几个步骤：1. 光线照射到感光组件，使光电子被放出。
2. 放出的光电子经过电子放大器的放大作用，转变成弱电信号。
3. 采集和处理这些弱电信号。
其中，感光组件通常使用半导体材料制成，半导体技术不仅在光电检测器领域应用广泛，而且在集成电路芯片、太阳能电池等领域都有重要应用。
二、光电检测器的性能分析1. 灵敏度灵敏度是光电检测器性能的关键指标之一。
它反映了光电检测器对于光信号强度的检测能力。
一般来说，越高的灵敏度代表着光电检测器所能检测到的最小光信号强度越低。
2. 噪声在信号检测过程中，噪声是常常存在的。
光电检测器的噪声可以分为两种类型：热噪声和信号电路噪声。
其中，热噪声是与检测物体本身热运动有关的随机噪声，而信号电路噪声是由于电子器件限制造成的。
3. 带宽带宽是指光电检测器所能接收的频率范围，是另一个重要的性能指标。
通常来说，带宽越宽，光电检测器所能适应的工作条件就越多。
光电检测器件工作原理及特性
光电检测器件的应用
02
光电检测器件工作原理
光电转换原理是指光子与物质相互作用，将光能转换为电能的过程。在光电检测器件中，光子通过照射在光敏材料上，激发出电子-空穴对，形成光生电流或电压。
光电转换效率是衡量光电检测器件性能的重要参数，它与光敏材料的性质、光的波长和入射角度等因素有关。
光电转换原理
光电检测器件的光谱响应特性
光电检测器件对不同波长的光具有不同的响应能力，这种响应能力即为光谱响应特性。
总结词
光谱响应特性描述了光电检测器件在不同波长光线下的敏感度。不同类型的光电检测器件具有不同的光谱响应范围，例如硅光电二极管对可见光和近红外光敏感，而硒镉汞光电探测器则对中红外光敏感。了解光谱响应特性对于选择适合特定应用的光电检测器件至关重要。
光电检测器件通常由光敏材料、电极和封装结构组成。光敏材料是实现光电转换的核心部分，电极的作用是收集和传输光生电流或电压，而封装结构则起到保护和支撑器件的作用。
不同类型的光电检测器件可能在结构上有所差异，但它们的基本原理是相似的。
光电检测器件的基本结构
光电检测器件的工作过程通常包括光的吸收、电荷的分离和电流或电压的产生三个步骤。
总结词
光电检测器件在接收光信号时产生的随机波动，即噪声特性。
详细描述
噪声特性是评价光电检测器件性能的重要参数。常见的噪声源包括散粒噪声、热噪声和闪烁噪声等。低噪声光电检测器件能够在弱光信号下提供更高的信噪比，从而提高检测精度和灵敏度。了解和优化光电检测器件的噪声特性对于提高其性能和应用范围具有重要意义。
总结词
影响光电检测器件稳定性的因素包括材料、工艺、封装等。
详细描述
采用高品质的材料和先进的工艺技术可以制造出具有高稳定性的光电检测器件。此外，良好的封装和保护措施也可以提高器件的稳定性，使其在恶劣环境下仍能保持性能参数的稳定。
光电探测器的特性及应用
光电探测器的特性及应用光电探测器是一种能够将光信号转化为电信号的装置，常用于光学和电子领域。
它通过吸收光能量并将其转化为电流信号，实现对光的检测和测量。
光电探测器的特性包括响应速度快、灵敏度高、稳定性好等，因此在各种领域都有广泛的应用。
光电探测器的主要特点如下：1. 响应速度快：光电探测器的响应速度通常在纳秒或更短的时间尺度，具有良好的实时性能。
这使得它们能够用于快速测量和检测领域，例如激光技术和高速通信。
2. 灵敏度高：光电探测器可以检测到非常微弱的光信号，并将其转化为电信号。
一些高灵敏度的探测器甚至能够检测单个光子。
这使得光电探测器在光学显微镜、光通信、光谱分析等领域有重要的应用。
3. 波长范围广：光电探测器的波长响应范围通常从紫外线到红外线，取决于其所使用的材料和结构。
这使得光电探测器能够在不同波段的光信号中进行检测，从而适用于不同领域的应用。
4. 稳定性好：光电探测器能够在长时间使用后保持其性能稳定。
它们对外界环境的变化、温度的影响较小，并且能够简单地进行校准和调整。
因此，光电探测器在工业和科研领域得到广泛应用。
5. 容易集成和使用：光电探测器通常具有较小的尺寸和体积，可以方便地进行集成和使用。
它们可以与其他电子器件相结合，形成各种复杂的光电子系统，并且可以通过简单的电路调节来实现不同的测量模式和功能。
光电探测器的应用非常广泛，以下介绍几个典型的应用领域：1. 光通信：光电探测器是光通信系统中的关键元件之一。
它们能够将光信号转化为电信号，并进行接收、放大和解调，用于实现光纤通信的传输和接收。
光电探测器的高灵敏度和快速响应速度使得光通信系统能够实现高速、高质量的数据传输。
2. 光谱分析：光电探测器可以用于光谱分析和光谱测量领域。
它们能够将光信号转化为电信号，并通过测量光电流的强度和波长来实现光谱测量。
光电探测器在物理、化学、生物科学等领域的光谱分析中得到了广泛的应用。
3. 光学显微镜：光电探测器可以用于光学显微镜系统中，实现对样品中光信号的检测和成像。
光电探测器的工作原理
光电探测器的工作原理
光电探测器是一种能够将光信号转化为电信号的设备，其工作原理主要依靠光电效应的作用。
光电效应是指当光照射到物质表面时，能量足够高的光子会与物质中的电子发生相互作用，将一部分能量传递给电子，使电子从物质中解离出来，形成自由电子。
这些自由电子在电场的作用下会产生电流，从而实现光信号到电信号的转换。
具体而言，光电探测器通常由光敏电极和电路系统组成。
光敏电极是一种能够吸收光能并产生电流的材料，常见的有硅(Si)、硒化铟(InSe)、镓砷化物(GaAs)等。
当光线照射到光敏电极上时，光子的能量会激发光敏电极中的电子，使其跃迁到导带或传导带上，形成电子空穴对。
电路系统则用于将由光电效应产生的电流转化为可用的电信号。
光电探测器中的电路通常包括放大电路和信号处理电路。
放大电路用于将微弱的光电流放大，增强信号的强度。
信号处理电路则用于对放大后的信号进行滤波、采样、放大等处理，以满足不同应用领域的需求。
总的来说，光电探测器通过光电效应将光信号转化为电信号，利用电路系统对电信号进行处理，最终实现对光信号的检测和分析。
不同类型的光电探测器在工作原理上略有差异，但都基于光电效应的基本原理。
光电信号检测 光电探测器概述
6. 光学视场
7. 背景温度（红外）
二、有关响应方面的性能参数
1．响应率（响应度)Rv或RI
• 响应率是描述探测器灵敏度的参量。它表征探测 器输出信号与输入辐射之间关系的参数。
• 定义为光电探测器的输出均方根电压VS或电流IS 与入射到光电探测器上的平均光功率之比，并分 别用RV 和RI 表示，即
hc w (逸出功)
hc/ w
低于阴极材料逸出功则不能产生光电子发射。阳极接收光电 阴极发射的光电子所产生的光电流正比于入射辐射的功率。 • 主要有真空光电管、充气光电管和光电倍增管。应用最广的 是光电倍增管，它的内部有电子倍增系统，因而有很高的电 流增益，能检测极微弱的光辐射信号。 • 波段：可见光和近红外（<1.25μm） • 特点：响应快、灵敏度高
热探测器的特点： 无光谱选择性、不需制冷、响应慢、噪声限制
§2－2 光电探测器的性能参数
一、 光电探测器工作条件
• 光电探测器的性能参数与其工作条件密切相 关，所以在给出性能参数时，要注明有关的 工作条件。只有这样，光电探测器才能互换 使用。
1．辐射源的光谱分布
• 很多光电探测器，特别是光子探测器，其响应是辐射波长的 函数，仅对一定的波长范围内的辐射有信号输出。 • 所以在说明探测器的性能时，一般都需要给出测定性能时所 用辐射源的光谱分布。
随着激光与红外技术的发展，在许多情况下单个 光探测器已个能满足探测系统的需要，从而推动 了阵列(线阵和面阵)光辐射探测器的发展。 目前，光电探测器的另一个发展方向是集成化， 即把光电探测器、场效应管等元件置于同一基片 上。这可大大缩小体积、改善性能、降低成本、 提高稳定性并便于装配到系统中去。 电荷耦合器件(CCD)也是近年来研究的一个重要 方面，其性能达到相当高的水平、将光辐射探测 器阵列与CCD器件结合起来，可实现信息的传输。
光电探测器的应用原理
光电探测器的应用原理1. 什么是光电探测器光电探测器是一种能够将光信号转换为电信号的设备。
它利用光电效应、半导体效应等原理实现光信号的检测和转换。
光电探测器在各个领域都有重要的应用，如光通信、光电传感、光谱分析等。
2. 光电探测器的原始应用最早的光电探测器是光电池，它利用光电效应将光能转化为电能。
光电池广泛应用于太阳能电池板、计算器等设备中。
光电池的应用原理很简单，当光线照射到光电池上时，光子与半导体材料相互作用，产生电荷对，从而产生电流。
3. 光电探测器的工作原理光电探测器的工作原理主要包括光电效应、光谱响应和电子运动三个方面。
3.1 光电效应光电效应是指当光子照射到材料表面时，光子的能量被电子吸收，使得电子从材料中被释放出来。
光电效应有光电发射效应和光电吸收效应两种。
光电探测器的工作就是在光电效应的基础上实现光信号的转换。
3.2 光谱响应光电探测器的光谱响应是指探测器对不同波长的光信号的响应程度。
不同类型的光电探测器具有不同的光谱响应范围。
例如，硅光电二极管的光谱响应范围为400nm到1100nm，而铟锗光电二极管的光谱响应范围为900nm到3.5μm。
3.3 电子运动光电探测器中的光子被吸收后，电子受到光子能量的刺激，跃迁到导带中，形成电流。
这些电子在半导体中的运动过程中产生电流信号，并通过电路放大和处理，最终转换为可读取的电信号。
4. 光电探测器的应用光电探测器在各个领域都有广泛的应用。
以下列举几个主要的应用：•光通信：光电探测器在光通信中起到接收和转换光信号的作用。
它们被用于光纤通信系统中的光接收器和光解调器。
•光电传感：光电探测器可以用于光电测距、光电测速、光电测温等领域中的信号检测和转换。
•光谱分析：光电探测器可以用于分析物质的光谱特性，如紫外-可见光谱分析和红外光谱分析。
•医学影像：光电探测器在医学影像中的应用越来越广泛，如X射线探测器、光电力显微镜等。
•红外探测：光电探测器可以检测红外辐射，用于红外成像、红外夜视等领域。
光电探测器的分类介绍
光电探测器的分类介绍光电探测器是一种将光信号转换为电信号的器件。
在实际应用中，光电探测器具有广泛的应用场景，如通讯、光学测量、医学、物理实验等领域。
本文将主要介绍光电探测器的分类。
光电探测器基本原理光电探测器是一种将光信号转换为电信号的器件。
其基本原理是光电效应。
光电效应是指当光束照射到金属表面时，引起金属表面电子的发射现象。
这些被发射出来的电子称为光电子。
当光束照射到半导体材料表面时，也会发生类似光电效应的现象，只是光电子的数量较少。
当有光照射到光电探测器的光敏元件上时，光子被吸收并在光敏元件内部产生光电子。
这些光电子被电场引导到输出端，形成电流或电压信号。
光电探测器的分类按探测原理分类1.光电管：通过光电效应将光信号转换为电信号，主要应用于光电倍增管和光电发射管中。
2.光敏电阻：光敏电阻是一种基于光电效应原理，将光能转换成电能的敏感元件，可以用作光电控制器中的光检测器。
3.光敏二极管：光敏二极管是一种利用半导体材料反向偏置增加电场强度，从而增加光电转换效率的光敏元件，主要应用于光电计数器、光电定位器、高速光电开关、丝印电路检测等场合。
4.热释电探测器：热释电探测器利用被测物质向热释电元件放出热量，使元件温升，从而感应出测量信号，主要应用于红外辐射测量中。
5.光电二极管：光电二极管是一种结构简单、响应速度快的光敏元件，主要应用于高速数据通讯和数字测量。
6.晶体管光敏电阻：晶体管光敏电阻又称晶体管光敏电阻复合体，是将晶体管与光敏电阻结合起来制成的元件，能够同时完成信号增强和光电转换的功能。
主要应用于测量、声音放大等领域。
按工作波段分类光电探测器按照工作波段的不同也可以分为多种类型，如下：1.紫外光探测器：工作波长在300nm以下。
2.可见光探测器：工作波长在400nm~700nm范围内。
3.红外光探测器：工作波长在700nm以上至几微米范围内。
4.远红外/热成像探测器：工作波长在几微米至1000微米之间。
光 电 探 测 器
为使入射光功率有效转换成光电流，它须在耗尽区内被半 导体材料有效吸收，故要求耗尽区足够厚、材料对入射光 的吸收系数足够大。在厚度W内被材料吸收的光功率可表 示为 ： PW P 1 e W
0
P0为入射光功率； α (λ)材料的吸收系数，其大小与材料 性质有关，且是波长的函数。通常使用的PIN光电二级管 半导体材料。不同材料适用于不同的波长范围。当工作 波长比材料的带隙波长 λC=1.24/Eg(μm)长时，吸收系数 急剧减小。 为获得最佳的转换效率——量子效率及低的暗电流(它随 带隙能量的增加按指数减小)，理想光电二极管材料的带 隙能量Eg应略小于与最长工作波长相对应的光子能量。 在0.85μm短波长区，Si是最优选材料，截止波长1.09μm， 吸收系数a(λ)≈600cm-1，穿透深度17μm。 在长波长区，Ge和InGaAs合金可选用为 光电二极管材料。
1 exp W
W
1, 1
W ,
但是W 增大时，产生的电子空穴对要花较长 的时间才能到达结边被收集，这样又降低了光 检测器的响应速度。
1.0
• 对于波长的限制：
0.8 70% Si 0.6 50% Ge 0.4 30% InGaAs
hc c Eg
R
P+
N+
PIN光电二极管原理图
抗反射膜
电极
Ⅱ(N) 掺杂浓度很低； P+和N+掺杂浓度很高。 且I层很厚，约有 5~5 0μm，吸收系数 很小，入射光很容易进 入材料内部被充分吸收 而产生大量的电子-空 穴对,因而大幅度提高
P+ Ⅱ(N)
N+
电极
E
PIN光电二极管结构
光电检测器的工作原理
光电检测器的工作原理光电检测器是一种广泛应用于工业自动化、医疗、安防等领域的传感器。
它能够将光信号转换成电信号，实现对光信号的检测和测量。
本文将详细介绍光电检测器的工作原理。
一、光电检测器的分类根据其工作原理和应用场景，光电检测器可以分为多种类型，主要包括：1. 光敏二极管（Photodiode）：利用半导体材料的PN结，在光照下产生电流，实现对光信号的检测。
2. 光电二极管（Photoconductive Cell）：利用半导体材料在光照下发生导电性变化，实现对光信号的检测。
3. 光敏三极管（Phototransistor）：由普通三极管加上一个透明外壳组成，当有光照射时，透明外壳内的PN结会产生电流放大效应，从而实现对光信号的放大和检测。
4. 光电子倍增管（Photomultiplier Tube）：利用静电场和二次发射效应，在弱光下放大并转换成强电信号。
5. 其他类型：如光电导管、光电场效应管等。
二、光电检测器的工作原理以光敏二极管为例，介绍光电检测器的工作原理。
光敏二极管是一种PN结构，当有光照射到PN结时，会产生电子和空穴对。
由于PN结内部存在漂移场和扩散场，电子和空穴会向相反方向运动，并在PN结中形成一个漂移区域和扩散区域。
当漂移区域和扩散区域相遇时，就会发生复合现象，并释放出能量。
这些能量以热量和光子的形式释放出来，其中释放的光子就是我们所说的“光信号”。
当有足够多的光信号时，就可以引起PN结内部的载流子数量变化。
由于载流子数量变化引起了PN结内部电势分布的改变，从而使得PN 结两端形成不同的电势差。
这个电势差就可以通过外接元件（如负载电阻）转化为可观测的电信号。
三、应用场景由于其灵敏度高、响应速度快、体积小等特点，光电检测器被广泛应用于工业自动化、医疗、安防等领域。
例如：1. 工业自动化：用于检测流水线上的产品是否正常运行、检测机器人的位置和姿态等。
2. 医疗：用于医学成像、光学诊断等领域。
