ZBK-1000可燃气体报警器使用说明
可燃气体报警器操作规程
可燃气体报警器操作规程
可燃气体报警仪操作规程
1、范围
本规程用于处（公司）输气场站可燃气体报警器（固定便携式）的操作维修保养，旨在规范岗位人员的操作维修保养行为。
2、术语和定义
可燃气体报警仪:主要用于检测空气中的可燃气体的仪器，可分为固定式可燃气体报警仪和便携式可燃气体报警仪。
3、职责
3.1岗位操作人员负责固定式可燃气体报警仪的操作使用及维护保养工作；
3.2输气站及巡维抢中队操作人员负责便携式可燃气体报警仪的操作使用及维护保养工作；
3.3管理区安全员负责可燃气体报警仪的检测；
3.4管理区安全员负责资料的归档管理工作；
3.5处（公司）主管部门负责外维修的外维修联系、项目监督和组织验收工作。
4、操作规程
4.1固定式气体探测器操作规程
4.1.1开机操作：仪器上电（12-28VDC）即开始工作，首先进入自检状态，LED将显示仪器软件和传感器软件的版本号，接着仪器进入预热状态且最左边的小数点闪烁，三分钟预热后，仪器进入正常操作模式。
4.1.2调零操作
4.1.2.1使用磁棒进行调零操作：在正常操作模式下，用磁棒点CH1后仪器进入编程模式，进入该模式5秒后，第一功能选项为“调零-0.”，此时在状态位显示“0.”，并开始倒计时10秒，倒计时完成前，用磁棒点CH2，仪器开始校零，校零结束后仪器也自动返回正常显示模式；4.1.2.2使用按键进行调零操作：首先将仪器的外壳打开，按MODE键后，依次“MODE”、“+”、“-”、“+”键后，按ENTER键确认，仪器进入编程模式，然后按“+”或“-”键切换功能选项至“调零-0.”，此时在状态位显示“”并开始倒计时10秒，倒计时完成前按确认键开始调零，结束后自动返回正常显示模式。
有限公司便携式可燃气体报警仪操作程序
检查方法
电池
报警仪
取出检测仪电池
目测手动
各部件
报警仪
报警仪各部件完好
目测手动
4风险提示及削减措施
序号
风险提示
风险削减、预控措施
1
设备损坏
使用时，清理检测点积水，雨、雪天气尽量不使用。
2
火灾爆炸
严格执行操作规范，避免在不安全环境调零。
有公司
1检查和准备
检查项目
检查地点
检查标准
检查方法
电池
报警仪
使用前，按照电池盒内标明的电极方向装入4节5号电池
目测手动
电池电量
报警仪
将转换开关拨到BATT档，查看电池电量，如指针在蓝色区域外，需更换电池
目测手动
调零
报警仪
将开关转换至“L”档，调节零点调节旋钮ZERO-ADJ，将指针调节到零点位置
目测手动
2操作内容及步骤
2.1测量时把开关转换至“H”档，吸引软管口对准目标位置进行读数；
2.2读数在10%以下时，将开关转换到“L”档，读到更精确的数值；
2.3在夜间使用时，按下“METER LIGHT”按钮，以便读数；
2.4测量完毕后，转换开关拨到OFF档，关闭可燃气体报警仪。
3操作后的检查
检查项目
检查地点
燃气报警器 使用说明书
燃气报警器使用说明书全文共四篇示例，供读者参考第一篇示例：燃气报警器使用说明书一、产品简介燃气报警器是一种用于检测室内有毒有害气体浓度的设备，主要用于检测燃气泄漏，保护家庭和工作场所的安全。
它能及时发现危险气体泄漏并发出警报提示，提醒人们采取相应措施避免事故发生。
二、产品功能1.检测功能：燃气报警器能够检测到室内的燃气浓度，如天然气、液化气等，并在浓度超过安全范围时发出声光报警信号。
2.报警功能：当燃气浓度超过设定值时，燃气报警器会发出高频响声，并闪烁警示灯，提醒用户及时采取安全措施。
3.自检功能：燃气报警器具有自检功能，可以定期检测探测器、报警器和电池是否正常运行，确保设备的正常使用。
4.报警静音功能：在确认燃气浓度不是真的危险时，可以通过按下消音按钮将报警器静音，以免误报警情况。
三、产品安装及使用1.安装位置：燃气报警器应该安装在离燃气源相对较近的地方，比如厨房、浴室等，且距离燃气源垂直上方一米之内。
同时应该避免阳光、潮湿、振动和尘埃的影响。
2.安装高度：一般建议燃气报警器安装高度不低于1.5米，离地面不低于1米。
3.电源供应：燃气报警器一般使用电池供电，安装时请查看产品说明书，使用相应规格的电池。
4.注意事项：请勿将燃气报警器安装在易燃易爆物品附近，也不要将它安装在通风不良的地方。
使用前请确认设备是否有损坏，并定期进行自检。
5.使用方法：使用时请按照产品说明书操作，正确打开或关闭开关，以确保设备正常运行。
在报警时请立即采取安全措施，开窗通风、切勿使用明火等，直至确定安全。
四、产品维护及保养1. 定期维护：请定期对燃气报警器进行清洁和维护，保持设备的敏感性能。
可用干净的湿布擦拭设备表面，确保传感器的敏感度。
2.更换电池：若燃气报警器在使用过程中出现电池电量不足的情况，应及时更换新电池，确保设备正常运行，避免因电源问题导致设备失效。
3. 报警测试：请按照产品说明书进行定期报警测试，确认设备功能正常。
ZBK-1000两路说明书
产品使用须知尊敬的用户：感谢您使用临沂安福电子有限公司的产品，请您在购买产品后保存好随机附带的所有资料，以保证您享受到我们及时周到的售后支持和服务。
◎在使用本产品之前请仔细阅读本说明书，以便正确使用◎本产品只作为气体检测报警请勿用作他用◎根据周围环境和状况，对报警器进行适当的设置，以确保安全◎请定期实施点检点检周期1-3个月点检方法：用点检气体或监视气体对探测器进行点检动作点检项目：声、光报警，报警输出临沂市安福电子有限公司 1◎本产品的安装需由专业人员实施，严禁不按说明书的要求安装、使用、分解或改造等临沂市安福电子有限公司 2目录一、概述 (5)二、系统结构及工作原理 (6)1.系统组成 (6)2.主机结构 (7)3.探测器机构 (10)三、系统主要技术参数 (11)四、工作状态 (12)五、功能菜单及操作指南 (14)1.主控面板按键说明 (14)2.密码的输入方法 (15)3.功能菜单的使用 (16)1.自检和复位功能的使用 (16)2.功能参数的使用和修改 (16)3.查询功能 (17)4.参数修改 (18)临沂市安福电子有限公司 3六、系统安装说明 (23)1.信号线的安装要求 (23)2.电源线的安装要求 (25)3.控制器的安装 (25)4.探测器的安装 (25)5.主机与探测器的线路连接 (28)6.探测器调试 (28)7.点检说明 (29)七、常见故障和维修 (30)八、定货须知 (31)附录：可燃气体危险特性 (32)临沂市安福电子有限公司 4一、概述山东省临沂市安福电子有限公司是从事开发、设计、销售气体检测报警设备的专业生产厂家。
产品广泛应用于石油、化工、冶金、城市燃气、建筑等行业的气体泄露检测。
ZBK-1000型可燃/毒性气体报警控制器,是一种可燃/毒性气体泄露检测报警控制系统,主要是为城市居民住宅小区、高层居民住宅楼宇之物业安全管理和石油、石化、冶金等行业而专门设计的。
气体报警控制器使用说明书-可燃气体报警器
气体报警控制器使用说明书（数码管）Ver1.1第1章产品简介1.1产品概述气体报警控制器是一款采用目前最新的数字化集成电路技术设计而成一款全新的智能化气气体报警控制器。
是一款单/双路信号输入控制系统，采用了大尺寸的高亮度数码管实时显示读数。
用户可通过简单设置进行现场检测与使用。
本系统主要应用于检测可燃气体或者有毒气体的场合，配合固定式气体检测仪使用，将气体检测仪检测到的气体读数汇总到显示屏幕上显示，同时根据设置当气体浓度大于报警浓度后，控制器将会进行一系列报警动作，例如声光报警、排风、断电等（依客户设置）。
1.2功能特点金属一体成型机身配套镜面显示屏，整体设计感大气又突出支持1-2路气体输入，支持两层报警点设置四路按键现场设置，设置系统由密码保护，有效防止错误操作。
支持声光报警设置，支持两路继电器控制，可联动排风、断电等行为一体化供电设置，配套气体检测仪不需要额外供电1一站式物联网供应平台1.3主要参数1.4设备外观如下图所示，产品主要由壳体、显示屏、报警灯、按键、挂钩等部分组成。
23第2章安装与接线2.1接线端子气体报警控制器的接线端子均已引到接线端子上，用户只需要在接线端子上接上线缆（自备）即可。
用户打开产品机壳后，在控制器下放可以看到一排接线端子（根据通道具体配置），如下图所示：端子序号端子作用2.2安装方式将气体报警控制器安装在距离地面2米左右便于45操作位置即可，注意控制器安装的位置应该方便走线，与各个传感器的距离适中即可。
下图参考设备采用壁挂安装的方式，提供两组壁挂挂片，使用M6螺母将壁挂片固定在背部突出的M6螺丝上即可。
两组壁挂孔之间间距为170mm ，如下图所示。
一站式物联网供应平台62.3连接设备取出购买的气体传感器，拧开正面的盖壳即可看到四组接线端子，使用0.3平以上的四芯铜线连接气体报警控制器与气体传感器即可。
注意连接距离不要超过500米即可。
接线方式如下图所示：7严格注意接线不能有误，否则会造成设备不可逆转的烧毁。

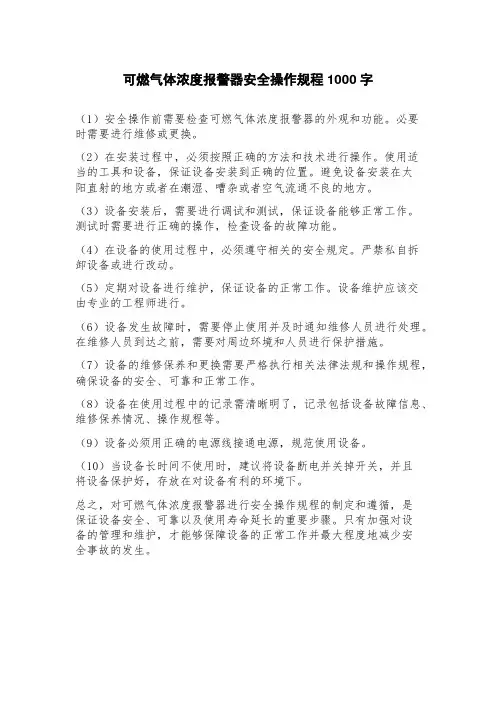

可燃气体浓度报警器安全操作规程
可燃气体浓度报警器安全操作规程1000字
（1）安全操作前需要检查可燃气体浓度报警器的外观和功能。
必要
时需要进行维修或更换。
（2）在安装过程中，必须按照正确的方法和技术进行操作。
使用适
当的工具和设备，保证设备安装到正确的位置。
避免设备安装在太
阳直射的地方或者在潮湿、嘈杂或者空气流通不良的地方。
（3）设备安装后，需要进行调试和测试，保证设备能够正常工作。
测试时需要进行正确的操作，检查设备的故障功能。
（4）在设备的使用过程中，必须遵守相关的安全规定。
严禁私自拆
卸设备或进行改动。
（5）定期对设备进行维护，保证设备的正常工作。
设备维护应该交
由专业的工程师进行。
（6）设备发生故障时，需要停止使用并及时通知维修人员进行处理。
在维修人员到达之前，需要对周边环境和人员进行保护措施。
（7）设备的维修保养和更换需要严格执行相关法律法规和操作规程，确保设备的安全、可靠和正常工作。
（8）设备在使用过程中的记录需清晰明了，记录包括设备故障信息、维修保养情况、操作规程等。
（9）设备必须用正确的电源线接通电源，规范使用设备。
（10）当设备长时间不使用时，建议将设备断电并关掉开关，并且
将设备保护好，存放在对设备有利的环境下。
总之，对可燃气体浓度报警器进行安全操作规程的制定和遵循，是
保证设备安全、可靠以及使用寿命延长的重要步骤。
只有加强对设
备的管理和维护，才能够保障设备的正常工作并最大程度地减少安
全事故的发生。
ZBK-1000可燃气体报警器说明书
ZBK-1000可燃/有毒气体泄漏报警器说明书产品使用须知尊敬的用户：感谢您使用临沂安福电子有限公司的产品，请您在购买产品后保存好随机附带的所有资料，以保证您享受到我们及时周到的售后支持和服务。
◎在使用本产品之前请仔细阅读本说明书，以便正确使用◎本产品只作为可燃气体检测报警请勿用作他用◎根据周围环境和状况，对报警器进行适当的设置，以确保安全◎请定期实施点检点检周期1-3个月点检方法：用点检气体或监视气体对探测器进行点检动作点检项目：声、光报警，报警输出◎本产品的安装需由专业人员实施，严禁不按说明书的要求安装、使用、分解或改造等目录一、概述 (5)二、系统结构及工作原理 (6)1.系统组成 (6)2.主机结构 (7)3.探测器机构 (9)三、系统主要技术参数 (10)四、工作状态 (11)五、功能菜单及操作指南 (13)1.主控面板按键说明 (13)2.密码的输入方法 (14)3.功能菜单的使用 (15)1.自检和复位功能的使用 (15)2.功能参数的使用和修改 (15)3.查询功能 (15)4.参数修改 (16)六、系统安装说明 (21)1.信号线的安装要求 (21)2.电源线的安装要求 (23)3.控制器的安装 (23)4.探测器的安装 (23)5.主机与探测器的线路连接 (25)6.探测器调试 (26)7.点检说明 (26)七、常见故障和维修 (27)八、定货须知 (28)附录：可燃气体危险特性 (29)一、概述山东省临沂市安福电子有限公司是从事开发、设计、销售易燃、易爆气体检测报警设备的专业生产厂家。
产品广泛应用于石油、化工、冶金、城市燃气、建筑等行业行可燃气体的泄露检测。
ZBK-1000型可燃/毒性气体报警控制器,是一种可燃/毒性气体泄露检测报警控制系统,主要是为城市居民住宅小区、高层居民住宅楼宇之物业安全管理和石油、石化、冶金等行业而专门设计的。
ZBK-1000型可燃/毒性气体报警控制系统,主要由4888点型可燃/毒性气体探测器(以下简称探测器)和ZBK-1000型可燃/毒性气体报警控制器(以下简称控制器)两部分组成。
可燃气体报警器说明书
目录目录 (1)引言 (2)社会背景： (2)可燃性气体报警器的国内外现状 (3)1总体设计 (4)1.1 课题及目标 (4)1.2框架设定 (5)1.3可燃气体报警器简介： (5)1.4报警器用途 (5)1.5基本分类 (5)1.6工作原理 (6)2主要元件选择及介绍 (6)2.1 MQ-5传感器设计 (6)2.2比较器A1的设计 (9)LM324芯片简介： (10)2.3延时电路A2的设计 (14)LM358芯片： (14)2.4绿色LED驱动电路的设计 (17)2.5电源电路的设计 (18)2.6二极管IN4148 (18)2.7蜂鸣器介绍 (19)3项目工作原理分析及调试 (20)3.1可燃气体报警器原理图： (20)3.2可燃气体装置的主要工作分析 (20)3.3电路调试 (21)4实训总结 (22)引言社会背景：南京市一可燃气体泄露爆炸事故已造成5人死亡新华网南京7月28日电（记者孔祥鑫、朱旭东、蔡玉高）28日上午10时15分，在南京市栖霞区已停产的原南京第四塑料厂厂区，发生可燃气体管道泄漏爆炸，并引发大火。
据南京市政府14时50分召开的新闻发布会透露，事故已造成5人死亡、28人重伤，另有100多人需要住院治疗。
发布会上还透露，此次爆炸事故造成周边居民住房及商店的部分玻璃破碎，建筑外立面局部受损。
据环保监测部门报告，燃烧物为易燃可爆气体，现场和周边空气符合环境质量要求。
事故发生地位于南京城北幕府路高丽家具港旁。
据现场目击者丁先生说，他家离事故发生地300多米，事故发生时，他感到房屋出现了2－3秒的晃动。
一股强大的冲击波迎面袭来。
起初以为是地震，后来才知是由爆炸引起的。
记者在现场看到，离爆炸地点100米范围内的建筑物毁坏严重：屋顶坍塌、玻璃破碎，有的钢筋水泥都被炸开。
距离爆炸点50米处的公路上，一辆公交车的玻璃也被震碎，多名乘客受伤；1辆集装箱卡车上面的集装箱板也都震凹进去。
事故发生后，江苏省、南京市各相关部门迅速行动，省委书记梁保华、省长罗志军，市委书记朱善璐、市长季建业赶往现场指挥救援。
ZBK-1000可燃气体报警器说明书
ZBK-1000可燃/有毒气体泄漏报警器说明书产品使用须知尊敬的用户：感谢您使用临沂安福电子有限公司的产品，请您在购买产品后保存好随机附带的所有资料，以保证您享受到我们及时周到的售后支持和服务。
◎在使用本产品之前请仔细阅读本说明书，以便正确使用◎本产品只作为可燃气体检测报警请勿用作他用◎根据周围环境和状况，对报警器进行适当的设置，以确保安全◎请定期实施点检点检周期1-3个月点检方法：用点检气体或监视气体对探测器进行点检动作点检项目：声、光报警，报警输出◎本产品的安装需由专业人员实施，严禁不按说明书的要求安装、使用、分解或改造等目录一、概述 (5)二、系统结构及工作原理 (6)1.系统组成 (6)2.主机结构 (7)3.探测器机构 (9)三、系统主要技术参数 (10)四、工作状态 (11)五、功能菜单及操作指南 (13)1.主控面板按键说明 (13)2.密码的输入方法 (14)3.功能菜单的使用 (15)1.自检和复位功能的使用 (15)2.功能参数的使用和修改 (15)3.查询功能 (15)4.参数修改 (16)六、系统安装说明 (21)1.信号线的安装要求 (21)2.电源线的安装要求 (23)3.控制器的安装 (23)4.探测器的安装 (23)5.主机与探测器的线路连接 (25)6.探测器调试 (26)7.点检说明 (26)七、常见故障和维修 (27)八、定货须知 (28)附录：可燃气体危险特性 (29)一、概述山东省临沂市安福电子有限公司是从事开发、设计、销售易燃、易爆气体检测报警设备的专业生产厂家。
产品广泛应用于石油、化工、冶金、城市燃气、建筑等行业行可燃气体的泄露检测。
ZBK-1000型可燃/毒性气体报警控制器,是一种可燃/毒性气体泄露检测报警控制系统,主要是为城市居民住宅小区、高层居民住宅楼宇之物业安全管理和石油、石化、冶金等行业而专门设计的。
ZBK-1000型可燃/毒性气体报警控制系统,主要由4888点型可燃/毒性气体探测器(以下简称探测器)和ZBK-1000型可燃/毒性气体报警控制器(以下简称控制器)两部分组成。
可燃气体检测仪操作说明及注意事项
可燃气体检测仪操作说明及注意事项操作说明：1.连接电源：将可燃气体检测仪插头插入电源插座，并确认电源电压是否符合仪器要求。
在使用过程中，要注意保持电源供应稳定。
2.开机：按下仪器上的开关按钮，仪器将开始自检并进入工作状态。
在这个过程中，仪器会对传感器进行校准，确保测量结果的准确性。
3.设置参数：根据需要，可以设置可燃气体检测仪的测量单位、报警阈值等参数。
在设置参数时，要参考所测气体的安全浓度范围和仪器的说明书。
4.测量操作：将仪器的传感器端对准待测气体区域，等待一段时间，直到仪器显示出稳定的测量结果。
在测量过程中，要避免强烈振动或剧烈震动，以免影响仪器的准确性。
5.结果读取：根据仪器上显示的测量结果，判断待测气体的浓度是处于安全范围内还是超出安全范围。
当测量结果显示超出安全范围时，及时采取相应的措施，保证安全。
6.关机：在使用结束后，按下仪器上的关机按钮，仪器将自动关闭。
注意关闭仪器时要轻按按钮，不要过分用力，以免损坏按钮。
注意事项：1.使用前阅读说明书：使用可燃气体检测仪之前，应仔细阅读仪器的说明书，并按照说明书中的操作要求进行操作。
了解仪器的功能、参数设置及安全注意事项，以确保正确使用。
3.校准仪器：可燃气体检测仪在使用一段时间后，可能会出现误差，所以定期校准仪器非常重要。
校准时要使用专用的校准气体，并按照校准气体的浓度进行校准。
4.保持环境适宜：在使用可燃气体检测仪时，要保持周围环境干燥、温度适宜，并避免风口和有毒气体的干扰。
在使用过程中，要注意避免水汽、雨水等液体接触仪器。
5.避免仪器受损：在仪器使用过程中，要避免强烈的振动、剧烈的冲击或跌落，以免损坏仪器的部件或降低测量的准确性。
6.存储和保养：当可燃气体检测仪暂时不使用时，应存放在干燥、通风良好的地方，并注意防尘、防水。
如果长时间不使用，应将仪器分解，清洗并存放在干燥的防尘箱中。
7.保证安全：可燃气体检测仪主要用于监测可燃气体，如甲烷、乙烷等。
可燃气体检测仪操作说明及注意事项
可燃气体检测仪操作说明及注意事项操作说明：1.接通电源：首先将可燃气体检测仪的电源线插入交流电源插座，并注意仪器显示屏是否亮起。
2.仪器预热：打开仪器电源开关后，仪器需要进行一定的预热时间，此时屏幕会显示预热进度条，待进度条完成后，仪器即可正常使用。
3.设置测量范围：根据需要检测的可燃气体种类和浓度范围，设置仪器的测量范围。
一般来说，仪器有多种测量范围可供选择，需要根据实际情况进行调整。
4.检测操作：将可燃气体检测仪的探测头指向要检测的区域，移动仪器使其覆盖整个检测区域。
仪器会实时显示当前检测区域中可燃气体的浓度值。
5.报警处理：当仪器检测到可燃气体浓度超过设定的安全阈值时，会发出报警。
此时，使用者需要立即采取相应措施，迅速转移危险区域，通知相关人员，并采取措施防止事故发生。
6.关闭仪器：检测结束后，及时关闭仪器的电源开关，并将电源线拔出。
注意事项：1.仪器的操作应由经过培训并具备相关知识的人员完成，未经培训的人员不得擅自操作。
2.在使用可燃气体检测仪之前，应仔细阅读仪器的使用手册，熟悉仪器的使用方法和注意事项。
3.在使用仪器之前，应检查仪器是否正常工作。
如发现仪器存在故障或损坏，应及时向相关人员报告，切勿擅自使用。
4.在使用仪器过程中，应根据现场情况选择合适的测量范围，避免仪器测量范围超出实际需测量的范围。
5.在使用仪器时，应高度重视仪器的报警功能，当仪器发出报警时，需要及时采取相应措施，迅速处置。
6.使用者在接触仪器时应佩戴个人防护装备，如防护眼镜、防护手套等，以防止仪器的电流、辐射等对人体造成损伤。
7.使用者在使用仪器时，应注意周围的环境是否存在其它可能影响仪器测量结果的因素，如室温、湿度等。
8.在使用仪器时，应及时清洁探测头，保证探测头的灵敏度和准确性。
9.仪器在使用过程中，应远离火源、易燃易爆物品等危险品，以防止发生事故。
10.对于仪器的维修和保养，应由专业的人员进行，切勿擅自拆卸或修理。
可燃气体检测报警器使用说明书
可燃气体检测报警器使用说明书可燃气体检测报警器使用说明书一、产品介绍可燃气体检测报警器是一种用于监测环境中可燃气体浓度的设备。
它通过探测细胞感应环境中的气体浓度，并根据设定的报警阈值来发出声光报警信号，以提醒用户可能存在的可燃气体泄漏风险。
二、产品特点1. 高精度检测：可燃气体检测报警器采用先进的传感技术，能够准确地检测环境中的可燃气体浓度，并具备较高的灵敏度。
2. 快速响应：一旦探测到可燃气体浓度超过设定阈值，报警器能够迅速发出声光报警信号，及时提醒用户采取相应的安全措施。
3. 易于安装：报警器仅需通过固定底座即可简便地安装在墙壁或天花板上，操作简单便捷。
4. 可调节灵敏度：用户可以根据实际需要在设备上调节报警阈值，以适应不同环境下的可燃气体浓度要求。
三、使用方法1. 安装：将报警器的固定底座固定在适合的位置（如墙壁或天花板），确保安装牢固。
2. 接通电源：将报警器的插头插入插座，确保报警器能够正常供电。
3. 设定报警阈值：根据实际需求，通过旋转报警器上的调节钮，调整报警器的灵敏度。
请注意，过低的灵敏度可能会导致漏报，而过高的灵敏度可能会导致误报。
4. 测试功能：按下报警器上的测试按钮，检查报警器的声音和灯光是否正常工作。
若正常工作，则表示报警器已经准备就绪。
5. 日常使用：报警器在正常运行期间，会不断监测环境中的可燃气体浓度。
一旦浓度超过设定的阈值，报警器将发出声光报警信号。
此时，请立即采取相应的安全措施，如关闭燃气源、通风或呼叫专业人员进行处理。
同时，必要时可以自行进行排气处理，并确保事态安全。
四、注意事项1. 定期检查：请定期检查报警器的工作状态，确认报警器是否有正常的电源供应和运行状态。
2. 避免遮挡：报警器在安装时，请确保周围没有物体阻挡报警器，以免影响报警器的正常工作。
3. 防水防潮：报警器在安装的位置应避免受到雨水或水汽的影响，以免造成故障。
4. 防尘处理：保持报警器的清洁，避免积尘影响传感器的工作效果。
可燃气体报警器说明书
精品文档。
1欢迎下载设计题目： 可燃气体报警器系 别： 应用电子与通信技术系 班 级： 学生姓名： 指导教师：成 绩：_______________________ 2014年 7月 9 日课程设计任务书2014年7月9日2欢迎下载。
目录第1章绪论 (1)1.1 课题背景 (1)1.2 设计题目 (2)1.3 设计要求 (2)1.4 设计技术指标 (2)第2章电路的设计方案 (3)2.1 方案设计 (3)2.2确定方案的设计 (3)第3章单元电路设计、参数计算 (5)3.1 可燃气体浓度检测电路的设计 (5)3.2 555多谐振荡电路 (6)3.2.1 NE555特点 (6)3.2.2 NE555引脚功能 (7)3.4 参数计算 (9)第4章整机电路的工作原理 (10)第5章电路的组装调试 (12)5.1 电路的组装 (12)5.3 电路调试 (12)结论 (13)收获和体会 (14)致谢 (15)参考文献 (16)附录1 元器件清单 (17)3欢迎下载。
第1章绪论1.1 课题背景目前普遍企业对安全生产比较重视，但是在抓安全的精细化管理上仍然不到位。
有毒气体报警是一种安全的检测仪器，它只是检测空气中有毒有害气体的含量，如果有毒气体超出正常的空气含量威胁到人身安全的时候，有毒气体报警器就会自动报警器，警告人们及时的采取措施，避免事故发生。
危险化学品要加强安全管理，完善安全措施、控制事故隐患。
但是，不可能达到绝对安全，仍然会出现万有一失的情况。
因此，事故隐患的检测报警，在危险化学品场所有害气体或液体（蒸汽）检测报警，是非常必要的。
对避免和控制事故具有重要的意义。
燃气报警器作为预防燃气泄漏的有力武器，它的出现却似乎并没有引起人们应有的注意。
居家过日子，谁都离不开使用煤气，无论你的预防措施做得多好，但百密难免一疏，更何况对消防安全不采取任何措施的家庭就更加危险。
因此很有必要在家里准备一个燃气报警器，随时替主人守护着燃气用具，时刻警惕着燃气这个无形杀手悄悄溜出来，帮助主人将家庭隐患消灭在萌芽之际，成为家庭安全的好管家，让家人使用燃气具时，用得安心放心。
可燃气体探测器的操作步骤
可燃气体探测器的操作步骤
1、线路连接好后经检查无误，接通电源，上电后绿色指示灯应闪亮，预热3min-6min后即进入监控状态。
正常工作时，绿灯常亮。
2、报警：当监视空气中的可燃气体超过报警设定的浓度时，探测器发出较急促的“嘀、嘀”间歇的声音信号，报警指示灯（红色）快速闪亮，同时K1、K2闭合，探测器连续报警3s~7s后输出一个正向脉冲，使电磁阀关闭。
当可燃气体浓度降低到报警设定的浓度以下时，探测器会自动解除报警声光信号，K1、K2自动断开，如果此时已关闭电磁阀，电磁阀将保持关闭状态；如想打开，需手动拔开电磁阀的手动按钮。
3、报警处理：当探测器报警时，立即打开窗户使室内空气流通,熄灭所有火源，不要制造火源，避免开关各种电器，检查气体泄露原因，并及时请专业人员修理。
可燃气体报警控制器操作说明
可燃气体报警控制器操作说明一、开机、关机：1、开机：JK-S07型控制器将备用电池接成24V输出状态，电源开关拨到“ON”状态，接通220V交流电后，即已开机。
注：若主电出现故障，则系统会自动转入备电运行状态。
2、关机：JK-S07型控制器电源开关拨到“OFF”位置，再拨下机内备用电池的连接线即可关机。
二、调整时钟：时钟的调整需在主画面下，按“﹡”键后方可进行日期及时钟的调整，时钟采用24小时制，关机后时钟电路仍在计时，能够正确显示时钟和日期。
三、系统自检：在主画面下按“﹟”键，系统自检，指示灯全亮。
显示屏出现“系统自检”字样，面板的指示灯亮，控制器连续发出声响，自检完成后，自动反回主画面。
四、消声、复位：当系统出现故障、报警时均产生声响，要想让声音关闭，则按“消音”键，若系统需要复位时，按“复位”键，输入复位密码，“0000”后，便可复位。
五、主画面与监控画面的转换：在主画面下按“辅助”键可进入监控画面，按“功能”+“辅助”键即可返回到主画面。
六、控制器在监控画面下的信息查询：当控制器转入正常监控状态时，控制器将对所有的设备进行管理，若回路中有故障、报警信息等，所有的信息便会在监控画面下显示，信息均出现在相应的内容框下方，可按“△”或“▽”键查询后续内容。
1、查探测器报警。
在监控画面下，按“*”键，移动光标至“首警”位置，可按“△”或“▽”键查询报警信息。
2、查探测器故障。
在监控画面下，按“*”键，移动光标至“故障”位置，再按“△”或“▽”键查询故障信息。
七、在监控画面下的隔离设置与隔离取消：1、当系统在监控画面时设置隔离。
在监控画面下，按“*”键，移动光标至“隔离”位置，按四次“6”，出现设置隔离，然后输入要隔离的号码（四位数，第一位为回路号，第二、三、四位为探测器编号。
比如：A010）。
2、在监控画面时取消隔离。
在监控画面下，按“*”键，移动光标至“隔离”位置，按四次“5”，出现取消隔离，然后输入探测器的编号，再按“确认”键。
可燃气体报警系统操作规程
可燃气体报警系统操作规程1 目的为了员工更好的了解使用可燃气体报警系统，保证可燃气体设备的稳定可靠运行，对可燃气体对人员、设备的危害及时报警。
特制订本规程2 范围本操作规程详细说明了我单位可燃气体报警系统的操作说明。
3 职责3.1 生产调度技术部负责本规程的编制。
3.2 电仪维修车间负责可燃气体报警系统的维护和检修。
3.3生产调度技术部、安全健康环保部负责报警情况的后续处理工作。
4 控制要求4.1 操作说明4.1.1 功能键说明复位键（位于主机右侧），按此键使主机程序从头开始（死机时可重新启动）。
消音键（位于主机左侧），当主机发出高、低限声光报警时，按此键消除当前声响。
4.1.2菜单键及菜单功能操作菜单键包括：“取消/返回”键，▲“向上”键，▼“向下”键及“选择/确认”键共四个。
4.1.3 菜单操作主机在正常巡检时，按下“选择/确认”键，即可进入“菜单功能”页面；通过▲“向上”键，▼“向下”键移动，并最后用“选择/确认”键，选择某一子菜单。
在“菜单功能”页面时，按下“取消/返回”键，即可退出“菜单功能”页面，返回正常巡检。
4.1.4 查询记录当选择了“查询记录”后，自动进入“文件列表”页面出现如 F040205.RECF040210.RECF代表文件；04代表2004年，02代表2月；05代表5日。
因此F040205.REC代表2004年2月5日发生的报警记录，同样可以通过▲“向上”键，▼“向下”键移动，并最后用“选择/确认”键选择某一天的报警记录进行查询。
出现“查询报警记录”页面，该页面最后一列代表被测气体。
根据该页面最下一行提示[OK]（“选择/确认”键）继续查询，[ESC] “取消/返回”键退出查询。
4.1.5删除记录选择了“删除记录”后，自动进入“删除报警记录文件”页面。
该页面提示：[OK]（即“选择/确认”键）继续，其它键退出，请你进一部确认。
若确定按[OK]（即“选择/确认”键）之后，页面进一步显示：“所有文件已删除，按任意键退出”，此时已删除报警记录。
可燃气体报警器操作规程
可燃气体报警器操作规
程
Modified by JACK on the afternoon of December 26, 2020
盘二联合站可燃气体报警器使用维护规定
一、可燃气体检测报警器的管理应由专人负责，责任人应接受过专门培训，负责日常检查和维护。
二、可燃气体检测报警器进行定期检查：
1、每周对可燃气体报警系统的设备自检性能进行检查，确定指示系统运行状况。
2、每两周对连接部件、可动部件、显示部件、控制旋钮、故障灯、防水罩等外观进行检查。
3、对报警性质、报警部位、原因等立即进行进行检查、整改并进行记录，并按照当地消防部门的要求定期检测和备案；
三、系统出现故障要及时修理，不允许长时间停止运行，若自己不能解决，要及时通知可燃气体报警气厂技术服务部派人处理。
四、可燃气体报警系统要按时认真进行定期保养，保养内容按《燃气集中报警控制器使用说明书》进行。
五、必须严格保管可燃气体报警器的报警记录，并按照报警时间顺序登记备查；
六、管理人员应认真阅读使用说明书，负责该设备的使用与维护，保证设备处于正常运行状态。
七、气体检测报警器应进行每年不少于一次的定期标定，维修和标定工作由有资质的单位承担，并出具检验合格报告，方予投人使用。
传感器应根据使用寿命及时更换。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ZBK-1000可燃/有毒气体泄漏报警器说明书产品使用须知尊敬的用户：感谢您使用临沂安福电子有限公司的产品，请您在购买产品后保存好随机附带的所有资料，以保证您享受到我们及时周到的售后支持和服务。
◎在使用本产品之前请仔细阅读本说明书，以便正确使用◎本产品只作为可燃气体检测报警请勿用作他用◎根据周围环境和状况，对报警器进行适当的设置，以确保安全◎请定期实施点检点检周期1-3个月点检方法：用点检气体或监视气体对探测器进行点检动作点检项目：声、光报警，报警输出◎本产品的安装需由专业人员实施，严禁不按说明书的要求安装、使用、分解或改造等目录一、概述 (5)二、系统结构及工作原理 (6)1.系统组成 (6)2.主机结构 (7)3.探测器机构 (9)三、系统主要技术参数 (10)四、工作状态 (11)五、功能菜单及操作指南 (13)1.主控面板按键说明 (13)2.密码的输入方法 (14)3.功能菜单的使用 (15)1.自检和复位功能的使用 (15)2.功能参数的使用和修改 (15)3.查询功能 (15)4.参数修改 (16)六、系统安装说明 (21)1.信号线的安装要求 (21)2.电源线的安装要求 (23)3.控制器的安装 (23)4.探测器的安装 (23)5.主机与探测器的线路连接 (25)6.探测器调试 (26)7.点检说明 (26)七、常见故障和维修 (27)八、定货须知 (28)附录：可燃气体危险特性 (29)一、概述山东省临沂市安福电子有限公司是从事开发、设计、销售易燃、易爆气体检测报警设备的专业生产厂家。
产品广泛应用于石油、化工、冶金、城市燃气、建筑等行业行可燃气体的泄露检测。
ZBK-1000型可燃/毒性气体报警控制器,是一种可燃/毒性气体泄露检测报警控制系统,主要是为城市居民住宅小区、高层居民住宅楼宇之物业安全管理和石油、石化、冶金等行业而专门设计的。
ZBK-1000型可燃/毒性气体报警控制系统,主要由4888点型可燃/毒性气体探测器(以下简称探测器)和ZBK-1000型可燃/毒性气体报警控制器(以下简称控制器)两部分组成。
控制器通过采集探测器周围的气体浓度，对其进行分析处理完成报警功能并可将报警信息上传至消防控制平台。
控制器采用双电源工作，主供电源由市电电网直接供电,备用电源由内置的蓄电池供电，当主电源掉电时可自动转换至备用电源工作。
探测器直接由控制器供电，各探测器分别工作互不干扰且通道间可以随意调换。
所有的探测器均通过三根导线（又称信号线）与控制器相连接；ZBK-1000型可燃/毒性气体报警控制器为壁挂式，控制器采用高亮数码管显示，用于及时显示系统的报警和故障状态，以及有关各报警点的详细信息。
通过按键操作可方便的查阅主机记录的报警历史资料。
本产品设计、制造、检定遵守以下国家标准GB16808-2008 《可燃气体报警控制器技术要求和实验方法》GB15322.1—2003《测量范围为0～100%LEL的点型可燃气体探测器》GB3836.1-1983《爆炸性环境用防爆电气设备通用要求》二、系统结构及工作原理二、系统结构及工作原理1.系统组成整个单一的检测报警系统可由控制器主机和探测器组成，完成对探测区域的气体探测报警提示功能；同时可通过外加设备实现闭环的气体检测报警控制系统，外加设备如通风风机、控制电磁阀等，或连接消防控制平台，具体配置如图：2.主机结构2.1 控制器外部结构说明【1】故障状态：循环显示系统存在的故障【2】浓度：指示探测区域的气体浓度【3】按键功能区：执行自检,复位,修改系统参数等功能【4】系统状态指示：LED指示灯分别指示系统的状态，【5】喇叭:当出现超浓度报警时发出火警声【6】蜂鸣器：1.系统存在故障时报警2.电池馈电时发出间断的馈电报警音2.2主机内部结构说明【1】主电开关启动系统主供电源工作【2】备电开关启用备用电源工作【3】保险丝主供电电源保险丝容量1A/250VAC【4】主电源接入端子注意要有保护接地【5】工作指示灯系统工作后灯即点亮2.3保护接地端子保护接地端子在机箱的左侧下方，配有一个接地标帜，使用时可将此螺丝用导线直接连接大地。
2.4功能原理ZBK-1000型可燃/毒性气体报警控制器是我公司拥有自主知识产权的新一代气体报警控制系统，内部由先进的微处理器系统及其他先进的外围芯片组成，通过采集外部探测器传送的4-20ma电流信号，解析探测区域气体浓度含量，通过高亮度数码管显示气体浓度值，完成对气体的实时监控报警和外部控制任务。
整机采用多线式连接，传输距离远，信号稳定可靠；同时系统内部有掉电存储功能，用户可随时通过按键操作查看历史报警信息、故障信息和开机信息。
该产品按GB16808-2008《可燃气体报警控制器技术要求和实验方法》设计、生产，采取开放性设计方案，扩展性好，硬件结构简单、软件功能丰富、抗干扰性能强、工作稳定、操作维护方便，是气体报警系统更新、换代的理想产品。
2.5主要功能【1】控制器采用多线制可连接多种气体探测器；【2】主备电自动切换主电电源欠压或掉电后系统自动转为备电工作，【3】自动关机当仅有备用电源工作且出现电池馈电时发出馈电报警直至自动切断电源关机；【4】信息存储功能控制器内部有非易失性存储芯片,保证系统掉电后系统信息不丢失；【5】可外接报警联动装置，组成消防联动系统。
【6】可连接一个手动报警开关，实现手动报警【7】远程信号连接可通过RS485信号连接消防控制室实现远程监控3.探测器结构3.1探测器外形结构说明：如图4888点型气体探测器采用防爆结构，外壳采用铝镁合金外壳、进线口采用铜质镀铬材料、探测器上盖上透明窗（带有显示的）采用钢化玻璃，外壳美观、强度高、耐腐蚀；所使用的气体检测元件采用高性能气敏传感器，具有灵敏度高、稳定性强、寿命长、功耗低等优点。
3.2功能原理可燃气体探测器采用催化燃烧型气体传感器，该类型传感器由一组催化元件和一组检测元件组成，性能稳定可靠，对可燃性气体（以下简称气体）反应灵敏。
当气体扩散到传感器周围后，催化元件被气体还原发生无焰燃烧，同时检测元件根据燃烧的程度输出等比例的信号，这个信号与气体浓度表现出一种特定的线性关系，探测器内部电路检测这个信号并对信号加以处理放大，最后将处理的信号调制成电流信号的形式输出。
该产品按GB15322.1《测量范围为0～100%LEL的点型可燃气体探测器》设计、生产，抗干扰性能强、工作稳定、操作维护方便，适用于多种检测环境。
三、系统主要技术参数1.主机参数型号：ZBK-1000电源：AC220V,50HZ功耗：<30W容量：1通道检测气体：检测范围：100 200 500 1000测量单位：%LEL PPM传感原理：催化燃烧半导体电化学默认报警值：一段报警25 50二段报警50 200测量精度：5%F·S 10%通讯方式:4-20MA电流信号探测器供电：DC24V传输距离: 最大1500m最大工作电流：100MA备用电池容量：12V1.2AH*2 （标准配置为不配电池)报警方式：声光报警安装方式：壁挂式固定安装使用温度：0-40℃输出控制：常开无源触点输出，触点容量1A/24VDC外部通讯连接：RS485信号外形尺寸：317mm*222mm*80mm2.探测器参数工作电压：DC24V工作电流：50mA取样方式：自然扩散输出信号：4-20MA电流信号线制：三线制两根电源线，一根信号线使用环境：温度范围为-20℃-50℃，相对湿度：<95%RH,海拔高度<1000米的无腐蚀性气体环境防爆性能：防爆防水性能：防水外形尺寸: OD:Ø104,ID:Ø83.5,H:92四、工作状态系统在不同的情况下共有三种工作状态，分别是开机状态、监视状态、馈电状态。
4.1接通电源后系统首先进入开机状态,开机时蜂鸣器会响一下然后显示窗显示，指示灯也全部熄灭,此状态需要维持一分钟左右等待探测器预热完成,预热完成后即进入监视状态。
4.2监视状态进入监视状态下系统将完成所有的检测报警功能，包括故障检测，报警控制，浓度探测，自检，复位，参数查看和修改等，显示面板显示所有的系统信息。
【1】故障类型窗口滚动显示系统存在的故障代码，没有故障则不显示；所有的故障信息在LED指示灯中也有相应的指示，具体内容如下【2】浓度窗口显示探测区域的浓度值；【3】报警指示灯：红色当探测区域浓度值超过报警设定值时此灯即点亮，浓度恢复此灯不自动熄灭，以提示工作人员即时检查探测区域的环境；在浓度值降到报警设定值以下后，可通过复位操作使其恢复。
【3】故障指示灯：黄色当系统存在任意故障时，此灯即点亮，只有系统不存在故障时故障指示灯才自动熄灭。
【4】电源指示灯：分别指示主供电源和备用电源的状态。
系统电源由主供电电源（AC220V）和备用电源共同组成，在主供电电源缺失后备用电源可以保证系统正常工作大约2个小时，当电池电量下降到馈电值后系统立即进入馈电保护状态。
4.3馈电保护状态在馈电保护状态用以提示用户，电池电量低已经不能维持系统继续工作，需要立即关闭电源或接通主供电电源；此状态下系统将停止所有的功能，仅有蜂鸣器在有频率的响。
此状态如果继续工作直至电池电量已不能维持工作的时候，系统将自动切断系统的供电电源，停止备用电源的工作。
五、功能菜单及操作1.主控面板按键说明功能键（FUN）进入功能菜单或选择设置的项目移位键即功能键改变当前设置的位自检键（SEF）自动检测各端口功能是否正常复位键（RST）执行本机复位功能消音键在监控状态下关闭声音报警退出键（ESC）即消音键退出当前设置状态,返回上一级功能菜单设置确认键（ENT）确认当前参数选择或参数保存增加键（ADD）取当前值的递增量减小键（SUB）取当前值的递减量2.操作密码的输入方法本机共有两个操作密码，分别为一级操作密码（默认0001）和高级操作密码（默认0002），进入密码输入状态后，密码区数字闪烁显示，故障类型提示密码级别，如图：P1：提示输入一级操作密码浓度区闪烁显示四位数字密码如果数字显示闪烁表示数字仍没有被修改和确认，用增加键和减小键可更改显示的数值，用移位键可以选择修改下一位，按确认键可以确认密码输入并执行操作。
例如:用户设置密码为1234, 进入密码输入状态后，四位数字全部闪烁显示，按增加键闪烁位的最后一位加一,直到4为止。
然后按移位键，前三位闪烁显示，修改后的位不闪烁，如图：按增加键闪烁位的最后一位加一,直到3为止。
然后按移位键,前两位闪烁显示，修改后的位不闪烁，以此类推直到四位全部修改完毕显示正确的一级密码为止，至此密码输入完毕然后按确认键即可执行相应的操作，如果输入密码不正确显示会全部归0，提示重新输入。
