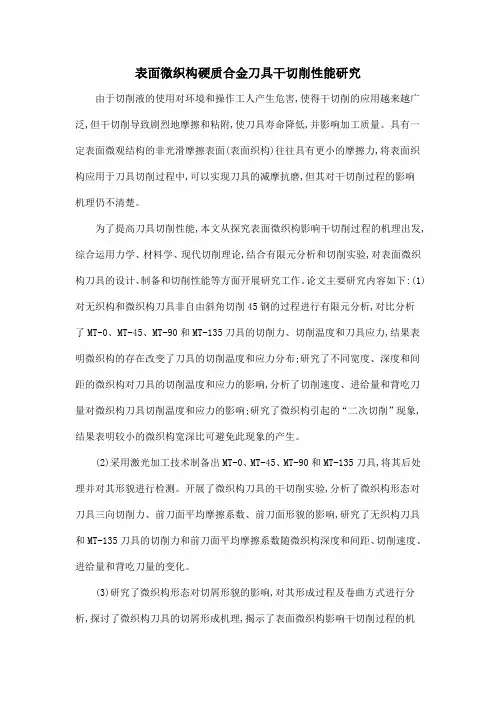

刀具表面微织构设计和切削仿真分析

刀具切削参数

白钢刀刀具类型最大加工深度（mm）普通长度（mm）刃长/刀长普通加长（mm）刃长/加长主轴转速（r/m）进给速度（mm/min）吃刀量（mm） D32 120 60/125 106/186 300～400 500～1000 0.1～1 D25 120 60/125 90/166 300～400 500～1000 0.1～1 D20 120 50/110 75/141 500～700 500～1000 0.1～1 D16 120 40/95 65/123 500～800 500～1000 0.1～0.8 D12 80 30/80 53/110 500～1000 500～1000 0.1～0.8 D10 80 23/75 45/95 800～1000 500～1000 0.2～0.5 D8 50 20/65 28/82 800～1200 500～1000 0.2～0.5 D6 50 15/60 不存在800～1200 500～1000 0.2～0.4 R8 80 32/92 35/140 800～1000 500～1000 0.2～0.4 R6 80 26/83 26/120 800～1000 500～1000 0.2～0.4 R5 60 20/72 20/110 800～1000 500～1000 0.2～0.4 R3 30 13/57 15/90 1000～1500 500～1000 0.2～0.4 飞刀刀具类型最大加工深度（mm）普通长度（mm）普通加长（mm）主轴转速（r/m）进给速度（mm/min）吃刀量（mm） D63R6 300 150 320 700～1000 2500～4000 0.2～1 D50R5 280 135 300 800～1500 2500～3500 0.1～1 D35R5 150 110 180 1000～1800 2200～3000 0.1～1 D30R5 150 100 165 1500～2200 2000～3000 0.1～0.8 D25R5 130 90 150 1500～2500 2000～3000 0.1～0.8 D20R0.4 110 85 135 1500～2500 2000～2800 0.2～0.5 D17R0.8 105 75 120 1800～2500 1800～2500 0.2～0.5 D13R0.8 90 60 115 1800～2500 1800～2500 0.2～0.4 D12R0.4 90 60 110 1800～2500 1500～2200 0.2～0.4 D16R8 100 80 120 2000～2500 2000～3000 0.1～0.4 D12R6 85 60 105 2000～2800 1800～2500 0.1～0.4 D10R5 78 55 95 2500～3200 1500～2500 0.1～0.4 U G 学习群：1 8 3 9 6 0 8 9 6 欢迎大家的加入！

复杂刀具设计综述 (自动保存的)

槽型的成型原理：回转刀具的制造相当复杂，一般用五或者四轴联动机床加工。为了保证回转刀具面具具有良好的切削性能，首先保证其具有合适的前角、后角及容屑槽。磨削回转面刀具的砂轮通常采用单锥面角度砂轮（图1）。磨削过程实际是一个包络过程，砂轮的大圆端面包络出工件刀具上的前面，而砂轮的锥面包络出刀具上的后面。图1磨削回转刀具所用开槽砂轮袁哲明,刘华明等. 金属切削刀具设计手册[M]. 北京:机械工业出版社,2008:284 铣刀的分类：按铣刀类型刀齿结构可分为：尖齿和铲齿铣刀按刀齿和铣刀轴线的相对位置可分为：圆柱形铣刀、角度铣刀、面铣刀、成形铣刀。按刀齿形状可分为：直齿铣刀、螺旋齿铣刀、角形齿铣刀、曲线齿铣刀。按刀具结构可分为：整体铣刀、组合铣刀、成组铣刀、镶齿铣刀、机夹焊接铣刀、可转位铣刀等。法向前角/后角前角后角关系 tanγ0=tanγn/cosβ tanα0=tanαn/cosβ β--------铣刀的螺旋角铣刀的结构参数包括：直径、齿数、螺旋角和齿槽的形状。（1）直径：直接大，刀杆强度高，刀杆大、刀齿传热好，提高刀具寿命。同样的切削条件下，切削力会增加。（2）齿数：粗齿\细齿：粗齿铣刀刀具强度好，容屑空间大，重磨次数多，但平稳性差，多用于粗加工。细齿精加工。（3）螺旋角：增大螺旋角，可提高加工表面质量，减少震动，增大工作前角和卷曲半径，从而排屑方便。但引起轴向力过大。（4）刀齿形状：足够的强度；足够的容屑空间；足够的重磨次数；（直线齿背，折线齿背，曲线背）。整体式硬质合金立铣刀加工过程分析 1. 引言由于切削技术的发展，对于高精度刀具的需求也越来越高。对于刀刃的的磨削是最重要的过程。该过程决定了刀具的刀具几何形状、切削参数、以及刀刃的磨损等。过去需要一些特殊的附件来使用传统的砂轮工具来进行槽型、齿和前角等的磨削。这将导致不必要的精度的降低。很多用户想知道磨削过程的Know-how，他们常用try-error的方法来进行试验，既耗时又费力。并且刀刃的几何形状十分复杂，通过传统的磨削方法，很难得到统一的最优的磨削过程。

加工中心的刀具及参数选择

加工中心的刀具及参数选择刀具的选择和切削用量的确定是数控加工工艺中的重要内容，它不仅影响数控机床的加工效率，而且直接影响加工质量。CAD/CAM技术的发展，使得在数控加工中直接利用CAD的设计数据成为可能，特别是微机与数控机床的联接，使得设计、工艺规划及编程的整个过程全部在计算机上完成，一般不需要输出专门的工艺文件。现在，许多CAD/CAM软件包都提供自动编程功能，这些软件一般是在编程界面中提示工艺规划的有关问题，比如，刀具选择、加工路径规划、切削用量设定等，编程人员只要设置了有关的参数，就可以自动生成NC程序并传输至数控机床完成加工。因此，数控加工中的刀具选择和切削用量确定是在人机交互状态下完成的，这与普通机床加工形成鲜明的对比，同时也要求编程人员必须掌握刀具选择和切削用量确定的基本原则，在编程时充分考虑数控加工的特点。本文对数控编程中必须面对的刀具选择和切削用量确定问题进行了探讨，给出了若干原则和建议，并对应该注意的问题进行了讨论。一、数控加工常用刀具的种类及特点数控加工刀具必须适应数控机床高速、高效和自动化程度高的特点，一般应包括通用刀具、通用连接刀柄及少量专用刀柄。刀柄要联接刀具并装在机床动力头上，因此已逐渐标准化和系列化。数控刀具的分类有多种方法。根据刀具结构可分为： ①整体式； ②镶嵌式，采用焊接或机夹式连接，机夹式又可分为不转位和可转位两种；

③特殊型式，如复合式刀具，减震式刀具等。根据制造刀具所用的材料可分为： ①高速钢刀具； ②硬质合金刀具； ③金刚石刀具； ④其他材料刀具，如立方氮化硼刀具，陶瓷刀具等。从切削工艺上可分为： ①车削刀具，分外圆、内孔、螺纹、切割刀具等多种； ②钻削刀具，包括钻头、铰刀、丝锥等； ③镗削刀具； ④铣削刀具等。为了适应数控机床对刀具耐用、稳定、易调、可换等的要求，近几年机夹式可转位刀具得到广泛的应用，在数量上达到整个数控刀具的30%～40%，金属切除量占总数的80%～90%。数控刀具与普通机床上所用的刀具相比，有许多不同的要求，主要有以下特点： ⑴刚性好（尤其是粗加工刀具），精度高，抗振及热变形小； ⑵互换性好，便于快速换刀； ⑶寿命高，切削性能稳定、可靠； ⑷刀具的尺寸便于调整，以减少换刀调整时间； ⑸刀具应能可靠地断屑或卷屑，以利于切屑的排除； ⑹系列化，标准化，以利于编程和刀具管理。二、数控加工刀具的选择刀具的选择是在数控编程的人机交互状态下进行的。应根据机床的加工能力、工件材料的性能、加工工序、切削用量以及其它相关因

金属切削原理与刀具课程设计

金属切削原理与刀具课程设计题目：圆孔拉刀设计 D M L O 说明：设计加工如下图所示零件内孔的拉刀要求：在L6110型卧式拉床上，拉制上图所示零件的孔，已知工件材料为45钢，GPa b 735.0=σ，185～220HBS ，坯孔为钻孔，尺寸见下表分组。要求设计一把圆孔拉刀。完成拉刀工作图及设计说明书。设计说明书格式：1、内容摘要2、目录；3、前言；4、加工图示零件内孔所需拉刀的设计过程及计算说明；5、结束语；6 、参考文献主要参考书及手册： 1、金属切削原理与刀具，陆剑中，上海理工大学，2005。 2、金属切削原理与刀具，吴善元，机械工业出版社，1995。 3、非标准刀具设计手册，许先绪，机械工业出版社，1992。 4、复杂刀具设计手册(上册)，四川省机械工业局，机械工业出版社，1979。

内容摘要拉刀的种类很多，其中圆孔拉刀是使用很广泛的一种，圆孔拉刀由工作部分与非工作部分组成。圆孔拉刀在加工工件时，因拉削方式不同每个刀齿的切屑层形状，切削顺序和切削位置也不同，而且它与切削力的大小，刀齿的负荷，加工质量，拉刀耐用度拉削长度等都有密切的关系，因此要根据需要设计拉刀。拉刀上有很多齿，后一个刀齿（或后一组刀齿）的齿高要高于（或齿宽宽于）前一个刀齿（或前一组刀齿），所以当拉刀作直线运动时，便能依次的从工件上切下很薄的金属层。故加工质量好，生产效率高。拉刀寿命长，并且拉床结构简单。拉削有如下特点： 1）拉削时只有主运动，拉床结构简单操作方便。 2）拉削速度较低，一般为，拉削平稳，且切削厚度很薄，因此拉刀精度可达到，表面粗糙度达。 3）同时工作的刀齿多，切削刃长，一次行程完成粗、精加工，生产效率高。4）每一刀齿在工作过程中只切削一次，刀齿磨损慢，刀具耐用度高，寿命长。5）加工范围广，可拉削各种形状的通孔和外表面，但拉刀设计、制造复杂，价格昂贵，较适于大批量生产中应用。前言将近一学期的金属切削原理及刀具的学习和认识，我们了解了各种刀具的材料，使用范围，使用方法及其性能；并且能够自己动手设计并能根据设计条件及加工条件查用资料、工作手册及公式具备计算设计简单刀具的能力目录前言 1 拉刀设计要求 (1) 2 确定拉削余量、齿升量、齿数和刀齿半径 (2) 3 选择几何参数 (3) 4确定齿距、容屑槽、分屑槽 (3) 5 拉刀检测 (5) 6 确定拉刀非工作部分及总长度 (5) 7 材料及热处理硬度 (6) 8 绘图 (6) 9 总结 (6) 参考文献 (7)

金属切削加工刀具材料的选择

金属切削加工刀具材料的选择金属切削加工刀具分为：车刀、铣刀、刨刀、钻头等。下面我们就针对这些做出说明。（一）车刀车刀是用于车削加工的、具有一个切削部分的刀具。车刀是切削加工中应用最广的刀具之一。车刀的工作部分就是产生和处理切屑的部分，包括刀刃、使切屑断碎或卷拢的结构、排屑或容储切屑的空间、切削液的通道等结构要素。车刀的切削部分由主切削刃、副切削刃、前刀面、主后刀面和副后刀面，刀尖角成。车刀的切削部分和柄部(即装夹部分)的结合方式主要有整体式、焊接式、机械夹固式和焊接-机械夹固式。机械夹固式车刀可以避免硬质合金刀片在高温焊接时产生应力和裂纹，并且刀柄可多次使用。机械夹固式车刀一般是用螺钉和压板将刀片夹紧，装可转位刀片的机械夹固式车刀。刀刃用钝后可以转位继续使用，而且停车换刀时间短，因此取得了迅速发展。车刀的切削部分由主切削刃、副切削刃、前面、后面和副后面等组成。它的几何形状由前角γo、后角αo、主偏角κr、刃倾角γ S、副偏角κ惤和刀尖圆弧半径rε所决定。车刀几何参数的选择受多种因素影响，必须根据具体情况选取。前角γo根据工件材料的成分和强度来选取，切削强度较高的材料时，应取较小的值。例如，硬质合金车刀在切削普通碳素钢时前角取10°～15°；在切削铬锰钢或淬火钢时取-2°～-10°。一般情况下后角取6°～10°。主偏角κr根据工艺系统的刚性条件而定,

一般取30°～75°,刚性差时取较大的值，在车阶梯轴时，由于切削方式的需要取大于或等于90°。刀尖圆弧半径rε和副偏角κ惤一般按加工表面粗糙度的要求而选取。刃倾角γ S则根据所要求的排屑方向和刀刃强度确定。车刀前面的型式主要根据工件材料和刀具材料的性质而定。最简单的是平面型，正前角的平面型适用于高速钢车刀和精加工用的硬质合金车刀，负前角的平面型适用于加工高强度钢和粗切铸钢件的硬质合金车刀。带倒棱的平面型是在正前角平面上磨有负倒棱以提高切削刃强度，适用于加工铸铁和一般钢件的硬质合金车刀。对于要求断屑的车刀，可用带负倒棱的圆弧面型，或在平面型的前面上磨出断屑台。车刀分类：按结构可分为整体车刀、焊接车刀、机夹车刀、可转位车刀和成型车刀。车刀按用途可分为外圆、台肩、端面、切槽、切断、螺纹和成形车刀等。还有专供自动线和数字控制机床用的车刀。车刀按材质可分为.高碳钢、高速钢、非铸铁合金刀具、烧结碳化刀具、陶瓷车刀、钻石刀具、氮化硼刀具等。高碳钢车刀是由含碳量0.8%~1.5%之间的一种碳钢，经过淬火硬化后使用，因切削中的摩擦四很容易回火软化。高速钢为一种钢基合金俗名白车刀，含碳量0.7~0.85%之碳钢中加入W、Cr、V及Co等合金元素而成。例如18-4-4高速钢材料中含有18%钨、4%铬以及4%钒的高速钢。高速钢车刀切削中产生的摩擦热可高达至600℃，适合转速1000rpm以下及螺纹之车削。

机械制造技术基础课程设计-刀具课程设计指导书

机械制造技术基础课程设计指导书（刀具部分）一、设计目的及要求：刀具课程设计是机械制造类(冷加工)专业学生在学习《机械制造技术基础》、《机械制造装备设计》等课程及其它有关课程之后进行的一个实践性教学环节，其目的是巩固和加深理论教学内容，培养学生综合运用所学理论，解决生产实际中刀具设计问题的能力。通过刀具课程设计，应使学生达到如下要求：（一）初步掌握几种典型刀具的设计计算方法，（二）学会绘制刀具工作图，标注必要的技术条件，（三）学会使用各种设计资料、手册和国家标准，设计内容：刀具课程设计的内容是从成形车刀、成形铣刀、拉刀、可转位车刀或可转位铣刀中选择两把进行设计，每把刀具设计内容包括： 1.刀具工作图：1 张； 2.设计计算说明书：1 份（不少于3000 字）。二、设计刀具的一般步骤（一）确定刀具的类型；（二）选择刀具材料；（三）确定刀具合理的几何角度；（四）确定刀具结构参数(包括：刀体尺寸、刀齿齿数、刀齿和容屑槽形状和尺寸、刀具夹持部分的结构和尺寸等)；（五）设计计算刀具的廓形；（六）制订合理的技术条件(包括：重要尺寸的公差、形位公差、各重要表面的粗糙度、对刀具材料及热处理的要求等)；（七）考虑刀具的制造工艺及检验方法；（八）绘制刀具工作图；（九）编写出刀具设计计算说明书。三、刀具工作图及设计计算说明书（一）制刀具工作图时应注意的主要问题：刀具设计计算最终要用刀具工作图表示出来，为刀具制造提供全部参数及要求。刀具工作图在图纸中的布置，应当各部分之间协调，松、密恰当，整体美观。绘制刀具工作图时应注意的主要问题如下： 1.刀具工作图的画法：刀具工作图应表示出该刀具的结构特征及其具体尺寸。同时除主要视图外，常有剖面图，局部放大图。如切削刃口型式，分屑槽结构型式、小圆角及空刀槽等。在绘制刀具工作图时，除按机械制图投影理论绘制外，通常还采用简化画法。例如齿轮滚刀、蜗轮滚刀、花键滚刀等正视图其外圆及两端面用粗实线画，而刀齿、螺旋槽则可用双点划线简化表示，但螺旋方向必须一致。拉刀切削部粗切齿、精切齿、校准齿，按类只画前后几个齿而中间齿可以用简化画出，即外圆用粗实线，容屑槽底用细实线，其拉刀长度可以断开等。 2.刀具工作图的标注：刀具工作图像其它图纸一样按国家标准规范进行标注尺寸、公差及表面粗糙度。形位公差尽量标注在图形上，有时为了简便也可用文字说明，写在技术要求中。

金属切削原理与刀具第版课后习题答案

第一章：刀具几何角度及切削要素 1-1 车削直径80mm ，长200mm 棒料外圆，若选用ap=4mm ，f=，n=240r/min ，试计算切削速度vc ，机动切削时间tm ，材料去除率Q 是多少答：切削速度机动时间材料去除率Q 1-2 正交平面参考系中参考平面pr ，ps ，po 及刀具角度γo ，αo ，κr ，λs 如何定义答：基面pr ：过切削刃上选定点，平行或垂直与刀具上的安装面（轴线）的平面切削平面Ps ：过切削刃上选定点，与切削刃相切并垂直于基面的平面正交平面po ：过切削刃上选定点，同时垂直于基面和切削平面的表面前角γo ：在正交平面中测量的，基面和前刀面的夹角后角αo ：在正交平面中测量的，切削平面和后刀面的夹角，主偏角κr ：在切削平面中测量的，切削刃和进给运动方向的夹角。刃倾角λs ：在切削平面中测量的，切削刃和基面的夹角。 1-3法平面参考系与其基本角度的定义与正交平面参考系及其刀具角度的定义有何异同在什么情况下， γo= γn 答：法平面参考系和正交平面参考系的相同点：都有基面和切削平面。不同点：法平面参考系的法平面是过切削刃选定点垂直于切削刃的表面，法平面不一定垂直于几面；正交平面参考系中的正交平面是过切削刃选定点同时垂直于切削平面和基面的表面。刀具角度定义的相同点为：都有偏角，刃倾角。不同点是：法平面参考系中min /32.601000240801000m dn v c =??== ππmin /12064032.605.0410*******mm fv a Q c p =???==

定义前角和后角分别为法平面中测量的法前角和法后角；而正交平面参考系定义的前角和后角为正交平面中测量的前角和后角。只有当刀具的刃倾角为0时，γo= γn 1-4假定进给工作平面pf，背平面pp，假定工作平面参考系刀具角度是如何定义的在什么情况下γf= γo，γp= γo 答：假定工作平面Pf：过切削刃选定点，平行与假定进给运动方向并垂直于基面的平面背平面Pp：过切削刃上选定点，同时垂直于假定工作平面和基面的平面。假定工作平面参考系刀具角度定义了在基面中测量的主偏角和副偏角，在假定工作平面Pf中测量的侧前角和侧后角，背平面Pp中测量的背前角和背后角。当刀具的主偏角为90度时，γf= γo，当刀具的主偏角为0度时γp= γo 1-6 poe系平面poe，pse，pre及工作角度γoe，αoe，κre，λse如何定义答：工作基面pre：过切削刃上选定点，垂直于合成切削速度的平面。工作切削表面pse：过切削刃上选定点，和切削刃相切并垂直于工作基面的平面。工作正交表面poe：过切削刃上选定点，同时垂直于工作基面和工作切削表面的平面。 γoe，αoe：在工作正交表面中测量的前刀面和工作基面的夹角为γoe，后刀面和工作切削表面的夹角为αoe。 κre：在工作基面中测量的切削刃和进给运动方向的夹角。λse：在工作切削表面中测量的切削刃和工作基面的夹角。

常用切削速度计算公式

常用切削速度計算公式一、三角函數計算 1.tanθ=b/a θ=tan-1b/a 2.Sinθ=b/c Cos=a/c 二、切削刃上选定点相对于工件的主运动的瞬时速度。 2.1 铣床切削速度的計算Ｖc＝(π*Ｄ*Ｓ)／１０００ Vc：線速度(m/min) π：圓周率(3.14159) D：刀具直徑(mm) 例題. 使用Φ25的銑刀Vc為(m/min)25 求S=?rpm Vc=πds/1000 25=π*25*S/1000 S=1000*25/ π*25 S=320rpm 2.2 车床切削速度的計算计算公式如下 v c=( π d w n )/1000 (1-1) 式中 v c ——切削速度 (m/s) ； dw ——工件待加工表面直径（ mm ）； n ——工件转速（ r/s ）。 S：轉速(rpm) 三、進給量(F值)的計算Ｆ＝Ｓ＊Ｚ＊Ｆz F：進給量(mm/min) S：轉速(rpm) Z：刃數Ｆz：(實際每刃進給) 例題.一標準2刃立銑刀以2000rpm)速度切削工件，求進給量(F 值)為多少？(Ｆz=0.25mm) Ｆ＝Ｓ＊Ｚ＊Ｆz Ｆ＝2000*2*0.25 Ｆ＝1000(mm/min) 四、殘料高的計算 Scallop＝（ae＊ae）／8R Scallop：殘料高(mm) ae：XY pitch(mm) R刀具半徑(mm) 例題. Φ20R10精修2枚刃，預殘料高0.002mm，求Pitch為多少？mm Scallop=ae2/8R 0.002=ae2/8*10 ae=0.4mm 五、逃料孔的計算 Φ＝√２Ｒ2 Ｘ、Ｙ＝Ｄ／４ Φ：逃料孔直徑(mm) R刀具半徑(mm) D：刀具直徑(mm) 例題. 已知一模穴須逃角加工(如圖)，所用銑刀為ψ10；請問逃角孔最小為多少？圓心座標多少？ Φ=√２Ｒ2 Φ=√２＊５２ Φ=7.1(mm) Ｘ、Ｙ＝Ｄ／４Ｘ、Ｙ＝１０／４

普通圆孔拉刀设计

金属切削原理与刀具课程设计说明书 ——圆孔拉刀设计指导老师：梁炜姓名：刘旺班级：机制专升本2班学号：12042010239

目录一.题目及设计要求 (3) 二拉刀设计 (4) 1.拉刀参数的选择 (4) 1.1刀具材料 (4) 1.2选用拉刀类型及拉削方式 (4) 1.3拉削余量的确定 (4) 1.4前角和后角的选择 (4) 2.拉刀切削部分设计 (5) 2.1齿升量的选择 (5) 2.2齿距及同时工作齿数 (6) 2.3容屑槽尺寸及形状设计 (6) 2.4柄部设计 (8) 2.5颈部及过渡锥 (9) 2.6前导部 (10) 2.7后导部 (10) 2.8切削齿和校准部的齿数与直径 (10) 2.9分屑槽设计 (11) 2.10拉刀强度与拉床拉力的校验 (12) 2.11拉刀技术要求 (13) 三．参考文献 (14)

一.题目及设计要求在L6110型卧室拉床上，拉制下图零件的孔，已知工件材料45钢（调质）0.735b GPa σ=，220HBS ，坯孔为钻孔mm 6.48D 1.01.0-W += L=70 mm 拉削后的孔收缩量为0.005mm mm 50D 025.00-+=m 按要求设计一把圆孔拉刀。

二拉刀设计 1.拉刀参数的选择 1.1刀具材料工件材料为45钢调质选择刀具切削部分材料为W18Cr4V 强度为343~329MPa柄部材料为40Cr强度为245MPa。 1.2选用拉刀类型及拉削方式因工件结构简单加工部分为圆孔所以采用圆孔拉刀来加工，拉削方式选用普通拉削方式中的同廓拉削。拉刀由切削齿及校准齿组成。 1.3拉削余量的确定已知拉削前后的孔径，则拉削余量δ为 δ=dmmax-dwmin =50.025-48.5 =1.5mm 1.4前角和后角的选择（1）前角γo按被加工材料的性质选取，一般宜选择较小的前角根据下表选择前角

切削力计算的经验公式.-切削力计算

您要打印的文件是：切削力计算的经验公式打印本文切削力计算的经验公式作者：佚名转贴自：本站原创

度压缩比有所下降，但切削力总趋势还是增大的。强度、硬度相近的材料，塑性大，则与刀面的摩擦系数μ也较大，故切削力增大。灰铸铁及其它脆性材料，切削时一般形成崩碎切屑，切屑与前刀面的接触长度短，摩擦小，故切削力较小。材料的高温强度高，切削力增大。 ⑵切削用量的影响 ①背吃刀量和进给量的影响背吃刀量ap或进给量f加大，均使切削力增大，但两者的影响程度不同。加大ap 时，切削厚度压缩比不变，切削力成正比例增大；加大f加大时，有所下降，故切削力不成正比例增大。在车削力的经验公式中，加工各种材料的ap指数xFc≈1，而f的指数yFc=0.75～0.9，即当ap加大一倍时，Fc也增大一倍；而f加大一倍时，Fc只增大68%～86%。因此，切削加工中，如从切削力和切削功率角度考虑，加大进给量比加大背吃刀量有利。 ②切削速度的影响在图3-15的实验条件下加工塑性金属，切削速度vc＞27m/min 时，积屑瘤消失，切削力一般随切削速度的增大而减小。这主要是因为随着vc的增大，切削温度升高，μ下降，从而使ξ减小。在vc＜27m/min时，切削力是受积屑瘤影响而变化的。约在vc=5m/min时已出现积屑瘤，随切削速度的提高，积屑瘤逐渐增大，刀具的实际前角加大，故切削力逐渐减小；约在vc=17m/min处，积屑瘤最大，切削力最小；当切削速度超过vc=17m/min，一直到vc=27m/min时，由于积屑瘤减小，使切削力逐步增大。图3-15 切削速度对切削力的影响切削脆性金属(灰铸铁、铅黄铜等)时，因金属的塑性变形很小，切屑与前刀面的摩擦也很小，所以切削速度对切削力没有显著的影响。 ⑶刀具几何参数的影响 ①前角的影响前角γo加大，被切削金属的变形减小，切削厚度压缩比值减小，刀具与切屑间的摩擦力和正应力也相应下降。因此，切削力减小。但前角增大对塑性大的材料(如铝合金、紫铜等)影响显著，即材料的塑性变形、加工硬化程度明显减小，切削力降低较多；而加工脆性材料(灰铸铁、脆铜等)，因切削时塑性变形很小，故前角变化对切削力影响不大。 ②负倒棱的影响前刀面上的负倒棱(如图3-16a)，可以提高刃区的强度，

铰刀设计

《金属切削原理与刀具》课程设计铰刀的设计组别姓名学号

目录题目 (1) 第一章材料的选择 (2) 第二章铰刀的结构参数 (3) 1、几何角度 (3) 2、铰刀的直径与公差 (4) 3、齿数Z及分布 (6) 4、铰刀齿槽与尺寸 (7) 5、工作部分尺寸 (8) 6、非工作部分结构 (9) 第三章机用铰刀技术条件 (10) 零件图 (12)

题目设计被铰孔的直径为Ф10H7mm，深度10mm，材料为A3钢，确定预置孔的直径为Ф8mm。毛坯图：

第一章材料的选择 A3钢属于低碳钢，硬度低，塑性高，故切削变形大，切削温度高，易产生粘削和积削瘤，断削困难，不易达到小的粗糙度，切削低碳钢应选用较大前角和后角，应使切削刃锋利，提高切削速度。对于A3钢的切削，可以选用高速钢。高速钢是综合性能较好，应用范围最广的一种刀具材料。热处理后硬度达62-66HRC，抗弯强度约3.3GPa，耐热性约600℃，此外还具有热处理变形小，能锻造，易磨出较锋利的刃口等优点。具体工作部分可选择W9Mo3Cr4V,其高温热塑性好，淬火过热，脱碳敏感性小，有良好的切削性能。刀柄部分用45号钢。

第二章铰刀的结构参数 1、几何角度(见表１) 表１机用铰刀几何参数导锥角ψψ＝45° 刃倾角λs一般λs＝0°；加工韧性较大材料时λs＝15°～20° 前角γp一般γp＝0°；粗铰韧性较大材料时γp＝5°～10° 螺旋角β一般β＝0°（直齿）；加工深孔或断续表面时可用螺旋齿铰刀，加工盲孔取右旋，加工通孔取左旋、加工灰铸铁、淬硬钢β＝7°～8 °，可锻铸铁、钢12°～20°，铝和轻金属35°～45° 主偏角κr 加工铸铁等脆性材料κr＝3°～5°加工钢等塑性材料κr＝12°～15°加工盲孔时κr＝45° 后角αp与刃带b a1直径 d0/mm 1～3 ＞3～10 ＞10～18 ＞18～30 ＞30～50 ＞50～80 后角αp14～18°10～14°8～12°6～10°6～10°6～10°刃带b a10.05～0.1 0.1～0.15 0.15～0.25 0.2～0.3 0.25～0.4 0.3～0.5 倒锥d01＜d0直径＜2.8 ＞2.8～6 ＞6～18 ＞18～32 ＞32～50 ＞50～80 倒锥量0.005～0.02 0.02～0.04 0.03～0.05 0.04～0.06 0.05～0.07 0.06～0.08 d02d02＝d0－（1.3～1.4）2A（A为铰孔单边余量）所以，由表一得：铰刀的倒锥角ψ＝0，刃倾角λs＝0，前角γp＝0°，螺旋角β=0，主偏角κr＝12°，后角αp =10°，刃带b a1=0.15mm。倒锥量为0.04。

怎么计算各中加工中心刀具的切削速度

质量+效率+成本控制=效益怎么计算各中加工中心刀具的切削速度浏览次数：202次悬赏分：10 | 解决时间：2011-3-3 10:15 | 提问者：zhaoqizhi521 问题补充：例如：（16，20，25，32，50，63，80，125）平面铣刀，（1~20）涂层合金立铣刀，（1~30)钨钢钻，（6~80）镗刀（（求切削速度切削用量））不是公式，公式我知道，就是刀具的切削用量，切削速度！！最佳答案 S=Vc*1000/*D F=S*fz*z 刀具线速度（刀具商提供）乘以1000再除去再除掉刀具直径就等于主轴转数；主轴转数乘以每齿进刀量（刀具不同进刀量不同）再乘以刀具总齿数就等于进给速度；高速钢铣刀的线速度为50M/MIN 硬质合金铣刀的线速度为150M/MIN 切削用量的话是每齿切削之间。切削速度为转速*齿数*每齿进给。不锈钢的话*80% 铝合金本身材料很软,主轴转速应当高点(刀具能承受的情况下),进给速度要竟量小点,如果进给大的话排屑就会很困难,只要你加工过铝,不难发现刀具上总会有粘上去的铝,那说明用的切削液不对, 做铝合金进给可以打快一点每一刀也可以下多一点

转数不能打的太快10MM F1500 20MM F1200 50MM F1000 加工中心-三菱系统的操作步骤与刀具应用 (2009-04-23 09:02:03)转载标签：数控刀具转速进给杂谈三菱系统操作： 1，打开机床开关—电源接通按钮 2，归零：将旋钮打到ZRN—按循环启动键，三轴同时归零。（也可以xyz分开来归零：将旋钮打到ZRN—按Z+，X+,Y+,一般要先将Z轴归零）注意：每次打开机床后，就要归零。 3，安装工件（压板或虎口钳） 4，打表（平面和侧面）侧面打到2丝之内，表面在5丝之内，最好再打一下垂直度。 5，中心棒分中，转速500. 6，打开程序，看刀具，装刀具，注意刀具的刃长和需要的刀长，绝不能装短了。7，模拟程序—传输程序。 8，将旋钮打到DNC，进给打到10%，RAPID OVERRIDE打到0%—然后在RAPID上在0%~25%上快速转换。刀具会在工件上方50mm处停顿一下，当刀具靠近工件时需要特别注意。进给需要打到零。看看刀具与工件的距离与机床显示的残余值是否对应。 9，最后调整转速与进给。

刀具设计

机械设计制造及其自动化专业设计说明书（高速切断刀）题目: 高速切断刀设计说明书学院：机械工程学院专业：机械设计制造及其自动化姓名：李学健完成日期：2015年5月机械工程学院 2015年5月

目录第1章原始条件 ................................................................................................................ .1 第2章设计计算过程 ........................................................................................................ .1 2.1高速切断刀的设计要点及工作特点............................................... ......... ..1 2.1刀片夹固结构的选择 ....................................................................................... . (2) 2.2选择刀片材料 ................................................................................................... . (2) 2.3选择车刀合理角度 ........................................................................................... . (2) 2.4选择刀片型号和尺寸 ....................................................................................... . (2) 2.5选择硬质合金刀垫型号和尺寸 ....................................................................... . (3) 2.6计算刀槽角度 ................................................................................................... .. (4) 2.7选择刀杆材料和尺寸 ................................................................................................... .4 2.8技术要求 ....................................................................................................................... .4 第3章绘图 ................................................................................................................. . (5) 参考文献 (5)

《金属切削原理与刀具》试题(后附答案)

《金属切削原理与刀具》试题（后附答案）一、选择题 1．在车外圆时，工件的回转运动属于________，刀具沿工件轴线的纵向移动属于_________。 A 切削运动 B 进给运动 C 主运动 D 加工运动 2．车外圆时，车刀随四方刀架逆时针转动θ角后，工作主偏角κr将________，工作副偏角κr’将________。 A 增大减小 B 减小增大 C 增大不变 D 不变不变 3．积屑瘤发生在第________变形区，加工硬化发生在第________变形区。 A ⅠⅡ B ⅠⅢ C ⅡⅢ D ⅢⅡ 4．在加工条件相同时，用________刀具产生的切削力最小。 A 陶瓷刀具 B 硬质合金刀具 C 高速钢 D 产生的切削力都一样 5．下列哪种切屑屑形不属于可接受的屑形_______。 A 带状切削 B 短环形螺旋切削 C 单元切削 D 平盘旋状切屑 6. 生产中常用的切削液，水溶性的切削液以________为主，油溶性切削液以________为主。 A 润滑冷却 B 润滑润滑 C 冷却润滑 D 以上答案都不正确 7．加工塑性材料、软材料时前角________；加工脆性材料、硬材料时前角________。 A 大些小些 B 小些大些 C 大些大些 D 小些小些 8 ．高速钢刀具切削温度超过550~600时工具材料发生金相变化，使刀具迅速磨损，这种现象称为_______磨损。 A 相变磨损 B 磨粒磨损 C 粘结磨损 D 氧化磨损 9．不能用于加工碳钢的是__________。 A 高速钢刀具 B 陶瓷刀具 C PCD刀具 D CBN刀具 10．主偏角、副偏角、刀尖角，三个角之和等于__________。 A 90° B 180° C 360° D 270° 二、填空题 1.1．切削用量三要素。 2．刀具材料种类繁多，当前使用的刀具材料分4类：。一般机加工使用最多的是和。

CNC常用计算公式

CNC常用计算公式一、三角函数计算 1.tanθ=b/a θ=tan-1b/a 2.Sinθ=b/c Cos=a/c 二、切削速度的计算Ｖc＝(π*Ｄ*Ｓ)／１０００ Vc：线速度(m/min) π：圆周率(3.14159) D：刀具直径(mm) S：转速(rpm) 例题. 使用Φ25的铣刀Vc为(m/min)25 求S=?rpm Vc=πds/1000 25=π*25*S/1000 S=1000*25/ π*25 S=320rpm 三、进给量(F值)的计算Ｆ＝Ｓ＊Ｚ＊Ｆz F：进给量(mm/min) S：转速(rpm) Z：刃数Ｆz：(实际每刃进给)

例题.一标准2刃立铣刀以2000rpm)速度切削工件，求进给量(F 值)为多少？(Ｆz=0.25mm) Ｆ＝Ｓ＊Ｚ＊Ｆz Ｆ＝2000*2*0.25 Ｆ＝1000(mm/min) 四、残料高的计算 Scallop＝（ae＊ae）／8R Scallop：残料高(mm) ae：XY pitch(mm) R刀具半径(mm) 例题. Φ20R10精修2枚刃，预残料高0.002mm，求Pitch为多少？mm Scallop=ae2/8R 0.002=ae2/8*10 ae=0.4mm 五、逃料孔的计算 Φ＝√２Ｒ2Ｘ、Ｙ＝Ｄ／４ Φ：逃料孔直径(mm) R刀具半径(mm) D：刀具直径(mm) 例题. 已知一模穴须逃角加工(如图)，所用铣刀为ψ10；请问逃角孔最小为多少？圆心坐标多少？ Φ=√２Ｒ2 Φ=√２＊５２ Φ=7.1(mm) Φ10銑刀(0.0)

Ｘ、Ｙ＝Ｄ／４Ｘ、Ｙ＝１０／４Ｘ、Ｙ＝2.5 mm 圆心坐标为(2.5,-2.5) 六、取料量的计算Ｑ＝（ae＊ap＊Ｆ）／１０００Ｑ：取料量(cm3/min)ae：XY pitch(mm) ap：Z pitch(mm) 例题. 已知一模仁须cavity等高加工，Φ35R5的刀XY pitch 是刀具的60%，每层切1.5mm，进给量为2000mm/min，求此刀具的取料量为多少？Ｑ＝（ae＊ap＊Ｆ）／１０００Ｑ＝35*0.6*1.5*2000／1000 Ｑ＝63 cm3/min 七、每刃进给量的计算Ｆz＝ｈm * √(Ｄ／ap ) Ｆz：实施每刃进给量ｈm：理论每刃进给量 ap：Z pitch(mm) D：刀片直径(mm) 例题 (前提depo XY pitch是刀具的60%) depoΦ35R5的刀，切削NAK80材料ｈm为0.15mm，Z轴切深1.5mm，求每刃进给量为多少？

可转位车刀设计样本

H a r b i n I n s t i t u t e o f T e c h n o l o g y 设计说明书

一、选择刀片夹固结构工件的直径D 为 142mm,工件长度L=100mm.因此可以在普通机床CA6140上加工. 表面粗糙度要求1.6μm,为精加工,但由于可转为车刀刃倾角s λ通常取负值,切屑流向已加工表面从而划伤工件,因此只能达到半精加工. 参照《机械制造技术基础课程补充资料》表2.1典型刀片结构简图和特点,采用偏心式刀片加固结构较为合适. 二、选择刀片结构材料加工工件材料为HT200,正火处理,连续切屑,且加工工序为粗车,半精车了两道工序.由于加工材料为铸铁料,因此刀片材料可以采用YG 系列,YG8宜粗加工,YG3宜精加工,本题第三步要求达到半精加工,因此材料选择YG3硬质合金. 三、选择车刀合理角度根据《机械制造技术基础》刀具合理几何参数的选择,并考虑可转位车刀几何角度的形成特点,四个角度做如下选择: ① 前角0γ:根据《机械制造技术基础》表3.16,工件材料为中碳钢(正火),半精车, 因此前角可选0γ=10°, ② 后角0?:根据《机械制造技术基础》表3.17,工件材料为铸造材料,精车,因此后角可选0?=7° ③ 主偏角γκ:根据《机械制造技术基础》表3.16,主偏角γκ=75° ④ 刃倾角s λ:为获得大于0的后角0?及大于0的副刃后角' 0?,刃倾角s λ=-5 后角0?的实际数值及副刃后角' 0?和副偏角' γκ在计算刀槽角度时经校验确定. 四、选择切屑用量根据《机械制造技术基础》表3.22: 精车时, 背吃刀量p a =1mm,进给量f=0.3mm/r,切削速度v=130m/min 。五、刀片型号和尺寸 ① 选择刀片有无中心孔.由于刀片加固结构已选定为偏心式,因此应选用有中心固

金属切削原理与刀具试卷和答案

《金属切削原理与刀具》试题（1）一、填空题（每题2分，共20分） 1．刀具材料的种类很多，常用的金属材料有工具钢、高速钢、硬质合金钢；非金属材料有金刚石、立方氮化硼等。 2．刀具的几何角度中，常用的角度有前角、后角、主偏角、副偏角、刃倾角和副后角六个。 3．切削用量要素包括切削深度、进给量、进给速度三个。 4．由于工件材料和切削条件的不同，所以切屑类型有带状切屑、节状切屑、粒状切屑和崩碎切屑四种。 5．刀具的磨损有正常磨损和非正常磨损两种。其中正常磨损有前面磨损、后面磨损和前面和后面同时磨损三种。 6．工具钢刀具切削温度超过200度时，金相组织发生变化，硬度明显下降，失去切削能力而使刀具磨损称为相变磨损。 7．加工脆性材料时，刀具切削力集中在刀尖附近，宜取较小的前角和较小的后角。 8．刀具切削部分材料的性能，必须具有高的硬度、良好的强度和韧性、良好的耐磨性和良好的工艺性及经济性。 9．防止积削瘤形成，切削速度可采用低速或高速。 10．写出下列材料的常用牌号：碳素工具钢T8A 、T10A 、T12A ；合金工具钢9SiCr 、CrWMn ；高速工具钢W18Cr4V、W6Mo5Cr4V2。二、判断题：（在题末括号内作记号：“√”表示对，“×”表示错）（每题1分，共20分）
