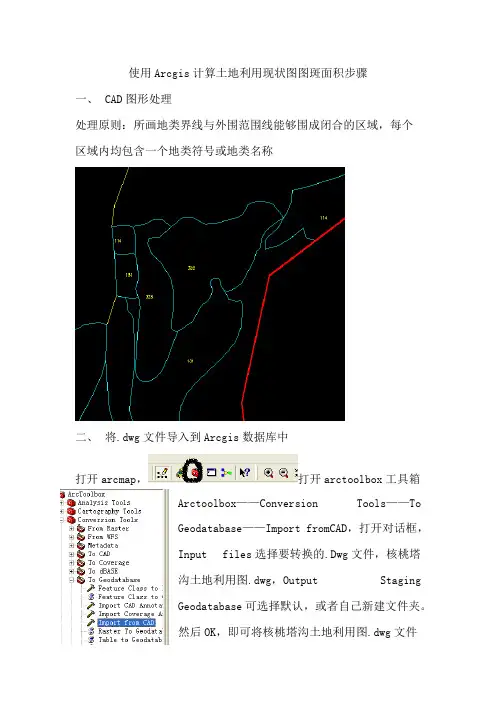

使用Arcgis计算土地利用现状图图斑面积
使用ArCgiS 计算土地利用现状图图斑面积步骤、CAD 图形处理处理原则:所画地类界线与外围范围线能够围成闭合的区域, 每个区 域内均包含一个地类符号或地类名称将.dwg 文件导入到ArCgiS 数据库中ImPQlt from CAD倉 Ras ,ter Io GeOdat i 董 TabLe to (jeodata'D打开 arcmap ，打开睜 AL CToIJlboX+ 曲 AnaIyS i≡ TODIS+ CartograPhy TOOIS-尋 CcInVer Sion ToOIS+ ⑧ FroInt RaEt er1+ 令 FrCml WS+ 督 Metadata1+ 知 TD CAL+ & TQ I C(JVera¢6 l÷ ⅛ T∩ dBASE -⅛ T Q GeCdatabaSeF⅛⅛∙tur⅛ Cla≡≡ t o :吉 Feature Class to 1 尸Import CAE l ⅛τ∏Qti' ImPOrtCoverage karctoolbox 工具箱ArCtoolboX -------- ConVerSion Tools ------------ To GeodatabaSe ---- ImPOrt fromCAD 打开对话框，InPUt files 选择要转换的.Dwg 文件，核桃塔沟 土地利用图.dwg ，OUtPUt Staging GeOdatabaSe可选择默认，或者自己新建文件夹。
然后OK即可将核桃塔沟土地利用图。
dwg文件导入到核桃塔沟土地利用图_lmportCAD1.GDB中InpULit FileS餐Tfi石話M云Gi占芝百真电亍云吕口芷；益云Fi*盂∙"⅛面瑕桃帚构=Etts牡用⅛Γ⅛⅛手I C∖ IU址ui⅛sL雪a⅛圧S^L⅜LiLn⅞^∖⅜d⅛ij⅝isΛE⅜Λ⅛fiAj⅞面t核挑皓润非t⅞fl前用痢J[flφm L∣Z⅛I⅛ GE且Ξp ∆t i. A∣l Raf arencA (IIPti OKAI )ErI EKPlEide C⅛mjnleκ D⅛j⅞et≡ C*ptiOctaIJ匚*G∣BivronrtiiErita」・三、地类界线拓扑成面SDRe CΛDSL ⅛∣—O _rj -⅛■F E 3∙ΓE⅞①添加VZ IGDB数据库中的盘:跻line线要素Ay ⅞②打开Catalog「新建面要素在相应文件夹中,新建ShaPefiIe 文件----- 选择polygon类型,Ok即可新建面要素NeW_ShaPefiIe 文件。
基于ArcGIS建立地类图斑的探讨
基于ArcGIS建立地类图斑的探讨胡嵘;毛志芳【摘要】土地统计报表制度是我国土地统计调查的基本组织形式,属于重要的国情、国力调查,对国民经济的发展起着越来越重要的作用,因此,建立和健全土地统计报表制度十分重要,此时在城镇建库中地类图斑的构建就显得尤为重要了。
%Land statistics reporting system is the basic organizational form of our country land statistical investigation.It belongs to important national conditions and national strength investigation,especially in the situation of economic reform,the particular production and living information-land plays a more and more important role to the development of national economy,so it is very important to establish and improve land statistics reporting system,and the construction of land types polygon in cities and towns database building is particularly important.【期刊名称】《江西煤炭科技》【年(卷),期】2012(000)003【总页数】3页(P102-104)【关键词】地类图斑;拓扑检查;数据处理【作者】胡嵘;毛志芳【作者单位】江西省煤田地质局测绘大队,江西南昌330001;江西省煤田地质局测绘大队,江西南昌330001【正文语种】中文【中图分类】P272城镇地籍调查及数据库建设是第二次全国土地调查的一个重要组成部分，是一项重大的基础性土地资源调查工程，目的是全面查清当前规划发展区内国有土地和集体土地的土地权利情况、土地利用和地类分布状况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

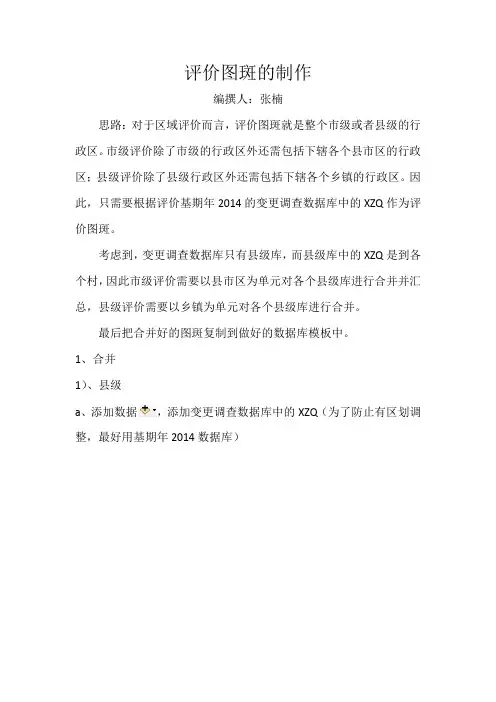

评价图斑的制作
编撰人：张楠
思路：对于区域评价而言，评价图斑就是整个市级或者县级的行政区。
市级评价除了市级的行政区外还需包括下辖各个县市区的行政区；县级评价除了县级行政区外还需包括下辖各个乡镇的行政区。
因此，只需要根据评价基期年2014的变更调查数据库中的XZQ作为评价图斑。
考虑到，变更调查数据库只有县级库，而县级库中的XZQ是到各个村，因此市级评价需要以县市区为单元对各个县级库进行合并并汇总，县级评价需要以乡镇为单元对各个县级库进行合并。
最后把合并好的图斑复制到做好的数据库模板中。
1、合并
1）、县级
a、添加数据，添加变更调查数据库中的XZQ（为了防止有区划调整，最好用基期年2014数据库）
b、导出数据，为了不修改原始数据库，先把XZQ导出为shp文件
c、添加属性字段，行政区代码，字段类型长整形，提取乡镇级行政代码（用公式left( [XZQDM],9)，公式中的符号只能用英文输入法）
这一步的目的是为了下一步融合工具，因为行政区代码都是以村庄为单元的，所以要统一到乡镇
d、融合，点击“地理处理”-“搜索工具”，在搜索窗口输入“融合”
选择融合（数据管理）工具，点击打开
输入要素选择我们需要处理的图层，即添加新字段的XZQ图层，输出要素自行选择位置名称；融合字段就是只选择乡镇代码的字段
得出来新的行政区图层
2）、市级
因为市级需要的是全县的行政区，所以不需要像上述县级那种方法，只需要把整个县的行政区合并成一个图斑，然后把各个县都复制粘贴到同一个图层上即可。
a）、逐个添加并导出各县XZQ数据，步骤同上面1）县级的a）、b）两步
b）、合并，在工具栏空白处添加“编辑器”工具；以某一县的XZQ 图层为例，点击开始编辑，选择要编辑的该XZQ图层；打开属性表，全选，然后点击编辑器下方的合并，（这个合并命令仅限于同一个图层的图斑）
点击确定，合并为一个图斑。
以同样的方法将其他所有的县合并。
2、数据载入
这一步就是要将上一步做好的数据载入到数据库空模板中，仅仅是复制粘贴过去就行。
这一步市级县级通用，唯一不同的是县级是从一个图层复制到另一个图层，而市级是需要从各个县的图层复制到一个图
层上。
以舞钢市为例，即将做好的XZQ图层的数据复制到QYPJTB中，
a）、编辑器-开始编辑，选择QYPJTB，打开XZQ的属性表格，全选
b）、依次点击工具栏中的复制、粘贴按钮
会弹出一个对话框，选择QYPJTB图层，点击确定，数据将复制在QYPJTB图层中
PS：由于XZQ图层都是以县级为单元在同一个图层上，所以县级评价
图斑的制作只需要直接复制到QYPJTB即可。
但是市级评价图斑在从各个县复制到QYPJTB的过程中需要注意一下，在复制完A县的图斑后，需先清空选择再选择B县的图斑，点击复制粘贴，否则很容易重复复制多个同一图斑。
（因为ArcGIS在复制粘贴后都会自动选中上一个粘贴的数据。
）
清空选择按钮：
c）、按照b）的方法，将QYPJTB图层的数据复制到QJBXXM图层中。
3）、制作下级评价单元图层。
a）、在ArcGIS右侧目录中找到你之前做好的QYPJTB和QJBXXM两个图层，在内容面板中将两个图层复制一个附件：（内容面板用下图按钮切换）
复制粘贴后会生成QYPJTB和QJBXXM两个图层的复件，跟原图层的数据一模一样。
b）、将复制出来的两个图层改名为QYPJTB县级（乡镇）、QJBXXM县级（乡镇），作为县级（乡镇）评价单元的两个评价图层
c）、将QYPJTB、QJBXXM两个图层的各县（乡镇）图斑合并为一个图斑，作为市级（县级）评价单元的图层
加载两个图层数据，
打开编辑器-开始编辑，打开QYPJTB图层属性表，全选后执行编辑器中合并（merge）命令，合并图斑
用同样的方法将QJBXXM图层中图斑合并，完成市级（县级）评价单元图层制作。
本次制作教程完成，欢迎指正交流。
