伊兰特汽车制动系统的设计
伊兰特汽车制动系统的设计-开题报告
毕业设计（论文）开题报告
学生姓名
系部
专业、班级
指导教师姓名
职称
从事 专业
是否外聘 □是■否
题目名称
伊兰特汽车制动系统的设计
一从汽车诞生时起，车辆制动系统在车辆的安全方面就起着决定性作用。汽车的制动系统种类很多， 传统的制动系统结构型式主要有机械式、气动式、液压式、气液混合式。液压制动技术是如今最成熟、 最经济的制动技术，并应用在当前绝大多数乘用车上。汽车液压制动系统可以分为行车制动、辅助制 动、伺服制动等，主要制动部件包括制动踏板机构、真空助力器、制动主缸、制动软管、比例阀、制 动器和制动警示灯等。在制动系统，真空助力器、制动主缸和刹车制动器是最为重要的部分。目 前 ，汽 车 所 用 都 制 动 器 几 乎 都 是 摩 擦 式 的 ，可 分 为 鼓 式 和 盘 式 两 大 类 。盘 式 制 动 器 的 主 要 优 点 是 在 高 速 刹 车 时 能 迅 速 制 动 ，散 热 效 果 优 于 鼓 式 刹 车 ,制 动 效 能 的 恒 定 性 好 ,便 于 安 装 像 ABS 那样的高级电子设备。鼓式制动器的主要优点是刹车蹄片磨损较少,成本较低,便于 维修、由于鼓式制动器的绝对制动力远远高于盘式制动器,所以普遍用于后轮驱动的卡车 上。 鼓式制动器根据其结构都不同，又分为：双向自增力蹄式制动器、双领蹄式制动器、 领 从 蹄 式 制 动 器 、双 从 蹄 式 制 动 器 。其 制 动 效 能 依 次 降 低 ，最 低 是 盘 式 制 动 器 ；但 制 动 效 能 稳 定 性 却 是 依 次 增 高 ，盘 式 制 动 器 最 高 。也 正 是 因 为 这 个 原 因 ，盘 式 制 动 器 被 普 遍 使 用 。
汽车制动系统的设计开题报告
汽车制动系统的设计开题报告一、研究背景随着汽车工业的迅速发展，汽车的制动系统成为保障行车安全的重要组成部分。
制动系统的设计和性能直接关系到驾驶员操控的灵敏度和行车安全性。
因此，对汽车制动系统的设计进行研究和改进已成为汽车制造企业和学术界的热门课题。
二、研究目的本课题旨在深入研究汽车制动系统的设计原理和工作机制，探讨不同参数对制动性能的影响，并提出一种优化的汽车制动系统设计方案。
三、研究内容1. 汽车制动系统的概述：介绍汽车制动系统的基本组成和工作原理，包括制动器、制动盘、刹车片等关键部件的功能和作用。
2. 制动系统参数对制动性能的影响研究：分析制动系统参数（例如制动液、刹车片材料、刹车盘材料等）对制动性能的影响，通过相关理论分析和试验验证，探讨不同参数对制动能力、刹车距离等指标的影响规律。
3. 制动系统的优化设计：在分析不同参数对制动性能的影响基础上，提出一种针对性的优化设计方案，旨在提高制动能力、缩短刹车距离等制动性能指标，同时兼顾制动系统的稳定性和可靠性。
4. 汽车制动系统的实际应用：通过案例分析和实际应用验证，对优化设计方案进行实际效果评估，验证其在实际使用中的可行性和效果。
四、研究方法1. 理论分析：通过对汽车制动系统的工作原理和相关技术文献的研读，理论分析制动系统的设计原则和参数对制动性能的影响规律。
2. 试验验证：设计制动性能测试平台，模拟不同工况下的制动情况进行试验，得到实际的制动性能数据。
3. 数值模拟：利用计算机仿真软件，建立汽车制动系统设计模型，并进行参数优化计算，评估不同参数对制动性能的影响。
四、论文结构本文计划包括以下几个部分：1. 引言：介绍汽车制动系统的重要性和研究意义，概述本文的研究内容和结构。
2. 汽车制动系统的概述：介绍汽车制动系统的基本组成和工作原理。
3. 制动系统参数对制动性能的影响研究：通过理论分析和试验验证，探讨不同参数对制动性能的影响。
4. 制动系统的优化设计：提出优化设计方案，并通过实验和仿真验证其效果。
现代汽车制动系统技术 ——EBS、EBS、ASR和ESP
4 .电控制行驶平稳系统(ELECTRONIC STABILTY PROGRAM)，简称ESP
ESP系统的主要功能已包括ABS、ETS和ASR等系统的 普遍功能，在制动和加速时增强车轮的地面附着力及稳定 性。它将每个车轮的制动油压进行非常精确的控制，以减 少发动机扭力的损失。该系统还可以再加上防滑传感器 (ANTI－SLIP SENSOR )，配合方向盘的转角和传动轴的 转速，可计算出汽车在甩尾或失控的情况下的最佳运动轨 迹。ESP系统不仅能提供汽车最佳的循迹方向，而且能在 行驶中保证最佳的驾驶稳定性，特别是在转弯和180°回 转的情况下，作用系统在制动过程中可自动调节车轮制动力，防止车 轮抱死以取得最佳制动效果。据美国统计，约有40%的意 外事故是因刹车时汽车滑行致刹车距离过长而造成的。 近几年来，由于电子技术的迅速发展，为ABS的发展和 应用提供了良好的机遇。ABS一方面朝着低成本、高可靠 性方向发展；另一方面其控制器的功能得到了增强，扩大 了使用范围，还扩展了ASR(驱动防滑系统)功能，从而成 为电控制动系统(简称EBS)。 EBS系统主要由气压制动系统和电子控制系统组成。气 压制动系统包括制动踏板、储气筒、气压控制阀、气压制 动管路和制动气室等。电子控制系统主要包括ECU控制器、 各种传感器(如3D力传感器、制动器摩擦片磨损传感器、 隅合力传感器等)及电子控制线路等。
3.加速防滑控制系统(ACCELERATION SKID CONTROL) 简称ASR系统
该系统是在ABS系统的基础上开发的，两系统有许多共用 组件。ASR系统利用驱动轮上的车速传感器，当感受到驱动轮 打滑时，控制元件便通过油门降低转速，使之不再打滑，防止因 急剧加速而令车轮转速剧增或汽车突然偏离直线。它可以在起步 或弯道中速度发生急剧变化时，改善车轮与地面的附着力，提高 其安全性能。该系统当任何一个或两个车轮均不受控制而打滑， 会自动减低发动机马力并制动受影响的车轮，因此在冰雪路面或 湿滑路面上，有其优越的特点。 此外，还能使汽车在车轮开始制动的瞬间，使发动机以最小的 输出扭力，配合制动油压的控制，来达到最大的减速性能。

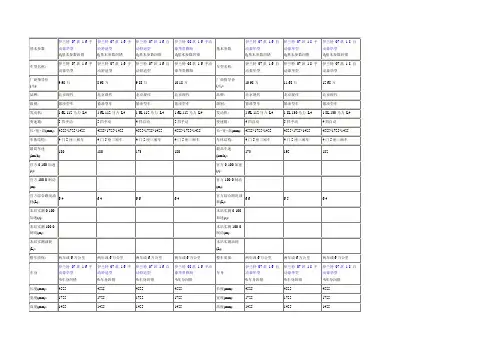

伊兰特基本参数
基本参数纠错基本参数纠错基本参数纠错基本参数纠错基本参数纠错基本参数纠错车身纠错车身纠错车身纠错车身纠错车身纠错车身纠错
发动机纠错发动机纠错发动机纠错发动机纠错发动机纠错发动机纠错
变速箱纠错变速箱纠错变速箱纠错变速箱纠错变速箱纠错变速箱纠错底盘转向纠错底盘转向纠错底盘转向纠错底盘转向纠错底盘转向纠错底盘转向纠错车轮制动纠错车轮制动纠错车轮制动纠错车轮制动纠错车轮制动纠错车轮制动纠错
安全装备纠错安全装备纠错安全装备纠错安全装备纠错操控配置纠错操控配置纠错操控配置纠错操控配置纠错
外部配置纠错外部配置纠错外部配置纠错外部配置纠错内部配置纠错内部配置纠错内部配置纠错内部配置纠错座椅配置纠错座椅配置纠错座椅配置纠错座椅配置纠错
多媒体配置纠错多媒体配置纠错多媒体配置纠错多媒体配置纠错
灯光配置纠错灯光配置纠错灯光配置纠错灯光配置纠错玻璃玻璃玻璃玻璃
空调空调空调空调
高科技配置纠错高科技配置纠错高科技配置纠错高科技配置纠错。
毕业设计论文—汽车制动系统的设计
毕业设计论文—汽车制动系统的设计汽车制动系统的设计是一项关键的工程，它直接影响到汽车的安全性能。
本文旨在探讨汽车制动系统的设计原理、组成部分以及优化方法，以满足日益增长的汽车市场需求。
首先，汽车制动系统的设计原理基于转动部件的摩擦力和力矩平衡。
当驾驶员踩下制动踏板时，制动助力器将压力传递给制动主缸。
主缸生成高压液体，通过制动液管传输到车轮上的制动器。
与轮轴相连的制动器则通过摩擦力将车轮减速或停止。
一个典型的汽车制动系统由几个主要部分组成：制动踏板、制动助力器、主缸、制动液管、制动器和制动片。
制动踏板是驾驶员踩下的控制装置，通过运动传感器将信号传递给制动助力器。
制动助力器增加制动力，减少驾驶员踩踏的力量。
主缸是一个液压装置，将驾驶员施加的力量转化为液压压力，并将其传输到制动器上。
制动液管连接主缸和制动器，将液体压力传递给制动器。
制动器包括制动片和制动盘（或制动鼓），分别与车轮相连。
当制动片与制动盘（或鼓）接触时，摩擦力将车轮减速或停止。
为了提高汽车制动系统的性能，需要进行优化设计。
首先，制动系统的制动力和灵敏度需满足不同驾驶条件下的要求。
制动力是制动器产生的摩擦力，可以通过调整制动片和盘（或鼓）之间的接触面积、制动片的材料以及压力比例装置来实现。
灵敏度是指制动器对驾驶员踩踏力的响应程度，可以通过调整制动助力器的机械结构和材料来实现。
其次，制动系统的耐久性和可靠性也是关键要素。
车辆在长时间行驶中，制动系统需要承受较大的磨损和高温。
因此，制动片的材料和设计应具有良好的耐磨和耐高温性能。
此外，制动液管和连接件应具有高强度和密封性，以防止液压泄漏和系统失效。
最后，制动系统的安全性是设计的重要目标。
为了提高系统的安全性，制动系统应具有防抱死制动系统（ABS）和电子制动力分配系统（EBD）。
ABS系统能够避免车轮因制动过度而导致车辆失控，而EBD系统能够根据不同车轮的情况分配适当的制动力，以实现最佳制动性能。
汽车制动系统设计说明书
目录第一章绪论 (1)1.1 本次制动系统设计的意义 (2)1.2 本次制动系统应达到的目标 (2)1.3 本次制动系统设计容 (3)1.4 汽车制动系统的组成 (3)1.5 制动系统类型 (3)1.6 制动系工作原理 (3)第二章汽车制动系统方案确定 (4)2.1 汽车制动器形式的选择 (5)2.2 鼓式制动器的优点及其分类 (6)2.3 盘式制动器的缺点 (8)2.4 制动驱动机构的结构形式 (8)2.4.1 简单制动系 (9)2.4.2 动力制动系 (9)2.4.3 伺服制动系 (10)2.5 制动管路的形式选择 (10)2.6 液压制动主缸方案的设计 (12)第三章制动系统主要参数的确定 (14)3.1 轻型货车主要技术参数 (14)的确定 (14)3.2 同步附着系数的3.3 前、后轮制动力分配系数 的确定 (15)3.4 鼓式制动器主要参数的确定 (16)3.5 制动器制动力矩的确定 (18)3.6 制动器制动因数计算 (19)3.6.1 制动器制动因数计算 (19)3.6.1 制动器制动因数计算 (20)3.7 鼓式制动器零部件的结构设计 (21)第四章液压制动驱动机构的设计计算 (24)4.1 制动轮缸直径d的确定 (24)的计算 (25)4.2 制动主缸直径d4.3 制动踏板力F (26)P4.4 制动踏板工作行程Sp (26)第五章制动性能分析 (27)5.1 制动性能评价指标 (27)5.2 制动效能 (27)5.3 制动效能的恒定性 (27)5.4 制动时汽车的方向稳定性 (28)5.5 前、后制动器制动力分配 (28)5.5.1 地面对前、后车轮的法向反作用力 (29)5.6 制动减速度j (29)5.7 制动距离S (29)5.8 摩擦衬片（衬块）的磨损特性计算 (30)5.9 汽车能够停留在极限上下坡角度计算 (32)第六章总结 (33)参考文献 (34)一.绪论汽车工业是一个综合性产业，汽车工业的生产水平，能够代表一个国家的整个工业水平，汽车工业的发展，能够带动各行各业的发展，进而促进我国工业生产的总体水品。
2012北京现代伊兰特制动系统29
下表所出现的现象不是异常现象。
2012 > [G4EC] 1.5 DOHC MPI > 制动系统故障检修故障检修标准流程故障诊断参考表Phenomenon Explanation检验系统声音起动时,有时听到发动机处发出声音。
这是系统开始检验系统状态的声音,不是故障。
ABS工作声音 1.ABS工作时,电机内部发出的声音（汽笛声,嘀咕声）。
2.踩下制动踏板时发出声音（拖动声音）。
3.ABS工作时底盘部位反复进行制动及解除时发生的声音。
（“塔”声：悬架；噪音：轮胎）ABS工作（制动距离长）雪地或石子路面上,装有ABS的车辆比未装ABS的车辆制动距离长。
为此,在此种路面上行驶应降低车度,避免ABS长时间工作,降低其工作效率。
制动踏板反冲正常操作故障诊断要依靠故障代码,当清除故障代码后,要检查故障现象,确保彻底排除故障。
ABS检查表格故障现象表如果在检查故障代码期间显示正常代码,但故障代码仍然存在,按顺序检查下表所给的故障现象并参考相应页数。
按照故障代码表检查有无异常状态。
SymptomSuspect AreaSee pageABS 不工作仅当-4全部正常且故障仍然出现时,更换HECU 。
1.检查故障代码,以便再次确认正常代码输出。
2.电源电路。
3.轮速传感器电路。
4.检查液压电路是否泄漏。
BR - 59ABS 间歇不工作仅当-4全部正常且故障仍然出现时,更换ABS 执行器总成。
1.检查故障代码,以便再次确认正常代码输出。
2.轮速传感器电路。
3.制动灯开关电路。
4.检查液压电路是否泄漏。
BR - 61不能用Hi-scan(pro)通信。
（不能用任何系统通信） 1.电源电路 2.诊断线 BR - 63不能用Hi-scan(pro)通信。
（只是不能用ABS 通信）1.电源电路2.诊断线3.HECUBR - 64点火开关转至ON （发动机OFF ）时,ABS 警告灯不亮。
1.ABS 警告灯电路 2.HECUBR - 66 发动机起动后,ABS 警告灯仍然亮。
制动系统的构造原理与故障检修ppt课件
图7-16
制动失效诊断流程图
③诊断方法：按（如图7-16）方法诊断。
19
（3） 制动跑偏：
①现象：汽车制动时，车辆行驶方向发生偏斜；紧急制动时，车辆出现 扎头或甩尾现象。
②原因： a.左、右车轮制动蹄摩擦片材料不一或新旧程度不一； b.左、右车轮制动蹄摩擦片与制动鼓（盘）的靠合面积不一、靠合位置 不一或制动间隙不一； c.左、右车轮分泵的技术状况不一，造成起作用时间不一或张开力大小 不一； d.左、右车轮制动蹄回位弹簧拉力不一；左、右车轮轮胎气压不一、直 径不一、花纹不一或花纹深度不一； e.左、右车轮制动鼓的厚度、直径、工作中的变形程度和工作面的粗糙 度不一；单边制动管路凹瘪、阻塞或漏油； f.单边制动管路或分泵内有气阻；单边制动蹄与支承销配合紧或锈污； g.车架车桥在水平平面内弯曲、车架两边的轴距不等或前钢板弹簧刚度 不等。
第七章 制动系统的构造原理与故障检修
第一节 常规制动系统的构造与工作原理
汽车制动系统包括常规制动系统和防抱死制动(ABS)系统两大部分。 图7-1是轿车常规制动系统的组成示意图。
图7-1
常规制动系统组成示意图
1
一、制动器
目前汽车所用的制动器按旋转元件的不同可分为鼓式和盘式两 大类；按制动器在汽车上的布置方式的不同又可分为：全轮鼓式， 客货车大都采用这种制动器布置形式；全轮盘式，如别克君威、马 自达6和日产天簌采用这种制动器布置形式；前盘式后鼓式，如现 代伊兰特、桑塔纳轿车采用这种制动器布置形式；按制动器功能不 同分为行车制动器和驻车制动器。
26
图7-20
制动失效诊断流程图
27
（3）制动拖滞：
①现象：同液压制动系“制动拖滞”。
②原因：
a.制动踏板自由行程太小，造成制动阀的排气阀开启程度太小。 b.制动阀排气阀弹簧或促使排气阀打开的弹簧疲劳、折断或弹力太小； c.制动阀的排气阀橡胶阀面发胀、发粘或阀口上堆集油污、胶质太多； d.制动踏板回位弹簧疲劳、拉断、失落或拉力太小； e.制动气室膜片（活塞）回位弹簧疲劳、折断或弹力太小； f.制动蹄回位弹簧疲劳、拉断、脱落或拉力太小； g.制动凸轮轴在其套内缺油、锈蚀或卡滞；制动蹄与支承销锈蚀； i.制动间隙调整不当，制动放松后制动摩擦片与制动鼓（盘)）局部摩擦； 轮毂轴承松旷。
工作报告之汽车制动器开题报告
汽车制动器开题报告【篇一：制动器开题报告】一、选题的目的及意义制动器主要有摩擦式、液力式和电磁式等几种形式。
电磁式制动器虽有作用滞后性好、易于连结并且接头靠谱等长处，但因本钱高，只在一局部总质量较大的商用车上用作车轮制动器或缓减速器；液力式制动器一般只用作缓速器。
目前宽泛使用的仍为摩擦式制动器。
摩擦式制动器按摩擦副结构形式不一样，可分为鼓式、和盘式和带式三种。
带式制动器只用作中央制动器；鼓式和盘式制动器的结构形式有多种。
汽车是此刻交通工具顶用的最多、最广泛、也是运动得最方便的交通工具。
汽车制动系统是汽车底盘上的一个重要系统，它是限制汽车运动的装置，而制动器又是制动系中直接作用限制汽车运动的一个重点装置，是汽车上最重要的安全件。
汽车的制动性能直接影响汽车的行驶安全性。
跟着公路业的快速展开和车流密度的日趋增大，人们对安全性、靠谱性、的要求愈来愈高，为保证人身和车辆安全，一定为汽车装备十分靠谱的制动系统。
车辆内行驶过程中要屡次进行制动操作，因为制动性能的利害直接关系到交通和人身安全，所以制动性能是车辆特别重要的性能之一，改良汽车的制动性能一直是汽车设计制造和使用部门的重要任务。
此刻汽车广泛采纳的摩擦式制动器的实质工作性能是整个制动系中最复杂最不稳固的要素，所以改进制动器的机构、解决限制其性能的突出问题拥有特别重要的意义。
汽车制动系统是汽车行驶的一个重要主动安全系统，其性能的利害对汽车的行驶安全有侧重要影响。
跟着汽车的行驶速度和路面状况复杂程度的提升，更为需要高性能、长寿命的制动系统。
制动器是制动系统顶用以产生阻挡车辆运动或运动趋向的力的零件，除各样缓速装置之外，几乎都是利用固定元件与旋转元件工作表面的摩擦作用产生制动力矩的摩擦制动器。
二、课题研究现状及剖析1 制动器的展开对制动器的初期的研究重视于试验研究其摩擦特征，跟着用户对其制动性能和使用寿命要求的不停提升，有关其根基理论与应用方面的研究也在深入进行。
汽车制动系统设计
汽车制动系统设计§0概述汽车制动系是用以强制行驶中的汽车减速或停车、使下坡行驶的汽车车速保持稳定以及使已停驶的汽车在原地(包括在斜坡上)驻留不动的机构。
随着高速公路的迅速发展和车速的提高以及车流密度的日益增大，为了保证行车安全，汽车制动系的工作可靠性显得日益重要。
也只有制动性能良好、制动系工作可靠的汽车，才能充分发挥其动力性能。
汽车制动系至少应有两套独立的制动装置，即行车制动装置和驻车制动装置；重型汽车或经常在山区行驶的汽车要增设应急制动装置及辅助制动装置；牵引汽车应有自动制动装置。
行车制动装置用作强制行驶中的汽车减速或停车，并使汽车在下短坡时保持适当的稳定车速。
其驱动机构常采用双回路或多回路结构，以保证其工作可靠。
驻车制动装置用于使汽车可靠而无时间限制地停驻在一定位置甚至斜坡上，它也有助于汽车在坡路上起步。
驻车制动装置应采用机械式驱动机构而不用液压或气压式的，以免其产生故障。
应急制动装置用于当行车制动装置意外发生故障而失效时，则可利用应急制动装置的机械力源(如强力压缩弹簧)实现汽车制动。
应急制动装置不必是独立的制动系统，它可利用行车制动装置或驻车制动装置的某些制动器件。
应急制动装置也不是每车必备，因为普通的手力驻车制动器也可以起应急制动的作用。
辅助制动装置用于山区行驶的汽车上，利用发动机排气制动、电涡流或液力缓速器等辅助制动装置，则可使汽车下长坡时长时间而持续地减低或保持稳定车速并减轻或解除行车制动器的负荷。
通常，在总质量为5t以上的客车上和12t以上的载货汽车上装备这种辅助制动减速装置。
自动制动装置用于当挂车与牵引汽车连接的制动管路渗漏或断开时，能使挂车自动制动。
任何一套制动装置均由制动器和制动驱动机构两部分组成。
制动器有鼓式与盘式之分。
行车制动是用脚踩下制动踏板操纵车轮制动器来制动全部车轮，而驻车制动则多采用手制动杆操纵，且具有专门的中央制动器或利用车轮制动器进行制动。
中央制动器位于变速器之后的传动系中，用于制动变速器第二轴或传动轴。
牵引车车轮总成的制动系统设计与性能分析
牵引车车轮总成的制动系统设计与性能分析1. 引言牵引车作为一种用于运输重型货物的特种车辆，其制动系统的设计和性能分析至关重要。
本文主要针对牵引车车轮总成的制动系统进行设计与性能分析，旨在提高牵引车的刹车效果和安全性。
2. 制动系统设计2.1 制动原理牵引车的制动系统主要依靠压力液体的作用，通过制动器施加摩擦力来减缓车速。
常用的制动原理包括摩擦制动、液压制动和电子制动等。
2.2 制动器选择在设计牵引车车轮总成的制动系统时，需要根据车辆的负载情况、行驶环境和制动要求选择合适的制动器。
常见的制动器类型有盘式制动器和鼓式制动器。
2.3 制动力分配牵引车车轮总成的制动系统需要考虑到各个车轮之间的制动力分配问题，以保证各个车轮制动效果的均衡。
制动力分配系统可以使用机械式分配器或电子控制器来实现。
3. 性能分析3.1 制动效果评估牵引车的制动效果对于安全驾驶和货物运输至关重要。
设计人员需要通过制动力测试和汽车动力学模拟等方法来评估制动效果，例如制动距离、刹车力矩等指标。
3.2 制动系统热效应在长时间连续制动过程中，制动系统会产生大量热量，对制动效果和制动器寿命造成影响。
设计人员需要分析制动系统的热效应，选择合适的散热措施和材料，以确保制动器的正常工作。
3.3 制动系统的抗干扰能力牵引车在复杂的道路环境和恶劣的天气条件下行驶，制动系统需要具备抗干扰能力，以保证制动效果的稳定性。
设计人员应对制动系统进行抗干扰性能测试和环境适应能力评估。
4. 改善设计与优化4.1 制动材料的选择制动系统的性能和耐用性与所选制动材料密切相关。
设计人员应选择高级制动材料，如碳陶瓷制动片或金属陶瓷制动片，以提高制动效果和延长制动器寿命。
4.2 制动力分配系统优化针对制动力分配不均衡的问题，设计人员可以通过调整制动力分配系统的参数或采用先进的电子控制技术来优化系统设计，以达到制动效果均衡的目标。
4.3 制动系统的智能化随着科技的进步，智能化制动系统正在逐渐应用于牵引车的设计。
浅谈制动系统的正向设计
浅谈制动系统的正向设计我这里所说的制动系统只包括轿车的制动系统，也就是液压制动系统。
制动系统的重要性我就不多讲了，有个别公司为了强调制动系统的重要性，把制动系统和底盘分开划分。
制动系统是与汽车动力性能、转向系统、悬架系统密切相关的一个系统。
再举个案例，南京依维克在上市最初的两年里卖的非常火，我们几乎可以在全国各个城市看到这款车，后来这款车销量大幅下跌，其中一个重要原因就是它的制动性能不太好，这款车的动力性能非常好，但是制动不好就限制了动力性能的发挥，在有些山区地带，有的交通管理部门甚至在陡峭的山坡下竖起一牌子：依维克禁止上山。
制动系统一般由四大装置组成，即供能装置、路和制动器，其它的零部件可以划到制动系统附件里面。
正向设计时制动系统的开发流程大致为：关于制动系统的计算，有太多的资料和书籍讲述这方面的知识，我也就不多说了。
我今天提一下咱们81的制动系统，我一直认为咱们81制动系统的同步附着系数计算有误，关于同步附着系数I 曲线和ßI 曲线永远在空在的I 曲线上面，也就是满载的同步附着系数永远比空载的同步附着系数大。
但是咱们81的满载同步附着系数比空载的要小，所以我认为81的制动系统计算结果有误。
但是这并不代表咱们81制动系统方案有误，因为81的制动系统是逆向开发的，逆向做的方案和计算报告联系并不大，这也是逆向设计的优点。
如果是正向设计，计算报告错的话，制动系统方案一定是错的。
下面讲一些具体的方案设计，首先从踏板开始：踏板机构涉及到人体工程学，既要满足操纵性能的要求，又要满足人体运动学原理，给人以操纵的方便性和舒适性，这就要求许多相关尺寸有相应范围规定，力求适合于绝大多数人对操纵性的需求相关的尺寸及规定1,离合器踏板左侧边缘至R点的距离C=>>1002,制动踏板右侧边缘至R点的距离D=>>1003,制动踏板右侧至油门踏板左侧距离E=>>604,离合踏板左侧边缘至踏板垫右侧G=>>60制动踏板右侧边缘至通道距离H=>>137油门踏板右侧至通道的距离K=>>155,制动踏板宽度(机械变速/自动变速)L=>>50/1006,离合器踏板宽度M=>>50踏板垫宽度N=>>607,制动踏板下边缘至地毯上边缘的高度Q=145+88,油门踏板下边缘至地毯上边缘的高度O=>>110+109,离合器踏板下边缘至地毯上边缘的高度S=>>145+810,制动踏板,离合器踏板在最大行程时至油门踏板参考点A的距离X=13512,制动踏板至方向盘的下边缘L13=MIN590离合器踏板至制动踏板0-1013,油门踏板至制动踏板的高度差L52=大约50咱们公司用的都是大众的踏板设计标准，他们编写的这个标准的数据大多来源于捷达轿车，其实大众的标准中的有的参数已经过时，比如制动踏板和离合踏板高度，现在的踏板高度一般都达不到145mm。
最新车辆工程论文题目
最新车辆工程论文题目车辆在现代社会中使用广泛，它关系着中国经济建设支柱产业之一的汽车工业及交通运输事业的振兴和发展，并对农业现代化和国防装备现代化具有重大的影响。
下面我们就来探讨一下有关车辆工程论文的题目。
1、非光滑系统的动力学及其在车辆工程中的应用2、车辆工程专业本科课堂教学评价研究3、铰接转向工程车辆侧倾稳定性研究4、混合动力工程车辆自动变速换挡策略及控制方法研究5、工程车辆自动变速智能控制系统试验研究6、提高工程车辆智能变速性能的综合控制研究7、工程车辆节能换挡规律智能控制方法研究8、工程车辆翻车保护结构设计方法与试验研究9、工程车辆液压动力学关键问题的理论研究与试验台建设10、车辆排气污染物测试技术研究与工程实现11、工程车辆落物和翻车保护结构性能计算机仿真及试验研究12、工程车辆三参数模糊自动换挡规律研究13、工程车辆三参数最佳换挡规律及控制方法研究14、基于支持向量机的工程车辆自动变速方法研究15、工程车辆翻车事故中司机保护系统性能研究16、双铰接轮式越野工程车辆机液复合驱动系统研究17、工程车辆自动变速器建模与换挡控制18、工程车辆车架的拓扑优化与减重设计19、铰接式工程车辆倾翻稳定性与防倾翻预警策略研究20、工程车辆波纹翅片散热器特性分析与应用研究21、某轿车机械式紧急制动辅助装置设计与仿真研究22、宽轨机车运输车转向架设计及动力学分析23、工程车辆联网系统及软件平台设计24、叠经中空结构机织复合材料的结构设计及力学性能研究25、地铁土建工程投资控制研究26、基于6-σ的某轻型车制动跑偏的分析与改进27、基于数据仓库的汽车故障统计分析软件研究与应用28、基于道路自识别的智能汽车控制系统设计29、旋转冲压转子气流激振力作用下的动力学响应30、基于稳健性优化的乘员约束系统性能改进31、汽车侧向防撞预警系统的研究32、汽车驱动轮电子差速控制方法研究33、基于分形插值函数的路面不平度的模拟研究34、运动型多功能汽车防侧翻控制与评价方法研究35、两类复合弹簧系统的运动复杂性分析36、生态城市规划下的现代轨道交通系统设计研究37、面向城市工况的LPG公交车用发动机动力性能研究38、微型纯电动车车架结构性能分析与优化39、基于多维模糊控制的汽车半主动悬架仿真及研究40、空间网壳结构主动抗震控制理论与试验研究41、四轮独立驱动电动汽车控制策略的研究42、智能车视觉导航中路径识别技术的研究43、华瑞汽车制造执行信息系统分析与设计44、道路自动识别与控制的智能车系统的研究45、某轿车悬架运动特性分析及线性区操纵稳定性客观评价46、基于模糊控制的汽车ABS在环仿真实验平台研究47、输出假设对大学生英语分词状语短语习得影响的实证研究48、乘员约束系统仿真模型的建立及参数分析与优化49、模拟驾驶视景系统设计与实现50、基于无刷直流电动机的电动汽车差速控制设计51、基于变刚度的车辆悬架减振系统设计研究52、配戴近视镜驾驶者的驾驶疲劳检测53、基于DSP的电动高尔夫球车数字化驱动系统的研究54、超限治理对汽车产品的影响55、平行泊车方法研究与仿真56、智能车定向天线跟踪系统的研究与开发57、金属带式无级变速器电控单元硬件在环仿真研究58、轻型电子机械制动汽车横摆与侧偏控制研究59、驱动与制动工况轮胎模型研究60、汽车底盘集成及其控制技术研究61、智能车载红外视觉预警系统关键问题研究62、道路模拟试验台CMAC与PID复合控制仿真研究63、基于ARM7的双驱电动车控制系统设计64、基于视觉导航的智能车系统研究65、山西农村客运车辆发展研究66、高压低噪恒流量离心泵动力学研究67、城市道路车道变换微观模型及仿真研究68、基于MATLAB的单目视觉车辆测距技术研究69、汽车悬架非线性振动特性分析70、宽电压特种信号灯对AM波段产生低干扰的技术研究71、发动机排放技术的应用分析72、微型车怠速不良原因与控制措施73、柴油机电子控制系统的发展74、我国汽车尾气排放控制现状与对策75、发动机自动熄火的诊断分析76、汽车发动机的维护与保养77、柴油机微粒排放的净化技术发展趋势78、汽车污染途径及控制措施79、现代发动机自诊断系统探讨80、关于奔驰300SEL型不能着车的故障分析81、奔驰Sprinter动力不足的检测与维修82、上海通用别克发动机电控系统故障的诊断与检修83、现代伊兰特发动机电控系统故障的诊断与检修84、广本雅阁发动机电控系统故障的诊断与检修85、电子燃油喷射系统的诊断与维修86、帕萨特1.8T排放控制系统的结构控制原理与检修87、广本雅阁排放控制系统的结构控制原理与检修88、汽车发动机怠速成抖动现象的原因及排查方法探讨89、汽车排放控制系统的检修90、上海帕萨特B5电子燃油喷射系统的诊断与维修91、论汽车检测技术的发展92、奥迪A6排放控制系统的结构控制原理与检修93、丰田凌志400发动机电控系统故障的诊断与检修94、奥迪A6B5电子燃油喷射系统的诊断与维修95、标致307电子燃油喷射系统的诊断与维修96、捷达轿车发动机常见故障分析与检修97、汽车转向盘摆振故障分析98、防抱死系统在常用轿车上的使用特点分析99、汽车底盘的故障诊断分100、汽车的常用转向系统的性能分析101、汽车变速箱故障故障诊断102、安全气囊的发展与应用103、汽车制动系统故障诊断104、分析国产几种汽车行走系统特点105、分析国产几种汽车制动系统特点106、分析国产几种汽车转向系统特点107、机电液一体化技术在汽车中的应用108、丰田系列ABS故障诊断方法的探讨109、通用系列ABS故障诊断探讨110、奔驰560SEL车型ABS系统故障案例分析111、AL4自动变速器的结构控制原理与检修112、汽车四轮定位的探讨113、T65E自动变速器的结构控制原理与检修114、上海通用别克转向系统故障的诊断与检修115、上海通用别克制动系统故障的诊断与检修116、现代伊兰特转向系统故障的诊断与检修117、现代伊兰特制动系统故障的诊断与检修118、SONATA制动系统的结构控制原理与检修119、电控悬架系统的结构控制原理与检修120、上海帕萨特B5自动变速器的结构控制原理与检修121、丰田佳美制动系统的结构控制原理与检修122、丰田凌志400悬架系统的结构控制原理与检修123、标致307制动系统故障的诊断与检修124、标致307手动变速器的结构控制原理与检修125、上海通用别克悬架与车桥故障分析与检修126、电控液动式自动变速器的结构控制原理与维修127、分析轮胎性能对汽车行走行使的影响128、捷达轿车底盘常见故障分析与检修129、汽车转向系课件设计130、汽车ABS综述131、车用防抱死制动系统设计132、汽车蓄电池的维护与故障控制133、信息技术在汽车中的应用134、现代汽车渗漏故障与控制技术135、汽车点火系统故障诊断136、丰田凌志400空调控制系统分析137、桑塔纳故障诊断方法的研究138、汽车空调技术浅析139、蒙迪欧的空调系统分析140、氧传感器故障检测141、传统诊断在轿车维修中的应用本专业注重综合素质和创新能力的培养，重视教育与社会需求相结合、理论与实践相结合。
2009款北京现代伊兰特悦动1.8L原厂GSW版电路图手册(上册)
2008 > 1.8 DOHC MFI > 一般事项
符号
故障查找指令
电线维修
电源分布
电源分布
电源分布
电源分布
电源分布
电源分布
搭铁分布
搭铁分布
搭铁分布
搭铁分布
搭铁分布
保险丝熔断;继电器信息
保险丝熔断;继电器信息
保险丝熔断;继电器信息
保险丝熔断;继电器信息
室内保险丝分布
室内保险丝分布
室内保险丝分布
室内保险丝分布
室内保险丝分布
充电系统
充电系统
起动系统
起动系统
MFI 控制系统
MFI 控制系统
MFI 控制系统
MFI 控制系统
MFI 控制系统
冷却系统
冷却系统
冷却系统
自动变速器控制系统
自动变速器控制系统
变速杆锁系统 2008 > 1.8 DOHC MFI > 换档和钥匙闭锁系统。
汽车制动系统的设计及仿真
汽车制动系统的设计及仿真任务书1．设计的主要任务及目标汽车制动器是制动系中最重要的一个部件，是制动系统中用以产生阻碍汽车运动或运动趋势的力的部件。
凡是利用固定元件与旋转元件工作表面的摩擦而产生制动力矩的制动器都成为摩擦制动器。
摩擦制动器可分为鼓式和盘式两大类。
前者的摩擦副中的旋转元件为制动鼓，其工作表面为圆柱面；后者的旋转元件则为圆盘状的制动盘，以端面为工作表面。
2．设计的基本要求和内容（1）了解汽车制动系统的工作过程。
（2）熟悉汽车制动系统的设计过程和设计参数。
（3）结合汽车制动性能要求设计汽车制动器。
（4）结合三维建模软件，并实现制动器的运动仿真。
3．主要参考文献[1] 王望予.汽车设计[M].北京:机械工业出版社,2004[2] 余志生.汽车理论[M].北京:机械工业出版社,2003[3] 陈家瑞.汽车构造[M].北京:机械工业出版社,2003[4] 林秉华.最新汽车设计实用手册[M],黑龙江:黑龙江出版社,2005[5] 张尉林.汽车制动系统的分析与设计[M].北京:机械工业出社,20024．进度安排注：一式4份，系部、指导教师各1份、学生2份：[毕业设计]及答辩评分表各一份汽车制动系统的设计及仿真摘要：汽车的制动系是汽车行车安全的保证，许多制动法规对制动系提出了许多详细而具体的要求，这是我们设计的出发点。
从制动器的功用及设计的要求出发，依据给定的设计参数，进行了方案论证。
对各种形式的制动器的优缺点进行了比较后，选择了浮动钳盘的形式。
这样，制动系有较高的制动效能和较高的效能因素稳定性。
随后，对盘式制动器的具体结构的设计过程进行了详尽的阐述。
选择了简单液压驱动机构和双管路系统，选用了间隙自动调节装置。
在设计计算部分，选择了几个结构参数，计算了制动系的主要参数，盘式制动器相关零件的设计计算。
关键词: 制动器，同步附着系数，制动盘，制动钳Automobile brake system design and simulationAbstracts：The braking system in a vehicle guaranteed the safety of driving .Many rules and regulations have been made for the braking system in detail, which is the starting of our design.Firstly, I demonstrate the project on the base of the function of the brake, And analysis their strong point and shortcomings .I choose the form of front-disked. In this way, the braking system have higher braking efficiency and high stability of the performance factors. Subsequently, the specific structure of the disc brake design was elaborated in detail.I designed the hydraulic drive system and two-pipe system and selected clearance automatic adjusting device.In the calculate part .I chosen several structural parameters, calculated the main parameters of the braking system drive mechanism.Key words：disc brakes，synchronous attachment coefficient，brake disc，brake caliper目录1 绪论 (1)1.1 课题研究的目的及意义 (1)1.2制动系统研究现状 (1)1.3课题设计思路 (3)2制动系统概述 (4)2.1制动系的类型 (4)2.2汽车制动系统组成 (4)2.3 制动器的组成 (5)2.4 制动器的要求 (5)2.5 制动器的种类 (7)3 汽车参数计算 (14)3.1汽车的基本参数 (14)3.2 制动系的主要参数及其选择 (15)3.3 盘式制动器的结构参数与摩擦系数的确定 (16)3.4 制动衬块的设计计算 (18)3.5 摩擦衬块磨损特性的计算 (19)4 制动器主要零件的结构设计 (21)4.2 制动钳 (21)4.4 摩擦材料 (21)4.5 盘式制动器间隙的调整方法及相应机构 (22)4.6 制动驱动机构的结构型式选择与设计计算 (22)结论 (25)参考文献 (26)致谢 (27)附录 (28)1 绪论1.1 课题研究的目的及意义汽车的设计与生产涉及到许多领域，其独有的安全性、经济性、舒适性等众多指标，也对设计提出了更高的要求。
