大型锻件的热处理.
大型锻件锻后热处理基本要求

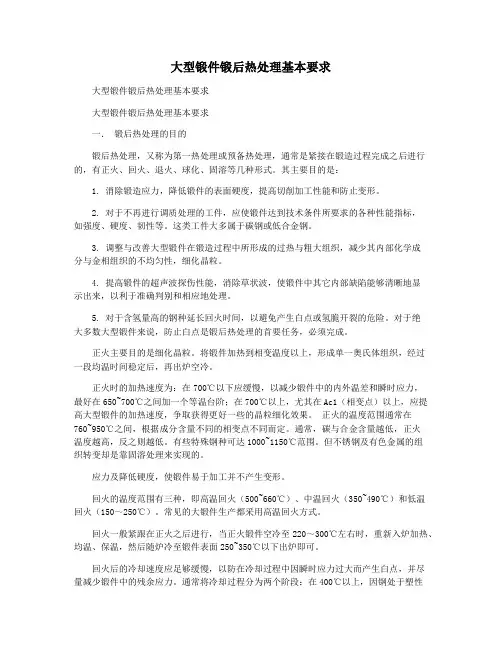

大型锻件锻后热处理基本要求大型锻件锻后热处理基本要求大型锻件锻后热处理基本要求一．锻后热处理的目的锻后热处理，又称为第一热处理或预备热处理，通常是紧接在锻造过程完成之后进行的，有正火、回火、退火、球化、固溶等几种形式。
其主要目的是：1. 消除锻造应力，降低锻件的表面硬度，提高切削加工性能和防止变形。
2. 对于不再进行调质处理的工件，应使锻件达到技术条件所要求的各种性能指标，如强度、硬度、韧性等。
这类工件大多属于碳钢或低合金钢。
3. 调整与改善大型锻件在锻造过程中所形成的过热与粗大组织，减少其内部化学成分与金相组织的不均匀性，细化晶粒。
4. 提高锻件的超声波探伤性能，消除草状波，使锻件中其它内部缺陷能够清晰地显示出来，以利于准确判别和相应地处理。
5. 对于含氢量高的钢种延长回火时间，以避免产生白点或氢脆开裂的危险。
对于绝大多数大型锻件来说，防止白点是锻后热处理的首要任务，必须完成。
正火主要目的是细化晶粒。
将锻件加热到相变温度以上，形成单一奥氏体组织，经过一段均温时间稳定后，再出炉空冷。
正火时的加热速度为：在700℃以下应缓慢，以减少锻件中的内外温差和瞬时应力，最好在650~700℃之间加一个等温台阶；在700℃以上，尤其在Ac1（相变点）以上，应提高大型锻件的加热速度，争取获得更好一些的晶粒细化效果。
正火的温度范围通常在760~950℃之间，根据成分含量不同的相变点不同而定。
通常，碳与合金含量越低，正火温度越高，反之则越低。
有些特殊钢种可达1000~1150℃范围。
但不锈钢及有色金属的组织转变却是靠固溶处理来实现的。
应力及降低硬度，使锻件易于加工并不产生变形。
回火的温度范围有三种，即高温回火（500~660℃）、中温回火（350~490℃）和低温回火（150～250℃）。
常见的大锻件生产都采用高温回火方式。
回火一般紧跟在正火之后进行，当正火锻件空冷至220～300℃左右时，重新入炉加热、均温、保温，然后随炉冷至锻件表面250~350℃以下出炉即可。
42CrMo钢大型环锻件的热处理工艺改进_戴玉同
的生成与长大居于主导地位， 随着时间的延长， 球形奥 ［6 ］ 氏体数量增多并稳定长大 。 但在相变初期， 亦有少 量针形奥氏体生成， 不过随着保温时间的延长针形奥 氏体逐渐被稳定长大的球形奥氏体所吞食 ， 终至完全 消失， 最后在相变完成时， 粗大的原始奥氏体晶粒消 ［7 ］ ， 失 钢的组织得到明显细化 。 而且在 650 ℃ 以后的 加热速度比原工艺大了， 因为此时材料已处于塑性状 态， 尽量提高材料的加热速度， 可以加大材料在发生加 热转变时的过热度， 争取获得一定程度的组织细化的 效果。
%） 表 1 42CrMo 钢的化学成分（ 质量分数， Table 1 Chemical composition of 42CrMo steel （ wt%）
C Si Mn Cr P ≤ 0． 025 S ≤ 0． 250 Ni ≤ 0． 3 Mo Al Cu ≤ 0． 25 Fe 余量
0． 41 ～ 0． 17 ～ 1． 60 ～ 1． 00 ～ 0． 45 0． 37 0． 80 1． 20
第 39 卷 2014 年
第1 期 1月
Vol. 39 No. 1
HEAT TＲEATMENT OF METALS
January 2014
42CrMo 钢大型环锻件的热处理工艺改进
1 戴玉同 ，陈 2 2 洪 ，钱喜根
（ 1． 张家港海陆环形锻件有限公司， 江苏 张家港 215600 ； 2． 江苏大学 材料科学与工程学院， 江苏 镇江 212013 ）
锻件在热处理前非常重要的工序。大型环锻件经锻造 后为防止白点的产生， 需进行去氢处理， 而锻后热处理 可以达到这一目的， 并且可以消除锻造应力， 调整与改 善大型锻件在锻造过程中所形成的过热和粗大组织 ， 降低环锻件内部化学成分与金相组织的不均匀性 ， 为 环锻件的最终热处理作组织准备
锻件常用的热处理方法退火
锻件常用的热处理方法退火
锻件常用的热处理方法之一是退火。
退火是指将金属加热到一定温度，保温一段时间后，以适当速度冷却至室温。
退火可以改善锻件的组织性能，减轻内应力，提高机械性能和加工性能。
常见的退火方法有以下几种：
1. 全退火：将锻件加热到高于临界温度，保温一定时间后冷却。
适用于各种锻件。
2. 球化退火：将锻件加热至高于临界温度，保温一段时间后通过较慢的冷却使组织转变为球状。
适用于合金钢、工具钢等。
3. 精细退火：将锻件加热至高于临界温度，保温后通过较快的冷却获得细小的晶粒尺寸。
适用于提高锻件的强度和韧性。
4. 均匀退火：将锻件加热至高于临界温度，保温后通过较慢的冷却使晶粒尺寸得到均匀分布。
适用于大型锻件或晶粒不均匀的锻件。
5. 线加热退火：采用电阻加热或电子束加热，将锻件加热至退火温度，通过较慢的冷却进行退火。
适用于特殊形状或大型锻件。
这些退火方法的选择要根据锻件的具体材料和要求来决定，以达到锻件组织和性
能的优化。
大型锻件锻后热处理的研究及注意事项
河北汇 工机械设备有 限公 司 （ 巨鹿 ０ ５ ５ ２ ５ ０ ） 杨钟胜
大 型 锻 件 的 白点 和氢 脆 缺 陷 的危 害性 很 大 ，所
以 大 型锻 件 锻 后 热 处 理 要 求 防 止 白点 和 氢 脆 ，同
瞬 间 形成 ，而 是 逐 渐 形成 的 。从 停 锻到 出现 白 点 ， 需 要 经 历一 段时 间 ，这 段时 间称 之 为 白 点形 成 的孕 育 期 或潜 伏 期 。孕 育 期 的长 短取 决 于钢 的含 氢量 ， 同时 也取 决 于锻 件 的厚 度 。
力 ，重结 晶细 化 晶粒 ，同时 去 氢 。
１ ． 有关钢 中白点 的基本概念
（ １ ）白点的危害性 白点是过 高 时 ，钢 显著 变
脆 ，从 本 质来 看 ， 白点也 属 于脆 性 破 坏 。 白点 的存 在 使 钢 的 力学 性 能 特 别 是 横 向 塑 性 和 韧 性 急 剧 降 低 ，成 为最 危 险 的断 裂源 ，严 重影 响 零件 的 使 用性 能 和 寿 命 。 因此 ，锻 件 中一 旦 发现 白点 ，则 该 锻件 必须 报 废 。 （ ２ ） 白点 的 形 貌 在 锻 件 的 纵 向断 裂 面 上 呈
中含有足够数量的氢是形成白点的必要条件，内应
力 的存 在具 有 促进 白点形 成 的作 用 。 （ ５ ）白 点 的 三大 特 点 ① 白点 从 来 不 在 锻 件 的 表面 形 成 。根 据 有 关资 料表 明 ，其形 成 总是 在 锻 件 内部 ，含有 白点 的 区域 离锻 件 表 面有 相 当一 段 距 离 ，约 ５ ０ ｍｍ。② 白点是 在 锻 后 ，当 锻件 冷 却 到 比
即进 行 锻后 去 氢 退火 。
大型耳轴锻件热处理工艺
常见问题与解决方案
组织不均
可能是由于加热不均匀或冷却不 当引起的，可通过优化加热和冷 却工艺解决。
变形超差
热处理过程中产生的应力可能导 致锻件变形，可通过合理安排加 工工序和进行热处理前后的矫形 来减小变形。
表面质量不佳
可能是由于氧化、脱碳等原因造 成的，可通过改善气氛控制和选 择合适的保护涂层来提高表面质 量。
要求
为了保证大型耳轴锻件的性能和使用 寿命，需要采用合理的热处理工艺来 优化其内部组织结构，提高其综合性 能。
热处理工艺的发展历程与趋势
发展历程
热处理工艺经历了从传统热处理到真空热处理、从单一工艺 到复合热处理的发展过程，不断向着高效、节能、环保的方 向发展。
趋势
未来热处理工艺将更加注重智能化、绿色化、数字化发展， 如采用智能控制技术实现工艺参数的精确控制，采用环保能 源和材料减少污染，以及通过数字化技术实现热处理过程的 实时监控和远程控制。
热处理工艺的定义与重要性
热处理工艺定义
热处理是利用加热和冷却的方法，改 变金属材料的内部组织结构，以达到 改善其机械性能的一种工艺。
重要性
热处理是金属材料加工过程中的重要 环节，通过合理的热处理可以显著提 高材料的力学性能、耐腐蚀性能和加 工性能，延长使用寿命。
大型耳轴锻件的特点与要求
特点
大型耳轴锻件通常具有较大的尺寸和 较复杂的结构，同时对强度、韧性和 耐磨性等性能要求较高。
冷却与回火
冷却
根据不同的热处理工艺要求，采用不同的冷却方式，如空冷、水冷或油冷等。
回火
将锻件加热至回火温度，并保持一定时间，以稳定组织结构和消除内应力。
后处理
检查与修整
对热处理后的锻件进行检查，修整其形状和尺寸，确保符合要求。
60crmnmo热处理
60CrMnMo是一种高强度合金结构钢，常用于制造需要高硬度、高强度和良好韧性的部件，如大型锻件、模具、轴类零件等。
以下是60CrMnMo热处理的一般步骤和注意事项：1. 预热处理：退火：为了改善其切削加工性能，可以进行完全退火处理。
将钢材加热到850-900℃，保温足够的时间（根据工件厚度决定），然后在炉中或空气中缓慢冷却。
2. 淬火：加热：将钢材加热到淬火温度，对于60CrMnMo，通常为830-860℃。
保温：在淬火温度下保持一定时间，以确保整个工件内部均匀加热。
淬冷：使用适当的淬火介质进行冷却，由于60CrMnMo的淬透性不是很好，一般采用油淬或水-油复合淬火。
大截面部件可能需要先用水快速冷却，然后再转移到油中冷却，以减少淬火应力和变形。
3. 回火：回火应在淬火后尽快进行，以消除淬火应力和调整工件的机械性能。
回火温度根据所需的硬度和韧性选择，对于60CrMnMo，一般在500-600℃范围内进行两到三次回火。
每次回火后应充分冷却至室温，然后才能进行下一次回火。
4. 表面处理：根据应用需求，可能需要进行表面硬化处理，如氮化、渗碳或感应硬化等，以进一步提高表面硬度和耐磨性。
注意事项：热处理过程中应严格控制加热和冷却速率，以避免产生过大的热应力和组织变化导致的性能下降。
淬火介质的选择应考虑工件的尺寸、形状和性能要求，以防止裂纹和变形的发生。
回火温度和次数应根据具体的材料特性和使用条件进行调整，以达到最佳的硬度、强度和韧性平衡。
热处理后的工件应进行机械性能测试，如硬度测试、拉伸试验和金相检验等，以确保其满足设计要求。
请注意，以上是一般的热处理指导原则，实际操作应根据具体工件的尺寸、形状、性能要求以及所用设备的条件进行适当调整，并遵循相关的标准和规范。
在进行热处理时，建议由专业的热处理工程师或技术人员进行操作和监控。
大型锻件的热处理
冷却工艺
回火冷却
大型锻件
一般在400℃以上的冷却速度应控制在50℃／h～ 高温回火 (≥450℃)后必须采用水冷或油冷等冷却较5℃／h，对于40Cr、3Cr13 等钢具有明显可逆回火脆性的材料，该种方法将使该材料的冲击韧性 显著降低。回火冷却时应考虑以下两点：①对无高温回火脆性材料， 如45、35CrMo、42CrMo、45CrMo钢等，采用随炉冷却或空冷的缓 慢冷却方式。②对具有高温回火脆性的材料，如40Cr、3Cr13、Crl2 钢等，在低温回火快的方式进行冷却，以避免出现回火脆性，为了进 一步消除由于回火冷却带来的应力，然后补充进行一次400C左右的 去除内应力退火。
BJTU
大型锻件热处理工艺
10224006 郭睿
北京交通大学
北京交通大学
目录大Βιβλιοθήκη 锻件研究原因大型锻件热处理缺陷
热处理工艺
研究原因
大型锻件
大型锻件是指用1000t或更大吨位水压机或其他 千吨以上压力机生产的锻件。随着大型锻件的尺寸 和重量的增加，热处理时有效厚度也随之发生变化。 由于截面的增大，不可避免地存在成分偏析、非金 属夹杂、显微空隙等冶金缺陷，再加上相变潜热的 影响，在加热和冷却过程中产生的应力较大，极易 引工件的畸变和开裂。
图示_02
大型锻件
大型锻件热处理 常见缺陷
大晶粒
晶粒不均匀
冷硬现象
裂纹 飞边裂纹 局部充填不足
龟裂 碳化物偏析级别不符要求
飞边裂纹 带状组织
热处理工艺
大型锻件
正火和淬火的加热
正火和淬火的加热
回火加热
正火和淬火冷却 回火冷却
加热工艺
正火和淬火的加热
大型锻件
大型锻件特别是合金钢锻件，在加热方式上应采用阶梯升温方式加热。有关 资料表明l2 J大型锻件在350℃～500℃以及600℃～800℃时工件表面与心部存在 最大温差，差值在300℃～400℃左右。因此采用在450℃与650℃保温一段时间， 然后再升温的加热方法是比较合适的。大型锻件正火和淬火加热温度的选择，理 论上与小型锻件是一致的，应取理论加热温度的上限，以保证偏析区也能达到相 应的正火或淬火温度，使工件充分奥氏体化。装炉温度≤400℃，并在450℃保持一 定时间，以进一步减小锻件在蓝脆温度范围 (250℃ ～ 350℃)内的温差。在 450℃ 保温之前由于锻件温度低，仍处于线弹性状态，如果表面与心部温差引起的热应 力过大，可致锻件在加热过程中早期开裂。因此，保温前加热速度一般控制在 30℃ ／ h-70℃ ／ h ； 450℃ 保温后可适当加快升温速度但不能超过 100℃ ／ h ～ 15012／ h。锻件经过 650℃ 保温后，心部与表面还可能存在温差，但由于锻件处 于塑性状态，尤其是当锻件加热到临界点温度以上时，相变超塑性伴随产生，因 而导致开裂的可能性极小，此时可按设备功率升温。均温时间凭经验目测决定， 锻件表面温度均匀一致并和炉墙颜色相同时为止，工艺不做要求，均温结束即开 始保温。
大型筒体和封头的热处理
大型筒体和封头的热处理厚壁容器材料的各种性能主要靠钢中加入C 和合金元素来保证，一旦成分确定之后,热处理则起决定性作用，特别是对厚截面制件的韧性而言,没有一个合理的热处理制度就难以达到要求的指标。
实践说明,锻件的预备热处理和其后的性能热处理都是达到预期目标的必要手段。
一、预备热处理预备热处理通常是在锻后热处理中完成。
由于冶炼技术的进步，钢中氢含量和杂质元素已得到了有效控制，所以锻后热处理的主要目的是调整和细化晶粒，为性能热处理做组织准备以及接受粗加工后的超声波探伤。
通过对A533B 钢研究后指出，铁素体、贝氏体及马氏体型显微组织的微观解理断裂应力）两者主要由碳化物尺寸和分布来控制，特别是在组织中出现最粗的碳化物时，显得最有害于韧性。
因此，预备热处理还有改善碳化物尺寸和分布的任务。
防止大型锻件中的晶粒粗大和不均匀，除了要在冶炼、铸锭和锻造中采取必要措施外，在热处理中应得到尽量的补偿。
一般是采用多次正火的方法细化晶粒，第一次的奥氏体化温度要高些,有利于合金元素的扩散，,消除微区偏析，并割断原始粗晶与再奥氏体化后晶粒之间的联系，但这时得到的晶粒要粗些。
第二次奥氏体化时则选择晶粒不致发生显著长大的温度。
对25CrNi3MoVA 钢大锻件研究后提出了细化高淬透性钢大锻件奥氏体晶粒的基本原则，首先要在两个临界温度区向内实现快速加热,其次是采用多次中间热处理，包括加热到Ac3+10℃，使阿尔法—7转变完全地进行和形成奥氏体合金化程度最低,以及从Ac3+10℃缓慢冷却，使过热组织于奥氏体在珠光体区内完全分解时(在冷却过程中可采用在珠光体区奥氏体稳定性最小的温度等温保持)被破坏掉。
最后在压低温度下进行淬火,保证锻件完全淬透而得到贝氏体组织。
研究了用中间高温回火对不同形态贝氏体组织的26CrNi3MoVA 钢类粗晶转子二次加热时晶粒细化的影响后指出，将预先650℃回火的粗晶粒钢以50℃/h 的速度加热到860℃时，无论是由于加热到奥氏体化温度时的再结晶过程，还是由于随后等温转变和二次结晶时形成铁素体-渗碳体组织，都可以达到晶粒细化。
大型锻件的调质热处理实践
致 时为均温终了。但一般 来说 ，这 种 目测均温时 间并
大型锻件在生产 过程 中，往往需 要多次热处理 。锻
不理想 ，时间的长短伸缩性大 。因此 ，通常取保温时间的 ｌ ． ～１５倍作 为均温时间。保 温时间的选取 ，则 依据 工件
造成形后 的热处理被称为锻后热处理或叫做预备热处理。
这些锻件基本上都 是由钢锭直接锻成 一件或两件 ，因此 钢锭 中的许多缺陷被保持下来 ，例如化学成分的不均匀 ，
疏松 的程度大 ，组 织的不均匀 ，存在 较多 的气孔 、夹 杂 而且分布不均 ，以及存在着较大 的热 处理应 力等。一般
问保 温过后的加热 速度可以快些 ，一般 的设 备在较高温
温度的 Ｌ限 ，有时依据锻件 的成 分偏 析及加热设 备的条
件 ，采用差温加热 的方法以满足实际需要 。
对重要的锻件 多采用新 的淬火介质和 冷却方法。本文所
着重介绍的冷却方法是水冷 、油冷 、水淬油冷却方法 。
第一 ，水冷。碳素钢锻件 及低合金钢 锻件的碳 当量 ≤Ｏ ７ ％时 ，都可 以水冷，锻 件经水 冷再经高 温 回火后 ．５
选取。对中 、高合金钢取上限，其余钢种取 中下限。
２ 大型锻件的淬火冷却 ．
大型锻件在淬火冷却时 ，最关键 的是选择 合适 的冷 却速度 ，其次是锻件 的终冷温 度。终 冷温度 的选取主要 依据锻件的内在质量 。一般来说 ，大型锻件在 调质之前 都要进行检测和探伤 ，检测结果符 合技术条件 要求 的锻 件，一般都可 以选取 ５ ０～ｌ０ ５ ℃作为锻件的终冷温度。 大锻件常用的淬火冷却方式较多 ，对一般锻件 而言 ， 多数情况 下采 用 水 冷 、油 冷 、水一 冷却 和 水一 冷 却。 油 空
不锈钢锻件的热处理
不锈钢锻件的热处理不锈钢锻件是一种常见的金属制品，广泛应用于机械、汽车、航空航天等领域。
在制造过程中，热处理是不锈钢锻件必不可少的环节之一。
热处理可以改变不锈钢锻件的组织结构和性能，以满足不同的使用要求。
不锈钢锻件的热处理一般包括退火、淬火和回火等工艺。
退火是最常用的热处理方法之一，其目的是通过加热和冷却过程，使不锈钢锻件达到一定的组织结构和性能。
退火可以消除锻造过程中的应力，提高不锈钢锻件的塑性和韧性，同时降低硬度。
在退火过程中，温度、保温时间和冷却速度等因素需要严格控制，以保证不锈钢锻件的质量。
淬火是通过迅速冷却不锈钢锻件，使其产生硬度和强度的提高。
在淬火过程中，不锈钢锻件的温度要控制在临界区域，以保证组织结构的变化。
淬火后的不锈钢锻件具有较高的硬度和强度，但同时也会产生较高的脆性。
因此，为了提高不锈钢锻件的韧性，需要进行回火处理。
回火是一种通过加热不锈钢锻件，然后进行适当冷却的热处理方法。
回火可以降低不锈钢锻件的硬度和脆性，提高其韧性和塑性。
回火温度和时间的选择是关键，需要根据不锈钢锻件的具体要求进行合理的调整。
过高的回火温度和时间会导致不锈钢锻件的硬度过低，而过低的回火温度和时间则会导致不锈钢锻件的硬度过高。
在不锈钢锻件的热处理中，还需要注意一些其他因素。
首先，不锈钢锻件在加热过程中应避免过快或过慢的加热速度，以免产生不均匀的组织结构。
其次，在冷却过程中应选择适当的冷却介质，以控制冷却速度。
最后，热处理后的不锈钢锻件还需要进行表面处理，以提高其耐腐蚀性能和美观度。
不锈钢锻件的热处理是提高其性能和质量的重要环节。
通过合理的退火、淬火和回火工艺，可以使不锈钢锻件具有较高的硬度、强度、韧性和塑性。
然而，在实际生产中，热处理的工艺参数需要根据不同的不锈钢材料和具体要求进行调整，以确保不锈钢锻件的质量和性能达到预期目标。
大型锻件锻造加热规范
水压机锻件锻造加热规范一表1是常用锻钢的锻造温度范围，表2是常用锻钢的分组。
对表1,表2 中未列入的钢种，按化学成份相近的钢号确定。
二表3是热锻钢锻造加热规范。
热锻钢是指表面温度》550'C的钢锭或钢坯。
对于温度在400至550E之间者，应先按下表规定均热后，再按热锻钢加热。
表面温度低于400C,截面大于1000mm的热锻钢，由车间技术组或现场值班人员临时制定专用加热曲线。
注：钢锭表面温度采用高温计或红外线测温仪测量。
测量部位在钢锭冒口线以下100mm左右的凹面上。
三、表4至衰6是各组冷锻钢锻造加热规范冷锻钢是指在常温下存放的钢锭或钢坯，对于放在露天跨的冷锻钢，冬季（当年11月至下年2月）入炉加热前，需先吊至车间内避风处放2至3天后再入炉加热。
I.表列升温时间是总加热时间组成部份（总加热时间=升温时间+保温时间）。
对于热锻钢加热，在保证总加热时间的前提下，升温时间可根据实际加热情况缩短，但保温时间则应相应增长。
2•当具备采用高温计（或红外线测温仪）测定料温的条件时，对于热锻钢加热的升温时间及冷锻钢加热经750C保温后的升温时间的确定，可按实际升温时间计。
实际升温时间是指从开始升温到采用高温计测定料温的确达到始锻温度止这一段加热时间。
保温时间仍按表列值要求。
3.采用“ WHF '法锻造时转子及与转子质量要求相当（主要是指超声波探伤要求）的重要锻件，保温时间按表列值的2 倍计，其余锻件按表列值的1.5 倍计，采用“ JTS”法锻造时保温时间均按表列值的1. 2倍计。
4•进行镦粗的I、U、川组钢，，保温时间应按表列值增加30% .对于压钳口工序，各组钢的保温时间均可按表列值减少30-40％。
5、热锻钢的再加热，返炉时其表面温度》1100C时，，保温时间可按表列值减少40—50%，若表面温度在1000-1100C时，保温时间可按表刮值减少30-40%。
当需要执行此规定时，锻坯返炉的表面温度，由车间现场值班人员和中间检查人员共同确认。
大型耳轴锻件热处理工艺研究
大型耳轴 锻件热处理工 艺研 究
郎庆斌 ，郑三妹 ， 殷 立涛 ，于慎君 ， 李 光 ， 刘 晓恩
７ １ ０ ０ ３ ） （ 中信重工机械股份有限公司， 河南 洛阳 ４
摘 要 ： 通过对 １ ８ Ｃｒ Ｍｎ Ｍｏ Ｂ钢 进 行 不 同温度 的 淬 火 、 回 火调 质 处理 ， 测 定其 力 学性 能 ， 并 对 其 显微 组 织进 行对 比分 析 ， 找 出合 理 的热 处 理 工 艺 范 围． 结果 表 明 ： １ ８ Ｃ ｒ ￣９ ０ ０℃ ， 大型耳轴水淬后在 ５ ６ ０ ￣５ ８ ０℃ 回火， 具有 良好的强韧性 ， 性能完
全 达到技 术要 求 ．
关 键词 ：１ ８ Ｃｒ Ｍｎ Ｍｏ Ｂ钢 ；力 学性 能 ； 淬 火温度 ； 耳 轴 中图分 类号 ： ＴＧ １ ５ ６ ． ６ 文 献标 志码 ： Ａ
ＹＵ Ｓ ｈ ｅ ｎ — ｊ ｕ ｎ ， Ｌ Ｉ Ｇｕ ａ ｎ ｇ ， Ｌ Ｉ Ｕ Ｘｉ ａ ｏ — ｅ ｎ
（ ＣＩ Ｔ Ｉ Ｃ Ｈｅ ａｖ ｙ Ｉ ｎ ｄ ｕ ｓ ｔ ｒ ｉ ｅ ｓ Ｃｏ． ，Ｌｔ ｄ． ，Ｌｕ ｏ ｙ ａ ｎ ｇ ２ ０ ０ ０ ９ ３，Ｃｈ ｉ ｎ ａ）
进行性能检验． 由于工件截 面较大， 影 响合金淬透 性， 热处 理 工艺 是 否 合 理 对 锻 件 力 学 性 能 影 响 很 大， 需通过热处理工艺试验来研究 １ ８ Ｃ ｒ Ｍｎ Ｍｏ Ｂ钢
锻件常用的热处理方法有哪几种
热处理工艺一般包括加热、保温、冷却三个过程，有时只有加热和冷却两个过程。
这些过程互相衔接，不可间断。
钢铁整体热处理大致有退火、正火、淬火和回火四种基本工艺。
退火是将工件加热到适当温度，根据材料和工件尺寸采用不同的保温时间，然后进行缓慢冷却，目的是使金属内部组织达到或接近平衡状态，获得良好的工艺性能和使用性能，或者为进一步淬火作组织准备。
正火是将工件加热到适宜的温度后在空气中冷却，正火的效果同退火相似，只是得到的组织更细，常用于改善材料的切削性能，也有时用于对一些要求不高的零件作为最终热处理。
淬火是将工件加热保温后，在水、油或其他无机盐、有机水溶液等淬冷介质中快速冷却。
淬火后钢件变硬，但同时变脆。
为了降低钢件的脆性，将淬火后的钢件在高于室温而低于650℃的某一适当温度进行长时间的保温，再进行冷却，这种工艺称为回火。
退火、正火、淬火、回火是整体热处理中的“四把火”，其中的淬火与回火关系密切，常常配合使用，叫做调质处理.固溶热处理:将合金加热至高温单相区恒温保持,使过剩相充分溶速冷却,以得到过饱和固溶体的热处理工艺时效处理可分为自然时效和人工时效两种自然时效是将铸件置于露天场地半年以上，便其缓缓地发生形，从而使残余应力消除或减少，人工时效是将铸件加热到550～650℃进行去应力退火，它比自然时效节省时间，残余应力去除较为彻底.固溶热处理-正文将合金加热到适当温度，保持足够长的时间，使一种或几种相(一般为金属间化合物)溶入固溶体中，然后快速冷却到室温的金属热处理操作，简称固溶处理。
经过固溶热处理的合金，其组织可以是过饱和固溶体或通常只存在于高温的一种固溶体相，因此在热力学上处于亚稳态，在适当的温度或应力条件下会发生脱溶或其他转变。
有些书刊中，常常把固溶热处理看作是含义更广泛的“淬火”的一种形式，这是因为固溶热处理工艺采取快速冷却的操作。
在一般情况下，固溶热处理是一种预先热处理，它的作用是为合金随后的热处理准备最佳条件。
大型合金结构钢锻件技术要求欧洲标准
大型合金结构钢锻件技术要求欧洲标准欧洲标准对于大型合金结构钢锻件的技术要求主要包括以下几个方面：材料选择、化学成分与机械性能要求、热处理要求、尺寸要求、检验要求以及标志。
下面将对每个方面进行详细介绍。
1. 材料选择：欧洲标准要求大型合金结构钢锻件的材料选择符合ISO 4957标准。
ISO 4957包括各种不同种类和牌号的钢，根据不同的应用要求，选择合适的钢材。
在选择材料时，需要考虑到所需的化学成分、机械性能、耐久性等要求。
2. 化学成分与机械性能要求：大型合金结构钢锻件的化学成分和机械性能要求根据具体的应用和性能要求进行调整。
常见的化学成分要求包括含碳量、硫含量、磷含量等。
机械性能要求包括抗拉强度、屈服强度、延伸率等。
根据具体的应用要求，还可以进行其他性能指标的要求，比如冲击韧性等。
3. 热处理要求：大型合金结构钢锻件的热处理是保证其性能的关键工艺之一。
欧洲标准对于热处理的要求包括锻件加热温度、保温时间、冷却方式等。
锻件在热处理时需要严格控制温度，保证锻件得到均匀的组织和合理的机械性能。
4. 尺寸要求：欧洲标准对于大型合金结构钢锻件的尺寸要求主要包括外形尺寸、几何形状和尺寸偏差等。
外形尺寸要符合设计要求，几何形状要精确，尺寸偏差要控制在允许范围内。
5. 检验要求：欧洲标准对于大型合金结构钢锻件的检验要求包括外观检验、化学成分分析、机械性能检验、尺寸检验等。
外观检验主要是对表面缺陷、裂纹、气孔等进行检测，化学成分分析需要通过光谱仪等设备进行准确测定，机械性能检验通过拉伸、压缩、冲击等试验方法进行，尺寸检验需要使用相应的测量工具进行。
6. 标志：大型合金结构钢锻件需要进行标志，以便于追溯和识别。
标志要包括钢锻件的材料牌号、材料规格、加工状态、锻造编号等。
欧洲标准对于大型合金结构钢锻件的技术要求涵盖了材料选择、化学成分与机械性能要求、热处理要求、尺寸要求、检验要求以及标志等方面。
这些要求的制定旨在保证大型合金结构钢锻件的质量和性能，确保其在实际应用中能够满足设计和使用要求。
35crmo钢大型轴类锻件的热处理工艺
35crmo钢大型轴类锻件的热处理工艺35CrMo钢是一种优质合金钢，具有较高的抗拉强度、抗疲劳强度和韧性，因此在机械制造、航空航天、汽车制造等领域得到广泛应用。
而35CrMo钢的大型轴类锻件也是其中重要的制造对象。
热处理工艺对于35CrMo钢大型轴类锻件的性能、组织和形状的形成都具有很大的影响。
下面，我将从35CrMo钢大型轴类锻件的制造、热处理工艺以及做好质量控制这三个方面来探讨这一问题。
1. 35CrMo钢大型轴类锻件的制造35CrMo钢大型轴类锻件主要通过锻造加工而成。
锻造是指将金属作为原材料，经过高温加工后进行塑性形变和组织调整，使金属在保持其初始化学成分的同时，获得所需的力学性能和工艺性能。
在35CrMo钢大型轴类锻件生产中，采用的是连续模压和后续热加工。
2. 35CrMo钢大型轴类锻件的热处理35CrMo钢大型轴类锻件的热处理主要包括正火、淬火和回火等工艺过程。
其中，正火是指将钢制品加热至一定温度，保温一段时间后进行冷却，以消除锻造过程中受到的应力，并使得组织均匀化；淬火是指将钢制品加热至一定温度，迅速浸入冷却介质中，使得表面快速冷却，并使得组织获得高硬度和韧性；回火是指在淬火后，将钢制品加热至一定温度并保温一段时间后进行冷却，主要是为了消除淬火带来的脆性和硬度过高的问题。
3. 加强质量控制，确保35CrMo钢大型轴类锻件的质量为了确保35CrMo钢大型轴类锻件的质量，需要在热处理过程中进行严格的质量控制。
具体控制措施包括：1）对于不同规格的钢制品应根据需要进行相应的正火、淬火和回火工艺；2）控制热处理过程中的加热速度、保温温度和时间等参数，以确保钢制品的组织和性能符合要求；3）对热处理后的钢制品进行质量检验，并记录相关数据，以方便追溯和质量追踪。
综上所述，35CrMo钢大型轴类锻件的热处理工艺对于其性能和组织的形成具有至关重要的作用。
为了保证钢制品的质量，必须加强质量控制，并选择适合的正火、淬火和回火工艺。
锻后热处理
锻后热处理一、锻后热处理的目的：锻后热处理又称第一热处理或预备热处理。
主要目的是防止白点与氢脆，消除内应力，降低硬度，改善锻件的切削性能，改善零件内部组织，细化晶粒，为最终热处理做好组织准备。
对不再进行最终热处理的零件，通过本道热处理工序后，达到零件技术条件规定的各项要求。
钢的正火和退火选择一般原则：正火和退火在某种程序上有相似之处，它们在实际生产中，有时可以相互代替的。
退火和正火的选用原则主要从如下三方面考虑：1、从使用性能上考虑：如果钢件的性能要求不太高，随后不再进行淬火和回火的话，则往往可以用正火来提高力学性能；但如果零件的形状比较复杂，正火的冷却速度有形成裂纹危险的话，则采用退火。
另外从减少最终热处理（淬火）的变形开裂倾向来看，退火比正火好。
2、从切削性能上考虑：一般来说，金属的硬度在160-240HBS范围内的切削加工性能比较良好，过高的硬度不但难以加工且会造成刀具很快磨损，而过低的硬度则形成很长的切削缠绕刀具，造成刀具发热和磨损，加工后零件表面粗糙度较大。
低中碳结构钢以正火作为预先热处理比较合适，高碳结构钢和工具钢则以退火较好。
3、从经济上考虑：正火比退火的生产周期短，能耗少且操作简单，故在可能的条件下应优先考虑以正火代替退火。
装炉时应注意什么？解释一下台车炉均温、保温、封炉冷、炉冷概念：装炉时应全面考虑工艺要求、加热均匀性、便于目测、出炉方便、冷却均匀等，并力求做到台车负荷均匀。
台车炉均温指炉顶偶达到规定之温度，保温指炉温、件温、偶温三温一致，工件温度及其均匀性以大表读数和目测工件表面颜色为准。
封炉冷为停火并关闭闸板、点火孔炉冷，在冷却过程中不得打开炉门和炉盖。
炉冷台车炉400度，井式炉300度以上停火关闭闸板炉内冷却，在上述温度下为打开闸板冷却。
退火、正火缺陷，返修方法：过烧形成原因：加热温度过高使晶界氧化或局部熔化。
返修方法：报废。
黑斑形成原因：高碳钢加热温度过高保温时间过长使渗碳体石墨化，断口呈灰黑色。
30Cr2Ni2Mo钢大型环类锻件的热处理工艺研究
Ｚ ｈ ｅ ｎ ｇ Ｓ ａ ｎ ｍｅ ｉ ，Ｃ ｕ ｉ Ｌ ｉ ｌ ｉ ，Ｓ ｕ ｎ Ｃ ｈ ａ ｎ ｇ ｂ ｏ ， Ｚ ｈ ａ ｏ Ｙａ ｎ ｇ ｌ ｅ ｉ ， Ｈｅ Ｑｉ ａ ｎ ｇ
Ａｂ ｓ ｔ ｒ ａ ｃ ｔ ： Ｔ ｈ ｒ ｏ ｕ ｇ ｈ ｔ ｈ ｅ ｃ ｏ ｍｐ ａ ｒ ａ ｔ ｉ ｖ ｅ ａ ｎ ａ ｌ ｙ ｓ ｉ ｓ ｏ ｆ ｒ ｅ ｓ ｕ ｌ ｔ ｓ ｏ ｆ ｄ ｉ ｆ ｅ ｒ ｅ ｎ ｔ ｈ ｅ ａ ｔ ｔ ｒ ｅ ａ ｔ ｍｅ ｎ ｔ ｐ ｒ ｏ ｃ ｅ ｓ ｓ ｔ ｅ ｓ ｔ ，ｔ ｈ ｅ ｂ ｅ ｓ ｔ ｈ ｅ ａ ｔ ｔ ｒ ｅ ａ ｔ － ｍｅ ｎ ｔ ｐ ｒ ｏ ｃ ｅ ｓ ｓ ｏ ｆ ３ ０Ｃ ｒ ２ Ｎｉ ２ Ｍｏ ｓ ｔ ｅ ｅ ｌ ｌ ａ ｒ ｇ ｅ ｒ ｉ ｎ ｇ ｆ ｏ ｒ ｇ ｉ ｎ ｇ ｓ ｉ ｓ ｆ ｏ ｒ ｍｕ ｌ ａ ｔ ｅ ｄ ．Ｔ ｈ ｅ ｒ ｅ ｓ ｕ ｌ ｔ ｓ ｓ ｈ ｏ ｗ ｔ ｈ ａ ｔ ａ ｌ ｌ ｍｅ ｃ ｈ ａ ｎ ｉ ｃ ａ ｌ ｐ ｒ ｏ ｐ ｅ ｒ ｔ ｉ ｅ ｓ ｏ ｆ
40cr锻件热处理工艺
40cr锻件热处理工艺
40Cr锻件热处理工艺是一项重要的工程技术，旨在通过控制物料的结构和性能，提高其强度和耐磨性。
这种工艺对于许多机械制造领域都具有重要意义，包括航空航天、汽车、机械工程等。
热处理是通过加热和冷却的过程来改变40Cr锻件的晶体结构和性能。
首先，锻件会被加热到特定的温度，以消除内部应力和改变晶体结构。
然后，通过冷却过程来固定新的晶体结构，以增强锻件的强度和硬度。
在40Cr锻件热处理工艺中，温度和冷却速率是关键因素。
根据锻件的具体要求，可以选择不同的温度和冷却速率。
例如，淬火是一种快速冷却的方法，可以产生高硬度和强度。
而回火则是一种较慢的冷却方法，可以减少脆性并提高韧性。
除了温度和冷却速率，热处理工艺还需要考虑锻件的尺寸和形状。
较大的锻件需要更长的加热和冷却时间，以确保整个锻件达到所需的温度。
同时，形状复杂的锻件可能需要采用局部加热和冷却的方法，以保证整个锻件的均匀性。
40Cr锻件热处理工艺的成功与否，往往取决于对温度、冷却速率和锻件特性的准确把握。
只有在合适的温度和冷却速率下，锻件才能达到理想的结构和性能。
因此，在进行热处理前，需要进行严密的实验和测试，以确定最佳的工艺参数。
40Cr锻件热处理工艺在提高锻件强度和耐磨性方面具有重要作用。
通过合理的温度和冷却速率控制，可以改变锻件的晶体结构，使其具有更好的性能。
然而，热处理工艺的成功需要准确的实验和测试，以确保最佳的工艺参数。
只有这样，我们才能生产出高质量的40Cr 锻件，满足各种工程需求。
30cr2ni2mo钢大型环类锻件的热处理工艺研究
30cr2ni2mo钢大型环类锻件的热处理工艺研究钢件的热处理工艺是在其加工完成后，通过物理或化学方法对钢件进行加热或冷却处理，以改变其组织结构和性能，达到预期的材料性能。
30Cr2Ni2Mo钢是一种高强度和高韧性的合金钢，适用于制造大型环类锻件。
下面是30Cr2Ni2Mo钢大型环类锻件的热处理工艺研究：1. 回火处理：30Cr2Ni2Mo钢锻件在进行精整后，先进行回火处理。
回火是将钢件加热至适当温度（通常在500℃-700℃之间），保持一定时间后冷却。
回火可以消除锻造过程中的残余应力，提高钢件的韧性和塑性。
2. 淬火处理：在进行回火处理后，对30Cr2Ni2Mo钢大型环类锻件进行淬火处理。
淬火是将钢件加热至临界温度（通常为800℃-900℃），然后迅速冷却至室温。
淬火可以使钢件的组织变为马氏体，提高钢件的硬度和强度。
3. 低温回火处理：淬火后的30Cr2Ni2Mo钢大型环类锻件可能会存在残余应力和脆性。
为了消除这些问题，可进行低温回火处理。
低温回火是将钢件加热至低于回火温度的温度（一般在150℃-300℃之间），保持一定时间后冷却。
低温回火可以降低钢件的硬度，提高其韧性。
4. 时效处理：30Cr2Ni2Mo钢大型环类锻件在经过回火和淬火处理后，还可以进行时效处理。
时效处理是将钢件在一定温度下保持一段时间，以调整其组织结构和性能。
时效处理可以进一步提高钢件的强度和耐久性。
根据具体的工艺需求和钢件设计要求，以上热处理工艺可以进行适当的组合和调整，以达到最佳的性能和效果。
在进行热处理时，应注意加热温度、保温时间和冷却方式的控制，以确保钢件的质量和性能。
同时，热处理后的钢件还应进行适当的检测和试验，以验证其性能和质量。
大型锻件的热处理
大型锻件的热处理
邹有武
【期刊名称】《鞍钢技术》
【年(卷),期】1993(000)010
【总页数】3页(P59-61)
【作者】邹有武
【作者单位】无
【正文语种】中文
【中图分类】TG162.79
【相关文献】
1.大型锻件锻后热处理的研究及注意事项 [J], 杨钟胜
2.大型锻件的调质热处理实践 [J], 耿学明;黎定旺
3.大型锻件热处理过程的数值模拟研究 [J], 崔晓龙;万妮丽
4.Cr-Ni-Mo-V钢反应堆压力容器大型锻件的综合热处理 [J], 吴庆
5.神户制钢新建钛环生产线并将安装大型锻件热处理及检测设备 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
其他金属材料成型技术课程
大型锻件的热处理
主讲教师：张宠元
包头职业技术学院
职业教育材料成型与控制技术专业教学资源库
目
1 1 2 3 4
录
大型锻件热处理的特点 大型锻件热处理的目的 预防白点的热处理 正火、回火处理
其他金属材料成型技术课程
职业教育材料成型与控制技术专业教学资源库
职业教育材料成型与控制技术专业教学资源库
正火温度 温度/℃ 300-450 加 保 加均 保 热 温 热温 温 空 冷 保温 加均 热温
回火温度
400 保温 冷 却 冷却 出炉
时间/h 锻件正火、回火曲线（冷装炉）图
其他金属材料成型技术课程
其他金属材料成型技术课程
职业教育材料成型与控制技术专业教学资源库
四、正火、回火
适用场合： (1)对于白点不敏感的钢种； (2)铸锭经过真空处理的大型锻件。 目的： 使锻件细化晶粒，均匀组织。
回火加热炉
其他金属材料成型技术课程
职业教育材料成型与控制技术专业教学资源库
具体工艺措施--热装炉
在实际生产中，多数锻件是锻后接着热装炉进
其他金属材料成型技术课程
职业教育材料成型与控制技术专业教学资源库
600-650 640-660
正火温度 350-400或 400-500 空 冷 回火温度
温度/℃
400 保温
冷 却
待 保 加均 保 料 温 热温 温
保温 加 均 热温
时间/h
出炉
冷却
锻件正火、回火曲线（热装炉）图
其他金属材料成型技术课程
行正火、回火处理。
其他金属材料成型技术课程
职业教育材料成型与控制技术专业教学资源库
具体工艺措施—冷装炉
锻后空冷的锻件只能冷装炉进行正火、回火处理。
正火后进行过冷的目的是为了降低锻件的中心温度，
经适当保温使温度均匀，同时也能起到除氢的作用。
过冷温度因钢种不同而不同，一般热装炉为350400℃或400-450℃，冷装炉为300-450℃。
一、大型锻件热处理的特点
由于相变潜热的影响，在加热和冷却的过程中产生
的应力较大，极易引起工件的畸变和开裂。
组织性能很不均匀，晶粒粗大不匀，存在较大残余
应力，一些锻件容易出现白点缺陷。
其他金属材料成型技术课程
职业教育材料成型与控制技术专业教学资源库
大型锻件是指用1000T或更大吨位水压机或其他千 吨以上压力机生产的锻件。 随着大型锻件尺寸和重量的增加，热处理时的有效 厚度也随之发生变化。 由于截面的增大，不可避免的出现成分偏析、非金 属夹杂 、显微空隙等冶金缺陷。
其他金属材料成型技术课程
职业教育材料成型与控制技术专业教学资源库
其他金属材料成型技术课程
职业教育材料成型与控制技术专业教学资源库
3.预防白点具体工艺 ① 等温冷却：适用于白点敏感性较低的碳钢及低合金
钢件。
② 起伏等温冷却：适用于白点敏感性较高的小截面合
金钢锻件。
③ 起伏等温退火：适用于白点敏感性较高的大截面合 金钢锻件。
其他金属材料成型技术课程
职业教育材料成型与控制技术专业教学资源库
正火、退火 温 度 / ℃ Ac3 Ac1 620-660
温 度 / ℃
Ac3 温 Ac1 度 / 580-660 ℃ 280-320 时间
Ac3 Ac1
580-660 ≈300 280-320
时间 (a)等温冷却
时间
(b)起伏等温冷却 (c)起伏等温退火 大型锻件防止白点的锻后冷却与热处理曲线图
其他金属材料成型技术课程
职业教育材料成型与控制技术专业教学资源库
2.影响氢的扩散速度的因素
氢在钢中的扩散速度和锻件的温度、组织、尺寸等
有关，氢的扩散速度与温度的关系如图所示。
由图可见，锻件在锻后的冷却过程中，当温度降至
650℃及300℃时，氢在钢中的扩散速度很大。如
在此温度附近保温停留，便可使氢大量扩散出去。
其他金属材料成型技术课程
职业教育材料成型与控制技术专业教学资源库
二、大型锻件热处理的目的消应力 降低硬度预防锻件 出现白点
锻件化学成 分均匀化； 调整与细化 锻件组织
其他金属材料成型技术课程
职业教育材料成型与控制技术专业教学资源库
三、预防白点的热处理
1.如何避免产生白点 对于白点敏感的大型锻件进行锻后冷却与热处理时， 若能将氢大量扩散出去，同时尽量减小组织应力，就可 避免产生白点。一般认为氢含量低于2-3㎝3 /100g便不 会产生白点（此极限氢含量与钢的成分、锻件尺寸、偏 析程度有关）。
