聚光设计与集热器-精
光热发电工作原理聚光形式对比及运行状态
光热发电工作原理聚光形式对比及运行状态光热发电是一种利用太阳能将光能转化为热能，再将热能转化为电能的技术。
这种发电技术主要有两种聚光形式：平板聚光和塔式聚光。
在平板聚光系统中，太阳能集中在反射镜上，然后反射到集热器上的吸热体。
吸热体受到聚光的太阳能照射后，吸热体表面温度升高，释放出热能。
这些热能通过传导、对流和辐射等方式传输到传热介质中。
传热介质常用的是油或者水，它们在集热器内部流动，通过热交换器传递热能。
传热介质的温度升高，再通过汽轮机或蒸汽发生器转化为机械能或者电能。
在塔式聚光系统中，太阳能通过反射镜集中到塔顶的接收器上。
接收器内部有一种叫做工质的材料，它可以储存热能。
工质受到聚光的太阳能照射后，温度升高，释放出热能。
这些热能通过熔盐或者压缩空气等方式传输到储热系统中。
在需要发电的时候，工质释放储存的热能，将其转化为电能。
相比平板聚光系统，塔式聚光系统有一些优势。
首先，塔式聚光系统的能效更高，因为塔顶接收器可以集中更多的太阳能，而且集热温度更高。
其次，塔式聚光系统的储热系统可以存储更多的热能，使得电力可以在夜晚或者阴天继续供应。
此外，塔式聚光系统对于燃煤发电厂的改造比较方便，可以利用现有的设施进行改造。
光热发电系统在运行状态下，需要考虑多个因素。
首先，太阳能的照射强度和持续时间对系统的影响很大。
太阳能的照射强度越大，系统的发电能力越强。
其次，系统的聚光效果也会影响发电能力，良好的聚光效果可以使得更多的太阳能被集中到接收器上。
此外，系统的传热效率也是一个重要的参数，传热效率越高，系统的发电效率越高。
运行过程中，系统还需要考虑温度的控制和保护等方面。
总之，光热发电是一种利用太阳能发电的技术，它可以通过平板聚光和塔式聚光两种形式实现。
这些系统在运行时需要考虑太阳能照射强度、聚光效果、传热效率等多个因素，以提高发电效率和稳定性。
第七章：聚焦集热器
•
7.10：理想线性聚光器图像
7.10：理想线性聚光器图像
7.10：理想线性聚光器图像
7.10：理想线性聚光器图像
• 线性抛物线聚光器可以通过多种调整方式跟踪太阳直接辐射。
7.11：非线性聚光器图像
• 如果反光镜上有沿法向分布的轻微的二维面倾斜误差，那么反光镜排列产生的焦平面 上的图像如图7.11.1所示。
7.13：入射角修正和能量平衡
• 多种能量平衡的测量结果如图7.13.5所示：
7.13：入射角修正和能量平衡
• 这些图可以估计设计改变的影响。比如：对这个集热器，所用选择性表面的发射率是 0.2可以降低79%的辐射损失。然而，辐射损失不是最主要的损失。使用高反射率的表 面和提高拦截系数都能降低光学损失，这才是明显地从根本上改善的方法。 在研究中，反射面和接收管都是用平板在边缘支撑的，这样的结构会产生热损。这样 的损失通过管的温度的测量来确定。虽然在图中没有体现，但是在晴天入射的实验条 件下，接收器表面温度分别为100,135和175°C时，其损失相应的为3，6和10%。
• •
7.13：入射角修正和能量平衡
• 聚光器边界误差，位置误差和焦距误差都会增大或改变镜像和拦截系数。这些误差也 会影响盖面系统的吸收系数和接收器的吸收系数。这些影响可以用双轴入射角修正来 体现。 在横向平面，随着入射角横向部分的增加，ץ降低很快。这个影响可以通过图7.10.2来 确定。
•
7.13：入射角修正和能量平衡
7.9：线性镜像聚光器几何原理
7.9：线性镜像聚光器几何原理
7.9：线性镜像聚光器几何原理
• • 太阳辐射的直射部分是一个角范围为0.53°的圆锥体。假设聚光器是对称的，直射是 沿着小孔法线入射的。所以入射到聚光器上的辐射方向是和抛物线中心面平行的。 图7.9.5是抛物线边缘的反射辐射决定焦点区范围的原理图。焦平面太阳镜像范围随着 边缘角的增大而增大。中心在焦点的平面，圆形和半圆形集热器的最小尺度拦截的所 有辐射如图所示。入射到这些集热器表面的辐射角大小是不同的。
聚光器设计中的光电性能研究
聚光器设计中的光电性能研究一、引言聚光器作为一种光学器件，其主要功能是将光线聚焦到一个比较小的区域，从而提高光线的亮度和聚光程度。
聚光器的设计与制造对于光电领域的研究和应用具有重要的意义。
本文将从光电性能研究的角度探讨聚光器设计中的关键技术及其应用。
二、聚光器的基本原理聚光器的基本原理是利用透镜的凸面将光线聚焦于一点。
由于光线汇聚后亮度增强，同时焦距与透镜曲率半径有关，因此通过对聚光器凸透镜表面进行设计和制造可以调整聚光器的聚焦效果和透光率。
三、聚光器的设计方法聚光器的设计需要考虑几个方面的问题，如聚光器形状、凸透镜曲率半径、光源位置以及聚光距离等。
其中，形状和凸透镜曲率半径对聚光器焦距的大小以及光线聚焦带宽的调节有重要的影响。
另外，聚光器设计还需要考虑材料的选择和制造工艺的优化。
例如，玻璃材料具有良好的透光性，但制造过程中容易出现气泡、晶界等问题，会影响聚光器的光学性能。
四、聚光器的光电性能研究方法聚光器的光电性能主要包括透光率、成像质量、反射率等指标。
其中透光率是指聚光器材料对光线透过的比例，成像质量是指聚光器能否清晰地成像，反射率是指聚光器材料对光线的反射能力。
测量这些光学参数可以通过一些专业的实验方法来实现。
例如，通过光散射实验可以测量样品透光率，通过显微镜观测可以评估成像质量，通过反射光谱分析可以计算反射率。
五、聚光器的应用聚光器在光电领域中的应用非常广泛。
例如，我们在日常生活中使用的车灯、手电筒、激光器等都使用了聚光器技术。
此外，聚光器还被应用于太阳能光电池中，通过优化聚光器设计和材料，可以提高太阳能电池的效率。
聚光器还可以应用于医学领域，如利用聚光器技术制造微型显微镜、高速摄像机等器件，为医学会诊和手术提供更加精细的成像和记录。
六、结论聚光器的设计和制造对于光电领域的研究和应用具有重要的意义。
通过对聚光器形状、凸透镜曲率半径、光源位置等关键技术的优化，可以提高聚光器的光电性能。
聚光器在汽车、医疗、激光器等领域的应用广泛，未来随着科学技术的进步，其应用领域将更加广阔。

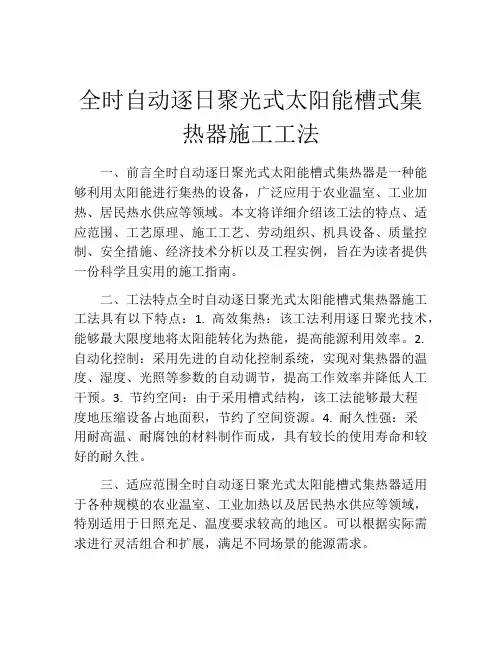

全时自动逐日聚光式太阳能槽式集热器施工工法(2)
