隔离开关电气闭锁回路隐患分析及改进
隔离开关控制闭锁回路改进(最全)word资料
隔离开关控制闭锁回路改进(最全)word资料隔离开关控制闭锁回路改进侯国彦 (四川威远县供电局威远 642450)将隔离开关控制接线与相应断路器闭锁，可有效地防止带负荷拉、合隔离开关。
但是在操作母线侧隔离开关与线路侧隔离开关中，由于人为原因，有可能引起操作顺序颠倒，这是开关、刀闸操作原则所不允许的，也是电力系统中造成事故的原因之一。
为防止隔离开关操作顺序颠倒，对没采用程序锁防误的厂、站，将其原有隔离开关控制接线加以改进，可防止误操作，减少不必要的事故发生。
1 隔离开关控制闭锁回路改进原理在隔离开关控制、闭锁回路中串入隔离开关辅助触点，即母线侧隔离开关控制闭锁回路中串入线路侧隔离开关常闭辅助触点，线路侧隔离开关控制回路串入母线侧隔离开关常开辅助触点。
2 采用电磁锁防误的隔离开关闭锁接线（以单母线馈线为例）图1为原控制接线。
此种接线能够有效防止带负荷拉、合隔离开关，但有可能引起隔离开关操作顺序颠倒。
改进接线见图2。
1DS、2DS——电磁锁，1RD、2RD——熔断器图1 单母线馈线隔离开关闭锁接线图2 改进后单母线馈线隔离开关闭锁接线停电操作：拉开断路器后，只能先拉开线路侧隔离刀闸，才能拉开母线侧隔离刀闸。
送电操作：断路器在断开位置，只能先合母线侧隔离刀闸，才能合线路侧隔离刀闸。
此种接线不仅防止带负荷拉、合隔离开关，而且能防止违反开关、刀闸操作原则的违规操作。
3 电动操作隔离开关控制闭锁回路改进以CJ5型电动机操作隔离控制闭锁接线为例，其接线如图3。
ZG——接地刀闸联锁触点1K——分合闸行程开关KA——紧急停止按钮图3 CJ5型电动机操作隔离控制闭锁接线母线侧隔离开关接线只须将串入的隔离开关辅助触点改成线路侧隔离开关的常闭辅助触点2G即可。
电动操作隔离开关采用此种接线方式，可以不采用防误锁，而能自动起到防止误操作和程序锁的作用。
4 改进接线的优点(1) 此种改进接线不仅保留了原有隔离开关控制接线的优点，最主要的是能有效防止违反开关、刀闸操作原则的违规操作，减少不必要的事故发生。
隔离开关控制回路常见隐患问题分析及处理方法
的 {二是倒闸操作， 变
行方{三是
开小
电电路
路电
无论电力 处
，隔
离开关应
动作 隔离开关是
动作，
的
，
的控制回路是
有 专 的 母 线 地 刀 — 111甲0 0 、112甲0 0 ， 路 间 隔 通 过 1QS、
2 QS控 制 选 择 挂 某 段 母 线 运 行 。刀 闸 操 作 步 骤 以 及 刀 闸 控 制 的
关 键 词 ：隔离开关;控制回路;分合闸操作；常见问题
0 引言
从 一 次 图 以 看 出 ，该 站 是 典 型 的 双 母 设 ，每 母 线 都
高压隔离开关是变电站电
中 重 要 的 开 关 电 器 ，它
与高压路
，在 电 网 行 的设备与电力 隔离，保 证 工 作 员 设 备
的控制、闭锁及保护 。
Q F\ \^2QSD 母线地刀 >1QSD Q F, \^2QSD
图2 中1KS为端子箱 、 方 、指 向 构 箱 的 切 换 开 关 ； 就 地 控 制 分 闸 按 钮 为 1SBT;就 地 控 制 合 闸 按 钮 为 1SBH;1SBJ
则 是 急 停 按 钮 {GBM 为 倒 母 电 源 点 。
■电气工程与自动化命！"# !^ Gongcheng yu Zidonghua
隔离开关控制回路常见隐患问题分析及处理方法
麦少锐
(广东电网有限责任公司河源供电局，广 东 河 源 517000)
摘 要 : 结合在倒闸操作中220 kV联禾变电站隔离开关经常无法正常分、合闸操作的问题，通过对隔离开关电动操作回路构成及其 工作原理进行深入分析，针对经常碰到的隔离开关控制回路典型缺陷提出相应的处理方法，以期有效避免隔离开关突发分、合闸操作 故障。
隔离开关控制回路常见隐患问题分析及处理方法
隔离开关控制回路常见隐患问题分析及处理方法摘要：众所周知，高压隔离刀闸是变电站重要组成部分之一，也是高压开关的一种。
而隔离开关是否可靠动作，不仅依赖于良好的机械性能，还要看它的控制回路是不是符合生产要求。
如果隔离开关的控制回路存在安全隐患，将有可能引发严重的安全事故。
所以，为了进一步确保线路检修以及维护人员的人身安全，保证线路畅通，就要从户外高压隔离开关回路的常见故障入手，并找出有效解决故障的方式方法，从而为今后高压输变电设备检修维护工作的顺利展开提供有力保障。
关键词：隔离开关；控制回路；分合闸操作；常见问题引言隔离开关又名隔离刀闸，它是高压开关的一种，在电力系统运行中起着隔离电源、改变系统运行方式、通断小负荷电流、进行倒闸操作等重要作用。
高压隔离开关在电力系统中的运行数量很多，其质量优劣、运行维护好坏将直接影响到电力系统的安全运行。
1隔离开关控制回路原理刀闸操作回路分两部分：主回路是电机旋转的动力回路，主要由电机、接触器、热耦、电源开关组成。
控制回路是控制电机正转、反转、停止的命令回路，主要由按钮、编码锁、限位开关、接触器线圈及辅助接点、热耦辅助接点组成，来实现对电机的控制、闭锁及保护功能。
因此，找出和分析户外高压隔离开关回路故障的原因就很有必要了，相关部门或人员需要就此采取切实可行的处理措施，以促进今后高压设备检修工作的顺利进行。
2隔离开关操作时的故障现状作为户外高压隔离开关发生的较为常见的故障之一，控制回路故障主要集中在二次回路控制上，具体表现在没有正确切换电源的熔断器、微动开关以及按钮发生接触不良、保险丝发生熔断等方面，而这些情况的发生使得户外高压隔离开关的开关分合较为困难。
其中，造成这一故障发生的主要原因有以下几点：第一，主观原因。
在高压输变电设备检修过程中，有些检修人员未严格按照相关规范标准行事，或者在设备安装过程中疏忽大意等，都有可能造成高压隔离开关的接线端子松动，给今后的运行以及检修维护埋下隐患；第二，客观原因。
隔离开关常见电气故障及查找分析
隔离开关常见电气故障及查找分析隔离开关是电力系统中常见的电器设备，用于在电路中断或分离电源和负载之间的连接。
隔离开关也会发生一些常见的电气故障，这些故障可能会导致隔离开关无法正常工作或导致安全问题。
下面是几种常见的隔离开关电气故障及其查找分析方法。
1. 断电故障：隔离开关无法切断电源或无法使负载与电源断开连接。
这可能是由于隔离开关内部的接触不良、弹簧松弛或烧毁、触点腐蚀等原因造成的。
解决方法可以是清洁触点、更换弹簧或修复接触不良的部件。
2. 漏电故障：隔离开关存在漏电现象，导致电流从电源漏到负载或地。
这可能是由于隔离开关绝缘损坏、密封不良或触电等原因引起的。
查找分析方法包括检查绝缘损坏的部件、增强密封措施、修复绝缘层或更换隔离开关。
3. 触电故障：隔离开关触点受到外界物体碰触，导致电流跳闸或引发火灾。
这可能是由于隔离开关的安装位置不当、触点清洁不彻底或外界物体误碰触开关等原因。
解决方法包括重新安装隔离开关、保持触点清洁或增加保护措施。
5. 烧毁故障：隔离开关内部部件因过载、短路或电弧等原因而烧毁。
这可能是由于隔离开关无法承受过大的电流或由于某些外部因素而引发的。
解决方法包括更换烧毁的部件、增加隔离开关的额定电流或加强保护装置。
在查找和分析隔离开关的电气故障时，应注意采取以下步骤：1. 检查电源和负载：确认电源和负载是否正常工作，并检查电源电压和负载电流是否符合要求。
2. 检查隔离开关连接：检查隔离开关的连接是否牢固，触点是否紧密接触，是否有松动或腐蚀现象。
3. 检查绝缘状况：使用绝缘测试仪检查隔离开关的绝缘状况，确保没有漏电或绝缘损坏问题。
4. 检查保护装置：检查隔离开关是否配备了合适的保护装置，例如过载保护、短路保护和漏电保护装置。
5. 检查环境条件：检查隔离开关周围的环境条件，如温度、湿度和物体等，确保没有干扰或安全隐患。
对于隔离开关的电气故障，我们应该采取相应的查找和分析方法，并及时采取修复措施，以确保隔离开关的正常工作和电力系统的安全运行。
隔离开关控制回路常见隐患问题分析及处理方法 陆昌平
隔离开关控制回路常见隐患问题分析及处理方法陆昌平摘要：隔离开关作为电网运行过程中系统变电站的重要开关电器，对其隐患的处理至关重要。
基于此本文将针对隔离开关操作时的故障现状进行分析，进而提出分合闸接触器不能保持、双母运行方式下母线刀不能相互闭锁、电机正反转错误等处理方法及原因，希望对我国电网优化有所帮助。
关键词：隔离开关；控制回路；分合闸接触器引言：通常情况下，隔离开关的可靠动作，与机械性能以及回路的生产要求息息相关。
隔离开关的机械性能比较容易得到保障，但只要回路仍存在安全隐患，引发安全事故的可能性同样会大大提高。
目前，我国在相关研究方面还不够成熟，隔离开关使用的过程中故障问题也时有出现。
1隔离开关操作时的故障现状隔离开关本电动操作的故障分为四个方面。
首先，电机正反转错位，这类故障经常会伴随着按分闸按钮时刀闸合，按合闸按钮时刀闸分的现象。
其次，倒闸操作故障。
在倒闸操作时没有母联的开关，隔离开关中刀闸位置的闭锁能直接操作的状况出现。
再次，端子箱操作分合闸故障。
一般表现为KM1、KM2接触器的不能保持现象。
最后，酸雨故障。
部分地区酸雨比较多，户外的隔离开关长期受到酸雨的腐蚀以及日晒风吹，经常会引起间隔设备停电不能电动操作刀闸的现象出现。
2隔离开关控制故障处理方法及原因分析2.1分合闸接触器不能保持在端子箱电动操作刀闸时，如果发现按下合闸按钮后，接触器KM2无法保持住，需要一种按住合闸按钮，这样会造成到闸合到位时电机还在转动，严重时还会造成电机的损坏。
该问题检查时，故障的原因参考图1、图2可以看出，图1中的1N6接在图2中的X0-16点，取消了图1中的1N4的线。
导致了该回路在端子箱打“就地”操作的时侯，会由于1KS中3、4点的断开，而引起控制回路电源不稳定，从而导致KM2接触器回路不畅通而返回。
采用图1、图2的“指向机构箱”的回路的设计形式，如图2中的方框所示，可以确保回路不会有断开的现象出现。
从图3中可以看出，设计中操作1QS时便取消了2QS的辅助接点闭锁回路，在进行倒闸的一系列操作时，母联运行的原因，加上GBM是带电运行的，为B相交流电源，而本间隔的操作回路取A相交流电，则AB相由于没有2QS的闭锁功能的原因会有短路的现象出现。

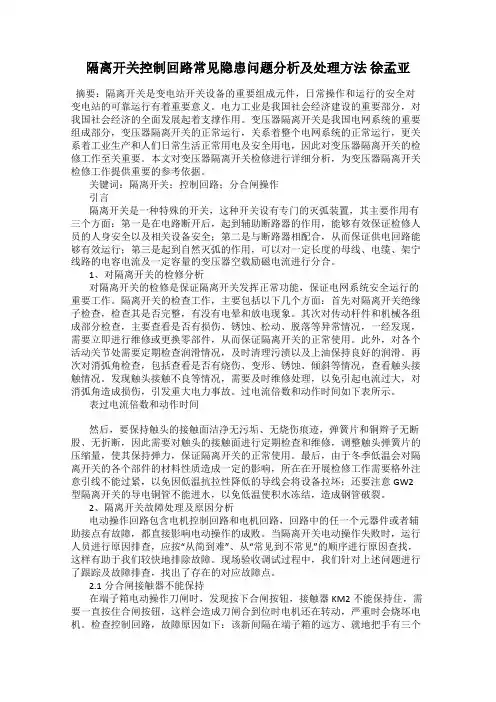

隔离开关控制回路常见隐患问题分析及处理方法 徐孟亚
隔离开关控制回路常见隐患问题分析及处理方法徐孟亚摘要：隔离开关是变电站开关设备的重要组成元件，日常操作和运行的安全对变电站的可靠运行有着重要意义。
电力工业是我国社会经济建设的重要部分，对我国社会经济的全面发展起着支撑作用。
变压器隔离开关是我国电网系统的重要组成部分，变压器隔离开关的正常运行，关系着整个电网系统的正常运行，更关系着工业生产和人们日常生活正常用电及安全用电，因此对变压器隔离开关的检修工作至关重要。
本文对变压器隔离开关检修进行详细分析，为变压器隔离开关检修工作提供重要的参考依据。
关键词：隔离开关；控制回路；分合闸操作引言隔离开关是一种特殊的开关，这种开关设有专门的灭弧装置，其主要作用有三个方面：第一是在电路断开后，起到辅助断路器的作用，能够有效保证检修人员的人身安全以及相关设备安全；第二是与断路器相配合，从而保证供电回路能够有效运行；第三是起到自然灭弧的作用，可以对一定长度的母线、电缆、架宁线路的电容电流及一定容量的变压器空载励磁电流进行分合。
1、对隔离开关的检修分析对隔离开关的检修是保证隔离开关发挥正常功能，保证电网系统安全运行的重要工作。
隔离开关的检查工作，主要包括以下几个方面：首先对隔离开关绝缘子检查，检查其是否完整，有没有电晕和放电现象。
其次对传动杆件和机械各组成部分检查，主要查看是否有损伤、锈蚀、松动、脱落等异常情况，一经发现，需要立即进行维修或更换零部件，从而保证隔离开关的正常使用。
此外，对各个活动关节处需要定期检查润滑情况，及时清理污渍以及上油保持良好的润滑。
再次对消弧角检查，包括查看是否有烧伤、变形、锈蚀、倾斜等情况，查看触头接触情况。
发现触头接触不良等情况，需要及时维修处理，以免引起电流过大，对消弧角造成损伤，引发重大电力事故。
过电流倍数和动作时间如下表所示。
表过电流倍数和动作时间然后，要保持触头的接触面洁净无污垢、无烧伤痕迹，弹簧片和铜辫子无断股、无折断，因此需要对触头的接触面进行定期检查和维修，调整触头弹簧片的压缩量，使其保持弹力，保证隔离开关的正常使用。
110kV变电站隔离开关设计缺陷改进方案及调试效果
110kV变电站隔离开关设计缺陷改进方案及调试效果摘要：按照目前红旗变电站及其它一些变电站的闸刀电气回路典型设计，在某些特殊操作情况下，有发生闸刀误分或误合事故的可能性，通过加装闭锁节点切断自保持回路的方法，保证在切断闸刀电机电源的情况下，分合闸自保持回路被切断，防止误分或误合闸刀事故发生。
为从源头上解决设计缺陷带来的隐患，同时考虑电路设计的简洁合理性，本文讨论了不同改进方法，并进行对比总结。
关键词：变电站；闸刀电机电源；自保持0 引言隔离开关又叫做“闸刀”，是电力系统中最常见的的设备之一。
与断路器相比，隔离开关在结构上无灭弧装置，所以不得用以切合负荷电流和故障电流，只允许进行小电流回路的切合操作。
但是隔离开关有明显的断开点，隔离有电与无电部分，起到隔离电源的作用。
红旗变电站是泰州电网的110kV变电站，其一期安装的110kV侧隔离开关主刀及接地刀闸由法国EGIC公司生产。
通过详细地调研可以发现，现在闸刀控制回路设计原理都是相通的，但闸刀控制回路的电路设计却不尽相同。
本文列举我们班组所辖十七个变电站几种不同型号的隔离开关，对比其控制回路电路设计，分析其如何解决红旗变闸刀控制回路的设计缺陷，最后进行总结。
1 EGIC隔离开关的设计缺陷1.1 EGIC隔离开关电气控制回路根据EGIC隔离开关电气控制回路，如按以下步骤操作，闸刀会误分：闸刀正常操作合闸后，分开闸刀电机电源（闸刀控制电源仍在合位），按下闸刀分闸按钮（闸刀不动作但分闸接触器得电并保持），之后无论五防条件满不满足，只要合上电机电源，闸刀均会自动分闸，即有可能造成带负荷分闸。
同理，闸刀正常操作分闸后，分开闸刀电机电源（闸刀控制电源仍在合位），按下闸刀合闸按钮（闸刀不动作但合闸接触器得电并保持），之后无论五防条件满不满足，只要合上电机电源，闸刀均会自动合闸，有可能造成带地刀(地线)合闸送电等危险。
类似地也会出现接地闸刀误分合的情况[1]。
1.2 EGIC隔离开关设计缺陷分析造成以上情况的原因是在闸刀控制回路图中，自保持回路中A11’不经过五防闭锁接点。
GW28-550型隔离开关二次回路存在问题分析及改进建议
GW28-550型隔离开关二次回路存在问题分析及改进建议摘要：本文对GW28-550型隔离开关电机电源回路及信号回路进行了介绍，阐述了GW28-550型隔离开关控制回路中存在的问题并提出了改进建议。
关键词：隔离开关；电机电源回路；信号回路；问题分析；改进建议引言：隔离开关又称刀闸，是输配电中使用最多的一次设备，是高压电站中唯一能够做为带电设备与停电设备之间明显断开点的电气连接设备。
隔离开关的操作及运行可靠性对电力系统的可靠性有很大影响。
GW28-550型隔离开关为河南平高集团产品，此隔离开关汲取外国产品的优点并结合国内产品特点的基础上研发的大电流高参数隔离开关。
目前被广泛应用于500kV电力系统主干网络的各大厂站。
本文通过多年运行经验发现此类隔离开关的二次回路中存在空开跳开时控制室无相应告警信号的监控盲区问题，并提出了对应的改进方案和控制措施。
1、电机电源回路简介（1）电机电源主回路：G28-550型隔离开关的电机电源由专用的交流配电箱提供，由隔离开关端子箱中的电机电源QF1空开，然后经过分、合闸继电器KM1和KM2的主要控制触点控制分合闸电机的正反转，达到分合闸的目的。
（2）辅助电源回路：从电机主回路的C相接取一路引出经过辅助电源QF2空开为端子箱内防潮加热器、照明以及端子箱内分合闸指示灯提供电源（如图2所示）。
图1 电机电源、辅助电源回路2、信号回路简介信号回路：G28-550型隔离开关的信号回路中的直流正电源由站用直流系统供给，从110V直流母线接出，经过交流场就地接口屏接到隔离开关就地汇控箱后分接四条信号回路，分别为远方操作位置信号回路、交流电机电源信号回路、合闸位置信号回路、分闸位置信号回路（如图3所示）。
图2信号回路（1）远方操作位置信号回路：信号正电源电流经过远方/就地转换开关SBT2，再经过联动/分相转换开关SBT3将整个回路连接起来，当远方/就地转换开关SBT2切换到远方位置并且联动/分相转换开关SBT3切换到三相联动，此信号回路接通，将“远方操作位置”信号上传到控制室监控系统，反之，控制室收到“就地操作位置信号”。
隔离开关的操作闭锁回路失效原因及改进
隔离开关的操作闭锁回路失效原因及改进【摘要】变电站是电力系统的重要组成部分，在变电站的调试过程中，时常会出现隔离开关电气闭锁回路失效的现象，影响变电站的正常运行。
本文结合工程实例，介绍了变电站线路主接线及隔离开关电气闭锁逻辑，对隔离开关电气闭锁回路失效原因及处理进行了分析，并提出一些改进的措施。
供类似研究参考与借鉴。
【关键词】隔离开关；电气闭锁；失效；改进变电站是电力系统的核心和枢纽，目前已深入到城市核心区域提供供电服务，成为满足城市居民用电需求的供电枢纽站。
隔离开关电气闭锁回路是电气防误操作最为重要，也是最为有效的手段之一，随着电力行业的进一步发展，电网安全、操作人员人身安全还是设备安全等方面均对隔离开关电气闭锁提出了更高的要求。
但在变电站的调试过程中，隔离开关电气闭锁回路时常出现失效的现象，不仅影响变电站的正常运行，造成设备损坏和大面积停电事故，严重情况下还可能出现人身伤亡等重大事故。
因此，有必要对隔离开关电气闭锁回路失效原因及处理进行分析，改进隔离开关电气闭锁回路，最大限度避免隔离开关电气闭锁回路失效现象的出现，保证变电站的正常运行。
1.变电站线路主接线及隔离开关电气闭锁逻辑某变电站220kV母线采用双母线结构，线路断路器为分相断路器，分别经QS1、QS2隔离开关（也称主刀）接至IM和ⅡM，经QS3隔离开关接至线路，如图1所示。
为满足检修需要，线路主接线中还安装了接地用的QS01、QS032和QS031隔离开关（也称地刀）。
主刀和地刀均为电动隔离开关，主刀具有现地/远方电动操作功能，地刀仅有现地电动操作功能。
图1 线路主接线图隔离开关的电气闭锁回路如图2所示，方框内为相应隔离开关分合闸控制的内部电路。
隔离开关统一采用站用电A相作为控制电源，经内部电路及外部的电气闭锁接点后接至电源的N端。
GBM小母线串接母联断路器及其两侧隔离开关常开辅助接点后接至电源的N端，当母线合母运行时，GBM小母线接通N端，此时只要QS1或QS2有一把处于合位，即可对另一把主刀进行分合闸操作。
隔离开关控制回路常见问题及处理措施.
隔离开关控制回路常见问题及处理措施.摘要：在电力系统中，隔离开关是电网的重要组成元件，其日常操作和安全性能，对电力系统的运行有着重要意义。
隔离开关作为一种特殊开关，具备电源隔离作用，可以保证检修工作中的人身安全和设备安全，通过与断路器的配合，可以使供电回路实现稳定运行。
为确保电力系统安全稳定运行，就要对控制回路进行有效的故障分析和处理，降低电网安全隐患，保障电网设备的正常运行。
基于此，对隔离开关控制回路常见问题及处理措施进行探讨，以供参考。
关键词：隔离开关；控制回路；常见问题；处理措施；引言隔离开关作为变电站内重要的高压一次设备，具有隔开带电电网、改变系统运行方式和接通或断开小电流电路等功能。
隔离开关的分、合闸关系着电力系统运行方式的调整，涉及到供电可靠性，如果出现因隔离开关回路故障导致不能正常分、合闸操作，将严重影响电力系统稳定和后续作业进程。
故障情况紧急，必须在尽可能短的时间内解决此问题。
1隔离开关控制回路原理分析例如，隔离开关主要由电动机控制回路和电动机回路两部分组成。
控制电路主要分为手动、局部、电气和遥控、圆弧形中间制动器，通过接线盒的“远程/现场”工具手柄切换。
隔离开关主要由闭环、端子盒操作、5保护装置、测头、组合按钮、触点等组成。
闭合环主要是断路器隔离开关、断路器隔离开关，通过连接断路器、隔离开关、控制回路中的常开刀架以及离合器中的GBM和副断路器中的PBM来相互阻塞。
电动机的主回路是由电动机、控制回路中的触点关闭、电网、开关等组成的主回路。
在实际应用中，电机通过控制驱动电路转动，转动以触发断开开关的分离制动器。
将断开开关的触点对连接到供电电路中，采用正向ABC序列连接的连接器和反向ACB电路接通断开电路，并利用电机的组合作用反转和反转拆分回路。
后监控摄像头采用线路监控装置控制隔离开关遥控和制动。
断开方式就位后，必须关闭电源开关，否则电机会一直运行到燃烧，断开方式会连接到电源插头，断开方式到位后，集线器会关闭，电机会停止。
隔离开关常见电气故障及查找分析
隔离开关常见电气故障及查找分析1. 引言1.1 隔离开关常见电气故障及查找分析隔离开关在电气系统中起着非常重要的作用，它可以在需要时隔离电气设备，确保安全操作。
隔离开关也会出现一些常见的电气故障，给电气系统的正常运行带来困扰。
本文将围绕隔离开关常见电气故障及查找分析展开讨论。
我们将介绍一些常见的电气故障，如开关无法动作、接触不良、短路故障等。
这些故障可能会导致电气系统失效，影响正常运行。
接着，我们将分析这些故障的原因，可能是由于设备老化、环境影响等因素导致。
在故障排查方法方面，我们将介绍一些常用的排查技巧，如检查电气连接、测量电压电流等方法。
我们也将分享一些故障修复的技巧，帮助读者解决电气故障。
我们还将提供一些预防措施，帮助读者避免类似的故障再次发生。
总结经验教训，我们将强调及时发现和解决电气故障的重要性，以确保电气系统的稳定运行。
展望未来，我们将探讨隔离开关技术的发展趋势，为读者提供更多关于电气设备维护的建议。
重申重点，强调电气安全意识的重要性，希望读者能够加强电气设备的维护和保养意识。
2. 正文2.1 常见电气故障在隔离开关的使用过程中，常见的电气故障包括以下几种：1. 接触不良：接触不良是最常见的电气故障之一，通常是由于接触面氧化、磨损或松动导致的。
当出现接触不良时，会导致设备不能正常通电或断电。
2. 短路：短路是另一种常见的电气故障，通常是由于绝缘受损或元件接触不良导致的。
短路会造成设备损坏或电路故障，严重时可能引发火灾。
3. 过载：过载是指设备超过额定负荷运行，导致设备过热或损坏。
过载可能是由于电路设计不合理或设备使用不当造成的。
4. 断路：断路是指电路中某个部分断开，导致电流无法流通。
断路可能是由于线路老化、接头松动或外部损坏引起的。
5. 绝缘故障：绝缘故障是指设备外部绝缘被破坏，导致电路短路或漏电。
绝缘故障可能是由于外部损坏或环境因素引起的。
以上是隔离开关常见的电气故障，对于这些故障要及时排查并修复，以确保设备的正常运行和安全性。
隔离开关常见电气故障及查找分析
隔离开关常见电气故障及查找分析隔离开关是一种常用的电气设备，用于隔离电源和负载之间的电气连接，以确保电气系统的安全运行。
隔离开关也会出现一些常见的电气故障，这些故障可能导致设备故障、电源断电或电路短路等问题。
以下是一些常见的隔离开关故障及其查找分析方法：1. 开关无法打开或关闭：这可能是由于开关机械结构损坏或堵塞引起的。
解决这个问题的方法是检查开关的机构部分，确保其正常工作。
如果机械部分损坏较严重，则需要更换开关。
2. 开关加热或过载：开关长时间使用或电流过大时会导致开关过热或过载。
这可能是由于过载电流超过开关额定容量引起的。
解决这个问题的方法是检查负载的电流是否超过开关的额定容量，并适当减小负载电流或更换更大容量的开关。
4. 开关接触不可靠：开关接触不可靠可能是由于接触电阻过大、接触松动或触点与固定部件之间存在间隙引起的。
解决这个问题的方法是检查开关的接触压力是否合适，紧固开关的固定螺钉，并检查触点与固定部件之间是否存在间隙。
如果发现有间隙，可以采取调整固定螺钉位置或更换触点等方法来解决问题。
5. 开关机械部件损坏：长时间使用或外部冲击可能导致开关的机械部件损坏，比如开关的杆折断、旋钮损坏等。
解决这个问题的方法是检查开关的机械部件是否完整，并适当修复或更换损坏的部件。
在查找隔离开关电气故障时，应注意遵循以下步骤：1. 检查开关的外部观察：观察开关是否正常闭合、开关周围是否有损坏痕迹等。
2. 检查连接线路：检查开关的连接线路是否松动、腐蚀或损坏，以及接线是否正确。
3. 检查开关处于的位置：检查开关所处的位置是否合适，比如是否有高温、潮湿或腐蚀性气体等环境。
4. 检查开关的额定容量：检查开关的额定容量是否合适，负载电流是否超过开关的额定容量。
5. 使用测试工具进行测量：使用万用表或其他测试工具对开关的电流、电压等参数进行测量，以确定是否存在故障。
隔离开关是电气系统中不可或缺的设备，但也容易出现故障。
隔离开关电动操作回路的分析及缺陷处理
隔离开关电动操作回路的分析及缺陷处理发布时间：2022-05-09T03:32:56.553Z 来源：《福光技术》2022年9期作者：邢媛媛[导读] 隔离开关在电力系统中广泛使用，在倒闸操作中操作频繁，其是否能正常操作则会直接影响到电力系统的可靠性和安全性。
然而隔离开关操作出现问题的情况经常发生，其中以隔离开关电动操作回路存在故障所致居多。
隔离开关的电动操作回路包括控制回路和电机回路，以及防止电气误操作的闭锁回路。
本文根据北京ABB隔离开关电动操作回路为例，从隔离开关的闭锁回路、控制回路、电机回路各方面进行分析和介绍，并且结合现场实际验收过程中出现的问题，提出相应的改进措施。
邢媛媛佛山供电局广东佛山 528000摘要：隔离开关在电力系统中广泛使用，在倒闸操作中操作频繁，其是否能正常操作则会直接影响到电力系统的可靠性和安全性。
然而隔离开关操作出现问题的情况经常发生，其中以隔离开关电动操作回路存在故障所致居多。
隔离开关的电动操作回路包括控制回路和电机回路，以及防止电气误操作的闭锁回路。
本文根据北京ABB隔离开关电动操作回路为例，从隔离开关的闭锁回路、控制回路、电机回路各方面进行分析和介绍，并且结合现场实际验收过程中出现的问题，提出相应的改进措施。
关键字：隔离开关、电动操作回路、缺陷、改进措施0 引言隔离开关是一种没有专门灭弧装置的开关设备，在分闸状态有明显可见的断口，在合闸状态能可靠地通过正常工作电流，并能在规定时间内承载故障短路电流和承受相应电动力的冲击。
由于隔离开关电动操作回路不存在监视回路，因此无法在运行时判断电动操作回路是否正常。
为此，通过对隔离开关电动操作回路验收时的检查和分析，对所检查出的缺陷进行整改处理，提高设备的可靠性，确保电网安全稳定的运行。
1 隔离开关的电气闭锁回路隔离开关电气闭锁回路，就是利用断路器、隔离开关、接地刀闸等设备的辅助接点，在二次电气控制回路中有条件的连接，形成“与”和“或”的逻辑关系，控制电源回路的接通与断开，从而达到控制一次设备的目的。
浅谈220kV变电站隔离开关控制闭锁回路改进
浅谈220kV变电站隔离开关控制闭锁回路改进摘要：本文就220 kV某变电站在调试过程中发现在隔离开关控制回路原无故障的情况下，反复出现分/合闸不正常的故障现象，找出故障原因并提出了电气控制回路的改进方案。
关键词：220kV变电站；隔离开关；控制闭锁回路；改进前言：220kV线路是地方电网的主要输电线路，线路的重要性及较高的电压等级，无论从电网安全、操作人员人身安全还是设备安全等方面均对线路倒闸操作防误闭锁提出了更高的要求。
此外，电气闭锁是防误操作最基本的形式，闭锁可靠，各间隔隔离开关必须设计并安装完善的电气闭锁回路，以提高防误操作的可靠性。
1 220 kV某变电站隔离开关控制原理220 kV及以上电压等级的变电站，隔离开关全部要求具有就地手动、就地电动和远方遥控（接地开关不允许遥控）分合闸操作功能。
如图1所示为220 kV某变电站所使用型号为GW16A－126~252型隔离开关电动操作机构电气原理图，图中SBT2为就地/远方切换开关，SB1、SB2、SB3分别为就地控制分、合闸按钮和急停按钮，SP1、SP2分别为分、合位限位微动开关，SP3为手动操作闭锁电动操作的微动开关，KM1、KM2分别为分/合闸控制接触器，KT为隔离开关电动机综合保护器辅助触点，后台监控机可通过线路测控装置经压板控制遥控分闸TJ、遥控合闸HJ接通来实现对隔离开关的遥控分、合闸操作。
2隔离开关的故障现象在现场调试过程中发现，原来可以正常进行远控/就地分、合闸操作的隔离开关突然出现无法分/合闸，或者是在隔离开关的电动操作机构长时间接通电源后，出现隔离开关无法操作的现象，而且是反复出现。
这一故障的出现严重影响到调试工作的顺利进行，也给变电站的投入运行带来安全隐患，所以必须处理并找到发生故障的根本原因。
图1隔离开关电动操作机构电气原理图3故障的处理与原因分析针对上述存在的故障现象，现场调试人员进行了跟踪处理。
因为变电站还处在新建调试阶段，以隔离开关还没有接入“微机防误”闭锁，即图1中12－13是直通的，因而调试人员首先想到是“电气闭锁”，但经检查发现电气闭锁回路是满足操作条件的，即11－12是通路状态，用万用表检测确实是接通，说明“电气闭锁”环节没有问题；接下打开隔离开关电动操作机构的封闭门对接触器KM1、KM2进行了检测，发现接触器KM1和KM2的线圈、触点都完好；此时调试人员初步判断故障出在联锁控制及故障保护回路上，即SP1-SP3、KT和ZJ1－ZJ2所在的位置出现了断路故障。
隔离开关控制回路常见问题及处理措施
隔离开关控制回路常见问题及处理措施摘要：目前我国经济发展迅速，电力企业为我国发展做出了很大贡献。
为保证电力系统安全稳定运行，避免不必要的经济损失，需要对隔离开关控制回路进行有效的故障处理和定期维护，保证其功能完好。
分析隔离开关控制回路常见问题，分析产生原因并完善处理措施。
关键词：隔离开关；控制回路；问题；处理措施引言高压隔离开关是变电站电气系统中重要的开关电器，它与高压断路器配套使用，在电网运行中起到重要作用：一是隔离电源，使检修的设备与电力系统隔离，保证工作人员和设备的安全；二是倒闸操作，改变系统运行方式；三是用来断开小电流电路和旁（环）路电流。
但无论电力系统处于什么状态，隔离开关都应可靠动作。
而隔离开关是否可靠动作，不仅依赖于良好的机械性能，还要看它的控制回路是不是符合生产要求。
如果隔离开关的控制回路存在安全隐患，将有可能引发严重的安全事故。
220kV变电站所用隔离开关的控制回路并不复杂，但在设计及调试阶段的一些细节问题上应引起设计人员和调试人员的重视。
本文就220kV傍浦变电站在调试过程中发现在隔离开关控制回路原无故障的情况下，反复出现分/合闸不正常的故障现象，找出故障原因并提出了电气控制回路的改进方案。
1隔离开关电动操动机构工作原理隔离开关电动操动机构控制回路如图1所示。
（1）电动分闸。
按下分闸按钮（SB2），分闸接触器（KM2）线圈接通，分闸接触器常开（动合）接点闭合并自锁，使电动机启动，电动机驱动齿轮蜗轮减速装置，操动机构主轴逆时针转动，带动与主轴相连的隔离开关分闸。
当主轴接近分闸终点位置时，装在蜗轮上的弹性压片使终点限位开关（SP2）分开，切断分闸接触器的控制电源，接触器常开（动合）接点断开，切断电动机电源，机械限位装置使电动操动机构限制在分闸位置。
图1 CJTKA／B型电动操动机构控制回路原理（2）电动合闸。
按下合闸按钮（SB1），合闸接触器（KM1）线圈接通，合闸接触器常开（动合）接点闭合并保持，使电动机启动，电动机驱动齿轮蜗轮减速装置，操动机构主轴顺时针转动，带动与主轴相连的隔离开关分闸。
浅谈220kV变电站隔离开关控制闭锁回路改进
浅谈220kV变电站隔离开关控制闭锁回路改进作者：刘志强来源：《中国新技术新产品》2013年第10期摘要：结合220 kV变电所隔离开关控制闭锁逻辑，分析了隔离开关控制闭锁回路故障现象及原因，并针对原因提出了具体的处理措施。
最后，给出了220kV变电所隔离开关控制闭锁回路改进方案，可供参考。
关键词：220kV变电所；隔离开关；闭锁逻辑；试验中图分类号：TM645 文献标识码：A220kV线路是地方电网的主要输电线路，线路的重要性及较高的电压等级，无论从电网安全、操作人员人身安全还是设备安全等方面均对线路倒闸操作防误闭锁提出了更高的要求。
此外，电气闭锁是防误操作最基本的形式，闭锁可靠，各间隔隔离开关必须设计并安装完善的电气闭锁回路，以提高防误操作的可靠性。
1 变电站线路主接线及隔离开关电气闭锁逻辑某变电站220kV母线采用双母线结构，线路断路器为分相断路器，分别经QS1、QS2隔离开关（也称主刀）接至IM和ⅡM，经QS3隔离开关接至线路，如图1所示。
为满足检修需要，线路主接线中还安装了接地用的QS01、QS032和QS031隔离开关（也称地刀）。
主刀和地刀均为电动隔离开关，主刀具有现地/远方电动操作功能，地刀仅有现地电动操作功能。
隔离开关的电气闭锁回路如图2所示，方框内为相应隔离开关分合闸控制的内部电路。
隔离开关统一采用站用电A相作为控制电源，经内部电路及外部的电气闭锁接点后接至电源的N端。
GBM小母线串接母联断路器及其两侧隔离开关常开辅助接点后接至电源的N端，当母线合母运行时，GBM小母线接通N端，此时只要QS1或QS2有一把处于合位，即可对另一把主刀进行分合闸操作。
当母线分母运行时，电动操作QS1（或QS2）分合闸的条件为：①三相断路器均处于分位；②断路器两侧的地刀QS01、QS032处于分位；③另一把主刀QS2（或QS1）处于分位。
电动操作QS3分合闸的条件为：三相断路器均处于分位；②三把地刀均处于分位。
变电站电动机构隔离开关操作过程中危险点分析及改进措施探讨
变电站电动机构隔离开关操作过程中危险点分析及改进措施探讨摘要：随着电力系统现代化水平的不断提升，变电站自动化程度越来越高，智能变电站将是未来变电站的发展方向和必然趋势，同时也随之引入变电站一键式顺序控制系统。
本文主要通过对一键顺控过程中电动隔离刀闸操作过程的危险点及可能发生的事故进行探讨，从设备技术特点、运行维护技术要求等方面进行分析，进一步提出了电动隔离刀闸保护的可行性。
关键词：电动机构隔离开关；安全；断电；分析随着电力系统现代化水平的不断提升，变电站自动化程度越来越高，智能变电站将是未来变电站的发展方向和必然趋势，同时也随之引入变电站一键式顺序控制系统。
智能变电站的一键顺控是指，智能变电站的高级应用功能中利用智能变电站站的顺控功能，将变电站的常见操作根据一定的五防逻辑在智能变电站的监控后台上编制成操作模块按钮，操作人员在操作时不需要编制内容复杂的操作票，只需要根据操作任务名称调用“一键顺控”按钮对应的操作票进行操作即可完成目的操作。
1、一键顺控优点概述与常规变电站的操作相比，采用一键顺控有以下4个优点：（1）节约操作时间：一键顺控不需要运行人员现场填写操作票及审核操作票，不需要五防验证（一键顺控采用操作过程中校验），不需要进行现场模拟操作，节省了操作前的准备时间。
（2）避免误操作：采用模块化的操作票，只需在编制一键顺控操作票时加强操作票审查和现场实际操作传动试验，就能够保证操作票内容的完善性、正确性，避免了由于操作人员技术素质高低和对设备认识情况不同对运行操作安全性和正确性的影响，避免了操作人员现场填写操作票时可能产生的误操作。
（3）降低劳动强度：采用监控后台顺序控制，由计算机按照程序自动执行操作票的遥控操作和状态检查，不会出现操作漏项、缺项，操作速度快、效率高，节省了操作时间，降低了操作人员的劳动强度，也提高了变电站操作的自动化水平。
（4）节约人力资源：采用“按钮”操作模式，如果将一键顺控与设备状态可视化系统紧密结合，进一步完善设备状态检查功能，就可以使集控站或调度远方操作成为可能，在一定程度上节约了人力资源，解决了运行人员不足的问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Ｖｏ ．５ １３ Ｎ Ｏ． ４
广 西 电 力
ＧＵ ＡＮＧＸＩ ＥＬ Ｃ Ｉ ＯＷＥＲ Ｅ ＴＲ Ｃ Ｐ
３ ３
隔离开关电气闭锁回路隐患分析及改进
Ａｎａ ｙ ｉ ｎ Ｍ ｏ ｆｃ ｉ ｎ ｏ ｔ ｎ ｉ ｌＲｉｋ ｉ ｅ ｔ ｉａ ｏ ｋ ｎ ｌ ｓｓ ａ ｄ ｄｉ ａｔｏ ｆ Ｐｏ ｅ ｔａ ｓ ｎ Ｅｌ ｃ ｒｃ ｌＢｌ ｃ ｉ ｇ ｉ
Ａｂ ｔ ａ ｔ Ｔ ｅ ｆ ｉ ｒ ａ ｏ ｆｅｅ ｔ ｃ ｌｃ ｉ ｇ ｃｒ ｕ ｔｏ ｉｃ ｎ ｅ ｔｒｕ ｄ ｒｓ ｅ ｉ ｉ ａｉ ｎ ｆｕ ｄ ｉ ｈ ｅ ｕ ｒｃ ｓ ｆ ｓ ｒ ｃ ： ｈ ａｌ ｅ Ｒｅ ｓ ｎ ｏ ｌｃｒ ａ ｂ ｏ ｋｎ ｉ ｉ ｆｄ ｓ ｏ ｎ ｃｏ ｎ ｅ ｐ ｃａ ｓ ｕ ｔ ０ ｎ ｎ ｔ ｅ ｄ ｂ ｇ ｐ ｏ ｅ ｓｏ ｕ ｉｌ ｃ ｌ ｔ ｏ
接触 器 的动作 电压值 ， 因而 ２个 开关 同时 动作 ， 致 导
断路器辅助接点的闭锁功能失效 。 在实际运行 中， 如 真出现同时按下 ２ 个开关的分合 闸按钮 ，就会 出现 “ 带负荷分 、 合隔离开关” 的误操作， 从而导致严重的 人身伤亡和设备损坏事故。 根据 分析结 果 ， 检查 隔离开 关 的控制接 线 。图 ３ 为 隔离 开 关 的 接线 端 子 ，３ １ 子 为 开关 分 合 闸 ｌ— ５端 操作电动机 电源端子 ，６ １ 为开关分合 闸控制 电 １— ７ 源端子 ， 组 电源相邻 。按设计的端子图 ， ２ 控制电源 的 Ｌ端 （ ２中 的 Ａ端 ） 接 并 至 电动 机 电 源 的 Ａ 图 直
障信 廿
图 ３ 隔 离 开 关接 线端 子 图
３ 隔离开关电气 闭锁 回路失效原 因及处理
根据 图 ２ ，调试人员首先确认断路器处于合位 状态 下 ，８一 ８２ Ｎ之 间的 回路 处 于断开 状态 ； 地刀 均 各
Ａ Ｂ Ｃ Ｌ Ｎ
、— — ＼’ ＿ ，，
Ａ Ｂ Ｃ Ｌ
ｌ ｌ
处 于分位 ，电气 闭锁所 用 的地刀辅 助接 点均 为 接通
状态 ； Ｓ处于分位 ， Ｑ 其用于闭锁的辅助接点也处于 接 通状态 ， 时只要 断路 器处 于分 位 ，８ 一 此 ８２ Ｎ之 间 的 回路 处 于 接 通 状 态 ， ｓ 和 Ｑ ， 可 以 进 行 电 动 操 Ｑ。 Ｓ均 作。但现场断路器处于合位状态 ，同时按下 Ｑ ｓ 和 Ｑ， ｓ 的合 闸按钮 时能够 实现 合 闸 ， 明 Ｑ Ｑ ， 已 说 ｓ、 ｓ 间 构成 电流 通路 。
电机 电源
控制 电源
（） ｃ
图 ４ 隔 离 开 关 电源 接 线 图
（ 下转 第 ４ ４页 ）
广 西 电 力
ＧＵＡＮＧ Ｌ Ｔ Ｃ Ｐ ＸＩ Ｅ ＥＣ ＲＩ ０Ｗ Ｅ Ｒ
２１ ０ ２年 ８月
Ｖｏ －５ ｌ３ Ｎ Ｏ． ４
３ 通 知 片 区 电力 抢 修 施工 队 ， 进 行 电力 设 备 ） 在 维 护施工 前应 先对 报警设 施进 行撤 防操作 ，施工 完 成后 布 防 ， 免 因电力抢 修维 护产生 的误 报警 。 避
ｄ ｂ ｇｐ ｏ ｅ ｓｔ ｖ ｉ ｏ ｔｎ ｏ ｅ ｔ ｅ ｕ ｔ ｓ ． ｅｓ ｈ ｍｅｔ ａ ｅｄ ｓｇ ｉｃ ｉ ｓ ｏ ｌ ｅｍｏ ｉ ｅ ｖ ｉ ｅｓ ｅ ｉ ｉ ａ ｏ ｅ ｕ ｒ ｃ ｓ ａ ｏｄ ｉ ｏ ｍｐ ｒ ｔ ｔ ｎ ｉ ｓ ｃ ｒ ｙ ｒ ｋ Ｔ ｃ ｅ ｔ ｈ ｅ ｉｎ ｃｒ ｕｔ ｈ ｕ ｄｂ ｄ ｆ ｄｔ ａ ｏｄ ｔ ｐ ｃ ａ ｓ ｕ ｔ ｎ ａ ｐ ｌ ａ ｉ ｉ ｈ ｈ ｔ ｉ ｏ ｈ ｌ ｔ ｉ ａ ｏ ｅｉ ｐ ｏ ｏ ｅ ． ｂ ｖ ｒ ｐ ｓ ｄ ｓ
Ｃｉｃ ｉ ｆ Ｄｉｃ ｎ ｅ ｔ ｒ ｒ ｕ ｔｏ ｓ ｏ ｎ ｃｏ
陈炳 森 ， 陈韶 光
ＣＨＥＮ ｎ － ｅ Ｂｉ ｇ ｓ ｎ， ＣＨＥＮ Ｓ ａ — ｕ ｎ ｈｏｇａｇ （ 广西水 利电力职业技术学院 ，南 宁 ５０２） ３０ ３
（ ｕｎｘ Ｔ ｃｎｃｌＣ ｌｇ ｆＷａ ｒＲ ｓｕｃｓａｄ Ｅｅｔｃ Ｐｗ ｒ ａ ｎ ｇ５ ０ ２ ，Ｃ ｉ ） Ｇ ａ ｇｉ ｅｈ ｉａ ｏａｅｏ ｔ ｅｏ ｒ ｎ ｌ ｒ ｏ ｅ，Ｎ ｎ ｉ ３ ０２ ｈｎ ｌ ｅ ｅ ｃｉ ｎ ａ
合 隔 离开关 ”误操 作 瞬间 出现 的电弧 可 能直接 导致 ， 操 作人 员伤 亡 、 备损 坏和 大面 积停 电事故 ， 设 为防 止
位状态下 ， 同时按下断路器两侧隔离开关的分（ ） 合
闸按 钮 时 ， 隔离开关 电气 闭锁 失效 ， 两侧 隔离 开关 均 实现分 （ ） 合 闸操作的现象 ， 找出原因并提出了电气
摘要 ： 根据 ２ ０ｋ ２ Ｖ横县变 电站调试过 程发 现隔离开关 电气 闭锁回路在 特殊情况 下失效 的现象 ， 分析原 因， 指出了调试 过程 应注意检验特殊情况下 的电气闭锁逻辑 ， 避免存在重大安全 隐患 。提 出了改进设计 回路 ， 避免 出现上述特殊情况 的方案 。
关键词 ： 隔离开关 ； 电气 闭锁 ； 闭锁逻辑
２ 隔离开关电气 闭锁 回路失效现 象
现场 调试 隔离 开关 的 电气 闭锁 逻辑 时 ，调试人 员 按 图 ２所示 的闭锁逻辑 ，对 每一 个隔 离开 关均 逐
一
隔离开关的 １ 、４ ３ １ 号相邻端子通过电缆分别接 至线路间隔端子箱 内的站用 电源 Ａ相和 Ｂ相 ， 现场
检查 发 现 ，负责 安装 接 线 的施 工人 员 错误 地 将 Ｑ ， Ｓ 的控 制 电源 Ｌ端并 接 至 电机 电源 的 Ｂ相 ，即 １ ６号 端子 并接 至 了 １ 端 子 ， 图 ４ ｂ 所示 ， ４号 如 （） 因而 出现 前述 电气 闭锁失效 的现象 。
ｋ Ｖ横 县 变 电站 在调 试 过 程发 现 的线 路 断路 器 在 合
及人身伤亡等重大事故 ，各供 电部 门均制定 了相应 防误操作制度和措施 ， 同时采取机械闭锁 、 电气回路 闭锁 、微机 五防 闭锁等 防误操 作装 置来 降低 发 生误 操作的机率。 电气误操作 中较为常见的误操作是 “ 带负荷分 、
如图 １ 所示。 为满足检修需要 ， 线路主接线 中还安装 了接 地 用 的 Ｑ 。 Ｑ ｏ 和 Ｑ ｍ 隔 离 开 关 （ 称 地 Ｓ Ｓ ２ 、 ￣ Ｓ， 也
刀 ）主 刀和地 刀 均为 电动 隔离开 关 ， 。 主刀具 有现地 ／
远方电动操作功能 ， 地刀仅有现地电动操作功能。
关才能进行 电动操作［从而防止“ １ 】 ， 带负荷分 、 合隔离
安装使 用 提 出了几点 建议 。
参 考 文 献
［］ 崔爱国 ，刘永军．Ｓ １ Ｇ Ｍ电力线路及变压器 防盗报 警系统 ［ ． 系统 ，０ ８ （ ）３ — ８ Ｊ信息 ］ ２ ０ ，５ ：７ ３ ．
Ｋｅ ｏｄ ： ｉ ｏｎ ｃ ｒｅ ｃ ｉ ｌ ｋｎ ，ｌ ｋｎ ｇ ｙｗ ｒｓ ｄｓ ｎｅｔ ，ｌ ｔｃ ｂｏ ｉ ｂ ｃ ｉ ｌｉ ｃ ｏ ｅ ｒａ ｃ ｇ ｏ ｇｏ ｃ ｌ
中图分类号 ： Ｍ５ ４１ 文献标 志码 ： 文章编号 ： ６ １ ８８ （０ ２ ０ — ０ ３ ０ Ｔ ６． Ａ １ ７— ３ ０ ２ １ ）４ ０ ３ — ２
Ｏ 引 言
电气误操作是一种危害大 ，在电力系统 中频发
的事故 ， 长期 以来一 直严 重威 胁 电力 系统 的安全 。 为 防止各种 电气 误操作 造 成非正 常停 电 、设备 损坏 以
开关 ” 误操 作 的执行 。
隔离开关 电气闭锁逻辑并不复杂 ，但在设计及 调试 阶段 的一 些 细节 问题 应 引起 重 视 。本文 就 ２ ０ ２
、 — 、 ， ＿一， 、、 ＿
Ｎ
册
Ａ Ｂ Ｃ Ｌ Ｎ
、 — 、 ， ＿＿， 、 、
ＡＣ３ ０Ｖ ＡＣ２２ ８ ０Ｖ
ＡＣ３８ Ｖ ＡＣ２ Ｖ ０ ２０
Ａ Ｃ３８ Ｖ ＡＣ２２ Ｖ ０ ０
电机 电源 控制 电源
（） ａ
电机 电源 控 制 电描ｃ
（ｌ ｂ
相 ， ｌ 子并 接 至 ｌ 子 ， 图 ４ ａ所 示 ； 制 即 ６端 ３端 如 （） 控 电 源 的 Ｎ端 即为 图 ２中各 方框 左 端 出线 ，如 ８５ ８、
８ ６ ８ ９回路 ，再经 相关 闭锁接 点 后真 正接 至 站 用 ８ 、８
电源 的 Ｎ端 。
图 ２ 隔 离开 关 电 气 闭锁 回路 图
收 稿 日期 ：２ １— ５ ０ ０２０— ３
广 西 电 力
ＧＵＡＮＧＸＩ ＥＬ Ｃ Ｐ Ｗ ＥＲ ＥＣＩ Ｉ Ｏ ＲＩ
２ １ 年 ８月 ０２
Ｖ ｏ． Ｎ Ｏ． １ ３５ ４
． ．
－ 卜 瑟 。 ｌ ／ ０ ， １ ／ Ｔ Ｇ ３ ２ 一 Ｊ Ｇ 、 ］ Ｕ — Ｌ
由于 Ｑ 。 Ｑ 。 Ｓ 和 Ｓ 的位置相 距较 远 ， 法 测量 Ｑ 无 Ｓ
２ ｋ ＩＭ ２０ Ｖ Ｉ
和 Ｑ 。 接 的 ２个 电源 间 的 电压 值 ，但 分析认 为 应 Ｓ所 是其 中一个 开 关 的控 制 电源接 至 了另 一 相 电 源 ， 使
得 ２个开关控 制 电源 端 间存 在 ３０Ｖ的 电压 ， ８ 当 Ｑ， Ｑ， Ｓ 和 ｓ 同时按 下 合 闸按 钮 时构 成 了前述 的 电流 串联 通路 。每个 开关控 制 回路 电压 为 １０ 达到 了 ９ Ｖ，
２ ０ Ｖ ｎ ｘａ ｕ ｓａｉｎ ａ ｅ ａ ａｙ ｅ ． ｔ ｓｐ ｉｔ ｄｏ ｔ ｈ ｔ ｈ ｌｃｒｃ ｌｃ ｉ ｇｌ ｇｃｕ ｄ ｒｓ ｅ ｉ ｉ ａｉｎ ｓ ｏ ｌ ｅｖ ｒ ｉｄ ｉ ｅ ２ ｋ Ｈｅ ｇ ｉｎ ｓ ｂ ｔｔ ｒ ｌ ｚ ｄ Ｉ ｉ ｏｎｅ ｕ ａ ｅｅ ｅ ｔ ａ ｂ ｏ ｋ ｎ ｉ ｎ ｅ ｐ ｃａ ｓｔ ｔ ｈ ｕ ｄ ｂ ｅ ｉ ｅ ｔ ｏ ｎ ｔ ｔ ｉｌ ｏ ｌ ｕ ｏ ｆ ｎｈ
