LI-ion(新)电池充电常识
锂电池充电注意事项及安全措施
锂电池充电注意事项及安全措施
一、适度充电
锂电池充电时应采用小电流、长时间的充电方法，避免采用大电流、短时间的充电方法。
这主要是因为大电流充电会使电池内部压力增加，可能导致电池破裂或起火。
同时，短时间充电可能会导致电池无法完全充电，从而影响电池的寿命和性能。
二、选择合适的充电温度
锂离子电池充电温度范围一般在0℃-45℃之间。
在充电时，应尽量保持电池温度在这个范围内。
如果温度过高或过低，都可能会对电池的性能和寿命产生影响。
在极端情况下，高温或低温环境可能会导致电池起火或爆炸。
因此，在使用充电器时，应注意观察电池的温度变化，避免在高温或低温环境下使用充电器。
三、防止过冲
锂离子电池过度充电可能会导致电池破裂或起火。
因此，在使用充电器时，应注意控制充电时间，避免过度充电。
同时，如果发现电池已经充满电，应及时断开充电器，避免对电池造成过冲的损害。
四、首冲不用激活
锂离子电池在首次充电时不需要进行激活。
这是因为锂离子电池采用的是锂离子电化学体系，这种体系在出厂时已经经过了充分的激活和调整，因此不需要在首次充电时进行额外的激活操作。
在首次充电时，只需要按照正常的充电方法进行充电即可。
五、标准充电时间
锂离子电池的标准充电时间是2-3个小时。
这个时间可以保证电池充满电，同时不会对电池造成过充的损害。
如果需要更快地充电，可以使用大电流充电器，但需要注意控制充电时间，避免对电池造成损害。
另外，如果需要更长的充电时间，可以使用慢充方式进行充电，但需要注意控制充电电压和电流，避免对电池造成过充的损害。
锂电池的正确充电方法
锂电池的正确充电方法锂电池是一种常见的储能设备，广泛应用于手机、笔记本电脑、电动车等领域。
正确的充电方法不仅可以延长锂电池的使用寿命，还可以确保其安全性能。
下面将介绍一些关于锂电池正确充电方法的知识，希望能够帮助大家更好地使用锂电池。
首先，选择合适的充电器非常重要。
对于不同型号的锂电池，需要使用对应的充电器进行充电。
使用不当的充电器可能会导致过充或过放，从而损害电池。
因此，在购买或更换充电器时，务必选择正规渠道购买，并确保充电器与电池型号匹配。
其次，避免过度充放电。
锂电池的充放电次数是有限的，因此需要尽量避免过度充放电。
一般来说，将锂电池充电至80%左右即可停止充电，避免过度充电。
同时，在使用过程中，尽量避免将电池放电至过低，以免损害电池性能。
另外，避免高温环境下充电。
高温会加速锂电池的老化，因此在充电时需要避免将电池置于高温环境中。
尤其是在夏季，避免将电池暴露在阳光下或者放置在高温的车内充电，以免影响电池寿命。
此外，定期进行全面充放电也是保持锂电池健康的重要方法。
适当的全面充放电可以有效校准电池的电量显示，延长电池寿命。
但是需要注意的是，不要过于频繁地进行全面充放电，以免适得其反。
最后，正确存储电池也是保持电池健康的关键。
长期不使用的电池应该存放在干燥、通风的环境中，并且保持一定的电量，避免完全放电后长时间不充电。
综上所述，正确的充电方法对于保持锂电池的健康和安全至关重要。
选择合适的充电器、避免过度充放电、避免高温环境下充电、定期进行全面充放电以及正确存储电池，都是保持锂电池健康的关键。
希望大家能够按照这些方法正确使用锂电池，延长电池的使用寿命，确保使用安全。

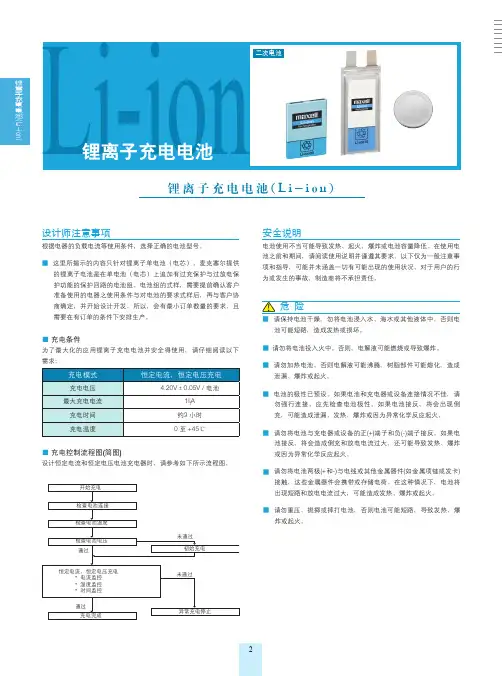

锂离子充电电池(Li-ion)
ICP653438SRU 6.2±0.3 33.8±0.2 38.2+0/-0.5*5 20 4.2 1.00 2.75 1.50 3.7 1000
ICP653450AR 6.2±0.3 33.8±0.2 49.6+0/-0.5 24 4.2 1.20 2.75 1.80 3.7 1200
ICP653850XRU 6.2±0.3 37.8±0.2 50.0+0/-0.5 28 4.2 1.50 2.75 2.25 3.7 1500
注意
锂离子充电电池 (Li-ion)
警 告
■ 请勿用微波炉或高压锅加热电池。突然加热可能损坏电池密封， 造成发热、爆炸或起火。 ■ 请勿将电池与干电池等一次电池或容量、类型和 / 或品牌不同的 其它电池混用。在这种情况下，使用过程中可能发生过放电，或 充电过程中可能发生过充电，并且异常化学反应可能导致电池发 热、爆炸或起火。 ■ 如果在使用、充电或存储过程中发现电池出现任何异常的气味、 发热、变色、变形或其它与往常不同的情况，应将电池从设备或 充电器中取出并不再使用。在这种情况下使用该电池可能导致发 热、爆炸或起火。 ■ 如果电池出现泄漏或异常气味，应立即让它远离火源。电解液可 能着火，导致发热或爆炸。 ■ 请勿让泄漏的电解液接触眼睛。万一出现此类情形，应立即用大 量清水冲洗眼睛并就医。延误处理可能导致严重伤害。
Charge: 1510mA (1ItA)/4.2V (CCCV)/2.5h Temperature: 25 deg. C
■ 放电温度特性曲线
Charge capacity Cell voltage 4.5 4.0 3.5 3.0 2.5 Cell voltage (V) Cell voltage (V) 4.5
锂电池最佳充电区间
锂电池最佳充电区间
锂电池的最佳充电区间通常是在充满状态和放电到一定程度之间。
具体的最佳充电区间会因不同的锂电池类型而有所差异，常见的有锂离子电池（Li-ion）和锂聚合物电池（LiPo）。
对于大多数锂离子电池（Li-ion），最佳充电区间一般是在20%到80%之间。
这是因为锂离子电池在这个充电区间内的使用寿命最长。
当电池电量充满时（大约达到100%），会增加电池老化的风险，而当电量过低（接近0%）时，也可能对电池寿命造成负面影响。
而对于锂聚合物电池（LiPo），最佳充电区间一般是在30%到80%之间。
锂聚合物电池相对于锂离子电池来说，更容易受到过充或过放的影响，因此限制充放电的范围有助于延长电池寿命。
需要注意的是，最佳充电区间适用于需要长时间使用并希望延长电池寿命的情况。
如果您只需要短时间使用电池，并且需要电量补充到最大限度，完全充电或充满电也是可以的。
不过，为了长期保护电池寿命，建议在日常使用中尽量避免频繁充电至100%或放电至完全耗尽。
总结起来，最佳充电区间通常是在20%到80%之间，但具体还是根据不同的锂电池类型和使用需求来综合考虑。
如果您对特定的锂电池有更具体的充电要求或注意事项，请参考相关的电池制造商建议或咨询专业人士。

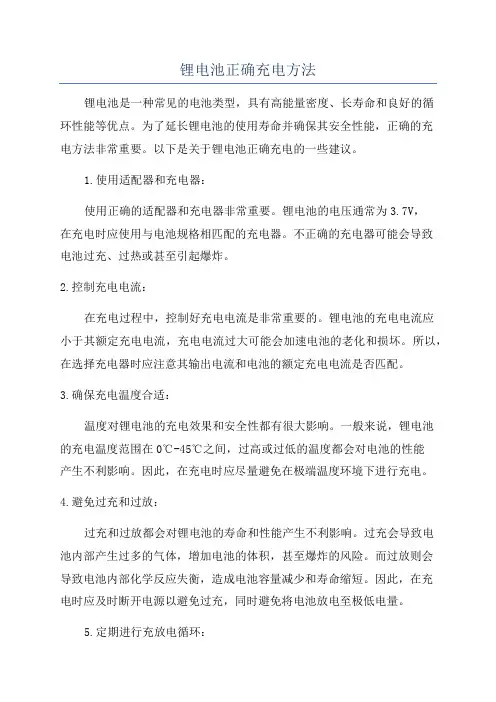

锂电池正确充电方法
锂电池正确充电方法锂电池是一种常见的电池类型，具有高能量密度、长寿命和良好的循环性能等优点。
为了延长锂电池的使用寿命并确保其安全性能，正确的充电方法非常重要。
以下是关于锂电池正确充电的一些建议。
1.使用适配器和充电器：使用正确的适配器和充电器非常重要。
锂电池的电压通常为3.7V，在充电时应使用与电池规格相匹配的充电器。
不正确的充电器可能会导致电池过充、过热或甚至引起爆炸。
2.控制充电电流：在充电过程中，控制好充电电流是非常重要的。
锂电池的充电电流应小于其额定充电电流，充电电流过大可能会加速电池的老化和损坏。
所以，在选择充电器时应注意其输出电流和电池的额定充电电流是否匹配。
3.确保充电温度合适：温度对锂电池的充电效果和安全性都有很大影响。
一般来说，锂电池的充电温度范围在0℃-45℃之间，过高或过低的温度都会对电池的性能产生不利影响。
因此，在充电时应尽量避免在极端温度环境下进行充电。
4.避免过充和过放：过充和过放都会对锂电池的寿命和性能产生不利影响。
过充会导致电池内部产生过多的气体，增加电池的体积，甚至爆炸的风险。
而过放则会导致电池内部化学反应失衡，造成电池容量减少和寿命缩短。
因此，在充电时应及时断开电源以避免过充，同时避免将电池放电至极低电量。
5.定期进行充放电循环：锂电池采用定期充放电循环可以提高电池的性能并减少电池容量的衰减。
一般建议每2-3个月对锂电池进行一次完全充放电循环，即将电池放至较低电量后再进行完全充电。
这样可以帮助平衡电池内部化学反应，提高电池的循环寿命。
6.注意充电时的安全性：在充电时应注意一些基本的安全措施，如避免充电时过度接触电池和充电器，防止受到电击；不要在潮湿的环境中充电，以免发生短路；充电时应保持通风良好的环境，防止充电器和电池过热等。
总的来说，锂电池的正确充电方法主要包括使用适配器和充电器、控制充电电流、确保充电温度合适、避免过充和过放、定期进行充放电循环以及注意充电时的安全性。
淘宝上的Li-ion电池充电器说明书
Lithium Ion Battery Charger for Solar-Powered SystemsCN3065General Description:The CN3065 is a complete constant-current /constant voltage linear charger for single cell Li-ion and Li Polymer rechargeable batteries. The device contains an on-chip power MOSFET and eliminates the need for the external sense resistor and blocking diode. An on-chip 8-bit ADC can adjust charging current automatically based on the output capability of input power supply, so CN3065 is ideally suited for solar powered system. Furthermore, the CN3065 is specifically designed to work within USB power specifications. Thermal feedback regulates the charge current to limit the die temperature during high power operation or high ambient temperature. The regulation voltage is internally fixed at 4.2V with 1% accuracy, it can also be adjusted with an external resistor. The charge current can be programmed externally with a single resistor. When the input supply is removed, the CN3065 automatically enters a low power sleep mode , dropping the battery drain current to less than 3uA. Other features include undervoltage lockout, automatic recharge, battery temperature sensing and charging/termination indicator.The CN3065 is available in 8-pin DFN package. Applications:●Solar Powered System●Digital Still Cameras●MP3 Players●Bluetooth Applications●Portable Devices●Chargers Features:●On-chip 8-bit ADC can adjust charging currentautomatically based on the output capability ofinput power supply●Suitable for Solar-Powered System●On-chip Power MOSFET●No external Blocking Diode or Current SenseResistors Required●Preset 4.2V Regulation V oltage with 1%Accuracy, adjustable with an external resistor●Precharge Conditioning for Reviving DeeplyDischarged Cells and Minimizing Heat Dissipation During Initial Stage of Charge●Continuous Programmable Charge Current Upto 1000mA●Constant-Current/Constant-Voltage Operationwith Thermal Regulation to Maximize ChargeRate Without Risk of Overheating●Automatic Low-Power Sleep Mode When InputSupply Voltage is Removed●Status Indication for LEDs or uP Interface●C/10 Charge Termination●Automatic Recharge●Battery Temperature Sensing●Available in DFN-8 Package●Pb-free AvailablePin AssignmentTEMP FBGNDVIN BATCHRGDONETypical Application CircuitInput Power Supply 4.4V to 6VFigure 1 Typical Application Circuit(Constant V oltage Level 4.2V) Input Power Supply 4.4V to 6VFigure 2 Application Circuit(Adjust Constant V oltage Level with Rx)In Figure 2, the BAT pin’s voltage in constant voltage mode is given by the following equation:Vbat ＝ 4.2＋3.04×10-6×RxWhere，Vbat is in voltRx is in ohmBlock DiagramFigure 3 Block DiagramPin DescriptionPin No. Name Function Description1 TEMPTemperature Sense Input. Connecting TEMP pin to NTC thermistor’soutput in Lithium ion battery pack. If TEMP pin’s voltage is below 46% ofinput supply voltage V IN for more than 0.15S, this means that battery’stemperature is too high or too low, charging is suspended. If TEMP’s voltagelevel is above 46% of input supply voltage for more than 0.15S, battery faultstate is released, and charging will resume.The temperature sense function can be disabled by grounding the TEMP pin.2 ISETConstant Charge Current Setting and Charge Current Monitor Pin. Thecharge current is set by connecting a resistor R ISET from this pin to GND.When in precharge mode, the ISET pin’s voltage is regulated to 0.2V. When inconstant charge current mode, the ISET pin’s voltage is regulated to 2V. In allmodes during charging, the voltage on ISET pin can be used to measure thecharge current as follows:I CH = (V ISET／R ISET)×9003 GNDGround Terminal.4 VINPositive Input Supply Voltage. V IN is the power supply to the internal circuit.When V IN drops to within 40mv of the BAT pin voltage, CN3065 enters lowpower sleep mode, dropping BAT pin’s current to less than 3uA.5 BATBattery Connection Pin. Connect the positive terminal of the battery to BATpin. BAT pin draws less than 3uA current in chip disable mode or in sleepmode. BAT pin provides charge current to the battery and provides regulationvoltage of 4.2V.6Open-Drain Charge termination Status Output. In charge terminationstatus, is pulled low by an internal switch; Otherwise pin is inhigh impedance state.7Open Drain Charge Status Output. When the battery is being charged, thepin is pulled low by an internal switch, otherwise pin is in highimpedance state.8 FBBattery Voltage Kevin Sense Input. This Pin can Kelvin sense the batteryvoltage; Also the regulation voltage in constant voltage mode can be adjustedby connecting an external resistor between FB pin and BAT pin. Absolute Maximum RatingsAll Terminal V oltage……………－0.3V to 6.5V Maximum Junction Temperature…...150℃BAT Short-Circuit Duration………...Continuous Operating Temperature…...－40℃ to 85℃Storage Temperature….............－65℃ to 150℃ Thermal Resistance (DFN-8)………….TBDLead Temperature(Soldering)…….............300℃Stresses beyond those listed under ‘Absolute Maximum Ratings’ may cause permanent damage to the device. These are stress ratings only and functional operation of the device at these or any other conditions above those indicated in the operational sections of the specifications is not implied. Exposure to Absolute Maximum Rating Conditions for extended periods may affect device reliability.Electrical Characteristics(VIN=5V, T A=－40℃ to 85℃, Typical Values are measured at T A=25℃,unless otherwise noted) Parameters Symbol TestConditions Min Typ Max Unit Input Supply Voltage VIN 4.4 6 V Operating Current I VIN Charge Termination Mode 400 650 950uA Undervoltage Lockout Vuvlo VIN falling 3.7 3.9V Undervoltage LockoutHysteresisHuvlo 0.1 V Regulation Voltage V REG Constant Voltage Mode 4.158 4.2 4.242 VR ISET=2K, V BAT＝3.6V 720 900 1080R ISET=2K, V BAT＝2.4V45 90 135mAV BAT=V REG, standby mode 1.75 3.5 7 BAT pin Current I BATVIN=0V, sleep mode 3uA Precharge ThresholdPrecharge Threshold V PRE Voltage at BAT pin rising 2.9 3.0 3.1 VPrecharge Threshold Hysteresis H PRE 0.1VCharge Termination ThresholdCharge TerminationThresholdVterm Measure voltage at ISET pin 0.18 0.22 0.26 V Recharge ThresholdRecharge Threshold V RECH V REG－0.1 V Sleep ModeSleep Mode Threshold V SLP V IN from high to low, measuresthe voltage (V IN－V BAT)40 mvSleep mode Release Threshold V SLPRV IN from low to high, measuresthe voltage (V IN－V BAT)90 mvISET PinPrecharge mode 0.2ISET Pin Voltage V ISETConstant current mode 2.0VTEMP PINInput Threshold V TEMP43.5 46 48.5%V INTEMP input Current TEMP to V IN or to GND 0.5uAPinSink Current I DONE V DONE=0.3V, termination mode 10 mA Leakage Current V DONE=6V, charge mode 1 uAPinSink Current I CHRG V CHRG=0.3V, Charge status 10 mALeakage Current V CHRG=6V, termination mode 1 uADetailed DescriptionThe CN3065 is a linear battery charger designed primarily for charging single cell lithium-ion orlithium-polymer batteries. Featuring an internal P-channel power MOSFET, the charger uses aconstant-current/constant-voltage to charge the batteries. Continuous charge current can be programmed up to 1000mA with an external resistor. No blocking diode or sense resistor is required. The on-chip 8-bit ADC can adjust charging current automatically based on the output capability of input power supply, so CN3065 is ideally suited for the solar-powered systems, or the applications that need to charge lithium-ion battery or lithiumpolymer battery with an input power supply whose output capability is limited. The open-drain outputand indicates the charger’s status. The internal thermal regulation circuit reduces the programmed charge current if the die temperature attempts to rise above a preset value of approximately 115℃. This feature protects the CN3065 from excessive temperature, and allows the user to push the limits of the power handling capability of a given circuit board without risk of damaging the CN3065 or the external components. Another benefit of adopting thermal regulation is that charge current can be set according to typical, not worst-case, ambient temperatures for a given application with the assurance that the charger will automatically reduce the current in worst-case conditions.The charge cycle begins when the voltage at the V IN pin rises above the UVLO level, a current set resistor isconnected from the ISET pin to ground. The pin outputs a logic low to indicate that the charge cycle is ongoing. At the beginning of the charge cycle, if the voltage at FB pin is below 3V, the charger is in precharge mode to bring the cell voltage up to a safe level for charging. The charger goes into the fast chargeconstant-current mode once the voltage on the FB pin rises above 3V. In constant current mode, the charge current is set by R ISET. When the battery approaches the regulation voltage, the charge current begins to decrease as the CN3065 enters the constant-voltage mode. When the current drops to charge termination threshold, thecharge cycle is terminated, is pulled low by an internal switch and pin assumes a high impedance state to indicate that the charge cycle is terminated. The charge termination threshold is 10% of the current in constant current mode. To restart the charge cycle, just remove the input voltage and reapply it. The charge cycle can also be automatically restarted if the FB pin voltage falls below the recharge threshold. The on-chip reference voltage, error amplifier and the resistor divider provide regulation voltage with 1% accuracy which can meet the requirement of lithium-ion and lithium polymer batteries. When the input voltage is not present, the charger goes into a sleep mode, dropping battery drain current to less than 3uA. This greatly reduces the current drain on the battery and increases the standby time.The charging profile is shown in the following figure:Charge CurrentBattery VoltageFigure 4 Charging ProfileApplication InformationUndervoltage Lockout (UVLO)An internal undervoltage lockout circuit monitors the input voltage and keeps the charger in shutdown mode until V IN rises above the undervoltage lockout voltage. The UVLO circuit has a built-in hysteresis of 0.1V. Sleep modeThere is an on-chip sleep comparator. The comparator keeps the charger in sleep mode if V IN falls below sleep mode threshold(VBAT+40mv). Once in sleep mode, the charger will not come out of sleep mode until V IN rises 90mv above the battery voltage.Precharge modeAt the beginning of a charge cycle, if the battery voltage is below 3V, the charger goes into precharge mode , and the charge current is 10% of fast charge current in constant current mode.Charging Current limited by the Output capability of Input Power SupplyIf the output capability of input power supply is less than the charging current set by the resistor at ISET pin, then the on-chip 8-bit ADC will begin to function to adjust the charging current based on the output capability of input power supply. In this case, the charging current may be less than the value set by the resistor at ISET pin, but it is maximized to the output capability of input power supply on the condition that the input voltage at VIN pin is no less than 4.35V, which is the minimum operating voltage of CN3065. So the charging current can be set according to the maximum output capability of input power supply, not the worst case.Adjusting the regulation voltage in constant voltage modeThe regulation voltage in constant voltage mode can be adjusted by an external resistor connecting between FB pin and BAT pin as shown in Figure 5:Figure 5 Adjusting Regulation V oltage in Constant V oltage ModeIn Figure 5, the regulation voltage in constant voltage mode will be given by the following equation:Vbat ＝ 4.2＋3.04×10-6×RxWhere,Vbat is in voltRx is in ohmProgramming Charge CurrentThe formula for the battery charge current in constant current mode is:I CH = 1800V / R ISETWhere:I CH is the charge current in ampereR ISET is the total resistance from the ISET pin to ground in ohmFor example, if 800mA charge current is required, calculate:R ISET = 1800V/0.8A = 2.25kΩFor best stability over temperature and time, 1% metal film resistors are recommended. If the charger is in constant-temperature or constant voltage mode, the charge current can be monitored by measuring the ISET pin voltage, and the charge current is calculated as the following equation:I CH = (V ISET / R ISET) × 900Combine Two Power InputsAlthough the CN3065 allows charging from a solar power supply, a wall adapter or a USB port can also be used to charge Li-Ion/Li-polymer batteries. Figure 6 shows an example of how to combine 2 power inputs. AP-channel MOSFET, M1, is used to prevent back conducting into the 2nd power supply when the 1st power supply is present and Schottky diode, D1, is used to prevent 2nd power supply loss through the 1kΩ pull-down resistor.1st power supply supplyFigure 6Combining 2 Input Power SupplyBattery Temperature SenseTo prevent the damage caused by the very high or very low temperature done to the battery pack, the CN3065 continuously senses battery pack temperature by measuring the voltage at TEMP pin.If V TEMP <(46%×VIN) for 0.15 seconds, it indicates that the battery temperature is too high or too low and the charge cycle is suspended. If V TEMP >(46%×VIN) for 0.15 seconds, the charge cycle resumes. The battery temperature sense function can be disabled by connecting TEMP pin to GND.RechargeAfter a charge cycle has terminated, if the battery voltage drops below the recharge threshold of 4.1V, a new charge cycle will begin automatically.Constant-Current/Constant-Voltage/Constant-TemperatureThe CN3065 use a unique architecture to charge a battery in a constant-current, constant-voltage, constant temperature fashion as shown in Figure 3. Amplifiers Iamp, Vamp, and Tamp are used in three separatefeedback loops to force the charger into constant-current, constant-voltage, or constant-temperature mode, respectively. In constant current mode the charge current delivered to the battery equal to 1800V/R ISET . If the power dissipation of the CN3065 results in the junction temperature approaching 115℃, the amplifier Tamp will begin decreasing the charge current to limit the die temperature to approximately 115℃. As the battery voltage rises, the CN3065 either returns to constant-current mode or it enters constant voltage mode straight from constant-temperature mode.Open-Drain Status OutputsThe CN3065 have 2 open-drain status outputs:and . is pulled low when the charger is incharging status, otherwisebecomes high impedance. is pulled low if the charger is in charge termination status, otherwisebecomes high impedance. When the battery is not present, the charger charges the output capacitor to the regulation voltage quickly, then the BAT pin’s voltage decays slowly to recharge threshold because of low leakage current at BAT pin, which results in a 100mv ripple waveform at BAT pin, in the meantime, pin outputs a pulse to indicate that the battery’s absence. The pulse’s frequency is around 10Hz when a 4.7uF output capacitor is used. The open drain status output that is not used should be tied to ground.V IN Bypass Capacitor C INMany types of capacitors can be used for input bypassing, C IN is typically a 22uF capacitor.For the consideration of the bypass capacitor, please refer to the Application Note AN102 from our website.StabilityTypically a 4.7uF capacitor from BAT pin to GND is required to stabilize the feedback loop.In constant current mode, the stability is also affected by the impedance at the ISET pin . With no additional capacitance on the ISET pin, the loop is stable with current set resistors values as high as 50KΩ. However, additional capacitance on ISET pin reduces the maximum allowed current set resistor. The pole frequency at ISET pin should be kept above 200KHz. Therefore, if ISET pin is loaded with a capacitance C, the following equation should be used to calculate the maximum resistance value for R ISET:R ISET < 1／(6.28×2×105×C)In order to measure average charge current or isolate capacitive load from ISET pin, a simple RC filter can be used on ISET pin as shown in Figure 7.Figure 7 Isolating Capacitive Load on ISET PinBoard Layout Considerations1.R ISET at ISET pin should be as close to CN3065 as possible, also the parasitic capacitance at ISET pinshould be kept as small as possible.2.The capacitance at VIN pin and BAT pin should be as close to CN3065 as possible.3.During charging, CN3065’s temperature may be high, the NTC thermistor should be placed far enough toCN3065 so that the thermistor can reflect the battery’s temperature correctly.4.It is very important to use a good thermal PC board layout to maximize charging current. The thermal pathfor the heat generated by the IC is from the die to the copper lead frame through the package lead(especially the ground lead) to the PC board copper, the PC board copper is the heat sink. The footprint copper pads should be as wide as possible and expand out to larger copper areas to spread and dissipate the heat to the surrounding ambient. Feedthrough vias to inner or backside copper layers are also useful in improving the overall thermal performance of the charger. Other heat sources on the board, not related to the charger, must also be considered when designing a PC board layout because they will affect overall temperature rise and the maximum charge current.The ability to deliver maximum charge current under all conditions require that the exposed metal pad on the back side of the CN3065 package be soldered to the PC board ground. Failure to make the thermal contact between the exposed pad on the backside of the package and the copper board will result in larger thermal resistance.Package InformationConsonance does not assume any responsibility for use of any circuitry described. Consonance reserves the right to change the circuitry and specifications without notice at any time.REV 1.0 11。
锂电池充电正确方法
锂电池充电正确方法一、锂电池正确充电方法1.锂电池无论用不用，”保质期”为3年，大约400-500次后衰减很快。
就看你先用到3年还是先充到次数。
2.锂电池除了怕低电量，还怕的一点就是过热，尤其是充电的时候。
如果你的手机套散热很差，充电时发热，最好在充电时把套拿下。
3.浅充浅放最理想，就是充电和放电不百分百的达到电池的最大容量,即充电不充满,放电不放完。
电量在10%-90%的时候进行普通充电,充满后拿出来即可,在充电的过程中不要长时间的使用手机，可以使它最长寿。
4.不建议边充边玩手机，总算要边充边玩也应该在半电量（即50%左右）的时候比较安全，如果在满电量时电池内部的温度比较高，玩手机时发热量会变大，电池温度高了会对寿命产生一定的影响。
二、锂电池充电过程详解锂离子电池最适合的充电过程可以分为四个阶段：涓流充电、恒流充电、恒压充电以及充电终止。
阶段1：涓流充电——涓流充电用来先对完全放电的电池单元进行预充（恢复性充电）。
在电池电压低于3V左右时，先采用最大0.1C的恒定电流对电池进行充电。
阶段2：恒流充电——当电池电压上升到涓流充电阈值以上时，提高充电电流进行恒流充电。
恒流充电的电流在0.2C至1.0C之间。
恒流充电时的电流并不要求十分精确，准恒定电流也可以。
在线性充电器设计中，电流经常随着电池电压的上升而上升，以尽量减轻传输晶体管上的散热问题。
大于1C的恒流充电并不会缩短整个充电周期时间，因此这种做法不可取。
当以更高电流充电时，由于电极反应的过压以及电池内部阻抗上的电压上升，电池电压会更快速地上升。
恒流充电阶段会变短，但由于下面恒压充电阶段的时间会相应增加，因此总的充电周期时间并不会缩短。
阶段3：恒压充电——当电池电压上升到4.2V时，恒流充电结束，开始恒压充电阶段。
为使性能达到最佳，稳压容差应当优于+1%。
阶段4：充电终止——与镍电池不同，并不建议对锂离子电池连续涓流充电。
连续涓流充电会导致金属锂出现极板电镀效应。
锂电池第一次充电
锂电池第一次充电锂电池是目前应用广泛的一种新型电池，其具有高能量密度、长寿命和轻巧便携等优点，因此被广泛应用于消费电子产品、汽车电动化和能源储存等领域。
在使用锂电池之前，我们首先需要给锂电池进行初次充电，以确保其正常使用和性能稳定。
首先，我们需要确认所使用的锂电池是否与设备匹配。
不同设备使用的锂电池规格和电压可能不同，因此在进行初次充电之前，我们要仔细查看设备说明书或官方网站上的电池规格信息，并选择符合要求的锂电池。
其次，在进行初次充电之前，我们需要确保电池电量为低电量状态。
锂电池在长时间放置或运输过程中可能会自然放电，因此在初次充电之前，建议将电池放置到设备中并使用到电量较低的状态，以确保电池处于合适的充电状态。
在准备就绪后，我们可以将锂电池插入设备的电池槽中。
大多数设备在电池槽中会标有正负极的位置，我们需要确保将锂电池的正负极正确插入。
接下来，我们需要选择合适的充电器进行锂电池的充电。
充电器的输出电压和电流应与锂电池的充电要求相匹配，以避免因充电不当而导致电池损坏或安全问题。
选择合适的充电器后，将充电器插头插入电源插座，并将充电器的连接线连接至设备的充电接口。
在开始充电之前，我们还需要确保充电环境的温度适宜。
一般来说，锂电池的最佳充电温度为20-25摄氏度，过高或过低的温度会影响充电效果和电池寿命。
因此，在决定进行锂电池初次充电时，我们应选择一个合适的环境温度，并避免在过度潮湿或高温环境下进行充电。
在确保充电环境适宜后，我们可以开始充电。
将充电器的充电线连接至设备的充电接口后，打开电源开关，充电器即可开始工作。
在充电的过程中，我们需要耐心等待，直到锂电池的电量充满或达到所需电量。
在锂电池的初次充电中，一般建议充电至电量达到100%，以最大程度地激活电池的性能和容量。
不过，有些锂电池也可能需要特定的充电方式或充电时间，因此在初次充电之前仍应仔细阅读设备说明书或锂电池的相关说明，以确保正确的充电方式和时间。
新手机锂电池充电方法
新手机锂电池充电方法
以下是新手机锂电池的充电方法：
1. 使用原装充电器：建议使用手机附带的原装充电器进行充电，因为原装充电器可以为手机提供适合的电流和电压，以保证电池的寿命和安全性。
2. 充满电后断开电源：当手机电池电量达到100%时，及时断开电源，避免过度充电。
过度充电会使电池温度升高，损坏电池的化学性能。
3. 避免频繁充电：过多地使用手机并频繁充电会加速电池的老化，因此建议合理使用手机并避免频繁充电。
4. 避免低电量使用：尽量避免将手机的电量使用到低电量（低于10%），因为这会降低电池的寿命。
建议在电量低于20%时就开始充电。
5. 避免高温环境充电：高温会对锂电池造成损害，因此在充电时尽量选择在室温环境下进行，避免阳光直射、暖气附近或其他高温环境下充电。
6. 不要过度使用快速充电功能：有些手机支持快速充电功能，虽然可以快速为手机充电，但在长期使用中可能会对电池造成损害。
建议在日常使用时使用普通充电模式，只在特殊情况下使用快速充电功能。
以上是关于新手机锂电池充电方法的一些建议，正确的充电方法可以帮助延长手机电池的使用寿命。
li-ion (锂离子)电池理论 演示文稿
4） 化成
用专用的电池充放电设备对成品电池进行充放电 测试，对每一只电池都进行检测。筛选出合格的 成品电池，待出厂。 电池在制造过程中，因工艺原因使得电池的实际 容量不可能完全一致，通过一定的充放电制度检 测，并将电池按容量分类的过程称为分容。 化成过程中恒压充电电流减少 因为恒流过程终止时，电池内部的电化学极化 然保持再整个恒流中相同的水平，恒压过程，再 恒定电场作用下，内部Li+的浓差极化在逐渐消 除，离子的迁移数和速度表现为电流逐渐减少。
li-ion（锂离子）电池的基基本概念 Li-ion是锂电池发展而来。所以在介绍Li-ion之 前，先介绍锂电池。举例来讲，以前照相机里 用的扣式电池就属于锂电池。锂电池的正极材 料是锂金属，负极是碳。当对电池进行充电时， 电池的正极上有锂离子生成，生成的锂离子经 过电解液运动到负极。而作为负极的碳呈层状 结构，它有很多微孔，达到负极的锂离子就嵌 入到碳层的微孔中，嵌入的锂离子越多，充电 容量越高。
LiCoO2=充电=Li1-xCoO2+Xli++Xe(电子) 负极上发生的反应为 6C+XLi++Xe=====LixC6
3.3

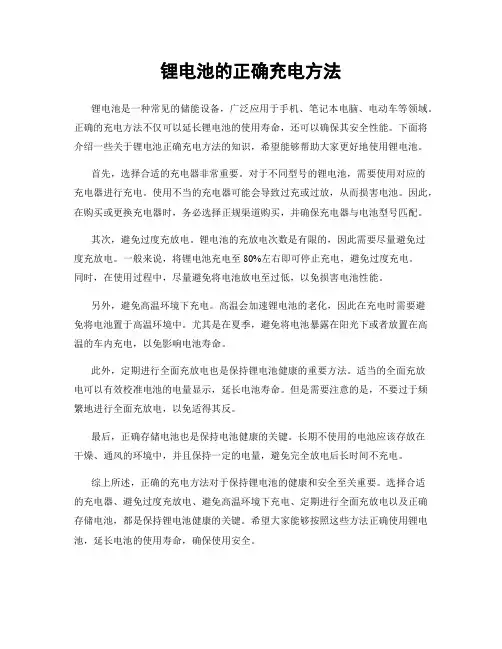

锂电池的正确充电方法
锂电池的正确充电方法
首先，选择合适的充电器非常重要。
使用原厂配备的充电器是
最佳选择，因为它们能够提供适合电池的电压和电流，避免了过度
充电或充电不足的情况。
如果需要更换充电器，一定要选择符合规
格的产品，避免使用不明来源或劣质充电器，以免对电池造成损害。
其次，正确的充电时间也很重要。
一般来说，锂电池的充电时
间不宜过长，一般在2-3小时左右。
过长的充电时间会导致电池过热，影响电池寿命甚至存在安全隐患。
另外，也不宜频繁充电，过
于频繁的充电会增加电池的使用次数，缩短电池的使用寿命。
在充电过程中，要避免让电池充满电后继续充电。
一旦电池充
满电后继续充电，会导致电池过热，甚至引发安全事故。
因此，及
时拔掉充电器是非常重要的。
另外，在使用过程中，我们也要避免让电池完全耗尽后再充电。
锂电池并不需要完全耗尽后再充电，相反，这样做会对电池造成损害。
因此，在电量较低时就应该及时进行充电。
最后，要注意避免使用不当的充电方式。
比如，避免在高温或
潮湿环境下充电，避免过度晒太阳或接触水分。
这些不当的充电方
式都会对电池造成损害，甚至存在安全隐患。
总的来说，正确的充电方法对于锂电池的使用寿命和安全性至
关重要。
选择合适的充电器，控制充电时间，避免过度充电和过度
放电，以及避免使用不当的充电方式，都是保护锂电池的有效方法。
希望大家能够认真对待锂电池的充电问题，确保电池的安全使用和
延长电池的使用寿命。
锂离子电池基本知识(一)
一．电池常规知识目录1.什么是电池？2.一次电池和二次电池有什么区别？3、充电电池是怎样实现它的能量转换？4、什么是Li—ion电池？5、Li-ion电池的工作原理?6、Li—ion电池的主要结构。
7、 Li—ion电池的优缺点。
8、 Li-ion电池安全特性是如何实现的？9、什么是充电限制电压？额定容量?额定电压？终止电压？10、Li-ion铝壳和钢壳电池比较它的区别有哪些?11、目前常见的各种可充电电池之间有什么区别？1、什么是电池?电池是一种能源.当它正负极连接在用电器上时，因为正负极之间存在电势之差，电流从正极流向负极,储存在电池中的化学能直接转化成电能释放出来，一只电池必然由两种不同电化学活性的物质组成正负两极，正负极活性物质之间的电动势差形成电池的电压，根据其电化学系统的不同,各种类型的电池电压各有不同。
2、一次电池和充电电池有什么区别？⏹电池内部的电化学设计决定了该类型的电池是否可充。
根据它们的电化学成分和电极的结构可知,可充电电池的内部结构之间所发生的反应是可逆的.⏹理论上,这种可逆性是不会受循环次数的影响，既然充放电会在电极的体积和结构上引起可逆的变化，那么可充电电池的内部设计就支持这种变化.而一次电池在给定的电池环境中两个电极之间的电化学反应是不可逆的，因此，不可以将一次电池拿来充电,这种做法很危险也很不经济.如果需要反复使用，应选择真正的循环次数在1000次左右的充电电池，这种电池又称为二次电池。
⏹另一明显的区别就是它们具有较高的比能量和负载能力，以及自放电率.一次电池能量密度远比一次电池高。
然而他们的负载能力相对要小。
⏹二次电池具有相对较高的负载能力，可充电电池Li—ion,随着近几年的发展，具有高能量容量.⏹不管何种一次电池的电化学系统属于哪种，所有的一次电池的自放电率都很小.3、充电电池是怎样实现它的能量转换？⏹每种电池都具有电化学转换的能力,即将储存的化学能直接转换成电能.就二次电池而言(另一术语也称可充电便携式电池）,在放电过程中，是将化学能转换成电能;而在充电过程中，又将电能重新转换成化学能.这样的过程根据电化学系统不同，一般可充放电500次以上。
锂电电池知识点总结
锂电电池知识点总结锂电池是一种将化学能转换为电能的充电式电池。
它采用了锂盐作为电解质，以及正极和负极之间的锂离子传输来实现充电和放电。
锂电池的高能量密度、长循环寿命和较低的自放电率使其成为电子产品、电动工具和电动汽车等广泛应用的首选电池类型。
以下是一些关于锂电池的知识点总结：1. 锂电池的类型- 锂离子电池（Li-ion）：是最常见和广泛应用的锂电池类型，常见于手机、笔记本电脑、电动汽车等产品中。
- 锂聚合物电池（LiPo）：与锂离子电池类似，但使用的是固态聚合物电解质，相比锂离子电池更轻薄，适用于一些特殊场合的产品。
2. 锂电池的构成- 正极材料：常用的正极材料包括三元材料（如锂钴氧化物）、磷酸铁锂、锰酸锂等，它们影响了电池的能量密度和循环寿命。
- 负极材料：一般采用石墨材料，用于吸附和释放锂离子。
- 电解质：通常是一种含有锂盐的有机溶液，用于传导锂离子。
- 隔膜：用于隔离正负极材料，防止短路。
3. 充放电原理- 充电：在充电过程中，正极材料释放出锂离子，通过电解质传输至负极材料并嵌入其中。
- 放电：在放电过程中，负极材料释放出锂离子，通过电解质传输至正极材料并嵌入其中，同时释放电能。
4. 充放电性能- 能量密度：指单位重量或体积的电池可存储的能量，是衡量电池性能的重要指标。
- 循环寿命：指电池循环充放电的次数，影响电池的使用寿命。
- 自放电率：指电池在不使用的情况下自行放电的速率，较低的自放电率可以延长电池的储存寿命。
5. 锂电池的安全性- 过充电保护：采用电池管理系统（BMS）进行电池充电控制，避免过充电导致安全风险。
- 过放电保护：同样采用BMS进行电池放电控制，避免过放电导致安全风险。
- 过热保护：采用温度传感器进行监控，一旦温度超过安全范围，将自动停止充放电。
6. 锂电池的环境影响- 电池回收：为了减少对环境的影响，应该将废旧的锂电池送至专门的回收中心进行处理和回收利用。
- 资源稀缺性：锂是一种有限资源，长期大规模使用可能会引发资源短缺问题，因此应该重视电池的循环利用和节约能源。
Li-ion锂电池的小知识
锂电池的几个重要指标引：本文出自专门讨论新能源汽车的APP “聊电动汽车”，感兴趣的读者可以在这里下载安装，地址：/app/down/621061，或者豌豆荚中搜索“聊电动汽车”。
锂电池在生活中的应用突然扩大了，主要源于智能手机、穿戴设备、电动自行车和新能源汽车的广泛使用，这些年来关于如何使用电池的小贴士，锂电池爆炸等新闻不断，但其中经常包含很多误导性信息。
这篇文章中我们从锂电池的简单应用到复杂应用一一说起。
衡量电池性能好坏，有以下几个重要指标：一、充放电倍率最高越好。
“C”是形容电池充放电电流大小的专用符号。
1C放电就代表1小时内把电池从满电放到空的电流大小。
iPhone 6电池容量为1810mAH，那么这颗电池的1C放电电流就是1.81安培；比亚迪e6电动汽车中使用的每颗电池容量是200AH，则这个电池1C 放电电流就是200安培。
一个电池如果用高倍率放电，通常放出的能量比低倍率少。
不同放电倍率下放出的电量从上图测试结果可知这颗动力电池使用10C放电放出的能量只有1C放电下的85%，使用20C放电放出的能量只有1C放电下的70%。
二、充放电循环次数最多越好。
500次是锂电池的常见值，根据不同材料制作的锂电池充放电次数从300-3000次不等。
这个值的具体含义每个工厂可能略有不同，大致可以理解为：按厂商规定的充放电倍率（比如1C放电，0.3C充电；每次从0%充放到100%，照此循环）下，500次循环后，电池容量还剩最初的80%。
充放电次数和使用习惯的关系太大了，我们举几个例子。
1、充放电强度对循环次数的影响工厂标注：每次从0%充放到100%，1C放，0.3C充，500次后容量衰减到80%，这是最严苛的测试循环，也可以不这么严格，看下面如果每次电量的循环都在25%-75%，1C放，0.3C充，2000次后容量衰减到80% 如果每次电量的循环都在50%-100%，1C放，0.3充，1800次后容量衰减到80%2、浅充浅放对寿命的影响工厂标注：每次从0%充放到100%，1C放，0.3C充，500次后容量衰减到80%，是最严苛的测试循环，也可以不这么严格，看下面每次电量的循环都在25%-75%，1C放，0.3C充，2000次后容量衰减到80%每次电量的循环都在50%-100%，1C放，0.3充，1800次后容量衰减到80%以上两个例子可看出充放电的倍率越小、越有利于寿命提升；浅充浅放也有利于寿命提升。
锂电池电动车正确充电方法
锂电池电动车正确充电方法锂电池是目前电动车领域广泛使用的一种电池类型，具有高能量密度、长寿命、轻便等优点。
为了保证电动车电池的寿命和性能最大化，正确的充电方法非常重要。
下面将介绍锂电池电动车的正确充电方法。
1.使用原厂配套充电器：为了保证充电的稳定性和安全性，建议使用原厂配套充电器进行充电。
原厂充电器经过严格测试和认证，具有与电动车电池匹配的电流和电压输出，可以最大程度地保护电池的寿命和性能。
2.不要经常充电至100%:锂电池充电时，最高充电电压通常为4.2V/节。
但是由于充电至100%会对电池寿命造成不利影响，因此建议充电时不要充满到100%。
一般来说，充电到80-90%左右就可以满足日常使用需求，并且能够延长电池寿命。
3.避免过度放电：虽然锂电池具有过放保护功能，但是长时间过度放电会导致电池容量降低和损坏，因此建议避免过度放电。
一般来说，当电动车的电量低于20%时，应尽快充电。
4.避免高温环境下充电：高温会加速锂电池的老化和容量损失，因此在充电时应避免长时间暴露在高温环境中。
5.定期浅充电：虽然锂电池没有记忆效应，但是为了保持电池正常工作，建议每个月给电池进行一次浅充电。
浅充电指的是将电池放电至较低电量然后再充电至80-90%左右，可以激活电池并保持其最佳性能。
6.避免过度充电：虽然现代锂电池具有过充保护装置，但是长时间过度充电依然会对电池寿命造成不利影响。
因此建议避免将电动车连接充电器过夜充电，以免超过充电电压导致损坏或火灾风险。
7.注意插拔充电器：在插拔充电器时，应确保电动车已关机，并且逐步插拔，避免插拔时产生火花，导致安全隐患。
8.定期检查和维护：电动车锂电池的性能会随着时间的推移而逐渐下降，因此建议定期检查电池的状态，并根据需要进行维护，如进行电池平衡，清洁电池表面等。
总之，正确的充电方法是保证锂电池电动车性能和寿命的关键。
遵循上述充电方法，可以最大程度地延长电池寿命，并确保电动车的安全和可靠性。
LI-ion(新)电池充电常识
【LI-ion（新）电池充电常识】【使用小常识】：锂离子电池目前由液态锂离子电池(LIB)和聚合物锂离子电池(PLB)两类。
其中，液态锂离子电池是指Li +嵌入化合物为正、负极的二次电池。
正极采用锂化合物LiCoO2或LiMn2O4，负极采用锂-碳层间化合物。
锂离子电池由于工作电压高、体积小、质量轻、能量高、无记忆效应、无污染、自放电小、循环寿命长，是21世纪发展的理想能源。
1992年锂离子电池开始实用化，使人们的移动电话、笔记本电脑等便携式电子设备重量和体积大大减小。
使用时间大大延长。
由于锂离子电池中不含有重金属镉，与镍镉电池相比，大大减少了对环境的污染。
锂离子电池的特征A.高能量密度锂离子电池的重量是相同容量的镍镉或镍氢电池的一半，体积是镍镉的20-30%，镍氢的35-50%。
B.高电压一个锂离子电池单体的工作电压为 3.7V(平均值)，相当于三个串联的镍镉或镍氢电池。
C.无污染锂离子电池不含有诸如镉、铅、汞之类的有害金属物质。
D.不含金属锂锂离子电池不含金属锂，因而不受飞机运输关于禁止在客机携带锂电池等规定的限制。
仅会限制一定的数量。
E.循环寿命高在正常条件下，锂离子电池的充放电周期可超过500次。
F.无记忆效应记忆效应是指镍镉电池在充放电循环过程中，电池的容量减少的现象。
锂离子电池不存在这种效应。
G.快速充电使用额定电压为4.2V的恒流恒压充电器，可以使锂离子电池在1.5--2.5个小时内就充满电；锂离子电池在20℃下可储存半年以上，这是由于它的自放电率很低，而且大部分容量可以恢复。
锂电池存在自放电现象，如果电池电压在3.6V以下长时间保存，会导致电池过放电而破坏电池内部结构，缩短电池寿命。
因此长期保存的锂电池应当每3~6个月补电一次，即充电到电压为3.8~3.9V（锂电池最佳储存电压为3.85V左右）为宜，不宜充满。
锂电池的应用温度范围很广，在北方的冬天室外，仍然可以使用，但容量会降低很多，如果回到室温的条件下，容量又可以恢复。
锂电池的正确充电方法
锂电池的正确充电方法
锂电池（Lithium Battery）是一种具有高效率和超高能量密度的可充电
电池，在芯片集成电路、蓝牙耳机等领域得到越来越广泛的应用。
但是，由于锂电池只要有一点疏忽，就可能对电池造成损坏，因此知道
正确的充电方法对于保护锂电池的寿命非常重要。
因此，以下将介绍
正确的锂电池充电方法：
1、准备：首先，要了解锂电池的型号，以确定使用该类电池的充电器
的正确型号，以及你的锂电池的性能资料；
2、拔反插：在充电前，应先拔下插头，以免热量影响电池的寿命；
3、选择恰当充电器：确保你使用适当的充电器来充电，锂电池充电时
充电器的输出电压一般在3.6V~4.2V之间；
4、正确充电：正确的充电电流一般在0.5C~1C之间，太高的电流势必
会降低锂电池的寿命，而太低的充电电流可能无法达到最大容量；
5、校验过充：锂电池充电时应选择多重保护，如容量保护、温度保护、过充保护等；
6、分级管理：在多台终端充电时，可以通过端口分级管理来优化每台
终端的充电；
7、定期拆卸：建议定期拆卸充电器，以防止发生故障；
8、定时关机：如果有可能，可以定时关机，保护电池不被过度使用。
正确的锂电池充电方法可以节约能源，同时也可以提高锂电池的使用寿命，因此非常重要。
保护锂电池的使用寿命可以为环境节约更多的能源，同时也有利于环境保护。
电动车新锂电池充电正确方法
电动车新锂电池充电正确方法电动车使用新锂电池，正确的充电方法非常重要，可以延长电池的使用寿命，提高充电效率，并确保充电过程的安全性。
以下是关于电动车新锂电池充电的10条正确方法，并对每一条进行详细描述。
1. 避免过度充放电：新锂电池应避免过度充放电，因为这会降低电池的寿命。
建议在电池电量降至20%时充电，并在电量充满时停止充电。
这样可以避免充电过度和放电过度。
详细描述：过度放电会造成电池电量降低过多，可能导致电池无法正常充电或使用。
过度充电也会对电池造成损害，使其容量和充电效率下降。
及时充电和避免过度放电是保持电池健康的重要步骤。
2. 使用原装充电器：为了保证充电的安全性和充电效率，建议使用原装充电器。
原装充电器通常能匹配电池的充电需求，并具有过充保护等技术，可以最大程度地提高充电效果。
详细描述：使用非原装充电器可能会导致电池过度充电或充电速度过快，从而对电池造成损害。
在充电之前，应仔细查看充电器的规格和电池的需求，并确保它们匹配。
3. 确保充电器正常工作：在使用充电器充电之前，应仔细检查充电器的工作状态，确保其正常工作。
如果发现任何异常，应立即停止使用并更换充电器。
详细描述：充电器的故障可能导致充电异常、过电压等问题，从而对电池造成损害甚至引发火灾事故。
确保充电器正常工作是充电过程中的关键步骤。
4. 控制充电温度：充电时应控制充电温度，避免高温充电。
高温充电会降低电池的寿命，并可能导致电池的热失控，进而引发事故。
详细描述：充电时电池会产生一定的热量，但如果温度过高，则会导致电池结构和材料的损坏。
在充电过程中应保持充电器和电池的温度在安全范围内。
5. 避免过度充电：充电时应及时停止充电，避免过度充电。
过度充电会导致电池容量下降，充电效率降低，并增加电池发生故障的风险。
详细描述：当电池电量达到100%时，充电器应及时停止充电。
持续充电过量会导致电池容量损失，并对电池的寿命和性能产生负面影响。
6. 正确存放电池：未使用的锂电池应存放在干燥、阴凉的地方，远离阳光直射和高温。
锂电池充电正确方法
锂电池充电正确方法随着信息化的发展，锂电池的使用日益普及，可以说，锂电池已经成为我们日常生活中不可或缺的一部分。
锂电池具有轻巧、可持续、低成本等优点，但是要正确使用，尤其是正确充电。
本文将讨论锂电池充电正确方法，帮助大家学习如何合理使用锂电池，从而获得最大的使用效果。
首先，锂电池的充电需要遵循一套正确的充电原则：温度范围、电池类型、充电模式、充电方法。
锂电池充电时，温度环境要在正常范围内，一般是5℃-45℃之间；其次，选择正确的电池类型，如锂离子电池，铅酸电池，镍氢电池，锂硫电池等；再次，充电方式有快充和慢充两种，应根据需要选择；最后，充电方法要正确，根据不同的锂电池类型来选择合适的充电器，电流能够满足锂电池的要求，以保证充电的安全性和充电的快慢速度。
其次，由于锂电池的结构复杂，充电策略也十分重要，为了避免危及电池的安全，电池的充电过程必须根据充电策略进行控制。
首先，要给锂电池定时充电，比如一次充电时间为2小时，重复多次充电，不要一次性进行滥用；其次，要控制充电温度，如果温度过高，会导致锂电池充电安全性下降；再次，要控制充电电流，一般不宜超过锂电池指定的最大电流；最后，要控制充电电量，不宜超过锂电池充电时所能承受的总电量上限。
当锂离子电池充电和断电时，应注意遵守以下几条规则：首先，离子电池的充断电的过程必须控制在正常温度范围内；其次，离子电池的充电电流负荷应该控制在正确范围内；再次，离子电池充电完成应尽快断开；最后，离子电池断电时，应先让电池完全放电，然后才可以断开电源。
最后，要注意锂电池的维护和消耗。
首先，要尽量避免电池的过度放电，以免缩短其使用寿命；其次，要定期清洁锂电池，确保电池表面的干净；再次，在环境温度不适宜的情况下，要尽量采取预防措施，以避免锂电池过热，并及时更换温度过高的电池；最后，要注意锂电池的整体消耗，应当选用高品质的锂电池，以获得更高的使用效果。
总之，正确使用锂电池以获得最佳使用效果，需要遵循一定的充电原则，控制充电温度、电流、电量，并采取一定的充电策略，保证锂电池的充电安全性，同时还要注意锂电池的消耗和维护。
