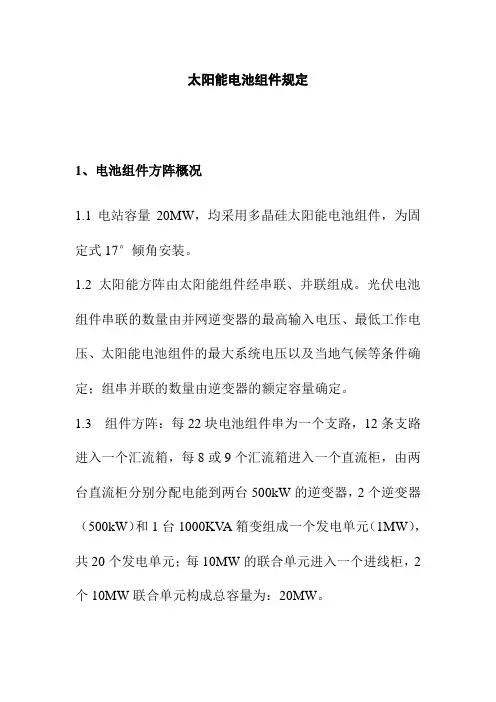

太阳能电池组件规定

太阳能电池组件规定

1、电池组件方阵概况

1.1电站容量20MW，均采用多晶硅太阳能电池组件，为固定式17°倾角安装。

1.2太阳能方阵由太阳能组件经串联、并联组成。光伏电池组件串联的数量由并网逆变器的最高输入电压、最低工作电压、太阳能电池组件的最大系统电压以及当地气候等条件确定；组串并联的数量由逆变器的额定容量确定。

1.3 组件方阵：每22块电池组件串为一个支路，12条支路进入一个汇流箱，每8或9个汇流箱进入一个直流柜，由两台直流柜分别分配电能到两台500kW的逆变器，2个逆变器（500kW）和1台1000KV A箱变组成一个发电单元（1MW），共20个发电单元；每10MW的联合单元进入一个进线柜，2个10MW联合单元构成总容量为：20MW。

2 、太阳能电池组件型号及参数

序号名称

单

位

型号备注1 太阳电池种类多晶硅

2

光伏组件尺寸

结构1650mm×992mm×40mm

3 光伏组件重量kg 19.0

4 组件效率% 14.98

5 最大输出功率Wp 255

6 最大功率偏差% ±3% 7

开路电压

（V oc）

V 38.1 8

短路电流

（Isc）

A 8.78

9 最佳工作电压V 31.5

10 最佳工作电流 A 8.13

序号名称

位

型号备注11 最大系统电压V 1000

序号名称

单

位

型号备注1 太阳电池种类多晶硅

2

光伏组件尺寸

结构1650mm×992mm×40mm

3 光伏组件重量kg 19.0

4 组件效率% 14.98

5 最大输出功率Wp 250

6 最大功率偏差% ±3% 7

开路电压

（V oc）

V 37.8 8

短路电流

（Isc）

A 8.72

序号

名

称

位

型 号

备注

9 最佳工作电压 V 30.8 10 最佳工作电流 A 8.1 11

最大系统电压 V

1000

2.1.太阳能电池板电流-电压和功率-电压曲线

2.2太阳电池板短路电流Isc 、开路电压V o c 、最大输出功率Pmax 的温度相关性

3、光伏电站组件运行规定

3.1电池组件可长期按照铭牌及技术规范规定参数连续运行。最高允许运行监视温度应根据温升试验结果确定，现场没有做温升试验前，最高允许运行温度应低于85℃。

3.2运行注意事项

3.2.1组件通过光电转换将光能转换为电能，产生直流电。3.2.2运行过程中可能有发生伤害的风险，包括电击，运行人员应做好安全措施。

3.2.3单个的组件，在阳光照射下可能会产生30V以上的电压。接触30V以上直流电压是危险的。

3.2.4在运行过程中要正确使用数字万用表监测串联组件的

开路电压，测量值应等于单个组件开路电压的总和。

3.2.5在阳光照射下，断开组件连接端子时，连接端子会产生火花、燃烧、电击。因此，请格外小心。不管组件有没有连接都不要直接接触接线端。

3.2.6禁止拆卸或移动任何铭牌或黏附的部件。

3.2.7禁止在组件的表面涂抹或粘贴任何物品。

3.2.8禁止用镜子或透镜聚焦阳光照射在组件上。

3.2.9在检修的过程中为阻止高压电和电流的产生，可以用一块不透明材料将组件完全遮盖，不要接触组件接线端子或电线。

3.2.10禁止利用组件的接线盒或电缆头来移动组件。

3.2.11禁止在组件上放物品，避免组件玻璃被砸碎。

3.2.12禁止站在或踩在组件上。

3.2.13运行人员能够正确鉴别正常的低电压和故障低电压。

4 、太阳能电池组件的投入、退出操作流程

4.1 太阳能电池组件的投入步骤

4.1.1检查电池组件封装面完好无损伤，清洁受光均匀，无突出影响光强的污块。

4.1.2检查组件背面引出线无损伤，引线部位封装良好。

4.1.3检查汇流箱分路熔断器断开，汇流箱的对应空气开关处于断开位置。

4.1.4将需投运电池组件接入光伏阵列，并检查组件与组件连接头插接紧固。

4.1.5检查汇流箱分路熔断器完好，将汇流箱分路熔断器投运。

4.1.6将汇流箱空气开关投至合闸位置，电池组件投入运行。

4.2 太阳能电池组件的退出步骤

4.2.1下列情况下电池组件应退出运行：

4.2.1.1电池组件输出功率明显降低。

4.2.1.2电池组件封装面赃污，严重影响发电效率须集中清擦的。

4.2.1.3电池组件支架严重变形，危及电池组件安全的。42.1.4电池组件输出回路需检修，如汇流箱、逆变器的检修。
