二极管的识别与检测
识别检测二极管
实践教案-任务一识别与检测二极管
复习引入：
1、二极管的结构、符号
2、二极管的特性：单向导电性
新课讲解：
本节课我们一起来学习二极管的识别与检测方法
一、二极管的识别
1、肉眼识别法
对于大功率的二极管而言，在二极管的管体上都标有正负极可以直接识别；对于小功率的二极管，在实验室里，我们把有标记的一端作为二极管的负极，另外一端作为二极管的正极（教师演示，学生观察）2、用万用表识别法
将万用表档位开关拨到R*100Ω档或者R*1KΩ档，将万用表的红黑表棒分别连接二极管的两个管脚，若测得的电阻很大，说明二极管截止，此时红表棒连接的是二极管的正极；若测得的电阻很小，说明二极管导通，此时红表棒连结的是二极管的负极。
（教师演示，学生观察）
二、二极管的检测
1、二极管好坏的检测
将万用表档位开关拨到R*100Ω档或者R*1KΩ档，将万用表的红黑表棒分别连接二极管的两个管脚，再调换两个管脚进行测量，若两次测得二极管的电阻值相差很大，说明二极管是好的；若两次测量的阻值差不多，说明二极管损坏。
阻值都很大说明二级管内部断路；阻值都很小，说明二极管内部短路。
（教师演示，学生观察）
2、二极管极性的检测
与上述方法相同，正常二极管导通时的电阻约为几十欧姆，而截止时的电阻约为几百欧甚至上千欧姆。
正反向电阻值相差很大。
（教师演示，学生观察）
学生动手操作，测量几组二极管质量的好坏与极性的辨别，填写下表：
学生动手操作，完成上述表格
小结：
本节课主要介绍了二极管的质量判别与检测，这也是本课题一个重要的知识点之一，学生实际动手操作可增强学生对本节内容的掌握。
作业：
继续完成对二极管的检测。
二极管的识别与检测通用课件
目录
• 二极管基础知识 • 二极管的识别 • 二极管的检测 • 二极管使用注意事项 • 常见问题解答
01 二极管基础知识
二极管的基本概念
总结词
二极管是一种电子器件，具有单向导电性。
详细描述
二极管是由半导体材料制成的电子器件，它只允许电流在一个方向上流动，而 阻止电流在相反方向流动。这一特性使得二极管在各种电路中有着广泛的应用 。
判断其质量好坏。
开关电路
利用二极管的单向导电性实现开 关作用，控制电路的通断。检测 实例：在开关电路中检测二极管 的正向电阻和反向电阻，判断其
质量好坏。
稳压电路
利用二极管的反向击穿特性实现 稳压作用，保持电路电压稳定。 检测实例：在稳压电路中检测二 极管的反向电阻，判断其质量好
坏。
04 二极管使用注意事项
正确连接
确保二极管的正负极连接 正确，避免极性接反导致 损坏。
避免过流和过压
在应用中要避免超过二极 管的额定电流和电压，以 免造成损坏。
注意温度
在使用过程中，注意二极 管的温度变化，过热可能 影响其性能和寿命。
二极管损坏的原因及处理方法
电压击穿
电流过大
当反向电压超过二极管的反向击穿电压时 ，可能会造成永久性损坏。处理方法：确 保电路中电压不超过二极管承受范围。
二极管在电路中的作用是什么？
要点一
总结词
要点二
详细描述
二极管在电路中主要起整流、稳压、开关和保护等作用。
二极管在电路中的作用多样，它可以作为整流器将交流电 转换为直流电，也可以作为稳压器稳定电路中的电压，还 可以作为开关控制电路的通断状态。此外，在保护电路中 ，二极管可以防止电流倒灌、消除静电等。因此，二极管 在电路中具有重要的作用。
二极管的识别与检测PPT课件
第5页
任务二
掌握二极管的基础知识
第6页
最大整流电流IF
最大整流电流是指二极管在室温下长期运行所允许的最大正
向平均电流。超过这一数值，二极管将因过热而损坏。
最高反向工作电压URM
最高反向工作电压是指允许加在二极管两端的反向电压的最
大值。使用时应保证所加的反向电压不超过此值，以避免二
极管被反向击穿。
任务二
测反向电阻 测量方法如图7-5b所示，正常值应接近无穷大，且越大越好。若反 向电阻为零，则表明内部短路；若反向电阻只有几十千欧，说明性 能不良
指针位置
正向电阻
几百欧至几千欧
性能好坏
正常
无穷大 内部开路
零 内部短路
几十千欧 性能不良
指针位置
反向电阻 性能好坏
无穷大 正常
零 内部短路
几十千欧 性能不良
任务二极管的检测来自第 11 页练一练
技能实训
准备若干个二极管和一只万用电表，进行二极管极性和好坏判别， 并将结果填入表中。
任务
电容器的标注方法
第 12 页
写一写
实训总结
你在二极管的检测训练中有哪些体会？请写出来，并填入表 中。
感谢观看！
意义 普通管 微波管 稳压管 参量管 整流管 整流堆 隧道管 阻尼管 光电管 开关管
第四部分
第五部分
用数字表示同一类别 用字母表示产品规
产品序号
格、档次
第8页
任务三
二极管的检测
二极管极性的判别
根据外观判别 根据外观判别二极管极性的方法如图所示
第9页
正极
用万用电表判别 用指针式万用电表判别二极管极性 用数字式万用电表判别二极管的极性
1.3二极管识别和检测
2CP31A
2CZ11D
学生练习测量
学生自列提纲总结知识点
一、复习
1、二极管的符号以及电路符号
2、PN结的结构
3、二极管的导电特性
二、二极管器件手册的使用
1、晶体管器件包括哪些内容？
2、常见二极管的技术参数包括哪些？
3、二极管型号识别方法？
4、二极管主要参数的意义？
5、二极管的选用及注意事项有哪些？
三、讲解过程
1、晶体管器件手册包括：器件型号、主要参数、主要用途、器件外形。
2、二极管型号
（1）、二极管型号按国家标准GB249-89的规定，国家二极管的型号有五部分组成。
3、二极管的选材
（1）、按材料分类
（2）、普通二极管
（3）、整流二极管
（4）、稳压二极管
4、二极管的简易测量
方法：
四、总结归纳
板书
设计
二极管
1、型号和符号认识
2、二极管器件手册使用的说明
3、二极管的简易测量
教后
反思

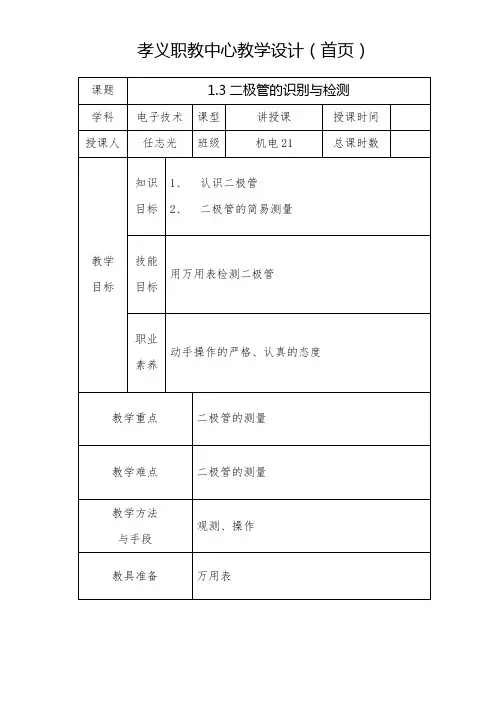

课题
1.3二极管的识别与检测
学科
电子技术
课型
讲授课
授课时间
授课人
任志光
班级
机电21
总课时数
教学
目标
知识目标
1、认识二极管
2、二极管的简易测量
技能目标
用万用表检测二极管
职业素养
动手操作的严格、认真的态度
教学重点
二极管的测量
ห้องสมุดไป่ตู้教学难点
二极管的测量
教学方法
与手段
观测、操作
教具准备
万用表
学生同桌相互抽查
学生看书P11—P12完成教师提出问题？
二极管的识别与检测教案
二极管的识别与检测教案一、教学内容1. 二极管的性质与分类2. 二极管的符号与工作原理3. 二极管的检测方法及应用二、教学目标1. 让学生理解并掌握二极管的性质、分类、符号及工作原理。
2. 使学生学会使用万用表检测二极管的方法。
3. 培养学生的实际操作能力，提高学生解决实际问题的能力。
三、教学难点与重点1. 教学重点：二极管的性质、分类、符号、工作原理以及检测方法。
2. 教学难点：二极管的工作原理及检测方法。
四、教具与学具准备1. 教具：二极管实物、PPT、万用表。
2. 学具：二极管、万用表、实验板。
五、教学过程1. 导入新课通过展示一些日常生活中的电子设备，如电视、电脑等，引导学生思考这些设备中都使用了哪些电子元件，进而引出本节课的主角——二极管。
2. 理论知识讲解（1）二极管的性质与分类利用PPT展示二极管的性质、分类及符号，同时结合实物进行讲解。
（2）二极管的工作原理通过动画演示二极管的工作原理，让学生更直观地理解。
3. 实践操作（1）二极管的检测方法介绍万用表的使用方法，并现场演示如何检测二极管。
（2）学生分组实验学生分组进行实验，动手检测二极管，教师巡回指导。
六、板书设计1. 二极管的性质与分类2. 二极管的符号与工作原理3. 二极管的检测方法七、作业设计1. 作业题目：（1）简述二极管的性质、分类及符号。
（2）阐述二极管的工作原理。
（3）使用万用表检测二极管，并记录检测结果。
2. 答案：（1）二极管具有单向导通的性质，分类有硅二极管、锗二极管等，符号为三角形。
（2）二极管的工作原理是利用PN结的单向导通特性。
（3）略。
八、课后反思及拓展延伸1. 课后反思：本节课通过理论与实践相结合的方式，让学生掌握了二极管的知识。
但在实践操作环节，部分学生操作不够熟练，需要加强练习。
2. 拓展延伸：（1）了解二极管在电路中的应用。
（2）学习其他电子元件，如三极管、电容、电阻等。
（3）研究二极管在其他领域，如光电子、光通信等方面的应用。
二极管判断方法
二极管判断方法二极管是一种常用的半导体器件，具有单向导电性。
在电子电路中，二极管广泛应用于整流、调制、检波、稳压等功能。
判断二极管的正负极和性能是电子工程师的基本技能之一。
本文将介绍几种常用的二极管判断方法。
1. 目测法通过观察二极管外壳上的标识，可以初步判断二极管的正负极。
在二极管外壳上，通常有一个标志或者一个环，表示二极管的负极。
同时，还可以通过外壳的颜色来判断，黑色或深色的一端为负极，白色或浅色的一端为正极。
这种方法适用于已知型号的二极管，但对于未知型号的二极管，可能无法准确判断。
2. 万用表法万用表是电子工程师最常用的测试工具之一，可以用来测量电压、电流、电阻等参数。
使用万用表可以准确地判断二极管的正负极和性能。
（1）判断二极管的正负极将万用表调至二极管档（通常为X1K档或X100档），红表笔接二极管的一端，黑表笔接另一端。
此时，万用表会显示一个数值，这个数值反映了二极管的正向电压降。
然后，交换红黑表笔的位置，再次测量。
这次测量的数值应该接近于无穷大，表示二极管处于截止状态。
根据这两个数值，可以判断二极管的正负极：数值较小的一端为正极，数值较大的一端为负极。
（2）判断二极管的性能在判断了二极管的正负极之后，可以使用万用表进一步判断二极管的性能。
将万用表调至二极管档，红表笔接二极管的正极，黑表笔接负极。
此时，万用表显示的数值应该接近于二极管的正向电压降。
然后，交换红黑表笔的位置，再次测量。
这次测量的数值应该接近于无穷大，表示二极管处于截止状态。
如果这两个数值相差较大，说明二极管的性能较差；如果这两个数值相差较小，说明二极管的性能较好。
3. 示波器法示波器是一种可以观察电压波形变化的工具，也可以用来检测二极管的性能。
将示波器的探头分别接在二极管的两端，观察示波器上的波形。
如果波形正常，说明二极管工作正常；如果波形异常，说明二极管可能存在问题。
这种方法适用于对二极管性能要求较高的场合。
4. 热敏电阻法热敏电阻是一种对温度敏感的电阻元件，其阻值随温度的变化而变化。
二极管的识别与检测
二极管的识别与检测
谢谢
二极管的识别与检测
按制作材料分：硅二极管、锗二极管 按结构形式分：点接触型、面接触型、平面型二极管
普通二极管：整流二极管、检波二极管、
按用途分
开关二极管
特殊二极管：稳压二极管、发光二极管、
光电二极管 、 变容二极管
二极管的识别与检测
1.认识常见二极管的图形符号和外形
整流二极管 检波二极管 开关二极管
二极管的识别与检测
二极管的识别与检测
世博轴阳光谷
充电器电路
二极管的识别与检测
这些效果的呈现都离不 开一个共同的电子元件是 什么呢？
二极管的识别与检测
一、认识二极管
二极管是最常见的半导体电子元件之一， 通常有整流、检波、开关、稳压、发光等 作用，在电路中应用十分广泛。
半导体：是指导电性能介于导体和绝 缘体之间的一类物质。
③将红黑表笔分别接触二极管两端引线，若显示符号“1” 则黑色表笔接触的引线为正极，红色表笔接触的引线 为负极。反正，若显示一定阻值，则黑色表笔接触的 引线为负极，红色表笔接触的引线为正极。
注意：测量时手不要接触引脚，以免引起测量误 差。
二极管的识别与检测Байду номын сангаас
通过测量，同学们有什么发现？ 正向偏置时，电阻很小，
正极
负极
二极管结构图
符号
二极管的识别与检测
二、二极管的检测
1.极性判断
(1)目视法
重点
二极管的识别与检测
长脚为负 极“+”
短脚为负 极“—”
二极管的识别与检测
（2）测量法
二极管的识别与检测课件
稳压电路中的应用
总结词
二极管在稳压电路中起到调节电压的作用
详细描述
在稳压电路中，二极管与可变电阻等元件一起工作，通过调节二极管的导通程度来稳定输出电压，确保电路的正 常运行。
05
二极管使用注意事项
正确选择二极管型号
总结词
选择合适的二极管型号是确保其正常工作和 避免潜在风险的关键。
详细描述
根据电路需求，选择符合电压、电流和频率 要求的二极管型号。避免使用不合适的二极 管可能导致设备损坏或性能下降。
利用PN结的单向导电性 ，将调频信号从高频信
号中分离出来。
利用PN结的反向击穿特 性，实现电路的稳压。
二极管的种类与用途
01
02
03
04
硅二极管
具有较高的稳定性和可靠性， 适用于各种电子设备。
锗二极管
具有较低的成本和较短的寿命 ，适用于低成本、低要求的场
合。
肖特基二极管
具有较低的导通电压和较高的 开关速度，适用于高频电路。
二极管的识别与检测 课件
目 录
• 二极管的基本概念 • 二极管的识别 • 二极管的检测 • 二极管的应用 • 二极管使用注意事项
01
二极管的基本概念
二极管的工作原理
整流二极管
开关二极管
检波二极管
稳压二极管
利用PN结的单向导电性 ，实现交流电的整流。
利用PN结的单向导电性 ，实现电路的开关控制
。
详细描述
二极管的型号标识通常包括制造 商的标志、型号、额定电流、额 定电压等参数。这些信息对于正 确使用和选择二极管非常重要。
二极管的性能参数标识
总结词
二极管的性能参数标识是其关键的识别特征之一，包括最大正向电流、最大反 向电压、正向电压降等参数。
二极管的识别与检测
学生工作页二极管的识别与检测普通二极管是由一个PN结构成的半导体器件，具有单向导电性。
通过用万用表检测其正、反向电阻值，可以判别出二极管的电极，还可估测出二极管是否损坏。
一、训练目标1、增强专业意识，培养良好的职业道德和职业习惯2、能借助资料读懂二极管的型号及极性；3、用万用表简易测出二极管的极性及质量好坏。
二、训练设备1、万用表2、二极管三、训练内容与步骤1、判别二极管的极性（1）外观判别二极管的极性二极管的正负极性一般都标注在其外壳上。
有时会将二极管的图形直接画在其外壳上。
对于二极管引线是轴向引出的，则会在其外壳上标出色环（色点），有色环（色点）的一端为二极管的负极端，，若二极管是透明玻璃壳，则可直接看出极性，即二极管内部连触丝的一端为正极。
对于标志不清的二极管，也可以用万用表来判别其极性及质量好坏。
（2）用万用表测量晶体二极管的极性及质量好坏1)、用模拟万用表来判别二极管极性与好坏检测二极管一般用R×100Ω挡或R×１kΩ挡进行（一般用R×100Ω或R×１kΩ挡，因为R×１Ω挡的电流太大，容易烧毁管子，而R×10kΩ挡电压太高，可能击穿管子）。
由于二极管具有单向导电性，它的正向电阻小，反向电阻大。
当万用表的红表笔接二极管的正极，黑表笔接二极管的负极时，测得的是反向电阻，此值一般要大于几百千欧。
反之，红表笔接二极管的负极，黑表笔接二极管的正极，测得的是正向电阻。
对于锗二极管，正向电阻一般为100～1000Ω，对于硅二极管，正向电阻一般为几百欧至几千欧。
测量方法：将两表棒分别接在二极管的两个电极上，读出测量的阻值；然后将表棒对换，再测量一次，记下第二次阻值。
若两次阻值相差很大，说明该二极管性能良好；并根据测量电阻小的那次的表棒接法（称之为正向连接），判断出与黑表棒连接的是二极管的正极，与红表棒连接的是二极管的负极，因为万用表的内电源的正极与万用表的“－”插孔连通，内电源的负极与万用表的“＋”插孔连通。
二极管的识别与简单测试
用色环来标志电极
有色标的一端为二极管的负极
发光二极管
金属片大 的一端为
负极
管脚短的 为负极
2、用万用表电阻档判别极性 （1）量程选用：用R×100档或R×1K档
问题：为什么小功率的二极管不能用R×1档或R×10K档测量?
R×1档，因万用表内阻较小，流过二级管的电流太大，易烧坏二级管 R×10k档，因万用表内使用的叠层式电池的电压较高，可能击穿管子
3、若发光二极管有 很亮的闪光，则说明该发光二 极管完好。
学习目标
会识别二极管的 管脚 能够用万能表检测二极管并判别二极管管脚 能够用万能表判别二极管性能的好坏 培养学生的团队协作精神，激发学生对电子
技术课的学习兴趣
作业: 书P11 1-9 （1）~（5）
谢谢光临！
练习： 判断下列说法是否正确 1、 用万用表R×1KΩ档 判别二级管正负极时,表针偏转 角度较大的一次,红表笔所接的是二级管的负极。 ( √ )
2、测试原理
注意：万用表的黑表笔
接表内电池的正极！
电阻挡的刻 度是反向的
问题： 当测得电阻较小时，黑表笔接二级管的 哪个极？ 正极 红表笔接二级管的哪个极？ 负极
电阻小
二级管正 偏
问题： 当测得电阻较大时，黑表笔接二级管的 哪个极？
红表笔接二级管的哪个极？
正极
负极
电阻大
二级管反 偏
学生练习：用万用表测量各二极管的正反向电阻，并判别极性
2、用万用表测量二极管的正向电阻时，常选用R×1Ω档，
测二极管的反向电阻，常选用R×10KΩ档。( ) ×
3、用万用表测二极管正向电阻时，常发现用不同的欧姆
档测出的电阻值不同，用R×100Ω档测出的阻值小，而
二极管的识别与检测
常规二极管 (2)晶体二极管 (3)稳压二极管 (5)发光二极管 (6)晶体三极管 (7)常规二极管应用在液晶显示器中的常规二极管主要有整流二极管、快恢复二极管、肖特基二极管、稳压二极管。
（1）整流二极管整流二极管的作用是将交流电转变成直流电。
常见的整流二极管有1N4001、1N5401等型号。
在电路中的文字符号为“V”或“VD”。
二极管整流电路一般都接在电源变压器的二次输出端或者220V的交流市电，通常是用四个二极管组成的桥式整流电路。
它的后级为滤波器，交流电经整流后，要求将交流成分滤得越干净越好，所以滤波电容器都是用大容量的电解电容器，一般容量为几百微法至几千微法。
整流电路工作频率较低，而通过二极管的电流较大，所以都用硅材料面接触型整流二极管。
整流二极管可用万用表进行检测。
维修时，如果测得的二极管正向电阻太大或反向电阻太小，都表明二极管的整流效率不高；如果测得正向电阻为无穷大，说明二极管的内部断路；若测得的反向电阻接近于零，则表明二极管已经击穿。
在液晶显示器的电源电路中，还会发现一种称为全波整流桥的组件（简称全桥组件）。
所谓全桥组件，是一种把四只整流二极管按全波桥式整流电路连接方式封装在一起的整流组合件，主要分为长方体形、圆柱形、扁形和缺角方形四种，如图所示，其中，“～”为交流输入端“＋”、“－”为直流输出端。
图全波整流桥的组件（2）快恢复二极管液晶显示器的开关电源输出电路，不仅要求二极管有足够的耐压，还要求二极管具有良好的开关特J跬，即具有很短的反向恢复时间。
因此，输出电路的整流二极管必须使用通常所说的快恢复二极管。
反向恢复时间，是二极管由正向导通转为反向截止过程所需要的时间。
液晶显示器中通常使用耐压大于400V、整流电流大于1A的快恢复二极管，其反向恢复时间都是极短的，一般都小于0.5 μs。
维修时，若发现快恢复二极管损坏，不可采用普通的整流二极管进行代换。
这是因为，普通整流二极管的反向恢复时间较长（一般达几十微秒），当开关变压器输出的正向脉冲使二极管导通后，二极管还来不及反向截止，反向脉冲就已经涌来了，这势必造成较大的反向电流，使二极管结间温度上升，就使反向电流增大、耐压降低，最终导致二极管击穿。
二极管的检测与识别
【项目要求】 学会识别二极管的种类，熟悉各种二极管的名称，了解不
同类型二极管的作用，掌握二极管的检测方法； 【知识要求】 （1）掌握二极管的种类、作用与识别方法；
（2）重点半导体二极管的检测及应用
【能力要求】
（1）能用目视法判断、识别常见二极管的种类，能说出各种二 极管的名称；
第九页，编辑于星期五：十一点 分。
（2）单向导电性能的检测及好坏的判断
通常，锗材料二极管的正向电阻值为1kΩ左右，反向电阻值 为300左右。硅材料二极管的电阻值为5 kΩ左右，反向电阻值为∞ （无穷大）。正向电阻越小越好，反向电阻越大越好。正、反向 电阻值相差越悬殊，说明二极管的单向导电特性越好。
B P型，锗材料
C N型，硅材料
D P型，硅材料
第三部分
字母表示器件的用途
符 意义 号 P 小信号管 V 混频检波管 W 稳压管 C 变容管 Z 整流管
第四部分 第五部分
数字表示 字母表示
序号
规格
意义
意义
反映了极 反映承受 限参数、 反向电压 直流参数、的程度。 交流参数 A,B,C,D， 的差别 A:最低
2、发光二极管的识别与检测
（1）单色发光二极管的检测
②用指针式万用表检测极性 在万用表外部附接一节1.5V干电池，将万用表置R×10或 R×100挡。这种接法就相当于给万用表串接上了1.5V电压，使检 测电压增加至3V(发光二极管的开启电压为2V)。检测时，用万用表 两表笔轮换接触发光二极管的两管脚。若管子性能良好，必定有一 次能正常发光，此时，黑表笔所接的为正极，红表笔所接的为负极。
第十三页，编辑于星期五：十一点 分。
（2）红外发光二极管的检测 将万用表置于R×1K挡，测量红外发光二 极管的正、反向电阻，通常，正向电阻应在30K 左右，反向电阻要在500K以上，这样的管子才 可正常使用。要求反向电阻越大越好。
二极管及应用—二极管的简易测试(电子技术课件)
四、光电二极管的检测
1.直观识别发光管的极性 光电二极管的正、负极可以通过管脚的长短来判断，管脚长的是正极，管 脚短的是负极。也可以观察光电二极管内部的金属片，小的一块连接的是正极， 大的一块连接的是负极，这与发光管类似。
2.万用表判断光电二极管的好坏
用万用表R×1k挡，测量光电二极管正向电阻约10M左右。在无光照情况 下，反向电阻趋于∞；有光照时，反向电阻随光照强度增加而减小，阻值可到几 k甚至更小，说明光电二极管是好的；若反向电阻都是∞（不随光照强度变化） 或为时零，则说明光电二极管是坏的。
机械调零旋钮 调零旋钮
（2）将万用表的红黑表笔搭接在二极管的两个管脚上，读出电阻值。 注意：人体不能同时与二极管的两个引脚相接，以免影响测量结果。 （3）交换万用表两表棒再测一次，读出电阻值。 电阻值小的一次，黑表笔对应的为二极管的正极，另一个脚为负极。 注意：模拟指针式万用表，内部电池的正极接于黑色表笔；电池负极接于红色 表笔；数字万用表则相反。
负极
正极 负极
2.万用表判断发光管的极性与好坏
一样，但发光管的正向电阻约为 15 k左右，反向电阻趋于无穷大。当测量其 正向电阻时，会观察到发光二极管微微发光。
三、稳压二极管的检测
先按普通二极管的检测方法，判断出稳压二极管的正、负极。然后将万用表 的量程置R×10k挡，测量二极管的反向电阻值，若此时的电阻变小，说明该二极 管是稳压二极管。
二极管的识别与检测
1.3.3 二极管的识别与检测
一、普通二极管的检测 1.直观识别二极管的极性 二极管正、负极一般会标在外壳上。第一种是在管壳上直接标出二极管的符
号，第二是在管壳一端标色环或色点，标注色环或色点一端是二极管的负极，另 一端是正极。
各种各样的二极管识别方法和检测技巧
各种各样的二极管识别方法和检测技巧一、二极管的作用与识别方法1.1 作用二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；而在反向电压作用下导通电阻极大或无穷大。
二极管按用途分为：晶体二极管、双向触发二极管、高频变阻二极管、变容二极管、发光二极管、肖特基二极管。
1.2 识别方法二极管的识别很简单，小功率二极管的N极(负极)，在二极管表大多采用一种色圈标出来，有些二极管也用二极管专用符号标志为“P”“N”来确定二极管极性的，发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。
1.3 测试注意事项用数字式万用表支测二极管时，红表笔接二极管的正极黑表笔接二极管的负极，此时测试得阻值才是二极管的正向导通阻值，这与指针式万用表的表笔接法刚好相反。
1.4 故障特点二极管的故障主要表现在开路、短路和稳压不稳定。
在这3种故障中，前一种故障表现出电源电压升高；后顾之忧种故障表现为电源电压变低到零伏或输出不稳定。
二、二极管的测试方法2.1 检测小功率晶体二极管A.判别正、负电极(a)观察外壳上的符号标记。
通常在二极管的外壳上标有二极管的符号，带有三角形箭头的一端为正极，另一端是负极。
(b)观察外壳上的色点。
在点接触二极管的外壳上，通常标有极性色点(白色或红色)。
一般标有色点的一端即为正极。
还有的二极管上标有色环，带色环的一端则为负极。
(c)以阻值较小的一次测量为准，黑表笔所接的一端为正极，红表笔所接的一端则为负极。
B.检测最高反向击穿电压。
对于交流电来说，因为不断变化，因此最高反向工作电压也就是二极管承受的交流峰值电压。
2.2 检测双向触发二极管将万用表置于相应的直流电压挡。
测试电压由兆欧表提供。
测试时，摇动兆欧表，万同样的方法测出VBR值。
最后将VBO与VBR进行比较，两者的绝对值之差越小，说明被测双向触发二极管的对称性越好。
2.3 瞬态电压抑制二极管(TVS)的检测A.用万用表测量管子的好坏对于单要极型的TVS，按照测量普通二极管的方法，可测出其正、反向电阻，一般正向电阻为4kΩ左右，反向电阻为无穷大。
二极管的识别与检测
变容二极管的检测
1.变容二极管其极性与性能好坏的测量与普通二极管的
测量方法相似，不同之处在于：稳压二极管与变容
二极管的PN结都具有正向电阻小反向电阻大的 特点 .
7. 光敏二极管的外形及特点 光敏二极管是当受到光照射时反向电阻会 随之变化的二极管。随着光照射的增强， 光敏二极管反向电阻由大到小变化，常用 做光电传感器件使用。
闪烁发光二极管 闪烁发光二极管在通电后会时亮时暗闪烁发光，它是将集成电路
（IC）和 二极管制作并封装在一起的。常见的闪烁发光二极管有红、
绿、橙和黄四种，它们的正常工作电压一般为3~5.5V左右。
6. 变容二极管的外形及特点
变容二极管是利用PN结的空间电荷层具有电容特性 的原理制成的特殊二极管。它的特点是结电容随加 到管子上的反向电压大小而变化。人们利用变容二 极管的这种特性取代可变电容器的功能。
判断出检波二极管的质量好坏与极性。 首先，把万用表置于电阻“R×100”或“R×1k”档。 测量判断的依据：二极管的正向电阻小，反向电阻 大。测量的结果：两次阻值都很大，二极管断路。 两次阻值都很小，二极管短路。
3.稳压二极管的外形及特点
稳压二极管国外又称齐纳二极管，它是利用硅二极管的 反向击穿特性（雪崩现象）来稳定直流电压的，根据击 穿电压来决定稳压值，在电路上应用时一定要串联限流 电阻，不能让二极管击穿后电流无限增大，否则二极管 将立即被烧毁稳压二极管是加反向偏压的。
5. 发光二极管的外形及特点
发光二极管（LED）是除了具有普通二极管的单向导电特性之外，还 可以将电能转化为光能的器件。给发光二极管外加正向电压时，它处 于导通状态，当正向电流流过管芯时，发光二极管就会发光，将电能 转化成光能。常见的发光二极管发光颜色有红色、黄色、绿色、橙色、
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《二极管的识别与检测》教案
项目教学过程设计
一、导入新课
1、复习用万用表如何检测电阻器和电容器。
前面已经学习了电阻器和电容器的检测，该如何检测了？
2、引入到二极管的识别与检测。
a、给每个学生发一个普通二极管，让学生观察普通二极管的结构，说出特点。
b、做一个实验(二极管的单向导电性）
c、在前面两种元件的检测中，检测之前，我们需要知道这是什么材料、类型、型号如何识读。
因此我们首先来学习二极管的类型识别。
师生互动：老师提问，学生进行思考。
学生活动：学生之间相互讨论
教学资源：二极管1N4007、稳压二极管、发光二极管、多媒体、实物展台
教学方法：引入法、提问法、讨论法。
参考时间：7分钟
三、
（一）、提出问题（时间：5分钟）
1、二极管的结构是什么？教材上列举的二极管电路图符号有哪些？
2、二极管的类型有哪些，特点如何？
3
、半导体元件的命名方法是什么？每个符号各代表什么含义？
带着上面三个问题，学生自己阅读77
页至79页，找到上面三个问题的答案。
（二）、教师根据学生的回答，讲述上面三个问题。
（时间：10
分钟） 1、认识二极管的结构和电路图符号:
普通二极管稳压二极管变容二极管发光二极管
N
P 二极管结构
2、二极管的类型及特点。
（1）、按照所用的半导体材料，可分为锗二极管（Ge 管）和硅二极管（Si 管）。
（2）、根据其不同用途，可分为检波二极管、整流二极管、稳压二极管、开关二极管、隔离二极管、肖特基二极管、发光二极管等。
按照管芯结构，又可分为点接触型二极管、面接触型二极管及平面型二极管。
3
、半导体元件的命名方法
国产半导体器件型号由五部分组成，场效应器件、半导体特殊器件、复合管、PIN 型管、激光器件的型号命名只有第三、四、五部分。
规格代号2或3)
第一部分：用数字表示半导体器件有效电极数目。
2-二极管、3-三极管
第二部分：用汉语拼音字母表示半导体器件的材料和极性。
第三部分：用汉语拼音字母表示半导体器件的类型。
第四部分：用数字表示序号 第五部分：用汉语拼音字母表示规格号。
2CW5的含义是什么。
（三）、出示交互式课件，让学生识读二极管型号。
（时间：5分钟）
四、任务二：二极管的检测
1、二极管检测方法。
A 、教师和学生一起检测二极管，教师操作一步，学生也操作一步，直至检测完这只二极管。
检测二极管的目的是判断二极管的质量，同时找出二极管的正负极。
B、学生相互讨论，
C、抽学生回答。
D、教师总结出用万用表检测二极管的步骤
（1）、确定二极管的类型
（2）、根据二极管的类型选择万用表的档位。
（普通二极管选用1K或100Ω）
（3）、欧姆校零
（4）、测二极管的正、反向电阻。
（5）、根据测量判断二极管的质量和二极管的正极和负极。
（有电阻值的那一次，黑表笔接的是二极管的P极、红表笔接的是二极管的N极。
（6）、记录。
2、学生练习用万用表检测二极管的正反向电阻并判断二极管的极性。
3、正确记录测量结果。
1、让学生按照普通二极管检测一遍，找出稳压二极管的正负极性，再让学生用万用表的10K 当检测稳压二极管的正、反向电阻，观察并记录检测结果，
2、让学生用万用表10K档检测普通二极管的正、反向电阻，记录检测结果
3、对比普通二极管和稳压二极管的检测，对学生进行分组讨论，这两种二极管的检测异同。
4、抽每组学生代表回答，根据学生的回答，归纳总结用万用表检测稳压二极管的主要步骤。
六、用万用表检测发光二极管
1、教师和学生一起检测发光二极管，教师操作一步，学生也操作一步，直至检测完这只发光二极管。
2、检测发光二极管的目的是判断发光二极管的质量，同时找出发光二极管的正负极。
3、学生相互讨论得出用万用表检测发光二极管的步骤。
4、抽学生回答。
5、教师总结出用万用表检测二极管的主要步骤
用万用表的10K档位检测发光二极管的正反向电阻。
七、检查评估
1、出示二极管检测考评细则
2、给每个学生发一只普通二极管，一只稳压二极管，一只发光二极管，教师进行考评。
七、总结
今天我们学习了二极管的检测，大家要记住如何识读二极管，如何用万用表检测二极管并判断二极管的正负极及质量。
八、布置作业
大家复习一下电阻器、电容器、二极管的识读与检测，在检测过程中，如何判断这些元器件的质量
九、板书设计
单向导电性
检测二极管的步骤：。
