图尔克接近开关接线图

图尔克Ni15-M30-AZ3X

开关状态指示LED指示图尔克Ni15-M30-AZ3X接近开关又称无触点接近开关，是理想的电子开关量传感器。

当金属检测体接近开关的感应区域，开关就能无接触，无压力、无火花、迅速发出电气指令，准确反应出运动机构的位置和行程，即使用于一般的行程控制，其定位精度、操作频率、使用寿命、安装调整的方便性和对恶劣环境的适用能力，是一般机械式行程开关所不能相比的。

型号BIM-QST-Y1X货号1058000通过速度ð10 m/s重复性ï± 0.1 mm温度漂移ð0.1 mm磁滞ð1 mm环境温度-25…+70 °C输出性能2线, NAMUR开关频率 1 kHz电压Nom. 8.2 VDC无激励电流损耗ð1.2 mA激励电流损耗ï2.1 mA认证依据KEMA 02 ATEX 1090X内置电感(L i) /电容(C i) 150 nF / 150 µH防爆标志防爆标识为II 2 G/Ex ia IIC T6 Gb /II 1 D Ex ia D 20T95 °C Da(最大 U i = 20 V, I i = 60 mA, P i = 130 mW)设计方型, QST尺寸20 x 12 x 12 mm外壳材料塑料, PA感应面材料塑料, PA连接电缆线缆材质 4 mm, 蓝, Lif9YYW, PVC, 2 m线缆横截面 2 x 0.25mm防震动性55 Hz (1 mm)防冲击性30 g (11 ms)防护等级IP67MTTF 6198 years 符合SN 29500 (Ed.99) 40 °C认证安装在以下剖面.Cylindrical design G F■ATEX 防爆认证II 组设备，设备等级2G. 可用于气体危险1区■ATEX 防爆认证，II组设备，可应用于粉尘危险0区■满足SIL2和IEC61508标准■方型外壳，厚度12 mm■前端面■塑料, PA12-GF30■磁感应传感器■2线直流, nom. 8.2 VDC■输出遵循本安型DIN EN 60947-5-6(NAMUR)标准■电缆连接接线图功能原理磁感应传感器可以感应磁场，特别适合气缸内活塞的位置检测。

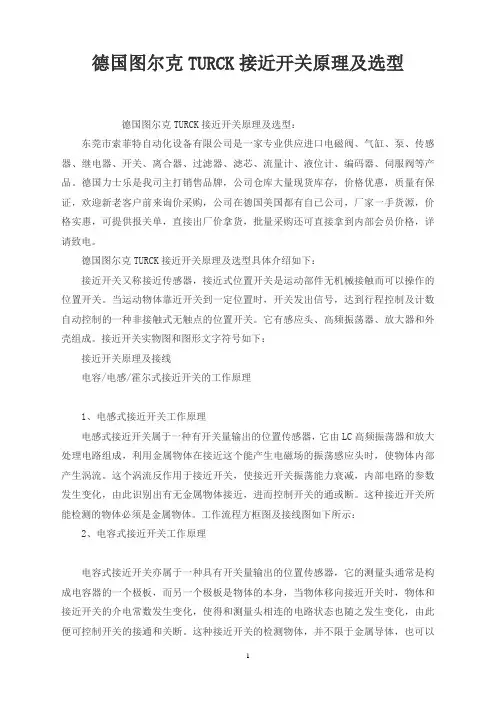

德国图尔克TURCK接近开关原理及选型

德国图尔克TURCK接近开关原理及选型德国图尔克TURCK接近开关原理及选型：东莞市索菲特自动化设备有限公司是一家专业供应进口电磁阀、气缸、泵、传感器、继电器、开关、离合器、过滤器、滤芯、流量计、液位计、编码器、伺服阀等产品。

德国力士乐是我司主打销售品牌，公司仓库大量现货库存，价格优惠，质量有保证，欢迎新老客户前来询价采购，公司在德国美国都有自已公司，厂家一手货源，价格实惠，可提供报关单，直接出厂价拿货，批量采购还可直接拿到内部会员价格，详请致电。

德国图尔克TURCK接近开关原理及选型具体介绍如下：接近开关又称接近传感器，接近式位置开关是运动部件无机械接触而可以操作的位置开关。

当运动物体靠近开关到一定位置时，开关发出信号，达到行程控制及计数自动控制的一种非接触式无触点的位置开关。

它有感应头、高频振荡器、放大器和外壳组成。

接近开关实物图和图形文字符号如下：接近开关原理及接线电容/电感/霍尔式接近开关的工作原理1、电感式接近开关工作原理电感式接近开关属于一种有开关量输出的位置传感器，它由LC高频振荡器和放大处理电路组成，利用金属物体在接近这个能产生电磁场的振荡感应头时，使物体内部产生涡流。

这个涡流反作用于接近开关，使接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。

这种接近开关所能检测的物体必须是金属物体。

工作流程方框图及接线图如下所示：2、电容式接近开关工作原理电容式接近开关亦属于一种具有开关量输出的位置传感器，它的测量头通常是构成电容器的一个极板，而另一个极板是物体的本身，当物体移向接近开关时，物体和接近开关的介电常数发生变化，使得和测量头相连的电路状态也随之发生变化，由此便可控制开关的接通和关断。

这种接近开关的检测物体，并不限于金属导体，也可以是绝缘的液体或粉状物体，在检测较低介电常数ε的物体时，可以顺时针调节多圈电位器（位于开关后部）来增加感应灵敏度，一般调节电位器使电容式的接近开关在0.7-0.8Sn的位置动作。

图尔克接近开关接线图

图尔克接近开关(电压、电流输出)接线图图尔克TURCK 模拟量传感器NI8-M18-LIU 外形尺寸图图尔克TURCK 模拟量传感器NI8-M18-LIU 接线形式图电感式传感器模拟量输出型 NI8-M18-LIU Edition •材料信息描述数据下载数据表(英语）368 KB数据表419 KB设计圆柱螺纹结构尺寸圆柱螺纹, M18 x 1最大测量范围 5 mm电气设计DC , 模拟量输出电气连接电缆外壳材料金属安装方式非齐平一般接近开关接线BK（black）黑色：一般为输出线，输出为常开。

BN（brown）棕色：一般为电源线，接电源正极。

BU（blue）蓝色：一般为电源线，接电源负极。

WH（white）白色：一般为输出线，输出为常闭。

NPN：黑色一端接负载，负载另外一端接电源正极。

PNP：黑色一端接负载，负载另外一端接电源负极。

1）接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP 型，它们的接线是不同的。

请见下图所示：2）两线制接近开关的接线比较简单，接近开关与负载串联后接到电源即可3）三线制接近开关的接线：红（棕）线接电源正端；蓝线接电源0V端；黄（黑）线为信号，应接负载。

而负载的另一端是这样接的：对于NPN型接近开关，应接到电源正端；对于PNP型接近开关，则应接到电源0V端。

4）接近开关的负载可以是信号灯、继电器线圈或可编程控制器PLC的数字量输入模块。

5）需要特别注意接到PLC数字输入模块的三线制接近开关的型式选择。

PLC 数字量输入模块一般可分为两类：一类的公共输入端为电源0V，电流从输入模块流出（日本模式），此时，一定要选用NPN型接近开关；另一类的公共输入端为电源正端，电流流入输入模块，即阱式输入（欧洲模式），此时，一定要选用PNP型接近开关。

千万不要选错了。

6）两线制接近开关受工作条件的限制，导通时开关本身产生一定压降，截止时又有一定的剩余电流流过，选用时应予考虑。

接近开关原理接线图解

接近开关原理接线图解
在THWSKW一2A中所使用的接近开关的型号是三线制NPN常开型。

当接近开关检测到档块时，就会有限位信号或参考点减速信号产生。

接线方法如图1所示。

图1 接近开关的接线
无论是哪一种接近开关，在使用时都必须注意被检测物的材料、形状、尺寸、运动速度等因素，如图2所示。

图2 接近开关的使用场合
在接近开关安装与选用中，必须认真考虑检测距离、设定距离，保证THWSKW一2A上的接近开关可靠动作。

安装距离注意说明如图3所示。

图3 安装距离注意说明
在一些精度要求不是很高的场合，接近开关可以用来产品计数、测量转速甚至是旋转位移的角度。

但在一些要求较高的场合，往往用光电编码器来测量旋转位移或者间接测量直线位移。

图尔克Bi5-M18-AZ3X

开关状态指示LED指示图尔克Bi5-M18-AZ3X接近开关又称无触点接近开关，是理想的电子开关量传感器。

当金属检测体接近开关的感应区域，开关就能无接触，无压力、无火花、迅速发出电气指令，准确反应出运动机构的位置和行程，即使用于一般的行程控制，其定位精度、操作频率、使用寿命、安装调整的方便性和对恶劣环境的适用能力，是一般机械式行程开关所不能相比的。

型号BIM-QST-Y1X货号1058000通过速度ð10 m/s重复性ï± 0.1 mm温度漂移ð0.1 mm磁滞ð1 mm环境温度-25…+70 °C输出性能2线, NAMUR开关频率 1 kHz电压Nom. 8.2 VDC无激励电流损耗ð1.2 mA激励电流损耗ï2.1 mA认证依据KEMA 02 ATEX 1090X内置电感(L i) /电容(C i) 150 nF / 150 µH防爆标志防爆标识为II 2 G/Ex ia IIC T6 Gb /II 1 D Ex ia D 20T95 °C Da(最大 U i = 20 V, I i = 60 mA, P i = 130 mW)设计方型, QST尺寸20 x 12 x 12 mm外壳材料塑料, PA感应面材料塑料, PA连接电缆线缆材质 4 mm, 蓝, Lif9YYW, PVC, 2 m线缆横截面 2 x 0.25mm防震动性55 Hz (1 mm)防冲击性30 g (11 ms)防护等级IP67MTTF 6198 years 符合SN 29500 (Ed.99) 40 °C认证安装在以下剖面.Cylindrical design G F■ATEX 防爆认证II 组设备，设备等级2G. 可用于气体危险1区■ATEX 防爆认证，II组设备，可应用于粉尘危险0区■满足SIL2和IEC61508标准■方型外壳，厚度12 mm■前端面■塑料, PA12-GF30■磁感应传感器■2线直流, nom. 8.2 VDC■输出遵循本安型DIN EN 60947-5-6(NAMUR)标准■电缆连接接线图功能原理磁感应传感器可以感应磁场，特别适合气缸内活塞的位置检测。

图尔克接近开关

图尔克接近开关型号：接近开关NI10-K20SK-AZ3X接近开关NI20U-P30SK-AP6X接近开关NI5-P12SK-Y1X接近开关BI3U-P12SK-AN6X接近开关BI5-P18SK-AP6X接近开关NI10-K20SK-AN6X接近开关BI5U-EG18SK-AP6X接近开关NI10-G18SK-AN6X接近开关BI2-EG12SK-Y1X接近开关NI8U-EG12SK-VN4X接近开关NI12U-EG18SK-AP6X接近开关NI20U-P30SK-AN6X接近开关BI3U-EG12SK-VN4X接近开关NI12U-EG18SK-AN6X接近开关BI3U-P12SK-AP6X接近开关NI20U-EG30SK-AP6X接近开关NI12U-P18SK-AP6X接近开关BI10-G30SK-AP6X接近开关NI15U-EM18WDTC-AP6X接近开关BI5U-P18SK-AN6X接近开关BI5-G18SK-AP6X接近开关NI5-G12SK-AP6X接近开关NI20U-EG30SK-VN4X接近开关NI10-K20-AP6X接近开关NI30U-EM30WDTC-AP6X 接近开关BI2-G12SK-AP6X接近开关BI10-P30SR-AN6X接近开关BI5U-EG18SK-AN6X接近开关NI5-G12SK-AN6X接近开关NI12U-EG18SK-VP4X接近开关NI5-P12SK-AP6X接近开关NI8U-P12SK-AN6X接近开关BI10U-P30SK-AP6X接近开关NI15-P30SR-VN4X2接近开关NI12U-EG18SK-VN4X接近开关BI5-P18SK-Y1X接近开关BI10-P30SR-VN4X2接近开关BI2-G12SK-Y1X接近开关BI10U-EG30SK-AN6X接近开关NI15-P30SK-AN6X接近开关BI10-P30SR-AP6X接近开关BI10U-P30SK-AN6X 接近开关NI8U-EG12SK-AP6X 接近开关BI5-G18SK-AN6X接近开关NI15-P30SR-AN6X接近开关BI3U-EG12SK-AP6X 接近开关BI3U-EG12SK-VP4X 接近开关BI10U-EG30SK-VN4X 接近开关NI20U-EG30SK-VP4X 接近开关BI5U-P18SK-AP6X接近开关NI10-G18SK-AP6X接近开关BI5-EM18WDTC-Y1X 接近开关BI5U-EG18SK-VP4X 接近开关NI20U-EG30SK-AN6X 接近开关BI5U-EG18SK-VN4X 接近开关NI8U-P12SK-AP6X接近开关NI8U-EG12SK-AN6X 接近开关NI10-K20SK-AP6X接近开关NI10-K20-AZ3X接近开关BI2-G12SK-AN6X接近开关BI10-P30SR-VP4X2接近开关BI2-EM12WDTC-Y1X接近开关NI5-P12SK-AN6X接近开关BI10-P30SK-AP6X接近开关BI2-P12SK-Y1X接近开关NI15-G30SK-AP6X接近开关BI10-G30SK-AN6X接近开关NI15-G30SK-AN6X接近开关NI15-P30SK-AP6X接近开关NI15-P30SR-VP4X2接近开关NI5-EM12WDTC-Y1X接近开关NI10U-EM12WDTC-AP6X 接近开关BI10U-EG30SK-AP6X接近开关NI5-G12SK-Y1X接近开关NI10-P18SK-AN6X接近开关BI5-P18SK-AN6X接近开关BI8U-EM18WDTC-AP6X 接近开关BI3U-EG12SK-AN6X接近开关BI2-P12SK-AP6X接近开关NI12U-P18SK-AN6X接近开关NI5-EG12SK-Y1X接近开关BI10U-EG30SK-VP4X接近开关BI2-P12SK-AN6X接近开关BI5-G18SK-Y1X接近开关NI8U-EG12SK-VP4X图尔克接近开关NI10-K20SK-AZ3X 产品特点：直径20mm的光滑圆柱塑料, PBT-GF30-V02线交流, 20…250 VAC2线直流, 10…300 VDC常开接线盒图尔克接近开关NI20U-P30SK-AP6X ••••••••••M30 x 1.5圆柱螺纹塑料, PA12-GF30全金属检测衰减系数恒为1防护等级IP68抗磁场干扰温度范围扩展高开关频率通过自补偿来实现预阻尼保护3线直流, 10…30 VDC常开，pnp输出接线盒图尔克接近开关NI5-P12SK-Y1X •••••••ATEX防爆认证II组设备，设备等级2G.可用于气体危险1区ATEX防爆认证，II组设备，可应用于粉尘危险0区满足SIL2和IEC61508标准M12 x 1圆柱螺纹塑料, PA12-GF302线直流, nom. 8.2 VDC输出遵循本安型DIN EN 60947-5-6 (NAMUR)标准接线端子图尔克接近开关BI3U-P12SK-AN6X••••••••••M12 x 1圆柱螺纹塑料, PA12-GF30全金属检测衰减系数恒为1防护等级IP68抗磁场干扰温度范围扩展高开关频率3线直流, 10…30 VDC常开npn输出接线盒图尔克接近开关BI5-P18SK-AP6X •••••M18 x 1圆柱螺纹塑料, PA12-GF303线直流, 10…30 VDC常开，pnp输出接线盒图尔克接近开关NI10-K20SK-AN6X •••••直径20mm的光滑圆柱塑料, PBT-GF30-V03线直流, 10…30 VDC常开npn输出接线盒图尔克接近开关BI5U-EG18SK-AP6X ••••••••••M18 x 1圆柱螺纹不锈钢1.4301全金属检测衰减系数恒为1防护等级IP68抗磁场干扰温度范围扩展高开关频率3线直流, 10…30 VDC常开，pnp输出接线盒图尔克接近开关NI10-G18SK-AN6X •••••M18 x 1圆柱螺纹铜镀铬3线直流, 10…30 VDC常开npn输出接线盒图尔克接近开关BI2-EG12SK-Y1X •••••••ATEX防爆认证II组设备，设备等级1G.可用于气体危险0区ATEX防爆认证II组设备，设备等级1D，可应用于粉尘危险2区满足SIL2和IEC61508标准M12 x 1圆柱螺纹不锈钢1.43012线直流, nom. 8.2 VDC输出遵循本安型DIN EN 60947-5-6 (NAMUR)标准•接线端子图尔克接近开关NI8U-EG12SK-VN4X••••••••••M12 x 1圆柱螺纹不锈钢1.4301全金属检测衰减系数恒为1防护等级IP68抗磁场干扰温度范围扩展高开关频率4线直流, 10…65 VDC可转换触点,npn输出接线盒图尔克接近开关NI12U-EG18SK-AP6X ••••••••••M18 x 1圆柱螺纹不锈钢1.4301全金属检测衰减系数恒为1防护等级IP68抗磁场干扰温度范围扩展高开关频率通过自补偿来实现预阻尼保护3线直流, 10…30 VDC常开，pnp输出图尔克接近开关NI20U-P30SK-AN6X •••••••••••M30 x 1.5圆柱螺纹塑料, PA12-GF30全金属检测衰减系数恒为1防护等级IP68抗磁场干扰温度范围扩展高开关频率通过自补偿来实现预阻尼保护3线直流, 10…30 VDC常开npn输出接线盒图尔克接近开关BI3U-EG12SK-VN4X ••••••••••M12 x 1圆柱螺纹不锈钢1.4301全金属检测衰减系数恒为1防护等级IP68抗磁场干扰温度范围扩展高开关频率4线直流, 10…65 VDC可转换触点,npn输出接线盒图尔克接近开关NI12U-EG18SK-AN6X •M18 x 1圆柱螺纹••••••••••不锈钢1.4301全金属检测衰减系数恒为1防护等级IP68抗磁场干扰温度范围扩展高开关频率通过自补偿来实现预阻尼保护3线直流, 10…30 VDC常开npn输出接线盒图尔克接近开关BI3U-P12SK-AP6X •••••••••••M18 x 1圆柱螺纹全金属检测衰减系数恒为1防护等级IP68抗磁场干扰温度范围扩展高开关频率通过自补偿来实现预阻尼保护3线直流, 10…30 VDC常开npn输出接线盒图尔克接近开关NI20U-EG30SK-AP6X •M30 x 1.5圆柱螺纹•••••••••全金属检测衰减系数恒为1防护等级IP68抗磁场干扰温度范围扩展高开关频率通过自补偿来实现预阻尼保护3线直流, 10…30 VDC常开，pnp输出接线盒图尔克接近开关NI12U-P18SK-AP6X •••••••••••M18 x 1圆柱螺纹塑料, PBT-GF30-V0全金属检测衰减系数恒为1防护等级IP68抗磁场干扰温度范围扩展高开关频率通过自补偿来实现预阻尼保护3线直流, 10…30 VDC常开，pnp输出接线盒图尔克接近开关BI10-G30SK-AP6X •M30 x 1.5圆柱螺纹•••••短型铜镀铬3线直流, 10…30 VDC常开，pnp输出接线盒图尔克接近开关NI15U-EM18WDTC-AP6X •••••••••••••M18 x 1圆柱螺纹不锈钢1.4404前端面是采用人造纤维C130制成全金属检测衰减系数恒为1抗磁场干扰温度范围-40~100℃适用于恶劣环境的IP69K防护等级特殊的双重密封抗酸碱清洗剂适用于食品行业应用3线直流, 10…30 VDC常开，pnp输出接线盒图尔克接近开关NI15-P30SR-AP6X ••••双路导线输入（轴向，径向）M30 x 1.5圆柱螺纹塑料, ABS3线直流, 10…30 VDC••常开，pnp输出接线盒图尔克接近开关BI5U-P18SK-AN6X ••••••••••M18 x 1圆柱螺纹塑料, PBT-GF30-V0全金属检测衰减系数恒为1防护等级IP68抗磁场干扰温度范围扩展高开关频率3线直流, 10…30 VDC常开npn输出接线盒图尔克接近开关BI5-G18SK-AP6X •••••M18 x 1圆柱螺纹铜镀铬3线直流, 10…30 VDC常开，pnp输出接线盒图尔克接近开关NI5-G12SK-AP6X••••圆柱螺纹，M12 x1铜镀铬3线直流, 10…30 VDC常开，pnp输出•接线盒图尔克接近开关NI20U-EG30SK-VN4X ••••••••••M30 x 1.5圆柱螺纹不锈钢1.4301全金属检测衰减系数恒为1防护等级IP68抗磁场干扰温度范围扩展高开关频率4线直流, 10…65 VDC可转换触点,npn输出接线盒图尔克接近开关NI10-K20-AP6X •••••直径20mm的光滑圆柱塑料, PBT-GF30-V03线直流, 10…30 VDC常开，pnp输出电缆连接图尔克接近开关NI30U-EM30WDTC-AP6X •••••M30 x 1.5圆柱螺纹不锈钢1.4404前端面是采用人造纤维C130制成全金属检测衰减系数恒为1抗磁场干扰••••••••温度范围-40~100℃适用于恶劣环境的IP69K防护等级特殊的双重密封抗酸碱清洗剂适用于食品行业应用3线直流, 10…30 VDC常开，pnp输出接线盒图尔克接近开关BI2-G12SK-AP6X •••••圆柱螺纹，M12 x1铜镀铬3线直流, 10…30 VDC常开，pnp输出接线盒图尔克接近开关BI10-P30SR-AN6X ••••••双路导线输入（轴向，径向）M30 x 1.5圆柱螺纹塑料, ABS3线直流, 10…30 VDC常开npn输出接线盒图尔克接近开关BI5U-EG18SK-AN6X ••M18 x 1圆柱螺纹不锈钢1.4301••••••••全金属检测衰减系数恒为1防护等级IP68抗磁场干扰高开关频率3线直流, 10…30 VDC常开npn输出接线盒图尔克接近开关BI5U-K20SK-AP6X 详细特性：••••••••••直径20mm的光滑圆柱塑料, PBT-GF30-V0全金属检测衰减系数恒为1防护等级IP68抗磁场干扰高开关频率3线直流, 10…30 VDC常开，pnp输出接线盒图尔克接近开关NI10-K20-AZ3X 详细特性：••直径20mm的光滑圆柱塑料, PBT-GF30-V0••••2线交流, 20…250 VAC2线直流, 10…300 VDC常开电缆连接图尔克接近开关NI10-K20-AN6X 详细特性：•••••直径20mm的光滑圆柱塑料, PBT-GF30-V03线直流, 10…30 VDC常开npn输出电缆连接图尔克接近开关BI2-G12SK-AN6X 详细特性：•••••圆柱螺纹，M12 x1铜镀铬3线直流, 10…30 VDC常开npn输出接线盒图尔克接近开关BI10-P30SR-VP4X2 详细特性：•••双路导线输入（轴向，径向）M30 x 1.5圆柱螺纹塑料, ABS4线直流, 10…65 VDC••可转换触点,pnp输出接线端子图尔克接近开关BI2-EM12WDTC-Y1X 详细特性：•••••••••••••TEX防爆认证II组设备，工作温度+80℃时，可用于气体危险0区ATEX防爆认证II组设备，设备等级2G.可用于气体危险1区ATEX防爆认证II组设备，工作温度70°C时，可用于粉尘危险2区符合SIL2和IEC 61508标准M12 x 1圆柱螺纹不锈钢1.4404For temperatures of -40 °C up to +100 °CHigh protection class IP69K for rough ambient conditionsSpecial double-lip sealProtection against all common acid and alkaline cleaning agentsFor the food industry2线直流, nom. 8.2 VDC输出遵循本安型DIN EN 60947-5-6 (NAMUR)标准接线端子图尔克接近开关5-P12SK-AN6X详细特性：•••M12 x 1圆柱螺纹塑料, PA12-GF303线直流, 10…30 VDC常开npn输出•接线盒图尔克接近开关BI10-P30SK-AP6X 详细特性：•••••M30 x 1.5圆柱螺纹塑料, PA12-GF303线直流, 10…30 VDC常开，pnp输出接线盒图尔克接近开关BI2-P12SK-Y1X 详细特性：•••••••ATEX防爆认证II组设备，设备等级2G.可用于气体危险1区ATEX防爆认证，II组设备，可应用于粉尘危险0区满足SIL2和IEC61508标准M12 x 1圆柱螺纹塑料, PA12-GF302线直流, nom. 8.2 VDC输出遵循本安型DIN EN 60947-5-6 (NAMUR)标准接线端子图尔克接近开关NI15-G30SK-AP6X详细特性：••••M30 x 1.5圆柱螺纹短型铜镀铬3线直流, 10…30 VDC••常开，pnp输出接线盒图尔克接近开关BI10-G30SK-AN6X 详细特性：••••••M30 x 1.5圆柱螺纹短型铜镀铬3线直流, 10…30 VDC常开npn输出接线盒图尔克接近开关NI15-G30SK-AN6X 详细特性：•••••M30 x 1.5圆柱螺纹短型铜镀铬3线直流, 10…30 VDC常开npn输出接线盒图尔克接近开关NI15-P30SK-AP6X详细特性：••••M30 x 1.5圆柱螺纹塑料, PA12-GF303线直流, 10…30 VDC常开，pnp输出•接线盒图尔克接近开关NI15-P30SR-VP4X2天津详细特性：•••••双路导线输入（轴向，径向）M30 x 1.5圆柱螺纹塑料, ABS4线直流, 10…65 VDC可转换触点,pnp输出接线端子图尔克接近开关NI5-EM12WDTC-Y1X 详细特性：••••••••••••ATEX防爆认证II组设备，工作温度+80℃时，可用于气体危险0区ATEX防爆认证II组设备，设备等级2G.可用于气体危险1区ATEX防爆认证II组设备，工作温度70°C时，可用于粉尘危险2区符合SIL2和IEC 61508标准M12 x 1圆柱螺纹不锈钢1.4404For temperatures of -40 °C up to +100 °CHigh protection class IP69K for rough ambient conditionsSpecial double-lip sealProtection against all common acid and alkaline cleaning agentsFor the food industry2线直流, nom. 8.2 VDC输出遵循本安型DIN EN 60947-5-6 (NAMUR)标准•接线端子图尔克接近开关NI10U-EM12WDTC-AP6X详细特性：••••••••••••M12 x 1圆柱螺纹不锈钢1.4404前端面是采用人造纤维C130制成全金属检测衰减系数恒为1抗磁场干扰温度范围-40~100℃适用于恶劣环境的IP69K防护等级特殊的双重密封抗酸碱清洗剂适用于食品行业应用3线直流, 10…30 VDC常开，pnp输出接线盒图尔克接近开关NI5-G12SK-Y1X详细特性：••••••ATEX防爆认证II组设备，设备等级1G.可用于气体危险0区ATEX防爆认证II组设备，设备等级1D，可应用于粉尘危险2区满足SIL2和IEC61508标准圆柱螺纹，M12 x1铜镀铬2线直流, nom. 8.2 VDC••输出遵循本安型DIN EN 60947-5-6 (NAMUR)标准接线端子图尔克接近开关NI10-P18SK-AN6X详细特性：•••••M18 x 1圆柱螺纹塑料, PA12-GF303线直流, 10…30 VDC常开npn输出接线盒图尔克接近开关BI5-P18SK-AN6X详细特性：•••••M18 x 1圆柱螺纹塑料, PA12-GF303线直流, 10…30 VDC常开npn输出接线盒图尔克接近开关BI8U-EM18WDTC-AP6X详细特性：••••••M18 x 1圆柱螺纹不锈钢1.4404Front cap made of liquid crystal polymer Vectra C130Factor 1 for all metalsMagnetic field immuneFor temperatures of -40 °C up to +100 °C•••••••High protection class IP69K for rough ambient conditions Special double-lip sealProtection against all common acid and alkaline cleaning agentsFor the food industry3线直流, 10…30 VDC常开，pnp输出接线盒图尔克接近开关BI3U-EG12SK-AN6X 详细特性：••••••••••M12 x 1圆柱螺纹不锈钢1.4301全金属检测衰减系数恒为1防护等级IP68抗磁场干扰温度范围扩展高开关频率3线直流, 10…30 VDC常开npn输出接线盒图尔克接近开关BI2-P12SK-AP6X 详细特性：•••M12 x 1圆柱螺纹塑料, PA12-GF303线直流, 10…30 VDC••常开，pnp输出接线盒图尔克接近开关NI5-EG12SK-Y1X 详细特性：••••••••ATEX防爆认证II组设备，设备等级1G.可用于气体危险0区ATEX防爆认证II组设备，设备等级1D，可应用于粉尘危险2区满足SIL2和IEC61508标准M12 x 1圆柱螺纹不锈钢1.43012线直流, nom. 8.2 VDC输出遵循本安型DIN EN 60947-5-6 (NAMUR)标准接线端子图尔克接近开关BI2-P12SK-AN6X详细特性：•••••M12 x 1圆柱螺纹塑料, PA12-GF303线直流, 10…30 VDC常开npn输出接线盒图尔克接近开关BI3U-EG12SK-VP4X 详细特性：•••M12 x 1圆柱螺纹不锈钢1.4301全金属检测衰减系数恒为1•••••••防护等级IP68抗磁场干扰温度范围扩展高开关频率4线直流, 10…65 VDC可转换触点,pnp输出接线端子图尔克接近开关- BI3U-EG12SK-AN6X••••••••••M12 x 1圆柱螺纹不锈钢1.4301全金属检测衰减系数恒为1防护等级IP68抗磁场干扰温度范围扩展高开关频率3线直流, 10…30 VDC常开npn输出接线盒图尔克接近开关2U-EG18SK-VP4X•••M18 x 1圆柱螺纹不锈钢1.4301全金属检测衰减系数恒为1•••••••防护等级IP68抗磁场干扰温度范围扩展高开关频率4线直流, 10…65 VDC可转换触点,pnp输出接线端子图尔克接近开关BI3U-P12SK-AP6X 详细特性：••••••••全金属检测衰减系数恒为1防护等级IP68抗磁场干扰温度范围扩展高开关频率3线直流, 10…30 VDC常开，pnp输出接线盒图尔克接近开关BI3U-P12SK-AN6X 详细特性：•••••M12 x 1圆柱螺纹塑料, PA12-GF30全金属检测衰减系数恒为1防护等级IP68抗磁场干扰•••••温度范围扩展高开关频率3线直流, 10…30 VDC常开npn输出接线盒图尔克接近开关BI10U-P30SK-AP6X 详细特性：•••••。

接近开关原理及接线图

电容/电感/霍尔式接近开关的工作原理1、电感式接近开关工作原理电感式接近开关属于一种有开关量输出的位置传感器，它由LC高频振荡器和放大处理电路组成，利用金属物体在接近这个能产生电磁场的振荡感应头时，使物体内部产生涡流。

这个涡流反作用于接近开关，使接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。

这种接近开关所能检测的物体必须是金属物体。

工作流程方框图与接线图如下所示：2、电容式接近开关工作原理电容式接近开关亦属于一种具有开关量输出的位置传感器，它的测量头通常是构成电容器的一个极板，而另一个极板是物体的本身，当物体移向接近开关时，物体和接近开关的介电常数发生变化，使得和测量头相连的电路状态也随之发生变化，由此便可控制开关的接通和关断。

这种接近开关的检测物体，并不限于金属导体，也可以是绝缘的液体或粉状物体,在检测较低介电常数ε的物体时，可以顺时针调节多圈电位器（位于开关后部）来增加感应灵敏度，一般调节电位器使电容式的接近开关在0.7-0.8Sn的位置动作。

工作流程方框图与接线图如下所示：3、霍尔式接近开关工作原理当一块通有电流的金属或半导体薄片垂直地放在磁场中时，薄片的两端就会产生电位差，这种现象就称为霍尔效应。

两端具有的电位差值称为霍尔电势U，其表达式为U=K·I·B/d其中K为霍尔系数，I为薄片中通过的电流，B为外加磁场（洛伦慈力Lorrentz）的磁感应强度，d是薄片的厚度。

由此可见，霍尔效应的灵敏度高低与外加磁场的磁感应强度成正比的关系。

我门销售的霍尔开关就属于这种有源磁电转换器件，它是在霍尔效应原理的基础上，利用集成封装和组装工艺制作而成，它可方便的把磁输入信号转换成实际应用中的电信号，同时又具备工业场合实际应用易操作和可靠性的要求。

霍尔开关的输入端是以磁感应强度B来表征的，当B值达到一定的程度（如B1）时，霍尔开关内部的触发器翻转，霍尔开关的输出电平状态也随之翻转。

图尔克Ni8-M18-AZ3X

开关状态指示LED指示图尔克Ni8-M18-AZ3X接近开关又称无触点接近开关，是理想的电子开关量传感器。

当金属检测体接近开关的感应区域，开关就能无接触，无压力、无火花、迅速发出电气指令，准确反应出运动机构的位置和行程，即使用于一般的行程控制，其定位精度、操作频率、使用寿命、安装调整的方便性和对恶劣环境的适用能力，是一般机械式行程开关所不能相比的。

型号BIM-QST-Y1X货号1058000通过速度ð10 m/s重复性ï± 0.1 mm温度漂移ð0.1 mm磁滞ð1 mm环境温度-25…+70 °C输出性能2线, NAMUR开关频率 1 kHz电压Nom. 8.2 VDC无激励电流损耗ð1.2 mA激励电流损耗ï2.1 mA认证依据KEMA 02 ATEX 1090X内置电感(L i) /电容(C i) 150 nF / 150 µH防爆标志防爆标识为II 2 G/Ex ia IIC T6 Gb /II 1 D Ex ia D 20T95 °C Da(最大 U i = 20 V, I i = 60 mA, P i = 130 mW)设计方型, QST尺寸20 x 12 x 12 mm外壳材料塑料, PA感应面材料塑料, PA连接电缆线缆材质 4 mm, 蓝, Lif9YYW, PVC, 2 m线缆横截面 2 x 0.25mm防震动性55 Hz (1 mm)防冲击性30 g (11 ms)防护等级IP67MTTF 6198 years 符合SN 29500 (Ed.99) 40 °C认证安装在以下剖面.Cylindrical design G F■ATEX 防爆认证II 组设备，设备等级2G. 可用于气体危险1区■ATEX 防爆认证，II组设备，可应用于粉尘危险0区■满足SIL2和IEC61508标准■方型外壳，厚度12 mm■前端面■塑料, PA12-GF30■磁感应传感器■2线直流, nom. 8.2 VDC■输出遵循本安型DIN EN 60947-5-6(NAMUR)标准■电缆连接接线图功能原理磁感应传感器可以感应磁场，特别适合气缸内活塞的位置检测。

图尔克Bi2-M12-AD4X圆柱螺纹接近开关

/图尔克Bi2-M12-AD4X圆柱螺纹接近开关图尔克Bi2-M12-AD4X二线常开接近开关，产品分为电感式（也是人们也说的涡流式），电容式，直流，交流。

接近开关技术参数工作电压：10-65VDC 90-250VAC检测距离：2MM安装方式：齐平安装工作容量：dc100MA工作频率：2500HZ接近开关的用途：接近开关在日常生活中的应用，最为常见的自动门的控制，这种产品在饭店、商场和车库等工作场合中都有应用。

接近开关在安全防盗方面也起到了很重要的作用，在金库、博物馆和档案馆等地点，都装有接近开关制成的放到装置。

注意事项：1：当检测物体为非金属时，检测距离要减小，另外很薄的镀膜层也是检测不到的。

2：电感式接近开关的接通时间为50ms，所以在用户产品的设计中，当负载和接近开关采用不同电源时，务必先接通接近开关的电源。

3: 当使用感性负载（如灯、电动机等）时，其瞬态冲击电流较大，可能劣化或损坏交流二线的接近开关，在这种情况下，请经过交流继电器作为负载来转换使用。

4: 请勿将接近开关置于200Gauss以上的直流磁场环境下使用，以免造成误动作。

5：DC二线的接近开关具有0.5-1mA的静态泄漏电流，在和一些对DC二线接近开关泄漏电流要求较高的场合下尽量使用DC三线的接近开关。

6：避免接近开关在化学溶剂，特别是在强酸，强碱的环境下使用。

7：本厂产品均为SMD工艺生产制造，并经严格的测试合格后才出厂，在一般情况下使用均不会出现损坏。

为了保证意外性发生，请用户在接通电源前检查接线是否正确，核定电压是否为额定值。

8：为了使接近开关长期稳定工作，请务必进行定期的维护，包括检测物体和接近开关的安装位置是否有移动或松动，接线和连接部位是否接触不良，是否有金属粉尘粘附。

图尔克Ni10u-M12-AP6X接近开关

图尔克Ni10u-M12-AP6X接近开关
图尔克接近开关是一种无需与运动部件进行机械直接接触而可以操作的位置开关，当物体接近开关的感应面到动作距离时，不需要机械接触及施加任何压力即可使开关动作，从而驱动直流电器或给计算机（plc)装置提供控制指令。

接近开关是种开关型传感器（即无触点开关），它既有行程开关、微动开关的特性，同时具有传感性能，且动作可靠，性能稳定，频率响应快，应用寿命长，抗干扰能力强等、并具有防水、防震、耐腐蚀等特点。

产品有电感式、电容式、霍尔式、交、直流型。

图尔克连接线WWAK3-2-P00WAK3-2-P00

图尔克连接线WWAK3-2/P00WAK3-2/P00接近开关又称无触点接近开关，是理想的电子开关量传感器。

当金属检测体接近开关的感应区域，开关就能无接触，无压力、无火花、迅速发出电气指令，准确反应出运动机构的位置和行程，即使用于一般的行程控制，其定位精度、操作频率、使用寿命、安装调整的方便性和对恶劣环境的适用能力，是一般机械式行程开关所不能相比的。

型号BIM-QST-Y1X货号1058000通过速度ð10 m/s重复性ï± 0.1 mm温度漂移ð0.1 mm磁滞ð1 mm环境温度-25…+70 °C输出性能2线, NAMUR开关频率 1 kHz电压Nom. 8.2 VDC无激励电流损耗ð1.2 mA激励电流损耗ï2.1 mA认证依据KEMA 02 ATEX 1090X内置电感(L i) /电容(C i) 150 nF / 150 µH防爆标志防爆标识为II 2 G/Ex ia IIC T6 Gb /II 1 D Ex ia D 20T95 °C Da(最大 U i = 20 V, I i = 60 mA, P i = 130 mW)设计方型, QST尺寸20 x 12 x 12 mm外壳材料塑料, PA感应面材料塑料, PA连接电缆线缆材质 4 mm, 蓝, Lif9YYW, PVC, 2 m线缆横截面 2 x 0.25mm防震动性55 Hz (1 mm)防冲击性30 g (11 ms)防护等级IP67MTTF 6198 years 符合SN 29500 (Ed.99) 40 °C认证安装在以下剖面.Cylindrical design G F开关状态指示LED指示灯黄■ATEX 防爆认证II 组设备，设备等级2G.可用于气体危险1区■ATEX 防爆认证，II组设备，可应用于粉尘危险0区■满足SIL2和IEC61508标准■方型外壳，厚度12 mm■前端面■塑料, PA12-GF30■磁感应传感器■2线直流, nom. 8.2 VDC■输出遵循本安型DIN EN 60947-5-6(NAMUR)标准■电缆连接接线图功能原理磁感应传感器可以感应磁场，特别适合气缸内活塞的位置检测。

图尔克Ni4-M12-AN6X接近开关

图尔克Ni4-M12-AN6X接近开关
图尔克接近开关是一种无需与运动部件进行机械直接接触而可以操作的位置开关，当物体接近开关的感应面到动作距离时，不需要机械接触及施加任何压力即可使开关动作，从而驱动直流电器或给计算机（plc)装置提供控制指令。

接近开关是种开关型传感器（即无触点开关），它既有行程开关、微动开关的特性，同时具有传感性能，且动作可靠，性能稳定，频率响应快，应用寿命长，抗干扰能力强等、并具有防水、防震、耐腐蚀等特点。

产品有电感式、电容式、霍尔式、交、直流型。

图尔克转速监控器接线示意图及调试参数说明

图尔克转速监控器接线示意图及调试参数说明产品型号：IM21-14-CDTRi产品接线示意图：调试菜单结构图：接线端子定义：19，20 连接供电电压1，2 连接两线NAMUR传感器3，4，5 连接三线PNP传感器4，5 连接5…30VDC的外部信号源6，7 将NAMUR信号转换成相对应的脉冲信号输出9，10 激活启动延时功能12，13 继电器触点输出R114，15 继电器触点输出R217，18 晶体管输出11，16 电流输出0/4…20mA或20...4/0mALED指示灯状态说明：Pwr 电源指示灯绿色供电正常绿色闪烁强制输出模式红色设备故障R1 继电器1开关状态指示灯黄色继电器励磁，触点吸合R2 继电器2开关状态指示灯黄色继电器励磁，触点吸合T 晶体管开关状态指示灯黄色晶体管导通参数含义及设定方法：使用产品前面板上的四个按钮“ESC”、“CR”、“↑”及“↓”可以对所有参数进行设定。

按下“ESC”按钮，设备从正常工作状态切换到参数设定状态，显示屏显示主菜单。

使用“↑”和“↓”按钮可以在主菜单间切换。

当切换到需设定参数的主菜单时，按下“CR”按钮可进入相应的子菜单。

在子菜单中使用“↑”和“↓”按钮修改参数，当参数修改后，按下“CR”钮保存。

当参数被修改时，屏幕显示会闪烁，直到参数保存完毕。

在参数修改过程中按下“ESC”钮，未保存的参数不作变动，系统跳转到前一菜单。

要退出参数设定模式，需按下“ESC”按钮。

当设定参数时，当前参数的缩写显示在屏幕下方，正在修改的参数显示在屏幕的上方。

断电后，已保存的参数不会丢失。

接近开关的接线方法

接近开关的接线方法1、二线式接近开关的接线方法对于二线式NPN型接近开关，棕色线与负载相连,蓝色线与零电位点相连；对于二线式PNP 型接近开关，棕色线与高电位相连,负载的一端与接近开关的蓝色线相连，而负载的另一端与零电位点相连。

图2-61和图2—62所示分别为二线式NPN型接近开关接线图和二线式PNP型接近开关接线图。

图2-61 二线式NPN型接近开关接线图图2-62 二线式PNP型接近开关接线图2、三线式接近开关的接线方法对于三线式NPN型接近开关，棕色的导线与一端负载，同时与电源正极相连;黑色的导线是信号线，与负载的另一端相连；蓝色的导线与电源负极相连。

对于三线式PNP型接近开关，棕色的导线与电源正极相连;黑色的导线是信号线，与负载的一端相连；蓝色的导线与负载的另一端及电源负极相连,如图2—63和图2—64所示。

图2—63 三线式NPN型接近开关接线图图2—64 三线式PNP型接近开关接线图初学者经常不能正确区分NPN型和PNP型的接近开关,其实只要记住一点：PNP型接近开关是正极开关，也就是信号从接近开关流向负载；而NPN型接近开关是负极开关，也就是信号从负载流向接近开关.【例2-21】某设备用于检测PVC物块，当检测物块时，设备上的24V DC功率为12W的报警灯亮，请选用合适的接近开关，并画出原理图.【解】因为检测物体的材料是PVC，所以不能选用感应接近开关，但可选用电容式接近开关.报警灯的额定电流为:,查表2-20可知，直流接近开关承受的最大电流为0。

2A，所以采用图2-64的方案不可行，信号必须进行转换,原理图如图2-71所示，当物块靠近接近开关时,黑色的信号线上产生高电平，其负载继电器KA的线圈得电，继电器KA 的常开触头闭合，所以报警灯EL亮。

由于没有特殊规定，所以PNP或NPN型接近开关以及二线或三线式接近开关都可以选用.本例选用三线式PNP型接近开关.图2-71 原理图。

图尔克Bi2-M12-RP6X-H1141接近开关

图尔克Bi2-M12-RP6X-H1141接近开关
图尔克接近开关是一种无需与运动部件进行机械直接接触而可以操作的位置开关，当物体接近开关的感应面到动作距离时，不需要机械接触及施加任何压力即可使开关动作，从而驱动直流电器或给计算机（plc)装置提供控制指令。

接近开关是种开关型传感器（即无触点开关），它既有行程开关、微动开关的特性，同时具有传感性能，且动作可靠，性能稳定，频率响应快，应用寿命长，抗干扰能力强等、并具有防水、防震、耐腐蚀等特点。

产品有电感式、电容式、霍尔式、交、直流型。

接近开关word版

接近开关,光电开关传感器接线图集接近开关,光电开关传感器接线图集光电开关传感器双线直流接线方法光电开关传感器电路原理图接线电压：10—65V直流常开触点（NO）无极性防短路的输出漏电电流≤0.8mA电压降≤5V注意不允许双线直流传感器的串并联连接光电开关传感器三线直流接线图电路原理图接线电压：10—30V直流常开触点(NO)电压降≤1.8V防短路的输出完备的极性保护三线直流与四线直流传感器的串联当串联时，电压降相加，单个传感器的准备延迟时间相加。

四线直流光电开关传感器接线方法电路原理图接线电压：10—65V切换开关防短路的输出完备的极性保护电压降≤1.8V三线直流与四线直流光电开关传感器的并联接线图光电开关传感器双线交流接线方法电路原理图常开触点(NO)常闭触点(NC)接线电压：20—250V交流漏电电流≤1.7mA电压降≤7V（有效值）双线交流传感器的串联常开触点：“与”逻辑常闭触点：“或非”逻辑当串联时，在传感器上的电压降相加，它减低了负载上可利用的电压，因此要注意：不能低于负载上的最小工作电压（注意到电网电压的波动）。

机械开关与交流光电开关传感器串联接线方法断开的触点中断了传感器的电源电压，若在传感器被衰减期间内机械触点闭和的话，则会产生一个短时间的功能故障，传感器的准备延迟时间（t≤80ms）避免了立即的通断动作。

补偿方法：将一电阻并联在机械触点上（当触点断开时也是一样），此电阻使传感器的准备时间不再起作用，对于200V交流，此电阻大约为82KΩ/1w。

电阻的计算方法：近似值大约为400Ω/V双线交流光电开关传感器的并联接线方法常开触点：“与”逻辑常闭触点：“或非”逻辑闭和触点使传感器的工作电压短路，当触点短开以后只有在准备延迟时间（t≤80ms）之后传感器才处于功能准备状态。

补偿办法：触点上串联一个电阻可以可靠地保证了传感器的最小工作电压，因此避免了在机械触点断开之后的准备延迟。

计算电阻的公式：R=10/I P=I²×R（注：本资料素材和资料部分来自网络，仅供参考。
