风电机组的低电压穿越测试

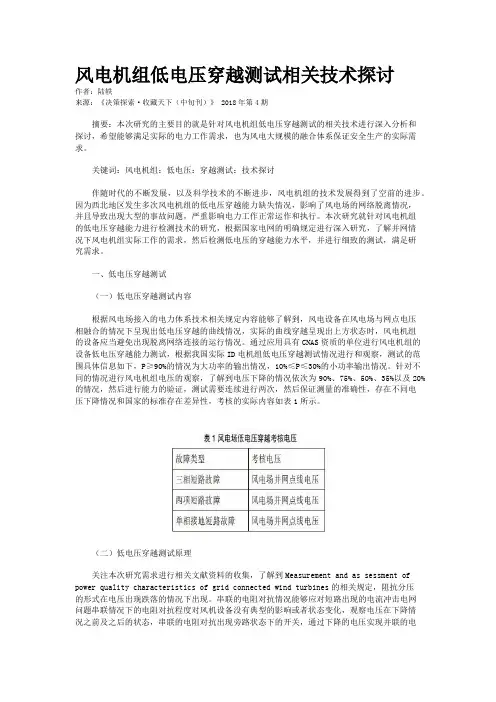

风电机组低电压穿越测试相关技术探讨
风电机组低电压穿越测试相关技术探讨作者：陆轶来源：《决策探索·收藏天下（中旬刊）》 2018年第4期摘要：本次研究的主要目的就是针对风电机组低电压穿越测试的相关技术进行深入分析和探讨，希望能够满足实际的电力工作需求，也为风电大规模的融合体系保证安全生产的实际需求。
关键词：风电机组：低电压：穿越测试：技术探讨伴随时代的不断发展，以及科学技术的不断进步，风电机组的技术发展得到了空前的进步。
因为西北地区发生多次风电机组的低电压穿越能力缺失情况，影响了风电场的网络脱离情况，并且导致出现大型的事故问题，严重影响电力工作正常运作和执行。
本次研究就针对风电机组的低电压穿越能力进行检测技术的研究，根据国家电网的明确规定进行深入研究，了解并网情况下风电机组实际工作的需求，然后检测低电压的穿越能力水平，并进行细致的测试，满足研究需求。
一、低电压穿越测试（一）低电压穿越测试内容根据风电场接入的电力体系技术相关规定内容能够了解到，风电设备在风电场与网点电压相融合的情况下呈现出低电压穿越的曲线情况，实际的曲线穿越呈现出上方状态时，风电机组的设备应当避免出现脱离网络连接的运行情况。
通过应用具有CNAS资质的单位进行风电机组的设备低电压穿越能力测试，根据我国实际ID电机组低电压穿越测试情况进行和观察，测试的范围具体信息如下，P≥90%的情况为大功率的输出情况，10%≤P≤30%的小功率输出情况。
针对不同的情况进行风电机组电压的观察，了解到电压下降的情况依次为90%、75%、50%、35%以及20%的情况，然后进行能力的验证，测试需要连续进行两次，然后保证测量的准确性，存在不同电压下降情况和国家的标准存在差异性，考核的实际内容如表1所示。
（二）低电压穿越测试原理关注本次研究需求进行相关文献资料的收集，了解到Measurement and as sessment of power quality characteristics of grid connected wind turbines的相关规定，阻抗分压的形式在电压出现跌落的情况下出现。
风力发电机组低电压穿越能力的试验分析
风力发电机组低电压穿越测试与分析
Ｔｅ ｓ ｔ ａ ｎ ｄ ａ ｎａ ｌ ｙｓ ｉ ｓ Ｏ ｆ ｌ ｏ ｗ ｖ ｏ ｌ ｔ ａ ｇ ｅ ｒ ｉ ｄ ｅ ｔ ｈ ｒ ｏ ｕ ｇ ｈ ｃ ｈａ ｒ ａ ｃ ｔ ｅ ｒ ｉ ｓ ｔ ｉ ｃ Ｏ ｆ ｗｉ ｎｄ
ｔ ｕ ｒ ｂ ｉ ｎｅ ￣ｅ ｎｅ ｒ ａ ｔ ｏｒ ｓ ｙｓ ｔ ｅ ｍ
３ ． Ｉ ｎ ｎ ｅ ｒ Ｍｏ ｎ ｇ ｏ ｌ ｉ ａ Ｅ ｌ ｅ ｃ ｔ ｒ ｉ ｃ Ｐ ｏ Ｗ ｅ ｔ Ｒ ｅ ｓ ｅ ａ ｒ ｃ ｈ Ｉ ｎ ｓ ｔ ｉ ｔ ｕ ｔ ｅ ， Ｈ ｏ ｈ ｈ ｏ ｔ Ｉ ｎ ｎ ｅ ｒ Ｍｏ ｎ ｇ ｏ ｌ ｉ ａ ０ １ ０ ０ ２ ０ ， Ｃ ｈ ｉ ｎ ａ ）
Ａｂ ｓ ｔ ｒ ａ ｃ ｔ ： Ｗｉ ｔ ｈ ｔ ｈ ｅ ｉ ｎ ｃ ｒ ｅ ａ ｓ ｉ ｎ ｇ ｐ ｅ ｎ ｅ ｔ ｒ ａ ｔ ｉ ｏ ｎ ｒ ａ ｔ ｅ ｏ ｆ ｗｉ ｎ ｄ ｐ ｏ ｗｅ ｒ ｉ ｎ ｐ ｏ ｗｅｒ ｓ ｙ ｓ ｔ ｅ ｍ， ｔ ｈ ｅ ｉ ｎ ｔ ｅ ｒ ａ ｃ ｔ ｉ ｏ ｎ ｂ ｅ ｔ ｗｅ ｅ ｎ ｗｉ ｎ ｄ ｐ ｏ ｗｅ ｒ ａ ｎ ｄ ｅ ｌ ｅ ｃ ｔ ｒ ｉ ｃ ｐ ｏ ｗｅ ｒ ｓ ｙ ｓ ｔ ｅ ｍ ｉ ｓ ｍｏ ｒ ｅ ａ ｎ ｄ ｍｏ ｒ ｅ ｉ ｎ ｔ ｅ ｎ ｓ ｅ ， ａ ｎ ｄ ｔ ｈ ｅ ｍａ ｎ ｄ ａ ｔ ｏ ｒ ｙ ｒ ｅ ｑ ｕ ｉ ｒ ｅ ｍｅ ｎ ｔ ｉ ｓ ｄ ｅ ｖ ｅ ｌ ｏ ｐ ｅ ｄ ｆ ｏ ｒ ｔ ｈ ｅ ｃ ｏ ｎ ｔ ｉ ｎ ｕ ｏｕ ｓ ｏ ｐ ｅ ｒ ａ ｔ ｉ ｏ ｎ ｏ ｆ ｗｉ ｎ ｄ ｔ ｕ ｒ ｂ ｉ ｎ ｅ ｕ ｎ ｄ ｅ ｒ ｇｒ ｉ ｄ ｆ ａ ｕ ｌ ｔ ．Ｔ ｈ ｅ ｗｏ ｒ ｋ ｉ ｎ ｇ ｐ ｒ ｉ ｎ ｃ ｉ ｐ ｌ ｅ ａ ｎ ｄ ｔ ｏ ｐ ｏｌ ｏ ｇ ｙ ｓ ｔ ｒ ｕ ｃ ｔ ｕ ｒ ｅ ｏ ｆ ＤＣ ｕ ｎ ｌ ｏ ａ ｄ ｉ ｎ ｇ ｃ ｉ ｒ ｃ ｕ ｉ ｔ ｓ ｗｅ ｒ ｅ

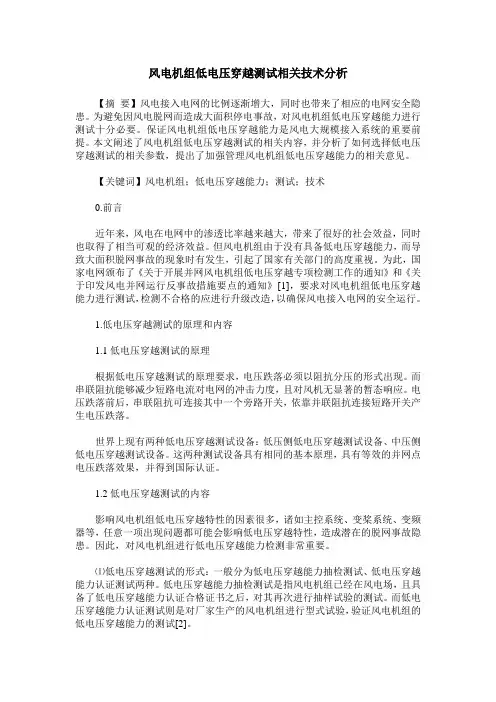

风电机组低电压穿越测试相关技术分析
风电机组低电压穿越测试相关技术分析【摘要】风电接入电网的比例逐渐增大，同时也带来了相应的电网安全隐患。
为避免因风电脱网而造成大面积停电事故，对风电机组低电压穿越能力进行测试十分必要。
保证风电机组低电压穿越能力是风电大规模接入系统的重要前提。
本文阐述了风电机组低电压穿越测试的相关内容，并分析了如何选择低电压穿越测试的相关参数，提出了加强管理风电机组低电压穿越能力的相关意见。
【关键词】风电机组；低电压穿越能力；测试；技术0.前言近年来，风电在电网中的渗透比率越来越大，带来了很好的社会效益，同时也取得了相当可观的经济效益。
但风电机组由于没有具备低电压穿越能力，而导致大面积脱网事故的现象时有发生，引起了国家有关部门的高度重视。
为此，国家电网颁布了《关于开展并网风电机组低电压穿越专项检测工作的通知》和《关于印发风电并网运行反事故措施要点的通知》[1]，要求对风电机组低电压穿越能力进行测试，检测不合格的应进行升级改造，以确保风电接入电网的安全运行。
1.低电压穿越测试的原理和内容1.1低电压穿越测试的原理根据低电压穿越测试的原理要求，电压跌落必须以阻抗分压的形式出现。
而串联阻抗能够减少短路电流对电网的冲击力度，且对风机无显著的暂态响应。
电压跌落前后，串联阻抗可连接其中一个旁路开关，依靠并联阻抗连接短路开关产生电压跌落。
世界上现有两种低电压穿越测试设备：低压侧低电压穿越测试设备、中压侧低电压穿越测试设备。
这两种测试设备具有相同的基本原理，具有等效的并网点电压跌落效果，并得到国际认证。
1.2低电压穿越测试的内容影响风电机组低电压穿越特性的因素很多，诸如主控系统、变桨系统、变频器等，任意一项出现问题都可能会影响低电压穿越特性，造成潜在的脱网事故隐患。
因此，对风电机组进行低电压穿越能力检测非常重要。
⑴低电压穿越测试的形式：一般分为低电压穿越能力抽检测试、低电压穿越能力认证测试两种。
低电压穿越能力抽检测试是指风电机组已经在风电场，且具备了低电压穿越能力认证合格证书之后，对其再次进行抽样试验的测试。
华润电力桥湾第一风电场风电机组通过低电压穿越能力测试
华润电力桥湾第一风电场风电机组通过低
电压穿越能力测试
9月初，为贯彻国家能源局、电监会、国网调度中心相关文件的要求，甘肃电科院新能源所积极投入、按期开展了低电压穿越能力测试的工作。
院领导也非常重视这项工作，多次赴测试现场进行了指导。
首次抽检工作以甘肃电科院为主、中国电科院提供指导和技术支持;被测风电场是华润电力桥湾第一风电场，总装机容量201MW，安装有34台金风82/1500、100台东汽FD77B型机组，通过玉桥330kV线送出;抽检的机组为A5-05和A6-11，均为金风机组。
2台机组分别完成了大风三相、二相不平衡跌落、小风三相、二相不平衡跌落等工况的试验，试验成果正在整理;初步结果表明：改造后的机组具备了基本低电压穿越能力，但风电场的低电压穿越能力尚待后期参数实测和仿真验证。
这次抽检测试的工作，在全国首次开展，具有重要的示范作用;就测试工作本身而言，也是风电产业发展到一定时期所必须进行的产业技术创新和升级过程中的一个重要的组成部分。
甘肃电科院新能源所的同志，为了该试验工作付出了艰苦的努力，自本年度4月初即进入现场，学习相关知识和测试方法，工作态度和能力得到了国家能源局、电监会、中国电科院、西北调控中心等的认可，终于率先在全国承担并开展了抽检工作。
风力发电机组低电压穿越技术探析
风力发电机组低电压穿越技术探析摘要：近年来，随着科技水平的不断提高，风力发电技术体系日益成熟，风电产业规模呈现出爆发式增长态势。
但在接入电网出现运行故障、电压异常波动时，将会对风电系统与风力发电机组的运行状态造成影响，可能出现风电机组脱网解列问题，对发电企业造成严重的损失。
因此，本文围绕风力发电机组低电压穿越技术的应用问题进行探讨，希望通过改善风电机组低电压穿越性能，解决这一问题。
关键词：风力发电机组；低电压穿越技术；应用一、风力发电机组低电压穿越技术概述1.技术原理风电机组低电压穿越技术是当风力发电系统所接入电网出现各类运行故障、电压跌落现象时，将会实时向所接入电网提供无功功率支撑，以此做到对电网正常运行状态的快速恢复，在短时间内将跌落的电压值调整至安全范围，避免风电机组出现局部或是大规模脱网现象。
根据低电压穿越技术要求可知，在电网电压异常波动时，如若实时电压值、故障发生时间处于风机跳闸区域时，将会对风电机组采取必要的脱网解列措施，避免风电机组受到外部因素影响出现损坏问题。
而在实时电压值、故障发生时间保持在曲线上方区域时，会持续向所接入电网提供无功功率，风电机组将保持并网运行状态。
2.技术标准现阶段，在应用低电压穿越技术时，为取得应有的技术作用，保障风电机组运行安全稳定，必须满足不脱网运行、具备无功支持以及有功恢复使用功能的技术应用标准，具体如下。
（1）不脱网运行。
在风电场运行过程中，如若实时并网点电压值稳定保持在相应电压轮廓线上方区域中，要求风电机组稳定保持为并网运行状态，禁止风电机组出现脱网解列现象。
在电网电压脱落后，风电机组将在一定时间内仍旧保持并网运行状态，提供无功功率补偿，将电网电压值快速提升至额定值。
如若电网电压值在一定时间没有得到有效恢复、处于电压轮廓线下方区域时，将风电机组从电网中切出。
（2）无功支持。
根据技术实际应用情况来看，在出现电网三相电压对称跌落、并网点电压小于额定值90%现象时，都将对所接入电网提供无功电流，起到控制电网稳定运行、快速恢复正常电压值的作用。
风电场低电压穿越试验对集电线路保护的影响
只有做 好 日常的维护与保养 ，才 能保 证干 式变
压 器 的 正 常运 行 。
行的温度范 围内，要经常查看温控 器的显示温
度 是 否 在 正 常 范 围 内 ， 以及 测 温 报 警装 置 是 否
（ １ ）在干 式变压器 运行过程 中 ，在确 保 接件进 行紧固处理 。拧螺母 时，为 了避 免造成
【 关键 词 】低 电压穿越 试验 集电线路保护 风
机 脱 网
低 穿 试 验 装 置
图１ ：风机低穿试验模型 近年来，风 力发电的对于解决能源危机 、 环境 污染等方面有着十 分重要的意义 。云南省 风 电装机 容量也逐年增加 ，然而，在 出厂时 己 完成 低 电压穿越试验 的风 力发 电机 ，在并 网运 行 的过程 中仍有部分机 组不满足低 电压穿越 能
因 此 ， 有 必 要 在 风 机 并 网运 行 时 开 展 风 电 机 组
的低电压穿越试验 。
穿试验过程 中其他机 组正常运行 ，不会受到试
验影响而脱 网。
本 文 根 据 风 机 低 穿 试 验 模 型 ， 计 算 低 穿
试验装置保护定值 ，并结合 电网保护定值 ，对 正常运行方式 下和故 障情况下，分析低穿试验
迫空气冷 却两种方式 。由于变压 器过 负荷时 ，
其 负 载 损 耗 和 阻 抗 电压 增 加 较 大 ， 变 压 器 的 温
时，还 要观察绝缘表面有无爬 电痕迹 和碳 化现
象 ，若 有 应 采 取 相应 的 措 施 进 行 处 理 。
（ ２ ）可通过 观察法和 嗅觉法 ，定期对风
习与实践 ，掌握干式变压器 的结 构原理、安装
风电机组低电压穿越能力抽检管理办法实施细则(新)
风电机组低电压穿越能力抽检管理办法实施细则第一条为贯彻落实国家电网公司《风电机组低电压穿越能力抽检管理办法》，促进西北电网风电机组低电压穿越工作有序开展，制定本细则。
本细则适用于西北电网风电机组低电压穿越抽检测试工作。
第二条西北电网风电机组低电压穿越检测计划由西北电力调控分中心统一制定，根据调管范围由相应的调度机构组织实施。
第三条待检测风电场应根据检测计划，提前十天向电网调度机构提出抽检测试申请并附机型配置说明（见附件1）、安全防范措施及现场联系人员名单。
调度机构批准后，提前一周与检测机构联系，商定前期准备工作。
第四条同一型号的风电机组，主控或变流器不同的应视为不同机型。
抽选机组时，每个风电场每种机型应至少抽取一台。
第五条抽签前，风电场应对故障而无法参与抽签的机组进行书面声明（附照片），并提交电网调度机构及检测机构。
第六条抽签确定待测机组后，风电场应通过调度直通电话向调度机构备案待测机组及所属集电线路编号。
第七条抽签结束后，检测机构会同风电场、主机厂商登机核定机组型号（含主控及变流器），确认机组无任何附加通讯、监测设备后，封锁机组塔筒门。
检测期间，不允许再进入机组塔筒。
若发生机组故障等特殊情况，需要打开塔筒门，风电场须得到调度机构的许可方可开展相关工作。
第八条具备检测条件后，风电场与检测机构须签订准备工作确认单（见附件2），并提交调度机构备案。
风电机组低电压穿越抽检测试工作杜绝任何形式的预抽检。
第九条检测内容为：在大功率（>90%额定功率）和小功率（10%-30%额定功率）工况下、三相及两相电压跌落至0.2倍额定电压时，检测验证风电机组是否具备低电压穿越功能。
受检机组连续两次均穿越成功方可认为通过，若有一次穿越失败即认为未通过。
第十条检测期间，风电场可向电网调度机构书面申请退出风电场小电流接地选线装置，装置退出后，除待检测机组所属线路外，其余集电线路均应退出运行。
第十一条风电场须在检测结束前，向检测机构提供风电机组测试参数说明（见附件3）。
风电机组的低电压穿越测试
Connection
1-2 1-2 1-2
Connection 1-3 1-3 1-3
Connection 2-3
Connection 1-2
Series Reactance (X sr), rated current 44,5 A
Average
Average
Link
% Tap Inductance (L)
FGH Test Systems GmbH - LVRT Test Laboratory: 3MW / 40,5kV / 50Hz
Examples for reactance combinations
Total
Vres
Xsr (1 - 2)
Xsc
Xsr (Ω) Xsc (Ω) %
3 in series 90 % (4 - 7)
4.21 Ohm 7.00 Ohm 10.41 Ohm
Link 5-6
Link 5-6
% Tap
33.53 mH
Average Resistance (R)
0.60 Ohm
10.53 Ohm
Um =
15.00 kV
Connection 1-2 1-2 1-2
Connection 1-3 1-3 1-3
2 * 1(1-2)
90% (4 - 7) 56,60 77,83 55,4
3 in series 90 % (4 - 7)
2 * 1(1-2) 100% (4 - 6) 56,60 94,31 60,1
3 in series 90 % (4 - 7)
2 * 1(1-2) 110% (5 - 6) 56,60 111,25 63,9
《国家风电技术与检测研究中心风电机组低电压穿越能力一致性评估方法(暂行)》
风电机组低电压穿越能力一致性 评估方法（暂行）国家风电技术与检测研究中心2011年11月目录1 概述 (1)2 评估流程 (1)3 书面材料 (2)4 现场检查 (3)4.1 工厂检查 (4)4.2 风电场检查 (4)5 平台测试 (4)5.1 变桨系统平台测试 (4)5.2 发电机平台测试 (7)6 模型仿真 (8)7 其他情况 (9)8 评估报告及证书 (9)1 概述本文件将同一制造商生产的基于相同的类型、设计和容量等级，仅零部件配置不同的风电机组，视为是同系列风电机组。
为了简化同系列风电机组并网检测，按照关键零部件对各项检测内容的影响程度，将风电机组并网检测分为现场测试和评估两种方式，如表 1所示。
表 1 风电机组并网检测与评估①电能质量 ②功率调节 ③低电压穿越 ④电网适应性1.主控制系统 测试 测试 测试 测试2.变流器 测试 测试 测试 测试3.发电机 测试 测试 评估 评估4.叶片 测试 评估 评估 评估5.变桨系统 评估 评估 评估 评估本文件规定了某一型号风电机组通过低电压穿越特性检测后，在容量不变或降容使用的情况下，同系列其他型号的风电机组，即风电机组在主控制系统和变流器不变的情况下发电机、变桨系统、叶片中任一变化后的低电压穿越性能评估方法和流程。
除表1中所列部件之外的零部件发生变化的，不需要进行测试和评估确定低电压穿越特性。
2 评估流程同系列风电机组中的某一机型通过低电压穿越特性检测且满足标准要求后，可以通过提供书面材料、现场检查、平台测试、模型仿真的方式，对其他机型的低电压穿越特性进行评估。
同系列风电机组低电压穿越特性评估证书出具的完整流程如图 1所示。
流程通过后，可以申请评估机构出具的最终评估报告及证书。
图 1 评估流程3 书面材料风电机组制造商提供基于仿真和理论分析的文件，用于证明发电机、变桨系统或叶片的改变不会影响低电压穿越性能，需要提供的书面材料原则上应包括以下内容：1)风电机组低电压穿越测试报告；2)风电机组参数；3)更换部件的不同点及作用：描述各种机型发电机、变桨系统和叶片的不同点，如发电机等值电路及参数、叶片翼型、长度等，并从技术角度解释部件改变对低电压穿越性能的影响；4)部件更换后对主控和变流器控制的影响：低电压穿越过程中主控、变桨和变流器的主要控制及配合逻辑；5)风电机组电气接线图；6)其他具有不同参数的部件：提供文件说明不同点，并提供分析报告证明这些改进/变化不会影响到低电压穿越特性；7)仿真模型（能够用于低电压穿越仿真的模型）及说明文档：要求仿真模型的低电压穿越特性应与实际测试的机型具有相同的特性，模型参数应该可以改变，通过改变这些参数校验同系列风电机组的低电压穿越特性；说明文档包括对模型的仿真说明和参数设置说明等。
简述风电场低电压穿越能力测试
简述风电场低电压穿越能力测试摘要：低电压穿越是指当电网故障或扰动引起风电场并网点的电压跌落时，在电压跌落的范围内，风电机组仍能够不间断并网运行。
对于电压跌落范围的界定，各国有其不同的规定。
为了满足并网规定，包括变桨控制系统在内的所有电气设备均需满足电网故障时的低电压穿越要求。
中国具有丰富的风能资源。
提高并网能力成了中国要充分利用风力资源所面临的首要问题之一，这就对电网的稳定性提出了较高要求。
本文主要针对风电机组低电压穿越检测技术及检测流程作以阐述。
关键词：风电机组，低压穿越，检测技术，检测内容，检测流程Abstract: the low voltage across is when power grid failure or disturbance caused by wind farms and of the network voltage dips, in the voltage drop, within the scope of the wind generator can still uninterrupted parallel operation. For voltage dips demarcation, countries have different rules. In order to meet the grid rules, including change propeller control system, all electric equipment all needs to meet the power grid failure of low voltage across the requirements. China has a wealth of wind energy resources. Improve the grid has become China’s ability to make full use of wind resources face one of the primary problem, this to the grid stability put forward higher requirement. This article mainly aims at the enlargement of low voltage across detection technology and testing process paper discusses.Keywords: wind power units, and the low voltage across, detection technology, testing content, test process一、风电场低电压穿越理论1、低电压穿越（LVRT）的概念当电网故障或扰动引起风电场并网点的电压跌落时，在一定电压跌落的范围内，风电机组能够不间断并网运行。
风力发电机组低电压穿越测试方案研究
本次低电压穿越 测试设 备需要接入风场 ３ ５ ｋ Ｖ 系统 ， 在选定风机 ３ ５ ｋ Ｖ高压塔架处将低 电压 穿越测试 设备分别与风机箱变和中压 电网 相连 。测试设备接入系统改接 线方 式为： 将风 电机组箱变 出口处 的三相 电缆从 ３ ５ ｋ Ｖ高压架塔红圈处解 开，与测试设备风机侧三相 电缆在红色绝缘支柱上搭接 ，原先接线 位置与测试设备 的网侧三相 电缆相连。 为了保障接线准确、安全可靠 ，所有本 次接入 系统的 ３ ５ ｋ Ｖ高压 电缆及相关接头和低 电压穿越测试设备均需要进行 耐压测试 。 １ ． ３低电压 穿越测试系统原理及与 ３ ５ ｋ Ｖ线路、箱变 继电保护 的 配 合 整套低 电压穿越测试系统原理 图如下 ：
Ｈ — — ｏ ｗｅ ｒ ｔ ｅ ｃ ｎ ｎ ｏ ｌ ｏ ｇ ｙ
风力发电机组低电压穿越测试方案研究
王冬 冬
（ 华北 电力大学 ）
【 摘 要】 随着风 电 机 组装机容量的增加 ，电 网对风电并网的
正式测试时，为确定电网阻抗 Ｚ 。 的大小，首先利用测试设备 进行空载测试 ，利用短路电流计算短路容量 ，同时得到电网阻抗值 。 １ ． ２低 电压 穿 越测 试 设备 接 入 系 统 改线 方 案
要求 ，现对风力发 电机组 的低 电压穿越测试方案进行研究 ，以检验 双馈风力发 电机组的低 电压穿越能力 。 １ 低 电 压 穿 越 测试 工作 方 案 按 照国家 电网公司企业标准 Ｑ ／ Ｇ Ｄ Ｗ ３ ９ ２ — ２ ０ ０ ９ 《 风电场接入 电 网技术规 定》对 风电场低 电压 穿越 能力 的要 求，测试选定 的风 电机 组低 电压 穿越 测 试 点 如 图 １中所 示 。
丰 … 一 … 寸 ｝ 十
－
图１ 风 电机组低 电压穿越测试点分布情况 每个测试点的跌落幅值 及跌落 持续时 间见表 １ 。 表 １风 电机组低 电压穿越测试点参数
风力发电机组低电压穿越测试与分析
风力发电机组低电压穿越测试与分析布赫;许琛;任永峰;胡宏彬;孟庆天【摘要】With the increasing penetration rate of wind power in power system,the interaction between wind power and electric power system is more and more intense,and the mandatory requirement is developed for the continuous operation of wind turbine under grid fault.The working principle and topology structure of DC unloading circuits were analyzed,and the model of direct-drive permanent magnet synchronous generator (PMSG) system was established.Machine side converter adopted the improved direct current vector control strategy,achieving the smooth and efficient operation of the generator;the grid side inverter control strategy was further improved to enhance the ability of low voltage ride-through (LVRT) of system.Movable LVRT test device was used to perform field testing for PMSG system of a wind farm in Inner Mongolia.The test results meet the LVRT requirements of the national grid.%随着风电在电力系统中的穿透率逐年上升,风力发电与电力系统之间的相互影响越来越大,电力系统对并网风力发电机组在电网故障下能不间断运行提出强制性要求.分析了直流卸荷电路的工作原理和拓扑结构,建立了直驱风电系统模型.机侧变流器采用改进的直接电流矢量控制策略,实现了发电机平稳高效运行;对网侧逆变器控制策略做了进一步改进,增强机组的低电压穿越能力.利用移动式低电压穿越检测设备对内蒙古某风场永磁直驱风电机组进行了现场测试,测试结果满足国网的风电低电压穿越运行要求.【期刊名称】《电源技术》【年(卷),期】2017(041)006【总页数】4页(P945-948)【关键词】风力发电;低电压穿越;控制策略;现场测试【作者】布赫;许琛;任永峰;胡宏彬;孟庆天【作者单位】内蒙古电力(集团)有限责任公司乌兰察布电业局,内蒙古乌兰察布012000;内蒙古工业大学电力学院,内蒙古呼和浩特010080;内蒙古电力(集团)有限责任公司乌兰察布电业局,内蒙古乌兰察布012000;内蒙古工业大学电力学院,内蒙古呼和浩特010080;内蒙古电力科学研究院,内蒙古呼和浩特010020;内蒙古电力科学研究院,内蒙古呼和浩特010020【正文语种】中文现阶段我国风电发展迅猛，风电在电网中的穿透率不断增加，发电机组与电网之间的相互影响也越来越大，我国风力发电大部分分布在电网薄弱地区，这势必会影响所并电网的运行稳定性和电能质量[1-3]。
风力发电机组低电压穿越测试方案研究
风力发电机组低电压穿越测试方案研究【摘要】随着风电机组装机容量的增加，电网对风电并网的要求越来越高。
国家电网对并网风电场提出了低电压穿越能力的要求，为满足国家电网公司企业标准《风电场接入电网技术规定》，对风力发电机组的低电压穿越测试方案进行研究，以检验双馈风力发电机组的低电压穿越能力。
【关键词】风力发电机组；低电压穿越；测试方案随着风电机组装机容量的增加，电网对风电并网的要求越来越高。
国家电网对并网风电场提出了低电压穿越能力的要求，为满足国家电网公司企业标准Q/GDW392-2009《风电场接入电网技术规定》和IEC61400-21：2008MeasurementandAssessmentofPowerQualityCharacteristicsofGridConnectedWin dTurbines的要求，现对风力发电机组的低电压穿越测试方案进行研究，以检验双馈风力发电机组的低电压穿越能力。
1.1低电压穿越测试工作流程本测试流程描述了测试设备安装完毕，具备所有测试条件后，从测试开始到结束的流程。
预测试是在正式测试前进行的初步测试，预测试通过较小的电压跌落幅度和较短的跌落时间进行测试。
预测试可以对机组的情况进行一个初步的分析和评估，为后续的正式测试提供更充分的准备。
正式测试时，为确定电网阻抗ZGrid的大小，首先利用测试设备进行空载测试，利用短路电流计算短路容量，同时得到电网阻抗值。
1.2低电压穿越测试设备接入系统改线方案本次低电压穿越测试设备需要接入风场35kV系统，在选定风机35kV高压塔架处将低电压穿越测试设备分别与风机箱变和中压电网相连。
测试设备接入系统改接线方式为：将风电机组箱变出口处的三相电缆从35kV高压架塔红圈处解开，与测试设备风机侧三相电缆在红色绝缘支柱上搭接，原先接线位置与测试设备的网侧三相电缆相连。
为了保障接线准确、安全可靠，所有本次接入系统的35kV高压电缆及相关接头和低电压穿越测试设备均需要进行耐压测试。
风电机组低电压穿越建模及验证方法
风电机组低电压穿越建模及验证方法Modeling and Validation Method of Wind Turbine Low Voltage Ride ThroughCharacteristics目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 符号与单位 (3)5 风电机组模型 (4)5.1 基本要求 (4)5.2 模型结构及接口 (4)5.3 子模块模型 (5)6 模型验证方法与步骤 (8)6.1 验证基本原则 (8)6.2 验证工况 (8)6.3 测试数据要求 (8)6.4 模型验证步骤 (9)6.5 验证结果评价 (11)附录 A （规范性附录）故障过程分区方法 (12)附录 B （资料性附录）模型验证结果 (15)附录 C （资料性附录）风电机组模型验证测试数据格式 (17)参考文献 (18)前言根据“国家能源局关于下达2010年第一批能源领域行业标准制（修）订计划的通知（国能科技〔2010〕320号）”的安排，编制风电机组低电压穿越建模及验证方法。
本标准根据GB/T 1.1-2009《标准化工作导则第1部分：标准的结构和编写》编制。
本标准的主要内容包括风电机组低电压穿越模型的结构、建模方法，模型验证的方法和步骤。
本标准的附录A为规范性附录，附录B和附录C为资料性附录。
本标准由中国电力企业联合会提出。
本标准由能源行业风电标准化技术委员会归口。
本标准主要起草单位：中国电力科学研究院。
本标准主要起草人：风电机组低电压穿越建模及验证方法1 范围本标准规定了用于风电场低电压穿越能力仿真评估的风电机组模型的结构、建模方法，模型验证的方法和步骤。
本标准适用于风电机组在完成低电压穿越能力测试后的模型验证。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
