《通信原理》6基本数字调制系统
通信系统中的数字信号调制原理
![通信系统中的数字信号调制原理](https://img.taocdn.com/s3/m/7cd1ed602bf90242a8956bec0975f46526d3a77c.png)
通信系统中的数字信号调制原理在通信系统中,数字信号调制是非常重要的一个环节。
数字信号调制的原理是将数字信号转换为模拟信号,以便在信道传输过程中能够准确传输和恢复原始信息。
下面我将详细介绍数字信号调制的原理。
数字信号调制的主要目的是将数字信号转换为模拟信号,以便在信道传输过程中可以准确传输信息。
这样一方面可以减小传输的带宽,另一方面也可以提高信号的传输质量和抗干扰能力。
数字信号调制主要有两种方式:ASK(Amplitude Shift Keying)和FSK(Frequency Shift Keying)。
对于ASK调制,其原理是通过改变信号的振幅来表示不同的数字信号。
具体实现方法是,在一个固定频率的载波信号上,当需要传输高电平(1)时,将振幅调制成一定水平;当需要传输低电平(0)时,将振幅调制成另一个水平。
这样,接收端可以通过测量信号的振幅来还原原始的数字信号。
而对于FSK调制,其原理是通过改变信号的频率来表示不同的数字信号。
具体实现方法是,在一个固定振幅的载波信号上,当需要传输高电平(1)时,将频率调制成一定值;当需要传输低电平(0)时,将频率调制成另一个值。
接收端则可以通过测量信号的频率来还原原始的数字信号。
值得注意的是,数字信号调制的过程中会引入一定的量化误差和噪声干扰,因此在设计通信系统时需要考虑到这些因素。
此外,不同的数字信号调制方式在传输效率、带宽利用率、抗干扰能力等方面可能有所不同,需要根据具体的应用场景进行选择。
总的来说,数字信号调制在通信系统中起着至关重要的作用。
掌握数字信号调制的原理和实现方法,可以帮助我们设计出更高效、更可靠的通信系统,从而更好地满足人们对信息传输的需求。
希望以上内容对您有所帮助。
通信原理考试
![通信原理考试](https://img.taocdn.com/s3/m/7d35c2ecdd88d0d232d46a52.png)
通信原理考试第一章 绪论 1、信号是消息的载体。
2、模拟通信系统传输质量的度量准则主要是信噪比;数字通信系统传输质量的度量准则主要是错误判决的概率。
3、在数字通信系统中,可以采用纠错编码等差错控制技术,从而大大提高系统的抗干扰性。
4、5、衡量一个通信系统性能优劣的基本因素是有效性和可靠性。
有效性是指信道传输信息的速度快慢,可靠性则是指信道传输信息的准确程度。
6、模拟通信系统中用带宽衡量系统性能的有效性,用信噪比衡量系统性能的可靠性;数字通信系统的有效性用传输传输速率(或码元传输速率或者信息传输速率)衡量,可靠性用差错率(或误码率及误信率)衡量7.香农公式:)/1(log 2N S B C +=8.噪声按照来源分人为噪声和自然噪声两大类,其中自然噪声中的热噪声来自一切电阻性元器件中电子的热运动,热噪声无处不在,不可避免地存在于一切电子设备中。
9.噪声按性质分为脉冲噪声、窄带噪声和起伏噪声。
10.由于在一般的通信系统的工作频率范围内热噪声的频谱是均匀分布的,好像白光的频谱在可见的频谱范围内均匀分布那样,所以热噪声又常称为白噪声。
11.公式概率与信息量关系:)(log x p I a -= 二进制信息量:)(log 2x p I -=M MI M 22log /11log :-=-=进制每一码元信息量 离散独立非等概率的信息量: (1)平均信息量----信源熵)(log )()(21i Mi i x p x p x H ∑=-=比特/符号(2)总的信息量)(log )()(21i Mi i x p x p m x mH I ∑=-==(3)平均信息速率非等概率(也适用于等概率)()()b B R H x R = =⨯平均信息速率信源熵码元速率等概率2log b B R R M =【例1】已知彩色电视图象由1000000个象素组成。
设每个象素有64种彩色度。
每种彩色有16个亮度等级。
如果所有彩色度和亮度等级的组合机会均等,并统计独立,(1)试计算每秒传送100个画面所需的信息量;(2)如果接收机信噪比为30dB ,为了传送彩色图象所需信道带宽为多少? [正确答案]1)bit 109)1664(log 1010026=⨯⨯⨯2log ;()b B b B R R M R R ==⨯【评注】等概率信息速率非等概率也适用于等概率平均信息量2)B=C/(log2(1+S/N)=109/log2(1000)=108(Hz)2log (1/)C B S N =+【评注】香农公式:信道容量(即信道最大信息速率)【例2】 设某信息源的输出由A,B,C,D,E 五个符号组成,出现的概率分别为1/3, 1/4, 1/4, 1/12, 1/12。
通信原理-第7章-数字调制系统
![通信原理-第7章-数字调制系统](https://img.taocdn.com/s3/m/51d12402e55c3b3567ec102de2bd960591c6d956.png)
05
数字调制系统的实现
数字信号的生成
01
数字信号的生成
通过将数字信号转换为模拟信号,实现数字信号的生成。常用的方法包
括脉码调制(PCM)和增量调制(ΔM)。
02 03
PCM编码
将数字信号转换为模拟信号的一种方法是通过脉码调制(PCM)。 PCM编码器将输入的数字信号转换为模拟信号,通常使用8位、12位或 16位量化器进行量化。
由离散的二进制比特流表示的信息。
数字调制系统的应用场景
01
02
无线通信
数字调制系统广泛应用于 无线通信系统,如移动电 话、无线局域网和卫星通 信。
有线通信
在有线通信中,数字调制 系统用于光纤、电缆和其 他传输介质。
数据传输
数字调制系统用于高速数 据传输,如数字电视、高 速互联网接入和数据中心 内部通信。
频率调制(FM)
总结词
频率调制是利用载波的频率变化来传递信息的一种调制方式。
详细描述
在频率调制中,载波的频率随着调制信号的幅度变化而变化,从而将信息编码 到载波信号中。解调时,通过检测载波的频率变化来恢复原始信息。
相位调制(PM)
总结词
相位调制是利用载波的相位变化来传递信息的一种调制方式 。
详细描述
数字调制系统的实验
实验是学习和研究数字调制系统的重要手段。通过搭建实验平台,可以观察和分 析数字调制系统的实际性能,验证理论的正确性。实验中常用的设备包括信号发 生器、频谱分析仪和误码测试仪等。
06
数字调制系统的应用与发 展
数字调制系统在通信领域的应用
数字电视广播

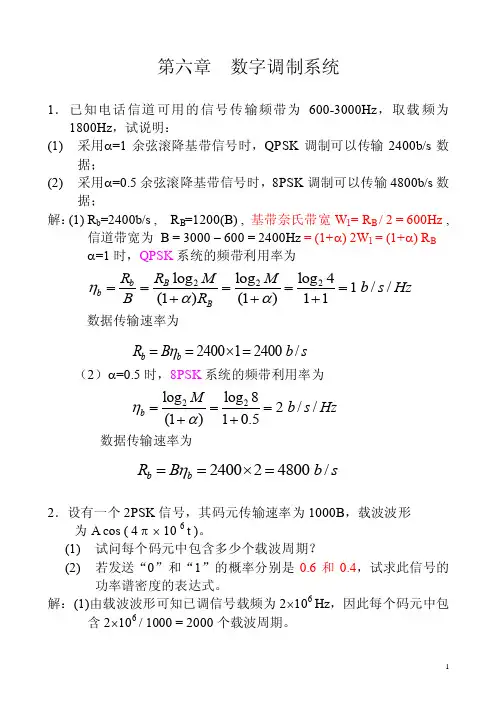

通信原理第四、第六章习题
![通信原理第四、第六章习题](https://img.taocdn.com/s3/m/173a17c329ea81c758f5f61fb7360b4c2e3f2a84.png)
第六章 数字调制系统1. 已知电话信道可用的信号传输频带为600-3000Hz ,取载频为1800Hz ,试说明:(1) 采用α=1余弦滚降基带信号时,QPSK 调制可以传输2400b/s 数据;(2) 采用α=0.5余弦滚降基带信号时,8PSK 调制可以传输4800b/s 数据;解:(1) R b =2400b/s , R B =1200(B) , 基带奈氏带宽W 1= R B / 2 = 600Hz ,信道带宽为 B = 3000 – 600 = 2400Hz = (1+α) 2W 1 = (1+α) R B α=1时,QPSK 系统的频带利用率为数据传输速率为(2)α=0.5时,8PSK 系统的频带利用率为数据传输速率为2.设有一个2PSK 信号,其码元传输速率为1000B ,载波波形 为A cos ( 4 π ⨯ 10 6 t )。
(1) 试问每个码元中包含多少个载波周期?(2) 若发送“0”和“1”的概率分别是0.6和0.4,试求此信号的功率谱密度的表达式。
解:(1)由载波波形可知已调信号载频为2⨯106 Hz ,因此每个码元中包含2⨯106 / 1000 = 2000个载波周期。
222log log log 4 1 //(1)(1)11b B b B R R M M b s Hz B R ηαα=====+++240012400 /b b R B b sη==⨯=22log log 8 2 //(1)10.5b M b s Hz ηα===++240024800 /b b R B b sη==⨯=(2) 2PSK 功率谱密度为因为P s (f )为基带信号双极性矩形脉冲的功率谱密度,因此有:注:因为先验不等概,所以P s ( f )的离散谱中只有m = 0一项不为零, 故P 2PSK ( f )存在离散载波f c 分量。
3.设有一个2DPSK 传输系统对信号采用A 方式编码,其码元速率为1200B ,载波频率为2400Hz ,已知输入码元序列为011010, 试画出此2DPSK 信号序列的波形图。
通信原理参考答案
![通信原理参考答案](https://img.taocdn.com/s3/m/323f6904ec630b1c59eef8c75fbfc77da26997af.png)
通信原理参考答案第一章概论1.4 信息量的定义是什么?信息量的单位是什么?答:设消息x的概率为x(x),其信息量x(x)定义为x(x) = ?log x x(x)。
当x = 2时,信息量单位为比特(bit);当x = x时,信息量单位为奈特(nat);当x = 10时,信息量单位为哈特莱(hartley)。
1.6 信源编码的目的是什么?信道编码的目的是什么?答:信源编码的目的是提高信号表示的有效性。
信道编码的目的是提高信号传输的可靠性。
1.7 何谓调制?调制的目的是什么?答:对信号进行调整就是调节。
调制的目的是使经过调制的信号适合信道的传输特性。
1.8 数字通信系统有哪些性能指标?答:主要有传输速率、错误率、频带利用率和能量利用率。
1.9 信道有哪些传输特性?答:噪声特性、频率特性、线性特性和时变特性等。
1.13 何谓多径效应?信号经过多条路径到达接收端,而且每条路径的时延和衰减不尽相同,造成接收端的信号幅度和随机变化,这一现象称为多径效应。
1.14 电磁波有哪几种传播方式?答:电磁波有地波传播、天波传播和视线传播三种传播方式。
1.16 什么快衰落?什么是慢衰落?答:由多径效应引起的衰落称为快衰落,由单一路径上季节、昼夜、气候等变化引起的衰落称为慢衰落。
1.17 信道中的噪声有哪几种?答:按照来源分类,信道中的噪声可分为人为噪声和自然噪声两大类。
按照性质分类,信道中的噪声可分为脉冲噪声、窄带噪声和起伏噪声三类。
1.18 热噪声是如何产生的?答:热噪声是由电阻性元器件中自由电子的布朗运动产生的。
第三章模拟调制系统3.1 调制的目的是什么?一是通过调制可以把基带信号的频谱搬移到载波频率附近;二是通过调制可以提高信号通过信道传输时的抗干扰能力。
3.2 模拟调制可以分为哪几类?答:两大类:线性调制和非线性调制。
3.3 线性调制有哪几种?答:幅度调制、双边带调制、单边带调制和残留边带调制。
3.4 非线性调制有哪几种?答:频率调制和相位调制。
通信原理第6章 模拟信号的数字传输
![通信原理第6章 模拟信号的数字传输](https://img.taocdn.com/s3/m/792b291025c52cc58bd6bed5.png)
可见:量化电平增加一倍,即编码位数每增加一位, 量化信噪比提高6分贝。
2020/1/25
第6章 模拟信号的数字传输
11
6.1.2 量化
对于正弦信号,大信号出现概率大,故量化信噪比近
似为
Sq Nq
dB
6k
2
(dB)
对于语音信号,小信号出现概率大,故量化信噪比近 似为
取样定理描述:一个频带限制在 0 ~ f H内的连续信
号
m(t ) ,如果取样速率
fs
2
f
,则可以由离散样值
H
序列ms (t)无失真地重建原模拟信号 m(t) 。
取样定理证明:
ms (t) m(t) Ts (t)
M s ( f ) M ( f ) Ts ( f )
Ts ( f )
第6章 模拟信号的数字传输
1、数字通信有许多优点:
抗干扰能力强,远距离传输时可消除噪声积累 差错可控,利用信道编码可使误码率降低。 易于和各种数字终端接口中; 易于集成化,使通信设备小型化和微型化 易于加密处理等。
2、实际中有待传输的许多信号是模拟信号
语音信号; 图像信号; 温度、压力等传感器的输出信号。
于前一个时刻的值上升一个台阶;每收到一个代码 “0”就下降一个台阶。 编码和译码器
2020/1/25
第6章 模拟信号的数字传输
25
6.2.2 △M系统中的噪声
采用△M实现模拟信号数字传输的系统称为△M系统
△M系统中引起输出与输入不同的主要原因是:量化 误差和数字通信系统误码引起的误码噪声。
2020/1/25
第6章 模拟信号的数字传输
CTEE8樊昌信《通信原理》(第六版)
![CTEE8樊昌信《通信原理》(第六版)](https://img.taocdn.com/s3/m/267cd16da4e9856a561252d380eb6294dd8822dc.png)
02
通信系统的主要任务是快速、准确、安全地传输信息,以满足
各种应用的需求。
通信系统中的信号可以是模拟信号或数字信号,传输方式可以
03
是无线传输或有线传输。
通信技术的发展历程
古代通信方式
如烽火、鼓声、驿站等,这些方 式简单、原始,但已具备了通信 的基本功能。
近代通信方式
如电报、电话的发明,使得信息 传递更加快速、便捷,人类进入 了电信时代。
多进制调制原理
多进制振幅调制(MASK)
通过改变载波的振幅来表示多进制信息,即多个不同的幅度对应多个不同的信息符号。
多进制频率调制(MFSK)
通过改变载波的频率来表示多进制信息,即多个不同的频率对应多个不同的信息符号。
多进制相位调制(MPSK)
通过改变载波的相位来表示多进制信息,即多个不同的相位对应多个不同的信息符号。
信号的频域分析
傅里叶变换
傅里叶变换是一种将时域信号转换为 频域信号的方法。通过傅里叶变换, 可以分析信号的频率成分,了解信号 在不同频率下的特性。
频谱分析
频谱分析是研究信号频率特性的方法 ,通过分析信号的频谱,可以了解信 号中各频率分量的强度和分布。
噪声与干扰
噪声
在通信系统中,噪声是不可避免的存在,它会对信号产生干 扰和影响。噪声可以是外部噪声和内部噪声,如电磁干扰、 热噪声等。
安全性
指传输信息的安全性和保密性,通常用加密 和认证等方式来保证。
02
信号与噪声
信号的分类与表示
确定信号
在通信系统中,信号是信息的载体,的信号,如正弦波和余弦波。
随机信号
与确定信号不同,随机信号的值在每个时间点上都是不确定的,其统计特性是 已知的。随机信号通常用于描述噪声和干扰。
(整理)通信原理复习提纲-
![(整理)通信原理复习提纲-](https://img.taocdn.com/s3/m/cd7f0572a76e58fafab003f6.png)
10级通信原理内容提纲第一章 绪论1. 通信系统的组成和各部分的功能;2. 通信系统的两个主要性能要求、在模拟和数字通信系统中分别反映为哪个指标。
3. 信源信息量的有关计算● 单个符号的信息量:I=−log 2p(x) bit ● 平均每符号的信息量:211()()()()log()/M Miiii i i H x p x I x p x p x bit symbol ====-∑∑● 信源等概时平均每符号的信息量:H(x)=log 2M bit/symbol ● 整个消息的信息量:I=N·H(x)=I 1+I 2+···+I N bit 4. 比特率、符号率、频带利用率的概念,以及有关计算 ● R b =R s ×每符号所含比特数 bit/s ,对信源有R b =R s ·H(x) ● R b =R s ·log 2M bit/s ,M 个符号等概下5. 误符号率与误比特率的概念、二者关系,以及有关计算 * 说明:本课程中,“比特(bit )”有两种含义,一是信息量单位,一是二进制的“位”,应根据具体情况判断是哪种含义。
本章内容基本,要求全面掌握。
第二章 随机信号分析本章内容注重概念、结论、参数的物理意义、必要的计算推导,特定函数的付利叶变换与反变换关系。
以下ξ(t )表示随机过程。
1. ξ(t )的概率密度函数与概率分布的关系,E[ξ(t )]、D[ξ(t )]、R(t 1,t 2)的定义及简单计算,广义平稳ξ(t )的定义及判定。
2. 平稳ξ(t )的功率谱密度与R(τ)的关系。
3. 正态分布统计特性特点,一维正态分布概率密度表达式及其参数的物理意义。
4. 白噪声及带限白噪声的功率谱密度和自相关函数的有关计算和结论。
5. 窄带随机过程的统计特性结论。
6. 平稳ξ(t )通过线性系统的统计特性结论。
本章内容,重点掌握基本概念如要点1、3、5、6,并进行相应的随机信号分析。
通信原理 第六章 数字基带传输系统
![通信原理 第六章 数字基带传输系统](https://img.taocdn.com/s3/m/8948a33c87c24028915fc3d1.png)
来源: 来源: 计算机输出的二进制数据 模拟信号→ A/D →PCM码组 上述信号所占据的频谱是从直流或低频开始的,故称数 数 字基带信号。 字基带信号
2008.8 copyright 信息科学与技术学院通信原理教研组 3
基本概念
2、数字信号的传输
1)基带传输 基带传输——数字基带信号不加调制在某些 基带传输 具有低通特性的有线信道中传输,特别是传输距离 不太远的情况下; 2)频带传输 频带传输——数字基带信号对载波进行调制 频带传输 后再进入带通型信道中传输。
2008.8 copyright 信息科学与技术学院通信原理教研组 19
传输码结构设计的要求
码型变换或成形是数字信息转换为数字信号的过程, 码型变换或成形是数字信息转换为数字信号的过程,不 数字信息转换为数字信号的过程 同的码型将有不同的频谱结构,对信道有着不同的要求。 同的码型将有不同的频谱结构,对信道有着不同的要求。
1 2 3 4 5
引言 数字基带信号码波形 基带传输的常用码型 基带脉冲传输和码间干扰 无码间干扰的基带传输特性
2008.8
copyright 信息科学与技术学院通信原理教研组
18
6.3基带传输的常用码型 3
在实际的基带传输系统中, 在实际的基带传输系统中,并不是所有类 型的基带电波形都能在信道中传输。 型的基带电波形都能在信道中传输。 对传输用的基带信号有两个方面的要求: 对传输用的基带信号有两个方面的要求: ( 1 ) 对代码的要求 , 原始消息代码必须编 对代码的要求, 成适合于传输用的码型; 传输码型的选择) 成适合于传输用的码型;(传输码型的选择) 对所选码型的电波形要求, (2) 对所选码型的电波形要求,电波形应 适合于基带系统的传输。(基带脉冲的选择) 。(基带脉冲的选择 适合于基带系统的传输。(基带脉冲的选择)
通信原理樊昌信课后习题答案
![通信原理樊昌信课后习题答案](https://img.taocdn.com/s3/m/97736e94ee06eff9aff8075d.png)
习题解答《通信原理教程》樊昌信第一章 概论某个信息源由A 、B 、C 、D 等4个符号组成。
这些符号分别用二进制码组00、01、10、11表示。
若每个二进制码元用宽度为5ms 的脉冲传输,试分别求出在下列条件下的平均信息速率。
(1) 这4个符号等概率出现;(2) 这4个符号出现的概率分别为1/4、1/4、3/16、5/16。
解: 每秒可传输的二进制位为:()20010513=⨯÷-每个符号需要2位二进制,故每秒可传输的符号数为:1002200=÷(1) 4个符号等概率出现时每个符号包含的平均信息量为: bit 24log 2=故平均信息速率为:s b R b /2002100=⨯=(2)每个符号包含的平均信息量为:bit 977.11651log 1651631log 163411log 41411log 412222=+++故平均信息速率为: s b R b /7.197977.1100=⨯=设一个信号源输出四进制等概率信号,其码元宽度为125s μ。
试求码元速率和信息速率。
解:码元速率为:()baud R B 80001012516=⨯÷=- 信息速率为:s kb R R B b /16280004log 2=⨯==第二章 信号设一个随机过程X (t )可以表示成:()()∞<<∞-+=t t t X θπ2cos 2其中θ在(0,2π)之间服从均匀分布,判断它是功率信号还是能量信号?并求出其功率谱密度或能量谱密度。
解:它的能量无限,功率有界,所以是一个功率信号。
`()[]()[]()()()πτθπτθππτπθπθπτπθπππ2cos 4224cos 2cos 22122cos 22cos 22020=+++=•+++=⎰⎰d t d t t由维纳-辛钦关系有:()()ττωωτd e R P j X -+∞∞-⎰=()()[]πωδπωδπ222++-=设有一信号可表示为:()()⎩⎨⎧>≥-=000exp 4t t t t x试问它是功率信号还是能量信号?并求出其功率谱密度或能量谱密度。
通信原理第7版第6章PPT课件(樊昌信版)
![通信原理第7版第6章PPT课件(樊昌信版)](https://img.taocdn.com/s3/m/d5d90c94cf2f0066f5335a8102d276a201296076.png)
系统的传递函数
描述线性时不变系统的数 学模型,表示输入和输出 之间的关系。
03
CATALOGUE
模拟调制系统
调制的定义与分类
调制的定义
调制是一种将低频信号加载到高 频载波上的技术,以便通过信道 传输。
调制的分类
调制可以分为模拟调制和数字调 制两大类。模拟调制是指用连续 变化的模拟信号去调制载波的幅 度、频率或相位。
章节概述
本章将介绍数字调制的基本原理和技术,包括振幅调制、频 率调制和相位调制等。
通过学习本章,学生将能够了解数字调制的基本概念、原理 和技术,掌握数字调制系统的性能分析和设计方法,为进一 步学习通信系统的其他相关内容打下基础。
02
CATALOGUE
信号与系统
信号的分类与特性
01
02
ห้องสมุดไป่ตู้
03
周期信号
线性调制系统(AM、FM)
AM(调幅)调制
AM调制是通过改变载波的幅度来传 递信息的一种调制方式。在AM调制 中,低频信息信号叠加在载波上,并 通过信道传输。
FM(调频)调制
FM调制是通过改变载波的频率来传递 信息的一种调制方式。在FM调制中, 低频信息信号用来控制载波的频率变 化,从而实现信息的传输。
有效性
衡量通信系统传输有效信息的 能力,通常用传输速率或频谱
效率来表示。
可靠性
衡量通信系统传输信息的可靠 程度,通常用误码率(BER) 或信噪比(SNR)来表示。
实时性
衡量通信系统传输实时信号的 能力,通常用延迟时间来表示
。
安全性
衡量通信系统保护信息传输安 全的能力,通常用加密和认证
技术来表示。
误码率(BER)计算
通信原理课程报告-数字调制系统误比特率(BER)测试的仿真设计与分析
![通信原理课程报告-数字调制系统误比特率(BER)测试的仿真设计与分析](https://img.taocdn.com/s3/m/23016ed588eb172ded630b1c59eef8c75fbf956f.png)
通信原理课程报告-数字调制系统误⽐特率(BER)测试的仿真设计与分析⼀、概述《通信原理》课程设计是通信⼯程、电⼦信息⼯程专业教学的重要的实践性环节之⼀,《通信原理》课程是通信、电⼦信息专业最重要的专业基础课,其内容⼏乎囊括了所有通信系统的基本框架,但由于在学习中有些内容未免抽象,⽽且不是每部分内容都有相应的硬件实验,为了使学⽣能够更进⼀步加深理解通信电路和通信系统原理及其应⽤,验证、消化和巩固其基本理论,增强对通信系统的感性认识,培养实际⼯作能⼒和从事科学研究的基本技能,在通信原理的理论教学结束后我们开设了《通信原理》课程设计这⼀实践环节。
Systemview是ELANIX公司推出的⼀个完整的动态系统设计、模拟和分析的可视化仿真平台。
从滤波器设计、信号处理、完整通信系统的设计与仿真,直到⼀般的系统数学模型建⽴等各个领域, Systemview 在友好⽽且功能齐全的窗⼝环境下,为⽤户提供了⼀个精密的嵌⼊式分析⼯具。
它作为⼀种强有⼒的基于个⼈计算机的动态通信系统仿真⼯具,可达到在不具备先进仪器的条件下也能完成复杂的通信系统设计与仿真的⽬的,特别适合于现代通信系统的设计、仿真和⽅案论证,尤其适合于⽆线电话、⽆绳电话、寻呼机、调制解调器、卫星通讯等通信系统;并可进⾏各种系统时域和频域分析、谱分析,及对各种逻辑电路、射频/模拟电路(混合器、放⼤器、RLC电路、运放电路等)进⾏理论分析和失真分析。
在通信系统分析和设计领域具有⼴阔的应⽤前景。
在本课程设计中学⽣通过运⽤先进的仿真软件对通信系统进⾏仿真设计,既可深化对所学理论的理解,完成实验室中⽤硬件难以实现的⼤型系统设计,⼜可使学⽣在实践中提⾼综合设计及分析解决实际问题的能⼒,加强系统性和⼯程性的训练。
⼆、课设⽬的1.熟悉并掌握2DPSK通信系统的组成原理和调制、解调特性;2.利⽤仿真软件System View对上述系统进⾏仿真,构建各系统并观察频谱和波形;3.通过系统仿真,建⽴2DPSK通信系统模型,分析⼯作原理和时、频特性,以验证理论分析和仿真结果;4.通过仿真操作掌握SystemView系统误⽐特率分析的⽅法。
通信原理数字调制系统
![通信原理数字调制系统](https://img.taocdn.com/s3/m/c12a0c39b7360b4c2f3f6403.png)
调制信号为二进制数字信号时的调制方式统称为二 进制数字调制,这类调制中,载波的某个参数(如 幅度、频率或相位) 只有2种变化状态。 常见二进制数字调制方式: 二进制振幅键控(2ASK), 二进制频移键控(2FSK), 二进制相移键控(2PSK)。 要求掌握:时域表达式、波形图;频域表达式、频 谱图;调制解调器框图、调制解调器工作原理的数 学描述;抗高斯白噪声的性能。
12
(2)相干解调
BPF x(t) LPF
cosω ct
r(t)
抽样判决
cp(t)
载波同步 e0(t)
位同步器
x(t)
r(t) cp(t)
无码间串扰
r(t)与包络检波中不同,有正、负值,其它同包络检波。
13
6.2.2
2FSK (二进制移频键控)
1、2FSK信号的时域表达
正弦载波的频率随二进制基带信号在f1和f2两个频点 间变化,则产生二进制移频键控信号(2FSK信 号)。 二进制移频键控信号可以看成是两个不同载波的二 进制振幅键控信号的叠加。 若二进制基带信号的1符号对应于载波频率f1,0符 号对应于载波频率f2,则二进制移频键控信号的时 域表达式为
- fc -fs -fc - fc +fs
0 fc -fs fc fc +fs f
10
为了限制频带宽度,可以采用带限信号作为基带信号。图给出
基带信号为升余弦滚降信号时,2ASK信号的功率谱密度示意 图。
PB( f )
-B
0
B
f
(a) 基带信号功率谱
PASK( f )
- fc -B
-fc
- fc +B
s2 FSK (t ) [ an g (t nTs )]cos 1t [ an g (t nTs )]cos 2t
通信原理课件——数字调制系统
![通信原理课件——数字调制系统](https://img.taocdn.com/s3/m/5b92a531ad51f01dc381f1d8.png)
② 2DPSK信号的解调
——
极性比较—码变换法即是2PSK解调加差分译码,其方框图如(a) 原理:2DPSK解调器将输入的2DPSK信号还原成相对码{bn},再由差分译码器把 相对码转换成绝对码,输出{an},从而恢复发送的信息。在次过程中,若相干
载波产生1800模糊,会发生“反向工作”现象。但是经过码反变换器后,输出的 绝对码不会发生任何倒置现象。
根据题中已知条件,码元传输速率为1000B,“1”码元的载 波频率为3000Hz,“0”码元的载波频率为2000Hz。因此, 在2FSK信号的时间波形中,每个“1”码元时间内共有3个 周期的载波,每个“0”码元时间内共有两个周期的载波。
数字基带信号s(t)和2FSK信号的时间波形如图:
(2)2FSK信号是一种非线性调制信号,其功率谱结构可以近似看成是两 个2ASK信号频谱的叠加。
n
n
n1
(2) 2PSK和2DPSK信号的调制
模拟调相法:原理框图如图所示,码变换器(即差分编码器)是用来完成绝
对码波形到相对码波形变换的,去掉码变换器,则可进行2PSK信号的调制。
(3) 2PSK和2DPSK信号的解调 ① 2PSK信号的解调
——
2PSK信号的解调只能采用相干解调的方法,其方框图及波形如图所示。
2. 二进制频移键控(2FSK)
数字频率调制又称频移键控,记作FSK(Frequency Shift Keying), 二进制频移键控记作2FSK。
(1) 2FSK信号的调制方法:
前面已提到,2FSK信号可以采用模拟调频法和数字键控法来产生。
模拟调频法:用数字基带矩形脉冲控制一个振荡器的某些参数(例如电
3. 二进制相移键控及二进制差分相位键控
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
连续谱:由基带信
号波形g(t)确定
第一旁瓣峰值 fc fb比主fc峰衰fc减 fb
14dB
2020/4/10
0
f
fc fb fc fc fb
BB2A2SAK SK是基带信号波
形带宽的两倍
15
二进制振幅键控(2ASK)
误码率:
相干解调法:
当符号的发送概率P(1)、 P(0)及概率 密度函数f1(x)、f0(x)一定时,系统总的 误码率Pe将与判决门限b有关
二进制振幅键控(2ASK)
11
00 1
0 00
101
2ASK
的信
a
时号
间非
波相
形干
图解
b
调
过
程
c
d
2020/4/10
12
二进制振幅键控(2ASK)
解调原理图:非相干解调(包络检波法) 相干解调(同步检测法)
带通 滤波器
相乘器
低通 滤波器
取样 判决器
相干载波 (b)相干解调
定时脉冲
2020/4/10
cosc (t)
相乘法
(a)
基带信号必须
s(t)
是矩形脉冲 开关法
(b)
二进制振幅键控信号调制器原理框图
2020/4/10
10
二进制振幅键控(2ASK)
解调原理图:非相干解调(包络检波法) 相干解调(同步检测法)
带通
a
b
低通
c
取样
d
滤波器
整流器
滤波器
判决器
(a)包络检波
定时脉冲
2020/4/10
11
2PSK及2DPSK)的调制与解调的原理 @ 抗噪声性能
2020/4/10
3
本章研究的问题:
正弦载波
数字调制系统的基本结构
2020/4/10
4
本章研究的问题:
实际信道中,大多数具有带通传输特性,必 须用数字基带信号对载波进行调制,产生各种已 调数字信号。可以用数字基带信号改变正弦型载 波的幅度、频率或相位中的某个参数,产生相应 的数字振幅调制、数字频率调制和数字相位调制。 也可以用数字基带信号同时改变正弦型载波幅度、 频率或相位中的某几个参数,产生新型的数字调 制。
基本的数字调制系统
二进制振幅键控2ASK 二进制频移键控2FSK 二进制相移键控2PSK 二进制差分相移键控2DPSK
本章要点:
➢研究对象:
数字信号的频带调制——即把数字基带 信号调制到正弦载波的某个参数上,这是 一个频谱搬移的过程。
2020/4/10
2
本章要点:
➢研究目的:
@ 掌握二进制数字调制信号的时域和频域特性 @ 掌握各种数字调制系统(2ASK、2FSK、
2020/4/10
5
本章研究的问题:
数字调制被称为“键控”,是指调制过程可 用数字信号脉冲对载波的参数进行控制从而达到 调制的目的。 ❖ 调制分为——线性调制和非线性调制 ❖ 解调分为——相干解调与非相干解调
2020/4/10
6
本章研究的问题:
1001 s(t)
2 ASK
2FSK
2PSK
t ➢ 2ASK ( Amplitude shift-keying)
。r此/ 2时系统的总
Pe 1 4erfc 4 r1 2er/4
当r→∞式,
包络检波误码率为:
Pe
1 er /4 2
21
二进制振幅键控(2ASK)
误码率:
❖ 在相同的信噪比条件下,相干解调法的误码 性能优于包络检波法的性能;
❖ 在大信噪比条件下,包络检波法的误码性能 将接近相干解调法的性能。
❖另外,包络检波法存在门限效应, 相干解调 法无门限效应。
13
二进制振幅键控(2ASK)
功率谱密度:
P 2A S K (f)1 T 6 b sin(f(f fcf)c T )b T b2sin(f(f fcf)c T )b T b2
1(f
16
fc)(f
fc)
2020/4/10
14
二进制振幅键控(2ASK)
离散谱:由载波 分量确定
P2 ASK ( f )
二进制振幅键控信号
sAS (t)K a kA co0 ts ()
ak 1 0
"1"码,出现概率 P 为 "0"码,出现概率 1为 P
2020/4/10
9
二进制振幅键控(2ASK)
调制原理图:
二进制不 归零信号
s(t)
e2 ASK (t)
乘法器
cosc (t)
e2 ASK (t)
单极性的随 机脉冲序列
➢ 2FSK
t
(Frequency shift-keying)
➢ 2PSK
t (Phase shift-keying)
2020/4/10
7
二进制振幅键控(2ASK)
s(t)
1
0
Tb
载波信号
1
1
0
0
1 t
t
2ASK信号
t
2020/4/10
振幅键控是正弦载波的幅度随数字 基带信号而变化的数字调制
8
二进制振幅键控(2ASK)
2020/4/10
19
二进制振幅键控(2ASK)
误码率:包络检波法:
当判决门限b取 两条曲线相交点 即判决门限取为 b*时,此时系统 的误码率Pe最小。
2020/4/10
20
二进制振幅键控(2ASK)
误码率:包络检波法:
2020/4/10
在实际工作中,系统总是工作在大信噪比的情况下,
因此最佳归一化判决门限应取b*0= 误码率Pe为
f (x)
P (0) f0(x)
P (1) f1(x)
2020/4/10
O b b*
a
x
16
二进制振幅键f控(x) (2ASK)
P (0) f0(x)
P (1) f1(x)
O b b*
a
x
误码率Pe等于图中阴影的面积。改变判决门限 b,阴影的面积将随之改变,也即误码率Pe的大小 将随判决门限b而变化。
2020/4/10
22
例题:
设某2ASK信号的码元速率 R B4.8 16 0 波特,接收端输入信号的幅度a=1mV,信道中 加性噪声的单边功率谱密度
n 02 1 5 0 w /Hz
求:1.包络检波器解调时系统的误码率 2.同步检测法解调时系统的误码率
门限取b*=r / 2 时,误码率Pe为:
Pe
1 2
erfc(
r) 4
a2
r
2
2 n
为信噪比。 当大信噪比时,误码率为:
18
二进制振幅键控(2ASK)
误码率:包络检波法:
发送“1”符号时的抽样值是广义瑞利型 随机变量;发送“0”符号时的抽样值是瑞利 型随机变量。
在系统输入信噪比一定的情况下,系统误 码率将与归一化门限值b0有关。误码率的几何 表示如图所示:
当判决门限b取P(1)f1(x)与P(0)f0(x)两条曲线相 交点b*时,阴影的面积最小。即判决门限取为b*时,
此时系统的误码率Pe最小。这个门限就称为最佳判 决门限。
2020/4/10
17
二进制振幅键控(2ASK)
误码率:相干解调法:
2020/4/10
当发送的二进制符号“1”和“0”等概, 且判决
