低成本多功能电力载波通讯模块
低压电力线窄带载波通信标准
低压电力线窄带载波通信标准1. 引言1.1 背景介绍由于低压电力线通信传输带宽较窄，传输数据速率较低，存在数据传输稳定性差、抗干扰能力弱等问题。
为了解决这些问题，窄带载波通信技术被引入到低压电力线通信中。
窄带载波通信技术通过在电力线上叠加高频载波信号，实现了数据的传输和通信功能。
在这样的背景下，为了推广和规范低压电力线窄带载波通信技术，制定了相应的通信标准。
这些标准将有助于提高低压电力线通信的安全性、稳定性和效率，促进电力线通信技术的进一步发展和应用。
【背景介绍】完。
1.2 研究目的研究目的是为了深入探讨低压电力线窄带载波通信标准的制定与应用，从而更好地推动该技术的发展和应用。
通过对现有标准的研究和对比分析，可以发现其中的优势和不足之处，为今后的标准制定提供参考和借鉴。
通过对技术应用案例的分析，可以了解窄带载波通信技术在实际应用中的表现，为未来的研究和开发提供指导和方向。
通过研究低压电力线窄带载波通信标准，可以更好地了解这一技术的特点和优势，为推动其在智能电网、智慧城市等领域的应用打下坚实基础。
研究目的是为了深入探讨低压电力线窄带载波通信标准，为推动该技术的发展和应用提供理论和实践支持。
1.3 研究方法研究方法是指在进行关于低压电力线窄带载波通信标准的研究过程中所采用的方法和步骤。
本研究的方法主要包括以下几个方面：我们将开展文献调研，深入了解低压电力线通信和窄带载波通信的相关理论和技术。
通过查阅国内外相关文献和研究成果，了解目前在低压电力线窄带载波通信领域的最新进展和研究现状，为本研究提供理论基础和技术支持。
我们将进行实地调研和数据采集，以实际案例和应用为基础，深入了解低压电力线窄带载波通信的实际运行情况和技术应用。
通过实地走访和实验验证，获取数据和结果，从而对低压电力线窄带载波通信标准进行分析和评价。
我们将采用实验研究的方法，通过搭建实验平台和模拟测试，对低压电力线窄带载波通信的性能进行评估和验证。
低成本多功能电力载波通讯模块

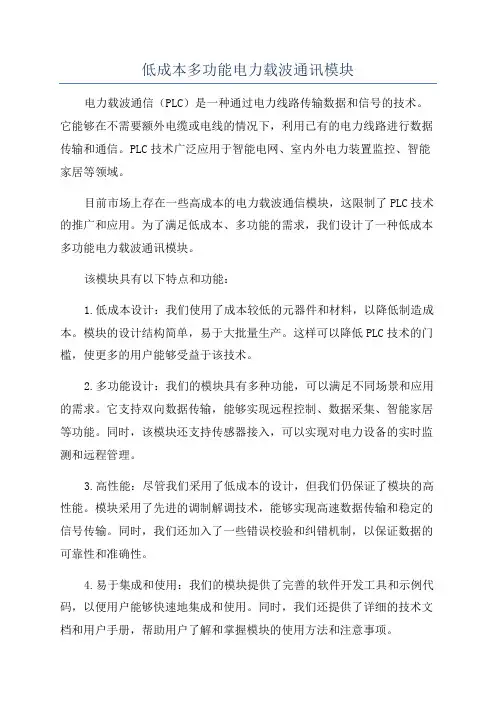

低成本多功能电力载波通讯模块电力载波通信（PLC）是一种通过电力线路传输数据和信号的技术。
它能够在不需要额外电缆或电线的情况下，利用已有的电力线路进行数据传输和通信。
PLC技术广泛应用于智能电网、室内外电力装置监控、智能家居等领域。
目前市场上存在一些高成本的电力载波通信模块，这限制了PLC技术的推广和应用。
为了满足低成本、多功能的需求，我们设计了一种低成本多功能电力载波通讯模块。
该模块具有以下特点和功能：1.低成本设计：我们使用了成本较低的元器件和材料，以降低制造成本。
模块的设计结构简单，易于大批量生产。
这样可以降低PLC技术的门槛，使更多的用户能够受益于该技术。
2.多功能设计：我们的模块具有多种功能，可以满足不同场景和应用的需求。
它支持双向数据传输，能够实现远程控制、数据采集、智能家居等功能。
同时，该模块还支持传感器接入，可以实现对电力设备的实时监测和远程管理。
3.高性能：尽管我们采用了低成本的设计，但我们仍保证了模块的高性能。
模块采用了先进的调制解调技术，能够实现高速数据传输和稳定的信号传输。
同时，我们还加入了一些错误校验和纠错机制，以保证数据的可靠性和准确性。
4.易于集成和使用：我们的模块提供了完善的软件开发工具和示例代码，以便用户能够快速地集成和使用。
同时，我们还提供了详细的技术文档和用户手册，帮助用户了解和掌握模块的使用方法和注意事项。
5.良好的兼容性：我们的模块具有良好的兼容性，可以与各种电力设备和智能终端进行通信。
无论是在智能电网、室内外电力装置监控还是智能家居领域，都可以通过我们的模块来实现数据传输和通信。
总之，低成本多功能电力载波通讯模块具有低成本、多功能、高性能、易于集成和使用以及良好的兼容性等特点。
通过推广和应用该模块，可以促进电力载波通信技术的普及和发展，为用户提供更加便捷和智能的电力传输和通信方案。
电网中压电力线载波通信系统技术研究
通信网络技术电网中压电力线载波通信系统技术研究葛翔昊（国网谷城县供电公司，湖北襄阳随着电力自动化和智能化的发展，中压电力线载波通信技术作为电力通信的核心技术之一，大大提高了电力系统的可靠性和安全性。
结合电力通信领域和中压电力线载波通信技术的现状，综合分析了中压电力线载波通信技术的基本原理、通信特点以及相关的应用场景。
通过对国内外相关文献的综合分析，研究了不同电力线载波通信系统的应用效果和可行性，提出了中压电力线载波通信系统的优化设计方案和技术指标。
通过实际应用，验证了所研究的中压电力线载波通信系统在电力系统中的可靠性和稳定性，能够为中压电力线载波通信系统技术的应用和中压电力线载波；电力通信；电力系统；输电线路Research on Medium Voltage Power Line Carrier Communication System Technology inPower GridGE Xianghao(State Grid Gucheng Power Supply Company, Xiangyang）运维方便。
中压电力线载波通信可以直接中压电力线载波通信技术利用电力线路作为传输介质，通过在电力线路上传输高频信号进行数据和。
基于接地电力线的并联，电力线路具有一定的电容、电感以及阻抗等性质，能够传输高频信号。
中压电力线载波通信系统利用电力线路的这些特性，通过高频载波技术将数字信号调制到电力线路，利用接收端的解调技术将数字信号恢复出来，从而实现数据和信息的传输。
中压电力线载波通信系统个部分，其中发射端负责数字信号的调制和发射，接收端负责信号的接收中压电力线载波通信技术的应用场景主要包括配电自动化主站SDH/MSTP/光纤2.2 组成要素中压电力线载波通信网络的组成要素包括中压电力线载波通信模块、终端设备、传输介质以及通信协议等。
2023年8月10日第40卷第15期· 133 ·的传输速率受线路频率响应、噪声等因素的影响，需要通过精密的信号处理和设计，提高传输速率和可靠性。
青岛鼎信载波通信模块
青岛鼎信载波通信模块芯片概述TCC081C载波通道芯片是由青岛鼎信有限公司自主研发的低压电力线载波通信芯片。
TCC081C 芯片实现了基于电力线通信网络的电子终端设备之间可靠的数据交换，具备通信中继能力，可自动实现载波节点侦听、主动上报等网络功能。
TCC081C 芯片的应用主要集中在自动读表领域，为电力行业或其它公共事业部门提供了一种优秀的自动抄表系统解决方案。
TCC081C 芯片进行鼎信规约的电力载波信号和标准DL/T645-1997/2007 协议的串口信号之间的转换，支持数据透明传输模式；串口可以连接电表节点和电量显示模块，完成物理层、数据链路层、网络层、传输层四层网络功能。
芯片特点•采用扩频通信技术•微分50Hz交流电时段，选择最有利于传输的时段通信•高性能数字信号处理技术•BFSK调制•高效的帧中继转发机制，支持16级中继级别•可编程的网络地址、地址过滤、提供有效的本地访问数据•接收信号强度权重参数指示，为中继搜索算法提供支持，提高通信系统稳定性•提供准确的节点相位信息及信道特征信息•单节点管理•每相载波通信速率50bps、100bps、600bps、1200bps•支持串口通信速率1200bps、2400bps、4800bps、9600bps•支持DLT645-1997/2007、透明传输模式•单、三相工作模式硬件配置•上电自动读取从节点地址•登录未知表号电能表的表号•事件快速上报功能•采用5V电源供电•温度适用范围(工业级标准) －40℃～＋85℃芯片概述TCC082C载波芯片是由青岛鼎信有限公司自主研发的低压电力线载波通信芯片。
TCC082C 芯片实现了基于电力线通信网络的电子终端设备之间可靠的数据交换，具备通信中继能力，可自动实现载波节点侦听、主动上报等网络功能。
TCC082C 芯片的应用主要集中在自动读表领域，为电力行业或其它公共事业部门提供了一种优秀的自动抄表系统解决方案。
UT-6204-PLC 电力线载波通信模块 使用说明书
Model: UT-6204-PLC 电力线载波通信模块使用说明书目录一、概述-------------------------------------------------------------------------------------------3二、主要功能-------------------------------------------------------------------------------------3三、硬件安装及应用----------------------------------------------------------------------------3四、性能参数-------------------------------------------------------------------------------------3五、连接器和信号-------------------------------------------------------------------------------4六、通信连接示意图--------------------------------------------------------------------------5七、故障及排除---------------------------------------------------------------------------------6八、产品外形图--------------------------------------------------------------------------------6一、概述宽带电力线载波通信（HD-PLC）技术是指利用现有电力线作为媒介进行数据传输的一种特殊通信方式。
该技术依托电力线网络，不需要重新布线，相对于窄带电力线通信其最大优势是通信速率高、双向传输、传输稳定性高，可扩展性强。
嵌入式电力线载波通信模块设计及其智能应用
嵌入式电力线载波通信模块设计及其智能应用曾素琼【摘要】In this paper, the module system of low- voltage power line carrier communication is designed based on LPC2132 and ST7538. The implementation of system is discussed mainly. The hardware and software are designed for the modular system. Finally, the application of the module on the intelligent home are designed and analysed. Module test:+ 12V power supply, communication speed: 4800bps, each frame length: 128Byte, power line carrier frequency: 82+0. 3kHz, the communication distance: about 500m, through experiments, the module apply successful on the intelligent home. The modular system is added only a small number of components, is added the control chip, which can be conveniently applied to narrow-band signals in the low -voltage power line carrier communication occasions. The design has the advantades of simple constructure, flexible operation mode, reliable communication, anti-interference ability etc.%设计了基于LPC2132与 ST7538低压电力线载波通信模块系统,重点介绍系统的实现过程；对模块系统作硬件和软件设计,对模块在智能家居上的应用作设计及分析；模块应用试验:±12V供电,通信速率:4800bps,每帧长度:128Byte,电力线载波频率:82±0.3kHz,通信距离:约500m,通过实验,模块成功地应用在智能家居上；模块应用时只需加少量元器件、控制芯片,可方便地应用于窄带低压电力线载波通信各场合,设计具有结构简单、工作方式灵活、可靠、抗干扰能力强等特点.【期刊名称】《计算机测量与控制》【年(卷),期】2012(020)008【总页数】4页(P2294-2296,2299)【关键词】电力线载波通信;调制与解调;模块;串行通信;智能控制【作者】曾素琼【作者单位】嘉应学院电子信息工程学院,广东梅州 514015【正文语种】中文【中图分类】TN915.853;PT273.50 引言低压电力载波通信技术作为有线、无线之外的另外一种数据通信方式，在实际应用中存在诸多优点：不易受外界无线信号干扰，信息保密性好，易实现远距离传输，采用自动组网与自动路由技术，可以组成一个非常大的应用网络，实现对一台变压器下所有信息点的覆盖[1－2]。
BWP39电力载波模块应用说明书
BWP39系列嵌入式电力线载波调制解调器Embedded Power Line Communication Module（尺寸：18*50*10mm W*L*H）一、产品简介BWP39系列嵌入式电力线调制解调器（电力线载波模块、电力线MODEM）是一款嵌入式电力线载波模块，其采用TTL电平串口与用户系统进行数据交互，实现用户数据的透明传输。
BWP39系列载波模块分为A、B、C、D四个型号，对应四种不同的载波频率，模块集成了全部电力载波接口部件，可以直接应用于220V电力线，也可以应用于直流线路或者无电导体中通讯。
BWP39系列载波模块是全力打造的专业电力线载波产品，其核心芯片采用国际著名公司的专用电力载波集成电路，配合必威尔科技专业研发的通讯纠错算法及电力线接口信号驱动电路，使得产品具有通信速率高，通讯可靠，抗杂波干扰能力强，通讯距离远等特点，是专门为适应中国国内电力线应用环境而研发的高性能电力线载波通讯产品。
BWP39系列电力载波通讯模块采用+12V与+5V供电，载波波特率180bps-5400bps可调，采用TTL电平串行接口（UART）与用户系统进行连接，可以与单片机的串口交叉连接进行数据通讯，方便用户进行二次开发，串口波特率为9600bps，可接受用户定制。
BWP39系列电力载波模块提供半双工通信功能，可以在220V/110V，50/60Hz电力线上实现局域通信，同时模块也可以工作于直流环境，无电导体等。
该模块可以自由配置电力线上数据通讯模式、数据通讯长度等参数。
每个模块具有全球唯一的6字节标识ID码，用户可以用此ID码作为模块的唯一身份识别码，ID码的读取方法请参见指令章节。
BWP39系列载波模块为用户提供了透明的数据传输通道，用户数据通过串口送入载波模块后，载波模块将用户数据调制成载波信号发送至电力线，接收端模块将载波信号解调成用户数据后通过串口送出至用户系统，发送端发送的用户数据与接收端接收的用户数据完全是一样的，用户可以将一对载波模块当成是一根直连的数据线，载波模块之间的数据编码、数据纠错、数据打包、数据校验等过程对用户是不可见的，载波数据传输与用户协议无关，为完全的透明数据传输。
2024年电力线载波通信芯片市场发展现状
2024年电力线载波通信芯片市场发展现状引言电力线载波通信是一种基于电力线路实现数据传输的技术。
通过在电力线上调制和解调信号，可以实现宽带数据传输，广泛应用于智能电网、智能家居、楼宇自控等领域。
电力线载波通信芯片是支撑该技术的重要组成部分。
本文将介绍电力线载波通信芯片市场的发展现状。
市场概述近年来，电力线载波通信技术迅速发展，推动了电力线载波通信芯片市场的快速增长。
电力线载波通信芯片市场涵盖了芯片设计、生产制造、系统集成等多个环节。
目前，全球范围内的电力线载波通信芯片市场规模呈现逐年增长的趋势。
市场驱动因素1.智能电网的兴起：智能电网的建设对电力线载波通信芯片提出了巨大需求。
智能电网通过数据通信实现电力系统的远程监测、调控和优化，而电力线载波通信芯片则是支撑智能电网通信的核心技术之一。
2.智能家居市场的扩大：智能家居系统中的各类设备需要实现互联互通，电力线载波通信技术成为一种适用于室内环境的低成本、高可靠性的解决方案。
因此，智能家居市场的快速发展也推动了电力线载波通信芯片市场的增长。
3.政策支持：在促进能源效率和可再生能源利用方面，电力线载波通信技术具有独特的优势。
为了进一步推动能源智能化和减排工作，政府部门加大了对电力线载波通信技术研发和应用的支持力度，提高了市场的发展潜力。
市场现状目前，国内外电力线载波通信芯片市场呈现以下特点：市场竞争格局电力线载波通信芯片市场存在着一些龙头企业，如TI、STMicroelectronics、Broadcom等。
这些企业凭借其雄厚的技术实力和产品优势，占据了市场的主要份额。
同时，还有一些新兴企业逐渐崛起，并通过技术创新和市场定位，不断吸引市场份额。
技术发展趋势随着需求的增长和技术的进步，电力线载波通信芯片市场呈现出以下技术发展趋势：1.高集成度：为了满足小型化、轻量化的产品需求，电力线载波通信芯片不断提高集成度，减小尺寸，降低能耗。
2.高频宽带：提高通信速率和传输容量是电力线载波通信技术的重要目标。
2024年电力线载波通信市场规模分析
2024年电力线载波通信市场规模分析概述电力线载波通信是一种通过电力线传输数据和信息的技术，可以实现低成本、方便快捷的数据传输，被广泛应用于电力行业、智能家居、物联网等领域。
本文将对电力线载波通信市场规模进行详细的分析。
市场规模1. 当前市场规模根据市场研究数据，电力线载波通信市场在过去几年中保持了稳定增长的态势。
截至最新统计数据，全球电力线载波通信市场规模约为XX亿美元。
2. 市场增长趋势未来几年，电力线载波通信市场将继续保持较高速度的增长。
这主要受以下几个因素的影响：•技术不断进步：随着技术的不断创新和发展，电力线载波通信的传输速率和可靠性将不断提高，进一步推动市场的增长。
•能源行业需求：随着能源行业的发展和扩大，对电力线载波通信的需求也将随之增加。
电力线载波通信可以帮助能源公司实现智能化管理和节能减排，因此受到越来越多能源公司的青睐。
•智能家居市场增长：智能家居市场也是电力线载波通信的重要应用领域。
随着智能家居的普及和消费者需求的不断增长，电力线载波通信市场也将得到进一步发展。
•物联网的兴起：物联网是另一个推动电力线载波通信市场增长的重要因素。
越来越多的智能设备和传感器需要实现无线通信，而电力线载波通信可以提供一个稳定的传输通道。
3. 市场地域分布电力线载波通信市场主要分布在以下几个地区：•北美：北美地区是全球电力线载波通信市场的主要消费地区之一。
这主要受到北美地区电力行业的发达和智能家居市场的蓬勃发展的影响。
•欧洲：欧洲地区也是电力线载波通信市场的重要市场之一。
欧洲的能源行业和智能家居市场在电力线载波通信市场的发展中起到了重要的推动作用。
•亚太地区：亚太地区是电力线载波通信市场增长最快的地区之一。
亚太地区的人口众多和经济发展的加速推动了电力线载波通信市场的快速增长。
市场竞争态势电力线载波通信市场竞争激烈，主要的竞争对手包括：•全球领先的电力线载波通信设备制造商•电力行业的大型企业•通信设备供应商这些竞争对手通过不断创新和产品升级来提高市场份额，同时加大市场推广力度，争夺更多的市场份额。
KQ130系列电力载波数据收发模块
KQ-130系列电力载波数据收发模块KQ-130F是单列9针小体积高性能过零载波数据收发模块。
是专门为在220V交流上，强干扰，强衰减，远距离要求的环境下，可靠的传送数据而特别设计和开发的性价比很高的载波模块。
适用于抄表，路灯，智能家居，消防，楼宇控制以及需要电力线传送数据的其它应用领域。
KQ-130E/K也是单列9针小体积高性能载波数据收发模块。
在KQ-100E基础上增加了DSP 处理进一步提高模块的抗干扰能力，专门为在0V-220V交直流，停电以及没有电源的环境下（如管道与大地，一根信号线与大地，两根信号线，12V交直流电源线等），可靠的传送数据而特别设计和开发的性价比很高的载波模块。
适用于工业控制，铁路，小区智能化，智能家居，楼宇控制以及需要载波传送数据的其它应用领域。
KQ-130F的载波速率是100BPS，KQ-130E的最高载波速率是400BPS，KQ-130K的最高载波速率是1200BPS。
一、KQ-130系列模块的性能：1.集成了KQ-330模块及外围电路的载波板，毋需其他的耦合元件，直接连接220V的交流电使用。
外型尺寸为53×38×17毫米(L×D×H)，单列排针引出（见下图）1、2脚接220V交流电源无方向（1脚,2脚间距2X0.1英寸），2脚,3脚间距1.1英寸，其余各脚之间间距0.1英寸。
2.工作频率120～135KHZ，接口波特率9600bps。
一个起始位，8个数据位，一个停止位3.温度范围：-25℃～+70℃湿度≤90%4.一帧连续发送长度≥253个字节，字节长度从1到253由用户定义，模块不会发送多余的数据5.接收灵敏度≤1mV6.带外抑制能力≥ 60 dB7.带宽≤10 KHZ8.绝缘电阻500V≥500MΩ9.供电电源：DC +5V 接收时：≤12mA 发送时：≤300mA二、规格及型号：KQ-130F：KQ-130后第一个字母定义为：F：过零传送型E: 载波速率可到400BPS的全波载波模块K: 载波速率可到2400BPS的全波载波模块三、KQ-130引脚说明：正面从左至右为1～9脚：1P—AC：220V交流电压的火线（或零线）2P—AC：220V交流电压的零线（或火线）3P—+5V：+5V发送电源（260mA），如果单收数据可以悬空降低功耗4P—GND：数字电路地线5P—+5V：+5V工作电源11mA6P—RX：TTL电平，载波数据入，接单片机的TXD7P—TX：TTL电平，载波数据出，接单片机的RXD8P—MODE：模式选择，悬空或接5V为高电平，接地为低电平9P—NC/RST ：复位脚（低电平有效）只有在工作时频繁切换模式时使用。
采用单片机实现OOK调制解调技术的低成本载波通信模块[发明专利]
![采用单片机实现OOK调制解调技术的低成本载波通信模块[发明专利]](https://img.taocdn.com/s3/m/3e2412b7b8d528ea81c758f5f61fb7360b4c2bf2.png)
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201610265978.X(22)申请日 2016.04.27(71)申请人 熊运轩地址 430064 湖北省武汉市武昌区张之洞路268号(72)发明人 熊运轩 (51)Int.Cl.H04L 27/04(2006.01)H04L 27/06(2006.01)H04L 12/40(2006.01)(54)发明名称采用单片机实现OOK调制解调技术的低成本载波通信模块(57)摘要本发明采用通用的具备PWM功能的单片机实现OOK调制解调技术，从而实现了电力载波芯片的所有功能，成本低，外围电路简单。
采用带通滤波器电路有效抑制干扰，提高了抗干扰能力。
采用耦合信号恢复和阻抗隔离技术增强了总线的带载能力，增加了总线的有效通信距离。
可以广泛应用在消防报警系统、消防智能应急照明与疏散指示系统、智能家居系统等系统终端数量庞大、终端要求成本低廉的总线通信系统。
权利要求书1页 说明书3页 附图10页CN 106161307 A 2016.11.23C N 106161307A1.本发明利用单片机的PWM波形发生和捕获比较资源，通过单片机软件技术实现了OOK 的调制和解调的思路和软硬件实现的具体方法，节省了调制解调专用芯片，可以大量降低系统成本。
2.本发明可以广泛应用于现场总线通信系统中，在现场总线系统中，通信模块的成本、带载能力会直接影响系统成本；对于终端数量特别多的系统，如消防报警系统、消防智能应急照明与疏散指示系统、智能家居系统等，用户一般对系统成本非常敏感；本发明模块提供了一种廉价的载波通信模块，可以有效降低系统建设成本，特别是模块电路中的接收耦合、阻抗隔离单元，电流放大与低通滤波单元的应用电路能够有效增强总线带载数量，增加总线的有效通信距离。
权 利 要 求 书1/1页CN 106161307 A采用单片机实现OOK调制解调技术的低成本载波通信模块技术领域[0001]电力载波通讯即PLC，是英文Power line Communication的简称。
