电力线载波通信系统
电力线载波通信系统的性能评估与优化
电力线载波通信系统的性能评估与优化近年来，电力线载波通信系统在智能电网、物联网和智能家居等领域得到了广泛应用。
它作为一种传输信号的手段，能够利用现有的电力线路进行高速数据传输，具有方便快捷、低成本等优点。
然而，由于电力线路噪声干扰、信号衰减等原因，电力线载波通信系统的性能还存在一些挑战，因此对其进行性能评估和优化是非常必要和重要的。
首先，我们需要对电力线载波通信系统的性能进行评估。
性能评估包括信号质量、传输速率、稳定性等方面的指标。
其中，信号质量是评估系统性能的首要指标。
通过对信号质量进行评估，可以了解系统在不同环境下的传输效果，从而判断其实际应用的可行性。
信号质量评估可以通过测量信噪比、误码率等参数来进行。
传输速率是评估系统性能的另一个重要指标。
随着技术的发展，人们对传输速率的要求越来越高，因此需要通过对传输速率进行评估来了解系统是否满足实际需求。
此外，稳定性也是评估系统性能的重要方面。
系统在长时间运行过程中，稳定性的好坏会直接影响到系统的可靠性和可用性。
针对电力线载波通信系统的性能评估，我们需要考虑不同环境下的影响因素。
首先，电力线路噪声是影响系统性能的重要因素。
电力线路本身存在一定的噪声干扰，对信号传输会产生一定的影响。
此外，其他电子设备、雷电等因素也会对信号传输产生干扰，因此在评估系统性能时需要尽量减小这些干扰的影响。
其次，信号衰减是影响系统性能的另一个因素。
随着信号在电力线路上的传输距离增加，信号强度会逐渐衰减，从而影响到系统的工作效果。
因此，在评估系统性能时需要考虑不同传输距离下的信号衰减情况。
为了优化电力线载波通信系统的性能，我们可以采取一系列的措施。
首先，通过选择合适的调制方式来提高信号质量。
调制方式的选择可以根据实际应用的需求来确定，常用的调制方式有频移键控、相位键控等。
其次，通过加强信号处理和抗干扰技术来减小噪声干扰的影响。
在信号处理方面，可以采用滤波、增益控制等方法来提高信号质量。
电力系统中的电力线载波通信技术
电力系统中的电力线载波通信技术引言电力通信被普遍应用在电力系统中，其主要目的是实现电力信息传输、监测和控制。
而电力线载波通信技术作为其中一种重要的通信手段，具有广泛的应用前景。
本文将探讨电力线载波通信技术在电力系统中的原理、应用和发展趋势，为读者提供更深入的了解。
一、电力线载波通信技术的原理电力线载波通信技术利用电力线作为传输介质，通过将高频信号耦合到输电线路上，实现信息传输的目的。
其原理基于电力线的双重工作特性，即输电和通信，并通过频分复用技术使其同时进行。
首先，信号的耦合。
在电力线输电过程中，由于电力系统的特性，存在着一定的电压和电流波动。
电力线载波通信技术利用这种波动作为信号传输的载体，通过改变电流和电压的幅度和频率来传递信息。
这种耦合不仅能提高信息传输的可靠性，还能减少系统对外部环境的干扰。
其次，频分复用技术。
电力线系统中，除了电力信号外，还有其他频率的干扰信号存在。
为了有效地区分不同信号，电力线载波通信技术引入了频分复用技术。
通过将不同频段的信号分配给不同的用户或功能，实现数据的同时传输和分离。
二、电力线载波通信技术的应用1. 电力数据传输电力线载波通信技术在电力系统中最常见的应用就是实现电力数据的传输。
通过将监测仪器、数据采集设备等连接到电力线上，可以将实时电力数据传输到中央控制中心，实现对电力系统的远程监测和管理。
这种应用不仅提高了电力系统的运行效率，还能预防和处理电力故障。
2. 智能电网随着电力系统的现代化发展，智能电网的建设成为当今的热点。
电力线载波通信技术在智能电网中起到了重要的作用。
通过将智能设备与电力线相连，可以实现对电力负荷、电能质量和安全等参数的实时监测和管理。
并且通过数据的传输和处理，可以实现电力系统的智能化运营和优化调度。
3. 家庭电力信息管理电力线载波通信技术还可以应用于家庭电力信息管理。
通过在家庭电力表中集成通信模块，可以实现对电力用量、功率因数等信息的实时监测和统计。
电力线载波通信系统参考资料
2）耦合电容器C和结合录波器JL组成一个带通滤波器，其作用是 通过高频载波信号，并阻止电力线上的工频高压和工频电流进入 载波设备，确保人身。设备安全。
3）线路阻波器GZ串联在电力线和母线之间，是对电力系统一次设 备的“加工”，故又称“加工设备”。加工设备的作用是通过电力电 路，阻止高频载波信号漏到变压器和电力线分支线路等电力设备 ，以减小变电站和分支线路对高频信号的介入损耗及同一母线不 同电力线上的衰耗。
4
2.电力线载波通信系统
一、电力线载波通信系统构成 电力线载波通信系统主要由电力线载波机、电力线和 耦合设备构成，如图3-1所示。其中耦合装置包括线路 阻波器GZ、耦合电容器C、结合录波器JL（又称结合 设备）和高频电缆GL，与电力线一起组成电力线高频 通道。
5
6
7
1、各组成部分的作用
1）电力载波机是电力线载波通信系统的主要组成部分，主要实现 调制和解调，即在发端将音频搬移到高频段电力线载波通信频率 ，完成频率搬移，载波机性能好坏直接影响电力线载波通信系统 的质量。
9
2、调制方法 电力线载波机采用的调制方式主要有双边带 幅度调制、单边带幅度调制和频率调制三种 ，其中单边带幅度调制方法应用最为普通。
10
11
远动信号是脉冲序列。为使它能和话音信号同时 传输，需经过调制解调器将脉冲信号调制在远动 信号频段内的音频上，然后才能通过送入载波机 的远动入口。所以，对电力线载波机而言，远动 信号是指已调的音频信号，通常采用频移键控（ FSK）方式传输。
16
LDC”DP”
状态 不亮 绿灯亮 绿灯缓慢亮 绿灯快速亮 红灯亮 红灯缓慢亮 红灯快速亮
原因 1、电源关闭2、业务DP停止3、启动DPDSP前错误发生 数据泵时钟同步；复接器MUX时钟同步 数据泵时钟同步；复接器MUX时钟不同步 信号发生器打开，测试配置（例SMUX自环） 数据泵错误 数据泵时钟不同步 XMUX告警
电力线载波通信详解..
1、电力线载波通信系统的构成
高压电力线、阻波器、耦合电容器、结合滤波器、载波机 和高频电缆组成
变电站 A
阻波器
变电站 B 高压线
阻波器
CC/CVT
结合滤波器 电力线载波机 结合滤波器
CC/CVT
电力线载波机
传输数据、电话和护信号
耦合设备
2、电力载波机 载波机发送功率较大（1-100W） 为集中利用发送功率，一般使用单路载波机 具备有较好的自动电平调节系统，接收信号电平 变化在30dB变化范围内时，音频信号输出电平 变化＜1dB 主要传输调度电话、自动化信息、电力线路保护 信号
结合滤波器与耦合电容器一起组成结合设备，在电力线和 高频电缆之间传输载波信号，实现线路侧和载波侧的阻抗匹配
结合滤波器样例： MCD80
结合滤波器原理图
设计耦合系统采用的线路阻抗值一般是： 单根导线：相地耦合为400Ω。相相耦合为600Ω； 分裂导线：相地耦合为300Ω，相相耦合为500Ω。 电缆侧（载波侧）一般为75Ω。
允许传送和判别的时间很短，发送信号的次数极少(每年 仅数次)，没有预定的发送时间，而且要求保护装置正确 动作的概率很高(安全性很高)和丢失命令的概很低(可依 靠性很高) 与话音交替复用 (AMP)
二、电力线载波机的体系结构
（一）电力线载波机的特点与技术要求
(1)电力线高频通道杂音大，线路直通距离长，衰减大，为保证收 信端有足够的信噪比，要求电力线载波机的发信功率较大。 (2)电力线载波机确保在电力线路故障或系统操作，造成高频通道 衰减突然增大很多时，仍能维持通畅。因此，要求电力线载波机 要有较快调节速度和较大调节范围的自动电平调节系统 (3)为便于灵活组织通信和频率分配，并避免因发信功率太大引起 制造困难，电力线载波机大多是单路机。 (4)现代电力线载波机大多为多功能、标准化、系列化、通用化的 载波通信设备，能适应在110-500kV各种不同电压等级的电力线 上传送电话与非电话业务的需要。 (5)为了提高电力线高频通道和载波设备的利用率，国产电力线载 波机本身常带有自动交换系统，并可为重要用户提供优先权。
电力线路载波通讯
电力线路载波通讯随着社会的进步和科技的发展，电力供应已经成为人们生活中不可或缺的部分。
为了提高电力系统的安全性和可靠性，电力线路的通讯系统也逐渐发展起来。
其中，电力线路载波通讯技术因其高效、可靠的特点而备受关注。
本文将从电力线路载波通讯的基本原理、应用领域以及未来发展趋势等方面进行探讨。
一、基本原理电力线路载波通讯是一种将电力线路作为传输介质的通信方式，利用电力线路本身的特性进行数据传输。
其基本原理是利用频率高于电力系统运行频率的载波信号，通过调制、解调等技术手段，在电力线路中传输通信信号。
通过在电力线路上布设载波通信设备，可以实现在电力线路上双向传输数据。
在电力线路载波通讯中，主要采用的载波信号频段有低频载波和高频载波两种。
低频载波一般选择在2kHz到150kHz的频段，适用于远程距离传输；高频载波则选择在5MHz到150MHz的频段，适用于局域网和近距离传输。
通过合理的选择载波信号频段，可以满足不同距离、不同应用场景下的通讯需求。
二、应用领域电力线路载波通讯广泛应用于电力系统中的各个环节，为电力系统的运行提供了重要的支持。
1.远程监控和控制电力线路载波通讯可实现对电力设备的远程监控和控制。
通过在电力线路上部署载波通信终端设备，可以对电力系统中的关键设备进行实时监测，并实现对其进行远程控制。
这种方式不仅提高了电力系统的运行效率，还减少了维护人员的工作量。
2.电力信息采集电力线路载波通讯广泛应用于电力信息采集系统中。
通过在电力线路上安装载波通信设备，可以实现对电量、功率因数等关键数据的采集。
这些数据可以帮助电力公司实时监测电力负荷，满足用户不同需求，并进行合理的电网调度。
3.智能电网随着智能电网的发展，电力线路载波通讯也越来越重要。
通过在电力线路上布设载波通信设备，可以实现对电力系统中各个环节的智能化管理。
智能电表、智能变电站等智能设备的使用，大大提高了电力系统的安全性和稳定性。
三、未来发展趋势电力线路载波通讯技术在未来还有很大的发展空间。

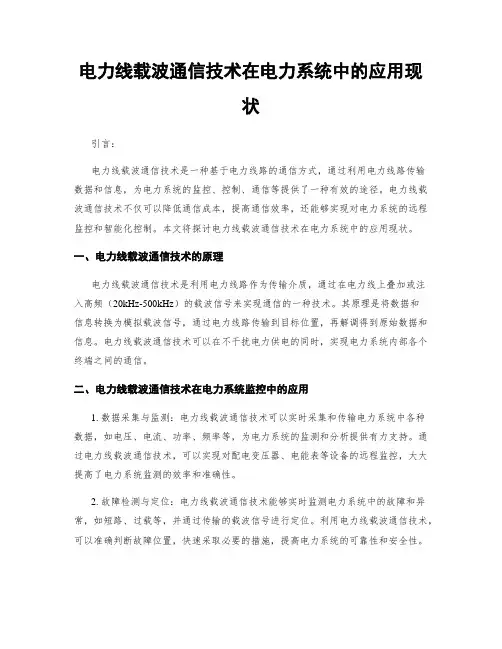

电力线载波通信技术在电力系统中的应用现状
电力线载波通信技术在电力系统中的应用现状引言：电力线载波通信技术是一种基于电力线路的通信方式，通过利用电力线路传输数据和信息，为电力系统的监控、控制、通信等提供了一种有效的途径。
电力线载波通信技术不仅可以降低通信成本，提高通信效率，还能够实现对电力系统的远程监控和智能化控制。
本文将探讨电力线载波通信技术在电力系统中的应用现状。
一、电力线载波通信技术的原理电力线载波通信技术是利用电力线路作为传输介质，通过在电力线上叠加或注入高频（20kHz-500kHz）的载波信号来实现通信的一种技术。
其原理是将数据和信息转换为模拟载波信号，通过电力线路传输到目标位置，再解调得到原始数据和信息。
电力线载波通信技术可以在不干扰电力供电的同时，实现电力系统内部各个终端之间的通信。
二、电力线载波通信技术在电力系统监控中的应用1. 数据采集与监测：电力线载波通信技术可以实时采集和传输电力系统中各种数据，如电压、电流、功率、频率等，为电力系统的监测和分析提供有力支持。
通过电力线载波通信技术，可以实现对配电变压器、电能表等设备的远程监控，大大提高了电力系统监测的效率和准确性。
2. 故障检测与定位：电力线载波通信技术能够实时监测电力系统中的故障和异常，如短路、过载等，并通过传输的载波信号进行定位。
利用电力线载波通信技术，可以准确判断故障位置，快速采取必要的措施，提高电力系统的可靠性和安全性。
3. 负荷控制与管理：电力线载波通信技术可以对电力系统中的负荷进行控制和管理。
通过传输载波信号，可以实现分布式电力控制，对负荷进行精确控制，提高电力系统的供电质量和效率。
此外，基于电力线载波通信技术，还可以实现对电力负荷进行智能调度和优化，提高电力系统的能源利用率。
三、电力线载波通信技术在电力系统通信中的应用1. 电力系统间通信：电力线载波通信技术可以实现不同电力系统之间的通信。
例如，通过在输电线路上注入载波信号，可以实现电力系统之间的远程通信。
电力线载波通信系统
大家有疑问的，可以询问和交流
可以互相讨论下，但要小声点
2、调制方法
电力线载波机采用得调制方式主要有双边带 幅度调制、单边带幅度调制和频率调制三种, 其中单边带幅度调制方法应用最为普通。
远动信号就是脉冲序列。为使她能和话音信号同 时传输,需经过调制解调器将脉冲信号调制在远 动信号频段内得音频上,然后才能通过送入载波 机得远动入口。所以,对电力线载波机而言,远动 信号就是指已调得音频信号,通常采用频移键控 (FSK)方式传输。
电力线载波通信系统
1、概述
电力线载波通信(Power Line Carrier PLC)就是利用输电线作 为传输通路得载波通信方式,用于电力系统得调度通信、远动、 保护、生产指挥、行政业务通信及各种信息传输。 一、电力线载波通信得特点 1、独特得耦合设备(电力线上有工频大电流通过,载波通信设备 必须通过高效、安全得耦合设备才能与电力线相连。这些耦合 设备既要使载波信号有效传送,又要不影响工频电流得传输,还要 能方便地分离载波信号与工频电流。此外,耦合设备还必须防止 工频电压、大电流对载波通信设备得损坏,确保安全。) 2、线路频谱安排得特色性(决定因素:①电力线本身得高频特性; ②避免50Hz工频得干扰;③考虑载波信号得辐射对无线电广播及 无线电通信得影响。我国统一规定电力线载波通信使用得频率 范围为40～500kHz。 3、线路存在强大得电磁干扰(由于电力线上存在强大得电晕等 干扰噪声,因此要求电力线载波设备具有较高得发信功率,异获 得必须得输出信噪比)
③低压电力线载波指用于380v及以下电压等级得电力线载波通信 设备。载波线路状态极差,主要传输电力线上网、用户抄表及 家庭自动化得信息和数据。
2、从使用得带宽角度划分
从使用得宽带角度来说,电力线载波通信分为宽带电力 线载波通信(Brodband Power Line munication,BPLC) 和窄带电力线载波设备。所谓电力线宽带通信技术就就 是指带宽限定在2M～30MHz之间、通信速率通常在 1Mbit/s以上得电力线载波通信技术,她多采用先进得 OFDM技术,实现高速数据传输。所谓窄带电力线载波通 信技术就就是指带宽限定在3～200kHz、通信速率小于 1Mbit/s得电力线载波通信技术,她所采用普通得PSK技
《电力线载波通信》14.pptx
❖ 性质：电力系统特有、应用区域最广泛，走向分布与电力
❖
生产、输送以及调度指挥的路由一致
❖ 作用：调度通信、生产指挥、行政业务通信、各种信息传输
❖ 主要问题:
1. 电力线载波机与高压电力线路的连接：这种连接不但要保证 人身、设备安全，而且还要保证获得高频载波电流传输的最 大效率；
华北电力大学
7
二、电力线高频通道的耦合装置与耦合方式
耦合方式 ：耦合方式有三种:相—相耦合方式，相一地耦合方式和相一相，相一地混合耦合方式。
这种耦合方式将载波设备连接在一根相导线 和大地之间。它的特点是只需一个耦合电容 器和一个阻波器，在设备的使用上比较经济， 因而得到了广泛的应用。但这种方式所引起 的衰减比相—相耦合方式大，而且在相导线 发生接地故障时高频衰减增加很多。需要指 出的是，这种方式虽然耦合是一相对地，但
❖ 线路阻波器GZ串接在电力线路和母线之间，是对电力系统 一次设备的“加工”，故又称为“加工设备”。加工设备的 作用是通过电力电流、阻止高频载波信号漏到电力设备(变 压器或电力线分支线路)，以减小变电所或分支线路对高频 信号的介入衰减，以及同母线不同电力线路上高频通道之间 的相互串扰。
2020/9/28
在载波频率范围内划分的基本单元，供给一路单方向电力线载波通路 传输的频带宽度。 基本载波频带的具体选择，主要由不同国家所采用的 实际分配方法确定，通常为4kHz，有的国家选用2.5kHz或3kHz。 ❖ 3）标称载波频带
一台实际电力线载波机单方向载波通路所占用的频带宽度，它等于基 本载波频带宽度或其整数倍。
2020/9/28
华北电力大学
10
三、电力线载波机的体系结构
❖ 4）话音有效传输频带 指音频频带中话音信号所占用的频率范围(不包括呼叫通路)。电力线
电力线载波通信详解课件
电力线载波通信技术为智能家居 系统提供了一种低成本、高效率 的通信方式，使得家庭设备之间 的信息传递更加快速和稳定。
智能农业系统中的应用
智能农业系统利用电力线载波通信技 术，实现农田的智能化管理，如土壤 湿度、温度监测，智能灌溉等。
通过电力线载波通信技术，智能农业 系统能够实时获取农田的各种数据， 并根据数据反馈进行精准管理，提高 农业生产效率和农产品质量。
信号同步技术
采用时钟提取、同步码检测、载波恢 复等技术，确保信号在传输过程中的 同步。
信道均衡技术
信道不均衡问题
由于电力线网络的复杂性和不均匀性 ，信号在传输过程中会受到不同程度 的衰减和失真。
信道均衡技术
采用频域或时域均衡算法，对信号进 行预加重、去加重或线性补偿，以减 小或消除信道不均衡的影响。
信号失真、衰减、干扰，影响通信质 量。
噪声抑制技术
噪声来源
电力线网络中的各种电器 设备产生噪声，如开关电 源、电动机等。
噪声的特性
非平稳、非高斯、时变性 。
噪声抑制技术
采用先进的信号处理算法 ，如小波变换、自适应滤 波等，有效滤除噪声，提 高信噪比。
信号同步技术
信号同步的重要性
确保发送端与接收端之间的信号同步 ，避免数据错乱。
REPORT
CATALOG
DATE
ANALYSIS
SUMMARY
电力线载波通信详解 课件
目录
CONTENTS
• 电力线载波通信概述 • 电力线载波通信系统组成 • 电力线载波通信的关键技术 • 电力线载波通信的优缺点 • 电力线载波通信的发展趋势与展望 • 电力线载波通信的实际应用案例
REPORT
REPORT
电力线载波通信智能传输系统
展望电力线载波通信智能传输系统在未来智能电网、物联网等领域的应 用前景和发展趋势。
CHAPTER 06
产业化前景与挑战
市场需求预测及竞争格局分析
市场需求预测
随着智能电网、物联网等技术的快速发展，电力线载波通信 智能传输系统的市场需求将持续增长。预计未来几年内，该 系统将在电力、能源、交通等多个领域得到广泛应用。
将实验数据以图表或分析
将实验结果与理论预期进行对比，分析系统性能 差异及原因，为后续改进提供依据。
问题讨论及改进方向
01
问题讨论
针对实验结果中存在的问题和不足，进行深入分析和讨论，找出可能的
原因和解决方案。
02 03
改进方向
根据问题讨论的结果，提出具体的改进措施和优化方案，如改进算法、 优化硬件设计等，以提高电力线载波通信智能传输系统的性能和稳定性 。
实时性指标
针对实时性要求较高的应用场景，评 估系统的传输时延和抖动等实时性指 标。
可扩展性指标
考虑未来业务发展和系统升级的需求 ，评估系统的可扩展性和灵活性。
CHAPTER 05
实验验证与结果分析
实验平台搭建及参数设置
实验平台组成
包括信号发生器、电力线载波通信模块、示波器、计算机等设备和 仪器。
应对策略
针对上述挑战，应加强技术标准制定与推广，完善市场监管体系，加大人才培 养和引进力度。同时，鼓励企业加大研发投入，推动技术创新和产业升级，提 升产业的核心竞争力。
THANKS
[ 感谢观看 ]
参数设置
根据实验需求，设置合适的载波频率、传输速率、调制方式等参数 ，确保实验条件的一致性和可比性。
实验环境
在实验室内搭建稳定的电力线载波通信环境，模拟实际电力线通信场 景，以便进行准确的实验验证。
电力线载波通信基础概述
电力线载波通信系统的
组成
电力线高频通道
由结合滤波器JL（又称结合设备），耦合电容器C、
阻波器GZ（又称加工设备）和电力线路组
成。为了实现高频信号在高压输电线路上
传输需要安装耦合装置。
耦合装置
耦合装置包括结合设备、加工设备及耦合电容器
耦合方式
互独立的信号汇集在一起，通过同一条信道
传输。在接收端再使用相应的处理技术，将各个信号
分离开来。
复用方式：FDM、TDM、CDM
频分多路复用：在发送端运用频谱搬移技术，将多路
信号的频谱搬移到互不重叠的频段上，从而构成一个
群频信号，经信道发送出去的复用方式。接收端只需
使用不同频率的滤波器，即可方便地从群频信号中将
ìn)的特点
线路频谱安排的特殊性
电力线载波通信能使用的频谱，是由3个因
素决定的：
1）电力线路本身的高频特性；
2）避免50Hz工频谐波的干扰；
3）考虑载波信号的辐射对无线电广播及无
线通信的影响。
我国统一规定电力线载波通信使用频带为
（40～500）kHz。
止电力线上的50 Hz的工频高压和工频电流进入载波
设备，保护载波设备和人身的安全。
线路阻波器GZ串接在电力线路和母线之间，是对电
力系统(diàn lì xì tǒnɡ)一次设备的“加工”，
故称之为“加工设备”，作用是通过电力电流、阻止
高频载波信号漏到电力设备（变压器或电力线分支线
26
电力线载波通信
• 远程监控：远程监控生产过程，保证生产安全和稳定
03
分布式能源
• 风能、太阳能等新能源接入：实现清洁能源的利用和分
布式发电
远程抄表系统中的应用
电程抄表：通过电力线载波通信实现远程抄表，提高抄
• 用电行为分析：分析用户用电行为，为电力公司提供决
表效率和准确性
策支持
智能化、集成化
• 随着智能电网的建设，电力线载波通信将实现智能化、集成化
• 为智能电网提供高效、可靠的通信支持
CREATE TOGETHER
THANK YOU FOR WATCHING
谢谢观看
DOCS
• 实时监控：实时监控用户用电情况，为电力公司提供数
• 节能建议：根据用户用电情况，提供节能建议，帮助用
据支持
户降低能耗
06
电力线载波通信技术的发展趋
势
宽带电力线载波通信技术的发展
高速率通信
• 研究和采用更高效的调制解调技术，提高通信速率
• 利用频谱扩展技术，增加通信带宽，提高通信速率
多业务支持
接入和多媒体业务
成熟阶段（21世纪初至今）
• 电力线载波通信技术逐渐成为电力通信领域的重要组成部分
• 应用于智能家居、工业自动化、智能电网等多个领域
⌛️
电力线载波通信的应用领域
智能家居
• 家庭安防：监控摄像头、门窗传感器等
• 家庭娱乐：电视、音响、游戏等
• 家庭能源管理：智能插座、节能灯等
工业自动化
01
传输距离远
• 电力线载波通信信号可以沿电力线传播，覆盖范围广
• 传输距离可达数公里，甚至数十公里
02
可靠性高
• 电力线载波通信不受天气、地形等外部因素影响
电力线载波通信技术的发展历程及影响因素分析
电力线载波通信技术的发展历程及影响因素分析电力线载波通信技术是一种利用电力线布设的通信系统，通过这种技术，能够在电力线上传输数据和信息。
电力线载波通信技术的发展历程可以追溯到20世纪初，经历了持续发展和改进，目前已经广泛应用于电力系统、智能电网等领域。
本文将对电力线载波通信技术的发展历程及其影响因素进行分析。
一. 电力线载波通信技术的发展历程电力线载波通信技术的起源可以追溯到上世纪初，当时其主要应用领域是电力系统内部通信。
起初，该技术主要用于传输简单的控制信号，用于电力系统的保护和自动化控制。
随着技术的进一步发展，电力线载波通信技术逐渐完善，开始支持更高速度和更复杂的通信需求。
20世纪60年代，电力工业的快速发展促进了电力线载波通信技术的进一步研究和应用。
当时，该技术开始在电力线上传输数字信号，并能实现双向通信。
这使得电力系统的监控、数据采集和故障诊断等操作变得更加简便和可靠。
在80年代和90年代，电力线载波通信技术进一步提升了传输速度和信号质量。
同时，随着计算机和信息技术的迅速发展，电力线载波通信技术得到了进一步的改进和应用。
此时期，该技术在电力系统的数据监测、实时通信以及电力系统自动化领域扮演了重要角色。
随着21世纪的到来，电力线载波通信技术在电力系统中的应用得到了进一步拓展与创新。
目前，该技术已广泛应用于智能电网、电力系统自动化、智能家居和远程监控等领域，为人们的生活和工作带来了很大的便利。
二. 电力线载波通信技术的影响因素分析1. 技术因素电力线载波通信技术的发展与提升主要受到以下几个技术因素的影响：（1）调制技术：调制技术的进步对提高电力线载波通信技术的传输速度和可靠性起到了重要作用。
随着新的调制技术的应用，如多载波调制技术和正交频分复用技术，使得数据传输更加稳定和高效。
（2）信号处理技术：为了提高数据传输的质量和可靠性，信号处理技术在电力线载波通信技术中发挥重要作用。
例如，采用自适应均衡和前向纠错编码等技术，能够有效降低信号受到的干扰和噪声，提高通信质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
摘要电力线载波通信是以输电线路为载波信号的传输媒介的电力系统通信。
由于输电线路具备十分牢固的支撑结构，并架设3条以上的导体(一般有三相良导体及一或两根架空地线)，所以输电线输送工频电流的同时，用之传送载波信号，既经济又十分可靠。
这种综合利用早已成为世界上所有电力部门优先采用的特有通信手段。
这次的课程设计通过电力线在波芯片设计一个电力线载波通信系统。
电力线载波通信具有广阔的应用前景但由于电力线的噪声和干扰对信道的污染很大，严重影响了低压电线载波通信的质量。
本文就电力线载波通信的优点缺点及发展现状进行了讨论，并分析了电力信道的噪声分类，特性及对我们信号的影响。
以及我们对噪声的滤波耦合等。
并且详细的介绍了电力线载波通信的具体实现形式方法和步骤最终形成一个系统达到我们的要求。
课程设计选用青岛东软的SSC1641的电力线载波芯片该芯片具有调制解条，a/d，d/a通信的功能，该芯片直接对信号数字信号处理，极大地提高了通信的可靠性。
文中包括了他的外围电路，信号放大，耦合，滤波等最终实现功能。
实现了接收电力线的含有噪声的信号，然后对这个信号滤波模数转换等处理后通过串行通信的方式发送到过单片机，单片机经过数据处理后通过LCD1602显示出来，并且也通过串行通信发送到PC机显示出来。
PC机或开关电路输入信号经过SSC1641处理后通过电力线发送。
这样一个系统阶完成了接收与发送信号，形成了一个通信系统。
关键字：电力线载波通信系统SSC1641 调制解调1、绪论1.1设计任务及要求电力线载波通信系统设计基本要求：下图一个电力线载波通信模块的结构组成，请看懂，并查阅资料了解电力线载波通信的原理和电力线载波芯片的技术资料。
根据系统结构，完成载波芯片外的其他器件选型、配套硬件电路设计（包括原理图、PCB图）、软件设计和仿真调试。
系统至少具备以下特性：1）开关量输入和输出各5路； 2）系统24V供电；3）具有通信状态指示功能； 4）有232、485或USB有线通信接口；5）断电继续工作能力； 6）其他自己发挥的功能。
1.2 设计思路此次课程设计要求基于SSC1641芯片设计一个电力线载波通信系统，能实现双向数据的收发功能，具有有线通信模块，使系统能跟PC的其他设备进行数据传输，具有现实模块，现实系统收发的数据，还具有五路数字信号输入和五路数字信号输出，并具有一定的断点继续工作能力。
基于以上功能，我们选用AT89C51作为处理器，选用LCD1602作显示屏，有线通信模块选用RS232，开关量入采用简单的开关电路控制信号的输入，开关量出采用继电器电路，并使用LM78xx作为变压系统将课题提供的24v点转为系统需要的电压，调制解调模块用课题要求的SSC1641芯片，并设计信号耦合于滤波电路对电力线上的信号耦合出来并进行滤波以滤除低频干扰信号，设计了输出放大滤波电路对调制后的模拟信号进行放大，还有过零检测电路，为信号过零点提供依据，作为相位判别。
对于单片机一对串行口需要接到两个外接对象的问题时，我们采用74LS153设计了一个硬件电路作为选择器，解决了这个问题。
整个系统基本达到了课题设计的要求，实现了所要求的各种功能。
2、系统组成和工作原理2.1 系统组成和各部分作用1、处理器AT89C51模块：合理配送输入输出数据，并通过软件配合实现将输入输出信号在LCD显示屏上显示出来。
2、LCD显示屏：对输入输出处理器的数据进行显示。
3、RS232有线通信模块：实现PC等外设对处理器输入信号。
4、信号输入相关处理电路模块：实现五路数字信号的输入。
5、继电器及其驱动转换电路模块：实现五路输出的数字信号来控制其他外接电路的功能。
6、串行通信对象选择电路：此电路实现处理器一个串行口同时连接到RS232与SCC1641上，保证数据传输的通畅。
7、SSC1641模块：对电力线上的模拟信号进行解调并传输到处理器模块，对处理器发送来的数字信号进行调制并输送到电力线上去。
8、输入信号滤波电路：对电力线上的模拟信号进行滤波，滤除低频干扰信号。
9、信号输出放大滤波电路：对调制后的模拟信号进行放大滤波，以便在电力线上传输。
10、过零检测电路：这部分电路的功能是把工频交流电的过零点时刻以脉冲的方式告知载波芯片，从而为分时通信以及相位判别提供依据。
11、降压电路：课题提供的是24v电压，而系统需要的是5v和12v电压，所以需要进行降压处理。
12、储电电路：此模块实现系统断电继续工作能力。
2.2系统工作原理本电力线载波通信系统由单片机、显示模块、输入输出电路、过零检测电路、载波耦合电路、信号输出放大电路、信号输入滤波电路、电力线载波通信芯片SSC1641等组成，具体电路实现详见硬件设计部分。
发送信号工作原理：信号输入电路输入信号，每路光耦的输入端发光二级管的正极接＋5V 电压，只要负极为低电平，就会使二极管导通，从而实现输入输出的光电耦合。
光耦输出端的发射极接地，集电极通过 4.7KΩ的电阻接＋5V 电压，同时通过模块电路接到单片机的P0.3~P0.7端。
LCD 通过P2口接收数据并显示，同时使P0.1输出高电平,P0.2口拉低，控制数据选择器74LS153，让串行数据输出端TXD与SSC1641数据接收端RXD1连通，处理器将信号发送给SSC1641进行调制。
，由第7管脚输出到信号放大滤波电路，对输入的信号进行放大，并经过简单的滤波之后，配合过零检测电路检测到工频交流电过零点时刻，将信号耦合电路耦合到电力线上，满足电力传输的要求，从而实现信号发送。
信号接收工作原理：信号耦合电路从电力线上耦合得到输入信号，输入滤波电路对信号进行滤波从而提高载波信号接收性能，滤波后的信号从第4管脚SSCIN输入后，经过低噪声放大器进行放大，放大后的信号经5管脚输出，进入C59、C53和C52构成的滤波器滤波后，由第6管脚输入，在经过两级可编程增益放大器放大后，进入模数转换器转换成数字信号。
令P0.0口输出低电平，SSC1641串行数据输出端TXD1与单片机数据接收端RXD 连通，将信号发送给单片机，通过软件控制将信号经P2口发送给LCD1602显示，同时由P1口输出信号控制继电器模块输出开关量。
RS232模块通过控制与上位机通信。
p0.0=0时，处理器接收RS232接口发送的数据当p0.1=0,p0.2=1时，处理器将信号发送给RS232接口。
电源模块为整个系统提供匹配电源，备用电源模块可以在外部供电与电池供电之间自动切换，实现断电继续工作能力。
3、系统硬件设计3.1 处理器模块电路图如下所示：1．AT89C51主要特性：·8031 CPU与MCS-51 兼容· 全静态工作：0Hz-24KHz · 4K字节可编程FLASH存储器(寿命：1000写/擦循环)· 三级程序存储器保密锁定· 128*8位内部RAM· 32条可编程I/O线· 两个16位定时器/计数器·6个中断源· 可编程串行通道· 低功耗的闲置和掉电模式· 片内振荡器和时钟电路2．管脚说明：VCC：供电电压。
GND：接地。
P0口：P0口为一个8位漏级开路双向I/O口，每脚可吸收8TTL门电流。
当P1口的管脚第一次写1时，被定义为高阻输入。
P0能够用于外部程序数据存储器，它可以被定义为数据/地址的第八位。
在FIASH编程时，P0 口作为原码输入口，当FIASH进行校验时，P0输出原码，此时P0外部必须被拉高。
P1口：P1口是一个内部提供上拉电阻的8位双向I/O口，P1口缓冲器能接收输出4TTL门电流。
P1口管脚写入1后，被内部上拉为高，可用作输入，P1口被外部下拉为低电平时，将输出电流，这是由于内部上拉的缘故。
在FLASH编程和校验时，P1口作为第八位地址接收。
P2口：P2口为一个内部上拉电阻的8位双向I/O口，P2口缓冲器可接收，输出4个TTL门电流，当P2口被写“1”时，其管脚被内部上拉电阻拉高，且作为输入。
并因此作为输入时，P2口的管脚被外部拉低，将输出电流。
这是由于内部上拉的缘故。
P2口当用于外部程序存储器或16位地址外部数据存储器进行存取时，P2口输出地址的高八位。
在给出地址“1”时，它利用内部上拉优势，当对外部八位地址数据存储器进行读写时，P2口输出其特殊功能寄存器的内容。
P2口在FLASH编程和校验时接收高八位地址信号和控制信号。
P3口：P3口管脚是8个带内部上拉电阻的双向I/O口，可接收输出4个TTL 门电流。
当P3口写入“1”后，它们被内部上拉为高电平，并用作输入。
作为输入，由于外部下拉为低电平，P3口将输出电流（ILL）这是由于上拉的缘故。
P3口也可作为AT89C51的一些特殊功能口，如下表所示：口管脚备选功能P3.0 RXD（串行输入口）P3.1 TXD（串行输出口）P3.2 /INT0（外部中断0）P3.3 /INT1（外部中断1）P3.4 T0（记时器0外部输入）P3.5 T1（记时器1外部输入）P3.6 /WR（外部数据存储器写选通）P3.7 /RD（外部数据存储器读选通）P3口同时为闪烁编程和编程校验接收一些控制信号。
3.2显示器模块电路图如下所示：LCD1602液晶显示屏基本参数：1602字符型LCD通常有14条引脚线或16条引脚线的LCD，多出来的2条线是背光电源线第1脚：VSS为地电源第2脚：VDD接5V正电源第3脚：V0为液晶显示器对比度调整端，接正电源时对比度最弱，接地电源时对比度最高，对比度过高时会产生“鬼影”，使用时可以通过一个10K的电位器调整对比度（建议接地，弄不好有的模块会不显示）第4脚：RS为寄存器选择，高电平时选择数据寄存器、低电平时选择指令寄存器。
第5脚：RW为读写信号线，高电平时进行读操作，低电平时进行写操作。
第6脚：E端为使能端，当E端由高电平跳变成低电平时，液晶模块执行命令第7～14脚：D0～D7为8位双向数据线。
第15～16脚：空脚（有的用来接背光）3.3继电器电路电路图如下所示：其基本功能是通过处理器输入的数字信号来控制继电器的开关选择来控制其他电路，是一种以弱电控制强电的电路基本单元电路图如下图所示主要技术参数型号： HK4100F-DC5V-SH1.触点参数：触点形式：1C（SPDT）触点负载： 3A 220V AC/30V DC阻抗：≤100mΩ额定电流： 3A电气寿命：≥10万次机械寿命：≥1000万次2.线圈参数：阻值(士10%)： 120Ω线圈功耗：0.2W额定电压：DC 5V吸合电压：DC 3.75V释放电压：DC 0.5V工作温度：-25℃～+70℃绝缘电阻：≥100MΩ线圈与触点间耐压：4000VAC/1分钟触点与触点间耐压：750VAC/1分钟3.4开关输入电路电路图如下所示：光耦器件及工作原理：单片机的输入输出口线是最容易引入干扰的地方；在严重干扰的情况下，需要将所有的口线光电隔离。
