变电站远方监控信息采集说明
辽宁电网220千伏及以上变电站监控信息管理规范20130225
辽宁电网220千伏及以上变电站监控信息管理规范20130225第一篇：辽宁电网220千伏及以上变电站监控信息管理规范20130225辽宁电网变电站监控信息管理规范第一章总则第一条为深化“调控一体化”工作，对辽宁电力调度控制中心（以下简称省调）和各地区电力调度控制中心（以下简称地调）监控系统所采集的监控信息进行规范与优化，统一设备运行监控信息的归类和描述，进一步加强设备监控管理工作，特制订本规范。
第二条本规范明确了辽宁电网66kV及以上变电站上送调控中心的监控信息的规范和优化原则，结合辽宁电网实际情况，对不必要的信息作了删除，对部分信息进行了合并优化。
为保证调度主站和变电站两端信息的一致性，变电站监控系统的监控信息命名应按照本规范附件中的各电压等级变电站典型监控信息表进行规范。
第三条本规范适用于辽宁电网66kV及以上变电站监控信息的设计、采集、调试、验收及运行监控全过程管理。
第二章信息分级管理第四条变电站监控信息分为事故-1级、异常-2级、越限-3级、变位-4级、告知-5级，分级原则如下。
（一）事故信息是反映各类事故的监控信息，需要实时监视、立即处理，包括：— 3 — 1．全站事故总信息； 2．单元事故总信息；3．各类保护、安全自动装置动作信息； 4．开关异常变位信息。
（二）异常信息是反映电网设备非正常运行状态的监控信息，需要实时监视、及时处理，包括：1．一次设备异常告警信息；2．二次设备、回路异常告警信息；3．自动化、通讯设备异常告警信息； 4．其它设备异常告警信息。
（三）越限信息是反映重要遥测量超出报警上下限区间的信息，需要实时监视、及时处理，其中重要遥测量包括有功、无功、电流、电压、主变油温、断面潮流等。
（四）变位信息是指各类开关、装置软压板等状态改变信息，该类信息直接反映电网运行方式的改变，需要实时监视。
（五）告知信息是反映电网设备运行情况、状态监测的一般提醒信息，主要包括主变运行档位变化、故障录波启动、油泵启动、刀闸变位等信息，该类信息需由运维人员定期查询。

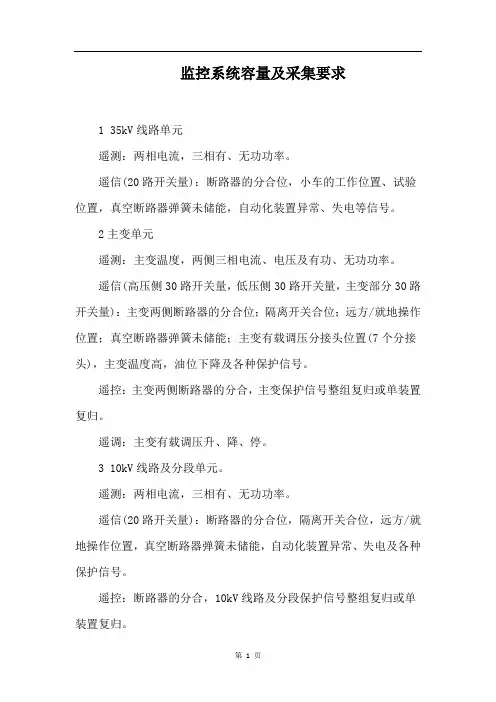

监控系统容量及采集要求
监控系统容量及采集要求1 35kV线路单元遥测：两相电流，三相有、无功功率。
遥信(20路开关量)：断路器的分合位，小车的工作位置、试验位置，真空断路器弹簧未储能，自动化装置异常、失电等信号。
2主变单元遥测：主变温度，两侧三相电流、电压及有功、无功功率。
遥信(高压侧30路开关量，低压侧30路开关量，主变部分30路开关量)：主变两侧断路器的分合位；隔离开关合位；远方/就地操作位置；真空断路器弹簧未储能；主变有载调压分接头位置(7个分接头)，主变温度高，油位下降及各种保护信号。
遥控：主变两侧断路器的分合，主变保护信号整组复归或单装置复归。
遥调：主变有载调压升、降、停。
3 10kV线路及分段单元。
遥测：两相电流，三相有、无功功率。
遥信(20路开关量)：断路器的分合位，隔离开关合位，远方/就地操作位置，真空断路器弹簧未储能，自动化装置异常、失电及各种保护信号。
遥控：断路器的分合，10kV线路及分段保护信号整组复归或单装置复归。
4 10kV电容器单元遥测：三相电流，三相无功功率。
遥信(20路开关量)：断路器的分合位，隔离开关合位，远方/就地操作位置，真空断路器弹簧未储能，自动化装置异常、失电及各种保护信号。
遥控：断路器的分合，保护信号远方复归。
5 公用系统遥测：35kV、10kV母线PT三相线电压、相电压及开口三角电压，主控室温度。
遥信(60路开关量)：35kV、10kV母线PT隔离开关合位, 10KV 站变隔离开关合位,10kV PT消谐报警信号,10kV母线接地信号，主控室及10kV配电室烟火报警信号，35kV、10kV计量电压母线失电信号,自动化装置异常、失电信号。
遥控：35kV、10kV电压并列装置的投退。
后台机设故障总复归。
6 交流电源系统遥测：切换前两台站用变三相电压，切换后交流母线三相电压及三相电流。
遥信(5路开关量)：10kV站用变隔离开关合位及切换信号，交流屏交流母线电压过高、过低信号、故障报警信号。
SCADA(电力监控)系统介绍
概述
SCADA又称远动（Supervisory Control And Data Acquisition），其定义是：监控和数据采集。
远动就是应用远程通信技术对远方运行设备进行监 视和控制，以实现远程信号、远程测量、远程控制和远 程调节等各项功能。
远动技术是随着生产过程自动化程度的日益提高而 发展起来的，是自动化技术与远程通信技术在电力生产 上的有机结合。
2020年7月23日
2
一、远动系统的特征 （一）远程性 远动系统远程性表现在系统使用了通讯技术。 （二）实时性
实时性：是指数据采集能及时反应到调度所；调度所的 控制命令也能及时下达到控制对象。
远动技术是一门综合技术，它是应用电力技术、计算机 技术、现代通讯技术在供电系统中的应用。
2020年7月23日
2.1 数据采集
控制中心监控系统实时采集的信息包括：模拟量、状态 量、控制量。
2.2 数据处理
信息采集后需在监控计算机进行显示，由计算机监控系 统软件完成数据的处理工作。
3
二、远动系统的功能和优越性
（一）远动系统的功能
1.遥控。调度所对远方变电站的被控对象（如开关等）进行操作。
2.遥测。将变电站的被测对象（如电流、电压等）传送到调度所。
3.遥信。将变电站的被控对象（如开关位置信号等）传送到调度 所。
4.遥调。调度所对远方变电站的被控对象的工作状态和参数（如 变压器的输出电压等）进行调整。
10
2、调度员工作站
用于调度人员的日常控制、监视、和调度管理工作。
3、系统维护工作站
用于维护系统软件、定义系统运行参数、定义系统数 据库及编辑、修改、增扩人机界面画面等工作；并同时具 有网络管理功能，对全线网络设备进线设置和管理。当两 台调度员工作站故障时，可作为备用临时替代调度员工作 站使用。

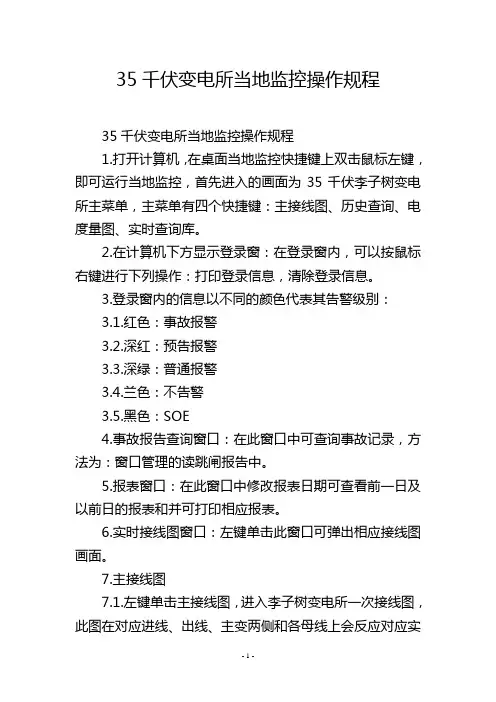

35千伏变电所当地监控操作规程
35千伏变电所当地监控操作规程35千伏变电所当地监控操作规程1.打开计算机，在桌面当地监控快捷键上双击鼠标左键，即可运行当地监控，首先进入的画面为35千伏李子树变电所主菜单，主菜单有四个快捷键：主接线图、历史查询、电度量图、实时查询库。
2.在计算机下方显示登录窗：在登录窗内，可以按鼠标右键进行下列操作：打印登录信息，清除登录信息。
3.登录窗内的信息以不同的颜色代表其告警级别：3.1.红色：事故报警3.2.深红：预告报警3.3.深绿：普通报警3.4.兰色：不告警3.5.黑色：SOE4.事故报告查询窗口：在此窗口中可查询事故记录，方法为：窗口管理的读跳闸报告中。
5.报表窗口：在此窗口中修改报表日期可查看前一日及以前日的报表和并可打印相应报表。
6.实时接线图窗口：左键单击此窗口可弹出相应接线图画面。
7.主接线图7.1.左键单击主接线图，进入李子树变电所一次接线图，此图在对应进线、出线、主变两侧和各母线上会反应对应实时遥测量，对应刀闸、开关上反映实时位置量(绿色表示分位，红色表示合位〕。
在对应开关上可进行遥控操作。
操作方法如下：将鼠标移至遥控选项，画面弹出遥控合或遥控分对话框，您可以在该框上单击鼠标左键选择操作人，监护人输入口令确定对该开关进行相应的遥控。
选择人工置合、人工置分，可以改变遥信对象的状态，通过自动刷新可以恢复。
当对某一遥信量进行人工置合、人工置分时，遥信量的颜色会发生变化。
具体的操作程序如下：7.1.1.1.检查各开关保护装置远方/就地控制开关是否在远方状态，开关柜远方/就地控制手把是否在远方状态，手把为远方状态时才可遥控操作。
7.1.2.在后台机上，将鼠标指向断路器图标，点击鼠标右键，随后弹出选择对话框。
鼠标移动到遥控，用鼠标左键点击遥控类型，选择操作员名称输入操作密码，点击确认;再选择监护员名称输入监护密码，点击确认。
7.1.3.3.在弹出的对话框内输入遥控的开关数字编号，点击确认，如开关数字编号输入正确会进入下一步操作，否则会报开关号不正确，遥控自动撤消。
变电站远方监控信息采集说明
附件1:变电站远方监控信息采集说明为更好地监视变电站设备运行状态及工况，保障电网和设备的安全运行，特制定《变电站远方监控信息采集规范（试行）》，旨在统一设备运行监视、控制信号的种类和信息量配臵标准，并以此规范变电站及电网监控中心计算机监控系统各信息量表述，更好地满足生产运行的需要。
本信号采集规范经过广泛调研并经各相关职能部门审核，对电网监控中心等远方监控系统需采集的信号进行了优化，对不必要的信号作了相应合并和删除，要求采集的信号都是必须和必要的，新建工程应按此执行，已运行变电站应结合生产改造逐步进行完善。
在信息配臵过程中发生与该规范不一致的情况时，应经过设备主管部门同意方可变更。
一、变电站远方监控信号的类别根据信号处理的危急程度及信号特点，将监视的开关量信号分为四类，在监控系统上实现分类显示。
1．事故信号（A类）反应事故的信号、开关变位信号：（1）保护动作信号（2）开关事故跳闸（3）重合闸动作（4）单元事故信号2．告警信号（B类）反应有关设备失电、闭锁、异常、告警等信号，需要立即关注并进行处理。
（1）开关机构告警信号，包括弹簧未储能、分合闸闭锁、油泵打压频繁等（2）SF6压力低告警、闭锁，包括开关压力低、GIS气室压力低等（3）保护装臵异常信号（4）控制回路断线信号（5）模拟量越限信号（6）其他异常告警信号3．变位信号（C类）反应刀闸、接地刀闸的变位信号，由于操作引起的开关变位等。
4．提示信号（D类）一般的提醒告知信号，不需要进行处理。
AVC或VQC自动调节时，电容器、电抗器开关的分合、主变分接头档位变化等都应列入D类信号，以减少监视工作量。
二、部分遥信的说明（一）遥信量配臵的一般原则1．具备取硬接点信号条件的应取硬接点信号，尤其对于保护动作、装臵异常、控制回路断线等信号应优先采集硬接点信号。
2．采集规范表中列出了各类装臵应采集的信号，具体配臵信号时应按照各套装臵分别配臵。
3．开关位臵宜采集常开、常闭两付接点，以便相互校验，确保可靠指示设备位臵状态。

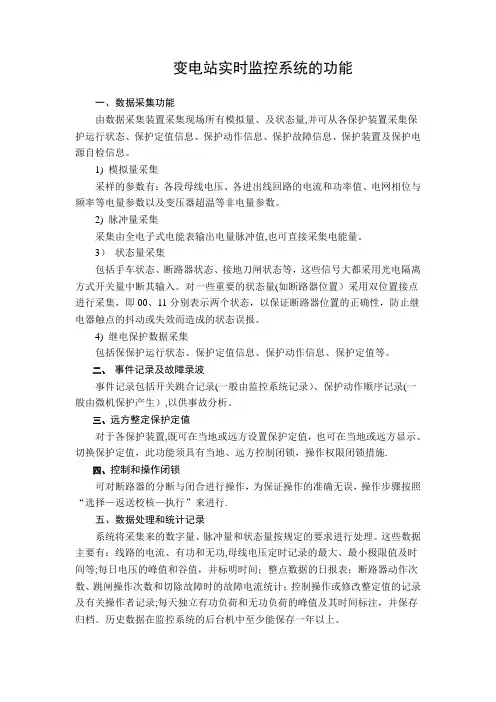

变电站实时监控系统的功能要求
变电站实时监控系统的功能一、数据采集功能由数据采集装置采集现场所有模拟量、及状态量,并可从各保护装置采集保护运行状态、保护定值信息、保护动作信息、保护故障信息、保护装置及保护电源自检信息。
1) 模拟量采集采样的参数有：各段母线电压、各进出线回路的电流和功率值、电网相位与频率等电量参数以及变压器超温等非电量参数。
2) 脉冲量采集采集由全电子式电能表输出电量脉冲值,也可直接采集电能量。
3）状态量采集包括手车状态、断路器状态、接地刀闸状态等，这些信号大都采用光电隔离方式开关量中断其输入。
对一些重要的状态量(如断路器位置）采用双位置接点进行采集，即00、11分别表示两个状态，以保证断路器位置的正确性，防止继电器触点的抖动或失效而造成的状态误报。
4) 继电保护数据采集包括保保护运行状态、保护定值信息、保护动作信息、保护定值等。
二、事件记录及故障录波事件记录包括开关跳合记录(一般由监控系统记录）、保护动作顺序记录(一般由微机保护产生）,以供事故分析。
三、远方整定保护定值对于各保护装置,既可在当地或远方设置保护定值，也可在当地或远方显示、切换保护定值，此功能须具有当地、远方控制闭锁，操作权限闭锁措施.四、控制和操作闭锁可对断路器的分断与闭合进行操作，为保证操作的准确无误，操作步骤按照“选择—返送校核—执行”来进行.五、数据处理和统计记录系统将采集来的数字量、脉冲量和状态量按规定的要求进行处理。
这些数据主要有：线路的电流、有功和无功,母线电压定时记录的最大、最小极限值及时间等;每日电压的峰值和谷值，并标明时间；整点数据的日报表；断路器动作次数、跳闸操作次数和切除故障时的故障电流统计；控制操作或修改整定值的记录及有关操作者记录;每天独立有功负荷和无功负荷的峰值及其时间标注，并保存归档。
历史数据在监控系统的后台机中至少能保存一年以上。
六、系统的自诊断检测功能系统的各个功能装置如控制装置、保护装置数据、采集装置等都具有自诊断检测功能，所有控制、保护、数据采集等主要单元设备出现故障时，都应该能自诊断出故障部位；具有失电自检、失电保护、自复位至原态的能力.当数据采集装置出现非法错误时，应能输出错误信息，对故障单元进行报警和闭锁，以保证其它部分能正常工作.当系统的在线诊断出现故障时，应能完成自动报警，并将故障内容和故障时间记录在事件一览表中。
#3第三章 厂站监控信息的采集
第三章厂站监控信息的采集第一节遥测信息的采集（讲稿）第二节遥信信息的采集变电站中的状态量信息主要包括传统概念的遥信信息和自动化系统设备运行状态信息等。
在变电站综合自动化系统中，不仅要采集表征电网当前拓扑的开关位置等遥信信息，还要将反映测量、保护、监控等系统工作状态的信息进行采集、监视。
一、遥信信息及其来源遥信信息用来传送断路器、隔离开关的位置状态，传送继电保护、自动装置的动作状态，以及系统、设备等运行状态信号，如厂站端事故总信号，发电机组开、停状态信号以及远动终端、通道设备的运行和故障等信号。
这些位置状态、动作状态和运行状态都只取两种状态值。
如开关位置只取“合”或“分”，设备状态只取“运行”或“停止”。
因此，可用一位二进制数即码字中的一个码元就可以传送一个遥信对象的状态。
1．断路器状态信息的采集断路器的合闸、分闸位置状态决定着电力线路的接通和断开，断路器状态是电网调度自动化的重要遥信信息。
断路器的位置信号通过其辅助触点QF引出，QF触点是在断路器的操动机构中和断路器的传动轴联动的，所以，QF触点位置和断路器位置一一对应。
2．继电保护动作状态的采集采集继电保护动作的状态信息，就是采集继电器的触点状态信息，并记录动作时间，对调度员处理故障及事后的事故分析有很重要的意义。
3．事故总信号的采集发电厂或变电站任一断路器发生事故跳闸，就将启动事故总信号。
事故总信号用以区别正常操作和事故跳闸，对调度员监视系统运行十分重要。
事故总信号的采集同样是触点位置的采集。
4．其它信号的采集当变电站采用无人值班方式运行后，还要增加包括大门开关状态等多种遥信信息，可参阅本章第一节。
二、遥信采集电路由上述分析可见，断路器位置状态，继电保护动作信号以及事故总信号，最终都可以转化为辅助触点或信号继电器触点的位置信号，故只要将触点位置采集进来就完成了遥信信息的采集。
图2-25所示就是遥信信息采集的输入电路。
图2-25 遥信信息输入电路为了防止干扰，在二次回路的触点信息输入时要采取隔离措施，目前常用光电耦合器实现内外的电气隔离。
最新3第三章厂站监控信息的采集汇总
3第三章厂站监控信息的采集第三章厂站监控信息的采集第一节遥测信息的采集（讲稿）第二节遥信信息的采集变电站中的状态量信息主要包括传统概念的遥信信息和自动化系统设备运行状态信息等。
在变电站综合自动化系统中，不仅要采集表征电网当前拓扑的开关位置等遥信信息，还要将反映测量、保护、监控等系统工作状态的信息进行采集、监视。
一、遥信信息及其来源遥信信息用来传送断路器、隔离开关的位置状态，传送继电保护、自动装置的动作状态，以及系统、设备等运行状态信号，如厂站端事故总信号，发电机组开、停状态信号以及远动终端、通道设备的运行和故障等信号。
这些位置状态、动作状态和运行状态都只取两种状态值。
如开关位置只取“合”或“分”，设备状态只取“运行”或“停止”。
因此，可用一位二进制数即码字中的一个码元就可以传送一个遥信对象的状态。
1．断路器状态信息的采集断路器的合闸、分闸位置状态决定着电力线路的接通和断开，断路器状态是电网调度自动化的重要遥信信息。
断路器的位置信号通过其辅助触点QF引出，QF触点是在断路器的操动机构中与断路器的传动轴联动的，所以，QF触点位置与断路器位置一一对应。
2．继电保护动作状态的采集采集继电保护动作的状态信息，就是采集继电器的触点状态信息，并记录动作时间，对调度员处理故障及事后的事故分析有很重要的意义。
3．事故总信号的采集发电厂或变电站任一断路器发生事故跳闸，就将启动事故总信号。
事故总信号用以区别正常操作与事故跳闸，对调度员监视系统运行十分重要。
事故总信号的采集同样是触点位置的采集。
4．其它信号的采集当变电站采用无人值班方式运行后，还要增加包括大门开关状态等多种遥信信息，可参阅本章第一节。
二、遥信采集电路由上述分析可见，断路器位置状态，继电保护动作信号以及事故总信号，最终都可以转化为辅助触点或信号继电器触点的位置信号，故只要将触点位置采集进来就完成了遥信信息的采集。
图2-25所示就是遥信信息采集的输入电路。
新疆电网变电站运行监控数据采集规范(试行)
d)GIS本体动作信号：各气室SF6压力低报警、闭锁信号；
e)断路器机构动作信号：
1)液压机构：油压低分闸闭锁、油压低合闸闭锁、漏氮报警、漏氮总闭锁、油泵打压超时信号；
2)气动机构：气压低分、合闸闭锁、气泵打压超时信号；
3)弹簧机构：机构弹簧未储能。
b) UPS交、直流失电、旁路断电，UPS及逆变装置故障信号等；
c) 防误操作电源失压告警信号；
d)装置通信中断信号；
e) 装置异常运行告警信号；
f)GPS告警信号：失步、异常告警、失电、秒脉冲；
g) 消弧线圈：手动/自动、档位到头、过补偿、接地选线。
遥控
a) 一次设备断路器（合、分、同期合）、所有电动操作隔离开关及接地刀闸；
4.2信息名称应根据规范的调度命名进行定义，符合安全规程和调度规程的要求。各段母线应描述为罗马数字的“Ⅰ段、Ⅱ段、Ⅲ段、Ⅳ段母线”；各主变应描述为汉字的“＃1、＃2、＃3、＃4主变”；各相应描述为“A相、B相、C相”。详见附录一220kV及以下变电站监控配置表。
举例如下：
对于＃1主变压器，应为：＃1主变；
b) 电压无功自动补偿控制装置投入/退出、复归；
c) 继电保护及自动装置、通道设备信号复归；
d) 各主变中性点接地刀闸；
e) 各主变有载调压分接头开关升/降、急停；
f) 高频保护自发信启动；
g) 软压板投退。
监
遥测
a) 主变：主变各侧有功、无功和各侧分相电流，分接头位置和主变温度，功率因数；
b) 母分（联）：有功、无功和分相电流，功率因数；
DL/T860变电站通信网络和系统
DL/T5002-2005地区电网调度自动化设计技术规程
电网监控及信息采集
电网监控概述
省调
通信
地调
监控员 自动化
配调
运维 县调
18
电网监控概述
省调控中心、各地区电网调控中心、运维人员之间业务联系：
1.正常操作时，省调控中心值班调度员承担省管辖范围内的 操作任务，需遥控操作，将调度指令直接下达至相应调 控中心值班监控员，其它操作直接向运维人员下达。遇 有操作时，运维人员应提前到达现场，向相应调控中心 申请操作；
2.在异常或事故情况下，为快速恢复供电，在运维人员到站 前，调控中心进行事故或异常的先期处理。运维人员到 站后，调控中心向站内运维人员下达事故处理指令，运 维人员应接令执行。
19
电网监控概述
监控日常业务
监控员业务联系的基本规则
➢ 进行调度业务联系时，必须使用普通话及调度术语，互报 单位、姓名。严格执行下令、复诵、录音、记录和汇报制 度，受令人在接受调度指令时， 应主动复诵调度指令并 与发令人核对无误，待下达下令时间后才能执行；指令执 行完毕后应立即向发令人汇报执行情况，并以汇报完成时 间确认指令已执行完毕。
监控值班员就是各级电网安全运行的眼睛，是各类异常、 事故情况的第一发现人。
对电网进行实时监控是监控员值班工作的重要内容，它是 指对变电站的主要电气设备、输配电线路及二次系统的运行 工况进行监视。通过运行监视，值班员可以随时掌握变电站 设备的运行工况，以便及时发现设备异常和不正常工作状态。 它对防止设备过载、运行参数越限、保证电压质量、发现设 备异常和防止事故发生，确保电网安全运行都是至关重要的。
电网监控信息的采集
调度自动化系统的基本功能
能量管理系统（EMS） 能量管理系统是电力系统监控与控制的硬
件以及软件的总称，主要包括数据采集与监控 （SCADA）、自动发电控制与经济调度控制 （AGC/EDC）、电力系统状态估计与安全分析 （SE/SA）、调度员模拟培训（DTS）等。
CSC-2000变电站自动监控系统使用说明书
CSC-2000变电站自动化系统监控软件使用说明书前言主要内容：本手册主要介绍了CSC-2000变电站自动化系统的技术特点、主要技术指标和主要功能；CSM-100C监控软件的使用说明，包括如何启动、如何查看历史报警、如何对分类报警及信息进行检索、如何进行检修、如何管理打印机、如何复位音响、如何解锁五防、如何进行事故追忆、如何修改实时库参数、如何监视报文、如何生成运行日志、如何管理报表和曲线、如何查看人工置数点列表、如何备份和恢复等；CSM-200C工程师站的使用说明，包括工程师站的启动说明、继保工程师站的功能、录波后台的功能等；网络发布软件的使用说明，包括其如何配置、如何登录以及WEB的功能。
面向对象：本手册适用于现场管理人员和操作人员适用版本：CSC-2000变电站自动化系统监控软件3.00版本目录1 概述 (1)1.1 CSC-2000变电站自动化系统技术特点 (1)1.1.1 分层分布式系统与按间隔的设计 (1)1.1.2系统支撑平台 (1)1.1.3系统软件 (1)1.1.4图形系统 (1)1.1.5系统结构示意图 (2)1.1.6成熟的变电站自动化系统通信网络技术 (4)1.1.7保护设备全面支持四遥功能 (4)1.1.8远动信息直采直送 (4)1.1.9基于测控网络的系统级综合防误闭锁 (5)1.2系统的主要技术指标 (5)1.3CSM-100C监控软件的主要功能 (6)1.3.1数据采集与处理 (6)1.3.2报警处理 (7)1.3.3事件顺序记录及事故追忆功能 (8)1.3.4开关量控制操作和同期检测 (8)1.3.5在线计算及制表 (9)1.3.6图形生成及显示打印 (10)1.3.7与其他系统和设备接口 (11)1.3.8系统自诊断和自恢复 (11)1.3.9维护功能 (12)2 CSM-100C监控软件使用说明 (14)2.1启动CSM-100C监控软件 (14)2.2历史报警浏览 (20)2.3分类报警及信息检索 (23)2.3.1分类报警 (23)2.3.2信息检索 (24)2.4检修窗口 (25)2.5打印机管理 (25)2.6复位音响 (26)2.7五防解锁 (26)2.8事故追忆 (28)2.9实时库参数修改 (28)2.9.1检修间隔 (29)2.9.2遥测量控点定义 (30)2.9.3遥信量控点定义 (31)2.9.4遥控量控点定义 (31)2.10报文监视 (32)2.11运行日志 (33)2.11.1日期设定 (34)2.11.2生成运行日志 (34)2.11.3浏览运行日志 (35)2.11.4打印运行日志 (36)2.11.5保存运行日志 (36)2.12报表管理 (37)2.12.1报表的启动方式 (37)2.12.2报表分类 (38)2.12.3报表功能 (39)2.12.4召唤报表 (40)2.13曲线 (42)2.14人工置数点列表 (44)2.15其它设置 (45)2.16遥控说明及实例演示 (45)2.16.1遥控类别 (45)2.16.2遥控方式 (45)2.16.3开关刀闸遥控实例 (46)2.17备份与恢复 (50)3 继保工程师站 (51)3.1启动工程师站 (51)3.2主界面组成 (51)3.3工程师站功能介绍 (51)3.3.1继保工程师站功能介绍 (51)3.3.2录波后台功能介绍 (56)3.3.3录波分析软件使用 (59)4 五防 (63)4.1.五防配置及功能 (63)4.2.五防参与遥控 (65)5 网络发布 (66)5.1配置 (66)5.2登录WEB服务器 (66)5.3网络数据发布包括以下内容 (66)6 实时库工具 (71)6.1启动实时库工具－Wiztool (71)6.2用户登陆 (71)6.3实时库生成工具WizTool功能菜单 (72)6.4功能说明 (72)CSC-2000变电站自动化系统监控软件使用说明书1概述1.1 CSC-2000变电站自动化系统技术特点CSC－2000综合自动化系统适用于10kV——500kV各种电压等级变电站升压开关站监视与控制、继电保护、自动化装置等综合自动化系统。
变电站综合自动化技术第二章第五节 变电站状态信息的采集
毫秒（高）
秒
取得
分
时
日
对象号（低）
பைடு நூலகம்
合/分 对象号（高）
4.遥信采集中的误遥信及其克服
遥信采集原理很简单，但实际容易发生不真实的遥信变位信号
误遥信类别：
第一类是触头（继电器或辅助开关）抖动，经光耦合成为连续 几个遥信信号。“延时重测”克服
当发现某遥信变位时，首先 将它记录下来，然后找到它 的时限值并进行计时，经时 限值到延时，再次判别该遥 信位状态，如果变为真实， 保留记录，否则忽略记录。 -----CPU开销大
3.遥信变位的鉴别和处理 鉴别：遥信扫描输入的8个信息与存放遥信的数据区相对应8个 信息相比较（异或运算），如果现状码与原状码相同，得到的 变位信息码全为0，否则有1。
原状码
10011111
现状码 1 0 0 1 0 1 1 0
变为信息码 0 0 0 0 1 0 0 1
码位序号
76543210
必须进行处理：
3.事故总信号的采集 只要有断路器事故跳闸，就要启动事故总信号-----中央信 号，告诉调度员出现事故了。也是触点位置的采集。
4.其它信号的采集 如大门打开信号等。
二、遥信采集电路
断路器位置状态、继电保护、事故总信号可以转化为辅助触点或继 电器触点的位置信号，只要将触点位置信号采集，完成遥信信息的 采集。
第五节 变电站状态量信息 的采集
包括开关位置以及反映测 量、保护、监控等系统工 作状态的信息
一、遥信信息及其来源
1.断路器状态信息的采集
断路器的动作可改变电网 的结构，是重要的遥信信 息。其辅助开关的触点可 以反映其状态，因为辅助 开关与断路器的传动轴联 动的。
有关500kV变电站远方集中监控方案探究
有关500kV变电站远方集中监控方案探究摘要：本文依据500kv变电站在其运行过程中，实时监控等科技项目的分析与研究，提出了变电站内部的监控系统应在符合安全以及可靠和实现先进的标准之上，确保其检测、维修简单方便。
此外监控系统内部的构建模型可以依据一定流程，将其内部的集控系统以及调度系统有机的结合统一起来，另外其系统大都选用全网络结构以及相应的功能式分布设计。
文章结合在监控系统设计以及操作过程中存在的问题与现状，对如何做好企业的集中监控进行详细的探究与讨论。
关键词：变电站 500kv 集中监控全网路结构探究与讨论中图分类号：tm76 文献标识码：a 文章编号：1007-9416（2012）11-0027-01在当前的500kv变电站的正常运行过程中，要想真正意义的实现无人值班，除了要不断的完善和优化变电站自身性能之外，还应构建一个功能齐全的远程监控中心。
因此一个科学合理的设计方案以及功能齐全、运行稳定和技术先进的监控系统，是变电站在运行过程中实现无人值班的有力保证和重要前提。
而且同现阶段的220kv 的变电站相对比，它在调度管理以及业务需求等方面都存在的明显不同，这也就对当前的远程监控系统的信息处理以及系统方法的开展和实施提出了更高的要求。
文章结合在监控系统设计以及操作过程中存在的问题与现状，对如何做好企业的集中监控进行详细的探究与讨论。
1、基本原则一般来讲，监控系统的任务主要是对变电站的实际运行进行有效的监控与管理，并实时接收遥信以及遥测等信息，并对主要电力设备的运行状况以及运行环境进行实时监视，同时在变电站运行中对某些电力设备进行相关的远程遥控操作，另外在作业过程中，并积极完成上级下达的相关调度计划以及申请和命令等。
500kv变电站在运行过程中，其内部的远方集控系统要在符合安全以及稳定和实时等标准的基础之上，保证其易于作业维护。
（1）安全性。
安全性是监控系统正常运行的基础，不但涉及到操作系统，同时也包含应用软件以及网络通信和安全防护等诸多方面。
变电站和集控中心信号采集规范(试行)
秦皇岛电力公司执行《华北电网无人值班变电站和集控中心信号采集规范（试行）》实施细则目录前言 (4)1.变电站信号分类 (5)2.各电压等级变电站与集控中心“遥控”信号 (6)3.各电压等级变电站与集控中心“遥信”信号 (6)4.各电压等级变电站与集控中心“遥测”信号 (11)附录A：秦皇岛地区电网各电压等级变电站与集控中心“遥控”信号配置表 (13)一、220kV输电线路断路器设备单元“遥控”信号配置表(开关量位置信号) (13)二、35～110kV输电线路断路器设备单元“遥控”信号配置表(开关量位置信号) (13)三、6～35kV配电线路小车式开关柜单元“遥控”信号配置表(开关量位置信号) (14)四、35～220kV母联设备单元“遥控”信号配置表(开关量位置信号) (14)五、35～220kV母线设备单元“遥控”信号配置表(开关量位置信号) (15)六、6～35kV母线小车式开关柜设备单元“遥控”信号配置表(开关量位置信号) (16)七、全站“遥控”量信号配置表 (16)附录B：秦皇岛地区电网220kV及以下电压等级变电站与集控中心“遥信”信号配置表.. 18一、220kV输电线路设备单元“遥信”信号配置表(开关量信号) (18)1.断路器、操作机构和SF6电流互感器等一次设备本体信号 (18)2.220kV输电线路微机型继电保护装置及二次回路信号 (19)3.220kV输电线路设备测控单元信号 (21)二、110kV输电线路设备单元“遥信”信号配置表(开关量信号) (22)1.一次设备本体信号 (22)2.110kV输电线路微机型继电保护装置及二次回路信号 (22)3.110kV输电线路设备测控单元信号 (23)三、6～35kV配电线路设备单元“遥信”信号配置表(开关量信号) (23)1.6～35kV配电线路断路器本体信号 (23)2.6～35kV配电线路微机保护装置及二次回路信号 (24)四、主变设备单元“遥信”信号配置表(开关量信号) (25)1.主变各侧断路器及TA 本体信号 (25)2.主变本体非电气量信号 (25)3.主变冷却系统信号 (26)4.主变微机型保护及二次回路电气量信号 (27)5.主变压器测控单元信号 (30)五、220kV母联设备单元“遥信”信号配置表(开关量信号) (31)1.220kV母联设备单元断路器本体信号 (31)2.220kV母联微机型保护装置及二次回路信号 (31)3.220kV母联设备测控单元信号 (32)六、110kV母联设备单元“遥信”信号配置表(开关量信号) (32)1.110kV母联设备单元断路器本体信号 (32)2.110kV母联微机型保护装置及二次回路信号 (32)3.110kV母联设备测控单元信号 (32)七、6～35kV电力电容器设备单元“遥信”信号配置表(开关量信号) (32)1.6～35kV电力电容器设备电源一次设备本体信号 (33)2.6～35kV电力电容器微机保护装置及二次回路信号 (33)八、6～35kV分段断路器设备单元“遥信”信号配置表(开关量信号) (34)1.6～35kV分段断路器设备电源一次设备本体信号 (34)2.6～35kV分段断路器微机保护装置及二次回路信号 (34)九、220/110kV母线设备单元“遥信”信号配置表(开关量信号) (35)1.220/110kV母线设备单元微机保护装置及二次回路信号 (35)2.220/110kV母线设备单元测控单元信号 (36)十、6～35kV母线设备单元“遥信”信号配置表(开关量信号) (36)十一、直系统设备单元“遥信”信号配置表(开关量信号) (37)十二、站用变交流系统设备单元“遥信”信号配置表(开关量信号) (38)十三、消弧线圈设备单元“遥信”信号配置表(开关量信号) (38)十四、公用信号单元“遥信”信号配置表(开关量信号) (39)十五、变电站调度AVC系统“遥信”信号配置表(开关量信号) (40)附录C：秦皇岛地区电网各电压等级变电站与集控中心“遥测”信号配置表 (42)一、110～220kV输电线路设备单元“遥测”信号配置表(模拟量信号) (42)二、6～35kV输电线路设备单元“遥测”信号配置表(模拟量信号) (42)三、110～220kV母联断路器设备单元“遥测”信号配置表(模拟量信号) (42)四、6～35kV分段断路器设备单元“遥测”信号配置表(模拟量信号) (42)五、主变设备单元“遥测”信号配置表(模拟量信号) (43)六、6～35kV电力电容器设备单元“遥测”信号配置表(模拟量信号) (43)七、6～220kV母线设备单元“遥测”信号配置表(模拟量信号) (44)八、直流系统设备单元“遥测”信号配置表(模拟量信号) (44)九、站用变380V交流系统设备单元“遥测”信号配置表(模拟量信号) (44)前言为了认真贯彻《华北电网无人值班变电站和集控中心信号采集规范（试行）》(华北电网生技〔2011〕7 号)，适应快速发展中的秦皇岛地区电网发展需要，进一步统一设备运行监视信号的种类和描述信息技术标准，规范地区变电运行事故信息、告警信息和其他监测信息，提高秦皇岛地区电网事故处理信息报送速度，特组织专业技术人员编制了“执行《华北电网无人值班变电站和集控中心信号采集规范（试行）》实施细则”(以下简称“本细则”)，现予印发执行。
变电站综合自动化系统名词解释
系统：通过执行规定功能来实现某一给定目标的一些相互关联单元的组合。
自动：在一个限定任务内自行动作(无需操作人员)。
自动化：采用自动装置改进设备以减少人的干预.控制：在系统中，为某一特定目的而执行的操作。
在变电站中控制包括：断路器、隔离开关的操作，变压器分接头的调节、保护定值修改，特殊控制。
监控:通过对系统或设备进行连续或定期的监测来核实功能是否被正确执行,并使它们的工作状况适应于变化的运行要求。
自动控制：无需人去直接或间接操作执行装置的控制方式。
自动控制装置：由一个或多个继电器或逻辑元件组合在一起，预定完成某项规定自动化功能的设备。
自动切换装置：在变电站中按照规定的程序预定起动操作断路器和或隔离开关的自动控制装置。
信息：人们根据表示数据所用的约定而赋于数据的意义.信息容量：调度中心、主站或子站可处理的各种远动信息的总和。
状态信息：双态或多态运行设备所处状态的信息。
监视信息：将子站设备的状态或状变传送到主站的信息.事件信息：有关运行设备状态变化的监视信息。
遥信信息：指发电厂、变电站中主要的断路器和隔离开关的位置状态信号，重要继电保护与自动装置的动作信号，以及一些运行状态信号等。
遥控信息：指通过远程指令遥控发电厂或变电站中的各级电压回路的断路器、投切补偿装置、调节主变压器分头、自动装置的投入和退出、发电机的开停等。
通信：在信息源和受信者之间交换信息。
串行通信：两台设备之间(或称点对点之间)通过单一通道串行传输信息的一种方式并行通信：两台设备之间(或称点对点之间)通过多个通道并行传输信息的一种方式光纤通信：在光导纤维中传送信息的一种有线通信方式。
告警：当发生某些不正常状态，需提醒人们注意而使用的信息。
总告警：全部单独告警汇总成的告警。
成组告警：若干单独告警汇总成的告警。
遥测：指运用通信技术传输所测变量之值。
遥信：指对状态信息的远程监视。
遥控：指具有两个确定状态的运行设备进行的远程操作。
遥调：指对具有不少于两个设定值的运行设备进行的远程操作。
浅析变电站监控系统遥测数据的采集和通信原理
浅析变电站监控系统遥测数据的采集和通信原理【摘要】电力是国家经济发展和人类生活不可或缺的重要部分，而变电站是电力系统中输电和配电的集结点，是电力系统的重要组成部分。
随着现代科技技术的创新和经济的迅速发展，变电站监控系统更是电力系统中的核心，而遥测数据采集和通信网络更是变电站监控系统中的重要部分，通过阐述变电站系统中遥测信息内涵，介绍变电站监控系统中遥测数据采集的基本装置模式以及通信装置、运动装置和以及遥测数据故障处理方法，从而使得遥测数据采集和处理更加数字化、自动化、智能化、高效化和可靠性，进而促进变电站电力系统的完善，推动整个国家电力系统的进步和发展。
【关键词】变电站监控系统；遥测数据；通信近年来，随着计算机技术、网络技术和信息技术的迅速发展，变电站监控系统中遥测数据的采集和处理系统不断更新和完善，从而使得使得变电站的遥测数据采集和处理系统更加高效、安全稳定和可靠。
而IEC61850标准等在变电站监控系统遥测数据采集处理和通信模式中发挥了很大的作用，使得数据更加快捷的接入和处理，也使得通信原理更加可靠性和高效性，进而促进变电站监控系统不断完善和进步。
1.变电站监控系统中的遥测数据信息变电站（英文称Substation），是电力系统中输电和配电的集结点。
目前的变电站监控体统是一种智能化、数字化、自动化和网络化的系统。
变电站系统中的遥测数据信息是指利用远动的遥测功能采集的数据信息，遥测数据信息的传输主要是通过多种渠道与装置将遥测数据的各种参数传送到变电站的，遥测数据信息主要分为电量与非电量两种形式，其中电量主要包括母线电压、系统频率、电流流动电力设备（即发电机与变压器）以及输电线的有功功率、无功功率和电流，而非电量主要包括发电机机内温度和水电厂水库的水位等。
这些信息中电量的电流、电压与功率是随着时间变化的，而电量中的电流、电压以及功率变量主要通过互感器与变送器将要遥测的交流强电信号变成0-5V或0-10mV的直流信号，之后再送入变电站的监控系统，或者也可以将要遥测的交流强电信号变成幅度较小的直流信号进而送入监控系统，之后再由监控系统进行交流信号采样。
变电站运行监视信号采集说明书及测控(整理稿子)
变电站运行监视信号分类管理要求为更好地监视变电站设备运行状态及工况，保障电网和设备的安全运行，特制定《变电站运行监视信号采集规》，旨在统一设备运行监视信号的种类和描述，更好地满足生产运行的需要。
一、变电站运行监视信号的类别（一）遥信类信号根据信号处理的危急程度及信号特点，将监视的开关量信号分为五类，在监控系统上实现分类显示。
1、事故信号（A类）反应事故的信号及相应断路器变位信号：1）非正常操作引起的断路器断路器分、合动作信号；2）各类电量和非电量保护动作信号；3）各设备间隔（或整站）的事故总信号；4）主变消防系统动作信号；对应的监控系统动作：记录历史库，语音告警、事故音响、登录告警窗、红色字体报文、推事故画面（光字牌、主接线等）。
2、严重告警信号（B类）反映设备非正常工况，需要立即关注并进行处理，否则可能造成事故的信号。
1）保护及自动装置、测控装置、通信设备、断路器加热或储能设备、站用直流系统、站用电系统等二次相关设备失去工作电源信号；2）有关设备发出的闭锁信号，如断路器压力（液压、气压）闭锁、断路器弹簧未储能、液压机构断路器氮气泄露、保护及自动装置闭锁等，此类信号发出表示该设备相关功能已无法发挥。
3）有关设备发出的异常告警信号，如断路器控制回路断线、PT 断线、断路器机构“远方/就地”开关在“就地”位置、断路器储能电机运转超时、气体绝缘互感器压力告警、保护或远动通道告警、直流系统接地或绝缘低、变压器消防系统告警、测控装置告警、RTU工况退出等，此类信号发出后，表示该设备部分功能已无常发挥。
4）变压器非电量保护告警信号，此类信号发出后，若不及时处理将造成变压器跳闸，如冷却器全停、干式变压器温度高等。
5）母线接地等计算遥信信号。
6）变压器滑档信号。
7）SVC、备自投等自动投切装置动作失败信号。
对应的监控系统动作：记录历史库，告警音响（长鸣声）、登录告警窗、橙色字体报文、推事故画面（光字牌、主接线等）。
PowerSCADA变电站监控说明书
PowerSCADA 3000 变电站监控系统技术说明书深圳市康必达控制技术有限公司目录目录 (2)第一章系统整体结构描述 (4)1．系统特点 (4)1.1系统的开放性 (4)1.2系统的分布性 (4)1.3系统的可靠性和安全性 (5)1.4系统的可维护性 (5)1.5系统的实时性 (5)1.6系统的可用性 (5)1.7系统软件特点 (6)2.系统配置概述 (6)2．1系统网络结构 (6)2.2系统规模及节点功能 (6)2．2．1前置机系统 (6)2．2．2后台服务器 (7)2．2．3调度工作站 (7)2．2．4维护工作站 (7)2．2．5WEB服务器 (8)2．2．6物理隔离装置 (8)3．监控系统硬件选型原则 (8)4．监控系统数据流向图 (9)5．典型配置图（网络结构带WEB发布） (9)6．典型配置图（双机系统） (10)7．监控系统软件清单 (11)第二章主站系统软件支持平台 (12)1.1全面采用开放的工业及国际标准作为基础支撑平台 (12)1.1．1数据库管理系统 (13)1.1．2实时数据库访问接口 (14)1.1．3分布式系统管理与监视 (15)1.1．4高级脚本语言 (16)1.1．5图形系统 (16)1.2提供二次开发接口 (17)第三章 SCADA功能 (18)1.1数据采集与处理 (18)1.2控制和调节 (20)1.3事故追忆（PDR） (21)1.4事故分析 (22)1.5事件顺序记录 (22)1.6报警处理 (22)1.7大屏幕投影系统接口 (23)1.8系统时钟和时钟同步 (24)1.9网络拓扑和动态着色 (24)1.10实时数据库 (24)1.11人机界面 (24)1.12用户管理 (26)1.13系统的可维护性 (27)1.14历史数据和报表处理 (27)1.15网络通讯子系统 (28)1.16系统时间的统一 (29)1.17系统的设备管理及监视功能 (29)1.18通讯规约 (29)第四章电压无功调节（VQC） (30)第五章WEB发布 (32)第六章系统性能指标 (33)第七章遵循的主要标准 (36)第八章与WINCC等通用组态软件的比较 (37)第一章系统整体结构描述综述PowerSCADA3000变电站监控系统的设计遵循高起点、高水平的原则，充分结合实用、先进、可靠、经济等几方面因素，以满足用户需求为最终目标。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
附件1:
变电站远方监控信息采集说明为更好地监视变电站设备运行状态及工况，保障电网和设备的安全运行，特制定《变电站远方监控信息采集规范（试行）》，旨在统一设备运行监视、控制信号的种类和信息量配臵标准，并以此规范变电站及电网监控中心计算机监控系统各信息量表述，更好地满足生产运行的需要。
本信号采集规范经过广泛调研并经各相关职能部门审核，对电网监控中心等远方监控系统需采集的信号进行了优化，对不必要的信号作了相应合并和删除，要求采集的信号都是必须和必要的，新建工程应按此执行，已运行变电站应结合生产改造逐步进行完善。
在信息配臵过程中发生与该规范不一致的情况时，应经过设备主管部门同意方可变更。

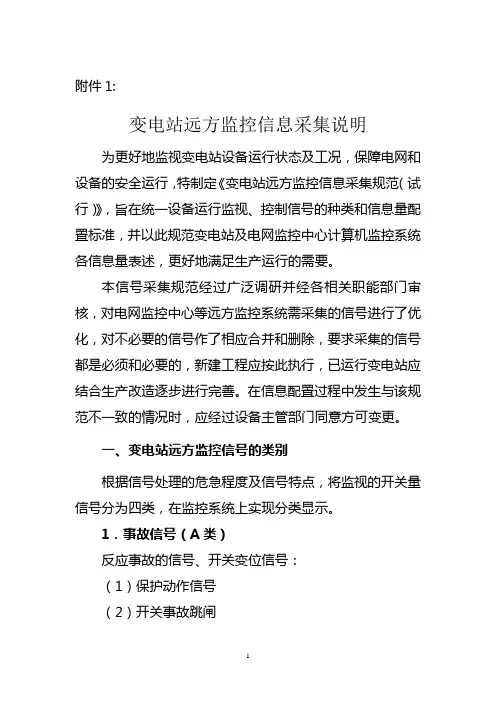

一、变电站远方监控信号的类别
根据信号处理的危急程度及信号特点，将监视的开关量信号分为四类，在监控系统上实现分类显示。
1．事故信号（A类）
反应事故的信号、开关变位信号：
（1）保护动作信号
（2）开关事故跳闸
（3）重合闸动作
（4）单元事故信号
2．告警信号（B类）
反应有关设备失电、闭锁、异常、告警等信号，需要立即关注并进行处理。
（1）开关机构告警信号，包括弹簧未储能、分合闸闭锁、油泵打压频繁等
（2）SF6压力低告警、闭锁，包括开关压力低、GIS气室压力低等
（3）保护装臵异常信号
（4）控制回路断线信号
（5）模拟量越限信号
（6）其他异常告警信号
3．变位信号（C类）
反应刀闸、接地刀闸的变位信号，由于操作引起的开关变位等。
4．提示信号（D类）
一般的提醒告知信号，不需要进行处理。
AVC或VQC自动调节时，电容器、电抗器开关的分合、主变分接头档位变化等都应列入D类信号，以减少监视工作量。
二、部分遥信的说明
（一）遥信量配臵的一般原则
1．具备取硬接点信号条件的应取硬接点信号，尤其对于保护动作、装臵异常、控制回路断线等信号应优先采集硬接点信号。
2．采集规范表中列出了各类装臵应采集的信号，具体配臵信号时应按照各套装臵分别配臵。
3．开关位臵宜采集常开、常闭两付接点，以便相互校验，确保可靠指示设备位臵状态。
刀闸、接地刀闸原则上取一付接点即可。
4．保护装臵或开关本体的非全相保护动作信号应依据现场实际配臵情况设臵，配臵于断路器保护装臵内的应注明回路号及保护装臵名称。
5．微机保护运行监视信号：微机保护装臵基本的监视信号有两个，一是“装臵动作”，属装臵动作跳闸总信号；二是“装臵异常”，包括装臵自检告警和直流工作电源失电。
为有效监视无人值班变电站设备的运行状态，对保护装臵信号作如下原则规定：
（1）装臵跳闸要有总信号;
（2）保护动作应取硬接点信号并同时上传动作报文；
（3）保护动作、异常告警、通讯状态信号按装臵配臵；
（4）35kV及以下系统保护装臵信号主要选取保护动作、PT断线、装臵异常、通讯中断信号。
6．事故告警信号
综自变电站采用事故总信号逻辑，各开关间隔保护动作信号分别发出，并接入相应测控模块进行采集，各装臵保护动作信号组合驱动全站事故总信号并能在当地后台和远方监控系统推事故画面。
（开关偷跳时不启动事故告警，通过相关信号及开关变位闪烁提示）
7．遥测量越限作为遥信量在自动化系统中自动实现，具体遥测量限值由各专业管理部门提供。
（二）特殊遥信量说明
1．220kV开关控制回路断线信号应按两组控制直流分别监视。
2．液压弹簧机构信息量配臵原则上按照液压机构执行，并相应增加反映弹簧储能状态的接点。
3．液压机构打压频繁信号应由监控系统对油泵启动信号进行统计分析报出。
4．变电站安全保卫信号，包括围墙电网报警、周界报警、门卫报警等，站端信息发至主控室、门卫值班室，室外启动高音喇叭等当地音响信号；远方发至电网监控中心。
5．在线滤油装臵以及主变油在线监测装臵异常或动作信号应根据设备实际情况选取，对相关装臵已联网并接入相应专业班组的，远方监控系统可不再取此信号。
6．主变冷却系统装臵型号较多，应根据设备情况适当调整信号量，保证监视设备运行状态。
7．远方/就地把手控制切换仅当传动或运行人员操作时变位，该信号可不接入电网监控中心。
8．35kV（10kV）出线或主变低压侧测量电流从其中一相CT选取即可。
9．35kV（10kV）设备因生产厂家多、更新换代快，相关信号配臵可依据设计规范适当调整，以满足远方监视设备运行状态、及时发现设备异常的需要为原则。
10．本规范未包括防误闭锁系统异常、防汛用水位报警等信号。
11．本规范未包括SF6气体绝缘电流互感器、电压互感器以及数字化变电站等新设备的远方监控信息。
三、站端信号配臵说明
本信息配臵规范旨在规范电网监控中心等远方监控信息，变电站站端信号列表为了与电网监控中心信号对照并列出相关信号；站端信号未全部列出。
四、遥测量采集原则
1．10kV（6kV）及以上线路及旁路有功、无功、电流。
2．10kV（6kV）及以上分段、母联电流。
3．电容（电抗）器电流、无功。
4．220kV、110kV母线三相电压。
5．35kV、10kV母线线电压Uab，相电压Uan、Ubn、Ucn。
6．主变各侧有功、无功、三相电流、功率因数。
7．220kV、110kV线路抽取电压（设臵电压抽取装臵的）。
注：
1．电流遥测量：当地监控机取三相电流，远方监控系统可取单相电流。
2．各测量电压、电流优先取自CT、PT测量线圈。
