卧式管道离心泵选型及技术

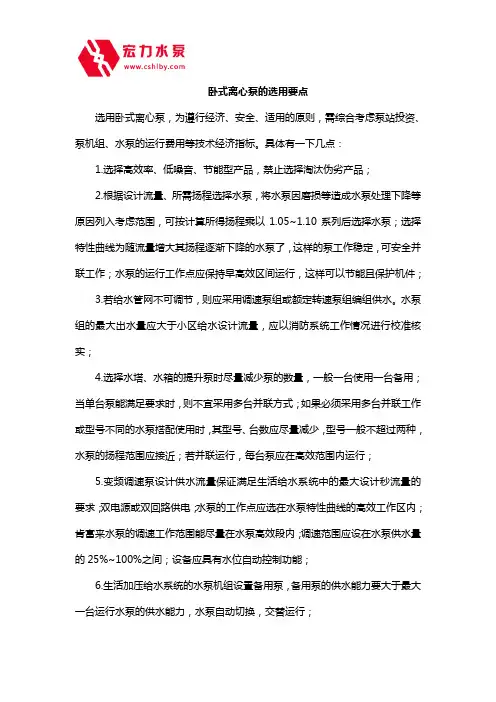

长沙水泵厂卧式离心泵的选用要点
卧式离心泵的选用要点
选用卧式离心泵，为遵行经济、安全、适用的原则，需综合考虑泵站投资、泵机组、水泵的运行费用等技术经济指标。
具体有一下几点：
1.选择高效率、低噪音、节能型产品，禁止选择淘汰伪劣产品；
2.根据设计流量、所需扬程选择水泵，将水泵因磨损等造成水泵处理下降等原因列入考虑范围，可按计算所得扬程乘以1.05~1.10系列后选择水泵；选择特性曲线为随流量增大其扬程逐渐下降的水泵了，这样的泵工作稳定，可安全并联工作；水泵的运行工作点应保持早高效区间运行，这样可以节能且保护机件；
3.若给水管网不可调节，则应采用调速泵组或额定转速泵组编组供水。
水泵组的最大出水量应大于小区给水设计流量，应以消防系统工作情况进行校准核实；
4.选择水塔、水箱的提升泵时尽量减少泵的数量，一般一台使用一台备用；当单台泵能满足要求时，则不宜采用多台并联方式；如果必须采用多台并联工作或型号不同的水泵搭配使用时，其型号、台数应尽量减少，型号一般不超过两种，水泵的扬程范围应接近；若并联运行，每台泵应在高效范围内运行；
5.变频调速泵设计供水流量保证满足生活给水系统中的最大设计秒流量的要求；双电源或双回路供电；水泵的工作点应选在水泵特性曲线的高效工作区内；肯富来水泵的调速工作范围能尽量在水泵高效段内；调速范围应设在水泵供水量的25%~100%之间；设备应具有水位自动控制功能；
6.生活加压给水系统的水泵机组设置备用泵，备用泵的供水能力要大于最大一台运行水泵的供水能力，水泵自动切换，交替运行；
7.水泵配备的电机的电压要相同，电源制式与国家电网供电制式相符。
卧式单级单吸管道离心泵的特点及适用离心泵操作规程
卧式单级单吸管道离心泵的特点及适用离心泵操作规程卧式单级单吸管道离心泵依据离心泵与立式泵的独特结构组合设计；并严格依照国际标准IS02858和最xin的国家管道离心泵标准JB/T53058—93进卧式单级单吸管道离心泵依据离心泵与立式泵的独特结构组合设计;并严格依照国际标准IS02858和最xin的国家管道离心泵标准JB/T53058—93进行设计制造的高效节能产品。
该泵接受国外先进水力模型优化设计而成。
同时依据使用温度、介质等不同基础上派生出热水泵、高温泵、化工泵、油泵等，是目前国家标准定型推广产品。
产品特点泵轴的确定同心度及叶轮优异的动静平衡，保证平稳运行，绝无振动，不同材质的硬质合金密封；保证了不同介质输送均无泄漏，结构简单合理，关键部分接受国际品质配套，整机无故障工作时间大大提高。
维护和修理便利，更换密封、轴承、简易便利。
系列流量范围1.5〜2000m3∕h,扬程范围5〜125m。
产品用途（1）卧式离心泵，供输送清水及物理化学性质仿佛于清水的其他液体之用；适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度＜80(。
(2)卧式热水泵广泛适用于冶金、化工、纺织、造纸以及宾管、饭店等锅炉热水循环增压及城市采暖系统。
使用温度TWl2(ΓC°(3)卧式化工泵供输送不含固体颗粒、具有腐蚀性、粘度仿佛于水液体；适用于石油、化工、冶金、电力、造纸、食品、制药及合成纤维等部门，使用温为一20—120七。
(4)卧式管道油泵，供输送油、煤油、柴油等油类产品或燃、易爆液体，被输送介质温度一20—12(ΓC°一专业分析仪器服务平台，试验室仪器设备交易网，仪器行业专业网络宣扬媒体。
相关热词:等离子清洗机,反应釜,旋转蒸发仪，高精度温湿度计，露点仪，高效液相色谱仪价格，霉菌试验箱，跌落试验台，离子色谱仪价格，噪声计，高压灭菌器，集菌仪，接地电阻测试仪型号，柱温箱,旋涡混合仪，电热套,场强仪万能材料试验机价格，洗瓶机，匀浆机，耐候试验箱，熔融指数仪,透射电子显微镜。

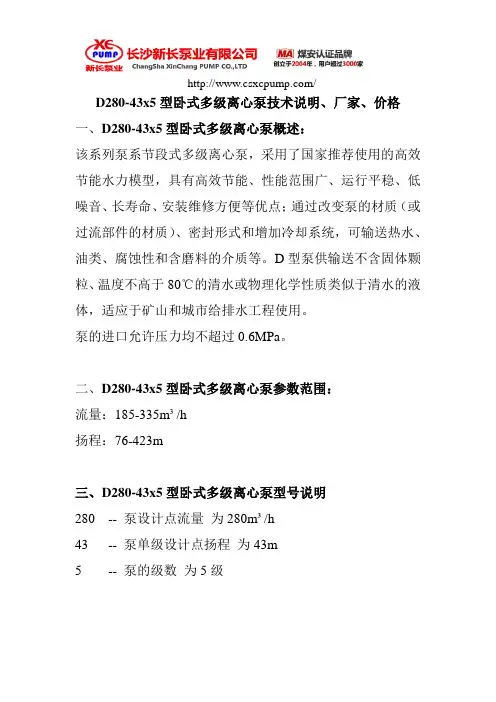

D280-43x5型卧式多级离心泵技术说明、厂家、价格
/D280-43x5型卧式多级离心泵技术说明、厂家、价格一、D280-43x5型卧式多级离心泵概述：该系列泵系节段式多级离心泵，采用了国家推荐使用的高效节能水力模型，具有高效节能、性能范围广、运行平稳、低噪音、长寿命、安装维修方便等优点；通过改变泵的材质（或过流部件的材质）、密封形式和增加冷却系统，可输送热水、油类、腐蚀性和含磨料的介质等。
D型泵供输送不含固体颗粒、温度不高于80℃的清水或物理化学性质类似于清水的液体，适应于矿山和城市给排水工程使用。
泵的进口允许压力均不超过0.6MPa。
二、D280-43x5型卧式多级离心泵参数范围：流量：185-335m³/h扬程：76-423m三、D280-43x5型卧式多级离心泵型号说明280 -- 泵设计点流量为280m³/h43 -- 泵单级设计点扬程为43m5 -- 泵的级数为5级/四、D280-43x5型卧式多级离心泵结构说明：卧式多级离心泵主要由固定部分、转子部分、轴承和轴封四大部分组成；1、固定部分：主要由吸入段、中段、吐出段和导叶等组成，用穿杠将各段拉紧，构成工作室。
吸入口为水平方向，出口垂直向上；根据需要也可生产出入口垂直向上方向。
2、转子部分：主要由轴、叶轮、平衡盘、和轴套等组成。
轴将动力传递给叶轮使其工作；平衡盘用来平衡轴向力；轴上装有可更换的轴套以保护轴。
3、轴承部分：主要由轴承体、轴承和轴承压盖等组成，采用滚动轴承、干油润滑。
4、轴封：一般采用软填料密封，主要由进水段和尾盖上的密封函体、填料、挡水圈等组成。
密封腔内通入有一定压力的水，起水封、水冷和水润滑作用。
泵内水封水一般来自泵内的压力水。
5、传动：泵通过联轴器由原动力直接驱动。
从原动机端看泵，泵为顺时针方向旋转。
/五、D280-43x5型卧式多级离心泵选型说明：1、泵的性能参见泵的性能表，表中所列参数为一个大气压下常温清水的试验性能。
输送油类等粘度大的介质时，需进行性能换算。
卧式管道离心泵型号及技术参数-图文
卧式管道离心泵型号及技术参数-图文一、卧式管道离心泵相关介绍1、卧式管道离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水，高层建筑增压送水，园林灌溉，消防增压及设备配套，使用温度T：80℃。
2、ISWR(WRG)型热水(高温)循环泵广泛适用于能源、冶金、化工、纺织、造纸、以及宾馆饭店等锅炉高温热水增压循环输送及城市采暖系统循环用泵，ISWR使用温度T：120℃、WRG使用温度T：240℃。
3、ISWH型卧式化工泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门，使用温度T：-20℃-120℃。
4、ISWB型卧式油泵，供输送汽油、柴油、煤油等石油产品，使用温度T：-20℃-120℃。
二、卧式管道离心泵工作条件1、吸入压力1.0Mpa，或泵系统最高工作压力1.6Mpa,即泵吸入口压力+泵扬程1.6Mpa、泵静压试验压力为2.5Mpa,订货时请注明系统工作压力。
泵系统工作压力大于1.6Mpa时应在订货时另行提出。
以便在制造时泵的过流部件和联接部分采用铸钢材料。
2、环境温度40℃，相对湿度95%。
3、所输送介质中固体颗粒体积含量不超过单位体积的0.1%，粒度0.2mm.三、卧式管道离心泵需注意以下几个方面：1、应选择效率高、低噪声、节能型水泵，严禁选择淘汰产品。
2、应根据设计流量、所需扬程选泵，且考虑水泵因磨损等原因造成水泵出力下降，可按计算所得扬程H乘以1.05～1.10系数后选泵;应选择特性曲线为随流量增大其扬程逐渐下降的水泵，这样的泵工作稳定，并联工作时可靠;且水泵的运行工作点应保持在高效区间运行，这样既节能又不易损坏机件。
3、当给水管网无调节设施时，宜采用调速泵组或额定转速泵组编组运行供水。
泵组的最大出水量不应小于小区给水设计流量，并应以消防工况校核。
4、选择水箱、水塔的提升泵应尽量减少泵的台数，宜一用一备;当单泵可以满足要求时，则不宜采用多台并联方式;若必须采用多台并联运行或大小泵搭配方式时，其型号、台数不宜过多，型号一般不宜超过两种，水泵的扬程范围应相近;并联运行时每台泵宜仍在高效区范围内运行。
卧式离心泵型号及参数
卧式离心泵型号及参数卧式离心泵是一种常见的泵类设备，广泛应用于工农业生产、市政建设、能源和矿业等领域。
它以其结构简单、性能可靠、使用方便等特点，受到了广大用户的青睐。
下面将为大家介绍几种常见的卧式离心泵型号及其主要参数。
1.IS卧式单级单吸离心泵型号：IS50-32-125流量：12.5m³/h扬程：20m转速：2900r/min功率：3kW吸入直径：50mm排放直径：32mm2.S卧式单级双吸离心泵型号：S250-500流量：400m³/h扬程：80m转速：1450r/min功率：90kW吸入直径：250mm排放直径：500mm3.D型卧式多级离心泵型号：D150-100x3流量：300m³/h扬程：180m转速：2950r/min功率：132kW吸入直径：150mm排放直径：100mm4.DG型卧式多级管道离心泵型号：DG25-50x3流量：6m³/h扬程：150m转速：1450r/min功率：4kW吸入直径：25mm排放直径：50mm5.IH型卧式化工离心泵型号：IH80-65-125流量：60m³/h扬程：32m转速：2900r/min功率：11kW吸入直径：80mm排放直径：65mm以上是一些常见的卧式离心泵型号及其主要参数，不同型号的泵适用于不同的工农业生产需求，用户可根据实际情况选择合适的型号和参数。
此外，还需要根据具体的工作环境和介质特性考虑泵的材料选择、密封方式等因素，以确保泵的安全可靠运行。
卧式管道离心泵规格型号及型号意义
优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
对卧式管道离心泵的规格型号参数等方面有着足够的认识，可以快速且有效的帮助自己选择到一款合适的机泵产品。
因为如果你对这些都不了解，那又怎么能选择到一款合适的泵呢?所以今天上海沈泉管道离心泵厂家就为大家来简单的讲解下这方面的知识，好让大家对卧式管道离心泵的性能参数方面能够有着一个清晰的认识。
大家可以在站内的产品中心一栏看到沈泉牌的卧式离心泵还是挺丰富的，其中有着：ISW卧式清水泵、ISWR卧式热水泵、ISWH卧式化工循环泵、ISWY卧式管道油泵、ISWHY卧式管道离心油泵、ISWHB卧式防爆不锈钢管道离心泵、ISWB卧式防爆管道循环泵等等大家常见的水泵产品。
鉴于卧式管道离心泵的种类有这么多，而且篇幅也有限，所以小编就只拿其中Z常见的ISW卧式管道离心泵来为大家讲解。
卧式管道离心泵系列水泵型号分别都包含了“W”这个字母。
ISW卧式管道离心泵：Z主要的的功能是供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T<80℃。
此款泵可选流量范围：1.1-1450(m3/h)，扬程范围：7-150(m)，功率范围：0.75-250(KW)，口径范围：15-500(mm)等。
ISW卧式管道离心泵系列型号意义：ISW型卧式管道离心泵(曲线图谱型号)：以上内容只是卧式管道离心泵的部分规格型号，大家如果想要了解更多的相关产品信息，可以通过站内对应的产品来进行了解，当然也可以直接联系站内客服。
好了，以上内容由上海沈泉泵阀制造有限公司为大家提供，希望能够帮助到大家。
离心泵技术参数（重量）
离⼼泵技术参数（重量）ISW卧式离⼼泵排⽔泵增压泵循环泵永嘉县泉顿泵业制造⼚ISW管道泵采⽤先进⽔⼒模型，运⾏平衡，噪⾳低，密封可靠，⽆泄漏，结构合理占地⾯积⼩，寿命长是IH泵基础上改良起来应⽤范围供输送不含固体颗粒具有腐蚀性、粘度类似⽔的液体。
其标记、额定性能和尺⼨等效采⽤国际标准ISO2858，具有性能范围⼴、效率⾼、“三化”⽔平⾼和维修⽅便，是国家推⼴的节能产品。
化⼯泵输送介质温度为-20℃～105℃，需要时采⽤冷却措施可输送更⾼温度的介质，适⽤于化⼯、⽯油、冶⾦、电⼒、造纸、⾷品、制药、环保、废⽔处理和合成纤维等⾏业⽤于输送各种腐蚀的或不允许污染的类似于⽔的介质。
⾷品⼯业化⼯企业和城市给⽔污⽔排放，⾃来⽔⽹增压，建筑⽣活⽤⽔，建筑消防⽤⽔，中央空调系统，其它冷热清洁介质，循环增压。
技术参数流量：6.3-1500m3/h扬程：5-150m转速：980-2900r/min⼝径：φ40-φ500⼯作压⼒：1·6.MPa介质温度：≤0~+180℃型号意义型号流量Q扬程(m) 效率（%）转速（r/min）电机功率（kW）必需汽蚀余量（NPSH）r 重量（kg）(m3/h) (L/S)15-80 1.5 0.42 8 34 2800 0.18 2.3 17 20-110 2.5 0.69 15 34 2800 0.37 2.3 25 20-160 2.5 0.69 32 25 2900 0.75 2.3 29 25-110 4 1.11 15 42 2900 0.55 2.3 26 25-1254 4 1.11 20 36 2900 0.75 2.3 2825-125A 3.6 1.0 16 35 2900 0.55 2.3 27 25-160 4 1.11 32 32 2900 1.5 2.3 39 25-160A 3.7 1.03 28 31 2900 1.1 2.3 34 32-100 4.5 12.5 12.5 44 2900 0.55 2.0 27 32-100(I) 6.3 1.75 12.5 54 2900 0.75 2.0 32 32-125 5 1.39 20 44 2900 0.75 2.3 28 32-125A 4.5 1.25 16 43 2900 0.55 2.3 28 32-160 6.5 5 32 44 2900 1.5 2.3 39 32-160A 4 1.1 25 34 2900 1.1 2.0 38 32-160(I) 6.3 1.75 32 40 2900 2.2 2.0 47 32-200 4.5 12.5 50 32 2900 3 2.0 55 32-200(I) 6.3 1.75 50 33 2900 4 2.0 43 32-200A 4 1.11 44 40 2900 2.2 2.0 74 40-100 6.3 1.75 12.5 54 2900 0.55 2.3 32 40-100A 5.6 1.56 10 52 2900 0.37 2.3 32 40-125 6.3 1.75 20 46 2900 1.1 2.3 34 40-125A 5.6 1.56 16 45 2900 0.75 2.3 33 40-160 6.3 1.75 32 40 2900 2.2 2.3 47 40-160A 5.9 1.64 28 39 2900 1.5 2.3 43 40-160B 5.5 1.53 24 38 2900 1.1 2.3 38 40-200 6.3 1.75 50 33 2900 4 2.3 74 40-200A 5.9 1.64 44 31 2900 3 2.3 62 40-200B 5.3 1.47 36 29 2900 2.2 2.3 52 40-250 6.3 1.75 80 28 2900 7.5 2.3 105 40-250A 5.9 1.64 70 28 2900 5.5 2.3 98 40-250B 5.5 1.53 60 27 2900 4 2.3 7740-100(I) 12.5 3.47 12.5 62 2900 1.1 2.3 34 40-100(I)A 11 3.05 10 60 2900 0.75 2.3 32 40-125(I) 12.5 347 20 58 2900 1.5 2.3 38 40-125(I)A 11 3.05 16 57 2900 1.1 2.3 33型号流量Q扬程(m) 效率（%）转速（r/min）电机功率（kW）必需汽蚀余量（NPSH）r 重量（kg）(m3/h) (L/S)40-160(I) 12.5 3.47 32 52 2900 3 2.3 56 40-160(I)A 11.7 3.25 28 51 2900 2.2 2.3 47 40-160(I)B 10.4 2.89 22 50 2900 1.5 2.3 43 40-200(I) 12.5 3.47 50 46 2900 5.5 2.3 85 40-200(I)A 11.7 3.25 44 45 2900 4 2.3 75 40-200(I)B 10.6 2.94 36 44 2900 3 2.3 63 40-250(I) 12.5 3.47 80 38 2900 11 2.3 145 40-250(I)A 11.6 3.22 70 38 2900 7.5 2.3 95 40-250(I)B 10.8 3.0 60 37 2900 5.5 2.3 94 40-250(I)C 10.0 2.78 52 36 2900 5.5 2.3 88 50-100 12.5 3.47 12.5 62 2900 1.1 2.3 36 50-100A 11 3.05 10 60 2900 0.75 2.3 35 50-125 12.5 3.47 20 58 2900 1.5 2.3 43 50-125A 11 3.05 16 57 2900 1.1 2.3 38 50-160 12.5 3.47 32 52 2900 3 2.3 59 50-160A 11.7 3.25 28 51 2900 2.2 2.3 51 50-160B 10.4 2.89 22 50 2900 1.5 2.3 47 50-200 12.5 3.47 50 46 2900 5.5 2.3 101 50-200A 11.7 3.25 44 45 2900 4 2.3 8050-200B 10.6 2.94 36 44 2900 3 2.3 68 50-250 12.5 3.47 80 38 2900 11 2.3 160 50-250A 11.6 3.22 70 38 2900 7.5 2.3 115 50-250B 10.8 3.0 60 37 2900 5.5 2.3 114 50-250C 10.0 2.78 52 36 2900 5.5 2.3 108 50-100(I) 25 6.94 12.5 69 2900 1.5 2.5 41 50-100(I)A 22.3 6.19 10 67 2900 1.1 2.5 36 50-125(I) 25 6.94 20 68 2900 3 2.5 56 50-125(I)A 22.3 6.19 16 66 2900 2.2 2.5 48 50-160(I) 25 6.94 32 63 2900 4 2.5 72 50-160(I)A 23.4 6.5 28 62 2900 3 2.5 71 50-160(I)B 21.6 6.0 24 58 2900 2.2 2.5 59 50-200(I) 25 6.94 50 58 2900 7.5 2.5 108 50-200(I)A 23.5 6.53 44 57 2900 5.5 2.5 107 50-200(I)B 21.8 6.06 38 55 2900 4 2.5 100 50-250(I) 25 6.94 80 50 2900 15 2.5 175型号流量Q扬程(m) 效率（%）转速（r/min）电机功率（kW）必需汽蚀余量（NPSH）r 重量（kg）(m3/h) (L/S)50-250（IA）23.4 6.5 70 50 2900 11 2.5 165 50-250（I）B 21.6 6.0 60 49 2900 7.5 2.5 165 50-315（I）25 6.94 125 40 2900 30 2.5 310 50-315（I）A 23.7 6.58 113 40 2900 22 2.5 245 50-315（I）B 22.5 6.25 101 39 2900 18.5 2.5 215 50-315（I）C 20.6 5.72 85 38 2900 15 2.5 195 65-100 25 6.94 12.5 69 2900 1.5 2.5 4665-100A 22.3 6.19 10 67 2900 1.1 2.5 41 65-125 25 6.94 20 68 2900 3 2.5 58 65-125A 22.3 6.19 16 66 2900 2.2 2.5 49 65-160 25 6.94 32 63 2900 4 2.5 75 65-160A 23.4 6.5 28 62 2900 3 2.5 75 65-160B 21.6 6.0 24 58 2900 2.2 2.5 63 65-200 25 6.94 50 58 2900 7.5 2.5 107 65-200A 23.5 6.53 44 57 2900 5.5 2.5 107 65-200B 21.8 6.06 38 55 2900 4 2.5 100 65-250 25 6.94 80 50 2900 15 2.5 180 65-250A 23.4 6.5 70 50 2900 11 2.5 170 65-250B 21.6 6.0 60 49 2900 7.5 2.5 170 65-315 25 6.94 125 40 2900 30 2.5 320 65-315A 23.7 6.58 113 40 2900 22 2.5 255 65-315B 22.5 6.25 101 39 2900 18.5 2.5 225 65-315C 20.6 5.72 85 38 2900 15 2.5 205 65-100（I）50 13.9 12.5 73 2900 3 3.0 63 65-100（I）A 44.7 12.4 10 72 2900 2.2 3.0 53 65-125（I）50 13.9 20 72.5 2900 5.5 3.0 99 65-125（I）A 45 12.5 16 71 2900 4 3.0 78 65-160（I）50 13.9 32 71 2900 7.5 3.0 103 65-160（I）A 46.7 13.0 28 70 2900 7.5 3.0 103 65-160（I）B 43.3 12.0 24 69 2900 5 3.0 97 65-200（I）50 13.9 50 67 2900 15 3.0 176 65-200（I）A 47 13.1 44 66 2900 11 3.0 166 65-200（I）B 43.5 12.1 38 65 2900 7.5 3.0 11465-250（I）50 13.9 80 59 2900 22 3.0 23565-250（I）A 46.7 13.0 70 59 2900 18.5 3.0 20580-100 80-100A 80-125 80-125A 80-160 80-160 80-160A 80-160B 80-200 80-200A 80-200B 80-250 80-250A 80-250B 80-315A 80-315B 80-315C 80-350 80-350A 80-350B 80-100I 80-100IA 80-125I 80-125IA 80-160I 80-160IA 80-160IB 80-200I 80-200IA 80-200IB型号流量Q扬程(m) 效率（%）转速（r/min）电机功率（kW）必需汽蚀余量（NPSH）r 重量（kg）(m3/h) (L/S)80-250（I）100 27.8 80 69 2900 37 4.0 330 80-250（I）A 93.5 26.0 70 68 2900 30 4.0 315 80-250（I）B 87 24.2 60 66 2900 22 4.0 315 80-315（I）100 27.8 125 66 2900 75 4.0 675 80-315（I）A 95 26.4 113 66 2900 55 4.0 535 80-315（I）B 90 25 101 65 2900 45 4.0 420 80-315（I）C 82 22.8 85 63 2900 37 4.0 36 100-100 100 27.8 12.5 76 2900 5.5 4.5 113 100-100A 89 47 10 74 2900 4 4.5 91 100-125 100 27.8 20 76 2900 11 4.5 169 100-125A 89 24.7 16 74 2900 7.5 4.5 118 100-160 100 27.8 32 76 2900 15 4.5 191 100-160A 93.5 26.0 28 74 2900 11 4.5 181 100-160B86.624.1247229007.54.5181100-200 100 27.8 50 74 2900 22 4.0 245 100-200A 93.5 26.0 44 73 2900 18.5 4.0 215 100-200B 87 24.2 38 71 2900 15 4.0 193100-250 100 27.8 80 69 2900 37 4.0 345 100-250A 93.5 26.0 70 68 2900 30 4.0 330 100-250B 87 24.2 60 66 2900 22 4.0 330 100-315 100 27.8 125 66 2900 75 4.0 689 100-315A 95 26.4 113 66 2900 55 4.0 549 100-315B 90 25 101 65 2900 45 4.0 439 100-315C 82 22.8 85 63 2900 37 4.0 385 100-100（I）160 44.4 12.5 73 2900 11 4.5 115 100-125（I）160 44.4 20 74 2900 15 4.5 168 100-125（I）A 140 39 17 72 2900 11 4.5 168 100-160（I）160 44.4 32 79 2900 22 5.6 210 100-160（I）A 140 39 28 76 2900 18.5 5.0 210 100-200（I）160 44.4 50 79 2900 37 5.2 402 100-200（I）A 140 39 45 74 290030 4.5 395 100-200（I）B 100 27.8 40 72 2900 22 4.5 360 100-250（I）160 44. 4 80 77 2900 55 4.8 560 100-250（I）A 140 39 72 72 2900 45 4.5 420 100-250（I）B 100 27.8 65 70 2900 37 4.5 400型号流量Q扬程(m) 效率（%）转速（r/min）电机功率（kW）必需汽蚀余量（NPSH）r 重量（kg）(m3/h) (L/S)100-350 100 27.8 153.6 57 2900 90 4.0 950 100-350A 87 24.2 142 75 2900 75 4.0 830 100-350B 82 22.8 135 75 2900 55 4.0 600 125-100 160 44.4 12.5 82 2900 11 4.0 180 125-100A 150 39.7 10 77 2900 7.5 4.0 125125-125 160 44.4 20 80 2900 15 4.0 220 125-125A 143 39.7 16 77 2900 11 4.0 210 125-160 160 4.4 32 78 2900 22 4.0 265 125-160A 150 41.7 28 76 2900 18.5 4.0 230 125-160B 138 38.3 24 73 2900 15 4.0 215 125-200 160 44.4 50 77 2900 37 5.5 395 125-200A 150 41.7 44 76 2900 30 5.5 380 125-200B 138 38.3 37.5 75 2900 22 5.5 320 125-250 160 44.4 80 75 2900 55 5.5 580 125-250A 150 41.7 70 74 2900 45 5.5 490 125-250B 138 38.3 60 73 2900 37 5.5 430 125-315 160 44.7 125 70 2900 90 5.5 790 125-315A 150 41.7 110 70 2900 75 5.5 710 125-315B 143 39.7 100 69 2900 75 5.5 705 125-315C 134 37.2 88 67 2900 55 5.5 585 150-125 160 44.4 24 76 2900 11 4.0 210 150-125A 150 41.7 16 77 2900 7.5 4.0 130 150-160 160 44.4 32 75 2900 22 4.0 270 150-160A 150 41.7 28 76 2900 18.5 4.0 230 150-160B 140 39 24 73 2900 15 4.0 220 150-200 200 55.6 12.5 78 1450 15 3.0 265 150-200A 176 49.7 10 76 1450 11 3.0 244 150-200B 140 39 38 75 1450 22 4.0 275 150-250 200 55.6 20 79 1450 18.5 3.0 300 150-250A 184.4 51.2 17 78 1450 15 3.0 262 150-250B 167 46.4 14 76 1450 11 3.0 241150-315 20 55.6 32 78 1450 30 2.5 410 150-315A 187 51.9 28 77 1450 22 3.5 335 150-315B 173 48.1 24 76 1450 18.5 3.5 315 150-350 160 44.4 150 80 2900 110 5.5 970型号流量Q扬程(m) 效率（%）转速（r/min）电机功率（kW）必需汽蚀余量（NPSH）r 重量（kg）(m3/h) (L/S)150-350A 150 41.7 142 70 2900 90 5.5 790 150-350B 140 39 135 76 2900 75 5.5 705 150-400 200 55.6 50 75 1450 45 3.5 490 150-400A 187 51.9 44 74 1450 37 3.5 454 150-400B 174 48.3 38 73 1450 30 3.5 435 150-400C 160 44.4 32 71 1450 22 3.5 365 150-250(I) 200 55.6 80 76 2900 75 4.5 702 150-250(I)A 187 51.9 70 75 2900 55 4.5 561 150-250(I)B 173 48.1 60 74 2900 45 4.5 460 150-315(I) 20 55.6 125 73 2900 110 4.5 980 150-315(I)A 187 51.9 110 72 2900 90 4.5 800 150-315(I)B 173 48.1 95 70 2900 75 4.5 724 200-200 200 55.6 12.5 78 1450 15 3.0 265 200-200A 179 49.7 10 76 1450 11 3.0 244 200-250 200 55.6 20 79 1450 18.5 3.0 305 200-250A 184.4 51.2 17 78 1450 15 3.0 267 200-250B 167 46.4 14 76 1450 11 3.0 246 200-315 200 55.6 32 78 1450 30 3.5 417 200-315A 189 51.9 28 77 1450 22 3.5 342 200-315B 173 48.1 24 76 1450 18.5 3.5 322 200-400 200 55.6 50 75 1450 45 3.5 498 200-400A 187 51.9 44 74 1450 37 3.5 462 200-400B 174 48.6 38 73 1450 30 3.5 443 200-400C 160 44.4 32 71 1450 22 3.5 373 200-200(I) 400 111.1 12.5 80 1450 22 4.0 382 200-200(I)A 358 99.4 10 78 1450 18.5 4.0 346 200-250(I) 400 111.4 20 80 1450 30 4.0 475 200-250(I)A 358 99.6 14 78 1450 22 4.0 405 200-250(I)B 322 89.4 13 75 1450 18.5 4.0 387 200-315(I) 400 111.4 32 80 1450 55 4.0 675 200-315(I)A 374 103.9 28 79 1450 45 4.0 560 300-315(I)B 346 96.1 24 78 1450 37 4.0 535 200-400(I) 400 111.4 50 81 1450 75 4.0 830 200-400(I)A 374 103.9 44 80 1450 75 4.0 830 200-400(I)B 346 96.1 38 78 1450 55 5.0 685 200-400(I)C 320 88.9 32 76 1450 45 5.0 580型号流量Q扬程(m) 效率（%）转速（r/min）电机功率（kW）必需汽蚀余量（NPSH）r 重量（kg）(m3/h) (L/S)250-250 550 152.8 20 82 1450 45 5.0 620 250-250A 500 139 17 80 1450 37 5.0 550250-235 500 139 12.5 78 1480 22 4.5 410 250-300 500 139 20 78 1480 37 4.5 550 250-315 550 152.8 32 80 1450 75 5.5 890 250-315A 500 139 28 78 1450 55 5.5 690 250-315B 450 125 24 74 1450 45 5.5 620 250-400 500 139 50 72 1480 90 4.5 1530 300-235 720 200 18 81 1450 55 5.0 1075 300-235A 600 166 15 79 1450 45 5.0 970 300-235B 540 150 12.8 78 1450 37 5.0 925 300-250 720 200 20 83 1450 55 6.0 1085 300-250A 600 166 17 81 1450 45 6.0 980 300-300 720 200 28 82 1480 75 5.0 1230 300-300A 600 166 24 80 1480 75 5.0 1095 300-300B 540 150 21 78 1480 55 5.0 980 300-315 720 200 32 84 1480 90 4.5 1350 300-315A 650 180 28 80 1480 75 4.5 1240 300-315B 580 151 24 78 1480 55 4.5 1100 300-380 720 200 44 84 970 132.0 5.0 1900 300-380A 666 185 38 80 970 110.0 5.0 1700 300-380B 614 170.6 32 78 970 90.0 5.0 1530 300-390 720 200 18 81 980 55 5.0 1300 300-390A 600 167 15 79 980 45 5.0 1220 300-390B 540 150 12.5 77 980 37 5.0 1100 300-400 600 166 50 78 1480 110 5.0 1500 300-480 720 200 28 81 980 75 5.0 1500 300-480A 600 166 24 80 980 75 5.0 1280300-480B 540 150 21 79 980 55 5.0 1180 350-235 800 222 12.5 83 1480 37 4.5 1050 350-300 800 222 20 82 1480 55 4.5 1230 350-315 800 222 32 84 1480 90 4.5 1650 350-400 800 222 50 83 1480 160 4.5 1950 400-300 1080 300 20 78 1480 90 6.0 1570 400-315 1080 300 32 76 1480 132 6.0 1880 500-300 1200 333 20 80 1480 110 6.0 1800 500-315 1200 333 32 78 1480 160 6.0 2070。
卧式离心泵采购技术要求
卧式离心泵技术要求1、供货范围说明：供货范围包括装配完整的卧式离心泵（水泵、电机直联一体）；随机备品备件等2、技术要求：2.1卧式离心泵应能抽送含有微小固体颗粒（粒径不大于2mm）的矿山污水。
2.2卧式离心泵应能够在规定的范围内正常工作，无泄露，运行噪音小于70分贝，泵的性能曲线基本无驼峰，在较宽的流量范围内运行应平稳无扰动，并具有较高的效率和优良的抗气蚀性能。
2.3卧式离心泵在组装后，进行0.4 Mpa气压试验，历时5min而无泄漏现象。
2.4卧式离心泵的设计采用延伸电机轴直接驱动叶轮的方式，不允许一般离心泵的转子支撑部件，不允许采用联轴器，叶轮、电机同轴运转，运行平稳，振动小，噪音低，过流部件采用优质铸铁材质，对所输送的液体有一定的耐腐蚀性。
3、结构性能：3.1卧式离心泵由电机与水泵同轴直联构成机电一体结构，为单级单吸卧式离心泵，结构紧凑、重量轻、占地面积少、移动安装使用方便。
3.2卧式离心泵叶轮应采用整体铸造，叶轮采用键固定在电机轴上，叶轮与轴之间采用内部防松锁定装置，能方便地更换。
3.3泵的轴封必须采用机械密封，功率损耗少，密封可靠无泄露。
4、主要材质：4.1卧式离心泵叶轮采用优质铸铁铸造，泵壳采用优质铸铁铸造，对所输送的液体具有一定的耐腐蚀性，并能承受一定负荷的冲击。
4.2卧式离心泵设计应选取较小的轴伸悬臂比，轴的刚性好，确保长时间工作故障机率极少。
4.3卧式离心泵的机械密封应采用硬质合金材质,机械密封的设计使用寿命为12000小时以上。
4.4卧式离心泵的轴承须采用进口优质轴承，轴承采用油脂润滑，维护便捷。
应采用后开门式结构，在不动管道的情况下，即可方便拆取叶轮、机械密封进行更换修理。
5、设备规格及安装地点：详见《*************主要工艺设备表》及相应的附图6、质量保证及设备整机、部件寿命：（甲方列出由投标人响应）6.1须保证首次无故障运行时间不小于10000小时，机组的设计使用寿命不小于10年。
离心泵选型原则
离心泵选型原则一离心泵选型之材料的选择：离心泵系列是指泵厂生产的同一类结构和用途的泵，如IS型晴水泵，S型双吸离心泵, IH型化工泵，ZGB型渣浆泵等。
通过不同材料的对比来判断离心泵如何选型。
离心泵选型中根据工艺参数和介质特性来选择泵的系列和材料。
1.1根据水泵流量大小选用单级单吸离心泵、双吸离心泵，或小流量离心泵。
1.2根据介质特性决左选用哪种特性泵如淸水泵、耐腐蚀泵和杂质泵等。
介质为剧毒、贵重或有放射性等不允许泄漏物质时, 应考虑选用无泄漏泵（如屏蔽泵、磁力泵〉或带有泄漏液收集和泄漏报警装置的双端而机械密封。
如介质为液化烧等易挥发液体应选择低气蚀余量泵，如筒形泵。
1.3根据水泵扬程高低选用单级离心泵、多级离心泵，或髙速离心泵等。
1.4根据现场安装条件选择卧式离心泵、立式离心泵（含液下排污泵、管道排污泵）。
二离心泵选型的条件：2.1离心泵选型：工艺参数。
工艺参数是离心泵选型的最重要依据，应根据工艺流程和操作变化范国慎重确左。
2.1.1离心泵选型：现场条件。
现场条件包括泵的安装位置＜室内、室外），环境温度，相对湿度，大气压力，大气腐蚀状况及危险区域的划分等级等条件。
2.1.2进口压力P和岀口压力Po出口压力指泵进岀接管法兰处的压力，进岀口压力的大小影响到壳体的耐压和轴封的要求。
2.1.3操作状态。
操作状态分连续操作和间歇操作两种。
2.1.4流量Q.流量是指工艺装置生产中，要求泵输送的介质量，流量也是离心泵选型要注意的要素，工艺人员一般应给出正常、最小和最大流量。
泵数据表上往往只给出正常和额左流量。
离心泵选型时，要求额左流量不小于装程的最大流虽:，或取正常流疑的1丄~1.15倍。
2.1.5温度To温度是指泵的进口介质温度，一般离心泵选型应给岀工艺过程中泵进口介质的正常、最低和最高温度。
2.1.6扬程H。
扬程是指工艺装置所需的扬程值，也称计算扬程。
一般离心泵选型要求水泵的额定扬程为装置所需扬程的1.05 ~ 1.1倍。
卧式离心水泵如何选型
卧式离心水泵如何选型1、卧式离心水泵选型的条件：1）卧式离心水泵选型：输送介质的物理化学性能输送介质的物理化学性能直接影响泵的性能、材料和结构，是卧式离心水泵选型时需要考虑的重要因素。
介质的物理化学性能包括：介质名称、介质特性（如腐蚀性、磨蚀性、毒性等）、固体颗粒含量及颗粒大小、密度、粘度、汽化压力等。
必要时还应列出介质中的气体含量,说明介质是否易结晶等。
2）卧式离心水泵选型：工艺参数工艺参数是卧式离心水泵选型的重要依据，应根据工艺流程和操作变化范围慎重确定。
（1）卧式离心水泵流量Q流量是指工艺装置生产中，要求泵输送的介质量，流量也是卧式离心水泵选型要注意的要素，工艺人员般应给出正常、小和大流量。
泵数据表上往往只给出正常和额定流量。
卧式离心水泵选型时，要求额定流量不小于装置的大流量，或取正常流量的1.1 ~ 1.15倍。
（2）卧式离心水泵扬程H扬程是指工艺装置所需的扬程值，也称计算扬程。
般卧式离心水泵选型要求水泵的额定扬程为装置所需扬程的1.05 ~ 1. 1倍。
（3）卧式离心水泵进口压力P和出口压力P出口压力指泵进出接管法兰处的压力，进出口压力的大小影响到壳体的耐压和轴封的要求。
（4）卧式离心水泵温度T温度是指泵的进口介质温度，般卧式离心水泵选型应给出工艺过程中泵进口介质的正常、低和高温度。
（5）卧式离心水泵装置汽蚀余量NPSHa也称有效汽蚀余量（6）卧式离心水泵操作状态操作状态分连续操作和间歇操作两种。
3)卧式离心水泵选型：现场条件现场条件包括泵的安装位置<室内、室外），环境温度，相对湿度，大气压力，大气腐蚀状况及危险区域的划分等等条件。
2、卧式离心水泵选型之材料的选择：卧式离心水泵系列是指泵厂生产的同类结构和用途的泵，如IS型清水泵，S型双吸卧式离心水泵，IH型化工泵，ZGB型渣浆泵等。
通过不同材料的对比来判断卧式离心水泵如何选型。
卧式离心水泵选型中根据工艺参数和介质特性来选择泵的系列和材料。
卧式管道离心泵
卧式管道离心泵卧式管道离心泵是一种常见的工业设备，广泛应用于供水、排水、农田灌溉、水处理、能源、石油化工等领域。
本文将从工作原理、结构特点、应用范围等方面对卧式管道离心泵进行详细介绍。
一、工作原理卧式管道离心泵是利用离心力将液体抽送到一定高度或压力的一种机械设备。
其工作原理基于离心泵的离心力原理，即通过旋转叶轮产生的离心力将液体向外抛出，形成真空，从而实现液体的抽送。
卧式管道离心泵由驱动装置、泵体、叶轮、密封装置等组成。
驱动装置通过电机传动泵轴旋转，泵轴与叶轮通过联轴器相连，当泵轴旋转时，叶轮也随之旋转。
叶轮的旋转产生离心力，将液体吸入泵体，并通过泵体中间的管道排出。
二、结构特点1. 构造紧凑：卧式管道离心泵的结构紧凑，占用空间小，适用于不同场合的安装。
2. 运行稳定：卧式管道离心泵的叶轮采用静平衡测试和动平衡测试，使泵的运行更加平稳，减少振动和噪音。
3. 维修方便：卧式管道离心泵的叶轮与电机的转子采用联接装置，易于拆卸和维修。
4. 大流量：卧式管道离心泵的设计使之能够适应大流量的需求，能够更有效地进行液体输送。
5. 适应性强：卧式管道离心泵适用于输送不同的液体，包括清水、污水、化学液体等。
三、应用范围卧式管道离心泵广泛应用于供水、排水、农田灌溉、水处理、能源、石油化工等领域。
具体应用包括：1. 建筑领域：用于楼宇供水、排水、空调系统等。
2. 农业领域：用于农田灌溉、水产养殖等。
3. 污水处理：用于城市污水处理厂、工业废水处理等。
4. 石油化工：用于原油、石油制品的输送、加工等。
5. 能源行业：用于热电厂、核电站等的循环冷却水系统。
四、选型与安装在选型时，需根据实际需求考虑泵的流量、扬程、工作温度、介质等因素。
同时，还需要选择泵的材质，以适应不同介质的输送。
选型过程中，可以咨询相关的专业人士。
在安装过程中，首先需要选择合适的安装位置，确保泵安装在水平位置上，并且与管路连接牢固。
同时，还需注意泵的进口与出口的位置和方向，以确保泵的正常运行。
卧式离心泵技术说明
卧式离心泵技术说明一、概述离心泵就是根据离心力原理设计的，高速旋转的叶轮叶片带动水转动，将水甩出，从而达到输送的目的。
二、供货范围用底座及地脚螺栓、螺母及垫片；联轴器及无火花防护罩；机械密封及其冲洗系统；冷却水和／或保温拌热水系统（如需要）；轴承润滑油装置；轴振动、轴位移及轴承温度监测探头（如需要）；各系统用压力、温度及液位显示和监测用电仪一次元件、二次发讯元件（如需要）；底座范围内的所有内部接线电缆、接线盒或端子盒、导线管、支撑和固定架及其紧固件；所有连接管路、管件、阀门、法兰接头等；运输用的盲法兰、螺栓、螺母和垫片；起吊环首螺钉和或吊耳；防静电接地板和或接地柱；其它操作必需的配套辅助设备；安装、试车和二年操作用各品备件；专用工具等。
所配带的电气、仪表设备均应符合所在区域的危险等级及防爆等级的要求。
卧式离心泵配套驱动电机选用***********电机股份有限公司、****股份有限公司或******有限公司生产的电机。
保证货物在安装、安全可靠运行时不另外需要配件。
电控柜不在供货范国之内，但设备输出与输入的电控信号类别，卖方给予明确说明。
要求设备输出信号类别均为干接点信号。
三、设计和安装条件设计流量：60m3/h设计扬程：10m额定功率：≤3kw水泵出口管径：≥80mm电机转速：≤2900rpm输送介质：污泥污泥含水率：96%安装场所：水解酸化池四、技术性能Ø 所提供的水泵应为：安全、可靠、实用、经济，且能满足装置安全、稳定、长期、满负荷运转的需要。
Ø 所提供的水泵性能曲线应保证泵在额定工况点附近以及尽可能大的 Q～H 范围有较高的效率。
Ø 卖方比较水泵性能和管道系统的工作特性，以获得最高的水泵工作效率和工作可靠性。
Ø 泵和管路及其它设备联合作用下不得形成气蚀和超载，水泵机组在规定的流量、扬程工况点附近均能长时间的工作。
Ø 水泵停机时，在止回阀关闭之前，水泵叶轮等零部件应能毫无损坏，并考虑机组减震措施，以便机组运转过程中和起动与停机时，机组与管道系统不会有太大的震动和噪音。
不锈钢卧式管道离心泵型号参数及选型
优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
上海沈泉泵阀制造有限公司是集研究、开发、生产、销售和服务为一体的泵阀生产企业。
产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
不锈钢管道卧式离心水泵是一款卧式结构的离心泵，在型号上有着多种。
且不同的厂家所生产的卧式离心水泵在型号上也是有所不同。
用户在了解不锈钢卧式离心水泵型号参数及选型的内容后将有助于对离心水泵的选型。
为此，上海沈泉就为大家简单地讲解下此次的内容。
小编主要以ISWH型不锈钢卧式管道离心泵来为大家讲解。
ISWH型不锈钢卧式管道离心泵：也可以被叫做ISWH卧式化工循环泵，因该泵拥有着运行平稳、噪音低、低故障及维修方便等特点。
常被用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20~C～+120℃。
另外，在处理介质上，可抽取固体颗料含量不超过单位体积的0.1%，粒度<0.2mm以及具有腐蚀性，粘度类似于水的液体。
讲解完不锈钢卧式管道离心泵的型号参数后，小编再来为用户讲解下怎么对这款不锈钢卧式泵去进行选型。
合理的选型是很有必要的，这可帮助用户在选型及使用时减去不少的麻烦。
而对于选型的方法，详情如下：在对不锈钢卧式离心泵选型时，用户需要向厂家提供自己所需的参数、介质、环境等一系列需求，这样厂家便能根据用户的需求从而提供出适合的水泵了。
值得说明的是，用户在选择流量这块时，尽量选择比自己所需的实际流量还要大的离心泵，因为在水泵铭牌上所示的流量扬程仅为理论扬程，也就是说这是理论上能够达到的最大流量扬程，实际使用时，不一定能够达到。
离心泵技术参数(重量)
ISW卧式离心泵排水泵增压泵循环泵永嘉县泉顿泵业制造厂ISW管道泵采用先进水力模型，运行平衡，噪音低，密封可靠，无泄漏，结构合理占地面积小，寿命长是IH泵基础上改良起来应用范围供输送不含固体颗粒具有腐蚀性、粘度类似水的液体。
其标记、额定性能和尺寸等效采用国际标准ISO2858，具有性能范围广、效率高、“三化”水平高和维修方便，是国家推广的节能产品。
化工泵输送介质温度为-20℃～105℃，需要时采用冷却措施可输送更高温度的介质，适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。
食品工业化工企业和城市给水污水排放，自来水网增压，建筑生活用水，建筑消防用水，中央空调系统，其它冷热清洁介质，循环增压。
技术参数流量：6.3-1500m3/h扬程：5-150m转速：980-2900r/min口径：φ40-φ500工作压力：1·6.MPa介质温度：≤0~+180℃型号意义型号流量Q扬程(m) 效率（%）转速（r/min）电机功率（kW）必需汽蚀余量（NPSH）r 重量（kg）(m3/h) (L/S)15-80 1.5 0.42 8 34 2800 0.18 2.3 17 20-110 2.5 0.69 15 34 2800 0.37 2.3 25 20-160 2.5 0.69 32 25 2900 0.75 2.3 29 25-110 4 1.11 15 42 2900 0.55 2.3 26 25-1254 4 1.11 20 36 2900 0.75 2.3 2825-125A 3.6 1.0 16 35 2900 0.55 2.3 27 25-160 4 1.11 32 32 2900 1.5 2.3 39 25-160A 3.7 1.03 28 31 2900 1.1 2.3 34 32-100 4.5 12.5 12.5 44 2900 0.55 2.0 27 32-100(I) 6.3 1.75 12.5 54 2900 0.75 2.0 32 32-125 5 1.39 20 44 2900 0.75 2.3 28 32-125A 4.5 1.25 16 43 2900 0.55 2.3 28 32-160 6.5 5 32 44 2900 1.5 2.3 39 32-160A 4 1.1 25 34 2900 1.1 2.0 38 32-160(I) 6.3 1.75 32 40 2900 2.2 2.0 47 32-200 4.5 12.5 50 32 2900 3 2.0 55 32-200(I) 6.3 1.75 50 33 2900 4 2.0 43 32-200A 4 1.11 44 40 2900 2.2 2.0 74 40-100 6.3 1.75 12.5 54 2900 0.55 2.3 32 40-100A 5.6 1.56 10 52 2900 0.37 2.3 32 40-125 6.3 1.75 20 46 2900 1.1 2.3 34 40-125A 5.6 1.56 16 45 2900 0.75 2.3 33 40-160 6.3 1.75 32 40 2900 2.2 2.3 47 40-160A 5.9 1.64 28 39 2900 1.5 2.3 43 40-160B 5.5 1.53 24 38 2900 1.1 2.3 38 40-200 6.3 1.75 50 33 2900 4 2.3 74 40-200A 5.9 1.64 44 31 2900 3 2.3 62 40-200B 5.3 1.47 36 29 2900 2.2 2.3 52 40-250 6.3 1.75 80 28 2900 7.5 2.3 105 40-250A 5.9 1.64 70 28 2900 5.5 2.3 98 40-250B 5.5 1.53 60 27 2900 4 2.3 7740-100(I) 12.5 3.47 12.5 62 2900 1.1 2.3 34 40-100(I)A 11 3.05 10 60 2900 0.75 2.3 32 40-125(I) 12.5 347 20 58 2900 1.5 2.3 38 40-125(I)A 11 3.05 16 57 2900 1.1 2.3 33型号流量Q扬程(m) 效率（%）转速（r/min）电机功率（kW）必需汽蚀余量（NPSH）r 重量（kg）(m3/h) (L/S)40-160(I) 12.5 3.47 32 52 2900 3 2.3 56 40-160(I)A 11.7 3.25 28 51 2900 2.2 2.3 47 40-160(I)B 10.4 2.89 22 50 2900 1.5 2.3 43 40-200(I) 12.5 3.47 50 46 2900 5.5 2.3 85 40-200(I)A 11.7 3.25 44 45 2900 4 2.3 75 40-200(I)B 10.6 2.94 36 44 2900 3 2.3 63 40-250(I) 12.5 3.47 80 38 2900 11 2.3 145 40-250(I)A 11.6 3.22 70 38 2900 7.5 2.3 95 40-250(I)B 10.8 3.0 60 37 2900 5.5 2.3 94 40-250(I)C 10.0 2.78 52 36 2900 5.5 2.3 88 50-100 12.5 3.47 12.5 62 2900 1.1 2.3 36 50-100A 11 3.05 10 60 2900 0.75 2.3 35 50-125 12.5 3.47 20 58 2900 1.5 2.3 43 50-125A 11 3.05 16 57 2900 1.1 2.3 38 50-160 12.5 3.47 32 52 2900 3 2.3 59 50-160A 11.7 3.25 28 51 2900 2.2 2.3 51 50-160B 10.4 2.89 22 50 2900 1.5 2.3 47 50-200 12.5 3.47 50 46 2900 5.5 2.3 101 50-200A 11.7 3.25 44 45 2900 4 2.3 8050-200B 10.6 2.94 36 44 2900 3 2.3 68 50-250 12.5 3.47 80 38 2900 11 2.3 160 50-250A 11.6 3.22 70 38 2900 7.5 2.3 115 50-250B 10.8 3.0 60 37 2900 5.5 2.3 114 50-250C 10.0 2.78 52 36 2900 5.5 2.3 108 50-100(I) 25 6.94 12.5 69 2900 1.5 2.5 41 50-100(I)A 22.3 6.19 10 67 2900 1.1 2.5 36 50-125(I) 25 6.94 20 68 2900 3 2.5 56 50-125(I)A 22.3 6.19 16 66 2900 2.2 2.5 48 50-160(I) 25 6.94 32 63 2900 4 2.5 72 50-160(I)A 23.4 6.5 28 62 2900 3 2.5 71 50-160(I)B 21.6 6.0 24 58 2900 2.2 2.5 59 50-200(I) 25 6.94 50 58 2900 7.5 2.5 108 50-200(I)A 23.5 6.53 44 57 2900 5.5 2.5 107 50-200(I)B 21.8 6.06 38 55 2900 4 2.5 100 50-250(I) 25 6.94 80 50 2900 15 2.5 175型号流量Q扬程(m) 效率（%）转速（r/min）电机功率（kW）必需汽蚀余量（NPSH）r 重量（kg）(m3/h) (L/S)50-250（IA）23.4 6.5 70 50 2900 11 2.5 165 50-250（I）B 21.6 6.0 60 49 2900 7.5 2.5 165 50-315（I）25 6.94 125 40 2900 30 2.5 310 50-315（I）A 23.7 6.58 113 40 2900 22 2.5 245 50-315（I）B 22.5 6.25 101 39 2900 18.5 2.5 215 50-315（I）C 20.6 5.72 85 38 2900 15 2.5 195 65-100 25 6.94 12.5 69 2900 1.5 2.5 4665-100A 22.3 6.19 10 67 2900 1.1 2.5 41 65-125 25 6.94 20 68 2900 3 2.5 58 65-125A 22.3 6.19 16 66 2900 2.2 2.5 49 65-160 25 6.94 32 63 2900 4 2.5 75 65-160A 23.4 6.5 28 62 2900 3 2.5 75 65-160B 21.6 6.0 24 58 2900 2.2 2.5 63 65-200 25 6.94 50 58 2900 7.5 2.5 107 65-200A 23.5 6.53 44 57 2900 5.5 2.5 107 65-200B 21.8 6.06 38 55 2900 4 2.5 100 65-250 25 6.94 80 50 2900 15 2.5 180 65-250A 23.4 6.5 70 50 2900 11 2.5 170 65-250B 21.6 6.0 60 49 2900 7.5 2.5 170 65-315 25 6.94 125 40 2900 30 2.5 320 65-315A 23.7 6.58 113 40 2900 22 2.5 255 65-315B 22.5 6.25 101 39 2900 18.5 2.5 225 65-315C 20.6 5.72 85 38 2900 15 2.5 205 65-100（I）50 13.9 12.5 73 2900 3 3.0 63 65-100（I）A 44.7 12.4 10 72 2900 2.2 3.0 53 65-125（I）50 13.9 20 72.5 2900 5.5 3.0 99 65-125（I）A 45 12.5 16 71 2900 4 3.0 78 65-160（I）50 13.9 32 71 2900 7.5 3.0 103 65-160（I）A 46.7 13.0 28 70 2900 7.5 3.0 103 65-160（I）B 43.3 12.0 24 69 2900 5 3.0 97 65-200（I）50 13.9 50 67 2900 15 3.0 176 65-200（I）A 47 13.1 44 66 2900 11 3.0 166 65-200（I）B 43.5 12.1 38 65 2900 7.5 3.0 11465-250（I）50 13.9 80 59 2900 22 3.0 23565-250（I）A 46.7 13.0 70 59 2900 18.5 3.0 20580-100 80-100A 80-125 80-125A 80-160 80-160 80-160A 80-160B 80-200 80-200A 80-200B 80-250 80-250A 80-250B 80-315A 80-315B 80-315C 80-350 80-350A 80-350B 80-100I 80-100IA 80-125I 80-125IA 80-160I 80-160IA 80-160IB 80-200I 80-200IA 80-200IB型号流量Q扬程(m) 效率（%）转速（r/min）电机功率（kW）必需汽蚀余量（NPSH）r 重量（kg）(m3/h) (L/S)80-250（I）100 27.8 80 69 2900 37 4.0 330 80-250（I）A 93.5 26.0 70 68 2900 30 4.0 315 80-250（I）B 87 24.2 60 66 2900 22 4.0 315 80-315（I）100 27.8 125 66 2900 75 4.0 675 80-315（I）A 95 26.4 113 66 2900 55 4.0 535 80-315（I）B 90 25 101 65 2900 45 4.0 420 80-315（I）C 82 22.8 85 63 2900 37 4.0 36 100-100 100 27.8 12.5 76 2900 5.5 4.5 113 100-100A 89 47 10 74 2900 4 4.5 91 100-125 100 27.8 20 76 2900 11 4.5 169 100-125A 89 24.7 16 74 2900 7.5 4.5 118 100-160 100 27.8 32 76 2900 15 4.5 191 100-160A 93.5 26.0 28 74 2900 11 4.5 181 100-160B86.624.1247229007.54.5181100-200 100 27.8 50 74 2900 22 4.0 245 100-200A 93.5 26.0 44 73 2900 18.5 4.0 215 100-200B 87 24.2 38 71 2900 15 4.0 193100-250 100 27.8 80 69 2900 37 4.0 345 100-250A 93.5 26.0 70 68 2900 30 4.0 330 100-250B 87 24.2 60 66 2900 22 4.0 330 100-315 100 27.8 125 66 2900 75 4.0 689 100-315A 95 26.4 113 66 2900 55 4.0 549 100-315B 90 25 101 65 2900 45 4.0 439 100-315C 82 22.8 85 63 2900 37 4.0 385 100-100（I）160 44.4 12.5 73 2900 11 4.5 115 100-125（I）160 44.4 20 74 2900 15 4.5 168 100-125（I）A 140 39 17 72 2900 11 4.5 168 100-160（I）160 44.4 32 79 2900 22 5.6 210 100-160（I）A 140 39 28 76 2900 18.5 5.0 210 100-200（I）160 44.4 50 79 2900 37 5.2 402 100-200（I）A 140 39 45 74 2900 30 4.5 395 100-200（I）B 100 27.8 40 72 2900 22 4.5 360 100-250（I）160 44. 4 80 77 2900 55 4.8 560 100-250（I）A 140 39 72 72 2900 45 4.5 420 100-250（I）B 100 27.8 65 70 2900 37 4.5 400型号流量Q扬程(m) 效率（%）转速（r/min）电机功率（kW）必需汽蚀余量（NPSH）r 重量（kg）(m3/h) (L/S)100-350 100 27.8 153.6 57 2900 90 4.0 950 100-350A 87 24.2 142 75 2900 75 4.0 830 100-350B 82 22.8 135 75 2900 55 4.0 600 125-100 160 44.4 12.5 82 2900 11 4.0 180 125-100A 150 39.7 10 77 2900 7.5 4.0 125125-125 160 44.4 20 80 2900 15 4.0 220 125-125A 143 39.7 16 77 2900 11 4.0 210 125-160 160 4.4 32 78 2900 22 4.0 265 125-160A 150 41.7 28 76 2900 18.5 4.0 230 125-160B 138 38.3 24 73 2900 15 4.0 215 125-200 160 44.4 50 77 2900 37 5.5 395 125-200A 150 41.7 44 76 2900 30 5.5 380 125-200B 138 38.3 37.5 75 2900 22 5.5 320 125-250 160 44.4 80 75 2900 55 5.5 580 125-250A 150 41.7 70 74 2900 45 5.5 490 125-250B 138 38.3 60 73 2900 37 5.5 430 125-315 160 44.7 125 70 2900 90 5.5 790 125-315A 150 41.7 110 70 2900 75 5.5 710 125-315B 143 39.7 100 69 2900 75 5.5 705 125-315C 134 37.2 88 67 2900 55 5.5 585 150-125 160 44.4 24 76 2900 11 4.0 210 150-125A 150 41.7 16 77 2900 7.5 4.0 130 150-160 160 44.4 32 75 2900 22 4.0 270 150-160A 150 41.7 28 76 2900 18.5 4.0 230 150-160B 140 39 24 73 2900 15 4.0 220 150-200 200 55.6 12.5 78 1450 15 3.0 265 150-200A 176 49.7 10 76 1450 11 3.0 244 150-200B 140 39 38 75 1450 22 4.0 275 150-250 200 55.6 20 79 1450 18.5 3.0 300 150-250A 184.4 51.2 17 78 1450 15 3.0 262 150-250B 167 46.4 14 76 1450 11 3.0 241150-315 20 55.6 32 78 1450 30 2.5 410 150-315A 187 51.9 28 77 1450 22 3.5 335 150-315B 173 48.1 24 76 1450 18.5 3.5 315 150-350 160 44.4 150 80 2900 110 5.5 970型号流量Q扬程(m) 效率（%）转速（r/min）电机功率（kW）必需汽蚀余量（NPSH）r 重量（kg）(m3/h) (L/S)150-350A 150 41.7 142 70 2900 90 5.5 790 150-350B 140 39 135 76 2900 75 5.5 705 150-400 200 55.6 50 75 1450 45 3.5 490 150-400A 187 51.9 44 74 1450 37 3.5 454 150-400B 174 48.3 38 73 1450 30 3.5 435 150-400C 160 44.4 32 71 1450 22 3.5 365 150-250(I) 200 55.6 80 76 2900 75 4.5 702 150-250(I)A 187 51.9 70 75 2900 55 4.5 561 150-250(I)B 173 48.1 60 74 2900 45 4.5 460 150-315(I) 20 55.6 125 73 2900 110 4.5 980 150-315(I)A 187 51.9 110 72 2900 90 4.5 800 150-315(I)B 173 48.1 95 70 2900 75 4.5 724 200-200 200 55.6 12.5 78 1450 15 3.0 265 200-200A 179 49.7 10 76 1450 11 3.0 244 200-250 200 55.6 20 79 1450 18.5 3.0 305 200-250A 184.4 51.2 17 78 1450 15 3.0 267 200-250B 167 46.4 14 76 1450 11 3.0 246200-315 200 55.6 32 78 1450 30 3.5 417 200-315A 189 51.9 28 77 1450 22 3.5 342 200-315B 173 48.1 24 76 1450 18.5 3.5 322 200-400 200 55.6 50 75 1450 45 3.5 498 200-400A 187 51.9 44 74 1450 37 3.5 462 200-400B 174 48.6 38 73 1450 30 3.5 443 200-400C 160 44.4 32 71 1450 22 3.5 373 200-200(I) 400 111.1 12.5 80 1450 22 4.0 382 200-200(I)A 358 99.4 10 78 1450 18.5 4.0 346 200-250(I) 400 111.4 20 80 1450 30 4.0 475 200-250(I)A 358 99.6 14 78 1450 22 4.0 405 200-250(I)B 322 89.4 13 75 1450 18.5 4.0 387 200-315(I) 400 111.4 32 80 1450 55 4.0 675 200-315(I)A 374 103.9 28 79 1450 45 4.0 560 300-315(I)B 346 96.1 24 78 1450 37 4.0 535 200-400(I) 400 111.4 50 81 1450 75 4.0 830 200-400(I)A 374 103.9 44 80 1450 75 4.0 830 200-400(I)B 346 96.1 38 78 1450 55 5.0 685 200-400(I)C 320 88.9 32 76 1450 45 5.0 580型号流量Q扬程(m) 效率（%）转速（r/min）电机功率（kW）必需汽蚀余量（NPSH）r 重量（kg）(m3/h) (L/S)250-250 550 152.8 20 82 1450 45 5.0 620 250-250A 500 139 17 80 1450 37 5.0 550250-235 500 139 12.5 78 1480 22 4.5 410 250-300 500 139 20 78 1480 37 4.5 550 250-315 550 152.8 32 80 1450 75 5.5 890 250-315A 500 139 28 78 1450 55 5.5 690 250-315B 450 125 24 74 1450 45 5.5 620 250-400 500 139 50 72 1480 90 4.5 1530 300-235 720 200 18 81 1450 55 5.0 1075 300-235A 600 166 15 79 1450 45 5.0 970 300-235B 540 150 12.8 78 1450 37 5.0 925 300-250 720 200 20 83 1450 55 6.0 1085 300-250A 600 166 17 81 1450 45 6.0 980 300-300 720 200 28 82 1480 75 5.0 1230 300-300A 600 166 24 80 1480 75 5.0 1095 300-300B 540 150 21 78 1480 55 5.0 980 300-315 720 200 32 84 1480 90 4.5 1350 300-315A 650 180 28 80 1480 75 4.5 1240 300-315B 580 151 24 78 1480 55 4.5 1100 300-380 720 200 44 84 970 132.0 5.0 1900 300-380A 666 185 38 80 970 110.0 5.0 1700 300-380B 614 170.6 32 78 970 90.0 5.0 1530 300-390 720 200 18 81 980 55 5.0 1300 300-390A 600 167 15 79 980 45 5.0 1220 300-390B 540 150 12.5 77 980 37 5.0 1100 300-400 600 166 50 78 1480 110 5.0 1500 300-480 720 200 28 81 980 75 5.0 1500 300-480A 600 166 24 80 980 75 5.0 1280300-480B 540 150 21 79 980 55 5.0 1180 350-235 800 222 12.5 83 1480 37 4.5 1050 350-300 800 222 20 82 1480 55 4.5 1230 350-315 800 222 32 84 1480 90 4.5 1650 350-400 800 222 50 83 1480 160 4.5 1950 400-300 1080 300 20 78 1480 90 6.0 1570 400-315 1080 300 32 76 1480 132 6.0 1880 500-300 1200 333 20 80 1480 110 6.0 1800 500-315 1200 333 32 78 1480 160 6.0 2070。
卧式水泵参数选型参考表
优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
卧式离心泵是一种常见且重要的离心泵类型，其特点是泵的进出口在同一水平面上，泵体和电机布置平稳，安装方便。
卧式离心泵在液体输送和泵送领域中得到广泛应用，其用途涵盖了工业、市政、建筑等多个领域。
一、卧式水泵参数选型参考表
二、如何选择卧式水泵
选购卧式水泵时，需要根据实际使用需求选择合适的型号和参数。
一般来讲，需要考虑以下几个方面：
1. 流量需求：需要根据实际使用地点的需求，选择相应流量的水泵。
流量过大或过小都会影响水泵的使用效果。
2. 扬程高度：选择水泵时需要考虑需要输送的介质所需的扬程高度，选择合适的扬程高度的水泵才能满足实际使用需求。
3. 电机功率：电机功率直接影响水泵的运行效率，同时也是影响水泵价格的重要因素。
需要根据实际使用需求选择合适的电机功率。
4. 结构材质：在特殊环境下，选择适合的材质也是非常重要的。
例如在化工、医药等行业中，需要选择耐腐蚀、耐高温的材质。
根据以上几点选出合适的卧式水泵，就可以满足实际使用需要。
需要注意的是，除了以上参数，还需要考虑其他因素如安装位置、供水稳定性等，综合考虑才能选出最合适的水泵。
卧式多级离心泵型号及全参数
【TSWA型卧式多级离心泵】产品:【TSWA型卧式多级离心泵】产品简介：TSWA型卧式多级离心泵是我公司在TSW型泵的基础上吸收国内外多种多级离心泵的优点改进而成的新一代产品,符合JB/T53058-93质量标准。
TSWA 型卧式多级离心泵供输送不含固体颗粒的清水及物理化学性质似于水的液体之用。
TSWA 型卧式多级离心泵主要用于高压给水、高层建筑给水，也可用于厂矿给排水。
TSWA 型卧式多级离心泵泵的流量从10~155 m3/h，扬程范围为15~300m,配套功率范围2.2~200kw，口径范围为50~150mmTSWA 型卧式多级离心泵介质使用温度不超过80℃【TSWA型卧式多级离心泵】型号意义：【TSWA型卧式多级离心泵】使用条件：1、适于输送清水及物理化学性质类似于清水的物质，其固体不溶物体积不超过单位体积0.1%，粒度≤2mm2、介质温度：-15℃~80℃；3、工作压力：系统压力≤3.0MPa;（即：系统压力=入口压力+泵工作时的压力≤3.0MPa）4、周围环境温度应低于40℃,相对湿度低于95%;5、由于本型泵主要部件均为铸铁材质，因此所输送介质应无强腐蚀性。
注：如介质带有细小颗粒或具强腐蚀性时，请在订货时说明，以便提供更为可靠之产品。
【TSWA型卧式多级离心泵】产品特点：1、TSWA型卧式多级离心泵结构紧凑，体积小，外形美观，占地面积小，节省建筑费用；2、TSWA型卧式多级离心泵的转子部件由两端的滚动轴承支撑，泵运行平稳；3、TSWA型卧式多级离心泵的进口为水平方向，出口为垂直向上布置，简化管路；4、TSWA型卧式多级离心泵的电机为卧式结构，便于维修。
【TSWA型卧式多级离心泵】主要用途：TSWA型卧式多级离心泵适用于工业和城市给排水、高层建筑增压供水，园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等，尤其适用于宾馆、饭店娱乐场所的制冷、空调给水等。
【TSWA型卧式多级离心泵】结构图：序号名称材料序号名称材料序号名称材料序号名称材料1 联轴器HT200 7 导叶HT200 13平衡盘HT200 19 右轴承压盖HT2002 左轴承压盖HT200 8 中段HT200 14 填料体HT200 20 左轴承压盖Q2353 左轴承座HT200 9 末导叶HT200 15 右轴承座HT200 21轴承锡青铜4 左填料压盖HT200 10 出水段HT200 16 右填料压盖HT200 22 左轴承衬套Q2355 进水段HT200 11 平衡段HT200 17右填料轴套Q235 23 左填料轴套Q2356 叶轮HT200 12 平衡环HT200 18右轴承衬套Q235 24 轴45或2Cr13【TSWA型卧式多级离心泵】结构说明：1、TSWA型卧式多级离心泵为多级节段式结构，其吸入口为水平方向，吐出口为垂直向上布置，设有50、75、100、125、150等口径，用户根据流量、扬程的需求选择不同品径和级数的泵来得到满足；2、TSWA型卧式多级离心泵主要由进水段、中段、导叶、叶轮、出水段及轴承体部件、密封部件等组成，其结构设计合理；3、TSWA型卧式多级离心泵的转子部件由中碳钢轴、铸铁叶轮、平衡盘及轴套等组成，转子两端支承在干油润滑的滚动轴承上，由于叶轮极好的动静平衡及平衡盘的水力平衡作用，使得泵运行起来十分平稳，且噪声低、振动小。
ISW型卧式管道离心泵性能参数选型表及结构图
优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
卧式管道离心泵，是在吸收G内外同类产品先进技术的基础上，卧式管道离心泵采用G内通用离心泵之性能参数，自行研制开发的新一代节能、环保卧式离心泵。
该泵性能优、可靠性高、寿命长、结构合理、外形美观，具有行业领先水平。
今天上海沈泉管道离心泵厂家就为大家简单的来讲解一下它的规格型号参数以及它的结构图，好让大家能够更加的了解这么一款优秀的离心泵。
下面就请大家跟着小编一起来看看吧。
一、ISW型卧式管道离心泵性能参数选型表：二、ISW型卧式管道离心泵结构图：卧式离心泵的基本组件是高速旋转叶轮和固定的蜗牛形泵壳。
具有多个(通常为4至12个)向后弯曲叶片的叶轮固定在泵轴上，并由电动机驱动，与泵轴一起高速旋转。
叶轮是直接对泵中的液体进行功的部件，并且是卧式离心泵的能量供应装置。
泵壳中央的吸油口与吸油管相连，吸油管的底部装有单向底阀。
泵壳侧面的排出口与装有调节阀的排污管道连接。
三、ISW卧式离心泵的工作原理：ISW卧式离心泵启动后，泵轴带动叶轮一起高速旋转，迫使预填充在叶片之间的液体旋转。
在惯性离心力的作用下，液体从叶轮中心径向移动到外周。
液体在流过叶轮的运动过程中获得能量，静压能量增加，流速增加。
当液体离开叶轮并进入泵壳时，由于壳内流道的逐渐膨胀，液体会减速，部分动能转化为静压能，Z后切向流入排放管。
蜗壳泵壳体不仅是收集从叶轮流出的液体的部件，而且还是动力传递装置。
当从叶轮的中心向外周投掷液体时，在叶轮的中心形成低压区域，并且由于液体之间的总势能差而将液体吸入叶轮的中心。
依靠叶轮的连续运转，液体被连续地吸入和排出。
由卧式离心泵中的液体获得的机械能转化为静压能的增加。
多级管道离心泵的选型时要看的技术参数有哪些
多级管道离心泵的选型时要看的技术参数有哪些选型多级管道离心泵时，需要考虑以下技术参数：1.流量：流量是离心泵选型的重要参数，它表示单位时间内通过管道的液体体积。
根据工程需求和管道的设计流量，选择适当的流量范围。
2.扬程：扬程是指液体从泵的入口到出口的高度差，也是离心泵的输出压力。
根据所需的总扬程和管道系统的摩擦阻力，选取合适的扬程范围。
3.功率：功率是离心泵所需的电力或机械动力，用于提供泵的工作能力。
根据设计条件和泵的效率，选择适宜的功率。
4.转速：转速是指离心泵叶轮的转动速度，影响着泵的性能和效率。
合适的转速可根据泵的尺寸、管道系统和工程要求来确定。
5.叶轮直径：叶轮直径是离心泵的关键尺寸之一，直接影响泵的流量和扬程。
合适的叶轮直径需要考虑泵的尺寸限制、流量要求和工程经济性。
6.材质：离心泵的材质应根据输送液体的性质来选取，常见的材质有铸铁、不锈钢和耐腐蚀材料。
需要考虑液体的腐蚀性、温度和工程经济性等因素。
7.效率：效率是离心泵在转换输入能量为输送流体能量的比率，反映了泵的能源利用率。
较高的效率可以减少能源消耗和运行成本。
8.NPSH（净正吸入头）要求：NPSH是离心泵所需的最低净正吸入头。
选型时需要根据工程条件和液体蒸气压等因素，选择适当的NPSH要求。
9.噪声：离心泵的噪声是其工作时产生的声音，选型时需要考虑泵站的环境噪声要求和工作效果。
10.运行方式：离心泵可以通过电动机、内燃机或水力驱动等不同方式驱动，需根据工程要求和设备条件选取合适的运行方式。
11.维护便捷性：选型时需要考虑离心泵的维护和保养方便性，包括拆卸和更换叶轮、检修密封件等操作的方便性。
12.可靠性和使用寿命：离心泵的可靠性和使用寿命与其制造工艺、材料质量等因素有关，需要选择具有良好质量和可靠性的品牌和型号。
除了上述技术参数，实际选型还需要考虑经济性、厂家信誉度、售后服务等因素。
根据工程需求，综合考虑以上技术参数，并进行合理的评估和比较，以选择最适合的多级管道离心泵。
卧式中开蜗壳式双吸离心泵型号及参数
【SOW型卧式中开蜗壳式双吸离心泵】产品:【SOW型卧式中开蜗壳式双吸离心泵】产品简介：SOW型卧式中开蜗壳式双吸离心泵是我司根据市场需要，引进德国先进技术生产的高性能水泵。
泵通过使用原型叶轮和改型叶轮及其切割，型谱饱满宽广、使用效率高，在型谱性能范围内，可提供恰当满足用户所需要的任意流量扬程工作点的水泵。
泵采用了目前国内外最优秀的可自平衡轴向力及径向力的水力模型，性能稳定、效率高、结构紧凑、振动小、泵体耐压高，安装维修方便。
产品执行GB/T5657-95《离心泵条件Ⅲ类》标准。
本司产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。
【SOW型卧式中开蜗壳式双吸离心泵】型号意义：【SOW型卧式中开蜗壳式双吸离心泵】产品特点：SOW型卧式中开蜗壳式双吸离心泵根据输送介质或用户要求采用填料密封或机械密封，不受转向限制。
对于填料密封，有足够的空间用于更换填料。
1、许用工作压力为2.5 MPa；即泵入口压力+泵扬程≤2.5 MPa。
根据泵壳承受的最大压力，泵体和泵盖材质采用灰口铸铁(1.6 MP a)、球墨铸铁(2.0 MPa)、铸钢(2.5 MPa)。
在订货时敬请注明泵的承压情况或材质。
2、介质：温度≤105℃的清水或物理化学性质类似于清水的其它液体(固体颗粒≤80 mg／L)。
采用轴承 1、采用油脂润滑的封闭式滚动轴承，维护简单，运行时间长。
2、配备恒定油位的油杯，也可用稀油润滑。
3、选用进口(SKF、NSK、NTN)高质量轴承，运行平稳，噪音低，使用寿命长。
【SOW型卧式中开蜗壳式双吸离心泵】技术参数：流量：50-15000m3/h；扬程：8-160m；功率：2.2-1600kW；转速：980-2900r/min；口径：φ80-φ600；温度范围：≤105℃；工作压力：≤2.5Mpa。
【SOW型卧式中开蜗壳式双吸离心泵】主要用途：SOW型卧式中开蜗壳式双吸离心泵主要供输送温度不高于105℃的清水或理化性质类似于水的液体。
ISW、ISG25-160-管道离心泵-卧式管道泵-立式离心泵
25-160 立式管道离心泵ISW——卧式清水泵ISWR——卧式清水泵ISWH——卧式管道化工泵ISWY——卧式管道油泵ISWD——卧式低转速离心泵流量：5.6~720m³/h扬程：5~125m最大工作压力：1.6MPa(200及以下口径)，1.0MPa(200及以上口径)设计参数：流量扬程转速轴功率配套功率效率汽蚀泵口径泵型号（m3/h）（l/s）（m）（r/min）（kw）（kw）（%）（m）进口出口25-160 4 1.11 32 2900 1.0 1.5 32 2.3 25 25ISW型系列泵为单级单吸卧式离心泵，该泵由电机、泵和底座三部分组成。
泵结构包括泵体、叶轮、泵盖、机械密封等零部件组成。
泵体和泵盖的部分是从叶轮北面出剖分的，即为后开门结构形式。
泵和电机同轴，为了平衡泵的轴向力，大多数泵的叶轮前、后均设有密封环，并在叶轮后盖板上设有平衡孔，其中残余轴向力由电机内轴承受。
泵与电机直接，安装时无需校正，具有共同底座，采用JGD型减震器进行隔振。
一、主要用途:1、ISW卧式清水泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水，高层建筑增压送水，园林喷灌，消防增压，远距离输送，暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T≤80℃。
2、ISWR卧式热水泵广泛适用于：冶金、化工、纺织、造纸、以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统，ISWR型使用温度T≤120℃。
3、lSWH卧式化工泵，供输送不含固体颗料，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20~C～+120℃。
4、lSWB卧式管道油泵，供输送汽油、煤油、柴油等用油类产品或易燃、易爆液体，被输送介质温度为一20~C～+120℃。
二、卧式管道泵工作条件:1、吸入压力≤1．6MPa，或泵系统最高工作压力≤1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa、泵静压试验压力为2．5MPa，订货时请注明系统工作压力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
卧式管道离心泵选型及技术
要使用卧式管道离心泵，就必须知道卧式管道离心泵的工作原理以及与其他泵相比有哪些优点，这样在选择卧式管道离心泵的时候就能够做到胸有成竹了。
一般来说，卧式管道离心泵拥有卧式管道离心泵的工作原理，在细节上又有自己的特点。
一、卧式管道离心泵的工作原理
离心泵所以能把水送出去是由于离心力的作用。
水泵在工作前，泵体和进水管必须罐满水形成真空状态，当叶轮快速转动时，叶片促使水很快旋转，旋转着的水在离心力的作用下从叶轮中飞去，泵内的水被抛出后，叶轮的中心部分形成真空区域。
水原的水在大气压力(或水压)的作用下通过管网压到了进水管内。
这样循环不已，就可以实现连续抽水。
在此值得一提的是：离心泵启动前一定要向泵壳内充满水以后，方可启动，否则将造成泵体发热，震动，出水量减少，对水泵造成损坏(简称：气蚀)造成设备事故。
二、卧式管道离心泵的优点
运行平稳：泵轴的绝对同心度及叶轮优异的动静平衡，保证平稳运行，绝无振动。
滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。
噪音低：两个低噪音轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。
故障率低：结构简单合理，关键部分采用国际一流品质;配套，整机无故障工作时间大大提高。
维修方便：更换密封、轴承，简易方便。
占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。
三、型卧式管道离心泵产品特点:
1、运行平稳：泵轴的绝对同心度叶轮优异的动静平衡，保证平稳运行，绝无振动。
2、滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。
3、噪音低：两个低噪音轴承下的水泵，运转平稳，除电机微弱声响，基本无噪声。
4、故障率低：结构简单合理，关键部分采用国际一流品质配套，整机无故障工作时间大大提高。
5、维修方便：更换密封、轴承、简易方便。
6、占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。
7、卧式清水泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市供水，高层建筑增压送水，园林喷灌，消防增压，远距离输送，暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T≤80℃。
8、R卧式热水泵广泛适用于:冶金、化工、纺织、造纸、以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统，R型使用温度T≤120℃。
9、H卧式化工泵，供输送不含固体颗粒，具有腐蚀性、粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20℃～+120℃。
10、B卧式管道油泵，供输送汽油、煤油、柴油等油类产品或易燃、晚爆液体，被输送介质温度为-20℃～+120℃。
