2dpsk差分相干解调原理

2dpsk差分相干解调原理
差分相移键控（DPSK）是一种数字通信调制技术，可以通过相位变化来传输二进制数据。

差分相干解调是一种用于接收和解码DPSK信号的方法。

下面将介绍2DPSK差分相干解调的原理。

在2DPSK中，每个二进制位被映射为一个相位状态。

相位状态的变化表示二进制数据的转换。

解调接收器在接收信号时，首先需要进行载波恢复。

这可以通过接收信号中的前一个符号和当前符号的相位差来实现。

差分相干解调中存在两个关键环节：相位差量化和符号解码。

首先是相位差量化。

接收器测量前一个符号和当前符号的相位差，并将其量化为离散的值。

这一步骤通常使用相位锁环（PLL）实现，它可以追踪并锁定接收信号的相位。

接下来是符号解码。

已经量化的相位差被用于解码二进制数据。

接收器将量化的相位差与已知的差分相移键控方案进行匹配，以确定二进制位的状态。

差分相干解调的原理在于利用差分编码的特性来提高信号的抗干扰能力。

由于差分编码仅仅依赖于相位差的变化，而不会受到绝对相位的影响，因此可以减少传输中的相位偏移导致的错误解码。

总结一下，2DPSK差分相干解调是一种用于接收和解码DPSK信号的技术。

它通过相位差量化和符号解码来恢复原始的二进制数据。

相位差量化使用相位锁环来锁定接收信号的相位，而符号解码则利用量化的相位差匹配已知的差分相移键控方案来确定二进制位的状态。

这种解调方法提高了信号的抗干扰能力，使得传输更可靠和稳定。

2dpsk差分相干解调原理

2DPSK差分相干解调原理
差分相干解调是一种用于解调2DPSK（2进制差分相移键控）调
制信号的方法。

在差分相干解调过程中，接收端需要知道发送端每个
码元的相位差，以便正确解调信号。

差分相干解调的原理如下：
1. 接收端接收到2DPSK调制信号，并进行适当的抽样以获得离
散的信号样本。

2. 在差分相干解调中，接收端首先需要估计接收到的信号的初
始相位。

这可以通过接收到的前一个码元和当前码元的相位差来计算。

初始相位估计可以通过与参考信号进行比较来进行。

3. 接下来，接收端将估计的初始相位应用于接收到的信号，并
将其与预期的差分相位差进行比较。

预期的差分相位差可以根据接收
到的前一个码元的相位差来计算。

4. 如果接收到的信号的相位差与预期的差分相位差相符，则接
收端认为当前码元为0；否则，认为当前码元为1。

5. 最后，接收端将解调得到的二进制码元组合起来，以获得原
始的数字信号。

差分相干解调适用于在传输过程中可能存在频偏和相位偏移的情
况下。

它能够有效地解调2DPSK调制信号，并且对于传输通道的变动
具有一定的鲁棒性。

7.1二进制数字调制原理

k
t
e2 ASK ( t ) s( t ) cos c t
(b)
载波 n
s(t)
.双边带调幅信号
s(t) e 0(t) cosωct
2、2ASK信号的产生
s(t)
x
x ～
e0(t)
～ k
载波 s(t)
e0(t) s(t) e0(t) s(t)
k
1
0
0
cosω 载波ct
e0(t) s(t)
e0(t
半波或全波整流
LPF
v1
抽样判决器
s(t )
BPF2
y2 (t )
半波或全波整流
LPF
v2
定时脉冲
解调器
非相干解调
BPF1 2FSK
f1 中心频率 f2
x
LPF
cos c1t
v1
抽样判决器
s(t )
BPF2
x
LPF
v2
定时脉冲
cos c 2t
解调器
相干解调
其它解调方法：鉴频法、差分检测法和过零检测法等
s( t ) an g( t nTs )
n
1 概率为P ("1" ) an 1 概率为1 P ("0" )
g(t)是幅度为1，宽度为Ts的矩形脉冲
e2 PSK ( t ) cos c t
2、2PSK信号的产生
(1)模拟调制法
(2)键控法
3、2PSK信号的解调
第7章数字带通传输系统为什么要调制？ .匹配信道 .天线设计 .FDM .最小化干扰的影响 7.1 二进制数字调制原理
7.1.1 二进制振幅键控(2ASK)

2psk与2dpsk调制与解调原理 -回复

2psk与2dpsk调制与解调原理-回复2PSK（2相移键控）和2DPSK（2差分相移键控）是常见的数字通信调制与解调技术，它们在许多无线通信系统中得到广泛应用。

本文将一步一步回答有关这两种调制与解调原理的问题，以帮助读者更好地理解它们。

首先，我们来解释一下PSK和DPSK的概念。

相移键控（PSK）是一种调制技术，其中不同的信息比特被编码为不同的相位值。

而差分相移键控（DPSK）则是一种变体，其中相邻的信息比特之间的相对相位差被编码为符号值。

1. 什么是2PSK调制与解调？2PSK是一种二进制调制技术，其中每个符号代表一个比特。

调制过程中，数字信号通过改变载波的相位来传输信息。

正弦波的相位可以取0度或180度来表示不同的比特值。

解调过程中，接收端通过检测正弦波的相位来恢复原始的比特信息。

2. 什么是2DPSK调制与解调？2DPSK也是一种二进制调制技术，其中每个符号代表一个比特。

与2PSK 不同的是，2DPSK采用差分编码方式，将相邻比特之间的相对相位差编码为不同的符号值。

调制过程中，相位的改变不再表示比特值，而是表示相对相位差的变化。

解调过程中，接收端通过检测相对相位差的变化来恢复原始的比特信息。

3. 2PSK的调制过程是怎样的？2PSK调制过程的关键就是改变载波的相位来代表不同的比特值。

在调制器中，原始二进制数据流被转换为正弦波信号。

如果比特为1，则正弦波的相位被设定为180度；如果比特为0，则正弦波的相位为0度。

通过这种方式，二进制数据被转换为相位值，并传输到接收端。

4. 2PSK的解调过程是怎样的？2PSK解调过程的关键是检测接收信号的相位来恢复原始的比特信息。

在解调器中，接收到的信号经过变换后，被转换为数字信号。

这个过程通常涉及使用锁相环等技术来跟踪接收信号的相位。

根据相位的变化，解调器可以判断每个符号的比特值是0还是1。

5. 2DPSK的调制过程是怎样的？2DPSK采用差分编码方式，将每个比特的相对相位差编码为不同的符号值。

QPSK,OQPSK,MSK

输入
串 /并变换
45
逻辑选相电路
带通滤波器
输出
135
225
315
四相载波发生器
4 四相差分相移键控（DQPSK）（续）

DQPSK信号的解调

相干解调（极性比较法）这里码变换器的功能恰好与发送端的相反，它需要将判决器输出的相对码恢复成绝对码。
平衡调制器

低通滤波器
抽样判决
码元形成
φ ＝ π 相 →“ 0 ” φ ＝ 0 相 →“ 1 ”
码反变换 1 1
0
1
0
a(t) b(t) c(t) d(t) cp(t) e(t) f(t)
-a a
bk 1 1 0 0 1 0 ak 0 0 1 0 1 1
2 二进制差分相移键控（DPSK）（续）

差分相干解调（相位比较法）
c
Ts
已调2DPSK信号 BPF a b
ak bk bk 1
4 四相相移键控（QPSK）

多进制数字调制的概念、特点
用多进制数字基带信号去调制载波的振幅、频率和相位，称为多进制数字调制。分为多进制数字振幅调制、多进制数字频率调制以及多进制数字相位调制三种基本方式。多进制数字调制系统的特点在相同的码元传输速率下（此时多元频带调制信号占用与二元信号相等带宽，多进制数字调制系统的信息传输速率高于二进制数字调制系统,因此提高了信道带宽利用率。在相同的信息传输速率下，多进制数字调制系统的码元传输速率低于二进制数字调制系统多进制数字调制系统的抗噪声性能低于二进制数字调制系统。
cos c t

输入
串/并变换

2

3.3 二进制数字调制原理

2002 Copyright
1 , 概率为 P an 1 P 0 , 概率为 CUMT LIShiyin
7
Communication
3.3.2
2FSK系统的原理
Ch3 数字调制传输系统
2）解调原理
非相干 (包络)检测，相干解调，过零点检测和差分检测法。 1 0 0 1 (1) 相干和非相干解调
传递数字信息。对于二进制，载波频率随着数字调制信号不同在两个频率之间变化。
如“1”对应于载波频率 f c1 对应于另一载波频率。 f
c2
2002 Copyright
，则“0”
Page 5
CUMT LIShiyin 5
Communication
3.3.2
2FSK系统的原理
Ch3 数字调制传输系统
一旦接收端参考相位发生变化，则恢复出的数字信息也会出现0和1的反转，从而导致接收端错误接收。
这种现象通常称为2PSK的“倒”现象或“反向工作”现象。 Page 13 2002 Copyright CUMT LIShiyin 13
Communication
3.3.3
2PSK系统的原理
Ch3 数字调制传输系统
Communication
Ch3 数字调制传输系统
3.3 数字信号的调制传输
数字调制的过程就象用数字信息去控制开关，从几个具有不同参量的独立振荡源中选择所需参量，所以把数字调制称为“键控”。
3.3.1 二进制数字调制原理
2ASK，2FSK，2PSK（2DPSK）
1 二进制幅度键控（2ASK）
载波幅度随数字调制信号 (1 和 0) 而在两个电平之间变化。其最简单的形式称为通-断键控 (OOK)，即载波在数字信号1或0的控制下通或断。

2DPSK和2PSK性能分析

2DPSK和2PSK性能分析首先，我们先来了解一下2DPSK（二进制差分相移键控）。

2DPSK使用相位偏移来表示数字信息。

相位的变化决定了数字的0和1、在2DPSK 中，每个比特对应于两个相位：0对应于0度或者180度的相位，1对应于90度或者270度的相位。

这种调制方式可以通过改变相位来传输数字信息，相对比较简单。

然而，它对相位误差非常敏感，因为不同的相位之间的边界很容易出现混淆。

接下来让我们看看2PSK（二进制相移键控）。

2PSK使用相位的不同来表示0和1、具体来说，数字0对应于0度相位，数字1对应于180度相位。

2PSK与2DPSK相比，每个比特只有两个可能的相位，使得相位的变化更加简单，从而使调制和解调的过程更加容易。

然而，2PSK对信道噪声和干扰更加敏感，因为相位的变化较少，相对较难区分不同的数字。

在性能分析方面，我们通常使用误比特率（BER）来衡量调制方式的性能。

BER是指在接收端，接收到错误的比特数与发射的比特总数之比。

较低的BER意味着较高的性能。

对于2DPSK和2PSK，性能分析的关注点主要集中在误比特率和信噪比（SNR）之间的关系。

SNR是信号功率与噪声功率之比，是衡量信号质量的一个重要指标。

通常来说，随着SNR的增加，BER会降低，表示信号的可靠性提高。

对于2DPSK调制方式，当SNR较低时，BER会较高。

这是因为在低信噪比下，相位之间的边界容易混淆，从而导致误比特率提高。

然而，当SNR高于一定阈值时，BER会逐渐趋近于零，这表明2DPSK在高信噪比下具有较好的性能。

相比之下，2PSK调制方式在低噪声条件下表现较好。

因为2PSK的相位变化较少，相对较容易区分不同的数字。

因此，在低SNR条件下，2PSK的BER通常较低。

然而，随着SNR的降低，BER会逐渐增加，直到达到一些阈值。

这是因为在低信噪比下，相位较少的变化可能会导致错误的比特判断，从而造成误比特率的增加。

需要注意的是，2DPSK和2PSK都具有误差传播的特点。

QPSK和OQPSK以及MSK调制

元的载波相位相对于参考相位可取 ± 90 ，所以其相邻码元之间必然发生载波相位的跳变，接收端可以据此确定每个码元的起止时刻（即提供码元定时信息），而A 方式却可 π 能存在前后码元载波相位连续。 2
o
π 0 参考矢量
0 0
参考矢量
2 （a）方式A (b)方式B 图二相移相信号矢量图
−
π
2 二进制差分相移键控（DPSK）（续） DPSK）
cosωc t
−
a(0) 输出
相加
a(1)
输入
串/并变换
π
2 移相
sin ω c t
平衡调制器
(0,1) b(1)
(1,1))
(b)
ab
正交支路b (a)
表QPSK 信号相位编码逻辑关系
a b a 平衡调制器输出 b 平衡调制器输出合成相位 1 1 0o 270 o 315 o 0 1 o 180 o 270 o 225 0 0 o 180 90 o o 135 1 0 0o 90 o 45 o
{ }
0
1
已调载 2PSK {φ} 0 波每个 {φ1} 0 π 码元的 2DPSK {φ2} π 0 相位 {Δφ } π 相对码 {bk } （1）（2） 1 0 0 1
π 0 π 0 0 0 0 1
0 π π 0 π π π 0 0 0 0 0 1
π 0 0 π 初相为0相
初相为π相
π 0
π π 0 π 0 1 0 1 0 π相位差与初相无关 0 1
A 方式
0 o 90 o 180 o 270
B 方式 o 45 o 135 o 225 o 315
01 01 11 参考相位 11 10 00

2dpsk 的基本原理

2dpsk 的基本原理2DPSK（二进制差分相移键控）是一种数字调制技术，用于在数字通信系统中将二进制数据转换为相应的相位调制信号。

在2DPSK中，相位的变化表示二进制数据的不同值。

基本原理：2DPSK基于相位差分的概念，其中相位差分代表了二进制数据中的变化。

具体来说，2DPSK使用两个相邻的相位来表示一个比特，其中一个相位表示二进制1，另一个相位表示二进制0。

通过在相继的比特之间进行相位差分，可以使得接收端可以通过对相位的解调和解码来获得原始的二进制数据。

2DPSK的实现过程包括以下几个步骤：1. 编码：将二进制数据转换为相应的相位差分表示。

通常使用差分编码方式，其中使用正向（+）和反向（-）差分表示两个相位。

2. 映射：根据差分编码的结果，将其映射到相应的相位。

通常将正向差分映射到相位0°，将反向差分映射到相位180°。

3. 调制：将映射的相位信号转换为模拟信号，以便在传输介质中传输。

通常使用载波信号来进行调制，其中载波的相位将根据映射的相位信号的变化而变化。

4. 传输：发送调制后的信号通过传输介质传输到接收端。

在传输过程中，信号可能会受到噪声、多径衰落等干扰。

5. 接收：接收端接收到传输的信号后，进行解调和解码操作以获得原始的二进制数据。

在接收端，解调和解码是2DPSK的关键步骤。

解调过程中，接收端通过对接收到的信号进行相位测量，以获得接收信号中的相位变化。

解码过程中，将相位变化转换为对应的二进制数据，通常使用差分解码方式来实现。

2DPSK具有一定的抗干扰性能，因为在解调过程中，接收端可以通过相位差来判断传输信号是否受到干扰。

然而，2DPSK也存在着一些限制，例如相位误差累积、多径干扰等问题，这些问题可能会导致误码率的增加。

总结：2DPSK是一种将二进制数据转换为相位调制信号的数字调制技术。

它基于相位差分的概念，通过映射、调制、传输和接收等步骤实现信号的传输和解调。

2DPSK具有抗干扰性能，但也存在一些限制。

数字相位调制技术

8
一、二进制相移键控BPSK（或2PSK）二进制相移键控（）
（a）相乘法）图5-17 BPSK调制器调制器
（b）相位选择法）
BPSK解调必须采用相干解调。在相干解调中，如何得到同频同解调必须采用相干解调。在相干解调中，解调必须采用相干解调相的载波是个关键的问题。由于信号是抑制载波双边带信号，相的载波是个关键的问题。由于BPSK信号是抑制载波双边带信号，信号是抑制载波双边带信号不存在载频分量，不存在载频分量，因而无法从已调信号中直接用滤波法提取本地载波，只有采用非线性变换才能产生载波分量。只有采用非线性变换才能产生载波分量。
5
一、二进制相移键控BPSK（或2PSK）二进制相移键控（）
（二）二进制相移键控的原理二进制相移键控（BPSK）是用未调载波的相位作为基准的数二进制相移键控（）字调相，它用输入的基带信号即二进制数字信息信号控制载波相字调相，位的变化。用数字“0”和“1”分别对应载波的两个不同相位“ 180 位的变化。用数字“ ” ”分别对应载波的两个不同相位“ o ”和“0 o ”。若二进制相移键控已调信号的时域表达式为
s BPSK ( t ) = [ ∑ a n g ( t − nT b ) ] cos( ω c t )
n
（5-12））
这里，为双极性数字信号，这里，为双极性数字信号，有
an 1 ，出现概率为 p = 0 ，出现概率为 1 − p
（5-13））
6
一、二进制相移键控BPSK（或2PSK）二进制相移键控（）
子模块一调制技术简述子模块二数字幅度调制技术子模块三数字频率调制技术子模块四数字相位调制技术实训项目：子模块五实训项目：GMSK调制解调实验调制解调实验

二进制绝对相移键控(2PSK)与相对相移键控(2DPSK)

二进制绝对相移键控（2PSK）与相对相移键控（2DPSK）查看: 16339|评论: 1摘要: 概念：二进制相移键控（2PSK 和2DPSK）是利用二进制数字基带信号去控制连续载波的相位，其相位携带数字基带信号的信息。

二进制相移键控可分为二进制绝对相移键控（2PSK）和二进制相对相移键控（2DPSK）。

...概念：二进制相移键控（2PSK 和2DPSK）是利用二进制数字基带信号去控制连续载波的相位，其相位携带数字基带信号的信息。

二进制相移键控可分为二进制绝对相移键控（2PSK）和二进制相对相移键控（2DPSK）。

一、2PSK 与2DPSK 的时域与频域分析1．二进制绝对相移键控(2PSK)2PSK 信号用码元的初相位表示数字基带信号。

例如用相位0 和分别表示二进制信号“0”和“1”。

（也可以取相反的形式）2PSK 信号的时间波形为图1 2PSK 信号的时间波形2PSK 信号的时间表达式其中可以看出，2PSK 信号相当于用矩形双极性不归零数字基带信号与载波相乘，故也可表示成2PSK 的实现方式如图2 所示，图2 2PSK 信号的产生方式2PSK 信号的解调通常都是采用相干解调,但在相干解调过程中需要用到与接收的2PSK 信号同频同相的相干载波，由于本地载波的载波相位是不确定的,因此,解调后所得的数字信号的符号也容易发生颠倒，这种现象称为相位模糊。

这是采用绝对相移键控的主要缺点，因此这种方式在实际中已很少采用，在实际应用中使用较多的是二进制相对(差分)相移键控(2DPSK)。

2．二进制相对相移键控（2DPSK）2DPSK 是利用前后相邻码元载波相位的相对变化表示数字信息。

相对相位定义为本码元初相与前一码元初相的差，符合CCITT 国际标准的与数字信息的关系有或由第一种定义可画出数字信息为001101 的2DPSK 信号的时间波形如图3 所示。

图3 2DPSK 信号的时间波形2DPSK 信号可以看做是对数字基带信号先进行差分编码，再进行2PSK 调制的结果。

2DPSK差分相干解调器设计

2DPSK差分相干解调器设计差分相干解调器是一种用于2DPSK（二进制差分相移键控）调制信号的解调器。

在设计差分相干解调器时，需要考虑以下几个方面：调制信号特性、解调原理、差分相干解调器的架构、设计参数、实现方法以及性能评估。

1.调制信号特性：2.解调原理：差分相干解调器的主要工作原理是通过追踪相位差和修正相位差来恢复原始数字信号。

它利用差分编码和相移键控的特性，通过比较相邻两个信号的相位差来判断数字信息。

3.差分相干解调器的架构：差分相干解调器的架构一般包括载波恢复模块、符号再构成模块和差分解调模块。

载波恢复模块用于估计调制信号中的载波频率和相位，符号再构成模块用于恢复原始的2DPSK符号，差分解调模块用于判断相邻符号间的相位差。

4.设计参数：差分相干解调器的设计参数包括采样率、码间间隔、滤波器设计、相位误差估计等。

采样率需要满足奈奎斯特采样定理，码间间隔需要根据调制信号的特性确定，滤波器设计需要考虑到基带信号频谱特性，相位误差估计需要通过适当的算法进行估计。

5.实现方法：差分相干解调器可以通过硬件电路实现，也可以通过软件算法实现。

硬件电路实现可以使用专用的DSP器件或FPGA芯片，软件算法实现可以使用MATLAB或其他通信工具箱来模拟和实现。

6.性能评估：差分相干解调器的性能评估主要包括误码率和频谱效益两个方面。

误码率是判断解调器性能的主要指标，频谱效益是指解调器对信号频谱的利用率。

差分相干解调器在数字通信系统中起着重要的作用，设计合理的解调器可以有效地对2DPSK调制信号进行解调，实现可靠的数字信息传输。

在设计过程中，需要综合考虑调制信号特性、解调原理、架构设计、参数选择、实现方法和性能评估等方面。

2DPSK调制与解调系统的仿真

2DPSK调制与解调系统的仿真摘要：二进制差分相移键控简称二进制相对调相，记作2DPSK。

它是数据通信中最长用的一种调制方式，这种方式的优点最简单，易于实现。

与2PSK的波形不同，2DPSK波形的同一相位并不对应相同的数字信号符号，而前后码元的相对相位财位以确定信息符号。

为了使数字信号在带通信道中传输，必须用数字基带信号对载波进行调制，以是信号与信道特性相匹配。

调制解调技术是实现现代通信的重要手段，研究数字通信调制解调理论，提供有效的调制方式，有着重要的意义。

MA TLAB 中得通信工具箱可以用来进行通信领域的研究,开发，系统设计和仿真。

关键词：MATLAB Simulink 2DPSK 调制，解调。

1.设计原理1.1 2DPSK信号原理2DPSK方式即是利用前后相邻码元的相对相位值去表示数字信息的一种方式。

现假设用Φ表示本码元初相与前一码元初相之差，并规定：Φ＝0表示0码，Φ＝π表示1码。

则数字信息序列与2DPSK信号的码元相位关系可举例表示如2PSK信号是用载波的不同相位直接去表示相应的数字信号而得出的，在接收端只能采用相干解调，它的时域波形图如图2.1所示。

在这种绝对移相方式中，发送端是采用某一个相位作为基准，所以在系统接收端也必须采用相同的基准相位。

如果基准相位发生变化，则在接收端回复的信号将与发送的数字信息完全相反。

所以在实际过程中一般不采用绝对移相方式，而采用相对移相方式。

定义为本码元初相与前一码元初相之差，假设：→数字信息“0”；→数字信息“1”。

则数字信息序列与2DPSK 信号的码元相位关系可举例表示如下：数字信息： 1 0 1 1 0 1 1 1 0 1 DPSK 信号相位：0 π π 0 π π 0 π 0 0 π或：π 0 0 π 0 0 π 0 π π 01.2 2DPSK 信号的调制原理一般来说，2DPSK 信号有两种调试方法，即模拟调制法和键控法。

2DPSK 信号的的模拟调制法框图如图2.2.1所示，其中码变换的过程为将输入的单极性不归零码转换为双极性不归零码。

2DPSK调制系统的设计

2DPSK调制系统的课程设计摘要二进制差分相移键控简称为二相相对调相，记作2DPSK。

它不是利用载波相位的绝对数值传送数字信息，而是用前后码元的相对载波相位值传送数字信息。

所谓相对载波相位是指本码元初相与前一码元初相之差。

现代通信系统要求通信距离远、通信容量大、传输质量好。

作为其关键技术之一的调制解调技术一直是人们研究的一个重要方向。

从最早的模拟调幅调频技术的日臻完善，到现在数字调制技术的广泛运用，使得信息的传输更为有效和可靠。

2DPSK信号的调试方法有两种，即模拟调制法和移相键控法，本课程设计采用的是模拟调制法。

对基带信号进行差分编码得到相对码，再一同和载波输入开关电路进行绝对调相，从而产生2DPSK信号。

关键字： 2DPSK、模拟调制法、差分编码、绝对调相一、基本原理这是一个2DPSK数字调制电路，当然2DPSK离不开二进制相移键控2PSK。

用二进制数字信号控制正弦载波的相位称为2PSK，采用绝对移相，在发送端必须以某一相位作为基准，在接收端也必须有一个固定的相位作基准，如果参考相位发生变化，导致恢复的数字信号1变为0，0变为1，从而造成错码，这种现象称为2PSK方式的“倒π”现象或“反向工作”现象，因此实际中一般不采用2PSK而采用差分相位键控（2DPSK）方式。

2DPSK方式是利用前后相邻码元的相对载波相位值去表示数字信息的一种方式。

对于2DPSK波形的同一相位并不对应相同的数字信号，只有前后码元相位差才能决定数字信息符号，2DPSK也可以用相对码经绝对移相而形成。

这说明，只有已知移相键控方式是绝对的还是相对的，才能正确判定原信息；相对移相信号可以看作是把数字信息序列（绝对码）变换成相对码，然后再根据相对码进行绝对移相而形成。

图1 2PSK与2DPSK波形对比二、举例分析1.设信息代码为10011010，载频分别为码元速率的1倍和1.5倍，画出2PSK及2DPSK信号波形。

1倍载频:1.5倍载频:2.总结绝对码至相对码的变换规律，相对码至绝对码的变换规律。

通信系统建模与仿真课程设计

通信系统建模与仿真课程设计1任务书试建立一个2DPSK频带传输模型，产生一段随机的二进制非归零码的基带信号，对其进行2DPSK调制后再送入加性高斯白噪声（AWGN）信道传输，在接收端对其进行2DPSK解调以恢复原信号，观察还原是否成功，改变AWGN信道的信噪比，计算传输前后的误码率，绘制信噪比-误码率曲线，并与理论曲线比较进行说明。

另外，对发送信号和接收信号的功率谱进行估计。

2 二进制差分相移键控（2DPSK ）的理论分析二进制差分相移键控常简称为二相相对调相，记为2DPSK 。

它不是利用载波相位的绝对数值传送数字信息，而是用前后码元的相对载波相位值传送数字信息。

所谓相对载波相位是只本码元初相与前一码元初相之差。

调制：2DPSK 方式即是利用前后相邻码元的相对载波相位值去表示数字信息的一种方式。

例如，假设相位值用相位偏移△φ表示（△φ定义为本码元初相与前一码元初相只差），并设△φ=π→数字信息1，△φ=0→数字信息0，则数字信息序列与2DPSK 信号的码元相位关系可举例表示如如下：数字信息： 0 0 1 1 1 0 0 1 0 12DPSK 信号相位： 0 0 0 π 0 π π π 0 0 π或 π π π 0 π 0 0 0 π π 0差分码可取传号差分码或空号差分码。

其中，传号差分码的编码规则为：b a b n n n 1-⊕=式中：⊗为模二加：b n 1-为 b n 的前一码元，最初的 b n 1-可任意设定差分编码是（码反变换），即把绝对码变换为相对吗；其逆过程成为差分译码（码反变换），即b b a n n n 1-⊕=2PSK 及DPSK 信号的波形如图所示。

2DPSK的产生基本类似于2PSK，只是调制信号需要经过码型变换，将绝对码变为相对码，2DPSK有模拟调制法和键控法，如图：模拟调制法键控法2DPSK信号可以采用相干解调法（极性比较法）和差分相干解调法（相位比较法）。

其解调原理是：先对2DPSK信号进行相干解调，恢复出相对码，再通过码反变换器变换为绝对码，从而恢复出发送的二进制数字信息。

QPSK和OQPSK调制

2DPSK方式。
用源码序列 ak 对载波进行相对（差分）相移键控，等效于将源码序列ak 转换为差分码形式bk ，之后对载波进行绝对相移键控。
绝对码和相对码之间的关系为bk ak bk1
2DPSK信号的功率谱密度和带宽相同于2PSK信号的功率
谱密度和带宽
ak
bk
2PSK调制
不同相位来区分各信号
4 四相相移键控（QPSK）（续）
QPSK信号的功率谱特性
串／并变换器将输入的二进制序列依次分为两个并行的双极性序列。a序列和b序列的码元周期为输入的二进制序列码元周期的2倍，码元传输速率为输入的二进制序列码元传输速率的1/2。
设输入的二进制序列的码元传输速率为 fs ，则QPSK的第一个零点以内的频带宽度为B fs 。此时的频带利用率为1B/Hz。
矢量代表前一个码元已调载波的相位。B方式下，每个码
元的载波相位相对于参考相位可取 90 ，所以其相邻码元
之间必然发生载波相位的跳变，接收端可以据此确定每个
码元的起止时刻（即提供码元定时信息），而A方式却可
能存在前后码元载波相位连续。
2
π
0
参考矢量
0 参考矢量
0

2
（a）方式A
(b)方式B
图二相移相信号矢量图

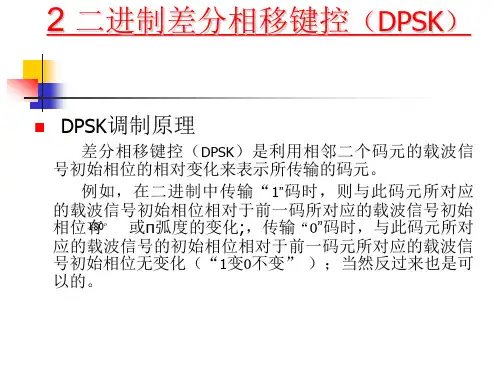

2 二进制差分相移键控（DPSK）
DPSK调制原理
差分相移键控（DPSK）是利用相邻二个码元的载波信号初始相位的相对变化来表示所传输的码元。
例如，在二进制中传输“1”码时，则与此码元所对应的载波信号初始相位相对于前一码所对应的载波信号初始相位有180 或π弧度的变化;，传输“0”码时，与此码元所对应的载波信号的初始相位相对于前一码元所对应的载波信号初始相位无变化（“1变0不变” ）；当然反过来也是可以的。

2dpsk差分检测原理

2dpsk差分检测原理2DPSK差分检测什么是2DPSK2DPSK (二进制差分相移键控) 是一种数字调制方式，它通过在差分相移的基础上传输二进制数据。

在2DPSK中，相位的变化表示不同的符号，因此可以实现数据的传输和通信。

差分相移键控的原理差分相移键控(DPSK)是一种相位调制方式，它利用相位的变化来表示数据。

在差分相移键控中，相邻两个符号之间的相位差可以表示一个比特的值。

因此，通过改变相位来表示数据的方式，与其他调制方式相比，差分相移键控具有更好的性能和更低的位差错误率。

2DPSK差分检测的原理2DPSK差分检测是通过检测相邻两个符号之间的相位差来实现二进制数据的检测。

在2DPSK差分检测中，接收机会根据接收到的信号来确定每个符号的相位差，并将其转换为对应的二进制值。

2DPSK差分检测的原理是基于两个符号之间的相位差的变化来表示数据。

当两个符号之间的相位差为0度时，表示传输的是相同的二进制值；当相位差为180度时，表示传输的是不同的二进制值。

通过比较相位差的大小或判断两个相位之间是否存在相位反转，可以实现2DPSK差分检测。

2DPSK差分检测的优势相较于其他数字调制方式，2DPSK差分检测具有以下优势:1.抗多径干扰能力强：由于使用相位差进行数据传输，2DPSK差分检测对多径干扰的抗干扰能力较强，可以提高传输质量和可靠性。

2.实现简单：2DPSK差分检测仅需要检测两个符号之间的相位差即可，相比其他复杂的数字调制方式，2DPSK差分检测实现起来更加简单。

3.误码率低：2DPSK差分检测可以通过差分相位的变化来表示数据，由于相位的变化容易检测和识别，因此2DPSK差分检测的误码率较低。

2DPSK差分检测的应用2DPSK差分检测在数字通信领域有着广泛的应用，特别是在移动通信、卫星通信和无线传感器网络等领域。

1.移动通信：2DPSK差分检测可以在移动通信中实现高效的数据传输和通信，提高通信质量和可靠性。

2dpsk 的基本原理

2dpsk 的基本原理2DPSK是二进制差分相移键控（2Differential Phase Shift Keying）的简称，是一种常用的数字调制技术。

它主要用于无线通信和数字通信系统中，通过改变相位来传输数字信息。

本文将介绍2DPSK 的基本原理和其在通信系统中的应用。

我们来了解一下2DPSK的基本原理。

在2DPSK中，每个数字比特都与一个特定的相位值相关联。

通常，0和1分别对应于相位值为0度和180度。

而与其他调制技术不同的是，2DPSK并不直接改变载波的幅度，而是通过改变相位来传输数字信息。

这种相位变化是通过将相邻的比特的相位进行差分来实现的。

具体来说，2DPSK使用的是相位差分编码（Differential Phase Coding）技术。

相位差分编码是一种通过计算前一比特的相位和当前比特的相位之间的差值来实现相位变化的方法。

例如，如果前一比特为0度，当前比特为1，则相位差分为180度。

通过这种差分的方式，可以有效地减少传输过程中的相位漂移和噪声干扰对信号的影响。

在接收端，需要解调和恢复原始的数字信号。

解调过程主要包括相位检测和相位恢复两个步骤。

相位检测是指通过比较接收到的信号的相位与参考相位的差异来判断接收到的比特是0还是1。

相位恢复则是通过对接收到的相位进行滤波和调整来减小相位误差，以便正确恢复原始的数字信号。

2DPSK在通信系统中有着广泛的应用。

首先，由于2DPSK只使用了两个相位值，相对于其他多进制调制技术来说，其信号幅度变化较小，能够更好地适应信道的非线性特性。

其次，2DPSK具有较好的抗干扰性能，能够在多径传播和噪声干扰等恶劣信道条件下保持较高的传输质量。

此外，2DPSK还具有较高的频谱利用效率，可以在有限的频带宽度下传输更多的信息。

总结一下，2DPSK是一种常用的数字调制技术，通过改变相位来传输数字信息。

它使用相位差分编码技术，在传输过程中减小了相位漂移和噪声干扰对信号的影响。

二进制差分相移键控(2DPSK)基本原理教案设计word精品文档5页

二进制差分相移键控（２ＤＰＳＫ）基本原理教案设计〖课程名称〗《通信原理》（樊昌信、曹丽娜编著，国防工业出版社）。

〖课题〗二进制差分相移键控（2DPSK）基本原理。

〖授课时数〗1节。

〖教学目的〗通过对2DPSK的原理分析，让学生掌握2DPSK信号的时域波形极其调制与解调原理。

〖教学构思〗1．课前布置预习，要求学生阅读本节内容，了解2DPSK的基本原理。

2．以提问方式引入新课。

3．引导学生在分析2DPSK基本原理的过程中掌握2DPSK信号的调制与解调的分析方法。

〖教学重点〗2DPSK信号时域波形中的相位关系，2DPSK信号的调制与解调原理。

〖教学难点〗2DPSK信号时域波形中的相位关系。

〖教学方法〗讲授、提问。

〖教具〗笔记本电脑、投影仪、电子教鞭、粉笔。

〖教学过程与时间分配〗1．复习旧课（约2分钟）提问：2PSK具有什么特点？它为什么不能作为实用的数字调制方式？存在什么问题？2．课题引入：（约2分钟）在2PSK信号的载波恢复过程中存在着的相位模糊，即恢复的本地载波与所需的相干载波可能同相，也可能反相，这种相位关系的不确定性将会造成解调出的数字基带信号与发送的数字基带信号正好相反，即“1”变为“0”，“0”变为“1”，判决器输出数字信号全部出错。

这种现象称为2PSK 方式的“倒π”现象或“反相工作”。

为了克服这种缺点，提出了二进制差分相移键控（2DPSK）方式。

〖教学内容〗（约33分钟）一、2DPSK原理2DPSK是利用前后相邻码元的载波相对相位变化传递数字信息，所以又称相对相移键控。

假设j△为当前码元与前一码元的载波相位差，定义数字信息与j△之间的关系为：于是可以将一组二进制数字信息与其对应的2DPSK信号的载波相位关系示例如下：相应的2DPSK信号的波形如下：由此例可知，对于相同的基带信号，由于初始相位不同，2DPSK信号的相位可以不同。

即2DPSK信号的相位并不直接代表基带信号，而前后码元的相对相位才决定信息符号。
