三相电参数综合测试仪操作示例
三相电能表现场校验仪 使用说明
三相电能表现场校验仪使用说明示例文章篇一：哎呀呀，同学们，今天我要给大家讲讲这个神奇的东西——三相电能表现场校验仪！你们知道吗？这个校验仪就像是电力世界的小侦探，专门来检查三相电能表有没有好好工作。
它的样子有点像一个小盒子，不过可别小瞧了它，它的本领可大着呢！当电工叔叔们带着它去工作的时候，那场面可有意思啦！比如说，有一次我看到电工叔叔拿着它来到一个工厂，那里的三相电能表好像有点“调皮”，不准了。
电工叔叔就打开这个校验仪，然后把一些线连到电能表上。
我好奇地问：“叔叔，这能行吗？”叔叔笑着说：“小朋友，你就瞧好吧！”然后，校验仪的屏幕上就出现了好多数字和线条。
叔叔一边看着，一边嘴里还念叨着：“嗯，这个电压有点低，电流好像也不太对。
”这时候，旁边的工厂老板着急地问：“师傅，到底咋回事啊？”叔叔说：“别着急，老板，咱们慢慢查。
”你们看，这个校验仪就像是医生的听诊器，能听出电能表的“毛病”。
它可以检测电压、电流、功率因数等等好多参数。
这就好比我们考试，要检查好多科目一样，语文、数学、英语都不能落下。
如果电压不正常，就好像我们跑步的时候腿使不上劲；电流不对呢，就像是喝水喝得太多或者太少，都不舒服。
而且哦，这个校验仪操作起来也不是特别难。
只要按照说明书上的步骤，一步一步来，就像我们做数学题，先算加法再算乘法，不能乱了顺序。
有了它，就能保证我们用电的准确和安全啦。
不然，如果电能表不准，那电费算错了可咋办？工厂的机器说不定还会出故障呢！所以说呀，三相电能表现场校验仪可真是个宝贝，能帮我们解决好多大问题！你们说是不是？示例文章篇二：哎呀呀，同学们，今天我要给大家讲讲三相电能表现场校验仪这个神奇的东西！你们知道吗？这玩意儿可厉害了！就好像我们的眼睛能帮我们看清世界一样，三相电能表现场校验仪能帮电工叔叔们“看清”电的情况。
先来说说它长啥样吧。
它不大不小，差不多有个小书包那么大，外壳是那种坚硬的材料，可结实啦，就像我们的头盔一样，能保护里面的“小心肝”。
三相继电保护测试仪使用方法
三相继电保护测试仪使用方法三相继电保护测试仪使用方法1. 简介三相继电保护测试仪是一种广泛应用于电力行业的设备，用于测试和检测电力系统中的继电保护装置。
它可以模拟各种故障情况，评估保护装置的性能，并发现潜在的问题。
本文将介绍三相继电保护测试仪的使用方法，帮助读者更好地了解和操作该设备。
2. 步骤步骤一：准备工作在使用三相继电保护测试仪之前，需要确保设备的电源充足并连接好，同时检查设备是否处于正常工作状态。
另外，还要准备好测试所需的电力系统接线图和测试方案。
步骤二：连接设备将三相继电保护测试仪与电力系统相应的接口进行连接。
根据实际情况，可以选择串行连接或并行连接方式。
确保连接牢固可靠，避免电气接触不良或接线错误导致意外情况发生。
步骤三：配置设备打开三相继电保护测试仪的操作界面，进入配置界面。
根据测试方案的要求，设置故障类型、故障参数和测试条件等参数。
对于初学者，建议选择简单的故障类型和参数进行测试，以熟悉设备操作流程和功能。
步骤四：开始测试确认配置参数无误后，即可开始测试。
根据测试方案的要求，执行相应的操作，观察设备的输出结果，并记录测试数据。
注意观察测试过程中设备的运行状态，如有异常情况及时停止测试并检查。
步骤五：结果分析测试完成后，对测试结果进行分析。
根据测试数据和实际情况，评估继电保护装置的性能和可靠性。
如果发现问题或异常情况，及时采取纠正措施，确保电力系统的安全稳定运行。
3. 注意事项•在测试过程中，要严格按照操作手册和安全规程进行操作，避免误操作导致设备损坏或人身伤害。
•在连接设备和调试参数时，应当仔细检查，确认无误后再进行测试，以避免因连接错误或参数设置错误导致错误的测试结果。
•在测试过程中，要及时记录测试数据，并进行结果整理和分析。
同时，也要注意保护测试数据的安全性和完整性，防止数据丢失或泄露。
•在测试过程中，如遇到异常情况或测试结果与预期不符的情况，应当停止测试并及时检查设备和系统，排除故障并进行修复。
AN7931A三相电参数综合测量仪作业指导书
AN7931A三相电参数综合测量仪作业指导书版次主要变更内容DCN编号编制/日期审核/日期审批/日期生效日期A新版AN7931A三相电参数综合测量仪作业指导书1.目的：确保仪器的正确使用、避免仪器和产品因使用不当而造成的损坏，提高产品测试数据的有效性、真实性、准确性。
2.范围：2.1该操作规范适用于公司型号为SH2601的电性能参数测试仪的使用。
2.2该仪器用于显示测试电压、电流、功率、功率因数值。
报警限值可设，可开/关报警功能，锁存测试结果。
适用于单台或流水线使用场合。
3.职责与权限：3.1使用部门：使用人员负责日常仪器的点检及点检记录的登记；使用人员严格按此规范正确操作。
3.2质量中心：负责仪器的校验计划安排和实施校验.4.安全警告事项：4.1不要在含有腐蚀性液体或气体的地方使用本产品，否则将对本产品造成损害．4.2不要在放有易燃易爆品的地方使用本产品，否则可能危及安全． 4.3采用单相AC250V/10A三极标准电源插座，其接地极必须与地线相连．4.4打开电源前请先确保接好产品的保护地线，且应避免将零线用作保护地线．4.5打开电源前确保供电电源电压与额定电压相符．本产品使用的电源标准为AC220V(1±10%)、50Hz±1Hz.4.6为避免火灾，本仪器指守的标准保险丝规格是AC220V、1A，更换保险丝前，切断电源和负载。
勿用不符合要求的保险丝或短接保险丝管座。
4.7在确保切断电源及拔下电源插头的情况下，方可进行仪器的日常维护、清洁或者更换保险丝等工作。
仪器内部清洁工作及故障修理，必须由专业人员操作。
平时禁止打开机箱，以免发生触电事故。
5.仪表功能说明：5.1测量功能：开机后，仪表自动测量并显示被测品的电压、电流、功率值和功率因素值。
5.2自动量程转换功根据电流测试数据自动转换量程。
当仪表为低档时，测试数据≥2.000A时切换到高档量程。
当仪表为高档时，测试数据≤1.95A时切换到低档量程。

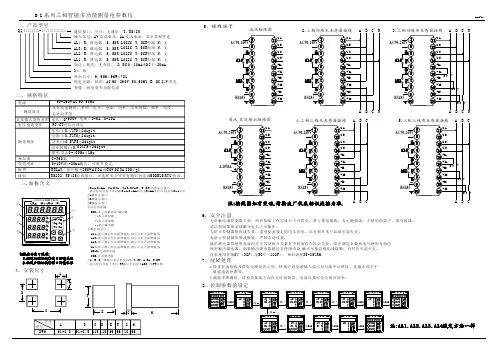

DZ93三相测量电参数仪表说明书
A
B C A
直 接 输入 量 程 范 围 电 压 ：0-6 00 V 电 流 ：0- 5 A、0 -10 A PT /C T可 自 由设 定 电 压 电流 变比 电 压:± 0. 4 %F S±2 d ig i t 电 流:± 0. 3 %F S±2 d ig i t 测 量 精度 功 率:±0 .5 %F S±2 d ig i t 功 率 因 数:±0.0 2% F S±2 di g it 频 率:显 示0 -4 0 0 Hz±1H z 0 -3 60度. 0 - 10 V或4 - 20m A 输出 ， 可软 件 设 定. R E LAY： 常 开 触 点25 0V A C 3 A 或3 0V D C 3 A CO S ￠= 1 R S 23 2、RS 4 85总 线 接 口 ， 可 选择 本公 司 自有 通 信 协 议 或M O DB U S RT U 协 议。
VA/ KV A VAR/KVAR W/ KW Kwh /Kvarh
开放
COU LMETE R
VA/ KV A VAR/KVAR W/ KW
退出选择
COU LMETE R
Kwh /Kvarh VA/ KV A VAR/KVAR W/ KW
COU LMETE R
Kwh /Kvarh VA/ KV A VAR/KVAR W/ KW
∑
∑
∑
∑
∑
A 91 + 0. 5
B
C
D
A
V/KV A/ K A
A
V/K V A/ K A
A
V/KV A/ K A
A
V/K V A/KA
A
V/K V A/KA
B
W/ K W VA R
按↑
EDA9033F三相电参数综合测示仪使用说明书V3.4
第 0 路开关量输入的正端（开关量输入的负端为 16 GND 端）；
12 DI1
第 1 路开关量输入的正端（开关量输入的负端为 16 GND 端）；
13 A+／T RS-485 接口信号正极或 RS-232 接口数据输出
14 B-／R RS-485 接口信号负极或 RS-232 接口数据输入
15 VCC
力创科技：
EDA9033F 三相电参数综合测示仪说明书
电压输入接线： A) 三相三线直接输入时 UA、UB、UC 分别接到 17、19、21 端子，22 端子悬空； B) 三相四线直接输入时 UA、UB、UC、UN 分别接到 17、19、21、22 端子； C) 3PT 输入时，互感器输出同名端 A、B、C 分别接到 17、19、21 端子，公共负端接
2）EDA9033F 能连接到所有计算机和终端并与之通讯；出厂时，都已经过校准及 高低温老化测试，且地址设定为 01 号、波特率为 9600Bps、电压电流变比为 1、数据 更新周期为 1S。模块地址从 1～247 可随意设定；波特率有 1200、2400、 4800、 9600、
力创科技：
EDA9033F 测示仪是一款高性价比的智能电参数变送器与显示器。它能替代过去的电 流、电压、功率、 功率因数、电量等一系列变送器及测量这些变送器标准输出信号的 模入模块，可大大降低系统成本, 方便现场布线，提高系统的可靠性。采用电磁隔离和 光电隔离技术，电压输入、电流输入及输出三方完全隔离。
其主要的功能与技术指标如下： 测量并显示
三相相电压 Ua、Ub、Uc；三相电流 Ia、Ib、Ic；有功功率 P、无功功率 Q、功率因 数 PF、频率 f、各相有功功率 Pa、Pb、Pc；各相无功功率 Qa、Qb、Qc；正向有功电度、 反向有功电度、正向无功电度、反向无功电度等电参数。3 行各 4 位和 1 行 8 位 LED 显 示各测量数据及各设置参数。
华知科三相智能电参数测量仪说明书
华知科三相智能电参数测量仪说明书电参数测试仪使用方法：先将仪表的电源线按标准接法接到电源上。
将负载用电源接到固定的端子上。
按下仪表电源开关，接通仪表电源。
接通负载电源，并使负载通电，此时仪表应显示被测负载的各被测参数值。
如测量参数超出量程，则在相应的超量程参数窗口显示“OVER”，此时应立即终止测量，并切断负载电源，以免损坏仪表。
电参数综合测量仪，主要用来测定相关仪器仪表的电力参数，如电压、电流、电功率等。
电参数综合测量仪主要有数字电力参数测量仪、单相电力参数测量仪以及三相电力参数测量仪等等。
其中数字电力参数测量仪采用表贴技术，体积更小、质量更稳定，有丰富的接口功能及测量功能，能满足实验室工频产品检测要求。
电测量仪器是将被测电量或电参数与电学标准进行比较或提供准确比例的测量仪器。
科学研究、量值传递和工业测试中所用大量较量仪器（比较测量仪器的简称）都属于电测量仪器。
其用途广泛，在计量测试领域占有重要地位。
电测量仪器主要利用比例技术实现测量。
对于直流电，是利用同一电流在两电阻上产生的电压所形成的电压比例，或利用同一电压下两电阻的电流比例，然后结合标准器实现测量未知量。
提供比例的装置犹如天平，标准器则相当于砝码。
根据这一类比制成的较量仪器有直流电桥、直流电位差计等。
对于交流电，测量原理与直流电基本相同，只是电阻由阻抗代替。
因此，一般情况下比例是复数；实数比例或虚数比例只是其特例。
此外，还可利用两个有磁耦合的线圈得到与匝数成正比的电压实数比例，或与匝数成反比的电流实数比例。
根据这些原理制成的较量仪器有经典交流电桥、感应耦合比例臂电桥、交流电位差计、感应分压器、电流比较仪、互感器等。
除了上述电测量仪器外，还有利用电子电路组成的等值电路元件以及利用数字技术制成的有源电桥和数字电桥等。
三相电参数测试仪PM9833B使用说明书
三相电参数测试仪PM9833B使用说明书仪器验收用户收到货后，请仔细拆开外包装纸箱，取出仪器。
打开手提式仪器箱包，按本说明书1.3项所列出厂配置是否齐全，检查仪器外观是否完好。
如有缺项或损坏，请用户与供货单位及时解决。
请保存好外包装纸箱及箱内防振材料，以备退回或返修仪器时使用。
电源开关将电源开关“I"端按下打开仪器，将“O"端按下关闭仪器。
电源开关位于仪器面板右下角位置。
液晶保护点阵液晶显示器是一种价格昂贵又易摔碎的器件，因此务请有户注意保护。
使用时，应避免将测量钳从高处掉下砸在液晶屏上；使用后，应按厂家在手提式仪器箱内设计的位置摆放仪器及各附件。
仪器液晶屏上禁止放置任何器物！电池充电将工频市电220V接在仪器后面电源插座上即可对仪器内充电电池进行充电。
充电时，仪器应处于关闭状态，否则充电过程将持续较长时间。
正常充电时，仪器面板上红色的“快充"指示灯亮，指示电池处于大电流快速充电状态；充满电后，绿色的“涓充"指示灯亮，指示电池处于小电流慢速充电状态。
电池进入“涓充"状态表明已充好电，此时断开市电即可。
钳形电流互感器使用注意事项1.使用前应将钳口铁芯端面上的脏物擦去；2.将被测载流导线置于近似钳口几何中心位置，可使电流幅值测量误差达到zui小，但对相位测量没有影响；3.现场测量时，尤其在被测电流很小时，除被测导线外，应远离其它载流导体及磁场干扰源，如电源变压器；4.测相位时应注意电流进入的方向；应与卡钳上的标记一致；5.测量前应先将钳形电流互感器与仪器连接好，打开仪器电源开关，然后将钳口卡在被测载流导线上进行测量，以确保测量数据稳定准确。
电参数综合测试仪设备操作规程
二、设备型号：2102B
三、生产单位：艾诺仪器公司
四、工作环境：
环境温度：25℃±10℃
相对湿度：≤75％RH
五、技术指标：
测试电压：AC 20.0V～300.0V(45～400HZ)
测试电流：2A～20A
有功功率：0.4W～12.00KW
功率因数：0.100～1.000
5、接通负载电源，测量仪将显示测量电压值、电流、功率、功率因数以及负载电源频率等参数。
6、记录测试数据。
7、试验结束后，先将负载电源关断，然后再拆除仪表后面的接线。
七、注意事项：
1、开始测量时请勿接触测量仪后面的接线端子，以防触电。
2、试验前应通过“参数”以及数值设定键先将电压变比与电流变比设定为默认值1。
六、操作方法:
1、将仪表电源线的一端插入测量仪的电源插孔，另一端插入220V/50HZ电源插座。
2、按下测量仪前面板上的仪表电源按钮，打开仪表电源，电源指示灯亮。
3、先上。
4、先将负载电源的输出开关断开，然后将负载电源接到仪表的负载电源的连接端子上。
三相程控标准功率测试仪操作步骤
HT3050三相程控标准功率三相程控标准测试仪操作步骤使用指南1. 接线使用HT3050前，首先要接上电源，HT3050供电电源为单相工频220V，通用于国内一般的市电。
背板上有电源插座，接上电源后打开电源开关，功率源开始上电工作，上电后功率源处于输出停止状态，操作界面停留在开机主界面上面。
然后可以进行负载接线操作，负载接线也可以在上电之前进行。
接线一定要在标准源输出停止的状态下进行，否则容易导致电压短路和电流开路等故障。
电压接线严禁对地短路。
电流在输出停止的状态下可以进行接线，而不用对标准源断电。
电压和电流输出可以有单点连接。
注意：电压输出不可短路，电流输出不可开路。
1. 前面板产品的前面板示图如图1所示。
HT3050三相程控标准功率图1 产品前面板接线端子说明： HT3050三相程控标准功率2.后面板后面板根据不同的选配功能,其布置不一样标准的输入端子（1---5）第一脚（PIN1）：信号(其他颜色)第二脚（PIN2）：未用第三脚（PIN3）： 5V电源未引出第四脚（PIN4）：未用第五脚（PIN5）：地(黑色)当配置为电能输入时：相对常见的电能表脉冲输出方式，HT3050脉冲输入接线方法：当电表为无源脉冲时,合上时光隔关断,断开时光隔导通. HT3050三相程控标准功率当电表为有源脉冲时,高电平光隔导通,低电平时光隔关断电表的脉冲正端接信号---1,负端接 5---地当配置为SOE输入时用户必须提供无源的输入节点，或者5V的湿节点。
其用法同电能输入。
二、界面操作2．1按键说明1) 0～9：用于在输入框里面输入数据2) 小数点：用于在输入框中输入带小数的数据3) 10.0%↑键：当操作焦点位于调节滑块上时，可以用来将当前输出值增加额定值的10%，其余同类的按键以理类推4) TAB键：用于顺序切换操作的焦点位置5) BAK键：在输入框中删除光标左边的已输入值6) ESC键：退回上一个界面,在主界面上再次按下ESC键可关断所有的输出7) Enter键：在输入框里面按下Enter键将当前数值下发给功率源并输出；在调节滑块上按Enter键将切换输出状态，原来处于输出状态则切换到关断状态，反之亦然 HT3050三相程控标准功率8) 方向键：可以移动操作焦点所在位置，当操作焦点处于输入框内时，左右键将移动光标所在位置9) 旋钮：顺时针旋转旋钮，操作焦点从左到右向下一行一行移动；逆时针旋转旋钮，操作焦点将从右到左向上一行一行移动。
三相电能质量测试仪设备操作规程
1.目的：
规范三相电能质量测试仪设备使用，保证实验测试有效规范。
2.适用范围：
本设备操作规程使用于电能质量测试等。
3.规范性引用文件：
IEC62446：2009并网光伏发电系统文件、试运行测试和检查的基本要求CGC/GF003.1：2009并网光伏发电系统工程验收基本要求
4.责任:
4.1 测试室测试工程师负责测试，技术负责人负责结果审核。
4.2 设备管理员负责设备的正常运行，维护保养与校准。
5.定义：
电能质量测试：对交流电的A,B,C三相的电压偏差，频率偏差，谐波偏差进行测试。
6.使用流程：
6.1 点击面板上的绿色按键，开启设备，如图1所示。
图1: 开启设备
6.2确认设备没有异常，点击界面上OK。
如图2所示。
图2
6.3.点击面板中SETUP 界面，进入参数设置界面，如图3所示。
图3：参数设置
6.4.使用方向键进行参数选，如图4所示
图4：参数设置
6.5.参数选定后，进行数据记录界面，如完成测试，可点击界面中的hold键进行数据保存，如图5所示。
图5
6.6.点击HOLD/RUN 按键进入保存设置界面，如图6所示。
6.7保存好数据通过设备右侧数据接口导出数据，进行分析。
如图6所示。
三相电能表现场校验仪的使用方法
一、接线原理⑴三相三线和三相四线测量原理简介：三相三线制测量是指使用两个功率元件实现对三相线路的测量，相当于在电路中分别接入两只电流表（串联在A、C两相）、两只电压表（分别并联在AB之间和CB之间）和两只功率表（电流线圈串联在A、C相，电压线圈并联在AB和CB之间），其测量原理如图十六所示图十九、三相三线计量原理图三相四线制测量是指使用三个功率元件实现对三相线路的测量，相当于在电路中分别接入三只电流表（分别串联在A、B、C三相）、三只电压表（分别并联在A、B、C各相对N相之间）和三只功率表（电流线圈分别串联在A、B、C相，电压线圈分别并联在A、B、C对N之间），其测量原理如图十七所示图二十、三相四线计量原理图二、三相四线低压电能表经钳表接入接线三相四线制低压电能表经钳形互感器接线校验如下图十八图二十一先将电压线首端的插棒按颜色分别接到仪器面板相应的A、B、C、N电压端子上，电压线末端的鳄鱼夹分别接到被测表表尾的A、B、C、N相电压线上；再将各相的钳形互感器插到有相应标号的接口上，然后用钳形互感器卡住对应相的电流线即可。
（注意：极性一定要接正确，钳形电流互感器标有A、B、C 的一面为电流流入端，N的一面为流出端）。
打开仪器开关，先按照被测表参数将“参数设置”屏中相应的参数设置正确，然后，即可进入相应的界面进行测试。
三、三相四线低压电能表经内部CT接入测试三相四线低压电能表经内部CT接入接线校验如图十九所示：图二十二先将电压线首端的插棒按颜色分别接到仪器面板相应的A、B、C、N电压端子上，电压线末端的鳄鱼夹分别接到被测表表尾的A、B、C、N相电压线上；将电流线的首端插棒按颜色接到仪器面板相应的电流端子上，有标记的接电流正端，无标记的接电流负端，电流线末端的鳄鱼夹（或插片）接到端子排两侧（I+接到远离表计侧，I-接到靠近表计侧），然后将端子排的连片打开。
打开仪器开关，先按照被测表参数将“参数设置”屏中相应的参数设置正确，然后，即可进入相应的界面进行测试。
HY3626三相多功能伏安相位测试仪使用说明书
上海沪怡电气科技有限公司公司地址：上海市普陀区常和路100号电66059377传HY3626三相多功能伏安相位测试仪使用说明书上海沪怡电气科技有限公司目录安全须知 (2)一、简介 (3)二、功能简介 (3)三、技术参数 (3)四、仪表配件 (3)1、主机 (3)2、电流钳传感器 (4)3、电压测量线 (4)五、测量使用说明 (4)1、开关机说明 (4)2、测量界面说明 (5)六、测量接线 (6)1、单相测量接线方式 (6)2、三相三线接线方法 (7)3、三相四线接法 (7)七、产品附件 (8)八、售后服务............................................................8安全须知任何情况下，使用本仪表应注意安全。
使用前应确认仪表及附件完好，无破损、裸露及断线才能使用。
不能用于测试高于600V的电压。
确定导线的连接插头已紧密地插入接口内。
仪表于潮湿状态下，请勿使用。
禁止在易燃性及危险场所测试。
测试线必须撤离被测导线后才能从仪表上拔出，不能手触输入插孔，以免触电。
请勿在强电磁环境下使用，以避免影响仪器正常工作。
请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。
仪表及电流钳口必须定期保养，保持清洁，不能用腐蚀剂和粗糙物擦拭钳口。
避免电流钳受冲击，尤其是钳口接合面。
长时间不用本仪表，请将电量充到两格保存。
使用、拆卸、校准、维修本仪表，必须由有授权资格的人员操作。
由于仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。
触摸屏严禁使用尖锐的硬度高的物体划动，以免损坏屏幕。
触摸屏严禁撞击或者施加压力。
一、简介HY3626三相多功能伏安相位测试仪是进行三相电参数测量，可以完成三相的电压、电流、相角、频率、功率、功率因数等电参数的高精度测量。
HY3626三相多功能伏安相位测试仪设计上采用高速Cortex M3处理器加24位高速ADC进行电参数的测量计算，完全图形化界面，真彩色显示分辨率320×240，触摸屏操作人机界面友好，仪器便于携带。
EDA9033F三相电参数综合测示仪使用说明书
EDA9033F三相电参数综合测示仪使用说明书1、EDA9033F三相电参数综合测示仪主要性能简介EDA9033F测示仪是一智能型三相电参数综合采集测示仪；三表法准确测量并现场LED显示三相三线制或三相四线制交流电路中的三相电压、三相电流（真有效值）、有功功率、无功功率、功率因数、频率、正反向有功电度、正反向无功电度等电参数。
并带2路开关量输入及1路可设置的继电器报警输出。
其输入为三相电压（0-500V）、三相电流（0-10A）；输出为RS-485或RS-232接口的数字信号，支持的通讯规约有：MODBUS-RTU标准规约、MODBUS-ASCII规约、ASCII 码通讯协议、十六进制LC-04协议。
EDA9033F测示仪可广泛应用于各种工业控制与测量系统及各种集散式/分布式电力监控系统。
EDA9033F测示仪是一款高性价比的智能电参数变送器与显示器。
它能替代过去的电流、电压、功率、功率因数、电量等一系列变送器及测量这些变送器标准输出信号的模入模块，可大大降低系统成本,方便现场布线，提高系统的可靠性。
采用电磁隔离和光电隔离技术，电压输入、电流输入及输出三方完全隔离。
其主要的功能与技术指标如下：●测量并显示三相相电压Ua、Ub、Uc；三相电流Ia、Ib、Ic；有功功率P、无功功率Q、功率因数PF、频率f、各相有功功率Pa、Pb、Pc；各相无功功率Qa、Qb、Qc；正向有功电度、反向有功电度、正向无功电度、反向无功电度等电参数。
3行各4位和1行8位LED显示各测量数据及各设置参数。
●输入信号三相交流50/60Hz电压、电流。
输入频率：45～75Hz。
电压量程（相电压）：10V、60V、100V、250V、400V等可选。
电流量程：1A、2A、5A、10A等可选。
信号处理：16位A/D转换，6通道，每通道均以4KHz速率同步交流采样，实时数据的更新周期可设置（100mS～1000mS，每步为100mS）；过载能力：1.4倍量程输入可正确测量；瞬间(10周波)电流5倍，电压3倍量程不损坏。
三相智能电量测试仪(PF9830)使用规范
9、通过窗口C功能键，选择“TIME”,再按“开始”按钮，仪器开始测量消耗功率，测量结束后，按复位键退出“积分”功能。
10、当使用外部电压互感器（PT）或电流互感器（CT）时，按互感器的比率设定电压（窗口A）、电流（窗口B）、功率（窗口C）的变比系数。当变比指示灯亮时，表示变比功能开启，反之，则变比功能无效。
数测量程序，除功率因数（PF）在窗口B显示外，其余均在窗口A读取，通过“相选择”读取不同相线测试值，“功能”按钮选择读取不同的参数值。
5、电压及电流量程可按相应按钮在窗口C进行设定（电压600V/300V/150V,电流20A/4A/0.8A）。
6、按下谐波“分析”键后，该仪器可对电源的电压、电流谐波的参数进行测量，此时窗口A除显示谐波次数、总谐
波失真度（tHd）外，也可通过功能键显示其它测量参数。窗口B可选择显示电压各次谐波/总谐波失真的有效值（V）及相对值（V%）。窗口C可选择显示电流各次波/总谐波失真的有效值（A）及相对值（A%）、电压波峰比（Ucf）、电流波峰比（Icf）。
7、通过谐波分析的“设定”按钮可设定谐波失真计算模式MODE(有IEC及CSA两种计算模式)及谐波分析相线ELEM。
文件编号
三相智能电量测试仪(PF9830)使用规范
制订日期
2008年07月11日
页数：1/1
WI07.017-2008-007
修订日期
年月日版次：0Fra bibliotek一、适用范围版本
A
PF9830三相智能电量测试仪
二、操作步骤
1、将仪器的供电电源接入市电，被测相线串联接在大红柱A与其正下方的黑柱之间，通过仪器测量其电流参数。将
三相电能表校验仪操作规程
三相电能表校验仪操作规程编制：审批：广州xx工程建设监理有限公司深圳xxxx工程监理中心三相电能表校验仪操作规程一、ML860三相电能表校验仪该仪器适用于三相电度表校验。
二、三相电能表校验仪操作方法1、仪器的开启与关闭仪器面板左侧的上、中、下分别为[®]-复位键、[ON]-开机键、[OFF]-关机键。
按[开机]键仪器即通电，按[关机]键仪器即断电。
仪器具有自动断电功能，在测量信号为0且无按键操作的情况下，仪器会在10分钟后自动断电。
2、启动、退出、调整对比度（1）启动和退出（2）按［启动］键进入主菜单。
（3）按[退出] 键进入调试状态，此时仪器只有与计算机通讯功能，键盘操作无效，此功能为厂家专用。
3、调整对比度开机后进入主菜单之前，按[对比度深/浅]键仪器自动调整液晶显示器的对比度，也可按[1]-[9]键选择对比度，再按[启动]键仪器自动记忆对比度状态并进入主菜单。
4、校验（1）通常情况下，在主菜单中，按数字键4进入校验界面，在[校验]界面中，显示所测电能表的表号、类型、常数、变比、方式、圈数及误差等，按ESC 键返回主菜单。
进入[校验]界面后按键选择设置校验参数，按ENT键进入修改状态，用[数字]键输入参数，再按ENT键。
屏幕下方显示的是校验结果，即被校电能表误差。
（2）具体的校验步骤：1)首先应注意电流钳的选择，一般互感器接入式电表电流都在5A以下，配置的5A电流钳可以满足要求。
但是对于直通式电表还需要100A电流钳。
2)选择量程和接线方式；3)注意连接被校电能表类型，电流钳口方向，电压接线方式，若使用脉冲线采集脉冲信号时，请脉冲输出类型；4)预置校验参数：a) 2.4.2.4.1 表号、被校表类型、常数、变比、方式、圈数共有6个，其含义如下：b)表号-记录被校电能表的编号，在数据查询时可查到；c) 2.4.2.4.2类型-选择有功或无功电能表；d) 2.4.2.4.3常数-被校表的电能常数；e) 2.4.2.4.4变比-用于互感器接入式电表一次侧校验时输入电流互感器变比值，二次侧校验默认为1；f) 2.4.2.4.5方式-选择手动计数或脉冲计数的校验方式，（光电采集和脉冲端子均为光电）；g) 2.4.2.4. 6圈数-是指计算误差时转动几圈计一次误差。
三相电能表现场校验仪操作使用说明
首先打开主机接电表，先接好主机电压线,钳表插头先插到主机上，电压线的另一端夹子取电表上的在线电压，钳表取电表上的电流；然后设置参数进行校验（综合计量误差，查线，变比等），完毕后存盘。
最后一步先去掉电表端的电流钳表，再去掉电表端的电压线,然后再拔掉主机端的电压线和钳表插头，关掉主机。
一般电能表安装在室内，高度建议一米八左右，接线的线头建议铜线或者铜接头引入，雷雨天气较多的地区提前采取避雷措施。
详细的步骤我们再来巩固一下：
1.打开主机；
2.接电表:先接好主机电压线,钳表插头先插到主机上,电压线的另
一端夹子取电表上的在线电压,钳表取电表上的电流；
3.设置参数；（被检电能表信息）
4.校验；（综合计量误差，查线，变比等）
5.存盘；（数据查询，上传，管理等）
6.工作结束后,先去掉电表端的电流钳表,再去掉电表端的电压线,
然后再拔掉主机端的电压线和钳表插头；
7.关主机。
常见的故障和处理方法：
1、在进行测量参数的时候，如果出现显示值与实际值差距大，需要检查接入的电压、电流的量程与实际是否相符。
2、角度测量的时候，出现差值大，而且查线结果与实际不符，应该检查设置的校验方式是否是：有功
3、屏幕暗淡，可以在操作说明状态下按上下左右按键可以改显示字符清晰度。
4、出现显示读数不稳时，检查下是否有电压输入，没有电压的情况下电流显示读数不问，有电压的话显示负荷不稳。
三相数字式电参数综合测量仪操作规程
文件制修订记录1.0目的/Aim:1.1为操作者提供使用说明,确保使用者及设备的安全。
2.0参考文件/Reference Instruction:2.1 相关设备的操作说明书3.0设备/材料/ Equipment/Material:3.1 AN7931H三相数字式电参数综合测量仪3.2被测电热水器4.0准备/要求/Prepare/Requirement:4.1确保输入电压为单相220伏，测试场所保持整齐、干净。
5.0安全/维护/Safety/Maintenance:5.1 尽可能使用非导电材质的工作桌、工作台，操作人员和待测物之间不得使用任何金属。
5.2 操作人员不可穿有金属装饰的衣物或配有金属的首饰和手表，这些金属饰物容易造成意外的触电，而且后果也会更加严重。
5.3 测试仪绝对不能让有心脏病或配戴心率调整器、心脏起搏器的人操作。
5.4 万一发生任何问题，请立即关闭电源。
6.0操作程序/Operation Process:6.1 将仪表电源线的一端插入测量仪的电源插孔，另一端插入交流电220V电源插座。
打开前面板电源开关。
6.2 通电后仪器开始系统初始化与自检，结束后设备处于准备状态，应开机30秒后再测量。
6.3 按使用要求连接输出。
6.5 合上负载电源开关，测量仪显示负载电源的电压值及频率值。
6.6 启动负载，测量仪显示电流值、功率值和功率因数值。
6.7 测试结束后，关闭电源开关。
7.0其他操作/Other Operation:7.1开机自检：开机前请不要接任何测试线，然后接通电源进行自检。
7.2 按设置键进入设置界面，通过方向光标可进行相制设置，根据输出连接设置为三相四线制或三相三线制。
8.0故障排除8.1 开机液晶屏无显示，按键无响应：8.1.1 检查测试仪插座中的保险丝是否熔断，若熔断请更换保险丝。
8.2 仪器出现死机现象8.2.1 关机，等待半分钟后开机。
三相用电检查仪测量使用说明
三相用电检查仪三相用电检查仪测量使用说明1．开关机说明持续按按键仪器进入如下画面：图四、开机画面继续按键3秒仪器进入真正开机状态，仪表会发出“滴、滴”响声，并且频率逐渐升高，证明仪表已开机这是放开按键。
2．测量界面说明开机仪表自动进入测量界面如下：图五、系统图标界面【系统图标界面】选择您需要的功能图标进入应用软件，轻触【用户手册】三相用电检查仪图标，进入中文简体电子版说明书，帮助您更快更准确地了解本仪表的应用功能和操作方式。
3．伏安相位功率测量图六、伏安、相位、功率测量界面点击【伏安相位】进入基本伏安相位测量界面，分颜色显示三相电压、电流、功角、功率因数、相角和三相功率。
4．不平衡度测量图七、不平衡度界面进入【伏安相位】功能，如图可以轻触【不平衡度】进入不平衡度测量界面，三相用电检查仪系统自动检测和计算三相电压和电流的不平衡度，以及矢量和。
5．接线检查图八、接线检查界面轻触【接线检查】进入接线检查界面，确定数据稳定点击【HOLD】，保持现在数据不变，点击【分析】系统可以分析现有接线是否错误，并提示正确连接方式。
6．计算CT/PT一次侧电流、电压值图九、CT/PT进入CT/PT界面可以设置变比值，轻触变比值的位置，系统弹出设置键盘进行设置。
三相用电检查仪7．备注信息填写图十、备注信息填写备注信息填写，可以填写测试单位、测试人员名称系统打印报告中包含填写信息内容。
8．电源状态管理图十一、电源管理本设备采用高效率的锂电池供电，当长期不用此机是保持电池电量在30%到70%为佳，放置时间尽量短，定期开机放电充电可以延长电池寿命。
三相用电检查仪9．帮助图十二、帮助帮助含有此仪表使用说明。
10．系统设置图十三、系统设置设置系统参数。
三相用电检查仪11．数据导出图十四、数据导出导出数据到U盘，将U盘插入USB口选择需导出的.par格式文件，点击导出。
可以用电脑打开里面包含word文档和excel两种格式的文件，方便客户报告使用。
三相继电保护测试仪的使用介绍
三相继电保护测试仪的使用介绍概述三相继电保护测试仪是一种用于测试三相继电保护器性能的装置。
它能够模拟各种故障，如短路、接地、断相等，并测定继电保护器的保护性能。
本文将介绍三相继电保护测试仪的使用方法。
操作步骤步骤一：连接测试仪将三相继电保护测试仪与待测试的继电保护器连接。
确认连接线缆正确无误，安全可靠。
步骤二：设置测试参数根据需要测试的继电保护器性能设置测试参数。
首先设置测试模式，可以选择手动或自动模式，手动模式下需要手动操作测试仪，自动模式下测试仪会自动完成测试。
其次设置故障类型，包括短路、接地、断相等。
最后根据测试需要设置测试电流、电压等参数。
步骤三：进行测试设置完测试参数后，开始进行测试。
在手动模式下，需要按照提示操作测试仪，并记录测试结果。
在自动模式下，测试仪会自动完成测试，并将测试结果打印出来。
步骤四：分析测试结果测试完成后，需要对测试结果进行分析。
根据测试结果判断继电保护器的保护性能是否正常。
如果测试结果正常，则说明继电保护器性能合格。
如果出现异常，则需要进一步排查故障原因并作出相应的处理。
步骤五：维护设备测试完毕后，及时将测试仪器清洁干净、包装保护好并放置于合适的位置，切勿随意摆放。
注意事项1.测试前需确认连接线缆正确无误，电压、电流等参数设置正确。
2.测试时需严格按照测试仪器的操作流程进行，避免误操作。
3.在使用测试仪器时，应注意安全操作，禁止拆卸随意更改设备结构。
4.操作人员必须经过相关的培训和考核，熟悉测试仪器的操作流程和注意事项。
5.在测试过程中若发现异常情况应立即停止测试并进行排查处理。
总结三相继电保护测试仪是测试继电保护器性能的必备设备之一，因此操作人员必须严格按照操作流程进行测试，并注意安全操作。
使用测试仪器能够保证继电器保护性能的合格，保障电力系统的安全运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三相电综合测试仪的操作规程
1.技术性能
2.使用方法
2.1连接被测负载及负载电源，按说明书附图采用三相四线负载接线。
2.2将仪器电源线的一端插入测量仪的电源插孔，将电源线的另一端交流电电源插座，接地端良好接地。
2.3按下测量仪前面板上的仪表电源开关，打开仪表电源，测量一齐进行系统初始化与自检，延时30秒再测量，以实现自检。
2.4按动“设置”键至设置窗口数值闪动，可用左右键选择电流变比、电压变比、功率上下限、相制、测量时间、地址、波特率等项目，可用上下键修改预置值。
2.5合上负载电源的输出开关，测量仪测量显示电源的电压、频率、电流、并计算显示负载功率值及功率因数值。
当测量仪器测得的总功率值超过预置的报警上、下限范围时，测量仪自动进入报警状态，发出报警信息：总功率窗口交替显示测量值和“HHHH”或“LLLL”。
当测量值重新回到预置的报警上、下限范围时，则报警自动解除，当预置的报警上限不大于报警下限或总功率值测量值为零时，不进行报警判。
3.操作示例
3.1按下测量仪前面板上的仪表电源开关，打开仪表电源，测量一齐进行系统初始化与自检，延时30秒再测量，以实现自检。
3.2按动“设置”键至设置窗口数值闪动，可用左右键选择电流变比并用上下键设置为“1”、电压变比并用上下键设置为“1”、功率上限并用上下键设置为“37.999”、功率下限并用上下键设置为“0.01”、相制并用上下键设置为“三相四线制”、测量时间并用上下键设置为“003：00：00”、地址并用上下键设置为“123”、波特率并用上下键设置为“300”。
3.3合上负载电源的输出开关，测量仪测量显示电源的电压、频率、电流、并计算显示负载功率值及功率因数值。
当测量仪器测得的总功率值超过预置的报警上、下限范围时，测量仪自动进入报警状态，发出报警信息：总功率窗口交替显示测量值和“HHHH”或“LLLL”。
当测量值重新回到预置的报警上、下限范围时，则报警自动解除，当预置的报警上限不大于报警下限或总功率值测量值为零时，不进行报警判断。
4.使用注意事项：
4.1. 操作者脚下垫绝缘橡皮垫或穿绝缘胶鞋，戴绝缘手套，以防高压电击造成生命危险;
4,2. 仪器必须可靠接地;
4.3. 在连接被测体时，必须保证高压输出“0”及在“复位”状态;
4.4. 测试时，仪器接地端与被测体要可靠相接，严禁开路;
4.5. 切勿将输出地线与交流电源线短路，以免外壳带有高压，造成危险;
4.6. 尽可能避免高压输出端与地线短路，以防发生意外;
4.7. 测试灯、超漏灯、一旦损坏，必须立即更换，以防造成误判;
4.8. 排除故障时，必须切断电源;
4.9. 仪器空载调整高压时，漏电流指示表头有起始电流，均属正常，不影响测试精度。
4.10.测试仪避免阳光正面直射，不要在高温潮湿多尘的环境中使用或存放。
4.11注意测试仪保养，操作人员离开岗位必须断开仪器电源。
编制：日期
审核：日期
批准：日期。
