可并网运行光伏逆变器的研制

合集下载

三相光伏并网逆变器的研制及SVPWM算法的实现的开题报告

三相光伏并网逆变器的研制及SVPWM算法的实现的开题报告

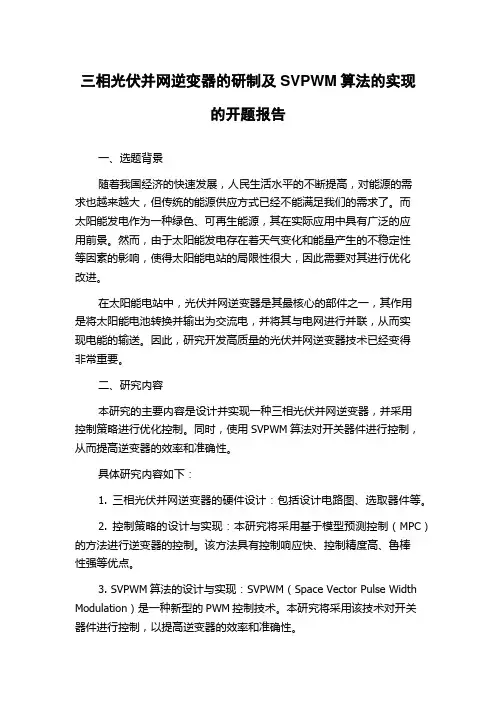

三相光伏并网逆变器的研制及SVPWM算法的实现的开题报告一、选题背景随着我国经济的快速发展,人民生活水平的不断提高,对能源的需求也越来越大,但传统的能源供应方式已经不能满足我们的需求了。

而太阳能发电作为一种绿色、可再生能源,其在实际应用中具有广泛的应用前景。

然而,由于太阳能发电存在着天气变化和能量产生的不稳定性等因素的影响,使得太阳能电站的局限性很大,因此需要对其进行优化改进。

在太阳能电站中,光伏并网逆变器是其最核心的部件之一,其作用是将太阳能电池转换并输出为交流电,并将其与电网进行并联,从而实现电能的输送。

因此,研究开发高质量的光伏并网逆变器技术已经变得非常重要。

二、研究内容本研究的主要内容是设计并实现一种三相光伏并网逆变器,并采用控制策略进行优化控制。

同时,使用SVPWM算法对开关器件进行控制,从而提高逆变器的效率和准确性。

具体研究内容如下:1. 三相光伏并网逆变器的硬件设计:包括设计电路图、选取器件等。

2. 控制策略的设计与实现:本研究将采用基于模型预测控制(MPC)的方法进行逆变器的控制。

该方法具有控制响应快、控制精度高、鲁棒性强等优点。

3. SVPWM算法的设计与实现:SVPWM(Space Vector Pulse Width Modulation)是一种新型的PWM控制技术。

本研究将采用该技术对开关器件进行控制,以提高逆变器的效率和准确性。

三、研究意义本研究的意义在于:首先,通过设计并实现一种高质量的光伏并网逆变器,能够提高太阳能电站的发电效率和输出能力,从而实现对现有能源的有效替代。

其次,采用基于模型预测控制(MPC)的控制策略和SVPWM算法能够提高逆变器的控制精度和效率,从而提高了逆变器的性能表现。

最后,本研究对于促进我国光伏产业的发展具有重要的意义。

四、研究方法本研究的研究方法主要分为以下几个步骤:1. 研究三相光伏并网逆变器的工作原理和电路设计原理,深入了解光伏并网逆变器的组成结构和工作特点。

《基于光伏发电预测的并网逆变器设计与实现》范文

《基于光伏发电预测的并网逆变器设计与实现》范文

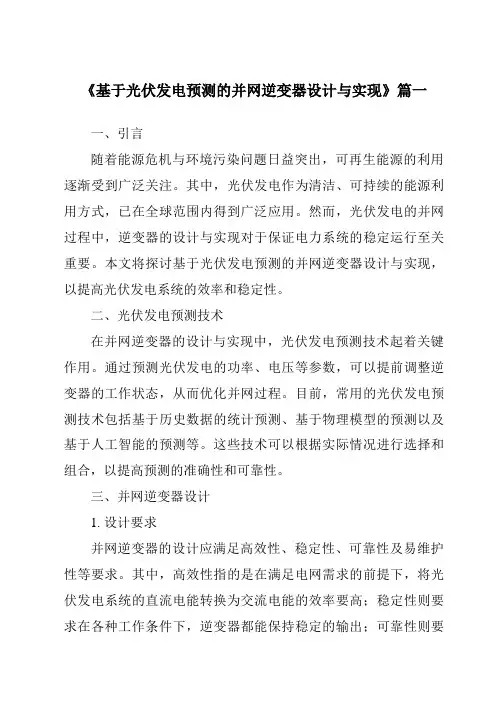

《基于光伏发电预测的并网逆变器设计与实现》篇一一、引言随着能源危机与环境污染问题日益突出,可再生能源的利用逐渐受到广泛关注。

其中,光伏发电作为清洁、可持续的能源利用方式,已在全球范围内得到广泛应用。

然而,光伏发电的并网过程中,逆变器的设计与实现对于保证电力系统的稳定运行至关重要。

本文将探讨基于光伏发电预测的并网逆变器设计与实现,以提高光伏发电系统的效率和稳定性。

二、光伏发电预测技术在并网逆变器的设计与实现中,光伏发电预测技术起着关键作用。

通过预测光伏发电的功率、电压等参数,可以提前调整逆变器的工作状态,从而优化并网过程。

目前,常用的光伏发电预测技术包括基于历史数据的统计预测、基于物理模型的预测以及基于人工智能的预测等。

这些技术可以根据实际情况进行选择和组合,以提高预测的准确性和可靠性。

三、并网逆变器设计1. 设计要求并网逆变器的设计应满足高效性、稳定性、可靠性及易维护性等要求。

其中,高效性指的是在满足电网需求的前提下,将光伏发电系统的直流电能转换为交流电能的效率要高;稳定性则要求在各种工作条件下,逆变器都能保持稳定的输出;可靠性则要求逆变器具有较长的使用寿命和较低的故障率;易维护性则要求逆变器便于维修和更换部件。

2. 总体设计并网逆变器的总体设计包括主电路设计、控制电路设计、保护电路设计等。

主电路设计应考虑到电能的转换效率和电网的兼容性;控制电路设计应具备高性能的信号处理能力和抗干扰能力;保护电路设计则应具备过压、过流、欠压等保护功能,以确保系统的安全运行。

四、并网逆变器实现1. 硬件实现并网逆变器的硬件实现主要包括电路板的设计与制作、元器件的选型与采购、逆变器的组装与调试等。

在制作过程中,应遵循相关的安全规范和工艺要求,确保硬件的质量和可靠性。

2. 软件实现软件实现是并网逆变器的关键部分。

通过编写控制算法和程序,实现对逆变器的控制、保护和通信等功能。

在软件设计中,应考虑到实时性、稳定性和可扩展性等因素,确保软件能够满足系统的需求。

三相光伏并网逆变器的研究

三相光伏并网逆变器的研究

三相光伏并网逆变器的研究一、本文概述随着全球能源结构的转型和可持续发展目标的推进,光伏发电作为清洁、可再生的能源形式,其重要性日益凸显。

三相光伏并网逆变器作为光伏发电系统的核心设备,其性能直接影响到光伏电能的转换效率和并网运行的稳定性。

因此,对三相光伏并网逆变器的研究具有重要的理论价值和现实意义。

本文旨在全面深入地研究三相光伏并网逆变器的关键技术、工作原理、控制策略以及并网性能优化等方面。

文章将介绍三相光伏并网逆变器的基本结构和功能,包括其主要组成部件和工作原理。

接着,将重点探讨三相光伏并网逆变器的控制策略,包括最大功率点跟踪(MPPT)技术、并网电流控制技术以及孤岛检测技术等。

文章还将分析三相光伏并网逆变器的并网性能优化方法,包括提高电能转换效率、降低谐波污染、增强并网稳定性等方面的研究。

通过本文的研究,旨在为三相光伏并网逆变器的设计、制造和应用提供理论支持和实践指导,推动光伏发电技术的进步和发展,为实现全球能源可持续发展做出贡献。

二、三相光伏并网逆变器的基本原理三相光伏并网逆变器是将光伏电池板产生的直流电能转换为符合电网要求的三相交流电能并直接馈送到电网的电力电子设备。

其基本原理涉及电能转换、功率控制、并网同步以及电能质量控制等多个方面。

光伏电池板在光照条件下产生直流电能,这个直流电压和电流随光照强度和环境温度的变化而变化。

三相光伏并网逆变器的主要任务是将这种不稳定的直流电能转换为稳定的三相交流电能。

在转换过程中,逆变器首先通过功率变换电路将直流电能转换为高频交流电能。

功率变换电路通常由多个开关管组成,通过控制开关管的通断,实现对直流电能的斩波和控制。

高频交流电能经过滤波电路滤波后,变为平滑的交流电能。

接着,逆变器通过并网控制电路实现与电网的同步,并将转换后的交流电能馈送到电网。

并网控制电路通过检测电网的电压和频率,控制逆变器的输出电压和频率与电网保持一致,从而实现并网。

三相光伏并网逆变器还具备电能质量控制功能。

《2024年基于光伏发电预测的并网逆变器设计与实现》范文

《2024年基于光伏发电预测的并网逆变器设计与实现》范文

《基于光伏发电预测的并网逆变器设计与实现》篇一一、引言随着全球能源结构的转变,可再生能源的利用越来越受到重视。

其中,光伏发电以其清洁、可再生的特点,成为了重要的能源来源。

然而,光伏发电的输出功率受到环境因素如光照、温度等的影响,具有很大的波动性。

因此,设计一种基于光伏发电预测的并网逆变器,以提高光伏发电系统的稳定性和效率,成为了研究的热点。

本文旨在介绍一种基于光伏发电预测的并网逆变器的设计与实现。

二、系统设计1. 整体架构设计本系统主要由光伏电池板、数据采集模块、预测模块、并网逆变器模块和控制系统组成。

其中,数据采集模块负责实时采集光伏电池板的输出功率和环境数据;预测模块基于采集的数据进行光伏发电功率预测;并网逆变器模块将直流电转换为交流电并入电网;控制系统则负责整个系统的协调和控制。

2. 预测模块设计预测模块是本系统的核心部分,它基于历史数据和实时环境数据,采用机器学习算法进行光伏发电功率预测。

具体而言,我们采用了长短期记忆网络(LSTM)模型,该模型能够捕捉时间序列数据中的长期依赖关系,适用于光伏发电功率预测。

三、硬件设计1. 数据采集模块数据采集模块采用传感器和微控制器实现。

传感器负责采集光伏电池板的输出功率和环境数据(如光照、温度等),微控制器则负责将传感器数据传输至预测模块。

2. 并网逆变器模块并网逆变器模块采用高性能的电力电子器件和控制芯片实现。

它能够将光伏电池板产生的直流电转换为交流电,并入电网。

同时,它还能够根据预测模块的预测结果,调整输出功率,以实现最大化的能源利用。

四、软件实现1. 预测算法实现预测算法采用Python语言实现,利用深度学习框架(如TensorFlow)构建LSTM模型。

模型训练采用历史数据和实时环境数据,通过不断优化模型参数,提高预测精度。

2. 控制系统实现控制系统采用嵌入式系统实现,通过与预测模块、并网逆变器模块的通信,实现整个系统的协调和控制。

具体而言,控制系统根据预测模块的预测结果,调整并网逆变器模块的输出功率,以实现最大化的能源利用。

基于TMS320F28035并网光伏逆变器的研制

基于TMS320F28035并网光伏逆变器的研制

d P / d V : ± 时系统 就工 作在 最大 功率点 。
( 二 )孤 岛效 应 的 防止
孤 岛的检 测方法 一般分 为被动法 和主动法 。本文结 合实 际逆 变 器 的控制原理 , 采用 主动式 阻抗 检测 法来 实现孤岛现象的防止。作为
Hale Waihona Puke ( 一 )最 大 功 率 点 的 跟 踪 控 制
析 ,提 出 了具体 的 解 决方 案 。
【 关键 词 】 光伏 ;并 网 ;逆 变器 ;最 大 功率 跟踪
文章编号 : l S S N 1 0 0 6  ̄6 5 6 X ( 2 0 1 4 ) 0 2 - 0 1 4 1 - 0 2 引 言
由于太 阳能 发 电具有 清 洁环保 、可再生等 优点 ,随着近年来 光 伏组件 价格 大幅降 低 ,光伏 并 网发 电得 到 了规模 应用 。并 网逆 变器 作为并 网光 伏发 电系统 中的关键 设备之 一 ,其关 键技 术设计 对提 高 光伏 发 电效 率 、降低 成本具 有重要 的 意义 。本文 重点介 绍 了光 伏并 网逆变器设计 中的关键技术 , 并 给出了基 于 T M S 3 2 0 F 2 8 0 3 5 作 为核心 处理 器 的并 网逆变 器具 体设计 方 案 。
太 阳能 电池的伏安特性表示不 同光 强 和 温度 下 太 阳能 电池 的伏 安 曲线 。 电流源输出的光伏并网逆变器,有 : 一 s m( o t + ) 它的输 出功 率一 电压 曲线如 图 2 所示 。 周 期的在 电流 幅值上加一 些小 的扰动 ,通 过检测这 些扰动在 电 从 图 中可 以看 出 ,每条 曲线 都存 在一 图 2 不 同温 度下 的 P - V曲线 网电压上 的响应来 判 断是 否存 在孤 岛。当电 网未 断开 时 ,由于 电网 个 最大 功率 点 ,这个 功 率点 对应 唯一 的太 阳能电池输 出 电压 。因此 通过调 节太 阳能 电池 的输 出电压使 其 的存在 ,电流幅值 的扰 动不 会造 成 了逆变器 输 出电压 幅值 的扰动 。 当电网 断开时 ,电流 幅值 的扰 动就会造 成负 载电压 的变 化 ,通过 检 趋 近最 大功 率点 时 的输 出电压 ,就可 以实现 最 大功 率点 的跟 踪 。 爬 坡法作 为太 阳能最大 功率点 的跟踪 方法 之一 由于其简单 、易 测 这个 电压幅值 的变 化 ,就能判 断 出是 否存在 孤岛 。实践 中证 明这 行 ,被广泛 应用 。它的主 要思想 是通过 周期性 的给太 阳能 电池的输 种 方 法 简 单 、 易 出电压加 扰动 ,比较其 输出功 率与前 一周期 的输 出功率 的大小 ,如 行 。 (三 ) 系 统 果功 率增加在 下一个周期 以同样方 向加扰动 ,否 则改变扰动 的方向 。 的控 制 然而它这种 方法 没有将太 阳能电池输 出功率 的变 化与光强的变化联系 系统 的 构成 如 图 4所 示 。本 文采 用 了单相 全 桥 式结

光伏发电系统并网逆变器研究综述

光伏发电系统并网逆变器研究综述

光伏发电系统并网逆变器研究综述光伏发电系统并网逆变器是将直流电转换为交流电的关键设备,它不仅具备光伏系统的发电效率,同时还能将电能传输到电网中并实现电网互连。

因此,研究并网逆变器的性能和技术,对于提高光伏发电系统的效率和稳定性具有重要意义。

本综述将就现有的研究成果,对光伏发电系统并网逆变器的关键技术进行梳理与探讨。

首先,光伏发电系统并网逆变器的核心技术是直流-交流转换,其中的关键问题就是逆变器的效率和稳定性。

高效率的逆变器能够更好地实现光伏发电系统的发电能力,并将发电能量有效地输送到电网中。

目前,研究者在硅基和非硅基材料的逆变器设计上做了很多努力,通过优化电路拓扑结构和控制策略,提高了逆变器的效率。

同时,还通过改进电感和电容元件的设计和选择,减少了功耗和热损失,提高了逆变器的整体效能。

其次,逆变器的稳定性对于光伏发电系统的可靠运行至关重要。

在光伏发电系统中,存在着变化的太阳辐射和温度等影响因素,这些因素会对光伏电池的输出电压和电流产生影响,从而对逆变器的稳定性带来挑战。

为了提高逆变器的稳定性,研究者在控制算法和故障检测方面开展了大量的研究。

例如,针对太阳辐射变化的问题,研究者提出了基于模糊控制和最大功率点跟踪算法的控制策略,通过实时调整逆变器的工作点以适应太阳辐射的变化,提高了系统的稳定性。

另外,还通过引入多级拓扑、并置结构和多源输入等技术,实现了逆变器的容错能力和故障检测能力,提高系统的可靠性。

此外,逆变器的性能还与电网的要求和规范密切相关。

为了确保逆变器与电网的稳定连接,保证电能的质量和安全,研究者开展了对并网逆变器的规范和标准的研究。

例如,国际电工委员会(IEC)针对逆变器的并网运行提出了一系列的标准要求,包括对电网响应速度、电能质量、电网保护和安全等方面的要求。

同时,研究者还进行了并网逆变器的仿真和实验研究,验证了逆变器的性能和安全性。

这些研究成果对于逆变器的研发和应用具有重要指导意义。

并网光伏逆变器的研发与应用

并网光伏逆变器的研发与应用

并网光伏逆变器的研发与应用一、前言随着可再生能源的快速发展,光伏技术得到广泛应用,其中并网光伏逆变器是一个非常重要的组成部分。

本文将对并网光伏逆变器的研发和应用进行介绍和分析。

二、并网光伏逆变器的介绍1.概念并网光伏逆变器是将直流电转化成交流电后,通过配合电网供电使用的一种逆变器。

其主要功能是将光伏电池板产生的直流电转换成交流电,并将交流电并入到公共电网中,同时保证逆变器输出的电量和电质量符合电网的要求。

2.结构并网光伏逆变器通常由直流输入、直流-交流转换、直流输出保护、交流输出滤波、交流输出保护、显示监测系统等组成。

3.应用场景现代家庭和企业等电能消耗者可以安装并网光伏逆变器,以光伏发电为主要电力来源,并将其输出电力并入电网供电,同时可以通过逆变器的监视功能实时监测发电状态和性能。

4.特点并网光伏逆变器具有高效性、稳定性和安全性三个主要特点。

高效性是指并网光伏逆变器可以最大限度地转化太阳能到电能,有效提高太阳能的利用率。

稳定性是指并网光伏逆变器能保持稳定的输出电压和频率,保证与电网交互的质量和可靠性。

安全性则是指并网光伏逆变器能够提供多重保护功能,确保安全的运行。

三、并网光伏逆变器的研发1.优化设计在并网光伏逆变器研发中,优化设计是一个重要的方向。

主要包括电路设计、控制系统设计、散热设计、材料选用等。

光伏逆变器的高效率和稳定性是其关键设计因素。

2.关键技术为了提升并网光伏逆变器的性能,关键技术也是需要先行研究的。

比如,提升逆变器的电压变换效率、零电压开关控制、无功控制技术、电磁兼容技术等等,都是主要的研究方向。

3.国内外研究情况国内外都在积极研发并网光伏逆变器。

我国在近几年,在并网光伏逆变器研究方面已取得较大进展,尤其是对于直流AC工作电压及送电的电网层次和保护系统的研究,但在核心器件和关键技术上还需要加强研发。

国外作为并网光伏逆变器的发源地,从产品技术研究和发展的角度,已经不断提高优化和稳定性,以增强系统的安全可靠性。

单相光伏并网逆变器的研制的开题报告

单相光伏并网逆变器的研制的开题报告

单相光伏并网逆变器的研制的开题报告一、选题背景随着全球资源的日益减少和环境问题的不断加剧,人类不断寻求替代能源的方法,阳光资源是一种十分丰富的能源资源,对于发挥太阳能的最大效用,光伏发电技术在近年来得到了广泛的应用发展。

光伏发电中并网逆变器是一个核心部件,它承担了太阳能电池板发出的直流电转变成交流电并向公共电网并网的重要技术任务,同时逆变器的输出与电网的并联关系着非常密切,不合适的并联关系会带来很多不良影响,如整个功率系统可靠性的下降、系统效率的降低、电池板的损耗加剧等。

为此,研制单相光伏并网逆变器,对于光伏发电技术的普及和应用有着重要的意义。

二、研究内容本文主要研究单相光伏并网逆变器的研制,具体研究内容包括:1. 单相光伏并网逆变器的工作原理及理论基础研究。

2. 单相光伏并网逆变器的硬件设计与实现,包括模拟模块、数字模块的设计。

3. 单相光伏并网逆变器的控制策略研究和实现。

4. 单相光伏并网逆变器的测试及分析。

三、研究意义随着我国对清洁能源的重视和对环境保护的要求,光伏发电逆变器的研制对于探索清洁能源领域的应用和推广有着重要的意义,同时也可以有效提升光伏发电系统的效率和逆变器的可靠性。

本研究的成果可以为单相光伏并网逆变器的推广和实用提供理论支持和技术保障,有助于我国清洁能源事业的发展。

四、研究方法本文采用文献调研和实验研究相结合的方式,首先对单相光伏并网逆变器的基本原理和技术要求进行深入了解,然后通过对市场上常见的逆变器进行对比分析,确定设计方案和实验平台,最后进行实验测试和数据分析。

五、研究计划第一阶段:文献调研和相关知识学习(一个月)1. 学习光伏发电理论和发展现状。

2. 学习单相光伏并网逆变器的基础知识和技术要求。

3. 对市场上常见的单相光伏并网逆变器进行调研和分析。

第二阶段:单相光伏并网逆变器的硬件设计(两个月)1. 设计单相光伏并网逆变器的模拟模块和数字模块。

2. 对设计方案进行仿真和优化。

单相光伏并网逆变器的研制

单相光伏并网逆变器的研制

单相光伏并网逆变器的研制单相光伏并网逆变器的研制近年来,随着人们对可再生能源的重视程度不断提升,太阳能光伏发电得到了广泛关注。

光伏发电系统是一种将太阳能转化为电能的系统,其中光伏逆变器作为核心设备起到了至关重要的作用。

光伏逆变器的主要功能是将直流电能转换为交流电能,以满足家庭、企业或工厂的电力供应需求。

单相光伏并网逆变器是一种将光伏发电系统连接到公共电网的设备,可实现电网电能与光伏电能的平稳转换。

它可以将太阳能光伏板发出的直流电能转化为交流电,并与公共电网实现同步运行,从而将多余的电能注入到电力网络中,减少能源浪费,降低环境污染。

因此,单相光伏并网逆变器被广泛应用于家庭光伏发电系统、商业光伏发电系统和工业光伏发电系统中。

为了研制出效率高、性能可靠的单相光伏并网逆变器,首先需要进行系统设计。

设计过程需要考虑多个方面,包括逆变器的输入电压范围、输出功率范围、输出电压波形质量以及保护功能等。

另外,还需要考虑光伏模块的最大功率点跟踪(MPPT)功能,以确保逆变器能够高效地收集太阳能。

接下来,进行逆变器的硬件设计。

逆变器的硬件设计主要涉及到电路拓扑的选择、元件选型以及PCB设计等。

对于单相光伏并网逆变器来说,广泛采用的电路拓扑有单相全桥拓扑和单相半桥拓扑。

选择合适的电路拓扑可以提高整个逆变系统的效率和稳定性。

元件选型需要根据逆变器的功率要求和工作环境来选择合适的电子元件。

PCB设计方面需要考虑逆变器的散热、线路布局以及防止电磁干扰等问题。

在实现逆变器硬件设计的基础上,接下来是进行逆变器软件的开发。

逆变器软件主要包括控制算法的编写和系统保护功能的实现。

控制算法需要实现MPPT功能,通过精确计算最大功率点,确保光伏模块输出的电能最大化。

系统保护功能需要实现过压保护、欠压保护、过温保护以及短路保护等,以确保逆变器在不正常工作情况下能够及时停机,保护光伏模块和逆变器本身。

最后,进行逆变器的实验验证和性能测试。

在实验验证阶段,需要测试逆变器的输入电压范围、输出功率范围、电流波形以及稳定性等。

《基于光伏发电预测的并网逆变器设计与实现》范文

《基于光伏发电预测的并网逆变器设计与实现》范文

《基于光伏发电预测的并网逆变器设计与实现》篇一一、引言随着全球能源结构的转变,可再生能源的利用日益受到重视。

其中,光伏发电作为绿色能源的重要组成部分,已逐渐成为解决能源危机和环境污染问题的重要途径。

然而,光伏发电的出力受气候、温度等外部因素影响较大,如何有效管理和优化这一分布式电源,并将其稳定地接入电网,成为了研究的热点。

为此,本文提出了基于光伏发电预测的并网逆变器设计与实现方案。

二、光伏发电预测技术光伏发电预测是并网逆变器设计的基础。

通过收集历史气象数据、光照强度、温度等数据,结合机器学习算法,可以对未来一段时间内的光伏发电出力进行预测。

预测模型应具备较高的准确性和实时性,以便为并网逆变器的控制策略提供依据。

三、并网逆变器设计1. 硬件设计并网逆变器的硬件设计主要包括主电路、控制电路和保护电路。

主电路采用全桥拓扑结构,以提高逆变效率;控制电路采用数字信号处理器(DSP)和现场可编程门阵列(FPGA)等高性能芯片,实现快速、准确的控制;保护电路则包括过流、过压、欠压等保护功能,确保系统安全稳定运行。

2. 控制策略设计控制策略是并网逆变器的核心。

根据光伏发电预测结果,结合电网电压、频率等参数,制定合理的控制策略。

在光伏发电出力较高时,通过调整逆变器的输出功率,实现与电网的平稳并网;在光伏发电出力较低或不稳定时,通过调整逆变器的运行模式,保证电网的稳定性和供电质量。

四、实现过程在硬件设计和控制策略设计的基础上,进行并网逆变器的实现。

首先,根据设计要求制作电路板、安装元器件;其次,编写控制程序,实现逆变器的智能控制;最后,进行系统调试和性能测试,确保并网逆变器满足设计要求。

五、实验与结果分析为了验证并网逆变器的性能,进行了实际运行实验。

实验结果表明,该并网逆变器具有较高的转换效率和稳定性。

在光伏发电出力预测准确的情况下,能够实时调整输出功率,实现与电网的平稳并网。

在面对外部因素干扰时,该并网逆变器能够快速响应,保证电网的稳定性和供电质量。

单相光伏并网逆变器的研制

单相光伏并网逆变器的研制

单相光伏并网逆变器的研制一、本文概述随着全球对可再生能源的需求日益增长,太阳能作为一种清洁、可持续的能源形式,在全球范围内得到了广泛的关注和应用。

单相光伏并网逆变器作为太阳能光伏发电系统的核心设备之一,其性能稳定性和效率对太阳能发电系统的整体表现具有重要影响。

本文旨在探讨单相光伏并网逆变器的研制过程,包括其设计原理、关键技术、实验验证以及性能优化等方面,以期为相关领域的研究人员和技术人员提供有益的参考和借鉴。

本文将详细介绍单相光伏并网逆变器的基本原理和结构特点,包括其工作原理、电路拓扑、控制策略等。

针对单相光伏并网逆变器的关键技术,如最大功率点跟踪、并网控制、孤岛效应检测等,本文将进行深入的分析和讨论,并提出相应的解决方案。

本文将通过实验验证和性能优化,评估单相光伏并网逆变器的实际性能,包括其转换效率、动态响应、稳定性等方面,并探讨其在实际应用中的潜力和优势。

本文还将对单相光伏并网逆变器的未来发展趋势进行展望,探讨其在提高转换效率、降低成本、增强智能化等方面的可能性和挑战。

通过本文的研究,期望能为单相光伏并网逆变器的进一步发展和应用提供有益的启示和指导。

二、单相光伏并网逆变器的基本原理太阳能电池板:太阳能电池板将太阳能转换为直流电能,这是整个系统的能量来源。

直流电源:直流电源接收太阳能电池板输出的直流电能,并将其稳定在逆变器所需的输入电压范围内。

逆变器:逆变器是单相光伏并网逆变器的核心部件,它的主要功能是将直流电转换为交流电。

逆变器采用单级式逆变结构,通过控制半导体开关器件的通断,产生高频交流电。

滤波器:滤波器用于去除逆变器输出的交流电中的谐波和噪声,以确保输出电能的质量。

变压器:变压器用于将逆变器输出的交流电调整到与电网电压相匹配的水平,以便顺利并入电网。

通过以上几个部分的协同工作,单相光伏并网逆变器能够将太阳能电池板输出的直流电能转换为符合电网要求的交流电能,并顺利并入电网,实现太阳能发电的并网应用。

10kW光伏并网逆变器的研制

10kW光伏并网逆变器的研制

10kW光伏并网逆变器的研制随着太阳能光伏发电技术的不断发展和应用,光伏逆变器作为太阳能发电系统的核心设备,起着将直流电能转换为交流电能的重要作用。

为了满足日益增长的电力需求和提高太阳能发电的效率,研制一款高性能的10kW光伏并网逆变器显得尤为重要。

首先,研制一款10kW光伏并网逆变器需要考虑到其高效率的转换电路设计。

通过采用先进的电力电子器件和高效的功率传递技术,实现光伏电池组件输出直流电能到电网的高效转换,最大程度地提高能量利用率。

此外,合理设计电路拓扑结构,减少电路中的功率损耗,提高整体效率。

其次,稳定可靠的控制策略也是研制10kW光伏并网逆变器的关键。

通过采用先进的控制算法和电路保护措施,确保逆变器在不同工作条件下的稳定运行。

同时,加入MPPT(最大功率点跟踪)技术,实时调整光伏电池组件的工作状态,使其始终工作在最佳发电状态,提高整个系统的发电效率。

另外,为了适应不同的应用场景,10kW光伏并网逆变器还需要具备良好的适应性和可扩展性。

通过设计合理的接口和通信协议,实现与电网的良好交互,逆变器能够自动感知电网状态,并根据需求进行响应,确保电网的稳定运行。

此外,为了方便系统的扩展,逆变器还应具备良好的模块化设计,方便根据需求进行增加或减少功率容量。

最后,研制一款10kW光伏并网逆变器还需要考虑到其成本和可靠性。

通过合理的设计和选择合适的元器件,降低成本的同时保证产品的可靠性和性能。

同时,进行严格的质量控制和测试,确保产品在长期运行中的稳定性和可靠性。

综上所述,研制一款高性能的10kW光伏并网逆变器需要考虑到高效率的转换电路设计、稳定可靠的控制策略、良好的适应性和可扩展性,以及成本和可靠性的平衡。

只有通过持续不断的研发和创新,才能推动光伏逆变器技术的进步,进一步推动太阳能光伏发电的发展。

三相光伏并网逆变器的研制及并网控制策略研究的开题报告

三相光伏并网逆变器的研制及并网控制策略研究的开题报告

三相光伏并网逆变器的研制及并网控制策略研究的开题报告1. 研究背景随着能源需求的增加和环境问题的日益突出,光伏发电系统已成为可再生能源领域的重要研究对象。

光伏发电系统包括光伏阵列和光伏逆变器两个部分,其中光伏逆变器是实现太阳能直流发电与交流电网连接的核心设备之一。

目前常见的光伏逆变器为单相逆变器,然而在大功率应用场景下,为实现更高的效率和可靠性,研究三相光伏并网逆变器是十分必要和迫切的。

另外,针对光伏并网逆变器的并网控制策略也是应对新能源电力系统日益增多、分布式发电不断增加的关键技术。

优秀并网控制策略能够提高光伏发电系统的输出功率,增强系统的可靠性以及提高系统响应速度。

2. 研究目标本研究目的是研制一款高效稳定的三相光伏并网逆变器,并研究相应的并网控制策略。

具体目标如下:(1)研制一款基于硬件控制器的三相光伏并网逆变器,实现高效、稳定的电力转换。

(2)针对光伏发电系统的特点,在建立三相逆变拓扑电路的基础上,优化控制算法,提高光伏逆变器的性能以及稳定性。

(3)针对并网控制问题,研究一种有效的控制策略,提高光伏发电系统的输出功率和响应速度,以及增强系统的可靠性。

3. 研究内容和方法(1)硬件设计:利用硬件控制器设计三相光伏并网逆变器电路,包括逆变器拓扑结构和控制电路。

(2)控制算法设计:在硬件基础上,根据光伏发电系统特点,设计合适的控制算法以保证逆变器的稳定运行。

(3)并网控制策略研究:研究并网控制问题,包括功率控制、电压、电流控制等方面,设计适应于光伏发电系统的并网控制策略。

(4)实验验证:通过实验验证所研制的三相光伏并网逆变器的稳定性和效能,以及并网控制策略的有效性。

4. 预期成果(1)研制一款高效、稳定的三相光伏并网逆变器。

(2)优化光伏发电系统控制算法,提高系统的性能和稳定性。

(3)设计一种适应于光伏发电系统的并网控制策略。

5. 研究意义本研究的成果对于提升光伏发电系统的性能和稳定性,提高系统的输出功率和响应速度,保障光伏发电的质量与稳定性,具有十分重要的意义。

智能电网中的光伏逆变器设计与研制

智能电网中的光伏逆变器设计与研制

智能电网中的光伏逆变器设计与研制光伏逆变器是将光伏发电系统中的直流电能转换为交流电能的核心设备。

随着可再生能源的快速发展和智能电网的兴起,光伏逆变器的设计与研制也日益重要。

本文将探讨智能电网中光伏逆变器的设计原理、关键技术和未来发展趋势。

一、光伏逆变器的设计原理光伏逆变器的设计原理主要是通过电子器件对直流电能进行整流和逆变的处理,从而将直流电能转化为交流电能。

光伏逆变器的核心是功率电子器件,其中包括IGBT(绝缘栅双极型晶体管)、MOSFET(金属氧化物半导体场效应晶体管)等。

在设计光伏逆变器时,需要考虑到电网的电压波形、电流波形和功率因数等因素。

通过控制逆变器的输出电压和频率,可以实现对电网的有源功率注入和无功功率补偿。

同时,还需要考虑到逆变器的效率、稳定性、响应速度和抗干扰能力等因素。

二、光伏逆变器的关键技术1. MPPT(最大功率点跟踪)技术MPPT技术是光伏逆变器中的关键技术之一。

光伏板的输出特性受到光照条件的影响,因此需要通过MPPT技术实时监测光伏板的电压和电流,以保证光伏板输出功率的最大化。

常见的MPPT技术包括Perturb and Observe(P&O)方法、Incremental Conductance(INC)方法和Hill Climbing(HC)方法等。

2. 拜占庭容错技术智能电网中的光伏逆变器需要能够与其他逆变器和电网进行通信和数据传输。

然而,通信链路可能会受到干扰或故障的影响,因此需要采用拜占庭容错技术来保证通信的可靠性和安全性。

拜占庭容错技术可以使逆变器在通信链路故障时能够自动切换至备用链路,并对数据进行校验和恢复。

例如,采用冗余数据传输和分布式确认技术可以有效提高逆变器的容错能力。

3. 网络管理和优化调度技术智能电网中的光伏逆变器需要与智能电网管理系统进行通信和协作。

网络管理技术可以实现对光伏逆变器的远程监控和控制,包括数据采集、远程故障诊断和调度等。

500kW三相光伏并网逆变器的研制的开题报告

500kW三相光伏并网逆变器的研制的开题报告

500kW三相光伏并网逆变器的研制的开题报告一、研究背景随着清洁能源的越来越重要,光伏发电一直是一种受到广泛关注的发电方式。

光伏发电是利用太阳能将光能转换为电能,从而实现能源的清洁、安全和可持续发展。

由于光伏电站的系统容量不断增加,大型并网逆变器需求量也随之增加。

因此,研发并制造更高功率、更高效率、更可靠的逆变器是工程界的一个主要研究方向。

二、研究目的本研究旨在研发一种500kW三相光伏并网逆变器,以实现在大规模光伏电站中的应用。

该逆变器将采用先进的拓扑结构、高效率的控制算法和低噪声的功率开关器件,以提高系统效率、可靠性和稳定性。

三、研究方法1.确定逆变器的拓扑结构,设计电路参数和控制策略;2.采购和测试功率半导体器件,以确定最佳器件选型;3.制造逆变器原型并进行实验验证,通过测试数据对逆变器进行改进和优化;4.完成最终逆变器的设计和制造。

四、研究内容本研究的主要内容包括以下4个方面:1.逆变器的拓扑结构设计与分析;2.电路参数和控制策略的设计与模拟;3.原型逆变器的制造和实验验证;4.最终逆变器设计和制造。

五、项目计划本项目计划分为以下5个阶段:1.文献调研和系统规划阶段,预计周期为1个月;2.逆变器拓扑结构设计和电路参数选型阶段,预计周期为2个月;3.控制策略设计和模拟验证阶段,预计周期为3个月;4.原型逆变器制造和实验验证阶段,预计周期为6个月;5.最终逆变器设计和制造阶段,预计周期为6个月。

六、预期成果本研究的预期成果包括:1.采用先进电路拓扑结构和高效率控制算法的500kW三相光伏并网逆变器;2. 逆变器具有高效率、低噪声、高可靠性和稳定性的优点;3.逆变器可以应用于大规模光伏电站中,为清洁能源的应用做出贡献。

七、研究意义本研究的意义在于:1.开发一种高效、高性能的逆变器,使光伏发电系统的效率得到提高,并促进清洁能源的发展;2.提高逆变器的可靠性和稳定性,提高光伏发电系统的运行效率和经济效益;3.为解决清洁能源的大规模应用问题提供技术支持和方案。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第一章绪论1 绪论1.1 论文研究背景及意义太阳能光伏发电技术己历经了半个多世纪的发展。

目前全世界太阳能电池组件的年产量已达2000MWp以上,2005年投入应用的太阳能光电系统的累计容量已超过2200MWp,太阳能已成为全球发展最快的能源【1】。

预计到2010年,全世界太阳能电池组件年产量将高达 3.2GWp。

太阳能光伏发电系统正迈向大规模的商业应用。

一方面,兆级光伏电站不断出现,最大的已达到6.5MWp,正在建造的最大规模为64MWp。

另一方面,近年来许多国家的政府都非常重视发展太阳能屋顶光伏发电系统【2】。

1990年德国率先提出并实施“一千屋顶计划”,在居民住宅屋顶上安装容量为太阳能并网发电系统。

由于采取了一些优惠政策,项目结束时共安装1~5KW的屋顶太阳能并网发电系统2056套。

1999年1月进一步提出了“十万屋顶计划”,到2000年安装太阳能发电系统容量超过40MW【3】。

现在德国的太阳能发电市场已从探索阶段发展成为繁荣的专业市场。

日本从20世纪70年代开始连续制订和实施了几个太阳能发电发展5年计划,到1996年底己安装2700套并网户用太阳能发电系统,每套容量平均为3MW。

同时,日本政府又提出“30年计划”,预计到2030年光伏发电总容量达100GWp。

目前日本的光伏组件产量己超过美国居世界第一位。

意大利1998年实施“全国太阳能屋顶计划”,总容量为50MWp。

在这类系统中,规模最大的是1997年6月美国总统克林顿在联合国环境发展会议上宣布的“百万太阳能屋顶计划”,到2010年将安装101.4万套光电系统,总安装容量高达3025MWp。

欧盟在1997年11月26日发表了名为《能源的未来:再生能源》的欧盟战略与行动白皮书提出,到2010年在欧盟范围内要安装100万套太阳能发电系统,其中50万套为屋顶太阳能并网发电系统,需要光伏组件l000MW,另外50万套是为乡村供电的独立太阳能发电系统。

这就需要将目前30MW的光伏组件的年产量扩大100倍(3GW)。

与之相比,中国光伏产量在过去的十年中始终徘徊在1.5~2.0MW之间,2001年总产量约为4.0MW,在世界光伏产量中所占的比例逐年减少,说明潜在的中国光伏市场需求量十分巨大【4】。

按NREL(美国国家可再生能源实验室)所作的估计,到2010年太阳能发电电价将可与常见能源电价相当。

多数人认为到下世纪中叶,太阳能发电量将占世界总发电量的15~20%,超过核电,成为人类的基本能源之一。

与此同时,作为上述应用系统的关键装置——可并网运行光伏逆变器的研制无疑也成为世界上太阳能光伏发电领域中最热门的研究方向之一,对它的研究和开发是太阳能应用推广的必然要求,并存在着巨大的市场前景。

目前,我国正处于经济转轨和蓬勃发展时期,能源问题较为严峻,城市中由于大量使用化石能源,导致环境持续恶化。

2000年世界卫生组织公布的世界上污染最严重的十个大城市中,中国占了八个,其中北京居于第七位。

大力发展太阳能并网发电发电将有助于西安理工大学硕士学位论文尽早解决这一问题。

国家有关领导部门已经开始给予足够的重视,国家科技部已规划有步骤地推进相关的科技创新研究、示范及其产业化进程。

“八五”和“九五”期间把“太阳能屋顶并网发电系统”列入“国家科技攻关计划”。

到目前为止,我国太阳能并网发电的关键技术及设备仍主要来自进口,面对如此巨大的国内需要,发展自主知识产权的相关高新技术,进而实现其产业化,已是刻不容缓的事【5】。

1.2 太阳能并网发电系统的广阔前景1.2.1 太阳能光伏并网发电系统的优点太阳能利用主要有光热利用、光伏利用和光化学利用三种主要形式【6】。

我国低温光热利用己经具有可观的规模,它成本低,使用方便,安全可靠。

光伏利用近期在世界范围内高速发展,我国光伏研究及其应用技术的发展也令人鼓舞,特别是2002年在“西部大开发”战略的推动下,呈现出了一片繁荣景象。

太阳能光伏并网发电系统与其他发电系统相比,具有许多独特的优越性,可概括为如下几点【7】:⑴利用清洁干净、可再生的自然能源太阳能发电,不耗用不可再生的、资源有限的含炭化石能源,使用中无温室气体和污染排放,与生态环境和谐,符合经济社会可持续发展战略。

例如,安装1KW太阳能发电系统,每年可少排放CO2 2600~2300kg,NO216kg,SO2 9kg及其他微粒0.6kg。

每年少排放的CO2数量,相当于一辆家庭轿车每年的排放量。

⑵ 所发电能馈入电网,以电网为储能装置,省掉蓄电池,比独立太阳能光伏系统的建设投资可减少达35~45%,从而使发电成本大为降低。

省掉蓄电池并可提高系统的平均故障时间和蓄电池的二次污染。

同时,太阳能随处可得,就地可用,不需要长距离输送,因而避免了输电线路等电能损耗,也大幅度节省了远程输变电设备的投资费用。

⑶光伏电池组件与建筑物完美结合,既可发电又能作为建筑材料和装饰材料,使物质资源充分利用发挥多种功能,不但有利于降低建设费用,而且还提升了建筑物的科技含量,增加“卖点”。

⑷分布式建设,就近就地分散化供电,进入和退出电网灵活。

既有利于增强电力系统抵御战争和灾害的能力,又有利于改善电力系统的符合平衡,并可降低线路损耗。

⑸可起调峰作用。

⑹太阳能发电系统建设周期短。

由于是模块化安装,不仅可用于小到太阳能计算器的几个毫瓦,大到数十兆瓦的太阳能发电站,而且还可以根据负荷的增减,任意添加或减少太阳电池容量。

既方便灵活,又避免了浪费,运行起来十分方便。

当然在国内光伏发电之所以还没有被广泛利用,主要原因是光伏电池价格非常高,其转化效率相对较低,实验室能达到24.83%左右,而在实际应用中,目前最好转换效率能达到17%,这就导致光伏发电成本较高。

但是,由于太阳能电池的主要材料——硅的储量十分丰富,随着太阳能电池研究的快速发展和转换效率的不断提高,以及光伏发电系统第一章绪论各相关技术的不断进步,光伏发电成本已呈现快速下降趋势。

可以预料,太阳能光伏发电必将在人类社会的未来发展中占据越来越重要的地位。

1.2.2 并网发电是太阳能光伏利用的发展趋势太阳能发电有离网和并网两种工作方式【8】。

过去,由于太阳能电池成本居高不下,太阳能发电多数被用于偏远的无电地区,都属于离网型用户。

但近年来,光伏产业及市场发生了极大的变化,开始由边远地区逐渐向城市并网发电、光伏建筑集成的方向快速迈进,太阳能己经全球性地由“补充能源”的角色被认可为下一代“替代能源”。

1998年7月6日~10日在奥地利维也纳召开的“第二届国际太阳能光伏会议”上,有关太阳能发电的论文共313篇,其中专门论述“光伏并网发电系统”的论文竟达161篇,占论文总数的51.44%,由此也可窥见一斑,太阳能并网发电系统的研究已经成为世界之热点和需要,表明太阳能并网发电技术已经进入了一个新的历史阶段,同时它也是太阳能发电领域研究的前沿和主流发展趋势。

太阳能发电的这种迅猛发展是必然的,只有进入电力系统的规模应用,才能真正对于缓解能源紧张和抑制环境污染起到积极的作用。

同时,太阳能发电产业的规模发展还将为社会提供可观的就业机会,存在潜在的巨大市场,前景十分广阔。

1.2.3 太阳能并网发电的国内国际形势九十年代末期以来,全球太阳能电池组件的年产量都以30%以上的速度在增长,特别是美国、欧盟、日本等工业化国家实施了“百万太阳能屋顶”等计划,使得太阳能光伏并网系统迅速增加,据统计在全球光伏市场份额中,并网系统在1999年的比例为38%,2000年为42%,到2001年已超过一半,达到50.4%【9】,而且这种趋势还将延续发展。

这标志着光伏发电正在由偏远地区和特殊场合的应用向城市过渡,由补充能源向替代能源过渡,供电形式正由大型集中电站向分散控制的模式发展。

我国是一个太阳能资源十分丰富的国家,三分之二以上地区年日照时数都大于2000小时,太阳能一年的理论存储量高达17000亿吨标准煤。

如果把西部1%的荒漠化区作为太阳能发电基地,那么年发电量就相当于全国2003年的总耗电量。

近年来,我国西部地区加大对太阳能资源的开发力度,例如,西藏自治区已累计建立3~5千瓦的光伏电站300多座,全区7个县建成10~100千瓦规模的县级太阳能光电站,推广各类小型独立光伏发电系统约5400千瓦,全区各类太阳能光电设施容量已超过2.3兆瓦,全区每年的开发利用节能量相当于13万吨标准煤,这表明了我国在太阳能光伏发电的利用上已经进入了快速发展时期。

然而,我国目前尚有约30000个村庄,700万户,3000万农村人口还没有用上电,60%【10】的有电县严重缺电,这充分说明我国光伏市场潜力巨大,我们应该积极把握和利用太阳能资源所提供的绝好的发展机遇,积极寻求太阳能光伏并网发电在国内的突破点,把我国的光伏发电技术提高到更高的层次。

在今后的十几年中,太阳电池的市场走西安理工大学硕士学位论文第一章绪论表1-1 2010年世界光伏市场预测分布Tab 1-1 Distributing of world photovoltaic market prediction应用领域 装机容量(MW P) 市场份额并网发电系统 6000 30%工业应用 3220 16%太阳能用户系统 4600 23%农村、农业应用 3800 19%民用商品 2400 12%合计 20000 100%在国内,大多数太阳能光伏发电系统的推广是为了解决我国边远无电地区居民的用电问题,多为独立的太阳能发电供电系统,现已进入快速推广阶段。

在应用技术中,我国的小型户用电源技术、生产、推广已基本成熟,10KW~100KW的大中型太阳能电站已进入了快速成长期,这方面最主要的应用就是中国政府2002年投资18亿人民币在我国西部五省无电地区建数百座太阳能电站,总容量约15兆瓦,此项目已在实施完成中,这仅是“中国光明工程”的一部分,这一举措对中国光伏产业的产品、市场、研发等各个方面均产生重大而深远的影响,它将刺激我国光伏产业的加速发展,其中就包括太阳能并网发电。

例如,2002年深圳市“市民中心”大楼内建造的一座1000KW(1兆瓦)的屋顶太阳能光伏并网发电系统,是目前国内最大也是亚洲最大的系统。

同年6月,北京市太阳能研究所在该所内建造了一座3KW屋顶太阳能并网发电示范系统,并计划再建一座20KW屋顶太阳能并网发电示范系统;另外,作为北京的标志性建筑物北京市博物馆,在其屋顶的平面部分安装了5000平方米的太阳能并网发电装置,峰值发电量达到了300KW。

同时,还有其他厂商、研究机构也在积极地做这方面地研究和推广。

我国太阳能并网发电站设备主要还是依赖于从国外的进口,尤其是并网发电装置、智能化电站控制器等,而这是本行业今后发展的主流。

目前,国内已有几个专业研究机构得到国家或地方科技基金对该项目研究的资助,开始对此项技术加强人员和资金的投入,进入研发攻关阶段,现已取得了一些可喜的进步和成果。

相关文档
最新文档
