离心式压缩机

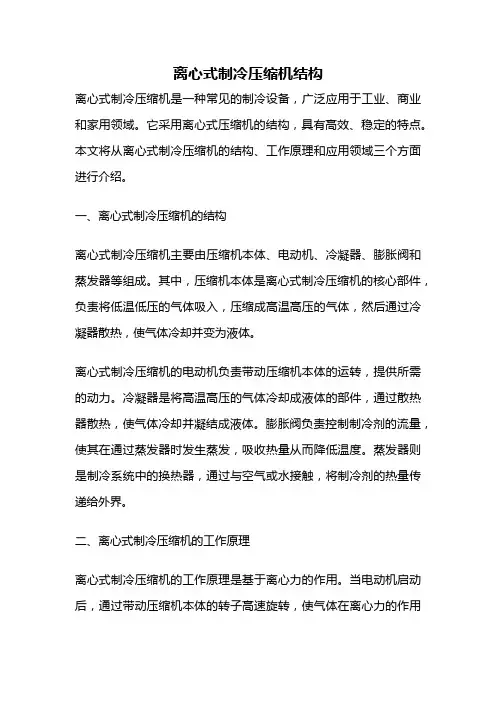

离心式制冷压缩机结构
离心式制冷压缩机结构离心式制冷压缩机是一种常见的制冷设备，广泛应用于工业、商业和家用领域。
它采用离心式压缩机的结构，具有高效、稳定的特点。
本文将从离心式制冷压缩机的结构、工作原理和应用领域三个方面进行介绍。
一、离心式制冷压缩机的结构离心式制冷压缩机主要由压缩机本体、电动机、冷凝器、膨胀阀和蒸发器等组成。
其中，压缩机本体是离心式制冷压缩机的核心部件，负责将低温低压的气体吸入，压缩成高温高压的气体，然后通过冷凝器散热，使气体冷却并变为液体。
离心式制冷压缩机的电动机负责带动压缩机本体的运转，提供所需的动力。
冷凝器是将高温高压的气体冷却成液体的部件，通过散热器散热，使气体冷却并凝结成液体。
膨胀阀负责控制制冷剂的流量，使其在通过蒸发器时发生蒸发，吸收热量从而降低温度。
蒸发器则是制冷系统中的换热器，通过与空气或水接触，将制冷剂的热量传递给外界。
二、离心式制冷压缩机的工作原理离心式制冷压缩机的工作原理是基于离心力的作用。
当电动机启动后，通过带动压缩机本体的转子高速旋转，使气体在离心力的作用下被压缩。
离心力使气体向外扩散，增加了气体的压力和温度。
随后，高温高压的气体进入冷凝器，通过与外界的换热器接触，使气体冷却并凝结成液体。
冷凝后的液体制冷剂通过膨胀阀控制流量，进入蒸发器。
在蒸发器中，制冷剂发生蒸发，吸收外界的热量，从而降低温度。
蒸发后的制冷剂再次进入压缩机本体，循环往复进行制冷过程。
三、离心式制冷压缩机的应用领域离心式制冷压缩机由于其高效、稳定的特点，在各个领域都有广泛的应用。
在工业领域，离心式制冷压缩机常用于大型制冷设备，如冷库、冷藏车等。
它可以快速降低温度，确保冷藏食品的质量和安全。
在商业领域，离心式制冷压缩机常用于商业中央空调系统。
它可以满足大面积空间的冷却需求，提供舒适的室内环境。
在家用领域，离心式制冷压缩机广泛应用于家用空调和冰箱等家电产品。
它具有高效节能、制冷效果好的特点，可以满足人们对于舒适生活和食品储存的需求。
离心式压缩机 原理
离心式压缩机原理
离心式压缩机是一种常用的空气压缩机，它利用离心力将空气压缩，从而提高空气的压力和温度。
其工作原理如下：
1. 空气吸入：离心式压缩机通过一个入气口将空气吸入，空气随着转子的旋转进入离心式压缩机的轮盘。
2. 加速：空气被转子迅速旋转，离心力使得空气被从中心向外部推进，从而加速了空气的流动速度。
3. 压缩：随着空气流动速度的增加，空气被推至离心式压缩机的外围。
在外围，由于叶轮的不断压缩，空气的压力逐渐上升。
4. 出气：当空气达到所需的压力时，压缩后的空气通过排气管道被释放出来，并被送入用途。
需要注意的是，离心式压缩机的压缩过程是连续不断的。
通过不断的旋转和压缩，离心式压缩机可以提供持续的高压空气。
离心式压缩机的主要优点是结构简单、体积小、重量轻、维护方便，并且具有较高的压缩比和较小的功率损失。
因此，离心式压缩机被广泛应用于空气压缩、空调、制冷等各个领域。
离心式空气压缩机原理
扩压器转化动能为压力能
气体从叶轮流出后，进入扩压器。扩压器的流通面积逐渐扩大，使气体的流动速度降低，同时气体的压力能增加，即将动能转化为压力能。
4
气体在弯道和回流器中转向
在多级离心式压缩机中，气体通过弯道和回流器转向，均匀地进入下一级叶轮继续增压。弯道和回流器确保气体流动顺畅，减少能量损失。
5
蜗壳汇集并排出气体
蜗壳将扩压后或叶轮后面的气体汇集起来，并引导气体流向压缩机外部，最终排出到气体输送管道或冷却器进行后续处理。
6
多级压缩提高出口压力
如果单级叶轮获得的压力不够，可以通过多级叶轮串联工作来提高出口压力。级间通过弯道、回流器等元件实现串联，确保气体连续增压。
7
结构组成与关键部件
离心式空气压缩机主要由转子和定子两大部分组成。转子包括叶轮和轴等部件；定子包括机壳（气缸）、扩压器、弯道、回流器、迸气管、排气管等部件。
8ቤተ መጻሕፍቲ ባይዱ
气体流动与能量转换
气体在压缩机内的流动过程中，实现了从机械能到动能，再到压力能的转换。这一过程中，气体的流速和压力均得到提高，从而满足工艺需求。

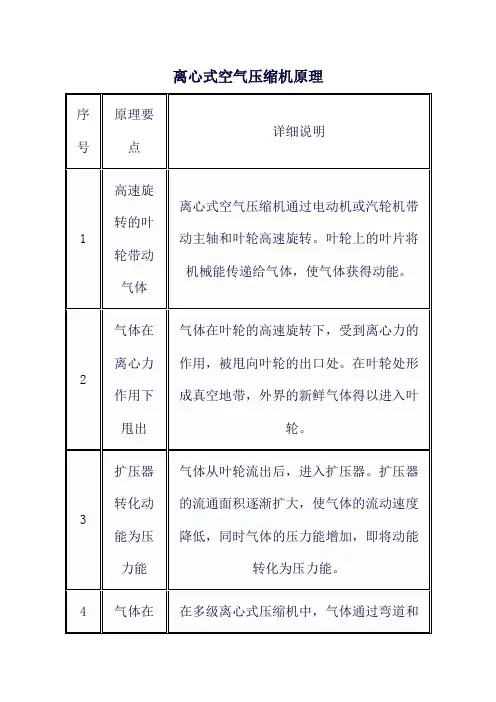

离心式空气压缩机原理
序号
原理要点
详细说明
1
高速旋转的叶轮带动气体
离心式空气压缩机通过电动机或汽轮机带动主轴和叶轮高速旋转。叶轮上的叶片将机械能传递给气体，使气体获得动能。
2
气体在离心力作用下甩出
气体在叶轮的高速旋转下，受到离心力的作用，被甩向叶轮的出口处。在叶轮处形成真空地带，外界的新鲜气体得以进入叶轮。

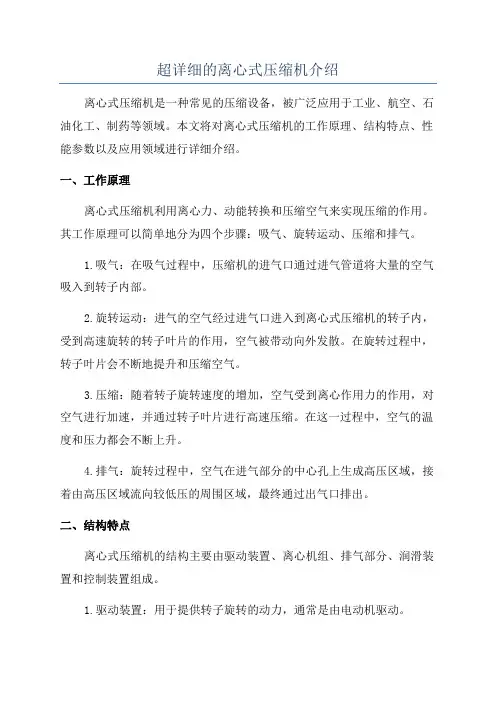

超详细的离心式压缩机介绍
超详细的离心式压缩机介绍离心式压缩机是一种常见的压缩设备，被广泛应用于工业、航空、石油化工、制药等领域。
本文将对离心式压缩机的工作原理、结构特点、性能参数以及应用领域进行详细介绍。
一、工作原理离心式压缩机利用离心力、动能转换和压缩空气来实现压缩的作用。
其工作原理可以简单地分为四个步骤：吸气、旋转运动、压缩和排气。
1.吸气：在吸气过程中，压缩机的进气口通过进气管道将大量的空气吸入到转子内部。
2.旋转运动：进气的空气经过进气口进入到离心式压缩机的转子内，受到高速旋转的转子叶片的作用，空气被带动向外发散。
在旋转过程中，转子叶片会不断地提升和压缩空气。
3.压缩：随着转子旋转速度的增加，空气受到离心作用力的作用，对空气进行加速，并通过转子叶片进行高速压缩。
在这一过程中，空气的温度和压力都会不断上升。
4.排气：旋转过程中，空气在进气部分的中心孔上生成高压区域，接着由高压区域流向较低压的周围区域，最终通过出气口排出。
二、结构特点离心式压缩机的结构主要由驱动装置、离心机组、排气部分、润滑装置和控制装置组成。
1.驱动装置：用于提供转子旋转的动力，通常是由电动机驱动。
2.离心机组：由转子、叶片、转子轴和壳体组成。
转子是离心式压缩机的核心部件，主要负责压缩气体。
3.排气部分：包括进气管道、进气口、气室、出气管道和出气口。
4.润滑装置：用于保证离心式压缩机的正常运行和延长使用寿命，通常采用润滑油进行润滑。
5.控制装置：用于控制离心式压缩机的运行参数和保护装置，确保其安全运行。
三、性能参数离心式压缩机的性能参数直接影响到其工作效率和性能。
1.流量：指单位时间内进入离心式压缩机的气体体积，通常以立方米/分钟或立方米/小时表示。
2.压力比：指离心式压缩机排气压力与进气压力之比，标志着其压缩效果。
3.压力水平：指离心式压缩机能够达到的最高压力。
4.转速：指离心式压缩机转子旋转的速度，通常以每分钟转数（RPM）表示。
5.能效比：指离心式压缩机消耗单位电能产生的压缩空气量，是衡量其能效的指标。
离心压缩机—离心压缩机概述
图5-3 （c）末级
末级：叶轮，扩压器 + 出口蜗壳
首级：叶轮，扩压器 弯道、回流器 + 进口蜗壳
末级 中间级 首级
图5-3 离心压缩机的级
中间级：叶轮，扩压器 弯道、回流器
末级：叶轮，扩压器 + 出口蜗壳
2. 段
① “段”以进气口为标志，压缩机只有一个 进气口和一个排气口，就称为一段压缩。
二、离心压缩机的总体结构
1. 结构组成
① 离心压缩机是由转子、定子、轴承等组成。 ② 转子是由主轴、叶轮、平衡盘、联轴器等组成。 ③ 定子是由机壳、扩压器、弯道、回流器等组成。 ④ 密封装置是由轴端密封和级间密封组成。见图5-2.
5-2 离心压缩机的结构实物图
2. 各部件的功能
① 吸气室：为了将需要压缩的气体，由进气管（或中间冷却器）的出口均匀的导入 叶轮中去增压，所以在每一段的第一级进口处都设有吸气室。见图5-2所示。
5-2 离心压缩机的结构实物图
② 叶轮：叶轮是离心式压缩机中唯一对气体做功的部件。气体进入叶轮以后，在叶片的 作用下，随叶轮高速旋转，通过叶片对气体做功，气体能量增加，气体在叶轮出口时 的压力和速度均得到明显提高。见图5-2所示。
5-2 离心压缩机的结构实物图
③ 扩压器：是离心压缩机中能量转换部件，由于气体从
度时，会产生“喘振”现象。 ③ 离心式压缩机单级压力比不高，不适用于较小的流量和压力比较高的场合。 ④ 离心式压缩机稳定工况区较窄，尽管气量调节较方便，但经济性较差。
离心式压缩机的分类、型号、性能参数
目
1
离心式压缩机的分类
录
2
离心式压缩机的型号表示
3 离心式压缩机的性能参数

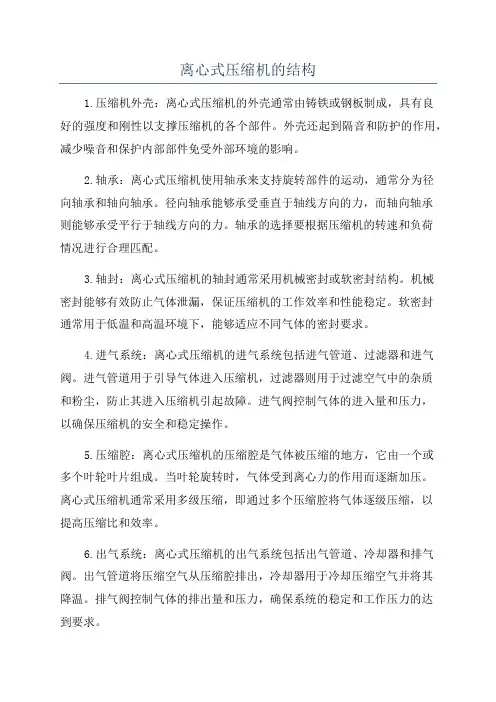

离心式压缩机的结构
离心式压缩机的结构1.压缩机外壳：离心式压缩机的外壳通常由铸铁或钢板制成，具有良好的强度和刚性以支撑压缩机的各个部件。
外壳还起到隔音和防护的作用，减少噪音和保护内部部件免受外部环境的影响。
2.轴承：离心式压缩机使用轴承来支持旋转部件的运动，通常分为径向轴承和轴向轴承。
径向轴承能够承受垂直于轴线方向的力，而轴向轴承则能够承受平行于轴线方向的力。
轴承的选择要根据压缩机的转速和负荷情况进行合理匹配。
3.轴封：离心式压缩机的轴封通常采用机械密封或软密封结构。
机械密封能够有效防止气体泄漏，保证压缩机的工作效率和性能稳定。
软密封通常用于低温和高温环境下，能够适应不同气体的密封要求。
4.进气系统：离心式压缩机的进气系统包括进气管道、过滤器和进气阀。
进气管道用于引导气体进入压缩机，过滤器则用于过滤空气中的杂质和粉尘，防止其进入压缩机引起故障。
进气阀控制气体的进入量和压力，以确保压缩机的安全和稳定操作。
5.压缩腔：离心式压缩机的压缩腔是气体被压缩的地方，它由一个或多个叶轮叶片组成。
当叶轮旋转时，气体受到离心力的作用而逐渐加压。
离心式压缩机通常采用多级压缩，即通过多个压缩腔将气体逐级压缩，以提高压缩比和效率。
6.出气系统：离心式压缩机的出气系统包括出气管道、冷却器和排气阀。
出气管道将压缩空气从压缩腔排出，冷却器用于冷却压缩空气并将其降温。
排气阀控制气体的排出量和压力，确保系统的稳定和工作压力的达到要求。
离心式压缩机结构复杂且关键部件众多，这些关键部件之间的配合和协调是保证离心式压缩机正常运行和高效工作的关键。
同时，压缩机的选型和运行条件也需要根据实际需求和工作环境进行合理选择和调整，以保证其稳定性和可靠性。
不同型号和规格的离心式压缩机在结构上可能会有一些差异，但总体而言，它们的基本结构和工作原理是相似的。
离心式压缩机技术规定
离心式压缩机技术规定
离心式压缩机是广泛应用于空调、冷冻机组、工业制冷设备等领域的一种压缩机技术。
以下是一些常见的技术规定：
1. 温度和湿度要求：离心式压缩机通常适用于工作温度在-40°C至15°C范围内，相对湿度在5%至95%的环境条件下。
2. 压缩机压力比要求：离心式压缩机的压力比通常在1.2至1.6之间。
当然，实际的压力比还要根据具体的应用要求和设计参数进行确定。
3. 运行噪音要求：离心式压缩机的运行噪音通常需要满足特定的标准，以保证在使用过程中不会产生过高的噪音，影响到周围环境和人员的舒适性。
4. 能效要求：离心式压缩机在能效方面也有一定的要求，通常需要满足相关的能效标准，以保证机组的能效性能。
5. 维护和保养要求：离心式压缩机通常需要定期维护和保养，以确保其正常运行和延长使用寿命。
维护和保养包括清洁、润滑、紧固螺栓等等。
这些技术规定可以根据具体的压缩机型号和应用领域进行定制和调整。
同时，厂家也会根据客户的需求提供相应的技术指导和支持。
第 1 页共 1 页。
离心式压缩机
使气流均匀地进入下一级叶轮继续压缩，由于气体逐级地被压
缩，因此气体温度不断升高。为了降低气体温度减少功能消耗, 在气体经过三级压缩后，由蜗壳引出，经中间冷却后,再引至 第四级叶轮入口继续压缩，经六级压缩后的高压气体由排出管 排出。
性。当轴还没有旋转时，由于重力的作用，轴向下弯曲（虽然弯
曲量很小）。弯曲转动过来后，仍然是弯曲的。由于轴在转动， 弯曲也不断出现，表现出来就是振动，称为自振。 轴本身和轴上安装的零件，由于制造安装的原因，转子的重 心和转动中心不可能在同一中心线上重合，由于中心偏差，转动
起来就有一个离心力，此离心力使转子发生振动。振动的次数决
的压力，以调节压缩机的流量
这种调节方法不改变压缩机的
特性曲线， 但要增加功率消
耗。
3、进气管节流
进气管节流后，在
转速不变时，离心压缩
机的体积流量和压缩比
的特性曲线不变。但由 于进气压力减少，离心 压缩机的质量流量和排 气压力将和进气压力成 比例地减少。
在压缩机的进气管上装调节阀比排气管节流操作更稳定， 调节气量范围更广，同时可以节省功率消耗。用电动机驱 动的压缩机一般常用此方法调节气量，对大气量机组可省
一缸（机壳）、两段（中间冷却次数）、六级（叶轮、扩
压器、弯道和回流器组数）组成。
离心式压缩机
2、主要参数 进口流量 125 立方米每分钟，排气压力 6.23105Pa，
转速13900 r/min,功率660kw,可输送空气或者其他无
腐蚀性的工业气体 , 适合用于化工、冶金、制氧、制
离心式压缩机工作原理
离心式压缩机工作原理离心式压缩机是一种常见的工业压缩机，它具有高效、稳定、低噪音等优点，在空调、制冷、气体输送、化工等行业应用广泛。
本文将详细介绍离心式压缩机的工作原理。
一、离心式压缩机简介离心式压缩机是指以离心力为主要作用力而工作的压缩机。
它通过贯穿在转子上的叶轮以及转子高速旋转产生的离心力将气体压缩，并将气体送入下游流体系统。
离心式压缩机通常由驱动机、压缩机本体以及控制系统三部分组成。
二、离心式压缩机工作原理1. 压缩室转子运动离心式压缩机的核心是压缩室，它由两个旋转的圆锥形元件组成，即进口叶轮和压缩叶轮。
进口叶轮和压缩叶轮之间有一个斜板，叫做导向叶片，将气体引导到压缩叶轮中心。
在正常工作状态下，驱动机会将马达的动力传输到压缩机本体内的主轴，主轴在高速旋转的将进口叶轮和压缩叶轮带动着一起旋转。
进口叶轮将气体引入压缩室，气体在导向叶片的作用下被引导到压缩叶轮的周围，并沿着压缩叶轮旋转，由于叶轮的高速旋转和离心力的作用，气体的压力和密度逐渐增大，最终被压缩为高压气体。
2. 压缩室压力变化过程在压缩室的运作中，气体在叶轮上和斜板上的作用下被压缩，并形成高压气体，这个过程中压缩室内外的压力也随之变化。
当气体经过进口叶轮后，压力和速度都较低，此时气体压力和周围环境大致相同；当气体进入到压缩叶轮内部，并随着转子高速旋转时，气体被不断加压，压力逐渐增大；当气体经过离心叶轮后，它达到了最高的压缩程度，压力已达到了较高的水平，接下来经过出口通道进入下一个部分。
3. 出口通道与电机驱动在离心叶轮的压缩作用下，气体被压缩成了高压气体，在压缩室的末端，压缩气体最终经过出口通道被排出，在此之前，出口通道通常连接着一个冷却器，对高温气体进行冷却，冷却后的气体密度变大，且易于被输送到下游流体系统。
驱动离心式压缩机的电机通常是三相异步电机，它提供转子所需的动力，驱动离心叶轮高速旋转，和气体进行压缩。
在工作过程中，需要对压缩机进行实时监测和控制，确保运行的稳定性和性能。
离心式压缩机的工作原理
离心式压缩机的工作原理离心式压缩机是一种常见的压缩机类型，它通过离心力将气体压缩，是许多工业和商业应用中常见的设备。
了解离心式压缩机的工作原理对于工程师和操作人员来说非常重要，因此本文将对离心式压缩机的工作原理进行详细介绍。
首先，离心式压缩机的工作原理基于离心力的作用。
当离心式压缩机启动时，电机驱动离心式压缩机的转子高速旋转。
转子上的叶片随着转子的旋转而产生离心力，将气体吸入并压缩。
在压缩过程中，气体的压力和温度均会增加，最终将高压气体排出。
其次，离心式压缩机的工作原理涉及到气体的压缩和冷却过程。
当气体被吸入后，它首先经过初级压缩，然后进入冷却器进行冷却。
冷却后的气体再次进入压缩室进行最终压缩，最终排出高压气体。
这个过程可以确保气体在压缩过程中不会过热，从而保证了设备的安全运行。
此外，离心式压缩机的工作原理还涉及到压缩机的控制系统。
在实际应用中，离心式压缩机通常配备有先进的控制系统，可以根据实际需要调节压缩机的运行状态，以实现最佳的压缩效果。
控制系统可以监测压缩机的运行参数，如压力、温度、电流等，从而保证设备的安全稳定运行。
最后，离心式压缩机的工作原理还需要考虑到设备的维护和保养。
定期的维护保养可以确保离心式压缩机的性能和效率。
维护工作包括清洁冷却器、更换滤芯、检查轴承和密封件等，以确保设备的长期稳定运行。
总之，离心式压缩机的工作原理涉及到离心力的作用、气体的压缩和冷却过程、控制系统的运行以及设备的维护保养。
了解这些原理对于正确操作和维护离心式压缩机至关重要，也有助于提高设备的效率和可靠性。
希望本文能够帮助读者更好地理解离心式压缩机的工作原理，为实际应用提供参考。
三种压缩机(往复式、螺杆式、离心式)性能特点、优缺点
三种压缩机（往复式、螺杆式、离心式）性能特点、优缺点一、三种常见压缩制冷机介绍1、螺杆式压缩机螺杆式压缩机又称螺杆压缩机。
20世纪50年代，就有喷油螺杆式压缩机应用在制冷装置上，由于其结构简单，易损件少，能在大的压力差或压力比的工况下，排气温度低，对制冷剂中含有大量的润滑油（常称为湿行程）不敏感，有良好的输气量调节性，很快占据了大容量往复式压缩机的使用范围，而且不断地向中等容量范围延伸，广泛地应用在冷冻、冷藏、空调和化工工艺等制冷装置上。
以它为主机的螺杆式热泵从20世纪70年代初便开始用于采暖空调方面，有空气热源型、水热泵型、热回收型、冰蓄冷型等。
在工业方面，为了节能，亦采用螺杆式热泵作热回收。
2、离心式压缩机离心式压缩机是一种叶片旋转式压缩机（即透平式压缩机）。
在离心式压缩机中，高速旋转的叶轮给予气体的离心力作用，以及在扩压通道中给予气体的扩压作用, 使气体压力得到提高。
早期，由于这种压缩机只适于低，中压力、大流量的场合，而不为人们所注意。
由于化学工业的发展，各种大型化工厂，炼油厂的建立，离心式压缩机就成为压缩和输送化工生产中各种气体的关键机器，而占有极其重要的地位。
随着气体动力学研究的成就使离心压缩机的效率不断提高，又由于高压密封，小流量窄叶轮的加工，多油楔轴承等技术关键的研制成功，解决了离心压缩机向高压力，宽流量范围发展的一系列问题，使离心式压缩机的应用范围大为扩展，以致在很多场合可取代往复压缩机，而大大地扩大了应用范围。
3、往复活塞压缩机是各类压缩机中发展最早的一种，公元前1500年中国发明的木风箱为往复活塞压缩机的雏型。
18世纪末，英国制成第一台工业用往复活塞空气压缩机。
20世纪30年代开始出现迷宫压缩机，随后又出现各种无油润滑压缩机和隔膜压缩机。
50年代出现的对动型结构使大型往复活塞压缩机的尺寸大为减小，并且实现了单机多用。
活塞式压缩机使用历史悠久，是目前国内用得最多的制压缩机。
由于其压力范围广，能够适应较宽的能量范围，有高速、多缸、能量可调、热效率高、适用于多种工况等优点；其缺点是结构复杂，易损件多，检修周期短，对湿行程敏感，有脉冲振动，运行平稳性差。
往复式回转式离心式压缩之间的相互区别
往复式回转式离心式压缩之间的相互区别下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!随着工业技术的发展，压缩设备在各个行业中得到了广泛的应用。
离心式压缩机
学习目录
1 2 3 4 5 离心式压缩机组概述及分类 离心式压缩机的特点及应用场合 离心式压缩机的主要零部件 离心式压缩机密封装置 离心式压缩机运行中出现的问题
1 离心式压缩机组概述
离心压缩机是利用旋转叶轮实现能量转换，使气体 主要沿离心方向流动从而提高气体压力的机器。
压缩机按其工作原理可分为： （1）往复式（活塞式）压缩机 （2）离心回转式（旋转式）压缩机 （3）（涡轮式、水环式、透平）压缩机 （4）轴流式压缩机 （5）喷射式压缩机 （6）螺杆压缩机。
动环- 双向螺旋槽
旋向 气体向中心泵送
气体受压，压力升高，产生间隙 密封坝
动环-单向螺旋槽
旋转 旋向 方向
气体向中心泵送
气体受压，压力升高，产生间隙
密封坝
迷宫密封
为了尽量减少漏气损失，在固定部件与轮盖、隔板 与轴套，以及整机轴的端部需要设置密封件。常用 的有梳齿式（亦称迷宫式）的密封结构。 其工作原理是每经过一个梳齿密封片， 等于节流一次，多次的节流减压能有效地减少漏气 量
单端面
清洁隔离气
大气侧 工艺侧
双端面密封
工艺侧 清洁隔离气 大气侧
双端面密封
清洁隔离气 泄漏到火炬
大气侧 工艺侧
配中间迷宫的串联密封
清洁隔离气 火炬 惰性隔离气
大气侧 工艺侧
中间进气串联密封
过 滤 工 艺 气 一 级 放 空 去 火 炬 缓 冲 气
第二级隔离气 排放
二 级 隔 离 器 气
工艺气 轴承
由止推瓦块、上摇块、 下摇块和基环组成，它 们之间以球面支点接触， 止推块下垫有上水准块、 下水准块、基环，相当 于三层零件叠放在基环 上，保证止推瓦块和摇 块可自由摆动，使载荷 分布均匀。 优点：瓦块间载荷分布 均匀，调节灵活，能自 动补偿转子不对中、偏 斜。 缺点：结构复杂，需要 轴向安装尺寸较长。
离心式压缩机精选全文
气体的流动过程是：
驱动机 转子高速回转 气体在流道中扩压
叶轮入口产生负压（吸气） 气体连续从排气口排出
离心式压缩机典型结构
2
34
5
67
1－吸入室 2－轴 3－叶轮 4－固定部件 5－机壳 6－轴端密封 7－轴承； 8－排气蜗室
8
8
1
1
排气蜗壳
弯道
回流器
吸气室
转子 定子
15
扩压器
离心式压缩机组成
梳齿密封
密封段与段，级与级之间的静密封。 如：形状向梳子的梳齿密封。
a)镶嵌曲折型密封 b)整体平滑型密封 c)台阶型密封
对迷宫密封的要求
(4)、齿片材料一般使用青铜、铜锑合金及 铝合金等较软的材料以免划伤轴或轴套。
(5)、对于有毒或易燃易爆气体，应设计成 抽气(充气)的密封形式
离心压缩机平衡盘
压缩机润滑的基本作用与要求
(1)必须最大限度内使机件在液体摩擦条件下工 作和避免金属表面的直接接触。为此，要求润滑 油有足够的粘度度和形成高强度润滑油膜的能力， 而又不引起过大的功率损失。
(2)必须可靠地保护机件表面不被腐蚀性物质所 腐蚀，并不生成对机件材质有害作用的物质，为 此要求润滑油具有高的稳定性和优良的抗腐蚀能 力。
在低压大流量区，压缩机又会引起滞止现 象；在压力及流量都小的区域会产生旋转 脱离；在高压大流量区域又受到压比和压 缩机强度的限制。
离心压缩机的辅助系统
1、润滑系统 对压缩机的轴承、齿轮箱及齿轮联轴
器进行润滑。并带走这些高速运转部件在 工作中所产生的热量。润滑油离开工作部 位后，经过滤(除去油中的脏物)，冷却降温 等处理再回到工作部位形成闭路式循环系 统，在油系统中包括油箱油过滤器油冷却 器和油泵。
离心式压缩机简介
新疆能化
离心式压缩机
压缩机轴位 移大波动 1、负荷变化大，各段压力控制 不好，压比变化大。 2、内部密封、平衡盘密封磨损 ，间隙超差或密封损坏 3、齿式联轴器齿面磨损 4、压缩机喘振或气流不稳定。 5、推力盘端面跳动大，止推轴 承座变形大 6、轴位移探头零位不正确或探 头特性差 1、调整工艺参数，稳定运行。 2、修理或更换各密封。 3、检查更换联轴器 4、消除喘振或旋转分离 5、更换止推面，查找轴承座变 形原因，予以消除。 6、重新整定探头零位或更换探 头 新疆能化
新疆能化
离心式压缩机
二、离心式压缩机的分类 按气体运动方向分类 1、离心式：气体在压缩机内大致沿径向流动 2、轴流式：气体在压缩机内大致沿轴向流动 3、轴流离心组合式：有时机组在轴流的高压段配上离心式。 按排气压力分 1、通风机： PD〈0.0142MPA 表压 2、鼓风机：0.0142MPA〈 PD〈0.245MPA 表压 3、压缩机：PD〉0.245MPA 表压 按剖分形式分 1、水平剖分：机组外壳按水平形式剖分 MCL 2、筒形：机组外壳为垂直形式剖分 BCL
新疆能化
离心式压缩机
新疆能化
离心式压缩机
3、气封：密封段与段，级与级之间的 静密封。形状向梳子所以又称为梳 齿密封。
a)镶嵌曲折型密封 c)台阶型密封
b)整体平滑型密封
新疆能化
离心式压缩机
4、轴承：离心压缩机上的轴承分 径向轴承和止推轴承两种。 径向轴承的作用是承受转子重 量和其他附加径向力，保持转 子转动中心和气缸中心一致， 并且在一定转速下正常旋转。
新疆能化
离心式压缩机
故障现象 故障原因
压缩机异 1、对中不好 常振动 2、管道应力过大 3、联轴器故障 4、联轴节不平衡 5、压缩机密封间隙过小 6、轴承工作不正常。 7、压缩机喘振或气动不稳定 8、气体带液体或杂质侵入
离心压缩机的形式分类
离心压缩机的形式分类
1.单级离心压缩机：单级离心压缩机由一个转子和一个定子构成。
气体经过进气管道进入转子，然后被转子转动的离心力压缩，并排出离心力的作用下。
这种压缩机结构简单、体积小、重量轻，适用于低压差、低流量的场合。
2.多级离心压缩机：多级离心压缩机由多个转子和多个定子组成，气体依次经过多个级别的离心力的压缩，并在每个级别后排放。
该压缩机的压缩比较大，适用于高压差、高流量的场合，具有高效、节能、稳定性好等优点。
3.平衡式离心压缩机：平衡式离心压缩机由转子上下两端均有软管连接的转子和定子组成，其中转子上有两个或多个机械式密封装置。
气体经过进气管道进入转子，随着转子的旋转，气体被涡流抛出并在密封装置中被压缩，然后排出。
这种压缩机具有结构简单、运行稳定等特点。
4.压缩泵：压缩泵是一种将气体通过活塞、柱塞或螺杆运动将气体压缩的离心压缩机。
气体经过进气口进入压缩泵的进气室，随着活塞运动或柱塞螺杆的旋转，气体被压缩并排出。
涡流压缩机：涡流压缩机利用高速旋转的螺旋桨将气体转化为高速涡流，然后通过增加围绕螺旋桨的压缩室来压缩气体。
离心式压缩机：离心式压缩机是利用离心力将气体压缩。
气体被送入容器，然后通过高速旋转的离心轮叶片被压缩。
总结起来，离心压缩机的形式分类包括单级离心压缩机、多级离心压缩机、平衡式离心压缩机和压缩泵。
此外，还可以根据工作原理的不同将离心压缩机分为涡流压缩机和离心式压缩机两种类型。
每种形式和类型的
离心压缩机都有其适用的场合和优点，因此在实际应用中需要根据具体需求进行选择。
离心式压缩机组成
离心式压缩机组成离心式压缩机是一种常见的动力机械，广泛应用于空调、冷冻、制冷等领域。
它通过离心力将气体压缩，提高气体的压力和温度，使其适用于各种工业和商业应用。
离心式压缩机由以下几个主要部件组成：压缩机本体、电机、冷却器和控制系统。
压缩机本体是离心式压缩机的核心部分，它由压缩机壳体、压缩机叶轮和压缩机轴组成。
压缩机壳体是一个密封的容器，用于容纳压缩机叶轮和压缩机轴。
压缩机叶轮是一个旋转的轮盘，由多个叶片组成。
当电机带动叶轮旋转时，气体被吸入叶轮的中心，并随着叶轮的旋转而获得离心力的作用，最终被压缩。
电机是离心式压缩机的驱动装置，它将电能转化为机械能，带动压缩机叶轮的旋转。
电机需要具备足够的功率和转速，以满足压缩机的运行要求。
通常，离心式压缩机的电机采用交流电机或直流电机，具体选择取决于应用的需求。
冷却器是离心式压缩机的重要组成部分，它用于冷却压缩机产生的热量。
在离心式压缩机运行过程中，气体被压缩后会产生大量的热量，如果不及时散热，将会影响压缩机的性能和寿命。
因此，冷却器通常采用散热片或冷却水循环系统，将压缩机产生的热量散发到周围环境中。
控制系统是离心式压缩机的智能化管理系统，它用于监测和控制压缩机的运行状态。
控制系统通常包括传感器、控制器和显示器。
传感器用于感知压缩机的运行参数，如温度、压力和流量等。
控制器根据传感器的反馈信号，对压缩机进行自动调节和控制，以保证其正常运行。
显示器则用于显示压缩机的运行状态和参数，方便操作人员进行监测和调整。
离心式压缩机的工作原理是利用离心力将气体压缩，提高气体的压力和温度。
当电机带动叶轮旋转时，气体被吸入叶轮的中心，并随着叶轮的旋转而获得离心力的作用。
离心力将气体推向叶轮的出口，同时压缩气体的压力和温度也随之增加。
最终，压缩后的气体被排出压缩机，供应给下游设备进行工业生产或商业应用。
离心式压缩机具有结构简单、体积小、重量轻、噪音低等优点，因此被广泛应用于空调、冷冻、制冷等领域。
离心式压缩机国家技术标准的基本参数
离心式压缩机国家技术标准的基本参数离心式压缩机国家技术标准的基本参数1. 前言离心式压缩机是一种常见的动力机械设备，被广泛应用于空调、制冷和空气压缩等领域。
作为一种关键的能源转换设备，离心式压缩机的国家技术标准具有重要意义。
本文将深入探讨离心式压缩机国家技术标准的基本参数，并对其进行全面评估和解析。
2. 离心式压缩机基本参数离心式压缩机的国家技术标准主要包括以下基本参数：- 流量：指定工作条件下单位时间内通过离心式压缩机的气体流量。
流量是衡量离心式压缩机性能的重要参数，直接影响其制冷、压缩效率和使用范围。
- 压比：指定工作条件下压缩机的出口压力与入口压力之比。
压比是评价压缩机压缩效率的关键指标，对于节能和效率的影响至关重要。
- 转速：离心式压缩机的转速直接关系到其压气机和扩压机的性能，也是制冷、压缩效率的重要影响因素。
- 安全性能：包括离心式压缩机的安全阀、过载保护和自动停机等安全措施，以确保设备在运行过程中的安全可靠性。
- 噪音和振动：评价离心式压缩机运行时产生的噪音和振动情况，对于设备的舒适性和环境影响至关重要。
3. 深度评估对于离心式压缩机国家技术标准的基本参数，我们需要从多个角度进行深度评估。
流量和压比是离心式压缩机性能的核心指标，其在不同工况下的变化对设备的适用范围和效率有重要影响。
在转速、安全性能、噪音和振动等方面也需要充分考虑，并且通过标准化的测试方法进行评价。
4. 总结和回顾在对离心式压缩机国家技术标准的基本参数进行全面评估后，我们可以得出结论：这些基本参数涵盖了离心式压缩机性能和安全的关键方面，对于设备的设计、制造和使用具有重要意义。
标准化的基本参数也为厂家、用户和监管部门提供了统一的依据，促进了离心式压缩机技术的发展和应用。
5. 个人观点和理解在我看来，离心式压缩机国家技术标准的基本参数是压缩机行业发展的重要支撑，对于提高设备性能、保障安全和节能减排都具有不可替代的作用。
在未来，我希望这些标准能够进一步完善和更新，以适应新材料、新工艺和新技术的发展，推动离心式压缩机行业迈向更加绿色、高效和可持续的发展道路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
流体机械课程论文题目：离心式压缩机姓名：班级：学号：指导老师：时间：2012 年06 月10 日离心式压缩机结构原理压缩机是一种用于压缩气体以提高气体压力或输送气体的机器，广泛应用于化工企业各部门。
压缩机种类繁多，尽管用途可能一样，但其结构型式和工作原理都可能有很大的不同。
气体的压力取决于单位时间内气体分子撞击单位面积的次数与强烈程度。
因此，提高气体压力的主要方法就是增加单位容积内气体分子数目，也就是容积式压缩机（活塞式、滑片式、罗茨式螺杆式等）的基本工作原理；而利用惯性的方法，通过气流的不断加速、减速，因惯性而彼此挤压，缩短分子间的距离，来提高气体的压力，离心式压缩机的工作原理属于这一类。
离心式压缩机的主要参数是流量、压缩比、有效功率、轴功率、转速、效率。
1）流量指单位时间内流经压缩机流道任一截面的气体量，通常以体积流量和质量流量两种方法来表示。
体积流量是指单位内流经压缩机流道任一截面的气体体积，其单位为m3/s。
因气体的体积随温度和压力的变化而变化，当流量以体积流量表示时，须注明温度和压力。
质量流量是指单位时间内流经压缩机流道任一截面的气体质量，其单位为kg/s。
2）压缩比指压缩机的排出压力和吸入压力之比，有时也称压比。
计算压比时排出压力和吸入压力都要用绝对压力。
3）转速指压缩机转子旋转的速度，其单位是r/min。
4）有效功率在气体的压缩过程中，叶轮对气体所作的功，绝大部分转变气体的能量，另有一部分能量损失，该损失基本上包括流动损失、轮阻损失和漏气损失三部份，我们将压缩气体的能量与叶轮对气体所作的功的比值称为有效功率。
5）轴功率离心式压缩机的转子在气体升压过程中产生的流动损失功率、轮阻损失功率和漏气损失功率外，其本身也产生机械损失，即轴承的摩擦损失，这部分功率消耗占总功率的2%~3%。
如果有齿轮传动、则传动功率消耗同样存在，约占功率的2%~3%。
以上功率消消耗都是在转子对气体作功过程中产生的，它们的总和即为离心式压缩机的轴功率，轴功率是选则驱动机功率的依据。
6）效率指压缩机输出气体的有效功率与轴功率的比值，主要用来说明传递给气体的机械能的利用程度。
离心式压缩机用途很广最经济，气体的流动是连续的，其流量比容积型、压缩机要大得多。
例如石油化学工业中，炼油和石化工业中普遍使用各种氢气压缩机，富气压缩机，离心式压缩机主要用于小功率的燃气轮机，内燃机增压以及动力风源等。
1．结构简单，易损零件少，运转可靠。
一般能连续运行2年以上，因此不需要备用机。
2．转速高、生产能力大，体积小。
投资减少，操作人员减少。
3．供气均匀有利稳定生产；气体不必与油相接触，正常情况下气体不带油，有利于化学反应。
4．由于离心式压缩机多采用蒸汽轮机驱动，有利于合理使用工厂余热，降低能源消耗。
水平剖分型气缸被剖分为上、下两部分，一般用于空压机，排气压力限在4—5MPa。
不适合用于高压和含氢多且分子量小的气体压缩。
筒形也就是垂直剖分型，筒形气缸里装入上、下剖分的隔板和转子，气缸二侧端盖用螺栓紧固。
由于气缸是圆筒形的，抗内压能力强，对温度和压力所引起的变形也较均匀。
主要用于汽油改质、脱硫等石油精制装置的循环机和其他石油化工用的循环机，使用压力可达45MPa。
离心式压缩机的术语在离心式压缩机的术语中，常用的有“级”、“段”和“缸”。
所谓压缩机的“级”，是由一个叶轮及与其相配合的固定元件所构成。
压缩机的“段”，是以中间冷却器作为分段的标志。
如图离心式压缩机中，气流在第三级后被引出进行冷却，所以它是两段压缩机，一至三级是第一段，后面的四至五级为第二段。
耳机推荐哪个好/archives/1170.html一台离心式压缩机总是由一级或几级所组成。
从级的类型来看，一般可分为中间级和末级两类。
中间级是由叶轮、扩压器、弯道、回流器所组成。
在离心式压缩机的段中，除了段的最后一级外，其余的级均为中间级。
末级是由叶轮、扩压器和蜗壳所组成（有的末级只有叶轮和蜗壳而无扩压器）。
一台离心式压缩机总是由一级或几级所组成。
从级的类型来看，一般可分为中间级和末级两类。
中间级是由叶轮、扩压器、弯道、回流器所组成。
在离心式压缩机的段中，除了段的最后一级外，其余的级均为中间级。
末级是由叶轮、扩压器蜗壳所组成（有的末级只有叶轮和蜗壳而无扩压器）。
一台离心式压缩机总是由一级或几级所组成。
从级的类型来看，一般可分为中间级和末级两类。
中间级是由叶轮、扩压器、弯道、回流器所组成。
在离心式压缩机的段中，除了段的最后一级外，其余的级均为中间级。
末级是由叶轮、扩压器和蜗壳所组成（有的末级只有叶轮和蜗壳而无扩压器）。
水平剖分型这种气缸壳体是在中心线处剖分为上、下两部份，用锥销定位和螺栓联接。
接合面的密封采用涂密封胶或专配密封剂，拧紧联接螺栓。
此类结构的气缸进、出气管口一般布置在气缸壳体的下半部（简称缸体），检修时揭去气缸壳体上半部（简称缸盖），便可拆装和检修内件。
缸体上装有两个导柱，作为装卸缸盖时引导用，以免缸盖隔板同转子相碰。
垂直剖分型（又称筒型），气缸壳体是个整体圆筒，两端或一端设有端盖封头，用高压螺栓与筒体紧固，或用剪力环定位。
端盖封头与圆筒机壳密封，常采用“O”形环和背环密封，绕型垫密封或其它型式的密封。
“O”形环的材料可根据介质性质、温度和压力的不同，选用硅橡胶或氟塑料等材料做成。
圆筒式壳体的轴承架有与端盖封头铸成一体的，也有的用螺钉将轴承架与端盖封头联接固压缩机的结构•隔板：隔板安装在气缸壳体内，与气缸壳体或内机壳组成压缩机的气道，即形成扩压器、弯道及回流器等。
隔板一般采用铸铁件，经时效热处理后加工而成。
隔板均为水平剖分，以便拆卸装配。
•垂直剖分型（又称筒型），气缸壳体是个整体圆筒，两端或一端设有端盖封头，用高压螺栓与筒体紧固，或用剪力环定位。
端盖封头与圆筒机壳密封，常采用“O”形环和背环密封，绕型垫密封或其它型式的密封。
“O”形环的材料可根据介质性质、温度和压力的不同，选用硅橡胶或氟塑料等材料做成。
圆筒式壳体的轴承架有与端盖封头铸成一体的，也有的用螺钉将轴承架与端盖封头联接固•扩压器扩压器的种类一般可分为无叶扩压器、叶片扩压器和直叶壁形扩压器。
图5一2为无叶扩压器，由二个隔板平行壁构成的等宽度环形通道。
这种扩压器结构最简单，造价最低，工作范围大，一般离心式压缩机都采用这种结构型式的扩压器离心式压缩机工作原理。
离心式压缩机工作原理离心式压缩机利用高速回转的叶轮对气体做功，使气体的动能大为增加。
同时，气体在离心惯性力以及在叶轮叶道中降速的共同作用下，其静压能也得到大幅度提高，在叶轮后面的扩张流道（即扩压器）中部分气体动能又转变为静压能，而使气体压力进一步提高，经过几级压缩后，被压缩的气体排出机外。
离心式压缩机的特点①在相同功率时，其外形尺寸小、重量轻、占地面积小。
②无往复运动部件，动平衡特性好，振动小，基础要求简单。
③磨损部件少，连续运行周期长，维修费用低，使用寿命长。
④易于实现多级压缩。
⑤能够经济地进行无级调节。
⑥对大型压缩机，若用经济性高的工业汽轮机或燃气轮机直接带动，实现变转速调节，节能效果更好。
⑦转速较高，不适用于太小的流量。
⑧单级压力比不高，高压力比所需的级数比活塞式的多。
⑨当入口压力太低时，压缩机组会发生喘振而不能正常工作。
状态参数①气流温度压缩机的进口截面0-0到第一级叶轮叶道入口截面1-1之间没有外力做功，所以带入真实温度与滞止温度的关系式，可得：Tst0=Tst1没有热、功转变，气流的滞止温度保持不变状态参数增压比的影响因素：级中气体的增压比与叶轮的总功耗htot基本成正比关系；在其它条件相同的情况下，气体常数R增大（气体分子量减 小），级的增压比减小。
也就是说，如果要求相同的压力比，压缩较轻气体需要的级数较多。
离心式压缩机的工作特性及调节造成喘振的内因是级的流量太小，外因是级后有高压气体。
持续的喘振会造成叶片破坏，甚至整个转子变形或折断。
在实际运行中，应避免喘振的发生。
增大进气流量、降低运行转速、设置旁通管道、减小背压可防止喘振。
离心式压缩机的最小流量工况一般称之为“喘振”工况。
当级的流量大幅度减小时，几乎在所有的叶道内部发生严重的边界层分离，使来流受阻，能量损失严重，压力比大大下降，致使气体不能向后排出，级后的高压气体将发生倒流。
当级后的气体压力下降低到级的零流量所对应的排气压力时，倒流停止，压缩机恢复排气，使得级后气体压力再次逐渐升高，流量又对应减小。
这种在压缩机中时而正流时而倒流的现象称为喘振。
造成喘振的内因是级的流量太小，外因是级后有高压气体。
持续的喘振会造成叶片破坏，甚至整个转子变形或折断。
在实际运行中，应避免喘振的发生。
增大进气流量、降低运行转速、设置旁通管道、减小背压可防止喘振。
离心式压缩机工作特性离心式压缩机串联可以增大排气压力，两台压缩机串联的性能曲线是在同样质量流量下把它们各自的压力比相乘而得到的，其性能曲线比单台的要陡一些，稳定工况范围更窄。
离心式压缩机并联可以增大排气量，两台压缩机并联的性能曲线是在相同压力比的条件下把它们各自的流量相加而得到的。
工况调节调节目的：使压缩机适应变工况下操作，保持生产系统的稳定。
调节方法：保证使用压力不变调节流量；保证流量不变调节使用压力。
调节原理：设法改变压缩机的性能曲线和改变管网性能曲线，其实质是改变压缩机的工况点。
