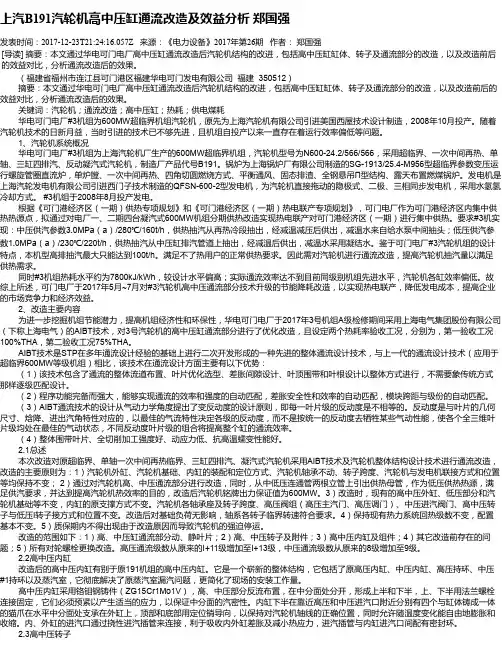

可门电厂二期工程汽轮机本体介绍
林
春
2007年 可门
华电福建可门发电有限公司发电部
超临界汽轮机本体外形
华电福建可门发电有限公司发电部
系统及设备描述
可门电厂二期工程选用上海汽轮机厂引进美国 西屋公司成熟技术生产的N600-24.2/566/566超 临界、一次中间再热、三缸四排汽、单轴、双 背压、凝汽式汽轮发电机组。机组采用爱默森 公司的OVATION分散控制系统。DEH系统由 上海汽轮机厂提供。#1、#2机组分别于2006年 8月3日和同年12月4日正式投产。 加热器级数：8级 3高4低1除氧。 给水泵为每台机组配置2台50％汽动给水泵和 一台30%启动电动给水泵。
华电福建可门发电有限公司发电部
盘车装置
盘车装置：气动啮合，电动盘车。
盘车速度： 2.38r/min。 确认轴封供汽停止、高压缸调节级金属温度 低于150℃，且高、中压缸上下缸金属温差均 小于42℃时，方可停止盘车装置的运行。
华电福建可门发电有限公司发电部
润滑油装置
汽机润滑油系统由润滑油箱、主油泵、注油器、交流 油泵、直流油泵、冷油器、滤油器、除油雾装置、顶 轴油系统、净油系统、危急遮断功能、液位开关等以 及各种脱扣、控制装置和连接它们的管道及附件组成。 大小机润滑油均采用32号透平油。本厂润滑油系统采 用集装供油系统，将交流辅助油泵、高压密封备用油 泵和直流事故油泵集中布置在油箱顶上或油箱内，且 油管路采用套装管路（系统回油管道作为外管，其它 供油管安装在回油管内部）。这种系统的主要优点是： 油泵集中布置，便于检查维护及现场设备管理；套装 油管可以防止压力油管跑油、发生火灾事故而造成损 失。套装油管的缺点是检修困难。
可门二期吸收塔系统调试报告
工程名称：福建华电可门电厂二期(2×600MW)工程烟气脱硫岛EPC总承包文件编号：吸收塔系统调试报告版本/修改Revision批准日期Releasing Date编写/修改Redacted by审核Reviewed by批准Released by上海龙净环保科技工程有限公司S h a n g h a i l o n g k i n g e n v i r o n m e n t a l p r o t e c t i o n C o.,L t d.版权所有COPYRIGHT 页数PAGE 共11页编制说明本工程是上海龙净环保科技工程有限公司独立调试的脱硫工程，为指导脱硫工程的调试、保证调试质量、使调试工作顺利完成，上海龙净组织调试工程师编制了本分系统调试方案，调试方案按照工程设计资料、德国LLAG公司有关技术资料、各设备厂家技术资料的要求进行编制。
本调试报告是对调试过程和结果的结论性说明。
在本报告编制过程中，得到了福建华电可门发电有限公司、北京中达联监理咨询有限责任公司、江苏天目工程集团有限公司等相关单位的大力支持，在此，对以上相关单位的支持表示感谢！目录1 概述 (3)2 吸收塔系统主要设备及参数 (3)3 设定值 (5)4 调试试验的目的及内容 (6)5 调试试验应具备的条件及准备工作 (6)6 吸收塔系统启动调试时各手动阀位置的确认 (7)7 吸收塔系统调试 (8)7.1 吸收塔集水坑相关设备调试步骤 (8)7.2 循环泵组功能试验及保护试验 (9)7.3 脉冲悬浮泵、氧化风机试验 (9)7.4 除雾器冲洗水功能试验 (10)8 结论 (10)9 调试期间存在的问题及措施 (10)10 编制依据 (11)1 概述福建华电可门电厂二期新建2×600MW机组烟气脱硫工程采用石灰石-石膏湿法烟气脱硫工艺，脱硫率大于95%。
FGD装置由上海龙净环保科技有限公司设计，采用就地强制氧化、湿式石灰石-石膏回收工艺，为一炉一塔制，吸收塔的类型是目前广泛采用的逆流喷淋空塔，吸收塔反应器的设计采取了德国鲁奇公司独特的脉冲悬浮搅拌装置、氧化区和中和区分隔器和固定管网式氧化布气装置。
外高桥电厂二期900MW汽轮机的技术特点
收稿日期: 20030324作者简介: 冯伟忠(1954),男,高级工程师,毕业于上海机械学院,从事电厂技术管理工作。
外高桥电厂二期900M W 汽轮机的技术特点冯伟忠(外高桥发电厂,上海 200137)[摘 要] 对外高桥电厂二期工程的900MW 汽轮机设备技术参数、汽缸配置、末级长叶片、轴系、取消调节级、机械危急保安器、同轴主油泵等设备和技术的结构特点,以及相应的变压运行方式等进行了介绍,并对相关的一些问题作了详细分析。
[关键词] 超临界;汽轮机;900MW 机组;结构;变压运行[中图分类号]T K262 [文献标识码]A [文章编号]10023364(2003)06000204 外高桥电厂二期工程装有2台国内目前最大单机容量的900MW 汽轮发电机组。
设备采购采用分岛招标方式进行国际公开招标,其中汽轮发电机组岛由德国西门子(SIEM ENS )公司中标,合同于1999年2月生效。
目前设备尚在安装中。
第1台机组计划在2004年5月投产。
900MW 汽轮机为超临界单轴、一次再热、四缸四排汽(高、中、低、低),其技术参数如下(100%额定负荷):额定出力900MW 最大连续出力980MW 主汽门前额定压力23.96MPa 主汽门前额定温度538℃主蒸汽流量2537t/h 高压缸排汽压力 5.495MPa 再热汽门前额定温度566℃再热蒸汽流量2264t/h 背压4.9kPa 低压缸末级叶片长度1146mm 热耗7602kJ /(kW ・h )1 单轴四缸汽轮机这2台汽轮机是西门子公司按照招标容量要求制定的(双轴,1000MW ;单轴,900MW )。
根据世界银行的招标导则,只要符合技术规范,原则上为低价中标。
这样,西门子公司以末级叶片长度达1146mm 作为技术支撑的单轴四缸方案就比其它投标商的双轴方案及单轴五缸等方案在价格上更具有竞争力。
采用单轴四缸方案,作为900MW 容量的机组,在技术上有其有利的方面。
可门电厂二期工程汽轮机本体介绍
动打开。
在各主要蒸汽管道的疏水口设置疏水袋。并设 二个水位传感器用于自动动力驱动阀门 和在主控室内报警。
疏水系统
汽轮机疏水系统通过控制系统实现自动控制疏 水。在机组启动之前开启全部疏水阀，当机组 负荷到额定负荷的10%时，自动关闭高压段动 力操纵疏水阀；当负荷到额定负荷的20%时， 关闭中压段动力操纵疏水阀；当负荷到额定负 荷的30%时，自动关闭低压段动力操纵疏水阀 。停机时，当机组负荷到额定负荷的30～10% 时，自动依次开启低压段、中压段、高压段各 动力操纵疏水阀。
EH油装置
EH油系统供油装置的主要功能是为执行机构提 供所需的液压动力，同时保持液压油的正常物 理、化学特性。EH油油牌号为:Reolube 46XC 。调节油系统与润滑油系统分开并采用抗燃油 以后，就可以提高调节系统的油压，从而使油 动机的结构尺寸变小，耗油量减少，油动机活 塞的惯性和动作过程中的摩擦变小，从而改善 调节系统的工作性能 。EH油泵一运一备，小 机EH油来自大机EH油母管。
行考验。 效率高—各项设计性能数据达到或接近国际先
进水平。 科技创新—大量先进技术国内首次运用。
噪声水平：
85dB
同类机组对比
汽轮机纵剖面图
•低压II:2X7 •低压I:2X7级 级
•中压:8级 •高压：1+11级
汽轮机俯视图
汽轮机前视图
主蒸汽进汽管道
•主汽门
•高压缸
高调阀布置及开启顺序
滑销系统
静止死点位于低压Ⅰ缸中部、推力轴承位于高 中压缸与低压外缸之间的轴承座内。
汽缸采用下半支撑方式。
汽机运行
机组冷态冲转参数：主蒸汽压力8.4Mpa，主 蒸汽温度373℃，再热蒸汽压力0.745Mpa，再 热蒸汽温度335℃。
外高桥二期900MW机组汽轮机简介
外高桥二期900MW机组汽轮机简
2000-8-22
介
18
主机油系统（主机润滑油泵）
型号：ETA 80-250VL/1 流量：216M3/H(181.44T/H) 出口压力：0.55MPA 转速：2940RPM 制造商：KSB 电动机型号：1LA6283-2AC94-Z 数量：2台
外高桥二期900MW机组汽轮机简
20
主机油系统（顶轴油泵）
型号：T6DY-035-1R-00-B5 流量：139L/MIN 出口压力：17.5MPA 转速：1450RPM 制造商：DENISON 电动机型号：1LA6253-4GA-Z 数量：2台
外高桥二期900MW机组汽轮机简
2000-8-22
介
21
主机油系统（主机冷油器）
型号：LGS 260.100-00 热交换面积：260M2 制造商：湖北.登峰 数量：2台
2000-8-22
介
14
轴承
全部径向轴承采用椭圆轴承 轴瓦材料 SnSb12Cu6Zn0.6Ag0.1
外高桥二期900MW机组汽轮机简
2000-8-22
介
15
设计参数（调速系统）：
型号：AS620T
型式：电液调节系统
高压主汽门：
数量：2个 型号：SSV320-250
高压调门：
数量：2个 型号：STV250-250
二阶 1260
三阶 2100
外高桥二期900MW机组汽轮机简
2000-8-22
介
6
汽轮机本体设计参数:
带负荷允许最高运行转速（无时间限制） 3090rpm 带负荷允许最低运行转速（无时间限制） 2850rpm 应快速通过的转速：860rpm～2850rpm
华电可门电厂汽轮机本体检修规程
华电可门电厂汽轮机本体检修规程背景介绍作为一个发电厂，汽轮机的正常运转对于生产和供电都有着极为重要的作用。
而为了保证汽轮机的正常运转，对汽轮机的本体进行定期的检修也就变得至关重要。
华电可门电厂汽轮机本体检修规程是本电厂针对汽轮机本体检修而制定的一套检修标准和流程，其制定意在为检修人员提供一套标准化、系统化的检修流程，以确保检修质量和检修效率。
总体流程1. 准备工作1.1 工作人员的准备在进行汽轮机本体检修时，必须保证参与检修的人员都具备水平和经验。
在检修前，检修任务必须由资深技术人员解释检修细节、讲解注意事项和安全规范等。
1.2 工具设备的准备检修汽轮机的过程中需要使用到专业的工具设备。
必须在检修前检查并保证所有设备工具完整，检查工具的等级和过期时间，并进行必要的修理和更换。
1.3 检修区域的准备检修汽轮机需要清洁干净的工区，需要保持检修现场气氛安全（注意防火防爆），并保证所使用的检修设备处在良好的状态下。
2. 检查汽轮机状态和记录2.1 状态记录在进行汽轮机本体检修之前，必须对汽轮机前一次检修的记录进行回顾，并对每个检修内容进行记录。
记录必须如实、清晰、完整地填写，并在表格上签名认证。
2.2 检查汽轮机状态检查汽轮机状态是检修的基础。
在进行检修之前，必须对汽轮机的机组整体状况进行了解和检查，并对相关技术进行了解。
全面的状态检查包括但不限于以下检查：•检查液位和油压•检查温度和湿度•检查电缆和线路•检查接口和阀门3. 汽轮机本体检修汽轮机本体检修必须按照标准流程进行，必须检查以下项目：3.1 检查轴承轴承是汽轮机重要的组成部分，必须进行仔细的检查，包括但不限于以下检查：•润滑油状态和质量•滚动状态和质量3.2 检查叶片叶片是捕获汽轮机运转能量的部分，必须进行仔细的检查，包括但不限于以下检查：•清洁度和完整性•叶片端部完整性3.3 检查旋转部件旋转部件是汽轮机重要的组成部分，必须进行仔细的检查，包括但不限于以下检查：•整体清洁度•磨损度和裂纹度3.4 检查定转子定转子是汽轮机的重要组成部分，必须进行仔细的检查，包括但不限于以下检查：•磨损度和裂纹度•清洁度和完整性4. 测试在检修结束后，必须对汽轮机进行测试以确保它的正常运行。
可门电厂2A汽动给水泵振动故障的分析和处理
Ｐ ＩＴ： Ｇ ｖ ／３ 口 ｑ Ｏ Ｎ ＢＲ ３
—
ＤＩ Ｔ ＲＥＣ
Ｉ ｃ ｏｍ Ｐ ９７ｍｌｒ Ｐ
Ｐ ＩＴ Ｂ Ｇ３ Ｌｏ Ｌ ｆ ＯＮ ： Ｒ Ｘ ３＂ｅｔ
２ Ａ汽动给水泵运行 中故障现象 ２
２ 汽泵 后 轴 承振 动 自投 产 以来 一 直 较 其 它 ３台泵 同 位 Ａ 置大 ， 振 动 达 到 ００ ｍ ～００ ５ 轴 ．５ ｍ ．７ ｍｍ， 明 显 与 机 组 负 荷 高 且 低趋 势 相 一 致 （ 它 瓦 仅 在ｏ—４ 以 下 ） 其 ． ｍｍ Ｑ 。７月 初 该 泵 后 轴
轮 机 的 润 滑 油 系 统 提供 。给 水 泵 的 轴 端 密 封 采 用 迷 宫 密 封 ，
表１
１ 给水泵技术参 数
给 水 泵 主 要 技 术 参 数 见 表 １ 。
给 水 泵 技 术参 数
承 振 动 达 到０ １ｒｍ 以 上 ， 泵 检 查 发 现 其 自 由端 挡 油 环 断 ．２ ａ 停
Ｔ ＭＥ ２ Ｉ ｎ ～ ｓ
０ ：０ ９３ ｌ Ｊｕ Ｏ ７ ９ Ｌ２ Ｏ
Ｉ
ｒ 。
高．
， ， ，
兰需 ｛ ＝ ＝
． ，
９ ｒ ０ｍ ｐｐ ０１Ｔ
盅 。
Ｄｌ ＥＣ ｔ ｆ Ｔ
ＴＩ ： “ＩｓＩｈ ＭＥ ２ ｎ ｄ ｔ
Ｐ ＮＴ： Ｂ ４ ＯＩ ＤＲ Ｘ ３ Ｌ ｔ — — 旷 ｅｆ
３ ２ 测 试 过 程 及 结 果 ．
３ 振动测试及分析
３ １ 测 试 仪 器 ． 该 汽 动 给水 泵 组 的 实 时 振 动 监 测 设 备 采 用 美 国 Ｂ ｎｌ ｅ ｔ ｙ
绥中发电厂二期1000MW超超临界机组汽轮机简介
• 阀门全开（VWO）功率下参数 功率 MW 1090 主汽门前压力 MPa（a） 25.0 主汽门前温度 ℃ 600 再热汽阀前温度 ℃ 600 • 加热器（包括除氧器）级数 8 • 给水温度（铭牌工况） ℃ 300.6 • 工作转速 r/min 3000 • 旋转方向（从汽机向发电机看） 逆时针 • 持续允许系统周波摆动 Hz 47.5～51.5 • 从汽轮机向发电机看，润滑油管路为右侧布置。 • 给水泵为每台机组配置2台50％BMCR容量汽动给水泵。
抽汽及抽汽口位置
抽汽口只数 1 1 1 1 1×2 抽汽点 1 2 3 4 5 位 置 高压缸第7压力级后 高排逆止门后冷再 管道上 中压缸第3压力级后 中压缸第6压力级后 1、2号低压缸调端 第2压力级后 1、2号低压缸电端 第4压力级后 对应低压缸电端及 调端第5压力级后 对应低压缸电端及 调端第6压力级后 用 户 1号高加 2号高加 3号高加 除氧器、小机和辅汽供汽 5号低加
15 16 17
2 r/min 35.6 m 不大于85dB（距机组平台1.2米，距机组罩壳1米处）噪声测量方法按IEC61063:1991进行。
滑销系统
• 机组共设有三个绝对死点，分别位于中 压缸和A低压缸之间的中间轴承箱下及低 压缸(A)和低压缸(B)的中心线附近，死点 处的横键限制汽缸的轴向位移，同时， 在前轴承箱及两个低压缸的纵向中心线 前后设有纵向键，它引导汽缸沿轴向自 由膨胀而限制横向跑偏。机组在运行工 况下膨胀和收缩时，1号和2号轴承箱可 沿轴向自由滑动。
本体结构
• 机组轴系由汽轮机高压转子、中压转子、低压转子 （A）、低压转子（B）及发电机转子所组成，各转 子均为整体转子，无中心孔，各转子间用刚性联轴 器连接。 汽轮发电机组轴系中#1、2、3、4轴承采用双可倾瓦 式轴承，可倾瓦轴承采用6瓦块结构，对称布置。 #5～10轴承采用椭圆形轴承。椭圆轴承为单侧进油， 上瓦开槽结构。 轴承合金结合面采用燕尾槽结构。各轴承上瓦的X、 Y向装有轴振测量装置，下瓦装有测温元件。 推力轴承位于高压缸和中压缸之间的#2轴承座，采 用倾斜平面式双推力盘结构。
可门电厂二期工程汽轮机本体介绍共51页
Байду номын сангаас
可门电厂二期工程汽轮机本体介绍
56、死去何所道，托体同山阿。 57、春秋多佳日，登高赋新诗。 58、种豆南山下，草盛豆苗稀。晨兴 理荒秽 ，带月 荷锄归 。道狭 草木长 ，夕露 沾我衣 。衣沾 不足惜 ，但使 愿无违 。 59、相见无杂言，但道桑麻长。 60、迢迢新秋夕，亭亭月将圆。
6、最大的骄傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂，怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——笛卡儿
燃气蒸汽联合循环发电机组知识PPT课件
第二部分 燃气-蒸汽联合循环发电机组余热锅炉
燃气轮机经点火加热推动燃机透平转动， 被加热的空气排放冷却就产生大量的余热。 为更高提升热效率联合循环机组都配套一台 余热锅炉。
采用优化的标准设计，对流换热形式而 不是辐射换热，无燃料系统，无传统风机 （烟气的流动是靠燃机的排气压力完成的）， 模块化设计结构，布置合理紧凑，高效节能， 自动化程度高。
余热锅炉施工 相对于大型火电厂锅炉，余热锅炉的安
装过程较为简单，其主要工作即为大规模的 模块吊装。从总体上来讲模块越大对起吊设 备的要求越高，吊装方案也要求更严细，但 是工厂化完成的工作也更多，减少了施工现 场的安装工作量。模块的大小取决于合同的 约定和工厂的生产水平，对于电建队伍来讲 吊装不是大的难题，应在订货合同中尽量要 求较大的模块。
❖一拖一 即配置一台燃机、（一台燃机发电机）、一台余 热锅炉和一台蒸汽轮发电机机组。单轴或多轴。
❖二拖一 即配置二台燃机、二台燃机发电机、二台余热锅 炉和一台蒸汽轮发电机机组。
❖单循环 燃机做功，带动燃机发电机发电，无余热锅炉。
❖联合循环 燃机及发电机、余热锅炉、蒸汽轮发电机组。
影响T3的关键因素：高温材料、冷却技术。 目前以欧美、日本为主要生产国家，在我国有装机的基本是三大厂家的产品：德国—西门子（上海电气）、美国—GE（哈尔滨）、日 本—三菱（哈气）。 由于锅炉参数低，对于汽水管路和本体焊接而言压力相对减少； IGCC（Integrated Gasification Combined Cycle）整体煤气化联合循环发电系统，是将煤气化技术和高效的联合循环相结合的先进动 力系统。 1、首先要细致做好施工组织设计。 1、联合循环机组电气安装的特点 设备的布置有单轴、多轴等不同的方式，但都是燃气轮机点火后的余热加热余热锅炉，通过换热蒸发产生蒸汽推动蒸汽轮机转子分别 驱动发电机发电。 影响T3的关键因素：高温材料、冷却技术。 载满负荷模式下，发电效率超过61%，热电联供下，效率超过91%。 1、燃机安装调试是制约工程的关键和主线。 NOX小于25ppm； 燃气-蒸汽联合循环发电机组是当前技术成熟的洁净型商业发电装置，目前最先进机组的发电效率已达60%。 2、厂供的热工元件增加，配套的减少。 1、首先要细致做好施工组织设计。 燃气蒸汽联合循环发电机组知识 所谓单轴，是指燃气轮机、蒸汽轮机和发电机同在一根轴上。 燃气-蒸汽联合循环发电机组燃机 相对应的发电机附属设备和消防设施等都是双倍的，安装工作量远大于同样容量的常规火电机组。 燃气-蒸汽联合循环发电机组是当前技术成熟的洁净型商业发电装置，目前最先进机组的发电效率已达60%。 燃气-蒸汽联合循环发电机组安装特点 其结构占地面积小，便于安装，一般从模块吊装开始至锅炉水压试验完成大约需要90天左右工期。
凯迪培训一、二期汽轮机
三、汽轮机及其装置的效率和经济指标
1、汽轮机及其装置的效率 1）汽轮机的相对内效率
ri
pi pt
2）汽轮机的机械效率:
m
pe pi
3）汽轮发电机组的相对电效率
rel
pel pt
2、汽轮发电机组的经济指标 汽耗率d——汽轮发电机组每发1kw.h的电所
三、危急保护系统
1、电气危急保护系统 1）自动停机危急遮断系统（AST）。 当发生异常情况时，关闭所有进汽阀，立即
停机。 2）超速保护系统（OPC）。 当机组转速达到103%n0时，暂时关闭调节阀
。 2、机械超速危急遮断系统
汽轮机的主要保护：
1）超速保护。 2）轴向位移保护。 3）轴承供油低油压保护。 4）轴承回油油温高保护。 5）凝汽器低真空保护。 6）轴承振动高保护。
2）转子临界转速的安全校核 • 汽轮机升速过程中迅速平稳地通过临界转速。 • 临界转速与正常工作转速之间错开一定范围。 刚性转子——一阶临界转速高于正常工作转速
的转子。
挠性（或柔性）转子——一阶临界转速低于正 常工作转速的转子。
二、汽缸
1、汽缸的作用： 1）形成蒸汽能量转换的封闭汽室； 2）支承定位。 2、汽缸的结构 沿水平对分的上半缸和下半缸，上、下缸
形式：
（1）圆筒形轴承 （2）椭圆形轴承 （3）三油楔轴承 （4）可倾瓦轴承
2）推力轴承 作用：承受转子上未平衡的轴向推力，
并确定转子的轴向位置，
形式：密切尔式推力轴承。
第三部分 汽轮机调节保安系统
一、系统介绍
二、调节系统静态特性 —— 稳定状态下，汽轮机功率与转速之
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
华电福建可门发电有限公司发电部
盘车装置
盘车装置：气动啮合，电动盘车。
盘车速度： 2.38r/min。 确认轴封供汽停止、高压缸调节级金属温度 低于150℃，且高、中压缸上下缸金属温差均 小于42℃时，方可停止盘车装置的运行。
华电福建可门发电有限公司发电部
润滑油装置
汽机润滑油系统由润滑油箱、主油泵、注油器、交流 油泵、直流油泵、冷油器、滤油器、除油雾装置、顶 轴油系统、净油系统、危急遮断功能、液位开关等以 及各种脱扣、控制装置和连接它们的管道及附件组成。 大小机润滑油均采用32号透平油。本厂润滑油系统采 用集装供油系统，将交流辅助油泵、高压密封备用油 泵和直流事故油泵集中布置在油箱顶上或油箱内，且 油管路采用套装管路（系统回油管道作为外管，其它 供油管安装在回油管内部）。这种系统的主要优点是： 油泵集中布置，便于检查维护及现场设备管理；套装 油管可以防止压力油管跑油、发生火灾事故而造成损 失。套装油管的缺点是检修困难。
20 4.9 274.5
20 4.9 271.9 1050 7572/1808.5
华电福建可门发电有限公司发电部
汽轮机纵剖面图
低压II:2X7级
低压I:2X7级
中压:8级 高压：1+11级
华电福建可门发电有限公司发电部
汽轮机俯视图
华电福建可门发电有限公司发电部
汽轮机前视图
华电福建可门发电有限公司发电部
主蒸汽进汽管道
主汽门
高压缸
华电福建可门发电有限公司发电部
高调阀布置及开启顺序
华电福建可门发电有限公司发电部
滑销系统
静止死点位于低压Ⅰ缸中部、推力轴承位于高 中压缸与低压外缸之间的轴承座内。 汽缸采用下半支撑方式。 汽缸与轴承座之间采用低位布置的定中心梁装 置进行推拉。 轴承座采用滑键确保其沿轴向滑动中心 轴承座与台板间加注 LC-250 型高温润滑脂减 少摩擦力。
华电福建可门发电有限公司发电部
轴封系统
轴封蒸汽系统有三路汽源，两路来自辅助蒸汽 系统，一路经过减温减压，一路未经减温减压； 另外一路汽源来自冷段再热蒸汽，经减压后送 至轴封蒸汽母管。主机轴封蒸汽分别经过高压、 低压减温器进入高中压转子和低压转子轴端密 封；小汽机轴封蒸汽取自主机低压缸轴封供汽 母管。主、小机轴封泄汽排至轴加，用于工质 和热量回收。主汽门和调门门杆漏汽一部分回 到轴加，一部分排汽至再热器冷段。
华电福建可门发电有限公司发电部
汽轮机主要技术指标 Fra bibliotek
高压缸效率： 87.26 % 中压缸效率： 92.60 % 低压缸效率： 88.66 % 机组外形尺寸(长X宽X高) ： 27.2X11.5X7.93mxmxm 噪声水平： 85dB
华电福建可门发电有限公司发电部
同类机组对比
191（29台） 镇江、太仓 600 678 1662.2 566 B191（22） 192（8） 可门、珠海 黄岛、潍坊 600 660 671 708.2 1679.7 1829.9 24.2 566 566 566 190（4） 利港 600 678 1692.5 538
凝汽器循环水温升： 凝汽器过冷却度: 额定蒸汽流量： 最大功率蒸汽流量： 再热蒸汽额定进汽量： 额定给水温度： 额定功率时保证热耗： 额定汽耗：
6.25℃ ≤0.5℃ 1681.542t/h 1913t/h 1399.406t/h 278.6℃ 7597kJ/kW.h 2.801kg/kW.h
额定功率 最大连续功率 额定主汽流量 额定主汽压力 额定主汽温度 额定再热汽温 度 额定冷却水温 额定背压 额定给水温度 回热级数 末叶片长度 平均热耗
MW MW t/h MPa ℃ ℃ ℃ kPa ℃
21.5 20 5.4 4.9 274.9 275.6 8级：3高+4低+1除氧 mm 1050 905 1050 kJ/kWh(kcal/kWh) 7517/1795.4 7597/1814.5 7526/1797.5
华电福建可门发电有限公司发电部
疏水系统
汽轮机疏水系统通过控制系统实现自动控制疏 水。在机组启动之前开启全部疏水阀，当机组 负荷到额定负荷的10%时，自动关闭高压段动 力操纵疏水阀；当负荷到额定负荷的20%时， 关闭中压段动力操纵疏水阀；当负荷到额定负 荷的30%时，自动关闭低压段动力操纵疏水阀。 停机时，当机组负荷到额定负荷的30～10%时， 自动依次开启低压段、中压段、高压段各动力 操纵疏水阀。
反动式叶片
华电福建可门发电有限公司发电部
低压缸末级叶片
低压末级及次末级叶片应 具有可靠的抗应力腐蚀及 抗水蚀措施。
华电福建可门发电有限公司发电部
双流低压缸
华电福建可门发电有限公司发电部
轴承
主轴承是自对中心型水平中分（四瓦可倾式） 轴承。 任何运行条件下，各轴承的回油温度不超过 65℃，每个轴承回油管上有观察孔及温度计插 座。 运行运行中各支撑轴承设计金属温度不超过 107℃，推力轴承设计金属温度不超过98℃， 但乌金材料允许在112℃以下长期运行。
疏水系统
疏水系统的设计能排出所有设备包括管道和阀 门内的凝结水。使备用设备、管道、阀门保持 在运行温度状态。 疏水和排汽系统为全自动，并能远方手动。 在失去压缩空气气源时，所有气动疏水阀门自 动打开。 在各主要蒸汽管道的疏水口设置疏水袋。并设
二个水位传感器用于自动动力驱动阀门 和在主控室内报警。
华电福建可门发电有限公司发电部
汽机运行
汽轮机在所有稳定运行工况下(额定转速)运 行时，在轴承座上测得的双振幅振动值，无 论是垂直或横向均不大于0.025mm，在任何 轴颈上所测得垂直、横向双振幅相对振动值 应不大于0.06mm，各转子及轴系在通过临 界转速时各轴承座双振幅振动值应不大于 0.08mm，各轴颈双振幅相对振动值不大于 0.15mm。
华电福建可门发电有限公司发电部
顶轴油装置
顶轴油装置是汽轮机组的一个重要装置。顶轴装置 主要由电机、高压油泵、压力开关、溢流阀、单向 阀和节流阀等部套及不锈钢管、附件组成。它在汽 轮发电机组盘车、启动、停机过程中起顶起转子的 作用。汽轮发电机组的轴承（3、4、5、6、7、8号） 均设有高压顶轴油囊，顶轴装置所提供的高压油在 转子和轴承油囊之间形成静压油膜，强行将转子顶 起，避免汽轮机低转速过程中轴颈和轴瓦之间的干 摩擦，减少盘车力矩，对转子和轴承起着重要保护 作用；在汽轮发电机组停机转速下降过程中，防止 低速碾瓦；运行时顶轴油囊的压力代表该点轴承的 油膜压力，是监视轴系标高变化、轴承载荷分配的 重要参数之一。
华电福建可门发电有限公司发电部
高中压外缸
高出中分面 的下猫爪
华电福建可门发电有限公司发电部
高中压转子
取消中心孔后，热应力 略有上升，但离心应力 大幅下降，最终使：最 大应力下降50%，加快 冷态启动时间，缩短3小 时左右。满足两班制运 行条件。
华电福建可门发电有限公司发电部
调节级叶片
华电福建可门发电有限公司发电部
华电福建可门发电有限公司发电部
真空系统
真空系统设有三台50%容量的水环式真空泵， 为启动时汽缸和凝汽器建立一定的真空和正常 运行时连续不断的排出汽轮机真空系统中的不 凝结气体，维持凝汽器的真空。 真空泵的运行方式：启动时三台泵同时运行， 正常运行时二台运行一台备用。
华电福建可门发电有限公司发电部
华电福建可门发电有限公司发电部
汽门与执行机构
主汽阀－调节阀：2组，分别位于高中压缸两 侧。每个主汽阀—调节阀有两个提升式调节阀， 调节阀的开启位置受电液控制系统通过安装在 阀上的两个伺服执行机构所控制。卧式布置的 主汽阀也受伺服执行机构控制。油动机提升， 弹簧关闭。
华电福建可门发电有限公司发电部
系统及设备描述
高中压缸合缸对流布置，低压缸对流布置。 本机组整个通流部分共48级叶片，其中高压缸 1+11级、中压缸8级、低压缸4*7级。 调节级为带20%反动度的冲动式叶片，其余均 为反动式叶片。 低压缸末级叶片高度为905mm。
华电福建可门发电有限公司发电部
汽轮机主要技术指标
可门电厂600MW超临界汽轮机 本体技术讲座
林
春
2007年 可门
华电福建可门发电有限公司发电部
超临界汽轮机本体外形
华电福建可门发电有限公司发电部
系统及设备描述
可门电厂二期工程选用上海汽轮机厂引进美国 西屋公司成熟技术生产的N600-24.2/566/566超 临界、一次中间再热、三缸四排汽、单轴、双 背压、凝汽式汽轮发电机组。机组采用爱默森 公司的OVATION分散控制系统。DEH系统由 上海汽轮机厂提供。#1、#2机组分别于2006年 8月3日和同年12月4日正式投产。 加热器级数：8级 3高4低1除氧。 给水泵为每台机组配置2台50％汽动给水泵和 一台30%启动电动给水泵。
华电福建可门发电有限公司发电部
汽机运行
在高中压汽轮机汽封区内蒸汽温度应与转子 金属温度差通常不超过85℃,最高不超过 111℃。故开机或停机时均应将高中压缸汽封 蒸汽温度与转子表面温度间的温差保持在最 低限度。
额定/最大功率： 主汽门前蒸汽： 再热汽门前蒸汽： 工作转速： 额定冷却水温： 额定背压： 最高夏季平均背压：
600/671MW 24.2Mpa/566℃ 3.642MPa/566℃ 3000r/min 21.5℃ 5.4kPa 11.8kPa
华电福建可门发电有限公司发电部
汽轮机主要技术指标
华电福建可门发电有限公司发电部
滑销系统示意图
华电福建可门发电有限公司发电部
