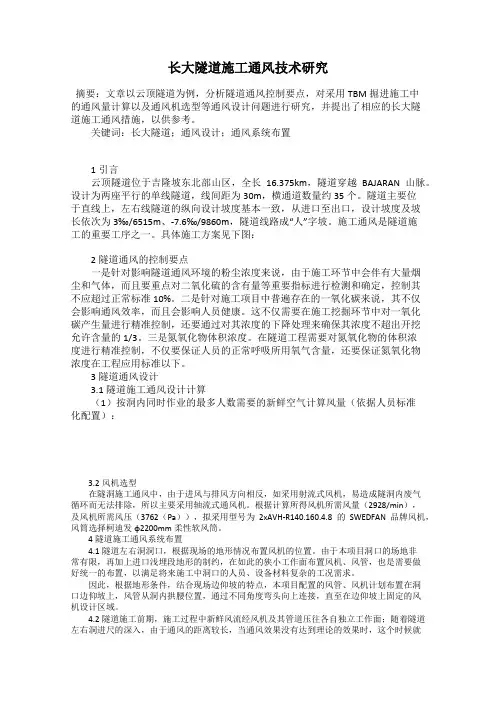

长大隧道施工通风技术研究
发表时间:2019-04-02T09:36:41.613Z 来源:《防护工程》2018年第35期作者:付伟[导读] 需要通过相应的施工通风科学布置来确保施工组织及通风效果和质量,确保隧道施工的顺利和安全开展。
中交一公局集团海外事业部北京市朝阳区 100024
摘要:文章以云顶隧道为例,分析隧道通风控制要点,对采用TBM掘进施工中的通风量计算以及通风机选型等通风设计问题进行研究,并提出了相应的长大隧道施工通风措施,以供参考。
关键词:长大隧道;通风设计;通风系统布置
1引言
云顶隧道位于吉隆坡东北部山区,全长16.375km,隧道穿越BAJARAN 山脉。
设计为两座平行的单线隧道,线间距为30m,横通道数量约35个。
隧道主要位于直线上,左右线隧道的纵向设计坡度基本一致,从进口至出口,设计坡度及坡长依次为3‰/6515m、-7.6‰/9860m,隧道线路成“人”字坡。
施工通风是隧道施工的重要工序之一。
具体施工方案见下图:
2隧道通风的控制要点
一是针对影响隧道通风环境的粉尘浓度来说,由于施工环节中会伴有大量烟尘和气体,而且要重点对二氧化硫的含有量等重要指标进行检测和确定,控制其不应超过正常标准10%。
二是针对施工项目中普遍存在的一氧化碳来说,其不仅会影响通风效率,而且会影响人员健康。
这不仅需要在施工挖掘环节中对一氧化碳产生量进行精准控制,还要通过对其浓度的下降处理来确保其浓度不超出开挖允许含量的
1/3。
三是氮氧化物体积浓度。
在隧道工程需要对氮氧化物的体积浓度进行精准控制,不仅要保证人员的正常呼吸所用氧气含量,还要保证氮氧化物浓度在工程应用标准以下。
3隧道通风设计
3.1隧道施工通风设计计算
(1)按洞内同时作业的最多人数需要的新鲜空气计算风量(依据人员标准化配置):
3.2风机选型
在隧洞施工通风中,由于进风与排风方向相反,如采用射流式风机,易造成隧洞内废气循环而无法排除,所以主要采用轴流式通风机。
根据计算所得风机所需风量(2928/min),及风机所需风压(3762(Pa)),拟采用型号为2xAVH-R140.160.4.8的SWEDFAN品牌风机,风筒选择柯迪发φ2200mm柔性软风筒。
4隧道施工通风系统布置
4.1隧道左右洞洞口,根据现场的地形情况布置风机的位置。
由于本项目洞口的场地非常有限,再加上进口浅埋段地形的制约,在如此的狭小工作面布置风机、风管,也是需要做好统一的布置,以满足将来施工中洞口的人员、设备材料复杂的工况需求。
因此,根据地形条件,结合现场边仰坡的特点,本项目配置的风管、风机计划布置在洞口边仰坡上,风管从洞内拱腰位置,通过不同角度弯头向上连接,直至在边仰坡上固定的风机设计区域。
4.2 隧道施工前期,施工过程中新鲜风流经风机及其管道压往各自独立工作面;随着隧道左右洞进尺的深入,由于通风的距离较长,当通风效果没有达到理论的效果时,这个时候就可以在施工中的横通道中做文章,引入巷道式通风布置,在横通道中加装射流风机,通过加装的射流风机来补充轴流式风机的新鲜供流。
5结语
为了确保长大隧道施工效率以及施工通风安全,需要针对隧道施工具体情况来对通风量进行计算以及对通风机型进行选择,在做好通风设计工作之后,需要通过相应的施工通风科学布置来确保施工组织及通风效果和质量,确保隧道施工的顺利和安全开展。
参考文献
[1]王青海.长大隧道施工通风技术[J]. 交通世界, 2016(16):82-84.
[2]王玉艳.长大公路隧道施工通风技术研究[J]. 山西建筑, 2016, 42(27):150-151.。
