基于参数自整定模糊PID控制的抗生素发酵罐温度控制系统

酵液的总比热，ｋ／ｋ ℃ ）为发酵罐内的温Ｊ（ｇ・；０
度，℃ 。
器，其由传感器和变送器两部分组成，安装于
发酵罐侧壁，输出与温度成正比的４２ｍＡ直～０流电流信号。根据厂家的要求，发酵罐的温度控制偏差为： ±０５。发酵罐温度是通过蛇形．℃ 管间接冷却控制的，通过控制调节阀的开度，
Ｇｓ＝— （）
ｅ
第３卷３第９期２１９上）［１０１（６１
、Ｉ
２２发酵罐温度的参数自整定模糊ＰＤ制算法的．Ｉ控ＭＡＬ仿真ＴＡＢ
在ＭＡＬＢＳｍｕｉｋ境中对该参数自整定ＴＡ／ｉｌ环ｎ
匐化
如图３所示。
图３ＰＤ制阶跃响应和模糊ＰＤ制阶跃响应Ｉ控Ｉ控
分析仿真结果：由在单位阶跃信号下的常规ＰＤ控制与模糊自适应ＰＤ控制器的响应曲线可ＩＩ知，模糊自适应ＰＤ的控制方式获得的系统动态响Ｉ应曲线较好，响应时间短、超调量小，且稳态精度高，系统遇到干扰时能很快恢复稳态，动静态性能好。
的不同而不同，因此控制比较困难。传统的ＰＤＩ控制已不适用于该控制对象。根据该厂的控制系统的现状和抗生素生产的工艺要求，将ＰＤ控Ｉ制和模糊控制相结合起来的参数自整定模糊ＰＤＩ

供热系统模糊自整定PID控制的操作指南

供热系统模糊自整定PID控制的操作指南供热系统模糊自整定PID控制的操作指南供热系统模糊自整定PID控制操作指南供热系统模糊自整定PID控制是一种常用的控制方法，可以根据实时的供热需求自动调整控制参数，以实现系统的稳定运行和节能优化。

下面将介绍一种逐步思考和实施的操作指南。

1. 确定控制目标：首先，需要明确控制目标，例如保持供热温度稳定在设定值附近，或者根据供热负荷变化自动调整供热输出。

2. 收集系统数据：收集供热系统的相关数据，包括供热温度、供热负荷、供水流量等。

这些数据将用于模糊控制算法的计算和参数调整。

3. 设计模糊控制器：根据系统特性和控制目标，设计模糊控制器的输入和输出变量。

输入变量可以是供热温度误差和供热负荷变化率，输出变量可以是供热输出。

选择合适的模糊集合和模糊规则，以反映实际的供热控制逻辑。

4. 初始参数设定：根据经验或者系统特性，设定初始的模糊控制参数。

这些参数包括模糊集合的边界和中心值，模糊规则的权重等。

初始参数的设定可以根据实验结果进行调整。

5. 实时数据采集：将实时的供热系统数据输入到模糊控制器中。

这些数据可以通过传感器或者数据采集系统获取。

6. 模糊推理计算：根据输入数据和模糊规则，进行模糊推理计算，得到模糊输出。

这个输出表示了供热输出的调整幅度。

7. 去模糊处理：将模糊输出转化为具体的控制量，可以采用去模糊处理方法，例如重心法、最大值法等。

去模糊处理后得到的控制量即为供热系统的实际输出。

8. 控制参数调整：根据实际的供热效果和控制需求，可以进行控制参数的调整。

可以根据实验结果或者专家经验进行调整，以达到更好的控制效果。

9. 性能评估和优化：对控制系统的性能进行评估和优化。

可以根据控制误差、响应时间、稳定性等指标进行评估，进一步调整控制参数，以提高系统的性能和稳定性。

10. 持续监控和维护：在实际运行中，持续监控控制系统的运行情况，及时调整参数和处理故障。

定期进行系统维护和检修，确保供热系统的稳定运行和控制效果。

参数自整定模糊PID控制器在模拟铝电解槽中的应用

参数自整定模糊PID控制器在模拟铝电解槽中的应用
在铝电解槽的生产过程中，控制铝液温度和浓度是非常重要的任务。

传统的PID控制器在这方面表现出局限性，因为它们难以应对复杂的非线性系统。

为了提高控制效果，研究人员开始探索新的控制算法，其中包括模糊PID控制器。

模糊PID控制器结合了模糊控制和PID控制的优点，能够更好地应对非线性系统的控制问题。

它能够自动调整控制参数，并且能够根据实际情况进行参数整定，提高系统的稳定性和鲁棒性。

在模拟铝电解槽中的实验中，我们使用了参数自整定模糊PID控制器来控制铝液温度和浓度。

首先，我们收集了铝液温度和浓度的实时数据，并将其输入到控制器中。

控制器根据这些数据进行模糊推理，得出相应的控制动作。

然后，控制器将控制信号发送给执行机构，调整铝液温度和浓度。

实验结果显示，参数自整定模糊PID控制器在控制铝液温度和浓度方面具有优越性能。

它能够快速地响应系统变化，使铝液温度和浓度保持在设定值附近。

与传统的PID控制器相比，模糊PID控制器具有更好的鲁棒性和适应性。

此外，参数自整定模糊PID控制器还具有自动整定参数的功能，能够根据系统的实际运行情况自动调整参数，使控制系统更
加稳定和可靠。

这对于长时间运行的铝电解槽来说尤为重要，因为系统参数可能会随着时间的推移而发生变化。

综上所述，参数自整定模糊PID控制器在模拟铝电解槽中的应用具有很大的潜力。

它能够有效地控制铝液温度和浓度，提高生产效率和产品质量。

未来，我们将进一步研究和改进这种控制器，以适应更复杂的工业控制系统。

模糊自适应PID参数自整定控制器的研究

２模糊ＰＤ控制器的设计Ｉ由于ＰＤ控制器的参数比较难整定，对这一问题，文设Ｉ针本
计了模糊ＰＤ控制器，普通的ＰＤ控制相比，具有易于对Ｉ与Ｉ它不确定系统或非线性系统进行控制、对被控对象的参数变化有较强的鲁棒性、对外界的干扰有较强的抑制能力等特点。模糊
张燕红（州工学院电子信息与电气工程学院，苏常州２３０）常江１０２
摘
要
当控制系统中的被控对象存在纯滞后、变或非线性等复杂因素时，通的ＰＤ控制器的控制效果很难达到较好的时普Ｉ
近年来，ＩＰＤ控制及其相应的改进型的ＰＤ控制已经被广Ｉ泛地应用于各个领域中，但是当控制系统中的被控对象存在非线性、变性和不确定性等因素，用常规ＰＤ控制，难达到时采Ｉ很较好的控制效果，且在ＰＤ控制器中，数的整定也一直是比而Ｉ参较困难的，其是被控对象的参数发生变化的时候，前的ＰＤ尤之Ｉ控制器的参数很难适应新的变化的被控对象模型，因此。针对这
控制效果，对这一问题，用模糊控制和自适应控制的知识，计了模糊自适应ＰＤ参数自整定控制器，控制器的比针应设Ｉ此例系数、分系数和微分系数可根据模糊推理规则进行在线调整。仿真结果表明，积该控制方法提高了系统的动、态特性，静

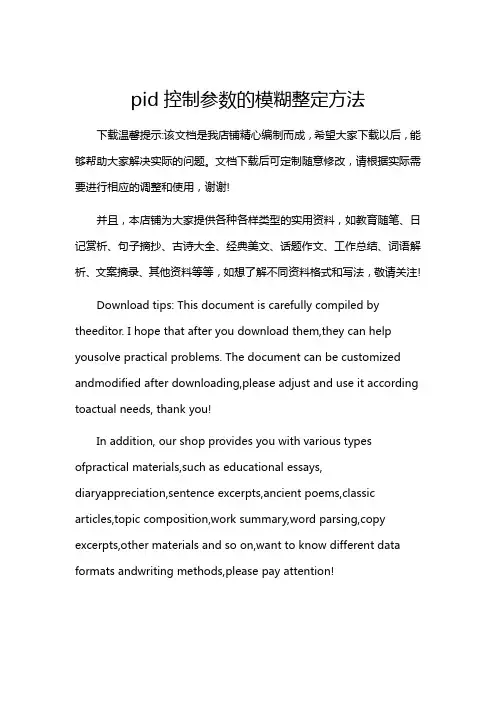

pid控制参数的模糊整定方法

pid控制参数的模糊整定方法下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!pid控制参数的模糊整定方法模糊PID控制参数整定方法通过引入模糊逻辑理论，使PID参数的整定过程更加智能化。

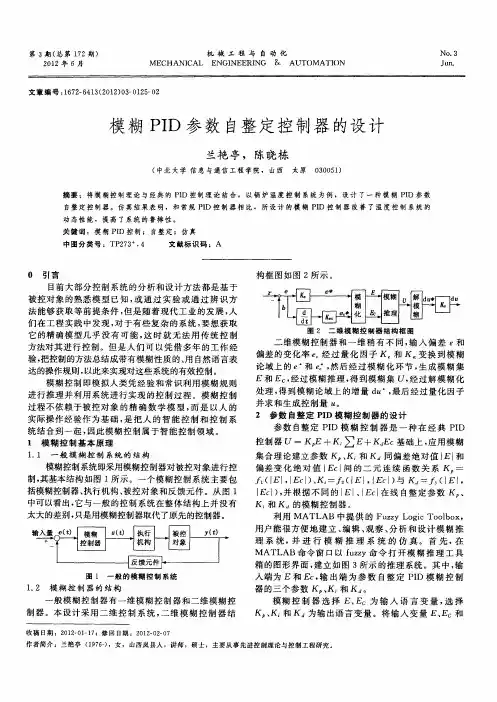

模糊PID参数自整定控制器的设计

关键词：模糊ＰＤ控制；自整定；仿真Ｉ中图分类号：ＴＰ７．２３４文献标识码：Ａ
０引言
构框图如图２所示。
目前大部分控制系统的分析和设计方法都是基于被控对象的熟悉模型已知，或通过实验或通过辨识方法能够获取等前提条件，但是随着现代工业的发展，人们在工程实践中发现，于有些复杂的系统，对要想获取它的精确模型几乎没有可能，时就无法用传统控制这方法对其进行控制。但是人们可以凭借多年的工作经验，把控制的方法总结成带有模糊性质的、自然语言表用达的操作规则，以此来实现对这些系统的有效控制。模糊控制即模拟人类凭经验和常识利用模糊规则进行推理并利用系统进行实现的控制过程。模糊控制过程不依赖于被控对象的精确数学模型，是以人的而实际操作经验作为基础，把人的智能控制和控制系是统结合到一起，因此模糊控制属于智能控制领域。
模糊ＰＤ参数自整定控制器的设计Ｉ
兰艳亭，陈晓栋
（中北大学信息与通信工程学院，山西太原００５）３０１
摘要：将模糊控制理论与经典的ＰＤ控制理论结合，以锅炉温度控制系统为例，设计了一种模糊ＰＤ参数ＩＩ自整定控制器。仿真结果表明，和常规ＰＤ控制器相比，所设计的模糊ＰＤ控制器改善了温度控制系统的ＩＩ动态性能．提高了系统的鲁棒性。

模糊参数自整定PID控制在ASM测控中的应用

Ａｂｔａｔｓｒｃ：ＢａｅｎｔｅｃａａｔｒｓｃｆＭｓｃｎｉｏ，ａｅｃｎｔｎｐｅｔｇｈｃｅｕｒｄｖｈｃｅＳｔｒｕｒｒｓｄｏｈｈｒｃｅｔｓｏｉｉＡＳｔｔｏｄｔｎｔｈｏｓａｔｅｄｓａｅｗｉｈｒｑｉｅｅｉｌｑｅｅｒｅｉｔｓｏｏｌｓｈｎ ±５ｃｍｐｒｔｈｏｑｅｓｔｎｓｈｓｐｐｒｄｓｕｓｄｔｅａｐｃｔｎｏｕｚｅ —ｔｎｎＩｃｎｒｌｉｅｓｔａ％ｏａｅｗｉｔｅｔｒｕｅｔｇ．ＴｉａｅｉｓｅｈｐｈａｉｆｆｚｙｓｒｈｉｃｏｆｕｉｇＰＤｏｔｎｏｃｎｔｎｏｑｅｃｎｒｌｏｈｓｉｄｎｍｏｔｒｃｍｂｎｄｆｚｙｃｎｒｌａｄｃｎｅｔｎｌＩｏｔｌｔｏｈｉｌｔｎｏｓａｔｔｒｕｏｔｏｎｃａｓｙａｍｅｅ，ｏｉｅｕｚｏｔｎｏｖｎｉａＤｃｎｒｈｄｉｔｅｓｍｕａｉｓｏｏＰｏｍｅｎｏ
＝
ＡＭ工况污染排放测试是通过汽车底盘测功机Ｓ
上来实现的，功机通过模拟道路行驶工况的方法来测检测汽车动力性，一个具有大滞后特点的系统，是它具有体积小、量轻、构简单、重结转动惯量低、用维使护方便等优点，特别适用于自动控制与远距离操作。
２ｕｍｔｅｅｇｎｅｎｅａｔｅｔＱｎｈｉｒｃｖｃｔｎｌｎｃｎａａｕＸｎｎ，．Ａｔｏｉｎｉｒｇｄｒｎｉｇａａｏａｉａｄｔｈｉｌｎｔ￣，ｉｉｏｖｅｉｐｍｏｆｔｆｉｏａｅｃｉ＃ｇ

《2024年轮毂电机驱动电动汽车联合制动的模糊自整定PID控制方法研究》范文

《轮毂电机驱动电动汽车联合制动的模糊自整定PID控制方法研究》篇一一、引言随着科技的不断进步，电动汽车的研发和应用日益广泛。

在电动汽车的驱动与制动系统中，轮毂电机驱动技术以其高效率、低噪音和低成本等优势备受关注。

为了进一步优化电动汽车的制动性能和稳定性，本文将针对轮毂电机驱动电动汽车联合制动的模糊自整定PID控制方法进行深入研究。

二、背景与现状分析电动汽车的制动系统在行驶过程中扮演着至关重要的角色，它不仅影响车辆的制动性能，还直接关系到行车安全。

传统的PID控制方法在电动汽车的制动控制中得到了广泛应用，但其在处理非线性、时变和不确定性的系统时，往往难以达到理想的控制效果。

近年来，模糊控制技术因其对复杂系统的良好适应性，逐渐成为研究热点。

因此，将模糊控制与PID控制相结合，形成模糊自整定PID控制方法，成为提高电动汽车制动性能的重要途径。

三、轮毂电机驱动电动汽车联合制动系统轮毂电机驱动电动汽车的联合制动系统由多个轮毂电机组成，通过控制各个电机的制动力，实现车辆的稳定制动。

该系统具有结构简单、制动力分配灵活等优点，但同时也面临着非线性、时变和不确定性等问题。

为了解决这些问题，本文提出了一种模糊自整定PID控制方法。

四、模糊自整定PID控制方法1. 模糊控制原理：模糊控制是一种基于模糊集合理论的控制方法，它通过模拟人的思维过程，对复杂系统进行近似处理。

在本文中，我们利用模糊控制器对PID控制的参数进行在线调整，以适应系统的非线性、时变和不确定性。

2. 参数自整定：根据系统的实际运行状态，模糊控制器对PID控制的参数进行实时调整。

通过不断地调整PID参数，使系统达到最优的控制效果。

3. 控制策略：在轮毂电机驱动电动汽车的联合制动系统中，我们采用模糊自整定PID控制方法对制动力进行分配和控制。

具体而言，我们根据车辆的行驶状态、路面情况等因素，利用模糊控制器对PID参数进行调整，以实现制动力的大化利用和车辆的稳定制动。

基于模糊规则参数自整定PID控制器的仿真研究

ｓｃ．ｓｒｐｄｔｕｈａａｉｉｙ，ｓａｉｚｔｎａｄａｃｒｃｏｔｂｌａｉｎｃｕａｙｃｍｐｒｄｗｉｈｃａｓｃｌＤｏｔｏｌｒｉｏａｅｔｌｓｉａＰＩｃｎｒｌ．ｅ
ＫｅｒｓＰＤｏｔｏｌｒｕｚｕｅ，Ｓｌ—ｄｓｉｇ，Ｓｍｕａｉｎｙｗｏｄ：Ｉｃｎｒｌ，Ｆｚｙｒｌｓｅｆａｊｔｎｅｕｉｌｔｏ
比例、分、分控制简称ＰＤ控制，积微Ｉ以其结构简单、稳定性好、靠性高、用中不需精确的系统可使
ｒｃ．ＴｈａｅｏｕｅｎｔｅｄｓｇｆｐｒｍｅｅｕｏｔｎｎＩｃｎｒｌｒｂｓｄｏｕｚｕｅ，ｏ —ｉｅａｊｓｍｅｔｏａｙｅｐｐｒｆｃｓｄｏｈｅｉｎｏａａｔｒａｔ—ｕｉｇＰＤｏｔｏｌａｅｎｆｚｙｒｌｓｎｌｄｕｔｎｆｅｎＰＩｐｒｍｅｅｓｃｒｉｄｏｙｕｉｇｆｚｙｔｅｒｏｅｔｂｉｈｃｎｒｌｒｆｒＰＩｐｒｍｅｅｄｕｔｎ．ＴｈｉｌｔｎｉＤａａｔｒｉａｒｎｂｓｎｕｚｈｏｙｔｓａｌｏｔｏｌｏＤａａｔｒａｊｓｍｅｔｅｓｅｅｓｍｕａｉｓｏ
作为一门新兴的理论和技术，是传统控制发展的它高级阶段，主要用来解决那些用传统方法难以解决的复杂系统的控制，模糊控制作为智能控制的典型代表被广泛采用口。模糊控制是以模糊数学及模糊］逻辑为基础的一种计算机控制，一种非线性的智是能控制。模糊控制对被控对象不需要建立精确的数学模型，只需根据人的经验、模拟人的逻辑推理对被

基于模糊算法的PID参数自整定方法研究

的不同组合方式来计算控制量。常规的ＰＩＤ控制算法为：
获得满意的控制效果，就要对ＰＩＤ参数进行调整，而ＰＩＤ参数的整定需要现场人员有较为丰富的经验才能快速完成，故对人员素质提出了要求。而模糊控制算法能有效避免这一麻烦，它能够模糊自整定ＰＩＤ控制器，使得后者在线自我调整控制参
一般来讲，实际的工业现场中，控制系统存在时变性、非线
１模糊ＰＩＤ参数的自整定控制法
性和时滞性，影响着控制效果。在工况发生剧烈变化时，如要
１．１ＰＩＤ控制原理ＰＩＤ控制器是利用系统误差的比例、积分和微分三个环节
０引言
整，这给工业现场带来了许多不便。
在工业过程控制中，由于精确的数学模型难以建立，系统参数经常发生变化，导致运用控制理论分析综合需要付出极大的代价，而且难以得到预期的控制效果。ＰＩＤ控制器自２０世纪３Ｏ年代末出现以来，由于结构简单、参数易于调节，在工业控制领域得到了极大的发展以及广泛的应用 Ⅲ 。
图１模糊自整定ＰＩＤ控制器结构图
不同的ｌｅｌ和｝ｅｌ情况下，被控制过程对于参数Ｋ、Ｋ和Ｋｏ有如下自整定要求：
（１）当较大时，应取较大的Ｋ和较小的Ｋ。，从而保持系统较好的快速跟踪性。此外，还要对积分作用限制以避免超调过大，所以通常取Ｋｔ—Ｏ。

PID控制器参数模糊自整定研究

PID控制器参数模糊自整定研究PID控制器是一种广泛使用的工业控制系统组件，它可以根据设定值和实际输出值之间的误差来调整控制系统的增益，以实现系统的稳定性和性能优化。

然而，传统的PID控制器参数整定方法通常需要手动调整，这不仅需要丰富的经验，而且也难以保证参数的最优性。

因此，研究PID控制器参数的自动整定方法具有重要意义。

在过去的几十年中，模糊自整定技术成为了一种流行的PID控制器参数自动整定方法。

该技术结合了模糊逻辑和参数辨识，通过不断监测系统的运行状态，以及根据系统性能指标的变化来自动调整PID控制器的参数。

目前，关于PID控制器参数模糊自整定的研究已经取得了一定的进展。

在理论研究方面，研究者们已经提出了一些有代表性的模型和算法，如基于规则的模糊自整定、基于人工神经网络的模糊自整定等。

在实验研究方面，研究者们已经在各种实际应用场景中验证了模糊自整定技术的有效性和优越性，如电机控制、化工过程控制等。

模糊自整定技术的原理是基于模糊逻辑和参数辨识。

通过参数辨识算法来识别控制系统的参数，以确定PID控制器的最佳参数组合。

然后，利用模糊逻辑推理来确定PID控制器的输出，以实现对控制系统的有效控制。

根据系统的性能指标，如超调量、调节时间等，来反馈调节PID控制器的参数，以实现控制效果的优化。

在PID控制器中应用模糊自整定技术时，需要设置一些模糊参数，如输入输出变量的模糊化程度、模糊规则等。

这些参数的选择对控制效果有着重要影响。

因此，在实际应用中，需要根据具体系统和控制要求来合理设置这些参数，以达到最佳的控制效果。

通过分析实际案例，我们发现模糊自整定技术在PID控制器中的应用取得了显著的成果。

例如，在电机控制系统中，模糊自整定技术成功地提高了系统的稳定性和响应速度。

在化工过程控制中，该技术有效降低了系统的误差和超调量，提高了控制精度。

模糊自整定技术在PID控制器参数整定中具有重要意义和应用价值。

通过将模糊逻辑和参数辨识相结合，它可以实现PID控制器参数的自动调整和优化，从而提高控制系统的性能。

模糊自适应整定PID控制课件

意义
模糊自适应整定PID控制技术能够有效地解决非线性、时变性、不确定性和复杂工业过程的控制问题，具有重要的理论意义和实际应用价值。
相关工作与研究现状
相关工作
回顾PID控制技术的发展历程，重点介绍PID控制技术的优缺点以及研究现状。
研究现状
介绍当前模糊自适应整定PID控制技术的研究热点和最新进展，并指出研究中存在的问题和未来发展方向。
通过实验或仿真验证控制器的性能，评估其稳定性和鲁棒性。
参数整定方法
01
02
03
手动整定
根据经验手动调整PID控制器的参数，以达到较好的控制效果。
自动整定
通过一定的算法自动调整 PID控制器的参数，例如基于模糊逻辑、神经网络等方法的自动整定。
智能整定
结合人工智能和机器学习等技术，实现PID控制器的参数自动学习和优化，以达到更好的控制效果。
控制算法实现
01
02
03
04
模糊化处理
将输入变量进行模糊化处理，以便于模糊逻辑系统的推理和
决策。
规则库建立
根据被控对象特性和控制目标建立合适的规则库，用于模糊
逻辑系统的推理和决策。
参数调整
根据推理结果和规则库，自动调整PID控制器的参数，实现
自适应控制。
控制输出
根据调整后的参数，计算PID 控制器的输出，实现对被控对
06
参考文献
参考文献
《模糊自适应整定 pid控制——理论与应用》
《模糊自适应整定 pid控制理论及实现》
《模糊自适应整定 pid控制算法设计与应用》
THANKS
感谢观看
制器
统
参数自适应整定

模糊PID控温算法的具体实现（一）：参数自整定模糊PID算法概念

模糊PID控温算法的具体实现（⼀）：参数⾃整定模糊PID算法概念上个学期已经基本上实现了PID的温控算法，为了撰写⼩论⽂，这个学期最先要做的事情就是实现模糊PID的温控算法。

模糊控制系统的构成与与常规的反馈控制系统的主要区别在于控制器主要是由模糊化，模糊推理机和精确化三个功能模块和知识库（包括数据库和规则库）构成的。

具体实现过程如下所⽰：(1)预处理：输⼊数据往往是通过测量设备测量得到的⼀个具体数据，预处理就是在它们进⼊控制器前对这些数据进⾏分类，或性质程度的定义。

预处理过程也是量化过程，它是在离散空间中把输⼊数据划分为若⼲个数字级别。

例如，假设⼀个反馈误差为 4.5，误差空间是(-5,-4…4,5)，量化器会使它靠近离它最近的级别，四舍五⼊到 5。

称量化器量化的⽐例为量化因⼦。

量化过程是个削减数据量的⽅法，但是如果量化过于粗糙，控制器会振荡甚⾄失去平衡。

(2)模糊化在进⾏模糊化时，需要确定模糊集论域中语⾔变量各值所对应的模糊⼦集的⾪属度函数。

⾪属度函数⼀般是根据操作者的经验初步确定，在调试开发甚⾄控制器运⾏中需不断修正和优化，以满⾜控制的要求。

⾪属度函数的形状很多，但是影响模糊控制器性能的关键因素是各模糊集覆盖论域的情况，⽽⾪属函数的形状在达到控制要求⽅⾯并⽆⼤的差别，为使数学表达和运算简单，⼀般选⽤三⾓形、梯形⾪属函数。

但⾪属函数的幅宽⼤⼩对性能影响较⼤，⾪属函数形状较陡时，引起的输出变化较剧烈，控制的灵敏度⾼；⾪属函数形状平缓时，引起的输出变化较缓慢，对系统的稳定性好。

因此，在选择⾪属函数时，⼀般在偏差较⼩或接近于零附近时，采⽤形状较陡的⾪属函数；⽽在偏差较⼤的区域采⽤形状平缓的⾪属函数，以使系统具有良好的鲁棒性。

⽽且在实际⼯作中，不应出现三个⾪属函数相交的状态。

⼀般，任何两个模糊⼦集的交集的最⼤⾪属度中的最⼤值取为 0.4~0.8 之间。

另外，⾪属函数的位置分布对控制性能也有⼀定的影响，当函数在整个论域平均分布时，控制效果并不好，因此，⼀般将零固定，其它模糊⼦集向零集靠拢，以达到较好的控制效果。

模糊自适应PID控制器参数整定的研究

数Ｋ、分系数Ｋ和微分系数Ｋ。ＰＤ参数模糊自整定是找出积ＩＤＩ
ＰＤ三个参数和偏差ｅ偏差变化率ｅＩ、ｃ之间的模糊关系，系在统运行中通过不断检测ｅ和ｅ，ｃ根据模糊控制原理来对３个参
１１模糊自适应ＰＤ参数控制策略［．Ｉ１以常规ＰＤ控制为基础，用模糊推理方法，据不同时刻Ｉ采根
的ｅ和ｅｃ对ＰＤ参数进行在线自整定。按照这种思想构成的Ｉ控制系统由两部分组成，即常规ＰＤ控制部分和模糊推理的参Ｉ
器，不过它的输入是偏差ｅ和偏差变化率ｅ输出是比例系只ｃ，
积分环节作用系数Ｉ的作用在于消除系统的稳定误差。但＜ｌ
Ｋ过大，响应过程中会产生积分饱和现象，而引起响应过程．在从
调节精度。但Ｋ过大，生超调量和振荡，至导致系统不稳产甚定。Ｋ取值过小，会降低调节精度，响应速度变慢，而延则使从
长调节时间，系统静态、使动态特性变坏。
数校正部分，图１所示。糊推理部分实质就是一个模糊控制如模
式中ｕｋ为系统的第ｋ采样周期时的控制器的输出值，（）ｅ

模糊PID参数自整定

模糊PID参数自整定PID控制器是最常用和常见的控制器之一，它可以用于自动控制各种系统。

PID控制器的参数调整对于系统的稳定性和性能至关重要。

传统的PID参数调整方法通常是基于数学模型进行的，然而，对于一些非线性或者不确定系统，数学模型的精确建立可能是困难的，甚至是不可能的。

因此，模糊PID参数自整定方法应运而生。

首先，模糊PID参数自整定方法需要建立一个模糊推理系统。

该模糊推理系统由模糊化、模糊规则库、模糊规则推理和解模糊化四个部分组成。

模糊化将系统的输入和输出转化为模糊集合，模糊规则库包含了一系列IF-THEN规则，用于描述输入和输出之间的关系。

模糊规则推理根据输入的模糊集合和模糊规则库进行推理，得到模糊输出。

解模糊化将模糊输出转化为实际的控制量。

然后，在模糊推理系统中，根据实际系统的特点，选择适当的输入和输出变量。

输入变量可以选择误差（error）、误差变化率（error change）和积分误差（integral error），输出变量可以选择PID参数的调整量。

接下来，需要定义模糊规则库。

模糊规则库是根据经验和专家知识定义的，可以包含多种规则。

例如，根据误差和误差变化率的值来决定PID参数的调整方向和幅度。

然后，进行模糊规则推理。

模糊规则推理使用模糊逻辑和模糊规则库中的规则进行推理，得到模糊输出。

模糊逻辑可以是“AND”，“OR”等，并且可以根据实际情况进行调整。

最后，进行解模糊化。

解模糊化将模糊输出转化为实际的控制量。

解模糊化可以使用常用的方法，例如加权平均法或者最大隶属度法。

总结来说，模糊PID参数自整定方法可以在没有精确模型的情况下，根据系统的实际情况进行参数调整。

通过建立模糊推理系统并进行模糊规则推理和解模糊化，可以得到适合系统的PID参数。

这样可以提高系统的稳定性和性能，并且减少了精确模型建立的困难和复杂性。

文献参考：1. Astrom, K., & Hagglund, T. (1995). PID controllers: Theory, design, and tuning. Instrument Society of America.2. Hyland, D., & Persis, C. D. (2001). A fuzzy control based approach to proportional-integral-derivative controller tuning. Automatica, 37(2), 183-195.。

模糊pid规则自整定

模糊PID规则自整定模糊PID控制是一种基于模糊逻辑理论的控制方法，它结合了PID控制和模糊逻辑的优点，能够实现对复杂系统的有效控制。

在模糊PID控制中，通过模糊规则的自整定，可以实现对PID参数的优化调整，提高系统的控制性能。

一、模糊逻辑在PID控制中的应用在传统的PID控制中，通常通过调整比例、积分和微分三个参数来控制系统的输出。

然而，对于一些复杂的系统，传统的PID控制方法往往难以取得理想的效果。

这时，引入模糊逻辑理论可以有效地解决这一问题。

在模糊PID控制中，通过将系统的输入和输出与模糊集合进行映射，可以将传统的PID 控制转化为模糊逻辑控制。

这样，就可以利用模糊逻辑的推理能力，实现对PID参数的自整定。

二、模糊规则的自整定在模糊PID控制中，模糊规则的自整定是关键的一步。

通过自整定，可以实时地调整PID参数，以适应系统状态的变化。

建立模糊规则首先，需要建立一套完整的模糊规则。

这些规则是基于系统的输入和输出信息，以及它们对PID参数的影响。

例如，当系统的输出偏离设定值较大时，可能需要增加比例参数；当系统的输出波动较大时，可能需要减小积分参数；当系统的输出超调较大时，可能需要减小微分参数。

模糊推理根据建立的模糊规则，通过模糊推理来调整PID参数。

具体来说，通过比较系统当前的输入和输出与设定值之间的差异，利用模糊逻辑的推理方法，可以确定应该如何调整PID参数。

PID参数调整根据模糊推理的结果，实时地调整PID参数。

这可以通过在线计算或离线调整来实现。

在线计算是指在每个采样时刻都根据当前的系统状态来计算新的PID参数；离线调整则是在一段时间内根据历史数据来调整PID参数。

三、结论模糊PID规则自整定是一种有效的控制方法，它结合了模糊逻辑和PID控制的优点，能够实现对复杂系统的有效控制。

通过建立模糊规则和进行模糊推理，可以实时地调整PID 参数，以适应系统状态的变化。

这种方法在许多领域都得到了广泛的应用，如机器人控制、电力系统控制等。

PID参数自整定的方法及实现

PID参数自整定的方法及实现PID控制器是一种常见的控制器类型，可以用于许多自动控制系统中。

PID控制器的性能很大程度上取决于参数的选择，因此需要进行参数自整定来提高系统的稳定性和响应速度。

常见的PID参数自整定方法包括Ziegler-Nichols方法、Chien-Hrones-Reswick方法、频率响应法、模糊PID控制方法等。

其中，Ziegler-Nichols方法是最常用和简单的方法之一、该方法通过实验来确定系统的临界增益和周期，从而确定参数。

具体步骤如下：1.首先将系统的输出作为输入，增大控制器的增益直到系统开始发生振荡，即系统的曲线变为震荡波形。

2.记下此时的控制器增益，称为临界增益(Ku)。

3.记下系统振荡的周期，称为临界周期(Tu)。

根据Ziegler-Nichols方法得到的临界增益和临界周期，可以计算得到PID参数的初值：-比例增益参数(Kp)=0.6*Ku-积分时间参数(Ti)=0.5*Tu-微分时间参数(Td)=0.125*Tu然后，通过实际调试和测试来对这些初值进行微调，以获得更好的控制效果。

微调的方法包括手动试错法、自适应控制法等。

此外，Chien-Hrones-Reswick方法是另一种常见的PID参数自整定方法，它基于频域响应的分析。

该方法需要对系统的传递函数进行频率响应的测试，然后根据响应曲线的特性来确定参数。

通过分析频率响应曲线，可以得到PID参数的初值，并进行微调。

模糊PID控制法是一种基于模糊逻辑的参数整定方法，它通过模糊控制器来实现PID参数的在线调整。

模糊PID控制法的优点在于可以根据系统的实时性能来动态地调整参数，适用于复杂的非线性系统。

实现PID参数自整定的方法有多种途径，可以通过MATLAB等数学建模软件进行模拟实验和参数分析，也可以通过控制器硬件进行实际调试。

对于一些特定类型的系统，还可以通过系统辨识的方法来推导出传递函数，从而进行参数的精确计算。

模糊自整定pid控制及其在过热汽温系统中的应用

模糊自整定pid控制及其在过热汽温系统中的应用一、什么是PID控制？PID控制，听着是不是有点复杂？其实说白了，它就是一种用来调节温度、压力、速度等各种参数的控制方法。

想象一下你开车，车速快了你就踩刹车，慢了你就加油。

PID控制器就像是你在开车时的“智能助手”，通过感知当前状态，决定该加油还是刹车，目的是保持一个“合适”的状态。

P是比例，I是积分，D是微分，它们分别代表着不同的调节方式。

用简单的语言来说，比例是“你离目标有多远，我就调整多少”，积分是“之前的误差积累了，得补偿一下”，微分是“我得看一下当前的变化，提前做点预判”。

这三者结合起来，就能在各种系统中保持稳定，避免大起大落。

二、什么是模糊自整定PID？你可能会问了，那模糊自整定PID控制又是个啥？别急，听我慢慢道来。

咱们刚才说的PID控制，其实是有一个问题的：它在面对一些变化复杂、环境不确定的情况下，表现得有些力不从心。

比如说，有时候温度过高或者过低，控制器的反应就可能不那么灵敏，这时调整起来就得靠“调参”了。

而模糊自整定PID就像是一个聪明的助手，它能根据实时情况自我调整参数，避免我们一成不变地去调。

你想想，生活中如果啥事都得靠死记硬背，那多累啊！而这个模糊控制就是让系统自己动脑子，自己去判断该调整多少，挺省心的不是？这就像你去吃火锅，锅底味道太咸了，你可能会想加点水，但水加多了又不行，那怎么办呢？模糊自整定PID就能根据你的锅底“咸”的程度，自动调整“加水”的量，做到恰到好处。

简而言之，它给PID加了“智慧”，使得控制更加灵活、精准。

三、模糊自整定PID在过热汽温系统中的应用过热汽温系统，听起来像是个高大上的东西，但实际上它就是蒸汽锅炉中一个至关重要的部分，主要用来调节蒸汽温度。

咱们的生活中，很多地方都离不开蒸汽，像发电、工业生产、甚至取暖等，都有它的身影。

这个系统呢，其实也面临着一个大难题，那就是温度的控制非常关键，一旦出现波动，就可能会引发一连串的麻烦。

模糊 PID 自整定

模糊PID自整定控制算法简单理解模糊控制PID的参数自调整原理：CPU根据系统偏差（偏差＝给定－反馈），和偏差变化率（偏差变化率＝当前周期偏差－上周期偏差）查询相应的模糊控制表，得到Kp，Ki，Kd三个参数的整定值，然后进行PID运算，真正的运用到实际中也就是一张模糊控制查询表，然后就是查表了，也很简单，关键是表的建立还有专家经验的问题等。

单片机模糊PID自整定控制算法的实现及仿真作者：冯桂宁蒋翔俊引言由于液压伺服系统的固有特性(如死区、泄漏、阻尼系数的时变性以及负载干扰的存在)，系统往往会呈现典型的不确定性和非线性特性。

这类系统一般很难精确描述控制对象的传递函数或状态方程，而常规的PID控制又难以取得良好的控制效果。

另外，单一的模糊控制虽不需要精确的数学模型，但是却极易在平衡点附近产生小振幅振荡，从而使整个控制系统不能拥有良好的动态品质。

本文针对这两种控制的优缺点并结合模糊控制技术，探讨了液压伺服系统的模糊自整定PID控制方法，同时利用MA TLAB软件提供的Simulink和Fuzzy工具箱对液压伺服调节系统的模糊自整定PID控制系统进行仿真，并与常规PID控制进行了比较。

此外，本文还尝试将控制系统通过单片机的数字化处理，并在电液伺服实验台上进行了测试，测试证明：该方法能使系统的结构简单化，操作灵活化，并可增强可靠性和适应性，提高控制精度和鲁棒性，特别容易实现非线性化控制。

1、模糊PID自整定控制器的设计本控制系统主要完成数据采集、速度显示和速度控制等功能。

其中智能模糊控制由单片机完成，并采用规则自整定PID控制算法进行过程控制。

整个系统的核心是模糊控制器，A T89C51单片机是控制器的主体模块。

电液伺服系统输出的速度信号经传感器和A／D转换之后进入单片机，单片机则根据输入的各种命令，并通过模糊控制算法计算控制量，然后将输出信号通过D／A转换送给液压伺服系统，从而控制系统的速度。

该模糊控制器的硬件框图如图1所示。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

模糊PID 参数自整定设被控对象为ss s s G P 1047035.87523500)(23++=采样时间为1ms ，采样模糊PID 控制进行阶跃响应，在第300个采样时间时控制加1.0的干扰，相应的响应结果如下图：Ki 的录属度函数Kp 的录属度函数e的录属度函数ec的录属度函数下面是系统在外界有干扰输入时普通PID和模糊PID参数自整定控制的阶跃响应曲线：. 从上面的仿真图可以看出，经过模糊PID参数自整定后，在外界干扰输入时，可以得到很好的控制效果。

下面是PID参数的整定曲线：.Kp的自整定调整Ki的自整定调整Kd的自整定调整程序文本：%Fuzzy Tunning PID Controlclear all;close all;a=newfis('fuzzpid');a=addvar(a,'input','e',[-3,3]); %Parameter ea=addmf(a,'input',1,'NB','zmf',[-3,-1]);a=addmf(a,'input',1,'NM','trimf',[-3,-2,0]);a=addmf(a,'input',1,'NS','trimf',[-3,-1,1]);a=addmf(a,'input',1,'Z','trimf',[-2,0,2]);a=addmf(a,'input',1,'PS','trimf',[-1,1,3]);a=addmf(a,'input',1,'PM','trimf',[0,2,3]);a=addmf(a,'input',1,'PB','smf',[1,3]);a=addvar(a,'input','ec',[-3,3]); %Parameter eca=addmf(a,'input',2,'NB','zmf',[-3,-1]);a=addmf(a,'input',2,'NM','trimf',[-3,-2,0]);a=addmf(a,'input',2,'NS','trimf',[-3,-1,1]);a=addmf(a,'input',2,'Z','trimf',[-2,0,2]);a=addmf(a,'input',2,'PS','trimf',[-1,1,3]);a=addmf(a,'input',2,'PM','trimf',[0,2,3]);a=addmf(a,'input',2,'PB','smf',[1,3]);a=addvar(a,'output','kp',[-0.3,0.3]); %Parameter kp a=addmf(a,'output',1,'NB','zmf',[-0.3,-0.1]);a=addmf(a,'output',1,'NM','trimf',[-0.3,-0.2,0]);a=addmf(a,'output',1,'NS','trimf',[-0.3,-0.1,0.1]);a=addmf(a,'output',1,'Z','trimf',[-0.2,0,0.2]);a=addmf(a,'output',1,'PS','trimf',[-0.1,0.1,0.3]);a=addmf(a,'output',1,'PM','trimf',[0,0.2,0.3]);a=addmf(a,'output',1,'PB','smf',[0.1,0.3]);a=addvar(a,'output','ki',[-0.06,0.06]); %Parameter ki a=addmf(a,'output',2,'NB','zmf',[-0.06,-0.02]);a=addmf(a,'output',2,'NM','trimf',[-0.06,-0.04,0]);a=addmf(a,'output',2,'NS','trimf',[-0.06,-0.02,0.02]);a=addmf(a,'output',2,'Z','trimf',[-0.04,0,0.04]);a=addmf(a,'output',2,'PS','trimf',[-0.02,0.02,0.06]);a=addmf(a,'output',2,'PM','trimf',[0,0.04,0.06]);a=addmf(a,'output',2,'PB','smf',[0.02,0.06]);a=addvar(a,'output','kd',[-3,3]); %Parameter kpa=addmf(a,'output',3,'NB','zmf',[-3,-1]);a=addmf(a,'output',3,'NM','trimf',[-3,-2,0]); a=addmf(a,'output',3,'NS','trimf',[-3,-1,1]); a=addmf(a,'output',3,'Z','trimf',[-2,0,2]);a=addmf(a,'output',3,'PS','trimf',[-1,1,3]); a=addmf(a,'output',3,'PM','trimf',[0,2,3]);a=addmf(a,'output',3,'PB','smf',[1,3]);rulelist=[1 1 7 1 5 1 1;1 2 7 1 3 1 1;1 3 62 1 1 1;1 4 62 1 1 1;1 5 5 3 1 1 1;1 6 4 42 1 1;1 7 4 4 5 1 1;2 1 7 1 5 1 1;2 2 7 13 1 1;2 3 6 2 1 1 1;2 4 53 2 1 1;2 5 53 2 1 1;2 6 4 43 1 1;2 734 4 1 1;3 1 6 14 1 1;3 2 6 2 3 1 1;3 3 6 3 2 1 1;3 4 5 3 2 1 1;3 54 4 3 1 1;3 6 3 5 3 1 1;3 7 3 54 1 1;4 1 6 2 4 1 1;4 2 6 2 3 1 1;4 35 3 3 1 1;4 4 4 4 3 1 1;4 5 3 5 3 1 1;4 6 2 6 3 1 1;4 7 2 6 4 1 1;5 1 5 2 4 1 1;5 2 5 3 4 1 1;5 3 4 4 4 1 1;5 4 3 5 4 1 1;5 5 3 5 4 1 1;5 6 2 6 4 1 1;5 7 2 7 4 1 1;6 1 5 47 1 1;6 2 4 4 5 1 1;6 3 3 5 5 1 1;6 4 2 5 5 1 1;6 5 2 6 5 1 1;6 6 27 5 1 1;6 7 1 7 7 1 1;7 1 4 4 7 1 1;7 2 4 4 6 1 1;7 3 2 5 6 1 1;7 4 2 6 6 1 1;7 5 2 6 5 1 1;7 6 1 7 5 1 1;7 7 1 7 7 1 1];a=addrule(a,rulelist);a=setfis(a,'DefuzzMethod','mom');writefis(a,'fuzzpid');a=readfis('fuzzpid');%PID Controllerts=0.001;sys=tf(5.235e005,[1,87.35,1.047e004,0]); dsys=c2d(sys,ts,'tustin');[num,den]=tfdata(dsys,'v');u_1=0.0;u_2=0.0;u_3=0.0;y_1=0;y_2=0;y_3=0;x=[0,0,0]';error_1=0;e_1=0.0;ec_1=0.0;kp0=0.40;kd0=1.0;ki0=0.0;for k=1:1:500time(k)=k*ts;rin(k)=1;%Using fuzzy inference to tunning PIDk_pid=evalfis([e_1,ec_1],a);kp(k)=kp0+k_pid(1);ki(k)=ki0+k_pid(2);kd(k)=kd0+k_pid(3);u(k)=kp(k)*x(1)+kd(k)*x(2)+ki(k)*x(3);if k==300 % Adding disturbance(1.0v at time 0.3s)u(k)=u(k)+1.0;endif u(k)>=10u(k)=10;endif u(k)<=-10u(k)=-10;endyout(k)=-den(2)*y_1-den(3)*y_2-den(4)*y_3+num(1)*u(k)+num(2)*u_1+num( 3)*u_2+num(4)*u_3;error(k)=rin(k)-yout(k);%Return of PID parameters%u_3=u_2;u_2=u_1;u_1=u(k);y_3=y_2;y_2=y_1;y_1=yout(k);x(1)=error(k); % Calculating Px(2)=error(k)-error_1; % Calculating Dx(3)=x(3)+error(k); % Calculating Ie_1=x(1);ec_1=x(2);error_2=error_1;error_1=error(k);endshowrule(a)figure(1);plot(time,rin,'b',time,yout,'r'); xlabel('time(s)');ylabel('rin,yout');figure(2);plot(time,error,'r');xlabel('time(s)');ylabel('error');figure(3);plot(time,u,'r');xlabel('time(s)');ylabel('u');figure(4);plot(time,kp,'r');xlabel('time(s)');ylabel('kp');figure(5);plot(time,ki,'r');xlabel('time(s)');ylabel('ki');figure(6);plot(time,kd,'r');xlabel('time(s)');ylabel('kd');figure(7);plotmf(a,'input',1);figure(8);plotmf(a,'input',2);figure(9);plotmf(a,'output',1);figure(10);plotmf(a,'output',2);figure(11);plotmf(a,'output',3);plotfis(a);fuzzy fuzzpid.fis。
