GZDCZDC-1A-0-004 受电弓碳滑板更换
GZDC/Z/DC-1A-0-004DSI2Bቯࣅޱᔝኀ!ᔫጓᒎࡴၗ!受电弓碳滑板更换ਓᒳࣅޱࣤ!3123ฤ:Ꮬ5྇!!编号：GZDC/Z/DC-1A-0-004版本：B0修程：临修周期：临修系统：牵引供电系统CRH1A型动车组临修作业指导书 部件：受电弓维修项目：受电碳滑板更换作业人员：2人 作业时间：30分钟参考资料：《CRH1A型动车组随车资料》《CRH1型系列动车组一、二级检修作业办法》(运装客车〔2011〕221号)安全防护及注意事项：1．作业前确认车组的停放制动已可靠施加，防护信号已设置；2．在上车顶以前确保接触网已断电，滤波电容器已放电10分钟；3．佩戴好防护用品，注意车顶防滑；4. RC滤波器温度可能达到100℃，防止烫伤；5. 列车等级：E3。
版次 更改原因 涉及页面编制 审核 批准 发布日期 A/0 初始版 全部 钟建波王晓东曾旗 2012.09.04作业项目 受电弓碳滑板更换作业人员 3人CRH1A 型动车组临修作业指导书作业时间30分钟序号作业步骤作业程序及标准作业图示1零件外形图1. 底架组装2. 阻尼器3. 升弓装置4. 下臂组装5. 弓装配6. 下导杆7. 上臂组装8. 上导杆9. 弓头 10. 碳滑板 (带翼片)2更换受电弓碳滑板 1.移开压缩空气连接管(2； 2.拧下固定每条滑板的四个M8螺母，取下滑板；3.在滑板接触面涂导电接触脂；4.用带弹簧垫圈(1)的M8螺母安装新的滑板；5.安装ADD 气管(2)。
6.保证滑板是水平的，且相互无应力；7.安装气管与滑板进气接头的压紧螺母力矩要求(扭矩≤ 3 Nm）；8.M8螺母的扭矩为15Nm。
受电弓碳滑板图1 带垫圈的M8螺母2 压缩空气连接（ADD 系统）3 试验用接头 4托架接触面作业项目 受电弓碳滑板更换作业人员 3人CRH1A 型动车组临修作业指导书作业时间30分钟序号作业步骤作业程序及标准作业图示3升弓试验并检漏用检漏剂对更换后的碳滑板进行检漏。

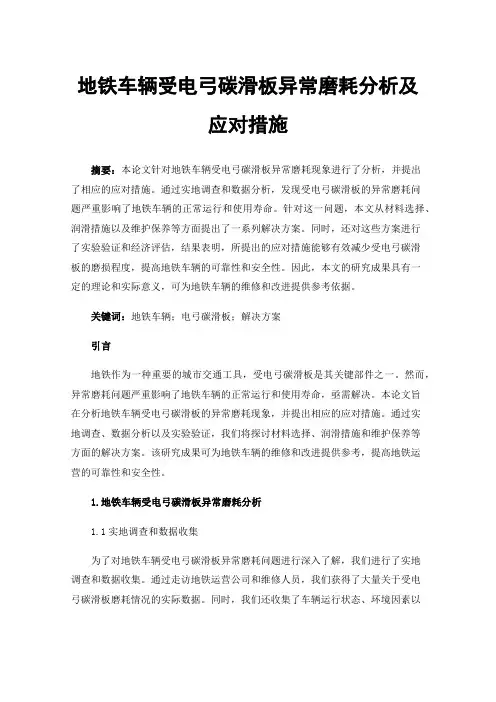

地铁车辆受电弓碳滑板异常磨耗分析及应对措施
