远红外线低温辐射电热膜采暖工程

远红外线低温辐射电热膜
采暖工程
设
计
施
工
方
案
项目名称：都市村庄
编制单位哈尔滨乔圣暖通设备有限公司
编制日期：2011年12月18日
电热膜技术参数
原装进口韩国采暖株式会社生产的第5代远红外低温电热膜，通过了国际环保认证，国际质量体系ISO9001认证，PC电源安全节能认证，美国UL产品安全性测评认证,，欧盟CE认证等。

厂家可根据甲方设计图纸，生产出适合设计要求的电热膜，（220w/m2，200w/m2 ，180w/m2 160w/m2等）达到使用过程中最大节能的目的。

电热膜正常工作温度为-30 度--+80度以下，使用寿命为50年以上。

使用电压为220V （50-60赫兹）本产品在正常条件下施加3750V,50HZ电压1min不出现击穿和闪络现象。

产品绝缘电阻达到500兆欧（国家标准要求50兆欧以上）
各种指标均完全达到或超过国家标准。

通用电热膜宽度规格有30cm，50cm，80cm和100cm。

安全使用长度50cm—10m 80cm—6m 100cm-5m。

施工方案
报送单位；哈尔滨乔圣暖通设备有限公司
联系方式；0451--88992287
电子邮件；yhpfr816@
联系人；于春瑞
工程地点；
工程概况；建筑标准为65%节能建筑，建筑面积5万平方，设计室内空间温度20度以上本工程参照国家住房和城乡建设部《低温辐射电热膜采暖技术规程》标准草案（吉林省地方标准）
设计
1 低温辐射电热膜采暖系统的供电负荷应由计算确定。

敷设于地面的电热膜有效发热表面上单位面积功率宜小于200W/m²，在正常工作条件下工作直至建立稳定工作状态时，其表面的温度不应超过50度
2 低温辐射电热膜采暖系统的电热膜一般应铺设在地面，特殊情况也可铺设在墙面。

铺设电热膜的地（墙）面表面平均温度值一般为25~35℃，最高不应超过42℃。

3 低温辐射电热膜采暖系统的设计，应满足采暖和配电系统的设计要求。

4 低温辐射电热膜采暖系统工程施工图应由有建筑工程设计资质的设计单位进行设计，设计文件的内容和深度，应符合下列要求：
1 施工图设计文件应包括图纸目录、设计说明、电热膜及温控装置布置平面图、配电线路布置平面图、系统图、地（墙）面构造示意图等内容；
2 设计说明中应详细说明采暖室内、外计算温度、配电方案、
电热膜技术数据、规格；标明使用的具体条件，如工作温度、工作电压、电力负荷以及绝热材料的性能参数等；
3 平面图中应给出电热膜的布置形式，标明电热膜的计算数量和伸缩缝位置等
采暖热负荷的计算
1 电热膜采暖设计热负荷计算应符合国家标准《采暖通风与空气调节设计规范》B50019的有关规定。

2 计算全面地面辐射电热膜采暖系统的热负荷时，室内计算温度的取值应比对流采暖系统的室内计算温度低2℃，或取对流采暖系统计算总热负荷的90%。

3 局部地面辐射电热膜采暖系统的热负荷，可按整个房间全面地面辐射电热膜采暖所算得的热负荷乘以该区域面积与所在房间面积的比值，在下表中所规定的附加系数确定。

局部地面辐射电热膜采暖热负荷的附加系数
4 进深大于6米的房间，宜以距外墙6米为界分区，分别计算采暖热负荷和进行电热膜的布置。

5 敷设电热膜的建筑地（墙）面，可不计算地（墙）面的传热损失。

6 计算地面辐射电热膜采暖系统的热负荷时，层高不超过3.6米时可不考虑高度附加
电热膜采暖系统电气设计
1 低温辐射电热膜采暖系统的电气设计应符合国家现行标准《低压配电设计规范》GB50054和《民用建筑电气设计规范》JGJ16等规范中的相关规定。

2 低温辐射电热膜采暖系统应采用电压等级为220V/380V的交流供电方式。

每户一般为单相供电，当电力负荷大于10KW时，宜采用220V/380V三相供电方式。

3 电热膜采暖系统供电系统设计应考虑建筑物性质、用电负荷大小等因素：
1 电热膜采暖配电干线和照明配电干线宜单独设置，当负荷较小时，可将采暖和照明用电负荷配电干线统一考虑；
2 每个电热膜采暖用户应单独设置计量装置。

3 电热膜的末端配电线路除应设置过载、短路保护外，还应设置剩余电流保护和电热膜局部过热保护装置。

4 每个房间宜为一个温控回路，每个温控回路单相供电负荷应根据温控器负荷能力确定，一般不宜大于3KW，每个温控回路可带几组电热膜。

一电热膜的布置;
1电热膜布置应考虑不被家具等覆盖或遮挡，尽量布置在靠近工作、学习或活动区。

一般布置在房间中部和靠门处，距墙壁要求留有一定的距离以备用户放置落地家具。

.2电热膜应分组布置，与室内墙面及设施的最小距离应符合以下的要求;。

当卫生间电热膜布置有困难时可铺设在无管道、无遮挡的侧墙上或铺设无辐射ptc发热电缆.
二材料
1低温辐射电热膜采暖系统中所用的材料，应符合国家相关标准及设计、施工的相关要求，并应具有检验合格证书。

2隔热材料应采用耐温75℃以上、导热系数较小、难燃或不燃、具有足够承载能力的材料，且不宜含有殖菌源，不得有散发异味及可能危害健康的挥发物。

3低温辐射电热膜采暖工程中采用的挤塑聚笨乙烯泡沫塑料（XPS）板材，其性能指标应符
《低温辐射电热膜》标准，并应经质量监督检验部门检验合格
5电热膜采暖系统连接电热膜的导线应符合国家有关标准。

6电热膜采暖系统选用周可编程双温双控型温控器，且具有故障自检功能，并应符合国家有关标准
三施工
1电热膜敷设安装施工前应具备下列条件
（1）设计图纸及其它技术文件齐备
（2）有完善的施工组织设计和施工方案，并已完成技术交底，施工人员必须经过该项目技术培训
（3）施工现场具有供水和供电条件，有材料堆放临时设施
（4）建筑物内墙抹灰完工，地面工程结束并清理干净，外窗、外门已安装完毕，厨房、卫生间管线工程结束并已验收合格；
（5）电热膜电源配电箱就位，相关电源及各分支回路管线预埋工程结束
（6）施工过程中，应防止电热膜与有腐蚀性的化学物质接触。

环境温度不宜低于5℃（7）施工结束后，应按户绘制电热膜、管线和地温传感器等装置安装位置的竣工图。

2隔热层的铺设
（1）隔热层采用挤塑聚笨乙烯泡沫塑料（XPS）板材时，铺设应平整，接合缝隙不应大于3mm，并用发泡胶将缝隙灌实后，用胶带互相连接固定。

四面紧贴房间墙壁时，接合缝隙不应大于5mm，并用发泡胶将缝隙灌实。

（2）直接与土壤接触或有潮湿气体侵入的地面，在铺设隔热层之前应先铺一层防潮层
3电热膜及感温、过热保护装置的安装
1按照设计图铺设电热膜，电热膜应正面朝上铺设。

电热膜上下两面应铺设0.40mm以上厚
的聚乙烯（PE）膜保护，以避免电热膜在找平层施工过程受到损伤、腐蚀。

2卫生间等潮湿地面上铺设安装时，应在电热膜铺设后另行按设计做好地面防水
3电热膜与导线的连接应牢固、紧密，并应做好防水密封措施，保证电热膜连接无短路、断路和漏电现象。

为了保证安全以上工作在工厂加工完成。

4每个温控器所控制的几组电热膜应设一处感温探头，感温探头距发热体边缘不应小于150mm。

每组电热膜设过热保护装置，动作温度为55℃。

间距为800 mm (距端头400)，每组电热膜至少设一处过热保护装置。

这样就能保证整个地面的过热问题。

用户在使用过程中不小心在电地暖上面放置了保温物体或大件物体时也不会发生意外事故。

如果整个系统没有过热保护系统，只有一个过热保护探头，它只能感受探头周围的温度其他地方感觉不到，当不小心在没有探头的电地暖上面放置了保温物体或大件物体时地面温度不能散发，地面温度会越聚越高，会达到120度以上，这样就会造成烫伤或系统故障，造成事故。

因为现在国内用的隔热材料挤塑板80度以上就会慢慢融化。

电热膜，发热电缆耐温也不超过120度多少。

5为方便将来更换感温探头和过热保护线路，探头线路和过热保护线路应分别敷设在PVC16的阻燃塑料管内。

管路的一端与就近墙上距地300的暗装接线盒相连，之后通过管路与温控器相连，感温探头管路另一端切口向上（或向下），切口面对电热膜方向，并用胶带封口、固定。

6全部电热膜线路安装结束后，应进行现场检测，工程完工后把电热膜布置图交给用户，以便用户了解各房间电热膜布置的详细位置。

4找平层和面层的施工
1电热膜安装、检测完毕后，可在电热膜上方铺设无纺布保护层后直接铺设0.8~1.2 mm厚地热专用复合地板。

2电热膜安装、检测完毕后，用水泥砂浆或细石混凝土找平后铺设面层材料
找平层应按如下各项要求进行施工：
（1）在电热膜保护层上方铺设镀锌低碳钢丝网，之后铺设25~30mm厚水泥砂浆或C15细石混凝土找平层；
（2）钢丝网之间要焊接或绑扎，并与电源PE线绑扎连接。

（3）面层施工应符合土建施工的各项要求
（4）面层施工时，不得剔、凿、割、钻和钉找平层，不得向找平层内楔入任何物件。

（5）伸缩缝的设置应符合下列规定:
1 当地面面积超过30m²或边长超过6米时，应按不大于6米间距设置找平层伸缩缝，伸缩缝宽度不应小于8mm。

伸缩缝宜采用高发泡聚乙烯泡沫塑料或内满填弹性膨胀膏。

2 瓷砖、花岗岩在与内外墙、柱等垂直构件交接处，应留10 mm宽伸缩缝；木地板铺设时，
应留不小于14 mm的伸缩缝。

3 瓷砖、花岗岩面层施工时，在伸缩缝处宜采用干贴。

5 温控器安装
1土建及其它工程完工之后，按设计图纸确定的位置安装温控器，温控器应安装在无遮挡
或无阳光直射的墙上，安装高度一般为1.3~1.4米，并应与室内电灯开关同一高度
2温控器安装在暗盒内，盒的四周不应有空隙，温控器安装后
应端正，并紧贴墙面。

1温控器应按说明书的要求接线，并应复核温控器的负载能力。

6 线路敷设
1电热膜采暖系统的配电线路敷设施工应符合国家标准《建筑电气工程施工质量验收规范》(GB50303)中的相关规定。

2电热膜采暖系统配电导线应分颜色使用：
相线-----与本户电源颜色一致
N线-----蓝色绝缘导线
PE线-----黄绿相间色绝缘导线
3，电源线路、感温探头线路和过热保护线路敷设在找平层内
4电热膜感温探头线路和过热保护线路敷设在电热膜中心线位置
7 电气安全
1 加工过程中保证电热膜及连接线路完好无损，其导电部分严禁外露。

2 保证钢丝网之间及钢丝网与电源PE线之间的可靠连接，并形成等电位连接。

3 应校验电热膜的绝缘电阻及功率值，保证满足设计规定要求，之后进行通电试验，检查电热膜的发热效果及回路电流，如发现异常，应立即切断电源，并做相应处理。

8 安全施工
1 严禁在电热膜铺设区域内进行钻孔及其他可能破坏电热膜的行为。

2 装修时应将温控器封严，以免灰尘或沙土落入。

3 电热膜敷设过程中严禁有焊接及其它明火作
4 施工人员必须穿软底鞋。

四检验与调试；
1 使用500V摇表检测电热膜系统的绝缘电阻，阻值不小于3MΩ。

2 阶段检测
（1）电热膜连接完毕后，应检测电热膜的绝缘电阻及功率值，并检验隔热层的厚度、材料性能、铺设是否符合设计要求，检验电热膜和线路敷设是否符合规定；
（2）找平层施工后，经48小时养护后，应进行绝缘测试。

（3）送电检验
电热膜采暖系统施工结束并检验合格后，可进行送电检验。

并用红外温度测控仪测试，检验系统是否工作正常。

(4) 应按温控器使用说明书进行调试。

(5) 辐射地面温度达到稳定后，敷设电热膜区内任何一点的最
高温度，不应超过42℃，并做好记录
五验收
1电热膜安装进行阶段检验和竣工验收。

阶段检验由施工单位会同监理和建设单位进行，竣工验收由建设单位组织施工、监理、设计和有关单位进行。

并应做好记录、签署文件、立卷归档。

2 电热膜系统安装结束并经检验合格后，应进行送电试验。

3 送电试验运行正常后进行组织竣工验收。

4 电热膜采暖系统未经验收合格，严禁交付运行使用

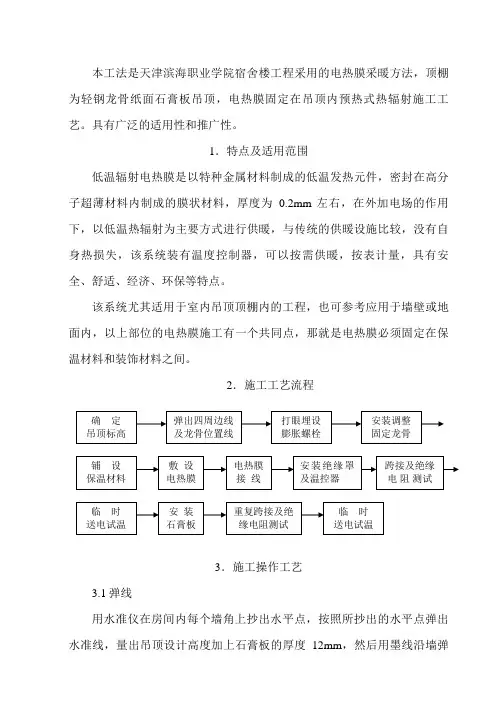

六施工顺序
1 建筑物内部施工均已结束，地面基层表面平整度已达要求。

平整度要求：1m靠尺检查，高低差≯8㎜。

地面平整、干净、没有死角，地面没有大于Φ5㎜以上的杂物。

2建筑内已按设计要求及《建筑电气工程施工质量验收规范》完成相应的电地暖系统配电箱、温控器预埋暗盒、温控器下方离地面30cm高的墙面预埋接线盒及系统配线并验收合格。

电取暖采用独立回路并每户不少于3组的带漏电保护装置的双极开关的独立回路
3（1）铺设保温层（2）安装PVC阻燃管及过热保护系统（3）铺设反射膜（4）铺设电热膜（5）铺设保护层（6）连接电地暖线路及安装温控器。

（7）调试整个系统（8）安装面层（9）调试整个系统
（施工人员必须按照亨国电暖施工手册进行安装）
七保修
（1）在电热膜地暖正常工作条件下，电热膜地暖包修10年，终身维修。

正常使用寿命50年以上。

（2）温控器部分正常工作条件下包修3年。

（3）当天事当天解决
（4）以下原因不在保修之内。

a.人为因素破坏电热膜系统的
b.长期泡水引起的系统故障和外力破坏电热膜外观的
c.温控器使用不当引起的故障
d.没有按照注意事项使用造成的故障
e.用户自己改动线路、拆装温控器造成的故障
f.外观损坏的温控器
（5）甲方原因造成的故障按成本价收取维修费用
（6）质量保证期后，乙方负责提供终身产品维护，按成本价收取维护费用。

因不可抗力乙方无法继续提供产品技术与维护时，乙方有义务向甲方提供相关技术文件及相关配件供应商信息。

八工期
哈尔滨乔圣暖通设备有限公司施工工艺先进，前期工作在工厂完成，所以只要准
备充分一天完成几千平方没有问题。

（不包括调试部分）
哈尔滨乔圣暖通设备有限公司研究国内外先进技术，在材料使用和施工工艺上达到了国内外先进水平。

我们可以根据甲方的要求做高中低档的电地暖系统。

（附；哈尔滨乔圣暖通设备有限公司施工手册）
