硅藻土板框过滤机

BASG硅藻土板框糖浆过滤机

使

用

说

明

书

高邮市通宇轻工机械有限公司

目录

一、产品简介

二、型号表示

三、产品示意图

四、主要技术参数

五、主要结构

六、工作原理

七、安装、运行

八、停机

九、清洗

十、维修保养故障排除

十一、过滤原理图

十二、滤板、滤框、纸板安装图

十三、易损件明细表

BASG/600硅藻土板框糖浆过滤机一、简介:

BASG4/600-N硅藻土板框过滤机是继我公司销售LZG系列叶滤机的基础上，根据用户的要求，我公司技术部门参照德国进口样式而设计的一种新产品。该产品主要适用于糖浆、果汁、茶饮料、果酒、啤酒、医药、化工等液体过滤。该设备具有结构简单、性能稳定可靠、操作方便、节能效果明显等特点。

二、产品型号及名称:

1、产品型号

B A S G 4 / 600 - N

耐蚀钢

框外尺寸

过滤面积

手动压紧

过滤机

板框式

硅藻土

2、产品名称

硅藻土板框式过滤机

四、主要技术参数：

最大流量：4t/h

板框尺寸：600x600（mm）

最大工作压力：0.60（MPa）

过滤面积：12㎡

分离精度：0.4～0.6（EBC）

五、主要结构

本机主要结构由过滤系统和添加装置所组成：

1、过滤系统

过滤系统主要由止推板、压紧板、拉杆、尾架、支座、滤板、滤框、压力表装置、排出阀门、手动液压压紧装置等部件组成。（1）、止推板、拉杆、尾架、支座组成一个机架，主要支承所有滤框、滤板，同时亦承受液压压紧时的轴向拉力和过滤时所有重力；（2）、前后端板、滤框及滤板是本机的主要部件之一，垂直安装于两拉杆上，配上滤布或纸板，涂上硅藻土，即可组成若干个过滤单元；

（3）、压力表装置，附有视镜和排气阀，既可观察进、出口滤液的清亮度，又能直观进、出口压力和排气放气。

2、添加装置

添加装置主要由搅拌筒、输液泵和计量泵等组成。

（1）搅拌筒用来搅拌混合液；

（2）输液泵用来输送被滤液和混合液用；

（3）计量泵用来添加混合液用。

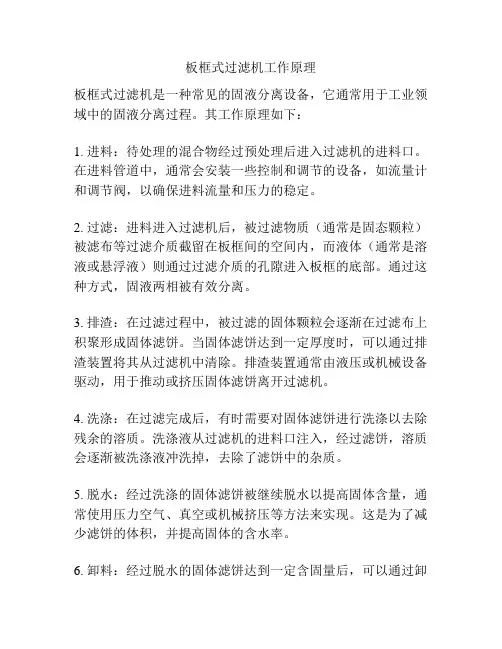

六、工作原理：

本机是由若干个过滤单元组成，而每个过滤单元是由滤板、滤框、滤布（或纸板）构成，滤布（或纸板）夹于板框之间作为吸附过滤介质—硅藻土的支承板。过滤前，先涂好预涂层，即先将含有一定数量

的硅藻土混合液用泵以一定压力输入机内的各过滤单元，并进行流动循环，以产生压差，使硅藻土较均匀地吸附于滤布（或纸板）表面，形成了过滤层（预涂层），过滤时，被滤液经泵的压力输入机内，分别流如各过滤单元，通过硅藻土过滤层及滤布（或纸板）截留了被滤液中的残余物，而滤后的清液再由各过滤单元集于一起，从清液管流出机外，从而达到净化之目的。

七、安装、运行

1、安装

本机需安装在一块平整、坚实且便于操作和清洗的工作场地，具体安装步骤如下：

a、先将止推板、尾架、拉杆等部件组装成为一体，调至水平，并

安装好各支座。

b、分别安装液压装置及压紧板，接通各液压油路，并使液压装置

处于松开状态。

c、安装前后端板以及所有滤板、滤框，并装好各密封圈、垫、其

方法参见下图

d、安装纸板，先将纸板用清水浸湿，然后按纸板的折痕折叠，正

面（较光滑面）朝里（参见下图），最后从止推板端依次装挂在滤板上，并以压紧力压紧滤板。

e、将添加装置安装于靠近过滤系统进出口处的地面上，并接通所

有管道。

2、运行

（1）运行前的准备工作

a、过滤前先检查过滤系统及各管道是否完好；

b、滤板、滤框排列次序和纸板的挂法是否正确；

c、启动过滤机输液泵，打开进出水阀，输入冷清水，清洗过滤机，然后进85-90℃热水，进行杀菌20-30分钟。

d、杀菌后输入冷清水，将热水顶出至过滤机冷却为止，同时将过滤机上部四个排气阀打开，排尽空气。

（2）预涂

该硅藻土板框压滤机可分两次预涂，第一次预涂用粗土，水土比为8：1，用量在0.5-0.65kg/m²

具体方法与步骤如下：

a、第一次预涂：根据过滤面积，计算出硅藻土（粗）用量，按水土比例向搅拌筒加入足够的预涂用水，然后启动搅拌器加入硅藻土，待混合液搅拌均匀后，起动输液泵，打开进出口阀和大循环，大约5-10分钟，保持机内压力稳定在0.2Mpa左右，压差

0.05Mpa，使硅藻土在机内基本行成预涂层（从视镜中可判别），接着转换大、小循环阀，小开、大关，同步进行，开始小循环（机内循环）。

b、第二次预涂，利用以上小循环时间，向搅拌筒内加入足够的细土，进行搅拌，等混合液搅拌均匀后，又开始转换大、小循环阀，大开、小关，即转向大循环，大约5-10分钟以后，再转为小循环（方法同上），至视镜全部出现清液，预涂即为结束，可转入

过滤，过滤前可借用二次小循环时间，做好硅藻土添加的配比工作（按实际情况配制），一般硅藻土的粗细比为1：1，水土比为10：1，以便待用。

（3）过滤

同步打开进液阀和排水阀，关闭小循环阀，开始过滤并不断从滤机出口的取样阀处，抽样检验，直至抽样合格（浊度值

0.4-0.6EBC），便立即打开进液阀，关闭排水阀，转为正常过滤。

（4）硅藻土添加

随着过滤一开始，就马上启动计量泵，并根据实际流量，调整好添加量，一般为1～1.2kg±/t(以啤酒为例其他液体添加量稍有不同）。

（5）注意事项

整个滤程应注意以下几点：

a、始终把握住硅藻土的适量添加，并根据过滤压力的上升快慢作

适当的调整，切不可终断；

b、滤机出口压力一般应保持基本不变，使进口压力逐步上升；

c、突然停电时，应立即关闭所有阀门，切断所有动力电源，若在

较短时间内继续供电，必须先采取小循环一次，待滤液清亮后，方可转入正常过滤；

d、操作人员要随时掌握滤机其最大工作压力不的超过0.60Mpa。

八、停机
