数字示波器物理实验报告示波器的原理及使用

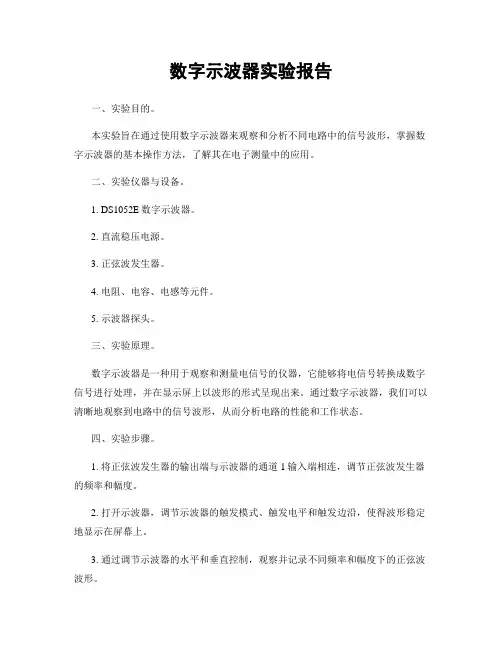

数字示波器实验报告
数字示波器实验报告一、实验目的。
本实验旨在通过使用数字示波器来观察和分析不同电路中的信号波形，掌握数字示波器的基本操作方法，了解其在电子测量中的应用。
二、实验仪器与设备。
1. DS1052E数字示波器。
2. 直流稳压电源。
3. 正弦波发生器。
4. 电阻、电容、电感等元件。
5. 示波器探头。
三、实验原理。
数字示波器是一种用于观察和测量电信号的仪器，它能够将电信号转换成数字信号进行处理，并在显示屏上以波形的形式呈现出来。
通过数字示波器，我们可以清晰地观察到电路中的信号波形，从而分析电路的性能和工作状态。
四、实验步骤。
1. 将正弦波发生器的输出端与示波器的通道1输入端相连，调节正弦波发生器的频率和幅度。
2. 打开示波器，调节示波器的触发模式、触发电平和触发边沿，使得波形稳定地显示在屏幕上。
3. 通过调节示波器的水平和垂直控制，观察并记录不同频率和幅度下的正弦波波形。
4. 将直流稳压电源的输出端与示波器的通道2输入端相连，通过改变电源的输出电压，观察并记录直流信号在示波器上的波形。
5. 接下来，可以通过连接不同的电阻、电容、电感等元件到示波器上，观察并记录它们在不同工作状态下的波形。
五、实验结果与分析。
通过本次实验，我们成功地使用数字示波器观察和分析了不同电路中的信号波形。
在观察正弦波波形时，我们发现随着频率的增加，波形周期变短，频率越高时，波形变得更加密集；而随着幅度的增大，波形的振幅也相应增大。
在观察直流信号波形时，我们发现直流信号呈现为一条水平的直线，其高度与电源的输出电压成正比。
在连接不同元件时，我们可以清晰地观察到它们在不同工作状态下的波形特征，这有助于我们分析电路的性能和工作状态。
六、实验总结。
通过本次实验，我们深入了解了数字示波器的基本操作方法，掌握了观察和分析不同电路中信号波形的技能。
数字示波器作为一种重要的电子测量仪器，在电子科研和工程实践中具有广泛的应用价值，能够为我们提供准确、直观的信号波形信息，帮助我们分析和解决各种电路问题。
示波器实验报告(共7篇)
示波器实验报告(共7篇)一、实验目的1.了解示波器的基本原理和工作原理。
2.掌握示波器在电路测试和故障诊断中的应用。
3.学习示波器的操作方法，掌握各项操作技巧。
二、实验原理示波器是用来观察波形的一种仪器。
它以示波管为核心，通过电子束扫描屏幕，形成比较直观的波形图，实现对信号的观测、测量和分析。
示波器一般有模拟示波器和数字示波器两种，本实验采用数字示波器进行测试。
数字示波器以模拟数字转换技术为基础，是一种精确分析波形的仪器。
它接收被测电路中的信号，经过采样后经过模拟数字转换（ADC）转换成数字信号，同时进行多次采样，得到不同时刻下的波形数据，并将其传输到计算机中进行处理和显示。
数字示波器具有显示快、分辨率高、操作方便等优点，适用于对高频信号进行测量和分析。
三、实验内容1.了解示波器的基本操作方法，包括示波器的输入接口、触发系统、扫描方式、显示控制等内容。
2.使用示波器测量不同频率、振幅的正弦信号，并进行分析。
四、实验步骤与数据分析1.测量正弦波(1)将正弦波信号输入示波器的通道1，选择“正弦波”测量模式。
(2)调整示波器的扫描方式、扫描速率和显示控制，以得到清晰的信号波形。
(3)通过示波器测量正弦波的振幅和频率，得出如下数据：振幅：3V频率：50Hz(4)分析得出，正弦波是具有一定周期性的波形，它的幅度和频率可以通过示波器的测量得到。
在实际电路测试和故障诊断中，正弦波可以用作交流信号的测试，并可以通过触发系统实现高精度数据的采样和分析。
2.测量直流信号电压：5V3.测量矩形波和脉冲信号(3)通过示波器测量矩形波和脉冲信号的各项参数，如上升沿和下降沿时间、占空比等，得到实验数据。
五、实验结果本次实验使用数字示波器测量了不同频率、振幅的正弦信号、直流信号、矩形波信号和脉冲信号。
通过对示波器的操作和分析，得出了对信号波形的各项参数，进一步理解了示波器的原理和工作方式，并掌握了数字示波器的操作和应用技巧。
示波器的使用实验报告
示波器的使用实验报告示波器的使用实验报告「篇一」【实验目的】1、了解示波器显示波形的原理，了解示波器各主要组成部分及它们之间的联系和配合；2、熟悉使用示波器的基本方法，学会用示波器测量波形的电压幅度和频率；3、观察李萨如图形。
【实验仪器】1、双踪示波器 GOS-6021型1台2、函数信号发生器YB1602型 1台3、连接线示波器专用 2根示波器和信号发生器的使用说明请熟读常用仪器部分。
[实验原理]示波器由示波管、扫描同步系统、Y轴和X轴放大系统和电源四部分组成。
1、示波管如图所示，左端为一电子枪，电子枪加热后发出一束电子，电子经电场加速以高速打在右端的荧光屏上，屏上的荧光物发光形成一亮点。
亮点在偏转板电压的作用下，位置也随之改变。
在一定范围内，亮点的位移与偏转板上所加电压成正比。
示波管结构简图示波管内的偏转板2、扫描与同步的作用如果在X轴偏转板加上波形为锯齿形的电压，在荧光屏上看到的是一条水平线，如图图扫描的作用及其显示如果在Y轴偏转板上加正弦电压，而X轴偏转板不加任何电压，则电子束的亮点在纵方向随时间作正弦式振荡，在横方向不动。
我们看到的将是一条垂直的亮线，如图如果在Y轴偏转板上加正弦电压，又在X轴偏转板上加锯齿形电压，则荧光屏上的`亮点将同时进行方向互相垂直的两种位移，其合成原理如图所示，描出了正弦图形。
如果正弦波与锯齿波的周期（频率）相同，这个正弦图形将稳定地停在荧光屏上。
但如果正弦波与锯齿波的周期稍有不同，则第二次所描出的曲线将和第一次的曲线位置稍微错开，在荧光屏上将看到不稳定的图形或不断地移动的图形，甚至很复杂的图形。
由此可见：（1）要想看到Y轴偏转板电压的图形，必须加上X轴偏转板电压把它展开，这个过程称为扫描。
如果要显示的波形不畸变，扫描必须是线性的，即必须加锯齿波。
（2）要使显示的波形稳定，Y轴偏转板电压频率与X轴偏转板电压频率的比值必须是整数，即：fynn=1,2,3, fx示波器中的锯齿扫描电压的频率虽然可调，但要准确的满足上式，光靠人工调节还是不够的，待测电压的频率越高，越难满足上述条件。
示波器的使用实验报告
示波器的使用实验报告示波器的使用试验报告1在数字电路试验中，需要使用若干仪器、仪表观看试验现象和结果。
常用的电子测量仪器有万用表、规律笔、一般示波器、存储示波器、规律分析仪等。
万用表和规律笔使用方法比较简洁，而规律分析仪和存储示波器目前在数字电路教学试验中应用还不非常普遍。
示波器是一种使用特别广泛，且使用相对简单的仪器。
本章从使用的角度介绍一下示波器的原理和使用方法。
1 示波器工作原理示波器是利用电子示波管的特性，将人眼无法直接观测的交变电信号转换成图像，显示在荧光屏上以便测量的电子测量仪器。
它是观看数字电路试验现象、分析试验中的问题、测量试验结果必不行少的重要仪器。
示波器由示波管和电源系统、同步系统、X轴偏转系统、Y轴偏转系统、延迟扫描系统、标准信号源组成。
1.1 示波管阴极射线管(CRT)简称示波管，是示波器的核心。
它将电信号转换为光信号。
正如图1所示，电子枪、偏转系统和荧光屏三部分密封在一个真空玻璃壳内，构成了一个完整的示波管。
1.荧光屏现在的示波管屏面通常是矩形平面，内表面沉积一层磷光材料构成荧光膜。
在荧光膜上常又增加一层蒸发铝膜。
高速电子穿过铝膜，撞击荧光粉而发光形成亮点。
铝膜具有内反射作用，有利于提高亮点的辉度。
铝膜还有散热等其他作用。
当电子停止轰击后，亮点不能马上消逝而要保留一段时间。
亮点辉度下降到原始值的10%所经过的时间叫做"余辉时间'。
余辉时间短于10s为极短余辉，10s1ms为短余辉，1ms0.1s为中余辉，0.1s-1s为长余辉，大于1s为极长余辉。
一般的示波器配备中余辉示波管，高频示波器选用短余辉，低频示波器选用长余辉。
由于所用磷光材料不同，荧光屏上能发出不同颜色的光。
一般示波器多采纳发绿光的示波管，以爱护人的眼睛。
2.电子枪及聚焦电子枪由灯丝(F)、阴极(K)、栅极(G1)、前加速极(G2)(或称其次栅极)、第一阳极(A1)和其次阳极(A2)组成。
它的作用是放射电子并形成很细的高速电子束。
数字示波器的使用实验报告
数字示波器的使用实验报告一、实验目的。
本实验旨在通过使用数字示波器，掌握数字示波器的基本使用方法，了解数字示波器的工作原理，以及数字示波器在电子测量中的应用。
二、实验仪器与设备。
1. 数字示波器。
2. 信号发生器。
3. 示波器探头。
4. 示波器连接线。
三、实验原理。
数字示波器是一种用于观察和测量电信号的仪器，它可以将电信号转换成数字信号进行处理和显示。
数字示波器通过采样、量化和存储等技术，可以准确地显示电信号的波形、频率、幅度等参数。
四、实验步骤。
1. 连接信号发生器，首先将信号发生器的输出端与数字示波器的输入端连接，确保连接正确无误。
2. 打开数字示波器，接通数字示波器的电源，并等待一段时间，直到数字示波器启动完毕。
3. 设置示波器参数，根据实际需要，设置数字示波器的触发方式、时间基准、垂直灵敏度等参数。
4. 调节信号发生器，调节信号发生器的频率、幅度等参数，以产生不同的测试信号。
5. 观察波形，通过数字示波器的屏幕，观察并记录不同信号的波形、频率、幅度等参数。
6. 分析实验数据，根据实验测得的数据，进行波形分析和参数计算，得出实验结论。
五、实验数据与分析。
在本次实验中，我们通过数字示波器对不同频率和幅度的信号进行了测试，得到了如下实验数据：1. 信号频率为1kHz时，波形呈现正弦波，峰峰值为2V。
2. 信号频率为5kHz时，波形呈现方波，峰峰值为4V。
3. 信号频率为10kHz时，波形呈现三角波，峰峰值为3V。
通过对实验数据的分析，我们可以得出以下结论：1. 随着信号频率的增加，波形呈现出不同的特征，正弦波、方波和三角波分别对应不同的频率范围。
2. 信号的幅度变化也会直接影响波形的峰峰值，不同幅度的信号在数字示波器上有明显的区别。
六、实验结论。
通过本次实验，我们深入了解了数字示波器的基本使用方法，掌握了数字示波器的工作原理，并且了解了数字示波器在电子测量中的应用。
同时，我们通过实验数据的分析，得出了信号频率和幅度对波形特征的影响规律，为今后的电子测量工作提供了重要的参考。
《示波器的的原理和使用》物理实验报告
《示波器的的原理和使用》物理实验报告
实验名称: 示波器的原理和使用
实验目的: 通过实验了解示波器的原理和使用方法，掌握使用示波器进行波形显示和测量的技巧。
实验器材: 示波器、函数发生器、电缆、示波器探头。
实验原理: 示波器是一种用来显示电压信号波形的仪器，它能够将电信号转化为可视化的波形。
示波器主要由电子幕管、信号放大器、时间基准及触发电路等组成。
实验步骤:
1. 将函数发生器的输出端与示波器的输入端连接，使用电缆将二者连接起来。
2. 打开函数发生器和示波器，调节函数发生器的频率和幅度。
3. 选择适当的示波器探头，将其连接到示波器的输入端。
4. 调节示波器的触发电路，使波形稳定显示在屏幕上。
5. 调节示波器的水平和垂直缩放，使波形在屏幕上合适地显示出来。
6. 调节示波器的时间基准，选择适当的时间刻度，以观察波形的时间特性。
7. 进行测量，利用示波器测量波形的峰峰值、频率、周期等参数。
实验结果与分析: 使用示波器观察到的波形应与函数发生器输出的波形相一致。
根据示波器上的刻度，可以测量波形的峰峰值、频率和周期等参数。
正弦波的峰峰值即为波峰与波谷之间的电压差值，频率则是波形循环的次数，周期是一个完整循环所用的时间。
实验结论: 示波器是一种重要的电子测试仪器，能够将电压信号转化为可视化的波形，方便观察和测量。
通过本次实验，我学习了示波器的原理和使用方法，掌握了使用示波器进行波形显示和测量的技巧。
数字示波器实验报告
数字示波器实验报告引言：数字示波器是现代电子学、通信工程等领域不可或缺的一种测试仪器。
它以数字信号处理技术为基础，能够准确地显示和分析电路中的信号波形和频谱等特性。
本实验旨在通过对数字示波器的实际操作和原理了解，掌握其使用方法和应用场景。
一、实验目的本次实验的主要目的是：1. 理解数字示波器的基本工作原理和结构；2. 学会使用数字示波器进行信号波形和频谱分析；3. 掌握数字示波器在电路实验中的应用。
二、实验装置与方法1. 实验装置：本次实验所使用的装置包括：数字示波器、信号发生器和待测电路。
2. 实验步骤：（1）连接实验装置：按照实验指导书的要求，正确地连接示波器、信号发生器和待测电路。
（2）设置示波器参数：根据实验要求，调整示波器参数，包括时间和电压的量程、触发模式、采样频率等。
（3）观察波形图：通过调整示波器的触发方式和水平时间基准，观察待测电路产生的波形图，并记录相关数据。
（4）进行频谱分析：通过设置示波器的频谱分析功能，对待测电路产生的信号进行频谱分析，并记录结果。
三、实验结果与分析通过实验操作，观察了示波器显示的不同波形图，并进行了频谱分析。
根据实际测量数据，得出以下结论：1. 波形图分析：通过示波器的触发功能，我们可以观察到电路中的信号波形，包括正弦波、方波等。
根据示波器的缩放和触发设置，我们可以调整波形的幅度和相位，并进行相应的测量与分析。
2. 频谱分析：示波器的频谱分析功能可以帮助我们了解信号的频域特性。
通过选择适当的分辨率和窗口函数，我们可以获取电路产生的信号的频谱图，并进一步分析信号的频谱分布和频率成分。
四、实验总结本次实验通过实际操作和观察，深入了解了数字示波器的基本原理和使用方法，并在实验中掌握了数字示波器的应用技巧。
通过对信号波形和频谱的观察和分析，我们可以更好地理解和评估电路的性能和特性。
数字示波器作为一种重要的测试仪器，在电子学和通信工程等领域具有广泛的应用前景。
通过对数字示波器的学习和实验，我们可以更好地应用该仪器解决实际问题，提高电路设计和调试的效率与精度。
数字示波器使用实验报告
数字示波器使用实验报告
实验名称：数字示波器使用实验。
实验目的：熟悉数字示波器的连接方法和基本操作，掌握数字示波器在电路测试中的应用。
实验器材：数字示波器、示波器探头、直流电源、电阻、电容、接线板等。
实验原理：数字示波器是一种电子测试仪器，可以用来测试电压、电流、频率等电学量，具有一定的信号处理功能。
数字示波器的输入端口可以接入测量对象的信号输出端口，其输出部分通过电视机或计算机等可视设备实现数据的实时显示。
实验步骤：
1.将数字示波器、示波器探头、直流电源、电阻、电容、接线板等设备连接好。
2.将示波器探头的黑色夹子接在电路地线上，将红色夹子接在要测试的电路信号上。
3.打开数字示波器的电源开关，并通过菜单栏或前面板上的按钮选择相应的测量功能。
4.调整数字示波器的时间基和垂直放大系数，使信号可以在屏幕上显示得清晰明亮。
5.如果需要对信号进行处理或分析，可在数字示波器的菜单栏中选择相应的功能，例如FFT分析、自动测量、单波形或双波形显示等。
6.当无需测试时，关闭数字示波器的电源开关，并将示波器探头从电路中取下。
实验结果：通过本次实验，我们掌握了数字示波器的连接方法和基本操作，能够使用数字示波器对电路信号进行快速测试和分析，为电路调试和故障排除提供了有力的手段。
实验结论：数字示波器是一种非常重要的电子测试仪器，在电路测试和调试中起着至关重要的作用，熟练掌握数字示波器的连接和操作方法对于提高我们的实验能力和技能具有重要的意义。
大学物理实验报告示波器的使用
大学物理实验报告示波器的使用引言示波器是一种常用于实验室、工程领域的仪器，用于观察电信号波形的仪器。
在物理实验中，示波器常常被用来测量和显示电压、电流和频率等物理量，能够直观地观察到波形的变化。
本实验将重点介绍示波器的基本原理、操作方法和使用技巧。
一、基本原理示波器主要由示波管、水平和垂直系统以及触发系统组成。
1. 示波管示波管是示波器核心部件，通过控制电子束的运动和偏转，将电信号转化为可视化的波形。
示波管属于真空管，内部有阴极、阳极和偏转板等元件。
当加上适当的电压后，阴极会发射出电子，通过偏转板的控制，电子束会在荧光屏上形成一条亮线。
2. 水平和垂直系统水平和垂直系统分别用于控制示波器的水平和垂直方向上的偏转。
水平系统负责控制时间轴的水平位置和扫描速率，而垂直系统则负责控制信号的垂直放大倍数和偏移量。
3. 触发系统触发系统用于控制示波器何时开始显示电信号。
通过触发电路的设置，可以使示波器在信号达到一定条件时进行显示，以确保波形的稳定性和重复性。
二、操作方法使用示波器需要注意以下几个关键步骤：1. 连接测试电路首先需要将待测信号的电路正确连接到示波器的输入端口。
一般示波器会有不同的通道，根据需要选择合适的通道连接测试电路。
2. 调节垂直和水平控制根据待测信号的幅值范围，调节垂直控制旋钮，使信号的波形适当放大或缩小。
同时，根据信号的频率和时间跨度，调节水平控制旋钮，使波形在示波器的屏幕上完整显示。
3. 设置触发条件根据需要，设置触发条件以确保信号的稳定显示。
可以设置触发电平、触发边沿和触发源等参数，使示波器在信号满足设定条件时开始显示。
4. 观察和分析波形将示波器的时间基准和垂直基准调整到合适的位置后，即可观察到待测信号的波形。
可以通过改变时间和垂直基准的位置，观察不同的波形细节，并对信号进行分析和测量。
三、使用技巧在实际操作示波器时，还有一些常用的技巧可以提高使用效果：1. 选择合适的探头示波器通常配备了多种类型的探头，如10:1和1:1的差分探头、高阻抗探头等。
数字示波器的原理与使用实验报告模板
实验名称：数字示波器的原理与使用批注：学院：机电工程学院专业：机械类姓名：陈典学号：1900100105课号：1920595 组号：一序号：14实验日期：2020年3月11日Mooc测试成绩：教师签名：成绩：第一部分预习报告（实验目的与原理）一、实验目的1.了解示波器的基本结构和基本功能；2.掌握信号发生器、数字示波器的基本使用方法；3.学会用数字示波器测量信号参数；4.学会用数字示波器合成李萨如图形，测量信号的频率；二、实验仪器1.SDS1002X-E数字示波器2.YB1636函数信号发生器3.TFG1005函数信号发生器三、实验原理1.数字示波器的用途：它能把肉眼看不见的电信号变换成看得见的图象，它的核心功能就是为了把被测信号的实际波形显示在屏幕上，以供工程师查找定位问题或评估系统性能2.数字示波器由哪三部分结构组成：(1).取样存储部分(2).系统控制部分(3).读出显示部分三者之间通过数据总线、地址总线和控制总线相互联系和交换信息，以完成各种测试功能。
3.波形显示的原理:使用经典的垂直振动的合成来进行原理演示，假设被测信号是正弦波(其他波形具有类似的物理过程)，用被测信号的波形与作为扫描信号的锯齿波进行垂直振动合成，被测信号施加在y方向上，扫描信号施加在x方向上，用两路信号来控制电子束束斑的运动轨迹，用轨迹图像实现波形的复原被测信号的波形与作为扫描信号的锯齿波进行垂直振动的合成。
4.什么是李萨如图形：两个相互垂直方向上的两个频率成简单整数比的简谐振动所合成的规则的、稳定的闭合曲线，称为李萨如图形。
5.李萨如图形满足的规律：设x方向和y方向的简谐振动的频率分别为f x和f y，李萨如图形在x方向和y方向的切点个数分别为n x和n y_则f xf y =n yn x注：预习报告需在进入实验室前完成，行数、页数不够自行增加第二部分实验记录姓名：学号：课号—组号—序号：座位号：实验日期：四、实验内容1.信号发生器和数字示波器的基本使用2.测量信号的参数要求：（1）YB1636函数信号发生器输出频率为80Hz正弦波；（2）TFG1005函数信号发生器输出频率为80Hz，幅度6V的正弦波；（3）将自动测量和手动测量的数据记录在表9-1中。
示波器 南昌大学 物理实验
南昌大学物理实验报告
课程名称：普通物理实验
实验名称：数字示波器的使用
学院：理学院专业班级：应用物理学152班学生姓名：学号：
实验地点：B211 座位号：26 实验时间：第五周星期四上午10点开始
一、实验目的：
1、了解解示波器各主要组成部分及功能。
熟悉使用示波器的基本使用方法。
2、学会用示波器测量波形的电压幅度和频率。
3、以及熟悉低频信号发射器基本使用方法。
二、实验原理：
利用示波管内电子束在电场或磁场中的偏转，显示电压信号随时间变化波形
1、双踪示波器的原理：
电子开关使两个待测电压信号YCH1和YCH2周期性地轮流作用在Y偏转板，这样在荧光屏上忽而显示YCH1信号波形，忽而显示YCH2信号波形。
由于荧光屏荧光物质的余辉及人眼视觉滞留效应，荧光屏上看到的是两个波形。
当扫描信号的周期与被测信号的周期一致或是整数倍，屏上一般会显示出完整周期的正弦波形。
2、示波器显示波形原理：
如果在示波器的YCH1或YCH2端口加上正弦波，在示波器的X偏转板加上示波器内部的锯齿波，当锯齿波电压的变化周期与正弦电压的变化周期相等时，则在荧光屏上将显示出完整周期的正弦波形。
3、数字存储示波器的基本原理:
f x n y
三、实验仪器：
双踪示波器，信号发生器，探头
四、实验内容和步骤：。
示波器原理与使用实验报告
示波器原理与使用实验报告1. 实验目的。
本实验旨在通过对示波器原理与使用的研究，掌握示波器的基本原理和使用方法，进一步加深对示波器的理解，为今后的实验和工作提供基础支持。
2. 实验仪器。
本次实验所用示波器为Tektronix TDS210数字示波器，其主要技术指标如下：带宽，60MHz。
采样率，1GS/s。
垂直灵敏度，2mV-5V/div。
时间基准，5ns-5s/div。
3. 实验原理。
示波器是一种用来观察电信号波形的仪器，它能够将电信号转换成图像显示出来。
示波器主要由垂直放大器、水平放大器、示波管和触发电路等部分组成。
垂直放大器负责对输入信号进行放大，将微弱的电信号放大成可以观测的波形；水平放大器负责控制水平扫描，使波形能够在屏幕上水平移动；示波管负责将放大后的信号转换成可见的波形，并显示在示波器屏幕上；触发电路负责控制示波器对输入信号的采样，使波形能够稳定地显示在屏幕上。
4. 实验步骤。
（1）接通示波器电源，并等待示波器启动完毕；（2）连接信号源和示波器，调整垂直和水平放大器，使波形能够清晰地显示在屏幕上；（3）调节触发电路，使波形能够稳定地显示在屏幕上；（4）观察并记录不同频率、幅度的信号波形，并分析波形特点；（5）尝试使用示波器的各种功能，如存储、测量、触发等，对波形进行进一步分析。
5. 实验结果与分析。
通过本次实验，我们成功掌握了示波器的基本原理和使用方法，能够准确地观测和分析不同频率、幅度的信号波形。
同时，我们也了解了示波器的各种功能，能够灵活地运用这些功能对波形进行进一步分析和处理。
6. 实验总结。
通过本次实验，我们对示波器有了更深入的了解，掌握了示波器的基本原理和使用方法，为今后的实验和工作打下了良好的基础。
同时，我们也意识到示波器在电子技术领域中的重要作用，它不仅可以帮助我们观测和分析信号波形，还可以为我们提供丰富的功能和工具，帮助我们更好地进行电子技术研究和应用。
7. 参考文献。
数字示波器的使用实验报告
数字示波器的使用实验报告实验目的：1.了解数字示波器的基本概念和工作原理；2.掌握数字示波器的使用方法和注意事项；3.能够使用数字示波器进行简单的电路测量和分析。
实验原理：数字示波器是一种电子测量仪器，用于观测各种电压信号的波形、频率等特性参数，并对信号进行分析处理。
数字示波器的基本原理是将被测信号经过放大、采样、数字化等处理后显示出来，具有精度高、速度快、功耗低等优点。
实验仪器：数字示波器、板载信号源、万用表、电缆等。
实验步骤：1. 接通电源，将数字示波器通电并预热；2. 根据实验要求选择合适的电缆连接测试电路，注意电缆的质量和长度；3. 打开数字示波器并设置测量参数，如触发方式、时间基准、竖直刻度等；4. 通过板载信号源或外接信号源发送测试信号，观测数字示波器上的波形和特性参数；5. 对测量结果进行分析处理，记录数据并撰写实验报告。
实验注意事项：1. 数字示波器应放置在平稳的台面上，防止在测试中因震动等原因导致误差；2. 连接电缆应该保持干净并牢固，不要使用老化、损坏的电缆；3. 设置测量参数前应仔细阅读数字示波器的使用说明书，避免误操作；4. 测试前应自检示波器和测试电路是否正常，确保测量结果准确可靠。
实验结果：以测量直流电压为例，设置数字示波器的触发方式为自适应，并将时间基准设置为5ms/div，竖直刻度设置为2V/div。
调节电压源输出直流电压，分别测量2V、4V、6V、8V、10V时的电压波形和特性参数。
测试结果如下：电压（V）峰峰值（V）平均值（V）频率（Hz）2 4.05 2.01 50.024 8.05 4.01 50.066 12.05 6.01 50.088 16.04 8.00 50.1010 20.05 10.00 50.12实验结论：通过实验，我们了解了数字示波器的基本概念和工作原理，并且掌握了数字示波器的使用方法和注意事项。
数字示波器可以方便地测量和分析电路信号的波形、频率等特性参数，是电子工程师必不可少的测量工具。
示波器的使用实验报告
示波器的使用实验报告本次实验主要目的是了解示波器的基本原理和使用方法，以及掌握其在电路实验中的应用。
第一部分：实验原理示波器是一种用于显示电信号波形的仪器，其基本工作原理是将电信号输入到示波器中，再通过垂直和水平扫描产生图像显示出来。
其中，垂直扫描负责显示电信号的幅值，而水平扫描则负责显示时间。
示波器通常根据工作方式分为模拟示波器和数字示波器两种。
模拟示波器是一种采用电子管、示波管、稳压电源等模拟元件组成的仪器，其优点是在频率范围较大时具有较高的精度和分辨率。
数字示波器则是一种采用模数转换器和数字信号处理器等数字元件组成的仪器，其优点是可以实现信号的自动存储和处理，同时在实验中使用更加简单方便。
第二部分：实验步骤1. 接线首先将待测电路与示波器相连，连接的方式包括串联和并联两种。
串联连接是指将示波器的输入端与待测电路的输出端相连，此时示波器对待测信号进行观测；并联连接是指将示波器的输入端与待测电路的输入端相连，此时示波器对待测信号进行传送。
此外，还需将示波器的地线与待测电路的地线连接起来，以确保共地接法和信号正确显示。
2. 调节示波器参数调节示波器的通道选择、触发方式、时间基准、垂直增益等参数，以便正确显示待测信号波形。
需要注意的是，在调节示波器参数时应根据具体实验需求进行选择，并在观测的过程中随时调整优化。
3. 进行实验观测当示波器与待测电路连接完成并调节好参数后，即可进行实验观测。
在观测的过程中，可以通过调节示波器参数、调整信号源等方式对待测信号进行优化和调整。
第三部分：实验结果在实验观测过程中，我们通过对不同电路信号的调节和观测，获得了相应的数据和波形图，并对其进行了分析和解读。
其中，比较典型的实验结果包括以下几种：1. 正弦波形正弦波形为一种实验中较为常见的信号波形，在示波器上可以呈现出一条较为平缓的曲线。
通过对正弦波形的观测，我们可以了解到其周期、频率、幅值等相关参数，并对正弦波形的特性进行分析和研究。
数字示波器的使用实验报告
数字示波器的使用实验报告数字示波器的使用实验报告引言：数字示波器是一种用于测量和显示电信号波形的仪器。
相比传统的模拟示波器，数字示波器具有更高的精度、更大的带宽和更多的功能。
本实验旨在探究数字示波器的使用方法和应用场景。
一、实验目的本实验的目的是通过使用数字示波器来观察和分析不同电信号波形，并掌握数字示波器的基本操作。
二、实验器材和方法1. 实验器材：- 数字示波器- 信号发生器- 电路板- 电缆和连接线2. 实验方法：- 将信号发生器的输出端与电路板的输入端连接。
- 将电路板的输出端与数字示波器的输入端连接。
- 打开数字示波器，并设置合适的触发方式、时间基准和电压范围。
- 调节信号发生器的频率和幅度，观察数字示波器上显示的波形。
- 记录实验结果，并进行数据分析。
三、实验结果与分析1. 观察方波信号：通过调节信号发生器的频率和幅度，我们可以观察到数字示波器上显示的方波信号。
方波信号的特点是在高电平和低电平之间迅速切换，波形呈现出矩形的形状。
通过观察方波信号的上升沿和下降沿的时间，我们可以计算出信号的频率和占空比。
2. 观察正弦波信号：将信号发生器的输出设置为正弦波信号，我们可以观察到数字示波器上显示的正弦波形。
正弦波信号的特点是连续变化的曲线，可以通过数字示波器的峰峰值和频率参数来描述。
通过调节信号发生器的频率和幅度，我们可以观察到正弦波信号的变化规律。
3. 观察脉冲信号：将信号发生器的输出设置为脉冲信号，我们可以观察到数字示波器上显示的脉冲波形。
脉冲信号的特点是短暂的高电平或低电平，可以通过数字示波器的触发功能来捕捉到脉冲信号的特定部分。
通过调节信号发生器的频率和宽度，我们可以观察到脉冲信号的不同形态。
四、实验总结通过本次实验，我们学习了数字示波器的基本使用方法和应用场景。
数字示波器可以帮助我们观察和分析各种电信号波形，包括方波信号、正弦波信号和脉冲信号。
通过调节信号发生器的参数，我们可以观察到不同波形的变化规律，并进行数据分析。
示波器的使用实验报告
示波器的使用实验报告一、引言示波器是电子测试仪器中常用的一种，在电子学、通讯学等科学领域有着广泛的应用。
本次实验旨在深入了解示波器的原理、结构和使用方法，以及通过实践掌握示波器的使用技巧。
二、实验设备和原理本次实验使用的设备为数字示波器，其原理和结构简述如下：示波器是一种用于观察电压变化的电子仪器。
它可以显示不同时间范围内电压的变化情况，帮助工程师分析电路的性能。
数字示波器使用的原理是将电信号转换成数字信号，然后进行采样、存储和显示。
三、实验过程1. 连接示波器和信号源，将探头插入信号源上；2. 打开示波器，选择合适的测量范围和时间范围；3. 调节示波器的触发方式并观察波形；4. 使用示波器进行电路分析和检测。
四、实验结果通过实验，我们能够清晰地看到不同电路中电压的变化情况并分析电路性能。
示波器的高精度测量和显示功能让我们更加准确地判断电路性能和问题所在，并及时进行维护和修复。
五、实验总结示波器是电子工程师重要的一项工具，通过本次实验，我们深入了解了示波器的原理、结构和使用方法，掌握了正确和高效利用示波器进行电路分析和检测的技巧。
在今后的工作中，我们将更加熟练地应用示波器，提高电路的可靠性和工作效率。
六、参考文献[1] 刘文华. 数字示波器应用指南[M]. 北京:电子工业出版社,2008.[2] 何晓龙, 叶国富. 示波器原理与应用[M]. 北京:高等教育出版社,2015.[3] ZHOU L, YANG Z, QIN H, et al. Highly sensitive and selective ethanol gas sensor based on SnO2-Fe2O3 nanocomposites synthesized by co-precipitation method. Composites Part B, 2017, 107(6): 224-231.。
数字示波器的实验报告
数字示波器的实验报告数字示波器的实验报告引言数字示波器是一种广泛应用于电子测量领域的仪器，它能够将电信号转换为数字形式，并通过显示器以波形的形式展现出来。
本次实验旨在探究数字示波器的原理、使用方法以及其在电路实验中的应用。
一、数字示波器的原理数字示波器的工作原理基于模拟信号的采样和数字化处理。
首先，模拟信号经过采样电路，将连续的模拟信号转换为离散的数字信号。
然后，数字信号通过模数转换器（ADC）转换为数字形式，进一步经过处理和存储后，最终通过显示器以波形的形式呈现出来。
二、数字示波器的使用方法1. 连接电路与示波器：首先，将示波器的探头连接到待测电路的信号输出端，确保连接正确且牢固。
同时，将示波器的接地线连接到电路的接地点，以确保测量的准确性和安全性。
2. 设置示波器参数：根据待测信号的特点和实验需求，设置示波器的时间基准、垂直灵敏度、触发条件等参数。
通过调整这些参数，可以获取到合适的波形显示效果。
3. 观察波形：通过示波器的显示屏，可以实时观察到待测信号的波形。
根据波形的特点，可以判断电路的工作状态、频率、幅度等信息。
4. 测量信号参数：示波器可以提供一系列测量功能，如测量频率、周期、占空比、峰峰值等。
通过这些测量功能，可以对待测信号进行更加精确的分析和评估。
三、数字示波器在电路实验中的应用1. 波形分析：通过数字示波器，可以直观地观察到电路中的信号波形，从而判断电路的工作状态和稳定性。
例如，在电路调试过程中，可以通过观察波形来判断是否存在信号失真、噪音干扰等问题。
2. 信号生成与触发：数字示波器不仅可以接收外部信号进行分析，还可以通过内置的信号发生器生成特定的测试信号。
同时，示波器还提供了多种触发方式，如边沿触发、脉冲触发等，可以帮助用户捕捉到特定的信号波形。
3. 故障诊断：当电路发生故障时，数字示波器可以帮助我们找到故障点。
通过观察信号波形的变化，可以判断故障是由哪个部件引起的，从而进行修复或更换。
示波器的原理与使用实验报告2篇
示波器的原理与使用实验报告2篇示波器的原理与使用实验报告第一部分：示波器的原理一、实验目的通过学习示波器的基本结构、原理及使用方法，掌握示波器的信号显示、测量和分析等基本功能。
二、实验原理1、示波器的基本结构示波器是一种能够将被测信号的时间序列波形以图形方式表示出来的电子测试仪器。
示波器主要由以下部分组成：（1）控制前端：主要用于对被测信号进行预处理和控制，包括信号输入通道、分频器、滤波器、校准电路等。
（2）垂直放大器：主要是对被测信号进行放大或缩小以便于观察。
（3）水平扫描器：主要用于控制示波器屏幕上的波形显示范围和扫描速度，从而实现波形的时间轴。
（4）示波管：主要用于在屏幕上显示波形，通常由电子枪和荧光屏组成。
（5）触发器：主要用于控制波形的稳定性，使波形在屏幕上稳定地显示。
2、示波器的基本原理当被测信号被输入到示波器的垂直放大器中时，它首先被放大到适当的幅度，然后经过水平扫描器控制的时间轴扫描，最终被送到示波管上显示出来。
示波管是一种利用荧光材料来呈现出电子束轨迹的装置。
电子枪在高速电场的作用下产生电子束，这个电子束被扫描线圈控制在屏幕上扫描，并在荧光层上形成亮度不断变化的轨迹，最终形成被测电信号的时间序列波形。
在示波器中，触发器是一种用于控制波形的稳定性的重要部件。
触发器的工作是在一定条件下，使示波器从被测信号中选择一个特定的位置开始扫描，从而稳定地显示波形。
触发器的工作原理及参数设置，是影响示波器整体性能的重要因素之一。
3、示波器的信号测量在一个物理量随时间变化的过程中，常用示波器来观察其波形的特点，对其进行测量和分析。
常见的示波器信号测量方法包括以下几种：（1）幅度测量：示波器垂直放大器的增益可以通过掌握示波器的缩放工具来调节，这使得它成为了测量信号幅度的常用工具。
（2）时间测量：示波器水平扫描器的扫描速度也可以通过示波器的缩放工具来调节，以便于在屏幕上观察电信号波形的时间特征，同时，通过示波器时间测量的功能，精确地测量电信号波形的时间特征，如周期、占空比等。
数字示波器的使用实验报告
竭诚为您提供优质文档/双击可除数字示波器的使用实验报告篇一：大物实验示波器的使用实验报告实验二十三示波器的使用班级姓名学号同组人日期【实验目的】1、了解示波器的基本结构和工作原理，学会正确使用示波器。
2、掌握用示波器观察各种电信号波形、测量电压和频率的方法。
3、掌握观察利萨如图形的方法，并能用利萨如图形测量未知正弦信号的频率。
【实验仪器】固纬gos-620型双踪示波器一台，gFg-809型信号发生器两台，连线若干。
【实验原理】(:数字示波器的使用实验报告)示波器是利用示波管内电子束在电场或磁场中的偏转，显示电压信号随时间变化波形的一种电子观测仪器。
在各行各业与各个研究领域都有着广泛的应用。
其基本结构与工作原理如下1、示波器的基本结构与显示波形的基本原理本次实验使用的是台湾固纬公司生产的通用双踪示波器。
基本结构大致可分为示波管（cRT）、扫描同步系统、放大与衰减系统、电源系统四个部分。
“示波管（cRT）”是示波器的核心部件如图1所示的。
可细分为电子枪，偏转系统和荧光屏三部分。
1）电子枪电子枪包括灯丝F，阴极K，控制栅极g，第一阳极A1，第二阳极A2等。
阴极被灯丝加热后，可沿轴向发射电子。
并在荧光屏上显现一个清晰的小圆点。
2）偏转系统偏转系统由两对互相垂直的金属偏转板x和y组成，分别控制电子束在水平方向和竖直方向的偏转。
从电子枪射出的电子束若不受横向电场的作用，将沿轴线前进并在荧光屏的中心呈现静止的光点。
若受到横向电场的作用，电子束的运动方向就会偏离轴线，F灯丝，K阴极，g控制栅极，A1、A2第一、第二阳极，Y、x竖直、水平偏转板图1示波管结构简图屏上光点的位置就会移动。
x偏转板之间的横向电场用来控制光点在水平方向的位移，y偏转板用来控制光点在竖直方向的位移。
如果两对偏转板都加上电场，则光点在二者的共同控制下，将在荧光屏平面二维方向上发生位移。
3）荧光屏荧光屏的作用是将电子束轰击点的轨迹显示出来以供观测。
物理实验报告 - 数字示波器的使用
物理实验报告 - 数字示波器的使用
摘要：
本次实验使用数字示波器测量交流电压的数值，通过对示波器的掌握和对信号的分析，了解了数字示波器的使用方法。
实验步骤：
1.连接电路：将示波器的探头接到交流电源上，调节示波器上的设置以读取正确的电
压值。
2.选择合适的测量范围：通过调节示波器的测量范围，确保读取的电压值在所设定的
范围之内，避免过大或过小的测量误差。
3.观察波形：通过示波器上的显示屏幕观察到交流电信号的波形，了解到信号的频率、幅值等特征参数。
4.分析电路：通过对观察到的波形进行分析，了解交流电的性质和特点，对电路进行
初步的判断和诊断。
实验结果：
同时，我们还通过观察波形和分析电路，从中了解到电路中电容和电感等元件的作用，以及交流电信号的特征和性质。
数字示波器是一种用于测量和观察交流电信号的重要仪器，在电路故障排除和电子元
器件的研发、生产等方面有着重要的应用价值。
通过对数字示波器的学习和掌握，可以有效地提高工程师和技术人员的工作效率和工
作质量，为电子行业的发展做出重要的贡献。
