适当选择两管的管径，两流体均可得到较高的流速，且两 流体可以为逆流，对传热有利。另外，套管式换热器构造 较简单，能耐高压，传热面积可根据需要增减，应用方便
缺点：管间接头多，易泄露，占地较大，单位传热面消 耗的金属量大。因此它较适用于流量不大，所需传热面积 不多而要求压强较高的场合。 4）列管式换热器 优点 ：单位体积所具有的传热面积大，结构紧凑、紧固传 热效果好。能用多种材料制造，故适用性较强，操作弹性
螺旋板换热器的主要缺点是： （1）操作压强和温度不宜太高：目前最高操作压强不超过 2Mpa，温度不超过300~400℃。 （2）不易检修：因整个换热器被焊成一体，一旦损坏，修理 很困难。 1． 3）平板式换热器
平板式换热器简称板式换热器，是由一组长方形的薄金 属板平行排列，加紧组装于支架上而构成。两相邻板片的边 缘衬有垫片，压紧后板间形成密封的流体通道，且可用垫片
铝合金不仅导热系数高，而且在零度以下操作时，其延性和 抗拉强度都很高，适用于低温和超低温的场合，故操作范围 广，可在200℃至绝对零度范围内使用。同时因翅片对隔板 有支撑作用，板翅式换热器允许操作压强也比较高，可达 5MPa。 这种换热器的缺点是设备流道很小，易堵塞，且清洗和检修 困难，故所处理的物料应较洁净或预先净制；另外由于隔板 的翅片均由薄铝板制称成，故要求介质对铝不腐蚀。
3、翅片式换热器
1） 翅片管换热器 翅片管换热器是在管的表面加装翅片制成，翅片与管表面的 连接应紧密无间，否则连接处的接触热阻很大，影响传热效 果。常用的连接方法有热套、镶钳、张力缠绕和焊接等方法 。此外，翅片管也可采用整体轧制、整体铸造或机械加工等 方法制造。 当两种流体的对流传热系数相差较大时，在传热系数较小的 一侧加翅片可以强化传热。

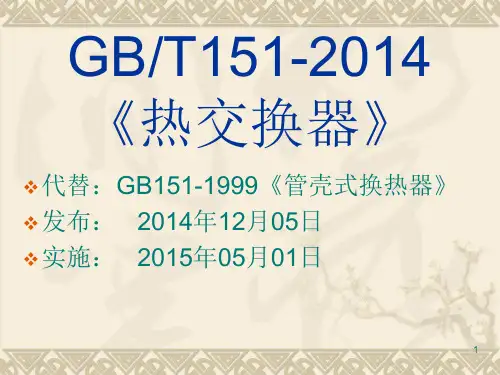

GB151-2014 热交换器ppt课件
相关标准 GB150-2011《压力容器》
——压力容器行业基础标准 ——给出了压力容器建造的通用要求，包括材料、设计、 制造检验与验收等内容
1、本标准适用的设计压力 1.1、钢制容器不大于35MPa。 1.2、 其他金属材料制容器按相应引用标准确定。 2、本标准适用的设计温度范围 2.1 设计温度范围：－269℃～900℃。 2.2 钢制容器不得超过按GB 150.2 中列入材料的允许使用温度范围。 2.3 其他金属材料制容器按本部分相应引用标准中列入的材料允许使用温度确定
21
22
换热管与管板的连接
胀度（新增概念）
公式：
k=（d2-di-b）/2δx100%
d2——换热管胀后内径mm di——换热管胀前内径mm b——换热管与管板管孔的 径向间隙mm
δ——换热管壁厚mm
23
换热管与管板的连接
胀度可按式6-2计算，机械胀接的胀度可按表6-18选用.当采用其他胀接 方法或材料超出表6-18时，应通过胀接工艺试验确定合适的胀度。
验，换热管与管板连接的拉脱力满足7.4.7（许用拉脱力）的要求。 6.6.1.5强度胀接的结构尺寸要求 a）最小胀接尺寸应取管板名义厚度减去3mm的差值与50mm二者的小值；
超出部分可采用贴胀，当有要求时也可全长采用强度胀接 b）连接尺寸：伸出长度上角标+2改为+1 c）采用柔性胀接工艺时，开槽宽度按式6-3计算，且不得大于13mm。 d）需要时可开多个槽
（如泵壳、压缩机外壳、涡轮机外壳、液压缸等）； d） 核能装置中存在中子辐射损伤失效风险的容器； e） 直接火焰加热的容器； f） 内直径（对非圆形截面，指截面内边界的最大几何尺寸，如：
《换热器类型与结构》PPT课件
进口接管及防冲板的布置
精选课件ppt
17
● 在固定管板式中，两端管板均与壳体采用焊接连接、 且管板兼作法兰用，在浮头式、U形管式及填料函式换 热器中采用可拆连接，将管板夹持在壳体法兰和管箱法 兰之间。
管板与壳体连接结构
精选课件ppt
18
◆ 折流板
● 折流板的作用 引导壳程流体反复地改变方向作错流流动或其他形
式的流动，并可调节折流板间距以获得适宜流速，提高 传热效率。另外，折流板还可起到支撑管束的作用。
●折流板的 分类 常用折流板有弓形和圆盘-圆环形两种
弓形的有单弓形、双弓形及三弓形，单弓形和双弓 形应用最多。
精选课件ppt
19
弓形折流板
精选课件ppt
20
圆盘-圆环形折流板
精选课件ppt
21
折流板缺口尺寸
精选课件ppt
22
● 折流板的固定 折流板的固定是通过拉杆和定距管来实现的。
拉杆结构
精选课件ppt
23
三、管壳式换热器的标准
◆ GB151—1999《管壳式换热器》
是由国家技术监督局发布的关于管壳式换热器的国家 标准。该标准是管壳式换热器设计和制造的主要依据。
◆标准代号为JB／T4714～4720－92
第五章 换热设备
精选课件ppt
1
目录
1 换热设备的类型及应用 2 管壳式换热器
3 其他类型换热设备简介 4 换热设备的使用与维护
精选课件ppt
2
第一节 换热设备的类型及应用
一、换热设备的应用
◆ 定义
使传热过程得以实现的设备称之为换热设备。
二、换热设备的类型
◆ 按用途分类
冷却器 冷凝器 加热器 换热器 再沸器 蒸气发生器 废热(或余热)锅炉
换热器培训课件
换热器的选型步骤
确定工艺需求
明确实际工艺流程及参 数、操作条件和工艺需 求。
选择合适的换 热器类型
根据工艺需求和条件， 选择合适的换热器类型 及结构形式。
确定材料及尺 寸
根据实际需求和材料特 性，确定换热器的材料 、壁厚、管径等尺寸。
热对流原理
热对流是指由于流体的宏观运动而引起的热量传递过程， 是流体之间进行传热的主要方式。
在换热器中，高温流体和低温流体由于密度差而产生相对 运动，热量从高温流体传递到低温流体，这种传热方式就 称为热对流。
热辐射原理
热辐射是指物体由于具有温度而辐射电磁波的现象，是热量 传递的另一种方式。
在换热器中，高温表面将热量以电磁波的形式辐射到周围空 间，再被低温表面吸收，这种传热方式就称为热辐射。
环保化
采用环保材料和工艺，降低设备对 环境的影响。
06
案例分析
某化工厂换热器优化改造案例
改造背景
针对某化工厂现有换热器 效率低下、能耗高的问题 ，进行优化改造。
改造内容
采用新型高效换热器，优 化换热器布局和操作参数 ，更换部分设备。
改造效果
提高换热器效率15%，降 低能耗10%，取得明显的 经济效益和环保效益。
常用换热器的结构及工作原理
常用的换热器包括管式换热器、板式换热器、套 管式换热器等。
板式换热器由一组平板和密封垫片组成，两种不 同温度的流体分别在平板的两侧流动，通过板片 之间的传热面进行热交换。
管式换热器由一组平行排列的钢管组成，两种不 同温度的流体分别在钢管的两端流动，通过管壁 进行热交换。
套管式换热器由内管和外管组成，两种不同温度 的流体分别在内管和外管中流动，通过内管和外 管的传热面进行热交换。
换热器培训课件
二、换热器结构与分类
二、换热器结构与分类
二、换热器结构与分类
二、换热器结构与分类
2.1、型号构成
二、换热器结构与分类
二、换热器结构与分类
二、换热器结构与分类
下图为TEMA标准中结构形式，与GB151基本一致。
二、换热器结构与分类
举例说明
浮头式换热器
平盖管箱，公称直径500mm，管程和壳程设计压力均为1.6MPa，公称换热面积54
二、换热器结构与分类
2.3 固定管板式换热器
二、换热器结构与分类
换热器的管端以焊接或胀接的方法固定在两块管板上，而管板则以焊接的方法与壳体 相连。与其它型式的管壳式换热器相比，结构简单，当壳体直径相同时，可安排更多的管 子，也便于分程，同时制造成本较低。由于不存在弯管部分，管内不易积聚污垢，即使产 生污垢也便于清洗。如果管子发生泄漏或损坏，也便于进行堵管或换管，但无法在管子的 外表面进行机械清洗，且难以检查，不适宜处理脏的或有腐蚀性的介质。更主要的缺点是 当壳体与管子的壁温或材料的线膨胀系数相差较大时，在壳体与管中将产生较大的温差应 力，因此为了减少温差应力，通常需在壳体上设置膨胀节，利用膨胀节在外力作用下产生 较大变形的能力来降低管束与壳体中的温差应力。
二、换热器结构与分类
2.5 U型管式换热器
每根管子都弯成U形，一束管子被弯制成 不同曲率半径的U型管，其两端固定在同一 块管板上，组成管束，从而省去了一块管板 与一个管箱。因为管束与壳体是分离的，在 受热膨胀时，彼此间不受约束，故消除了温 差应力。进、出口分别安装在同一管板的两 侧，并将封头以隔板分成两室。其结构简 单，造价便宜，管束可以在壳体中抽出，管 外清洗方便，但管内清洗困难，只能用化学 方法清洗，故最好让不易结垢的物料从管内 通过。由于弯管的外侧管壁较薄以及管束的 中央部分存在较大的空隙，故U型管换热器 具有承压能力差、传热能力不佳的缺点。通 常用于高温高压和物料较清洁的场合。
