1高精度气体流量计
高纯气体流量测量中的仪表选型
第５７卷 第１期２０２１年１月石 油 化 工 自 动 化ＡＵＴＯＭＡＴＩＯＮＩＮＰＥＴＲＯ ＣＨＥＭＩＣＡＬＩＮＤＵＳＴＲＹＶｏｌ．５７，Ｎｏ．１Ｊａｎ，２０２１稿件收到日期：２０２０１０１３，修改稿收到日期：２０２０１１１７。
作者简介：徐伟清（１９６３—），男，１９８５年毕业于浙江大学生产过程自动化专业，现就职于中石化南京工程有限公司，主要从事石油化工自控工程专业管理以及总承包项目的管理工作。

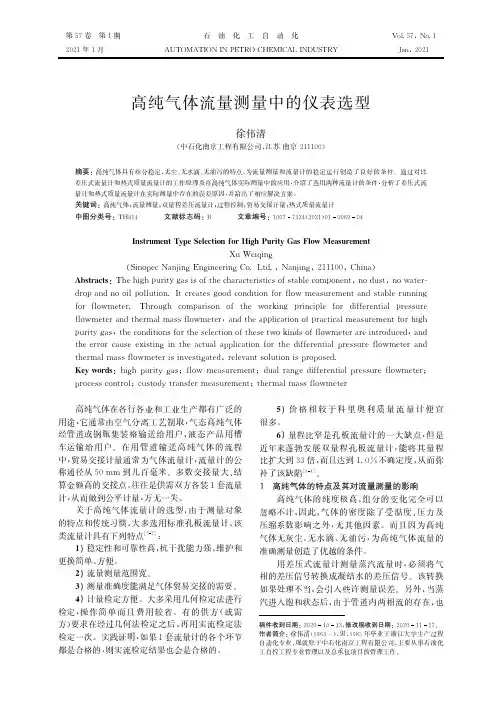

高纯气体流量测量中的仪表选型徐伟清（中石化南京工程有限公司，江苏南京２１１１００）摘要：高纯气体具有组分稳定，无尘、无水滴、无油污的特点，为流量测量和流量计的稳定运行创造了良好的条件。
通过对比差压式流量计和热式质量流量计的工作原理及在高纯气体实际测量中的应用，介绍了选用两种流量计的条件，分析了差压式流量计和热式质量流量计在实际测量中存在的误差原因，并给出了相应解决方案。
关键词：高纯气体；流量测量；双量程差压流量计；过程控制；贸易交接计量；热式质量流量计中图分类号：ＴＨ８１４ 文献标志码：Ｂ 文章编号：１００７７３２４（２０２１）０１００６９０４犐狀狊狋狉狌犿犲狀狋犜狔狆犲犛犲犾犲犮狋犻狅狀犳狅狉犎犻犵犺犘狌狉犻狋狔犌犪狊犉犾狅狑犕犲犪狊狌狉犲犿犲狀狋ＸｕＷｅｉｑｉｎｇ（ＳｉｎｏｐｅｃＮａｎｊｉｎｇＥｎｇｉｎｅｅｒｉｎｇＣｏ．Ｌｔｄ．，Ｎａｎｊｉｎｇ，２１１１００，Ｃｈｉｎａ）犃犫狊狋狉犪犮狋狊：Ｔｈｅｈｉｇｈｐｕｒｉｔｙｇａｓｉｓｏｆｔｈｅｃｈａｒａｃｔｅｒｉｓｔｉｃｓｏｆｓｔａｂｌｅｃｏｍｐｏｎｅｎｔ，ｎｏｄｕｓｔ，ｎｏｗａｔｅｒ ｄｒｏｐａｎｄｎｏｏｉｌｐｏｌｌｕｔｉｏｎ．Ｉｔｃｒｅａｔｅｓｇｏｏｄｃｏｎｄｉｔｉｏｎｆｏｒｆｌｏｗｍｅａｓｕｒｅｍｅｎｔａｎｄｓｔａｂｌｅｒｕｎｎｉｎｇｆｏｒｆｌｏｗｍｅｔｅｒ．Ｔｈｒｏｕｇｈｃｏｍｐａｒｉｓｏｎｏｆｔｈｅｗｏｒｋｉｎｇｐｒｉｎｃｉｐｌｅｆｏｒｄｉｆｆｅｒｅｎｔｉａｌｐｒｅｓｓｕｒｅｆｌｏｗｍｅｔｅｒａｎｄｔｈｅｒｍａｌｍａｓｓｆｌｏｗｍｅｔｅｒ，ａｎｄｔｈｅａｐｐｌｉｃａｔｉｏｎｏｆｐｒａｃｔｉｃａｌｍｅａｓｕｒｅｍｅｎｔｆｏｒｈｉｇｈｐｕｒｉｔｙｇａｓ，ｔｈｅｃｏｎｄｉｔｉｏｎｓｆｏｒｔｈｅｓｅｌｅｃｔｉｏｎｏｆｔｈｅｓｅｔｗｏｋｉｎｄｓｏｆｆｌｏｗｍｅｔｅｒａｒｅｉｎｔｒｏｄｕｃｅｄ，ａｎｄｔｈｅｅｒｒｏｒｃａｕｓｅｅｘｉｓｔｉｎｇｉｎｔｈｅａｃｔｕａｌａｐｐｌｉｃａｔｉｏｎｆｏｒｔｈｅｄｉｆｆｅｒｅｎｔｉａｌｐｒｅｓｓｕｒｅｆｌｏｗｍｅｔｅｒａｎｄｔｈｅｒｍａｌｍａｓｓｆｌｏｗｍｅｔｅｒｉｓｉｎｖｅｓｔｉｇａｔｅｄ，ｒｅｌｅｖａｎｔｓｏｌｕｔｉｏｎｉｓｐｒｏｐｏｓｅｄ．犓犲狔狑狅狉犱狊：ｈｉｇｈｐｕｒｉｔｙｇａｓ；ｆｌｏｗｍｅａｓｕｒｅｍｅｎｔ；ｄｕａｌｒａｎｇｅｄｉｆｆｅｒｅｎｔｉａｌｐｒｅｓｓｕｒｅｆｌｏｗｍｅｔｅｒ；ｐｒｏｃｅｓｓｃｏｎｔｒｏｌ；ｃｕｓｔｏｄｙｔｒａｎｓｆｅｒｍｅａｓｕｒｅｍｅｎｔ；ｔｈｅｒｍａｌｍａｓｓｆｌｏｗｍｅｔｅｒ 高纯气体在各行各业和工业生产都有广泛的用途，它通常由空气分离工艺制取，气态高纯气体经管道或钢瓶集装格输送给用户，液态产品用槽车运输给用户。
FAM50气体质量流量计(1)
气体质量流量计FAM50系列---模拟量输出原理热式质量流量计采用热扩散原理，热扩散技术是一 种在苛刻条件下性能优良、可靠性高的技术。
其典型传感元件包括两个热电阻（铂RTD），一个是速度传感器， 一个是自动补偿气体温度变化的温度传感器。
当两个 RTD被置于介质中时，其中速度传感器被加热到环境温 度以上的一个恒定的温度，另一个温度传感器用于感应 介质温度。
流经速度传感器的气体质量流量是通过传感 元件的热传递量来计算的。
气体流速增加，介质带走的热量增多。
使传感器温度随之降低。
为了保持温度的恒定，则必须增加通过传感器的工作电流，此增加的部分电流大小与介质的流速成正比。
●热式气体质量流量计既可进行气体流量计量工 作,也可用于过程控制领域。
●无须温压补偿，直接测出流体的质量流量。
●没有可动部件；压力损失小.●量程比宽,精度高,靠性高.安装简单操作方便特点●安装简单，操作方便。
●可以在所有领域全面替代孔板和差压式流量计●大型燃烧炉，联产及其他燃烧过程的燃烧气体测量●压缩空气/气体/天然气测量●半导体生产工艺中的气体测量和控制,包括超纯气体●污水处理中空气曝气，消化池及氯气测量●化工及石化厂的工艺气体、火炬气测量应用体火●液化气、沼气、生物气测量●核电站和其他能源工厂的空气取样●焦化厂焦炉煤气的测量、炼铁厂高炉煤气的测量●电厂高炉的一次风、二次风的测量●煤粉燃烧过程粉/气配比控制●燃料电池工厂各种气体流量测量和控制传感器100:1到1000:1，出厂设定△流量范围：△介质：△精度：△重复性:△量程比：技术参数插入式结构：0.2-120Nm/s(标准状况下的空气),流通式结构：0-2000Nm3/h(标准状况下的空气)所有与流量元件材质相兼容的气体流量数值：±0.1%F·S，流量数值;±0.5%,温度数值：±0.03℃变送器△传感元件材质：全316/316L 不锈钢焊接结构（其他材质咨询厂家）△保护杆：￠19mm ，316不锈钢全密封△响应时间：0.5s △温度影响：±0.05%/℃△操作压力：10MPa@20℃ 9.5MPa@200℃△温度补偿：标准温度补偿△湿度：99%，无冷凝水△传感元件工作温度：-40°到+932°F （-40 到 +500℃）△防护等级IP65△功耗：5W△电气接口：M20X1.5△电源：200-240VAC，22-30VDC△键盘：四个按健，可设定量程、零点、时间等参数△存储温度：‘-40°到+160°F （-40 到 +70℃）△外壳材质：粉末涂层的铝铸件△过程连接:NPT或法兰△变送单元环境温度：‘-40°到+160°F （-40 到 +70℃）△防护等级：△防爆等级：Exia ⅡCT4（本安型） ExdIICT4（隔爆型）1-5VDC，100最大负载△输出信号：电流：4-20mA/HART ，700欧姆最大负载电压：0-10VDC ，200欧姆△报警设定：可对流量上限、下限单独设定△显示：瞬时、累积、温度、时间脉冲：光偶输出通讯：485，HART，Profibus，CAN 报警：继电器，220VAC@1A尺寸图（插入型）参数表尺寸图（一体型）参数表标准型：24VDC 供电电气接线图瞬时流量输出RS485接口保险装置智能型智能型：24VDC 供电流量模拟输出温度模拟输出HART通信协议一路报警保险装置FAM50-FAM50-选型表D A F50详述FAM50系列质量流量计（插入式）流量信号：0-10V V 流量信号:4-20mA 输出P 流量信号：脉冲输出A A 10A FAM50G 系列质量流量计（管道式）FAM50G-20A B C50A 工作温度：-40℃-200℃工作温度：-40℃-500℃流速范围：0-40 Nm/s 流速范围：0-70 Nm/s 通讯接口：RS232流速范围：0-120 Nm/s 探头长度：20-150mm 10流量信号：工作温度：-40℃-100℃R供电电压：220VACAD DC 探头长度：20-500mm B 探头长度：20-1000mm 供电电压：24VDC 过程连接：M20X1.5螺纹连接F50过程连接：DN50法兰连接M20G1探头长度：20-300mm 过程连接：G1"螺纹连接T其它连接方式。
气体质量流量计参数
气体质量流量计参数
气体质量流量计是一种用于测量气体流量的仪器。
在气体流量计中，质量流量是指单位时间内通过气体流量计的气体质量。
该参数通常用于确定过程中的气体流量，以及在一些应用中对气体进行控制。
以下是气体质量流量计参数的解释：
1. 质量流量：质量流量是单位时间内通过气体质量流量计的气体质量，通常用于确定过程中的气体流量。
质量流量的单位是千克/小时或磅/小时。
2. 温度：温度是气体质量流量计的重要参数之一，它会影响气体的密度和黏度，从而影响气体流量计的测量结果。
温度的单位可以是摄氏度或华氏度。
3. 压力：气体质量流量计的另一个重要参数是压力，它会影响气体流量的大小和流速。
压力的单位可以是帕斯卡或磅力/平方英寸。
4. 精度：精度是气体质量流量计的一个关键参数，它是指测量结果与真实值之间的误差。
精度通常以百分比或小数形式表示。
5. 响应时间：响应时间是气体质量流量计测量结果出现反应的时间，
通常以秒为单位。
响应时间的快慢取决于气体质量流量计的设计和工作原理。
6. 稳定性：稳定性是气体质量流量计的另一个重要参数，它是指气体流量计在一段时间内的测量结果变化程度。
稳定性通常以百分比或小数形式表示。
以上是气体质量流量计参数的解释，这些参数对于选择和使用气体质量流量计是非常重要的，因为它们可以影响测量结果的准确性和稳定性。

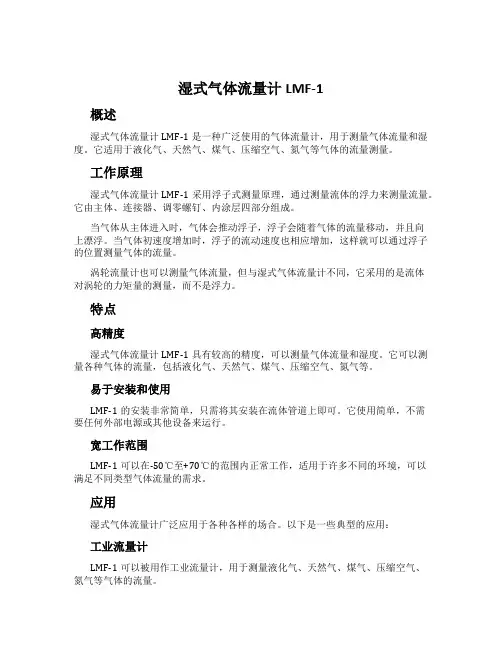

湿式气体流量计LMF-1
湿式气体流量计LMF-1概述湿式气体流量计LMF-1是一种广泛使用的气体流量计，用于测量气体流量和湿度。
它适用于液化气、天然气、煤气、压缩空气、氮气等气体的流量测量。
工作原理湿式气体流量计LMF-1采用浮子式测量原理，通过测量流体的浮力来测量流量。
它由主体、连接器、调零螺钉、内涂层四部分组成。
当气体从主体进入时，气体会推动浮子，浮子会随着气体的流量移动，并且向上漂浮。
当气体初速度增加时，浮子的流动速度也相应增加，这样就可以通过浮子的位置测量气体的流量。
涡轮流量计也可以测量气体流量，但与湿式气体流量计不同，它采用的是流体对涡轮的力矩量的测量，而不是浮力。
特点高精度湿式气体流量计LMF-1具有较高的精度，可以测量气体流量和湿度。
它可以测量各种气体的流量，包括液化气、天然气、煤气、压缩空气、氮气等。
易于安装和使用LMF-1的安装非常简单，只需将其安装在流体管道上即可。
它使用简单，不需要任何外部电源或其他设备来运行。
宽工作范围LMF-1可以在-50℃至+70℃的范围内正常工作，适用于许多不同的环境，可以满足不同类型气体流量的需求。
应用湿式气体流量计广泛应用于各种各样的场合。
以下是一些典型的应用：工业流量计LMF-1可以被用作工业流量计，用于测量液化气、天然气、煤气、压缩空气、氮气等气体的流量。
汽车工业湿式气体流量计也被用于汽车工业，通过测量气体的流量来确定引擎的输出功率。
化学工业LMF-1通常用于化学工业中，用于测量气体的流量和湿度，以控制化学反应过程的进程。
总结湿式气体流量计LMF-1是一种广泛使用的气体流量计，具有高精度、易安装和使用以及宽工作范围等特点。
它适用于许多不同的环境和应用，是一种非常有用的工具。

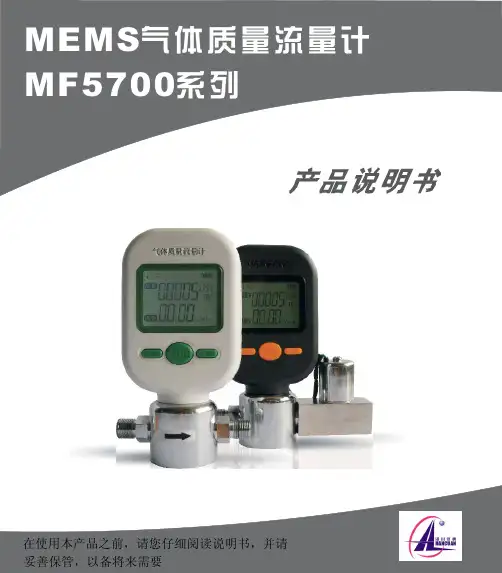

汉川 MEMS气体质量流量计 MF5700系列说明书
气体质量流量计MEMS 系列MF5700在使用本产品之前，请您仔细阅读说明书，并请妥善保管，以备将来需要气体质量流量计气体质量流量计提供世界领先的流量传感器技术及产品，以满MEMS 灵敏度高，能够对极小的始动流量就可以开始计量在单个芯片上实现了多传感器集成，使其量程比达到了50:1甚至更高 全量程高稳定性、高精确度和优良的重复性支持多种气体的测量，允许客户对某些特殊气体进行现场标定 响应速度快输出方式灵活，提供LCD现场显示，也可提供RS485通讯接口由上位机查询输出数据 可通过按键配置参数 具有超量程报警指示功能便携式设计，电池供电和外部供电方式可以任意切换NPT连接方式，易于安装与使用也可根据客户需求定制其他接口，食品行业化工行业科研院校机电行业烟草行业玻璃行业分析仪器行业广州汉川仪器仪表有限公司足客户的要求设计和定制产品。
进一步的信息，请直接与我司联系。
1MF5700系列气体质原理是利用流动气体传热传质的依存关系，在其上、下游产生温度变化而得到气体的质量流量。
该流量计同时实现热源的产生与温度的测量。
当芯片处于工作状态时，在传感器的周边形成稳定的温度场分布。
一旦一定质量的气体流过传感器时，气体的流动将破坏该温度场的分布，形成特定并把这一变化转换为电信号，由一个专门的电路变送器对此信号进行放大、调理并作线性化处理。
由于不同质量的气体对传感器的周边形成稳定的温度场分布所产生的扰动不同，因而能测量气体的质量流量或总流量。
下图为该系列流量计的原理框图。
P i n 3)V C CR S 485AR S 485BP i n 4)G N D (3.6～9)VDC选配线缆量流量计是基于广州汉川仪器仪表有限公司自主研制的ＭＥＭＳ流量传感芯片，其的、取决于该气体的质量和速度的温度场分布。
微机电系统流量计芯片上的传感器将测量这一变化2* SLPM-标准升每分钟，NCM-标准立方米；** 可根据要求定制。
3注：1）按照箭头指示方向接入气流，如果反接，则显示的流量将始终为0;2）产品可以选配一根1米长带MiniUSB插头的连接通讯电缆，该线缆可以实现外部供电和通讯；其引线定义见8.1。
气体质量流量计原理
气体质量流量计原理气体质量流量计是一种用于测量气体流量的仪器，它将气体质量作为测量参数。
其原理基于热物理效应，可以用来测量各种气体的流量，广泛应用于化工、医药、冶金、航空等领域。
一、气体质量流量计的基本组成气体质量流量计主要由传感器、信号处理器、显示器和控制器四部分组成。
传感器是测量气体质量流量的核心部件，通常采用热毛细管技术、热膜技术或者微流控技术实现。
信号处理器接收传感器输出的信号，并将其转换为数字量，并进行校准、线性化等处理。
显示器将处理后的数据以数字或者图形的形式显示。
控制器则是对气体质量流量进行控制和调节的核心，通过控制阀门或者泵等设备实现。
二、热物理效应原理气体质量流量计的工作原理基于热物理效应。
当气体通过热丝或者热膜时，这个加热物体会失去一定的热量，且与气体流量成正比。
在气体流量不同的情况下，热丝或者热膜会产生不同的温度变化，进而实现气体流量的测量。
三、热毛细管技术热毛细管气体质量流量计是一种测量气体流量的传统技术。
其基本原理是利用热丝或者热膜加热毛细管中的气体。
通过测量热丝或者热膜的加热功率和温度变化，可以计算出气体的质量流量。
热毛细管气体质量流量计的特点是测量范围广，可以测量各种气体的流量。
热毛细管属于热敏元件，灵敏度不高，且在高速气流下容易受到干扰。
四、热膜技术热膜气体质量流量计是一种新型的传感器，其基本原理是采用热膜作为测量元件。
由于热膜的热导率比热丝低，因此在气体流动下，热膜的温度变化比热丝更为明显。
通过测量热膜表面温度的变化，可以得到气体质量流量的数据。
热膜气体质量流量计的特点是响应速度快、灵敏度高、输出信号稳定。
热膜的寿命较短，容易受到杂散热影响，需要经常进行校准和维护。
五、微流控技术微流控气体质量流量计是一种基于微流控技术的新型传感器。
其基本原理是通过微流道和微加热器等微观结构实现对气体流量的测量。
在气体流动过程中，微通道内的热量传递和质量交换等微观效应会影响气体温度和流速的变化，进而实现气体质量流量的测量。
3.1、气体罗茨流量计
130:1 200:1 250:1 160:1 160:1
修正型: 1.5级 Qmin≤Q＜0.05Qmax:±2.5% 0.05Qmax≤Q≤Qmax:±1.5%
特殊要求 1.0级 Qmin≤Q＜0.05Qmax:±2.0% 0.05Qmax≤Q≤Qmax:±1.0%
200:1
260:1
100:1
欧盟型式 批准证书
G型气体罗茨流量计
为什么选择罗茨流量计是
减少输差的捷径？
●使用期限长 正常运行期限长达15年。
●范围度宽 不同规格流量计的范围度
40:1～260:1 。 ●高精度、高可靠
永久的不需调整的高精度，不受 介质条件变化的影响。 ●起步流量极低
不同规格流量计的始动流量 0.03m3/h～1.20m3/h。
●通用性好
所有规格流量计表体组件均可使用通用的附件。
●互换性好
附件与同规格的表体组件之间均可进行互换。
● 配套修正仪
可选为FCM、TFC型，技术性能大幅度提升，见修正仪介绍。
● 信号传感器改进
采用新型旋转传感器，无磁吸力，具有灵敏度高、抗磁干扰能力强，始动 流量低等优点.
●数字压力、温度传感器及保护
q qv
下图为流量计典型误差曲线图：
★因此，好的罗茨流量计应具有极小的漏流量并计量腔表面具有极好 的硬度，能长期保证间隙不变。
G型/TYL型气体罗茨流量计
主要特 点
●使用期限长
正常运行期限长达15年。转子精密加工和平衡、高强度表面处理、无磨损转动、无接 触密封、自洁功能以及对轴承良好润滑，这些精湛的设计与工艺确保流量计长期正常 工作。
√
水平 √
垂直 √
LLQ系列气体智能罗茨流量计
LLQ系列气体智能罗茨流量计1主要特点⑥集高精度温度、压力、流量传感器和智能流量积算仪于一体，可自行检测被测气体的温度、压力和流量，并显示标准状态下（101.325 kPa，20℃）气体的体积总量；⑥采用抽取式整体机芯结构，方便更换轴承及在线清洗、维修；⑥流量范围宽（Qmax/Qmin≥50:1)，重复性好，计量精度高（可达1.0级），压损小，起始流量低；⑥精密加工及平衡检测后的罗茨转子，与壳体是无接触旋转，使流量计具有良好的重复性，工作寿命长；⑥采用先进的微机技术与高性能的集成芯片，整机功能强大，功耗低，即能凭内置电池长期供电运行（3年以上），又可切换为由外电源供电工作（此时内置电池自动断开）； ⑥智能流量积算仪可以任意角度定位（转动角度为350°），设有垂直和水平转动机构，使流量计在各种安装条件下的读数更方便，更直接；⑥流量计不需要前后直管段，可安装在空间比较狭窄的场合；⑥采用高对比度的三行液晶显示器，可显示标况累积流量、标况瞬时流量、工况流量百分比、时间、介质温度、压力值和电池电压值，同时可自行诊断并显示压力、温度传感器的故障信息；⑥具有现场查询数据及实时数据存储功能，在停电状态下可永久性保存内部参数；⑥多种信号输出形式（可满足不同现场及系统的需求）：1）工况脉冲信号；2）IC卡标准体积量信号；3）（4～20）mA标准模拟信号；4）RS-485通讯接口； 根据用户需求，还可提供GPRS网络,实现低成本、远距离无线数据传输。
2 技术性能指标2.1 精度等级1.0 级Q min～ 0.2Q max±2.0% 1.5级Q min～ 0.2Q max±3.0%0.2Q max～Q max±1.0% 0.2Q max～Q max±1.5%2.2 使用环境环境温度： -30℃～+60℃相对湿度：5%～95%大气压力： 70kPa～106kPa2.3 介质条件⑥介质温度：-30℃～+80℃；⑥测气体应是单相气体（包括空气），如天然气、工业惰性气体等非腐蚀性的气体；⑥流量计用于计量城市燃气（天然气、人工煤气等）时其杂质含量应符合我国“城镇燃气设计规范”（GB50028-93）的含量标准；⑥被测流体的流量、压力和温度范围应符合本说明书的规定。
气体质量流量计使用说明书
气体质量流量计使用说明书使用说明书一、概述气体质量流量计是一种测量气体质量流量的仪器，可用于各种工业和实验室应用。
本使用说明书将详细介绍气体质量流量计的使用方法和注意事项。
二、产品特点1. 高精度：该气体质量流量计采用先进的传感技术，能够精确测量气体质量流量，保证数据准确性。
2. 宽测量范围：此气体质量流量计的测量范围广泛，可适用于各种气体流量测量需求。
3. 稳定可靠：该气体质量流量计采用优质材料制造，具有良好的耐腐蚀性和耐高温性能，可在恶劣的工作环境中长期稳定工作。
三、使用步骤1. 连接气源：将气体质量流量计与气源管道连接，确保连接紧固，无泄漏。
2. 打开气源：打开气源阀门，使气体流经气体质量流量计。
3. 设置参数：按照需要测量的气体种类和流量范围，在仪器上设置相应的参数。
4. 读取数据：待气体质量流量计稳定后，读取显示屏上的数据，即可得到气体质量流量的测量结果。
四、注意事项1. 安装位置：应选择在无振动、无强磁场干扰的环境中安装气体质量流量计，避免影响其正常工作。
2. 清洁保养：定期清洁仪器的传感器和管道，避免堵塞或污染影响测量准确性。
3. 防护措施：对于易燃易爆气体的测量，请采取相应的防护措施，避免发生意外。
4. 使用环境：请确保气体质量流量计工作环境温度在规定范围内，避免温度过高或过低影响仪器正常使用。
5. 注意事项：在使用过程中，需遵循操作手册上的注意事项，谨慎操作，以确保人员安全和仪器正常运行。
五、故障排除1. 仪器显示异常：若仪器显示异常或无法正常工作，请检查电源和连接情况，确保电源正常供应和连接无误。
2. 测量误差大：若测量误差大，可进行标定或校正，确保仪器的准确性。
3. 其他故障：若遇到其他故障无法排除，请联系售后服务人员进行维修或更换。
六、技术支持如需更多有关气体质量流量计的技术支持或售后服务，请联系以下方式：电话：XXX-XXXXXXX邮箱：*************七、免责声明1. 本使用说明书仅供参考，实际操作前请详细阅读产品说明书。
气体涡轮流量计的应用范围及工作原理 气体涡轮流量计技术指标
气体涡轮流量计的应用范围及工作原理气体涡轮流量计技术指标气体涡轮流量计采用涡轮进行测量。
它先将流速转换为涡轮的转速，再将转速转换成与流量成正比的电信号。
这种流量计用于检测瞬时流量和总的积算流量，其输出信号为频率，易于数字化。
图中感应线圈和永久磁铁一起固定在壳体上。
当铁磁性涡轮叶片经过磁铁时，磁路的磁阻发生变化，从而产生感应信号。
信号经放大器放大和整形，送到计数器或频率计，显示总的积算流量。
同时将脉冲频率经过频率－电压转换以指示瞬时流量。
叶轮的转速正比于流量，叶轮的转数正比于流过的总量。
涡轮流量计的输出是频率调制式信号，不仅提高了检测电路的抗干扰性，而且简化了流量检测系统。
它的量程比可达10:1,精度在±0.2％以内。
惯性小而且尺寸小的涡轮流量计的时间常数可达0.01秒。
气体涡轮流量计广泛应用于石油、有机液体、无机液、液化气、天然气和低温流体等。
应用范围：发电及热电联产、供热行业；航空、航天、造船、核能及兵器行业；机械、冶金、煤矿及汽车制造行业；石油、化工行业；医药、食品及烟洒制造行业；森工、农垦及轻工行业等。
气体涡轮流量计是一种精密流量测量仪表，综合了气体力学、流体力学、电磁学等理论而自行研制的集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高可靠性的气体精密计量仪表，采用先进的超低功耗单片微机技术，整机功能强、功耗低、性能优越,压力损失小，叶轮具有防腐功能；容易维修，有自整流的结构，小型轻巧，结构简单，可在短时间内将其组合拆开，内部清洗简单。
有较强抗磁干扰和振动能力、性能可靠、寿命长下限流速低,测量范围宽，具有出色的低压和高压计量性能，多种信号输出方式以及对流体扰动低敏感性，广泛适用于天然气、煤制气、液化气、轻烃气体等气体的计量。
气体涡轮流量计维护为保证气体涡轮流量计长期正常工作，必须经常检查流量计的运行状况，作好维护工作，发现问题及时排除。
1、涡轮流量计投运前要先进行仪表系数的设定，仔细检查，确定流量计接线无误、接地良好后方可送电。
美国Aalborg流量计相关产品1
1
Aalborg公司简介
Aalborg公司1972年成立,是世界上测量和控 制ቤተ መጻሕፍቲ ባይዱ量的精密仪器制造商.
主要产品有:转子流量计、气体质量流量计和 流量控制器、涡街流量计、涡轮流量计、阀 门和蠕动泵等。
自1995年起，公司经过ISO9001认证，产品 的外观设计和品质得到世界认可。
2
主要产品分类
转子流量计； 气体质量流量计； 气体质量流量控制器； 涡街流量计； 涡轮流量计 阀门 蠕动泵
3
转子流量计
转子流量计工作原理：
流量计由一个锥形管和一个置于锥形管内可 以上下自由移动的转子(也称浮子)构成。对 于给定的转子流量计，转子大小和形状己经 确定，因此它在流体中的浮力和自身重力都 是已知是常量，唯有流体对浮子的动压力是 随来流流速的大小而变化的。因此当来流流 速变大或变小时，转子将作向上或向下的移 动，相应位置的流动截面积也发生变化，直 到流速变成平衡时对应的速度，转子就在新 的位置上稳定。对于一台给定的转子流量计， 转子在锥管中的位置与流体流经锥管的流量 的大小成对应关系。
10
涡街流量计的选型
11
涡轮流量计
当被测流体流过传感器时，在流体作用下，叶轮受力
旋转，其转速与管道平均流速成正比，叶轮的转动周
期地改变磁电转换器的磁阻值。检测线圈中磁通随之
发生周期性变化，产生周期性的感应电势，即电脉冲
信号，经放大器放大后，送至显示仪表显示。
12
7
气体质量流量控制器结构图
8
气体质量流量计和流量控制器系列产品
GFM/GFC系列经济型气体质量流量计/ 流量控制器 ；
DFM/DFC系列多参数数字式气体质量 流量计/流量控制器；
丹尼尔气体超声波流量计
电直通串频数计**子数*4以4流~讯行字算率~字单太22电协R输输更0输0元网mmS源入议出新出A-A性接2：：，，时输，输3口M能21两间1出4入/o2，个个4d个：/，，821b，54可独个两u2端/个可s(配立（个1口R，检1的置1体T，-0可验3U为体M积两6/用数A)b积0流个pSV.于据2s流量，CD）5压有通IC秒量输I,，力效T讯和输出C功和性速1P出，秒率温和/度I支P最度流高,持M高体达oHd1流1Ab51R向u瓦5TsK协TbC议pPs
172
272
386
609
958
1,385
1,967
47
108
186
294
417
658
1,035
1,497
2,126
50
115
198
313
444
701
1,103
1,595
2,265
54
122
212
334
474
748
1,177
1,702
2,418
57
129
223
352
500
789
1,241
1,795
2,550
kPag
4
6
8
10
12
16
20
24
30
1000
0.231 0.524
0.908
1.431
2.031
3.207
4.060
7.297
10.366
1500
0.328 0.745
1.290
2.033
2.886
4.556
4.767
10.366
智能气体罗茨流量计说明书
按流量频率信号，可将仪表系数分九段自动进行线性修正，提高
仪表的宽范围精度. 完整数据存储功能，
采用 E2PROM 数据存储芯片，保存用户参数、厂家参数，及时的数据 保存功能，可防止突然掉电时数据丢失，在停电状态下，内部参数可永久 性保存。 基本输出完整。
3.2 精度等级： 1.0 级：Qmax-0.2Qmax ±1.0% 0.2 Qmax-Qmin ±2.0% 1.5 级：Qmax-0.2Qmax ±1.5% 0.2 Qmax-Qmin ±3.0% 注：未特殊注明产品，按照 1.5 级精度出厂，其余精度，
订货时，需要特殊说明定制。 3.3 流量计量计规格、基本参数和性能指标（见表 1）
智能流量计带有基表脉冲输出、工况或标况脉冲信号输出，和标 定脉冲输出。也可根据用户需要输出 4～20mA 模拟量信号或 RS485 通讯。 数据追溯管理
实时数据库，通过 RS-485 通讯接口，可查询分析。 GPRS 实时管理系统
本系列中,B 型表具有 GPRS 传输功能，可在线、定时长、定点实 现传输功能，监测仪表、控制阀、管线压力、燃气报警器等数据，极其容 易组建 GPRS 无线网络系统。 二、结构与工作原理 2.1、智能罗茨流量计由 5 个部分组成（见图 1）
一、概 述
气体罗茨流量计是一种高精度、高可靠性、宽范围度的气体监测和计量
仪表。
智能气体罗茨流量计是在罗茨流量计基础上集成流量、温度、压力传感
器和智能化仪表的新型流量计。
智能气体罗茨流量计气体是测量天燃气、城市煤气、丙烷、氮气、工业
惰性气体等非腐蚀性气体的的理想仪表。
产品的主要特点： 宽量程：
SENSIRION CMOSens EM1 气体质量流量计 说明书
CMOSens ® EM1气体质量流量计 − CMOSens ® 技术 − 高性价比 − 响应速度快（可达到200Hz ） − 宽量程比（1：100，精度3%m.v ） − 最大流量可达到200ln/min (FS) − 经过数字标定和温度补偿 − RS232和SPI 数字接口Figure 1: Block Diagram CMOSens ®EM1 Mass Flow Meter.产品描述CMOSens® Ecoline质量流量计的核心是由Sensirion卓越的CMOSens®传感器技术支持，因此其性价比高。
一个单独的装置就可覆盖0.05ln/min～200 ln/min的测量范围。
CMOSens® EcoLine EM 1运行的内部流量积分时间为5ms，使得所显示的信号响应块，测量结果更为准确。
但通常情况是，在一段较长时间内的测得精确的总流量，比单一的快速测量更为重要。
对于这种情况，可以将CMOSens EcoLine EM 1读数的速度设置得慢一些（见表2）。
传感器内部仍然在5ms段内进行积分，并且快速识别信号的变化，但整个时间段内的总流量读数已经经过计算。
因此，质量流量计CMOSens® EcoLine EM 1特别适用于气体流量变化快，需要快速检测，精确累计检测量的复杂测试环境。
CMOSens® EcoLine质量流量计测量的实际质量流量，不受环境温度和压力变化的影响。
您只需将要测量的气体连接到CMOSens® EcoLine EM 1设备上，就可在5 ms和640 ms可选择的积分时间内得到即时的气体质量流量。
根据不同的型号，可通过连接CMOSens® Ecoline质量流量计，直接测量在0.1 ln/min～200 ln/min范围的流量。
CMOSens® EcoLine EM 1设备，除了测量质量流量之外，还可测得CMOSens® 传感器元件上的温度数据。
CL-1型流量计用户说明书
沪制 01040074 号
上海中核维思仪器仪表有限公司
CL-1 型气体超声流量计使用说明书 V1.6.0
文件名称 Document Name 发行者 Publisher 版本号 Version Number 日期 Date 适用范围 Scope 安全声明 Notice
CL-1 型气体超声流量计使用说明书 上海中核维思仪器仪表有限公司 V1.6.0 2012.06 CL-1、CL-2 型气体超声流量计,有特殊变动 的另附说明。 安装前请仔细阅读本使用说明书！
CL-1 型气体超声流量计使用说明书 V1.6.0
目
录
一、产品综述..........................................................................................................................1 1.1 主要用途 .......................................................................................................................1 1.2 适用范围 .......................................................................................................................1 1.3 功能特点 ............................................................................................
南京高精度气体超声波流量计原理
南京高精度气体超声波流量计原理
南京高精度气体超声波流量计是一种广泛应用于气体流量测量领域
的仪器，它的原理是利用超声波的穿透能力实现测量，具有精度高、
响应速度快、使用寿命长等特点。
下面我们来详细了解一下南京高精度气体超声波流量计的原理：
一、超声波测量原理
超声波流量计是利用超声波在流体介质中传播的特性进行测量的一种
仪器。
具体功能是将声波传送到流体中并利用声速的变化来测量流速。
二、气体超声波流量计测量原理
气体超声波流量计最常用的是多通道时间差测量原理。
当超声波通过
气流时，会被折射、反射和散射。
而超声波在气流中传播速度的变化
会导致时间延迟和多普勒频移，进而影响超声波的传播时间和相位。
三、南京高精度气体超声波流量计测量特点
1、高精度：南京高精度气体超声波流量计采用高精度测量手段，可以
实现高精度的气体流量测量。
2、响应速度快：南京高精度气体超声波流量计采用精密的电子元件，
可以在瞬间测量出气体流量。
3、使用寿命长：南京高精度气体超声波流量计采用高质量材料，具有一定的抗腐蚀性能和耐用性，可以长时间稳定运行。
以上就是南京高精度气体超声波流量计的原理，它主要采用超声波测量原理，通过测量超声波在气流中的传播时间和相位来实现气体流量的精确测量，具有高精度、响应速度快、使用寿命长等特点。
燃气流量计,你知道其中几种
适合燃气流量计量的流量计有：容积式流量计、差压式流量计、超声波流量计、涡轮流量计、涡街流量计、质量流量计和旋进旋涡流量计。
下面分别阐述这些流量计的原理、特点及应用概况。
差压式流量计 DPF差压式流量计是以伯努利方程和流体连续性方程为依据,根据节流原理,当流体流经节流件时（如标准孔板、标准喷嘴、长径喷嘴、经典文丘利嘴、文丘利喷嘴等)，在其前后产生压差，此差压值与该流量的平方成正比.在差压式流量计中，因标准孔板节流装置差压流量计结构简单、制造成本低、研究最充分、已标准化而得到最广泛的应用。
差压式流量计一般由节流装置（节流件、测量管、直管段、流动调整器、取压管路）和差压计组成，对工况变化、准确度要求高的场合则需配置压力计（传感器或变送器）、温度计（传感器或变送器)、流量计算机等，组分不稳定时还需要配置在线密度计（或色谱仪）等。
※优点:(1)应用最多的孔板式流量计结构简单、牢固，性能稳定可靠,使用寿命长、价格低廉。
（2）应用范围极广泛，至今尚无任何一类流量计可与之相比，全部单相流体，包括液、气、蒸汽皆可测量，部分混相流。
(3）检测件与变送器、显示仪表分别由不同厂家生产,便于经济生产。
（4）标准型节流式DPF无需实流校准，即可投用，在流量计中也是唯一的.※缺点：(1）测量重复性、精度普遍偏低。
（2）范围度窄，由于差压信号与流量为平方关系，一般范围度仅3:1～4：1。
（3）现场安装条件要求高，需要较长的直管段。
（4)压损大(指孔板、喷嘴等)。
※应用概况：差压式流量计应用范围特别广泛，在封闭管道的流量测量中各种对象都有应用，如流体方面:单相、混相、洁净、脏污、粘性流等;工作状态方面：常压、高压、真空、常温、高温、低温等;管径方面：从几毫米到几米；流动条件方面：亚音速、音速、脉动流等。
它在各工业部门的用量约占流量计全部用量的1/4~1/3。
涡轮流量计TUF当流体流经涡轮流量传感器时，在流体推力作用下涡轮受力旋转，其转速与流体平均流速成正比，涡轮转动周期地改变磁电转换器的磁阻值，检测线圈中的磁通随之发生周期性变化，产生周期性的电脉冲信号.在一定的流量（雷诺数）范围内,该电脉冲信号与流经涡轮流量传感器处流体的体积流量成正比。
空气流量计标准
空气流量计标准一、空气流量计的概述空气流量计是一种用于测量气体流量的仪表，广泛应用于工业、农业、交通运输、环保等领域。
根据测量原理的不同，空气流量计可分为质量式、容量式、热式、涡街式、电磁式等多种类型。
二、空气流量计的标准分类根据国际标准ISO17025，空气流量计标准可分为以下几类：1.产品标准：针对特定型号和规格的空气流量计，规定其技术要求、试验方法、检验规则等。
2.方法标准：规定气体流量测量的方法、步骤、数据处理等。
3.通用标准：规定空气流量计的基本参数、术语、符号等。
三、我国空气流量计标准的制定与发展我国高度重视空气流量计标准的制定与完善，目前已形成一系列较为完整的空气流量计标准体系。
主要包括GB/T 18804-2002《工业自动化系统与集成流量测量仪表》、GB/T 2624-2018《流量计》等。
四、空气流量计标准在实际应用中的重要性空气流量计标准在实际应用中具有重要意义。
首先，有利于规范市场，确保产品质量。
其次，有助于提高我国空气流量计产品的国际竞争力。
最后，对节能减排、安全生产等方面具有重要作用。
五、如何选择符合标准的空气流量计1.根据测量范围、测量精度等需求选择合适的空气流量计类型。
2.了解所选类型的空气流量计的国家标准和企业标准。
3.参考相关标准和规范，确保选购的空气流量计符合要求。
六、空气流量计标准的未来发展趋势1.智能化：随着物联网、大数据等技术的发展，空气流量计将向智能化、网络化方向发展。
2.高精度：为满足精细化的流量测量需求，空气流量计的精度将进一步提高。
3.环保节能：空气流量计在环保、节能领域的应用将更加广泛。
4.一体化：多功能、一体化的空气流量计将受到市场欢迎。
遵循空气流量计标准，有助于提高产品质量，促进产业发展。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
哪种流量计测量氨气最合适？
高精度气体流量计应用领域广泛，可以对多种气体，气液混合体进行计量。
但是总有一些特殊的气体不能使用高精度气体流量计进行计量，他们有专门的流量计。
其中氨气就是这么一种特殊的气体，那么今天我们主要来带大家认识一下氨气流量计。
氨气流量计有就地显示型和智能远传型两种类型。
仪表带有指针显示，瞬时流量，累积流量，液晶显示，上下限报警输出，累积脉冲输出，标准的二线制4-20mA电流输出等多种形式，为用户提供了非常广阔的选择空间。
另外该仪表采用高质量的MCU微处理系统，保证了流量计在各种应用场所的优良性能。
氨气流量计是工业自动化过程控制中常用的一种变面积流量测量仪表。
它具有体积小，检测范围大，使用方便等特点。
它可用来测量液体、气体以及蒸汽的流量，
特别适宜低流速小流量的介质流量测量。
近年来，随着氨气的应用领域逐渐扩大，氨气流量计的销量也在不断的上升吗。
氨气
流量计的各种优良性能和可靠性，以及较好的性能价格比广泛受到了石化、钢铁、电力、冶
金、轻工等行业的青睐。
