达人教程超详细耳机改平衡方法剖析

达人教程超详细耳机改平衡方法

此教程用于指导玩家将普通耳机通过剪线改接头方法,改造为4芯XLR插头平衡耳机,并同时通过转接线兼容原本的单端使用.

所需物品:

1.能通过剪线改平衡的耳机,必须是4芯(地线分离),常见可以改的耳机有HD800、T1、HD650/600、K701等,不能改的有K812、K702等单边3芯入线耳机.

2.一套4芯XLR公母插头.

3.电烙铁、焊锡丝、助焊剂等焊接用具.

4.剪刀、剥线钳等.

首先科普目前最为通用的4芯XLR平衡定义

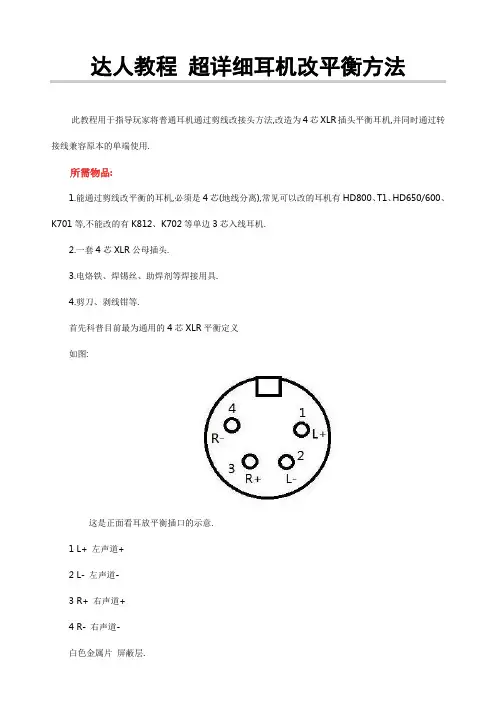

如图:

这是正面看耳放平衡插口的示意.

1 L+ 左声道+

2 L- 左声道-

3 R+ 右声道+

4 R- 右声道-

白色金属片屏蔽层.

了解定义之后开始改线:

1.距离原来插头15cm左右位置,一刀剪断耳机线.将插头的尾套先分别装入两段线中.(别忘记!)

2.剥除适当长度的外皮,露出线芯.判断线芯定义(教程最后会详细讲方法).

3.根据插头形状弯折线芯并上锡.

4.再次检查接线定义正确以后,焊上插头.

5.套好线夹,插头的凸起对准外壳凹槽,装入后,拧紧尾套.

6.用相同方法将剪下的原插头焊接上4芯平衡母插头制作成转接线.

7.试听检查耳机是否工作正常.

耳机一边焊接完成的插头

转接线一边焊接完成的插头

4芯平衡公插头上的线序定义特写

4芯平衡母插头上的线序定义特写

附:耳机线定义判断方法

方法一,经验法

HD800 红R+ 绿L+ 白L-R- 外层屏蔽

T1旧版红R+ 绿L+ 透明L-R- 外层屏蔽T1新版红R+ 白L+ 棕L- 蓝R- 外层屏蔽HD6X0 红R+ 绿L+ 黄L-R- 无屏蔽层

方法二,测量法

剪线以后,使用万用表测量插头和线头的导通情况,从而判断线的定义.

6.35/3.5mm插头,从尖端到后端的定义为L+ R+ 地,所以测量与尖端相连的线即为L+;与中间段相连的线即为R+;与后段相连的两根线即为L-R-.其中,耳机那边和L+相通的即为L-,与R+相通的即为R-.
