SYNOPSYS 光学设计软件课程第31课:超消色差
消色差超构表面透镜制造

消色差超构表面透镜制造近年来,光学学术界越来越重视开发新型光学结构,其中包括结构面透镜。
消色差超构表面透镜是一类新型光学组件,它可以实现色差校正,使折射率失真最小化,为超分辨率成像提供全新的解决方案。
近年来,消色差超构表面透镜的制造技术得到了广泛的应用,为光电子子设备的改善带来了明显的效果。
消色差超构表面透镜是一种新型光学元件,其制造技术突破了传统折射式透镜的光学局限性,实现了消色差、增材、多成分的功能,能有效改善光电子子设备的性能特性,为超分辨率成像提供全新的解决方案。
消色差超构表面透镜的制造技术分为两大类:一类是可视化技术,为超构表面透镜制作掩模的过程;另一类是特殊加工技术,涉及到消色差超构表面透镜的塑胶速度调节、粗糙度补偿、几何结构精度和可靠性等特性。
可视化技术是消色差超构表面透镜制造过程中的关键。
这种技术被用来制作超构表面透镜的掩模,使得光栅、孔板或其他形状的精密图案,能够更加精确地被加工出来。
特殊加工技术是消色差超构表面透镜制造过程中的另一个重要环节。
这类技术主要应用于消色差超构表面透镜的塑胶速度调节、粗糙度补偿、几何结构精度和可靠性等特性的改善。
首先,在这一步骤中,将对表面粗糙度进行补偿,以确保消色差表面透镜的像差精度达到最高标准;其次,在几何结构精度方面,利用特殊加工技术,可以实现更精确的消色差超构表面透镜结构,同时也可以改进折射率失真和良好的成像效果。
此外,在制造消色差超构表面透镜的过程中,还需要考虑消色差结构的稳定性和可靠性,以便确保透镜在多数应用环境下的可靠性。
为此,需要采取适当的测量手段,包括热压詹、抛光、测试膜等等,以确保消色差超构表面透镜的可靠性。
总之,消色差超构表面透镜是光学学术界关注的对象,它可以有效地实现消色差、多成分,使折射率失真最小化,为超分辨率成像提供全新的解决方案。
然而,在消色差超构表面透镜的制造过程中,还需要考虑结构的稳定性和可靠性,才能更好地实现其功能。
色差基础知识

色差基础知识目录1.内容概括................................................2 1.1 色差的定义.............................................2 1.2 色差的重要性...........................................31.3 色差的应用领域.........................................32.色差的基本类型..........................................4 2.1 亮度色差...............................................5 2.2 色调色差...............................................62.3 饱和度色差.............................................73.色差的产生原因..........................................7 3.1 光源的影响.............................................8 3.2 观察者视觉感知的差异...................................93.3 材料和表面特性........................................114.测量色差的方法.........................................12 4.1 仪器和方法介绍........................................13 4.1.1 分光光度计..........................................14 4.1.2 色差仪..............................................14 4.1.3 光谱辐射计..........................................15 4.2 实验操作步骤..........................................164.2.1 样品准备............................................184.2.2 测量过程............................................194.2.3 结果分析............................................205.色差的应用实例.........................................215.1 色彩设计中的应用......................................225.2 产品质量控制..........................................245.3 广告和市场营销........................................255.4 环境监测与改善........................................266.色差校正技术...........................................276.1 物理方法..............................................286.2 光学方法..............................................296.3 计算机辅助方法........................................317.色差理论的现代发展.....................................327.1 量子色差理论..........................................327.2 色差度量的新进展......................................337.3 色差理论在新材料领域的应用............................351. 内容概括本文档主要介绍了色差的基础知识,包括色差的定义、分类、产生的原因以及色差在各个领域中的重要性。
SYNOPSYS光学设计软件例一复消色差物镜

在这个例子中我们将设计一个复消色差望远物镜。
目标是获得更好地消色差校正。
背景因为透镜的折射率随波长的变化而变化,跟太阳光一样,是多个不同波长的叠加,并不全部聚焦于同一个点。
因此,单一透镜不会清晰显示恒星的图像。
实际上,图像如果太糟糕会导致完全不能使用。
下面是一个 4 英寸的单透镜 SK16 玻璃,在 F / 10,CdF 谱线分析的图像。
蓝色光从焦平面的中心向外散开约 0.023 英寸,而空气的衍射斑半径约为 0.00028。
这是相当可怕的!早期的天文学家发现加长焦距会有帮助,所以他们制造 60 英尺或更长的望远镜。
在那时他们别无选择。
一个更好的解决方案是将两个不同色散的元件组合在一起。
色散是指两块玻璃适当的组合在一起,折射率随波长的变化量。
其中一块玻璃是为红光和蓝光(可见的长波和短波)聚焦准备的。
这是由 4 英寸的两种不同的玻璃 BK7 和 F2,在 F/10.0 所成的图像,强度分布的出现使得你能更容易的看到颜色圆环。
在这个图像中图像模糊变暗超过约 0.002 英寸,比单透镜好 20 倍,但是仍不够好,有一个明显的紫色圆环。
如果你想自己运行这个镜头,SYNOPSYS™中的输入代码如下所示。
复制粘贴这个镜头文件到 MACro 编辑器(输入 EE 打开它),运行宏,检查镜头列表(SPEC)。
然后在命令窗口输入人工智能语句:PLOT BACK FOR WAVL = .4 TO .8In the Command Window. You get a plot that shows how the back focus position varies withwavelength.得到一个后焦点位置随波长变化的曲线图。
你可以看到红光和蓝光几乎聚焦在相同的地方,但是靠近中心的绿光比它们聚焦得更靠近镜头。
我们设计复消色差物镜的目标正是要改正这个缺点。
复消色差透镜在 Rutten 和 van Venrooij 的书《 Telescope Optics 》中给出了一个简单的描述。

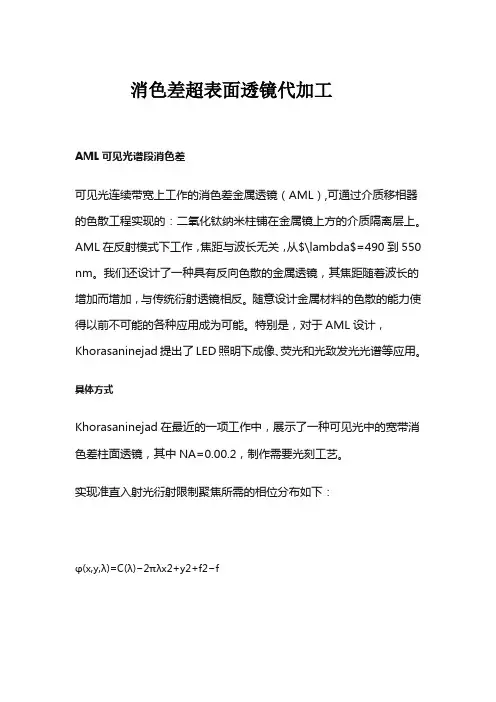

消色差超表面透镜代加工

消色差超表面透镜代加工AML可见光谱段消色差可见光连续带宽上工作的消色差金属透镜(AML),可通过介质移相器的色散工程实现的:二氧化钛纳米柱铺在金属镜上方的介质隔离层上。
AML在反射模式下工作,焦距与波长无关,从$\lambda$=490到550 nm。
我们还设计了一种具有反向色散的金属透镜,其焦距随着波长的增加而增加,与传统衍射透镜相反。
随意设计金属材料的色散的能力使得以前不可能的各种应用成为可能。
特别是,对于AML设计,Khorasaninejad提出了LED照明下成像、荧光和光致发光光谱等应用。
具体方式Khorasaninejad在最近的一项工作中,展示了一种可见光中的宽带消色差柱面透镜,其中NA=0.00.2,制作需要光刻工艺。
实现准直入射光衍射限制聚焦所需的相位分布如下:φ(x,y,λ)=C(λ)−2πλx2+y2+f2−ff是焦距,λ是波长C是参考波长,在500 nm波长处,有多个宽度提供相同相位(模2π),但这些宽度在550 nm波长处提供不同相位。
处理方式主要处理方式是利用粒群算法来实现的,具体是选择了490到550nm 的带宽,并将其离散为六个等间距的波长。
在知道AML的焦距f=485μm和直径D=200μm的情况下,通过等式1计算每个波长处所需的相位。
参考相位对于不同的波长可能不同,因此引入了一个“旋钮”,以最小化所有选定波长的实施相位和所需相位之间的差异。
我们利用Matlab中的粒子群优化算法来确定。
优化的解决方案如图S7所示,其中我们在多个波长上叠加了所需的相位和实现的相位。
总结消色差金属透镜的设计,以及具有反向色散的金属透镜的设计,证明人们可以摆脱传统衍射光学的限制,探索具有所需色散的新元件的开发机会。
例如,通过级联具有相反色散的金属透镜,可以实现具有更大带宽的消色差透镜。
此外,我们相信,类似的设计原理也可用于实现透射式消色差金属透镜。
在这种情况下,更高折射率的材料(例如磷化镓)由于其更大的折射率(更大的光程导致更高的相位覆盖和设计中更多的自由度)而可能是有用的。
光学设计软件zemax中文教程

注:此版本ZEMAX中文说明由光学在线网友elf提供!目录第1章引第2章用户界面第3章约定和定义第4章教程教程1:单透镜教程2:双透镜教程3:牛顿望远镜教程4:带有非球面矫正器的施密特—卡塞格林系统教程5:多重结构配置的激光束扩大器教程6:折叠反射镜面和坐标断点教程7:消色差单透镜第5章文件菜单 (7)第6章编辑菜单 (14)第7章系统菜单 (31)第8章分析菜单 (44)§8.1 导言 (44)§8.2 外形图 (44)§8.3 特性曲线 (51)§8.4 点列图 (54)§8.5 调制传递函数MTF (58)§8.5.1 调制传递函数 (58)§8.5.2 离焦的MTF (60)§8.5.3 MTF曲面 (60)§8.5.4 MTF和视场的关系 (61)§8.5.5 几何传递函数 (62)§8.5.6 离焦的MTF (63)§8.6 点扩散函数(PSF) (64)§8.6.1 FFT点扩散函数 (64)§8.6.2 惠更斯点扩散函数 (67)§8.6.3 用FFT计算PSF横截面 (69)§8.7 波前 (70)§8.7.1 波前图 (70)§8.7.2 干涉图 (71)§8.8 均方根 (72)§8.8.1 作为视场函数的均方根 (72)§8.8.2 作为波长函数的RMS (73)§8.8.3 作为离焦量函数的均方根 (74)§8.9 包围圆能量 (75)§8.9.1 衍射法 (75)§8.9.2 几何法 (76)§8.9.3 线性/边缘响应 (77)§8.10 照度 (78)§8.10.1 相对照度 (78)§8.10.2 渐晕图 (79)§8.10.3 XY方向照度分布 (80)§8.10.4 二维面照度 (82)§8.11 像分析 (82)§8.11.1 几何像分析 (82)§8.11.2 衍射像分析 (87)§8.12 其他 (91)§8.12.1 场曲和畸变 (91)§8.12.2 网格畸变 (94)§8.12.3 光线痕迹图 (96)§8.12.4 万用图表 (97)§8.12.5 纵向像差 (98)§8.12.6 横向色差 (99)§8.12.7 Y-Y bar图 (99)§8.12.8 焦点色位移 (100)§8.12.9 色散图 (100)§波长和内透过率的关系 (101)§玻璃图 (101)§系统总结图 (101)§8.13 计算 (103)§8.13.1 光线追迹 (103)§8.13.2 塞得系数 (104)第九章工具菜单 (108)§9.1 优化 (108)§9.2 全局优化 (108)§9.3 锤形优化 (108)§9.4 消除所有变量 (108)§9.5 评价函数列表 (109)§9.6 公差 (109)§9.7 公差列表 (109)§9.8 公差汇总表 (109)§9.9 套样板 (109)§9.10 样板列表 (111)§9.11 玻璃库 (112)§9.12 镜头库 (112)§9.13 编辑镀膜文件 (114)§9.14 给所有的面添加膜层参数 (115)§9.15 镀膜列表 (115)§9.16 变换半口径为环形口径 (115)§9.17 变换半口径为浮动口径 (116)§9.18 将零件反向排列 (116)§9.19 镜头缩放 (116)§9.20 生成焦距 (117)§9.21 快速调焦 (117)§9.22 添另折叠反射镜 (117)§9.23 幻像发生器 (118)§9.24 系统复杂性测试 (120)§9.25 输出IGES文件 (120)第十章报告菜单 (124)§10.1 介绍 (124)§10.2 表面数据 (124)§10.3 系统数据 (125)§10.4 规格数据 (125)§10.5 Report Graphics 4/6 (126)第十一章宏指令菜单 (127)§11.1 编辑运行ZPL宏指令 (127)§11.2 更新宏指令列表 (127)§11.3 宏指令名 (127)第十二章扩展命令菜单 (128)§12.1 扩展命令 (128)§12.2 更新扩展命令列表 (128)§12.3 扩展命令名 (128)第十三章表面类型 (130)§13.1 简介 (130)§13.2 参数数据 (130)§13.3 特别数据 (131)§13.4 表面类型概要 (131)§13.4.1 用户自定义表面 (131)§13.4.2 内含表面 (132)§13.5 标准面 (136)§13.6 偶次非球面 (136)§13.7 奇次非球面 (137)§13.8 近轴表面 (138)§13.9 近轴X-Y表面 (138)§13.10 环形表面 (139)§13.11 双圆锥表面 (139)§13.12 环形光栅面 (140)§13.13 立方样条表面 (141)§13.14 Ⅰ型全息表面 (142)§13.15 Ⅱ型全息表面 (143)§13.16 坐标断点表面 (143)§13.17 多项式表面 (145)§13.18 菲涅耳表面 (145)§13.19 ABCD矩阵 (146)§13.20 另类面 (146)§13.21 衍射光栅表面 (147)§13.22 共轭面 (148)§13.23 倾斜表面 (149)§13.24 不规则表面 (149)§13.25 梯度折射率1表面 (150)§13.26 梯度折射率2表面 (152)§13.27 梯度折射率3表面 (152)§13.28 梯度折射率4表面 (153)§13.29 梯度折射率5表面 (154)§13.30 梯度折射率6表面 (155)§13.31 梯度折射率7表面 (156)§13.32 梯度折射率表面Gradium TM (157)§13.33 梯度折射率9表面 (160)§13.34 梯度折射率10表面 (161)§13.35泽尼克边缘矢高表面 (162)第十五章非序列元件 (162)第十七章优化 (228)第十八章全局优化 (290)第十九章公差规定 (298)第二十章多重结构 (338)第二十一章玻璃目录的使用 (345)第二十二章热分析 (363)第二十三章偏振分析 (373)第二十四章ZEMAX程序设计语言 (390)第二十五章ZEMAX扩展 (478)第五章文件菜单新建(New)目的:清除当前的镜头数据。
SYNOPSYS 光学设计软件课程八 复消色差

本课程介绍比使用简单的双胶合透镜,使色差校正更好的透镜。
Rutten&van Venrooij的书《望远镜光学》(Telescope Optics)给出了如何设计的简要描述。
它的要点是,必须使用满足某些特性的三种不同玻璃。
可以通过检查玻璃库显示器选择它们。
为了说明,我们将从使用Schott目录中的玻璃类型N-SK4,N-KZFS4和N-BALF10开始设计。
以下是初始透镜结构:RLE ID F10 APO WAVL .6500000 .5500000 .4500000 APS 3 UNITS INCH OBB 0.00 0.5 2.00000 -0.01194 0.00000 0.00000 2.00000 0 AIR 1 RAD -300.4494760791975 TH 0.58187611 1 N1 1.60978880 N2 1.61494395 N3 1.62386887 1 GTB S 'N-SK4 ' 2 RAD -7.4819193194388 TH 0.31629961 AIR 2 AIR 3 RAD -6.8555018049530 TH 0.26355283 3 N1 1.60953772 N2 1.61628830 N31.62823445 3 GTB S 'N-KZFS4 ' 4 RAD 5.5272935517214 TH 0.04305983 AIR 4 AIR 5 RAD 5.6098999521052 TH 0.53300999 5 N1 1.66610392N2 1.67304720 N3 1.68543133 5 GTB S 'N-BAF10 ' 6 RAD -27.9819596092866 TH 39.24611007 AIR 6 AIR 6 CV -0.03573731 6 UMC -0.05000000 6 TH 39.24611007 6 YMT 0.00000000 7 RAD -11.2104527948015 TH 0.00000000 AIR END打开此文件,打开SketchPAD(PAD),然后单击GlassTable按钮。
消色差原理(一)

消色差原理(一)消色差什么是色差•人眼对颜色的识别是有限制的,当两种颜色非常接近时,很难辨别它们之间的差别,我们称之为色差。
•为了让产品色彩更加精准、一致,消除色差成为了一项非常重要的工作。
产生色差的原因•印刷色彩的变量:纸张、墨水、印刷机器等等,这些变量会对色彩的亮度、饱和度等产生影响。
•显示器的色彩表现:不同显示器的亮度、对比度、颜色偏差等会影响到色彩的表现。
•摄影和后期制作:相机的曝光、白平衡、调色等也会影响到最终的色彩表现。
消除色差的方法•使用标准的色彩管理系统:规范化各个环节的色彩表现,管理色彩的变量,保证各环节的信息传递,最终达到色彩的一致性。
•色彩校正技术:比如色卡校准,在不同的环节都使用相同的校正工具和标准器,保证色彩的精度和一致性。
•使用专业的调色软件和硬件:调色员使用高级的调色仪、色度计等工具,进行色彩的调整和精准控制。
总结•色差不仅影响视觉体验,也会造成商业和艺术创作上的差错和损失。
•消除色差需要多个环节的协同,包括硬件、软件、标准、人员的配合协作。
•在科技发展日新月异的今天,我们对于色彩的控制和管理也在不断进步,我们相信色彩的未来一定会更加美好和精准。
色彩管理系统色彩空间•在进行色彩管理之前,我们需要了解色彩空间这一概念。
色彩空间是一种表示颜色范围和界限的方式,我们可以将其看做是一个三维空间。
•常见的色彩空间有sRGB、Adobe RGB、ProPhoto RGB等等,每个色彩空间都有自己的颜色范围和适用场景。
•在进行色彩管理时,我们需要确保各种软硬件环节都能理解和使用同一种色彩空间,才能保证传递和显示的一致性。
色彩流程•色彩管理的流程一般分为三个环节:输入、处理、输出。
对应到印刷、数字图片等不同领域,这个流程不尽相同,但总体原理相似。
•在输入环节,必须使用正确的途径、采集合适的颜色信息,才能确保后续处理的准确性。
•在处理环节,我们需要使用专业的软件和硬件,在正确的色彩空间下,对输入的颜色进行处理和调整。
全光学系统消色差-概述说明以及解释

全光学系统消色差-概述说明以及解释1.引言1.1 概述摘要:全光学系统消色差是光学领域中一个重要的研究方向。
色差是指物体在不同的视角下,其颜色的变化程度。
色差对于光学成像系统的性能和图像质量有着重要的影响。
本文旨在介绍色差的定义和影响因素,以及全光学系统的构成和原理。
接着,将详细探讨全光学系统消色差的方法和技术,并展望其在未来的应用前景。
通过研究全光学系统消色差,我们可以更好地改善光学系统的成像质量,提高图像的真实性和清晰度,从而满足人们对于高质量图像的需求。
1.2文章结构文章结构部分包括以下内容:文章的结构主要分为引言、正文和结论三个部分。
引言部分通过概述,介绍了本文主题全光学系统消色差的背景和重要性。
文章结构部分是引言部分的一个子章节,主要是对整篇文章的框架进行介绍和概括。
正文部分是全文的核心部分,主要包括色差的定义和影响因素以及全光学系统的构成和原理。
色差的定义和影响因素部分将通过对色差的概念进行简要解释,并介绍导致色差产生的主要因素,如光的波长、折射率差异、透镜的设计等。
全光学系统的构成和原理部分将介绍全光学系统的组成部分,包括透镜、棱镜、滤光片等,并对其工作原理进行详细说明,阐述了全光学系统如何通过光学元件的协同作用来消除色差现象。
结论部分对全光学系统消色差的方法和技术进行总结和归纳,介绍了目前常用的消色差方法和技术,如双凹透镜的使用、光栅棱镜的应用等。
同时,结论部分还对全光学系统消色差的应用前景和展望进行了展示和讨论,指出全光学系统消色差在现代光学领域中的广阔应用前景和发展潜力。
通过以上的文章结构,读者可以清晰地了解到本文的主要内容和组织方式,为后续的阅读提供了清晰的框架和导向。
1.3 目的本文旨在探讨全光学系统消色差的方法和技术,以及其应用前景和展望。
通过对色差的定义和影响因素进行分析,我们将深入理解色差对光学系统性能的影响。
同时,我们将介绍全光学系统的构成和原理,以便为后续讨论提供基础。
消色差效应

消色差效应色差是指在物体表面呈现出不同颜色的现象,而消色差则是通过合理的调整和组合颜色的方法,来减少或消除色差的影响。
消色差效应在人类视觉中起着重要的作用,不仅影响着我们对世界的感知,也对我们的情绪和情感产生影响。
我们来了解一下色差的原因。
色差的形成是由于光线的折射和散射引起的。
光线在通过透明介质或物体时,会因为不同频率的光波的折射率不同而产生色差。
而在物体的表面,由于光的反射和吸收作用,也会产生色差现象。
这些色差的存在导致我们看到的物体颜色与实际物体的颜色有所差异。
消色差的方法主要有两种:一种是通过色彩校正来减少色差,另一种是通过色彩对比来消除色差。
色彩校正是指通过调整和修正显示设备的色彩参数,使显示出的颜色更加接近真实颜色。
而色彩对比则是通过调整物体的颜色组合,使颜色之间的差异更加明显,从而减少对比度造成的色差。
消色差的效应不仅体现在物体的颜色上,也体现在人们的情绪和情感上。
颜色对人的情绪和情感有着直接的影响。
比如,红色代表着热情和兴奋,蓝色代表着冷静和安宁,黄色代表着快乐和活力。
通过合理地运用颜色,可以调节人们的情绪和情感,创造出不同的氛围和效果。
在设计和艺术领域中,消色差效应被广泛应用。
设计师和艺术家们通过巧妙地运用色彩和对比度,创造出具有吸引力和感染力的作品。
他们通过选取适合的颜色和组合,使作品的色彩更加丰富多样,引起观者的共鸣和情感共振。
消色差效应也在日常生活中扮演着重要的角色。
比如,在室内装饰中,我们可以选择合适的颜色和材质,来打造出舒适和谐的居住环境。
在服装搭配中,我们可以运用色彩的对比来突出自己的个性和风格。
在广告和宣传中,我们可以利用色彩的吸引力来吸引人们的注意力,增强传播效果。
然而,消色差效应并非完美无缺。
在实际应用中,由于个体的不同和环境的变化,色彩的感知和理解也会有所差异。
同时,不同文化和地域对颜色的理解和喜好也存在差异。
因此,在运用消色差效应时,我们需要考虑到这些因素,以确保达到预期的效果。
一种透镜色差消除方法与流程

一种透镜色差消除方法与流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!透镜色差消除方法及其详细流程解析在光学领域,色差是一个常见的问题,它会导致图像质量下降,颜色失真。
消色差光楔-概述说明以及解释

消色差光楔-概述说明以及解释1.引言1.1 概述概述:消色差光楔是一种用于消除光学系统中色差的重要光学元件。
色差是光学系统中常见的问题,会导致图像失真和色彩准确度下降。
本文将介绍光楔的作用、消色差原理以及在不同光学系统中的应用。
通过对消色差光楔的研究和应用,可以有效提高光学系统的成像质量和色彩还原能力,为光学技术的发展和应用提供重要的支持。
1.2文章结构1.2 文章结构本文将首先介绍光楔在光学领域中的作用,探讨其在消色差过程中起到的关键作用。
随后我们将详细解析消色差的原理,从光学角度深入探讨色差的形成机制以及消色差光楔的工作原理。
最后,我们将对消色差光楔在实际应用中的具体情况进行分析,探讨其在光学设备中的应用前景和发展趋势。
通过对以上内容的阐述,旨在全面了解消色差光楔的相关知识,并促进其在光学研究领域的进一步发展和应用。
1.3 目的本文的目的是探讨消色差光楔在消除色差问题中的作用和原理,介绍消色差光楔的应用领域和方法,以帮助读者更深入地了解和掌握消色差技术。
通过本文的介绍,读者可以了解到如何利用消色差光楔来提高光学成像的质量,解决色差引起的问题,促进图像处理技术的发展。
希望本文可以为相关领域的研究人员和技术工作者提供有益的参考和指导,推动消色差技术的进步和应用。
2.正文2.1 光楔的作用光楔是一种光学器件,通常由两块平行的透明玻璃或塑料组成,中间夹有一小段厚度不等的楔形物质。
光楔的主要作用是通过折射和干涉效应来改变光线的传播方向和波长。
首先,光楔可以用来分离和调整光线的波长。
当光线通过光楔时,不同波长的光线会因为折射率不同而偏离原来的传播方向,从而达到分光的效果。
这种原理被广泛应用于光谱仪和光学显微镜等仪器中。
其次,光楔还可以用来消除色差。
在光学系统中,由于不同波长的光线在透镜或棱镜中的折射率不同,会导致色差现象,即不同颜色的光线聚焦位置不同。
而通过正确设计和使用光楔,可以使不同波长的光线经过调整后聚焦于同一焦点,从而实现消色差的效果。
消色差超构表面透镜制造

消色差超构表面透镜制造超构材料是一种新型的材料,它能够有效地改变光波的传播方向,实现对光的准确控制。
超构表面透镜是利用超构材料技术制造的透镜,具有良好的透光性能、易操作性和高分辨率等优点。
它的技术发展前景非常广阔,可用于广泛的领域,如光学成像、抗干扰以及藉由光学来传输信息等。
消色差超构表面透镜是一种新型的透镜,它的主要优势在于能够消除图像和投影图像中颜色和空间折射率变化带来的一般光学失真问题。
这种失真主要指光学系统中所产生的色差,它会影响到图像的色彩和精度。
消色差超构表面透镜通过消除色差,可以有效减少图像和投影图像中的光学失真。
消色差超构表面透镜制造技术的关键技术是使用超构材料精确调节表面透镜的表面结构,从而消除由于非均匀表面和折射率的变化而产生的色差。
该技术的制作过程包括贴片、锻炼和成型等几个步骤。
首先,将高精度的超构材料贴片到表面透镜上,以控制表面透镜的表面折射率及其空间分布。
其次,经过精确的锻炼,使用压力和热处理来控制材料的结构,从而消除色差。
最后,使用模具将超构材料成型,形成一个完整的表面透镜。
消色差超构表面透镜可以应用在辐射检测、成像仪器和显微镜图像等领域。
在辐射检测领域,消色差超构表面透镜可以有效消除色差,使图像色彩更加鲜明,图像失真效果更小;在成像仪器领域,消色差超构表面透镜可以有效提高图像精度,使细节更为清晰;在显微镜图像领域,消色差超构表面透镜可以使图像更加清晰,更容易辨认细节。
总之,消色差超构表面透镜制造技术是一种革命性的材料和技术,它可以有效地消除图像中色差和光学失真,在辐射检测、成像仪器和显微镜图像等领域应用前景非常广阔。
未来,在超构技术应用研究方面,将进一步发展消色差超构表面透镜制造技术,以解决实际应用中的技术问题,为社会贡献出更多的科技成果。
综上所述,消色差超构表面透镜制造技术是一项重要的研究技术,具有重要的应用前景,未来其将会得到越来越多的关注和发展。
平场消色差 半复消色差

平场消色差半复消色差拍摄照片或录制视频时,我们常常会遇到色差问题,特别是在不同光线条件下。
为了提高图像质量,消除色差问题,平场消色差和半复消色差技术应运而生。
本文将介绍这两种常用的消色差方法。
一、平场消色差技术平场消色差技术是一种通过校正镜头的色差问题,使得图像在不同区域保持色彩一致的方法。
该技术广泛应用于相机、摄像机、显微镜等设备中。
1. 校正镜头色差色差是由镜头设计不完善和光线折射不一致所引起的。
平场消色差技术通过使用具有特殊光学设计的镜头来减少或消除色差。
这种镜头具有控制不同波长光线折射率的能力,以保持图像的色彩一致性。
2. 平场校正为了进一步消除色差,平场消色差技术还需要进行平场校正。
平场校正是通过在场景平面上放置多个彩色格栅或色卡,并结合图像处理算法进行图像优化。
这样可以根据每个像素的颜色信息对图像进行校正,使得整个图像保持一致的色彩。
二、半复消色差技术半复消色差技术是一种通过处理图像中的颜色分量来消除色差的方法。
它对图像进行分解,提取颜色信息,并对不同的颜色通道进行独立处理,以达到消除色差的效果。
1. 色差分解半复消色差技术首先将图像分解为亮度分量和色度分量。
亮度分量描述图像的亮度信息,色度分量描述图像的颜色信息。
通过这种分解,可以更好地处理色差问题。
2. 色差补偿在色度分量上进行色差补偿是半复消色差技术的核心。
根据不同光线条件下不同颜色的色差特点,可以对图像的色度分量进行相应的补偿。
这样可以有效减少或消除色差,提高图像的色彩还原度。
三、技术的应用领域平场消色差和半复消色差技术广泛应用于各种领域,包括数字摄影、电视摄像、显微镜成像等。
1. 数字摄影随着数码相机的普及,平场消色差和半复消色差技术在数字摄影中起到了重要作用。
通过这些技术,可以提高数码相机的图像质量,降低色差的影响,使得拍摄的照片更加真实和细腻。
2. 电视摄像在电视摄像领域,平场消色差和半复消色差技术被广泛应用于专业摄像机和广播摄像机中。
SYNOPSYS 光学设计软件课程第10课:近红外镜头示例

第10课:近红外透镜案例第8课展示了如何设计用于可见光谱的复消色差物镜。
现在我们将设计一个用于波长1.06到1.97微米范围内的近红外透镜。
设计红外透镜时的挑战是寻找在光谱范围内有用且其成本吸引人的光学材料。
本课程的任务是重新设计现有透镜,用普通光学玻璃替换一些不需要的材料。
参考系统为1.RLE,ID为MIT 1 TO 2UM LENS。
您可以检查该透镜并检查其性能。
将光扇图的比例设置为0.01 mm。
该透镜有三个材料微ZNS的透镜和一个材料为AS2S3透镜,共有四个透镜。
我们希望尽可能避免使用这些材料。
我们需要匹配的一阶属性如下(尺寸以mm为单位):•Entering beam radius 17.5•Chief-ray angle 0.935 degrees•Back focus distance 16.3•Cell length 50让我们从头开始,而不是尝试改变当前透镜中的材料,所有这些材料的折射率都大于2.0。
为此,我们将使用设计搜索程序。
但首先我们必须有些选择:如果我们只是运行DSEARCH并让它找到模型玻璃,它就不会得到任何在NIR 上产生重大影响的不寻常的玻璃。
(该模型代表了所有玻璃的平均值。
)所以我们必须引导它。
打开玻璃表显示(MGT),选择Guangming列表,然后单击图表按钮并选择显示的选项。
数据现在不在屏幕上,因此单击显示并使用鼠标滚轮缩小,直到看到一组红点。
然后用鼠标右键平移放大。
单击“Full Name”按钮。
你应该看到下面的显示。
记下圈出的四个玻璃名称:D-FK61,G-ZF52,H-ZH88和H-F51。
那些肯定与其它的玻璃不同。
我们将指示DSEARCH仅使用其中两个,然后使用全部四个进行全面的玻璃搜索。
这是我们的SEARCH输入:CORE 16PROJDSEARCH 3 QUIET ! the best lens will show up in library location 3 (and also in PAD) SYSTEM! system requirements followID NIR EXAMPLE ! lens identification OBB0 .935 17.5 ! specify the objectWAVL 1.97 1.53 1.06 ! and the wavelength rangeUNITS MMENDGOALS ! here we set the goalsELEMENTS 5 ! since glass has a lower index, we’ll ask for 5. FNUM1.428BACK 16 .1TOTL 50 .1STOP FIRST ! there seems to be no reason to let the stop position vary STOP FIX! so we put it in front and keep it thereNPASS 100ANNEAL 200 20RSTART 300 ! a useful starting radius,TSTART 1 ! and this thickness on each element to start with QUICK 6090FOV 0 .5 1FWT 2 1 1GLASS POS ! positive elements will use this glass type G D-FK61GLASS NEG ! and negative this type. G H-ZF88ENDSPECIAL ! here we give requirements that are not defaultsACM 3 .1 1 ! auto edge control (AEC) and center thickness control (ACC) are defaults ACA ! but we add to these ACM, so thicknesses do not get too thin, ACA,ASC ! so rays do not approach the critical angle, and ASC so surfaces do not END ! get too close to the hemisphere point.GO ! this starts the process. PROJ在不到一分钟的时间内,该过程生成了它找到的10种最佳配置的系统图片。
