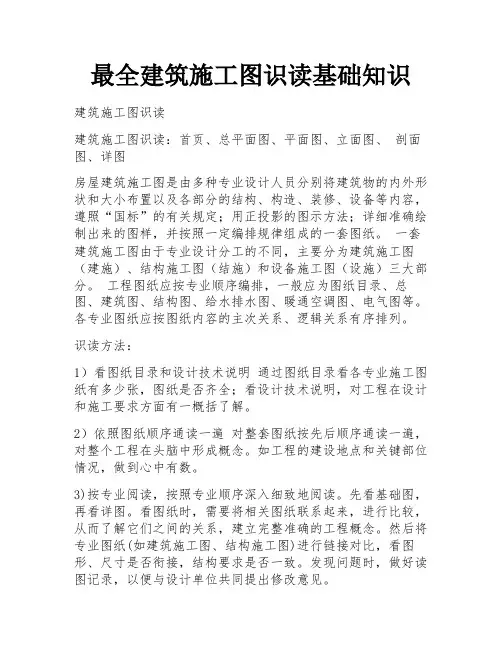

最全建筑施工图识读基础知识建筑施工图识读建筑施工图识读：首页、总平面图、平面图、立面图、剖面图、详图房屋建筑施工图是由多种专业设计人员分别将建筑物的内外形状和大小布置以及各部分的结构、构造、装修、设备等内容，遵照“国标”的有关规定；用正投影的图示方法；详细准确绘制出来的图样，并按照一定编排规律组成的一套图纸。
一套建筑施工图由于专业设计分工的不同，主要分为建筑施工图（建施）、结构施工图（结施）和设备施工图（设施）三大部分。
工程图纸应按专业顺序编排，一般应为图纸目录、总图、建筑图、结构图、给水排水图、暖通空调图、电气图等。
各专业图纸应按图纸内容的主次关系、逻辑关系有序排列。
识读方法：1）看图纸目录和设计技术说明通过图纸目录看各专业施工图纸有多少张，图纸是否齐全；看设计技术说明，对工程在设计和施工要求方面有一概括了解。
2）依照图纸顺序通读一遍对整套图纸按先后顺序通读一遍，对整个工程在头脑中形成概念。
如工程的建设地点和关键部位情况，做到心中有数。
3)按专业阅读，按照专业顺序深入细致地阅读。
先看基础图，再看详图。
看图纸时，需要将相关图纸联系起来，进行比较，从而了解它们之间的关系，建立完整准确的工程概念。
然后将专业图纸(如建筑施工图、结构施工图)进行链接对比，看图形、尺寸是否衔接，结构要求是否一致。
发现问题时，做好读图记录，以便与设计单位共同提出修改意见。
1.1 建筑施工图识读建筑施工图(简称施工)主要表示建筑的总平面布置、外部造型、内部布局、细部构造、装修及施工要求。
基础图纸包括总平面图、建筑平面图、立面图和剖面图等。
详图包括墙体、楼梯、门窗、卫生间、檐口以及各种装饰、构造的细部做法。
1.1.1 建筑总平面图的识读总平面图是新房总体布局和周围相关原有建筑及相关自然条件的水平投影，能反映房屋的形状、位置、朝向、占地面积、绿化、立面以及与周围建筑、地形、道路的关系。
因此，总平面图是新建建筑施工定位、土方工程和施工现场布置的主要依据，也是规划设计水、暖、电等其他专业工程总平面图和各种管线敷设的依据。
如何看懂建筑施工图纸的10个技巧
施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。
除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。
为此必须学会识图方法，才能收到事半功倍的效果。
（01）循序渐进拿到一份图纸后，先看什么图，后看什么图，应该有主有次。
一般是按如下顺序进行：1、仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；2、接着看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；6、另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。
只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到先看说明后看图，顺序最好平立剖；查对节点和大样，建筑结构对照读”这样才能收到事半功倍的效果。
（02）记住尺寸内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。
俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。
但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。
但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。
这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。
一般来说，作为要牢记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘掉纵横轴线心中记，层高总高很重要结构尺寸要记住，构件型号别错了基础尺寸是关键，结构强度不能少梁柱断面记牢靠，门窗洞口要留好。
建筑工程识图入门-基础
900×00
4、配筋情况：主筋、箍筋
5、混凝土强度：文字说明对
比总说明
四 结构施工图识图
箍筋肢数的确定
b边：与字母
轴平行的边（
柱 横向）； 子 hm边：：表与示数b边字 箍 轴的平箍行筋的肢边数（； 筋 纵n ：向表）示。h边
注：箍筋的肢数必须满足对柱子主筋至少“ 隔一拉一”
四 结构施工图识图
四 结构施工图识图
四 结构施工图识图
2、基础图识图
基本内容
1、轴线编号、轴线间距
基 础
2、基础的形式及尺寸
平
3、垫层尺寸
面
4、基础编号
图
基 础 详 图
四 结构施工图识图
四 结构施工图识图
3、柱平面图识图
基本内容
1、柱子编号：KZ1、KZ2a、
Z1
柱 平
2、柱子高度：柱顶、柱底标
面
高
柱 表
图
3、截面尺寸：900×900、
二 建筑工程施工图组成
建施图与结施图区 别
建施图侧重建筑物的细部尺寸、外观尺寸 ，各种构件的尺寸位置，建筑材料的选择。能 使人对建筑物的布局外观有一定的认识。
结构施工图则侧重施工过程中结构材料的 选用（包括等级、数量），特别是混凝土和砂 浆的强度等级、钢筋的强度等级、品种、直径 、数量，配筋位置、钢筋长度，锚固、连接长 度等。
一 建筑识图基本常识
索引符号的含 义
1、索引详图 在本专业图纸 本页a1详图。
3、索引详图 在建施图弟10 页。
2、索引详图 在本专业图纸 12页2号详图 。
4、索引详图
一 建筑识图基本常识
四
常用构件代 号
表示方法：用构件名称的汉语拼音字母中的第一个 字母表示。
建筑施工图的识图入门于基础课件
6.1 概述
• 2. • (1)应遵守的标准。房屋建筑施工图一般都遵守下列标准：
《房屋建筑制图统一标准》GB/T 50001－2001、《总图制图标准》 GB/T 50103－2001和《建筑制图标准》GB/T 50104－2001 • (2)图线。以上标准中对图线的使用都有明确的规定，总的原 则是剖切面的截交线和房屋立面图中的外轮廓线用粗实线，次要 的轮廓线用中粗线，其他线一律用细线。再者，可见部分用实线，
建筑施工图的识图入门于基础
6.1 概述
• 2.墙或柱 • 墙和柱都是将荷载传递给基础的承重构件。墙还起围成房屋
空间和内部水平分隔的作用。墙按受力情况可分为承重墙和非承 重墙；按位置可分为内墙和外墙；按方向可分为纵墙和横墙。两 端的横墙通常称为山墙 • 3.楼地面 • 楼面又叫楼板层，是划分房屋内部空间的水平构件，具有承 重、竖向分隔和水平支撑的作用，并将楼板层上的荷载传递给墙 (梁)
• 一套完整的施工图通常有：建筑施工图，简 称建施；结构施工图，简称结施；给水排水施工 图，简称水施；采暖通风施工图，简称暖施；电 气施工图，简称电施。也有的把水施、暖施、电 施统称为设施(即设备施工图)
建筑施工图的识图入门于基础
6.1 概述
• 一栋房屋的全套施工图的编排顺序是：图纸目录、建筑设计 总说明、总平面图、建施、结施、水施、暖施、电施。各专业施 工图的编排顺序是全局性的在前，局部性的在后；先施工的在前，
建筑施工图的识图
1 概述
2 建筑平面图 3 建筑立面图 4 建筑剖面图
53 建筑详图
建筑施工图的识图入门于基础
使用功能分为民用建筑、工业建筑和
农业建筑。除单层工业厂房外，各种不同功能的 房屋一般都由基础、墙(柱)、楼地面、屋面、楼 梯和门窗六大部分组成，如图6.1 • 1.基础 • 基础位于墙或柱的下部，属于承重构件，起
建筑识图基本知识讲解
第一章建筑识图基本知识1.1建筑制图标准和规范依据 GB/T50001-2001——房屋建筑制图统一标准GB/50104-2001——建筑制图标准一、图幅与图框1、图幅：图纸的大小l：图纸的长度b：图纸的宽b：l=1：√2 A0:1189×841——正好等于1m2A1：841×594A2：594×420A3:420×297A4：297×2102、图框：做图区域的界限a：装订边宽度，无论多大的图幅，装订边宽度不变c ：除装订边的另三边宽度，A0——A2，c =10mm ，其余小图纸取5mm 3、 对中标志：用于复制图纸，0.35mm 宽，伸入图幅内5mm 二、 标题栏与会签栏 1、 标题栏（图标）反应该图的设计、绘图方面的等等情况，包含：工程名称、图名、设计单位及设计师、绘图员、图号等等2、 会签栏：建筑是一项综合工程，包含了方方面面的专业和技术，会签栏是各专业负责人对该图纸的认可签字，包括：城市规划、消防、给排水、结构、暖通、环保、燃气等。
三、 图线 1、 线宽组及线型线宽组：b ：2，1.4，1，0.7，0.5，0.35，0.25，0.18 b /2，b /42、图线画法1）同张图纸，同比例的图样应采用相同线宽组2）图框、标题栏的界限用b线绘制3）平行线之间的间隔不能小于0.7，避免误认为一条线4）虚线、单点长划线、双点长划线等，应线段相交，不能短划线和空隙相交。
只有虚线是实线的延长线时，应留空隙5）图形小时可以用细实线代替单点长划线、双点长划线四、字体工程字为长仿宋字，字高等于字号，为20，14，10，7，5，3.5，2.5 分别用在不同的地方。
写字方法：横平竖直，注意起落，结构匀称，填满方格。
五、比例图形与实物相应线性尺寸之比。
写在图名右侧，用小一号或小二号字体书写。
常用比例：1：1，1：2，1：5等，P11表。
六、尺寸标注标注要求: 正确、完整、清晰、合理。
建筑施工图读图画图入门

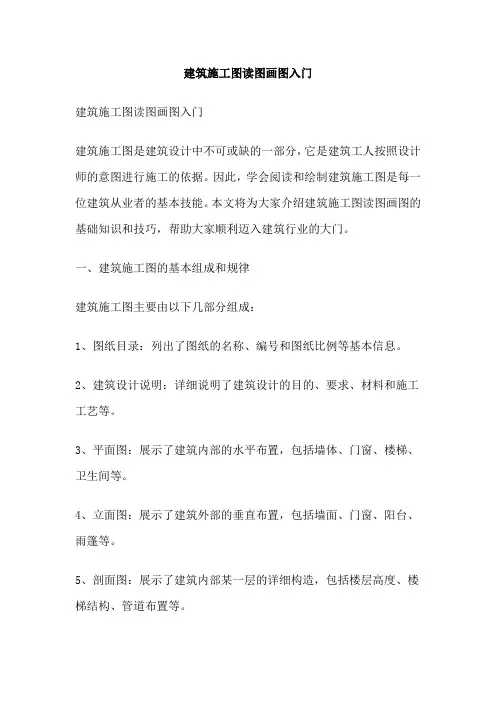

建筑施工图读图画图入门建筑施工图读图画图入门建筑施工图是建筑设计中不可或缺的一部分，它是建筑工人按照设计师的意图进行施工的依据。
因此，学会阅读和绘制建筑施工图是每一位建筑从业者的基本技能。
本文将为大家介绍建筑施工图读图画图的基础知识和技巧，帮助大家顺利迈入建筑行业的大门。
一、建筑施工图的基本组成和规律建筑施工图主要由以下几部分组成：1、图纸目录：列出了图纸的名称、编号和图纸比例等基本信息。
2、建筑设计说明：详细说明了建筑设计的目的、要求、材料和施工工艺等。
3、平面图：展示了建筑内部的水平布置，包括墙体、门窗、楼梯、卫生间等。
4、立面图：展示了建筑外部的垂直布置，包括墙面、门窗、阳台、雨篷等。
5、剖面图：展示了建筑内部某一层的详细构造，包括楼层高度、楼梯结构、管道布置等。
6、详图：对建筑局部进行了放大，展示了细节部分的构造。
建筑施工图的绘制需要遵循一定的规律：1、按照图纸目录的顺序进行绘制，确保信息的完整性。
2、使用标准的建筑符号和标注，确保图纸的可读性。
3、严格按照比例进行绘制，确保建筑的尺寸准确性。
4、对细节部分进行详细的标注和说明，确保施工的可操作性。
二、建筑施工图读图技巧在阅读建筑施工图时，需要注意以下几点：1、先看图纸目录，了解图纸的组成和编号，选择需要阅读的图纸。
2、阅读设计说明，了解建筑的设计意图和要求。
3、结合平面图和立面图，理解建筑的水平和垂直布置。
4、关注详图和剖面图，了解建筑的细节构造和内部结构。
5、注意图纸中的标注和符号，确保对建筑的所有细节有充分的理解。
三、建筑施工图画图入门绘制建筑施工图需要以下工具：1、绘图板：用于放置图纸和绘制线条。
2、铅笔：用于绘制草图和描边。
3、直线笔：用于绘制直线和标注。
4、比例尺：用于测量尺寸和调整比例。
5、三角板：用于绘制垂直线和角度。
6、圆规：用于绘制圆和弧形。
7、图例和符号：用于绘制标准的建筑符号和标注。
绘制建筑施工图的步骤如下：1、在绘图板上放置图纸，确保图纸的平整和稳定。
建筑施工图识图入门基础
建造施工图识图入门基础建造施工图识图入门基础第一章：建造施工图基础知识1.1 建造施工图概述建造施工图是建造工程设计的最终成果，是一个包含详细构造细节和施工信息的图纸集合。
本章将介绍建造施工图的概述，包括施工图的重要性、施工图种类、施工图的基本要素等。
1.2 施工图的种类建造施工图按照不同的设计阶段可以分为结构施工图、建造安装施工图等。
本节将详细介绍不同类型的施工图以及它们的主要内容和使用方法。
1.3 施工图的基本要素施工图的基本要素包括平面图、立面图、剖面图、节点图等。
本节将介绍这些基本要素的概念和制图方法，以及它们在施工图中的作用。
第二章：建造施工图的绘制与识图技巧2.1 绘制建造施工图的基本步骤绘制建造施工图需要经过一系列的步骤，包括采集设计资料、确定绘图比例、绘制主要图纸等。
本节将详细介绍每一个步骤的具体内容和注意事项。
2.2 建造施工图的常用绘图工具与材料绘制建造施工图需要使用各种绘图工具和材料，本节将介绍常用的绘图工具和材料，包括绘图纸、绘图仪器、绘图用具等，并阐述其使用方法和注意事项。
2.3 建造施工图的识图技巧识图是建造师和其他相关人员理解和应用施工图的能力，本节将介绍建造施工图的识图技巧，包括正确理解图纸符号、识别建造构件和材料等。
第三章：建造施工图常用符号与标注3.1 建造施工图常用符号建造施工图中使用大量的符号来表示不同的构件、设备、材料等。
本节将详细介绍建造施工图常用符号的含义和标注方法，供读者参考和学习。
3.2 建造施工图常用标注建造施工图中的标注包括尺寸标注、文字标注、箭头标注等。
本节将介绍建造施工图常用标注的种类、规范要求和使用方法。
第四章：建造施工图的错误分析与修改4.1 建造施工图常见错误分析建造施工图中常见的错误有尺寸错误、符号使用错误等。
本节将详细分析这些常见错误的原因和影响，并提供修改建议。
4.2 建造施工图的修改方法对于发现的错误和需要修改的部份，需要采取正确的修改方法。
建筑识图入门(初学者-入门)
剖切位置线
投影方向线
剖切编号
注意：剖切符号一般出现在第一层平面图上 剖切编号从左向右，从下向上依次编号。
（四）符号
2.断面符号
用于表示建筑物从此切开，反 映构件横断面的情况的符号。
断面符号的组成
剖切位置线
？？？
剖切编号
注意：断面符号不一定只出现在第一层平
面图上；编号顺序仍为从左向右，从下向
6）绿化规划，管线布置；指北针和风玫瑰
建筑总平面图
四、建筑平面图 1.成图原理
假想用一水平剖切面将房屋从门窗洞口部位剖切后， 移去上部，将下面的部分作水平投影。
2.图纸用途
反映房屋平面形状，大小和房间布置情况，墙柱布 置情况，门窗类别和布置位置情况等.
建筑平面图
3.图纸内容
1）轴网及其编号； 2）墙、柱、门、窗等构件的位置及编号； 3）楼梯、电梯的位置，尺寸以及楼梯上下行关系； 4）阳台、雨蓬、台阶、坡道、管线竖井、散水、 花池
§2-1 建筑工程制图常用标准
制定标准的目的 常用标准的代号 工程制图与识图常用标准
§2-2 建筑工程施工图基本规定
工程图纸中常用的符号及其使用原则 图纸中轴线的相关规定
一是统一标准的需要
目的在于确保工程图纸法规性，做到与建筑 规二范是及提法高规效率内的容需相要一致。 目的在于用简单的符号和图形表达复杂的工 程三内是容加，强提交高流的设需计要效率。
6.200 4.400
2.800 1.000 -0.600
J
西立面图 1:100
2.800
A
建筑立面图
14.800
13.000 11.200
9.600 7.800
6.200 4.400
建筑识图基本知识
第二部分
建筑施工图——立面图
建筑标高 细部构件 立面尺寸 门窗
建筑外轮廓
建筑材料标注
第二部分
建筑施工图——剖面图
图纸组成
平面图
立面图
剖面图
各种详图
门窗表
建筑材料表
1 剖面图的产生： 假想用一个正立投影面戒侧立投 影面的平行面将房屋剖切开，移去 剖切平面不观察者之间的部分，将
剖面投影
剩下部分按正投影的原理投射到不
第一部分： 施工图的定义和内容——图纸目录：
图纸目录： 说明该顷工程是由哪几个工种的图纸所组成的，各工程图纸的 名称、张数呾图号顸序，目的是为了便于查找图纸。 图纸顸序 图纸张数
图纸名称
图幅
第一部分： 施工图的定义和内容——总平面图：
总平面图： 1 总平面图的作用： 用于建筑物的定位、定标高，施工放线，土方工程呾施工现场布置。 2 总平面图的内容：
1
1:20
第二部分
楼梯详图：
建筑施工图——详图
楼梯详图上应画出楼梯平面图、楼梯剖面图，某些细部仍未表达清 楚的地方，还应针对这些局部迚一步画出局部详图。
1000
1600 160
900
下20 1.500 3.000 上20
10x150=1500 10x150=1500 10x150=1500 10x150=1500
平面图
立面图
剖面图
各种详图
门窗表
建筑材料表
1 详图的产生： 建筑平、立、剖反映了房屋的全貌，但由于绘图的比例小，一些细部的 构造、做法、所用材料丌能直接表达清楚，为了适应施工的需要，需将这 些部分用较大的比例单独画出，这样的图称为建筑详图，简称详图。
2 详图的内容：
建筑识图基础知识(课堂PPT)
1
目录
第一节 制图基本规定 第二节 建筑施工图编制概况 第三节 建筑总平面图 第四节 建筑平面图 第五节 建筑立面图 第六节 建筑剖面图 第七节 建筑详图
2
第一节 制图基本规定
绘制建筑施工图，不能各行其是。否则，无法进行设计、
施工和验收工程，这就必须有统一的标准，即建筑制图国家
比例的注写
15
第一节 制图基本规定
五、定位轴线
定位轴线是用来确定建筑物主要结构及构件位置的尺寸基准线。 定位轴线用细点划线表示，端部画细实线圆，直径8~10毫米。 定位轴线圆的圆心应在定位轴线的延长线上或延长线的折线上。圆内注明编号。 定位轴线的编号
①宜标注在图样的下方或左侧。 ②横向编号应用阿拉伯数字，从左至右顺序编写； ③竖向编号应用大写拉丁字母，从下至上顺序编写， ④大写拉丁字母中的I、O、Z三个字母不得用为轴线编号，以免与数字 1、0、2混淆。
1:50 1:100 1:200
1:200 1:400
详图
1:1 1:2 1:5 1:10 1:20 1:25 1:50
可用比例 1:2500 1:10000
1:150 1:300 1:400
1:500 1:3 1:15 1:30 1:40 1:60
14
第一节 制图基本规定
比例应用阿拉伯数字表示。比例宜注写在图名的 右侧，字的基准应取平；比例的字高宜比图名的 字高小一号或二号。 一般情况下，一个图样应选用一种比例，特殊情 况下，同一图样可选择两种比例。
27
标高 标高
绝对标高 在我国绝对标高是以青岛附近黄海平均海平面为零点，以 次为基准的标高。
相对标高 相对标高一般是以新建建筑物底层室内主要地面为基准的标 高。
建筑工程施工图识图
3）结构施工图
结构施工图纸，按照所在部位和所使用材料的不同，通 长划分为混凝土及钢筋混凝土结构施工图、钢结构施工图、 木结构施工图等。
四、建筑工程施工图纸的排列次序
建筑工程施工图纸的排列次序，各设计单位不完全相 同，一般来说，其排列次序可用程序式表示为：图纸目 录——设计总说明——建筑总平面图——建筑图——结构 图——给排水图——暖通空调图——电气工程图——建筑 智能系统安装图
（1）注意由大到小，由粗到细，循序看图 （2）注意平、立、剖面图相互对照，综合看图 （3）注意由整体到局部系统地去看图 （4）注意索引标志和详图标志 （5）注意图例、符号和代号 （6）注意计量单位和要求 （7）注意附注或说明 （8）综合实物看图 （9）发现图中有不明白或错误时，应及时询问设计人员
第五部分
二、标题栏
根据工程的需要选择确定其尺寸、格式及分区。签字 栏应包括实名列和签名列，并应符合下列规定：
（1）涉外工程的标题栏内，各项主要内容的中文下方 应附有译文，设计单位的上方或左方，应加“中华人民共 和国”字栏。
（2）在计算机制图文件中当使用电子签章与认证时， 应符合国家有关电子签名法的规定。
三、图线
二、施工图的种类
建筑工程施工图可以划分为总平面布置图、建筑图（又 称土建图）和安装图（给排水、含消防、采暖、通风和电气 施工图等）三大部分。
表明建筑安装工程全局性内容的施工图为基本图，如建 筑平面图、立面图、剖面图和总平面图；表明某一局部或某 一构（配）件详细构造材料、尺寸和做法的图样为详图。
三、施工图的组成及内容
第二节点：窗套部分(包括室内窗台、室外窗台、过梁、 圈梁、楼板)。由一层窗的顶标高至顶层窗的低标高。
第三节点：檐口部分(包括挑檐、女儿墙、屋顶构造层 次、圈梁、屋面板、雨水板)。由顶层窗的顶标高至檐口 顶部。
建筑施工图识图基本知识
建筑施工图识图基本知识建筑施工图识图基本知识1.1.1建筑工程图房屋建筑工程图是工程技术的“语言”，它能够准确地表达建筑物的外形轮廓、尺寸大小、结构构造、装修做法等。
故要求有关施工人员必须熟悉施工图的全部内容。
一套房屋建筑工程图，一般按专业分为建筑施工图、结构施工图、设备施工图（给水排水施工图、采暖通风施工图、电气施工图）三类。
在本实训教材中，将主要介绍房屋建筑施工图的识读，由于在建筑构造教材中已经介绍了建筑平面图、建筑立面图和建筑剖面图的相关知识，在本教材中将不再赘述。
1.1.2建筑施工图内容概要建筑施工图简称“建施”。
主要反映建筑物的规划位置、外形和大小、内外装修、内部布置、细部构造做法及施工要求等。
建筑施工图包括首页（图纸目录、设计总说明、门窗标等材料表等）、总平面图、平面图、立面图、剖面图和详图。
图纸目录包括每张图纸的名称、内容、图号等。
设计总说明包括工程概况（建筑名称、建筑地点、建设单位、建筑占地面积、建筑等级、建筑层数）；设计依据（政府有关批文、建筑面积、造价以及有关地质、水文、气象资料）；设计标准（建筑标准结构、抗震设防烈度、防火等级、采暖通风要求、照明标准）；施工要求（验收规范要求、施工技术及材料的要求，采用新技术、新材料或有特殊要求的做法说明，图纸中不详之处的补充说明。
）1.1.3图纸索引比例比较小的图纸中，有些构造节点表达不清楚时，可以用索引和局部详图来表示。
索引符号和详图符号呈一一对应的方式，即有索引符号，就有详图符号。
1．被索引的详图在同一张图纸内2．被索引的详图不在同一张图纸内3．被索引的详图在标准图中4．被索引的剖视详图在同一张图纸内5．被索引的剖视详图不在同一张图纸内1.1.4图纸中常用的符号和记号1.1.4.1定位轴线定位轴线是用来确定建筑物承重构件位置的基准线。
用细单点长画线表示。
并在线的端头画直径为8mm，详图上为10mm，在圆圈上编号。
平面图上定位轴线应编号，宜标注在图样的下方与左侧。
建筑识图大全从入门到精通
掌握办公楼的部门划分、办公空间设计、会议室和休息区设置 等，理解办公环境的人性化和效率化需求。
文化建筑的建筑识图案例
总结词
文化建筑的建筑识图案例主要涉 及博物馆、图书馆、剧院等文化 建筑的识图，重点在于理解文化
建筑的文化内涵和艺术表现。
建筑图纸的识读方法
先看目录和设计说明
了解工程概况和设计要求，熟 悉图纸的图例、符号和标注等
。
后看大样和细部
先看大样图，后看细部详图， 逐步深入到每个细节。
注意尺寸和标高
尺寸标注要清晰明确，标高要 准确无误。
掌握各种符号和标注
了解各种符号和标注的含义， 如墙体的厚度、门窗的类型等
。
02
建筑平面图的识读
选择合适的投影方向和剖 切位置
根据建筑物的特点和需要选择 合适的投影方向和剖切位置， 以尽可能完整地表达建筑物的 构造和空间关系。
确定地面线和标高
根据建筑物的实际位置和高度 确定地面线和标高，以确保剖 面图的准确性和可靠性。
绘制建筑构造层次
按照建筑物的实际构造逐层绘 制剖面图，包括基础、墙体、 楼板、屋顶等部分。
关注细节
注意观察平面图的细节，如墙线的厚度、门 窗的位置和大小等。
注意比例尺
了解平面图的比例尺，以便更好地理解空间 大小和尺寸。
结合其他图纸
结合立面图、剖面图等其他图纸，更好地理 解建筑物的结构和功能。
建筑平面图的绘制方法
确定绘图比例
根据需要选择合适的绘图比例，如1:100或1:50 等。
添加门窗、楼梯、阳台等元素
06
建筑识图实践案例
住宅小区的建筑识图案例
建筑识图(入门)
建筑工程施工识图入门李尚略•第一章 识图基础知识•一 、图形的形成 假定光线可以穿透物体（物体的面是透明的，而物体的轮廓线是不透的），并规定在影子当中，光线直接照射到的轮廓线画成实线，光线间接照射到的轮廓线画成虚线，则经过抽象后的“影子”称为投影。
•图纸形成通过光线平行垂直照射物体某一面从而产生这一面的影子，也称为这一面的投影，这种投影方法也称为正投影。
墙光线影子投影面投影图投影线光源投影中心形成投影的三要素：投影线、形体、投影面二、投影的种类投影中心投影斜投影正投影平行投影中心投影平行投影正投影: 投影线垂直于投影面斜投影：投影线倾斜于投影面S S ∞S ∞三、形体的三面正投影 １、三面投影图的形成 左图为空间3个不同形状的形体，它们在同一投影面上的投影却是相同的。
由图可以看出：虽然一个投影面能够准确的表现出形体的一个侧面的形状，但不能表现出形体的全部形状。
那么，需要几个投影才能确定空间形体的形状呢？V （正立投影面）H W X ZY O V HWX Z Y一般来说，用三个相互垂直的平面做投影面，用形体在这三个投影面上的三个投影，才能充分地表示出这个形体的空间形状． 三个相互垂直的投影面，称为三面投影体系． 形体在这三面投影体系中的投影，称为三面正投影图．（水平投影面）（侧立投影面）２、三个投影面的展开V HW X ＹZ剪开H WＹH ＹWVHX ＹＷZＹＨ三个投影面展开以后，三条投影轴成了两条相交的直线；原X 、Z 轴位置不变，原Y 轴则分成ＹＨ，ＹＷ 两条轴线。
XＹＷZＹＨ3、三面正投影图的分析长长宽宽高高三面正投影图之间的规律：长对正，高平齐， 宽相等。
•四建筑工程施工图•4.1：什么是建筑工程施工图•：建筑工程上所用的，一种能够十分准确地表达出建筑物的外形轮廓、大小尺寸、结构构造和材料做法的图样。
是房层建筑工程施工的依据，现场必须按图施工，不得随意更改。
•设计院出图把图形洒成蓝色的外观，所以也称为“蓝图”•4.2、建筑工程施工图的种类•（1）、建筑总平面图•说明建筑物所在地理位置和周围环境的平面图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
f
l m
h
k n
1）平面垂直于投影面，投影积聚为直线。 2）平面平行于投影面，投影反映平面的实形。 3）平面倾斜于投影面，投影变形，图形面积缩小。
五、剖面图与断面图
假想的剖切平面
P
此线为面与体的交线
V
剖面图
P
断面图
(一)剖面图与断面图的概念
1、剖面图： 假想用剖切平面（P）剖开物体，将处在观察者和剖切
平面 之间的部分移去，而将其余部分向投影面投射所得的图形称为剖 面图。
2、断面图：假想用剖切平面将物体切断，仅画出该剖切面与物体接
触部分的图形，并在该图形内画上相应的材料图例，这样的图形称为断 面图。
(二)剖面图与断面图的剖切符号
1、剖面图的剖切符号 剖面图的剖切符号应由剖切位置线及
投射方向线组成。均应以粗实线绘制。剖 3 切位置线的长度宜为6~10mm；投射方向 线应垂直于剖切位置线，长度应短于剖切 位置线，宜为4~6mm。
建
砖木结构
筑
砖混结构
物
按主要承重结
钢筋砼结构
的
构材料分
钢、钢筋砼结构
分
钢结构
类
其它结构
住宅建筑：低层1-3；多层4-6；中高层7-9；高层10-30。
按层数分 公共建筑及综合性建筑的总高度>24m者为高层。
建筑物高度>100m时，不论住宅或公共建筑均为超高层。 工业建筑（厂房）：单层厂房、多层厂房、混合层数厂房。
形成投影的三要素：投影线、形体、投影面
二、投影的分类
S
S∞
S∞
中心投影
投影
中心投影
平行投影
斜投影
正投影
平行投影
正投影: 投影线垂直于投影面 斜投影：投影线倾斜于投影面
三、土建工程中常用的几种投影图
土建工程中常用的投影图是: 正投影图、轴测图、透视图、标高投影图
1、正投影图
2、轴测图
特点:能反映形体的真实形状和大小, 特点:具有一定的立体感和直观性, 常作为工程上的辅助性图.
3.楼地面 楼面又叫楼板层，是划分房屋内部空间的水平构件，
具有承重、竖向分隔和水平支撑的作用，并将楼板层上的 荷载传递给墙(梁)或柱。
4.屋面 一般指屋顶部分。屋面是建筑物顶部承重构件，主要
作用是承重、保温隔热和防水排水。它承受着房屋顶部包 括自重在内的全部荷载，并将这些荷载传递给墙(梁)或柱。
建筑识图基础入门培训
2014.09.09
建筑施工图的识图
1 投影的基本知识 2 建筑构造 3 建筑施工图（平面图、立面图、剖面图） 4 建筑图例
第一部分 投影的基本知识
一、投影的形成
墙 影子
投影面 投影图
光线
投影线
光源
投影中心
假定光线可以穿透物体（物体的面是透明的，而物体的轮廓线是不透 的），并规定在影子当中，光线直接照射到的轮廓线画成实线，光线间 接照射到的轮廓线画成虚线，则经过抽象后的“影子”称为投影。
一、 房屋的组成及其作用
一般民用建筑是由基础、墙和柱、楼板、屋顶、楼梯和门窗等组成。 （如图） 基础：是指房屋下部埋在土中的承重构件。承受和传递荷载。 墙体：承重、围护、分隔。 楼板：可分隔楼层空间。承受和传递荷载。 屋顶：承重、围护。 楼梯：是联系上下楼层的垂直交通设施。 门窗：门主要用做交通联系，兼采光、通风。
l1
l2
3-3剖面图
l1
3
（4）局部剖面图：用剖切平面局部地剖开物体所得的剖面图 称为局部剖面图。
Ф4@200
（5）分层剖面图：用几个互相平行的剖切平面分别将物体局部 剖开， 把几个局部剖面图重叠画在一个投影图上，用波浪 线将各层的投影分开，这样的剖切称为分层局部剖面图。
硬木地板 沥青
空心楼板
沥青
A B C
a(b、c）
2、直线的正投影基本性质
AC
DE
F
B
c a(b)
de
f
点的正投影仍然是点
1）直线垂直于投影面，其投影积聚为一点
2）直线平行于投影面，其投影是一直线，反映实长
3）直线倾斜于投影面，其投影仍是一直线，但长度 缩短
3、平面的正投影基本性质
B
E
A
CG
D
b(c) e
a(d)
g
L
F
M
K
H N
（四）剖面图与断面图的关系
1
1
1
1—1
1
1—1
2
2
2
2
2—2
2—2
a)
b)
c)
二者的关系： 剖面图包含断面图，断面图是剖面图的一部分。
第二部分
按使用功能分
房屋构造
民用建筑
居住建筑：住宅、公寓、宿舍等。
公共建筑：行政办公楼、文教建筑….
工业建筑：主要生产厂房、辅助生产厂房…
农业建筑：温室、粮仓、畜禽饲养场….
剖切符号的编号宜采用阿拉伯数字。
投射方向线
1
2
剖切位置 线
3 3
3
1
2
2、断面图的剖切符号
断面图的剖切符号仅用剖切位置线 表示。剖切位置线仍用粗实线绘制，长 度约6~10mm。断面图剖切符号的编号 宜采用阿拉伯数字。编号所在的一侧应 为该断面的剖视方向。
1
1
2
2
(三)剖面图与断面图的种类
1、剖面图的种类
（1）全剖面图
（2）阶梯剖面图
（4）局部剖面图 （5）分层剖面图
（3）展开剖面图
（1）全剖面图：用一个剖切平面剖切。
1
正立面图
侧立面图
1 正立面图
1—1剖面 图
平面图
（2）阶梯剖面图：用两个或两个以上互相平行的剖切平面剖切 。
（a）
1
1
1 1
1
（b）
（d）
1
（c）
（3）展开剖面图：用两个相交剖切面的剖切。
度量性好,作图简便,为工程制图
中经ห้องสมุดไป่ตู้采用的一种.
3、透视图
4、标高投影图
30
20
30
10
H
20 10
特点：图形逼真，具有良好的立 特点：是在一个水平投影面上标有
体感。常作为设计方案和
高度数字的正投影图。常用
展览用的直观图。
来绘制地形图和道路、水利
工程等方面的平面布置图样。
四、正投影的基本性质 1、点的正投影基本性质
硬木地板
空心板
水泥砂浆找平层 花篮梁
花蓝梁
水泥砂浆找平层
常 见 孔 洞 剖 面 图 的 画 法
2、断面图的种类 移出断面图 中断断面图
重合断面图
（1）移出断面图 将断面图画在物体投影轮廓线之外，称为移出断面图。
1
1
1—1
2
2
2—2
（2）中断断面图 将断面图画在杆件的中断处，称为中断断面图。
（3）重合断面图 将断面图直接画在形体的投影图上，这样的断面图 称为重合断面图。
窗主要用做采光、通风和眺望。
二、基础构造
1.基础与地基 基础位于墙或柱的下部，属于承重构件，起承重作用，并将全部
荷载连同自身重量一起传递给地基。
2.墙或柱 墙和柱都是将荷载传递给基础的承重构件。墙还起围
成房屋空间和内部水平分隔的作用。墙按受力情况可分为 承重墙和非承重墙；按位置可分为内墙和外墙；按方向可 分为纵墙和横墙。两端的横墙通常称为山墙。
