2014年上海工程技术大学机械设计复试真题版
上海工程技术大学期末机械设计A
（勤奋、求是、创新、奉献）2015～2016学年第一学期考试试卷主考教师：陆宁课程代码010334学院________班级_______姓名_______学号________《机械设计》课程试卷A参考答案及评分标准一、判断题（本题共10小题，每小题1分，共10分，请用√和×表示正确与错误）1.变应力不一定只由变载荷产生。
（）2.螺纹的螺旋升角愈小，螺纹的自锁性能愈好。
（）3.平键是靠键的两侧面来传递载荷。
（）4.重要的螺栓连接不采用12mm以下直径是因为太细的螺栓不能有效定位（）5.带传动转速不能过高，否则会因离心力过大使得传动能力下降（）6.齿轮啮合的设计应使得小齿轮比大齿轮的硬度高些（）7.蜗杆传动，蜗杆头数越少，传动效率越低。
（）8.选用滑动轴承的润滑油时，转速越高，选用油的粘度越高。
（）9.深沟球轴承不能承受轴向力（）10.因为滚动摩擦系数小于滑动摩擦系数，滚动轴承比滑动轴承更适合于高转速的场合。
（）二、选择题（本题共15小题，每小题1分，共15分）请将答案填写在下表对应空格内1.影响零件疲劳强度的综合影响系数K σ与_______等因素有关。
A.零件的应力集中、加工方法、过载B.零件的应力循环特性、应力集中、加载状态C.零件的表面状态、绝对尺寸、应力集中D.零件的材料、热处理方法、绝对尺寸 2.零件的计算安全系数为_______之比。
A.零件的极限应力与许用应力B.零件的极限应力与工作应力C.零件的工作应力与许用应力D.零件的工作应力与极限应力3.当两个被连接件之一太厚，不宜制成通孔，且需要经常拆装时，往往采用_______。
A.螺栓连接?B.螺钉连接?C.双头螺柱连接?D.紧定螺钉连接 4.平键联接的可能失效形式有______。
A.疲劳点蚀B.弯曲疲劳破坏 C .胶合 D.压溃、磨损、剪切破坏等5.三角传动工作时，与带轮轮槽接触的是______。
A.带的底面B.带的顶面C.带的两侧面 6.带和齿轮组成的多级减速传动中，带传动应放在______。
上海工程技术大学期末 机械设计B(A)
（勤奋、求是、创新、奉献）2015～ 2016学年第二学期考试试卷主考教师： 张 超学院 _________________ 班级 __________ 姓名 __________ 学号 ___________《机械设计B 》课程试卷A 标准答案及评分标准（本卷考试时间90分钟）一、选择题（本题共25小题，每小题1分，共25分）1．被联接件之一很厚，但不需要经常拆装的场合，常用（ C ）联接。
A 、螺栓B 、双头螺柱C 、螺钉D 、紧定螺钉 2．与齿轮传动相比，（ D ）不是蜗杆传动的优点。
A ．传动平稳，噪声小B ．传动比可以很大C ．可以自锁D ．传动效率高 3．机械零件由于某些原因不能（ C ）时称为失效。
A ．工作B ．连续工作C ．正常工作D ．负载工作4．预紧力为0F 的单个紧螺栓联接，受到轴向工作载荷E F 之后，螺栓受到的总载荷a F （ C ）0E F F 。
A ．大于 B ．等于 C ．小于5．紧联接螺栓按拉伸强度计算时，应将拉伸载荷增大到原来的1.3倍，这是考虑到（ B ）的影响。
A ．螺纹中应力集中 B ．扭应力的影响 C ．载荷变化与冲击 D ．安全因素 6．蜗杆传动中将蜗杆分度圆直径1d 定为标准值是为了（ D ）。
A ．使中心距也标准化B ．为了避免蜗杆刚度过小C ．为了提高加工效率D ．为了减少蜗轮滚刀的数目，便于刀具标准化 7．圆柱齿轮传动中，当齿轮直径不变，而减少齿轮的模数时，可以（ C ）。
A ．提高齿轮的弯曲强度 B ．提高齿面的接触强度 C ．改善齿轮传动的平稳性 D ．减少齿轮的塑性变形 8．对于开式齿轮传动，在工程设计中，一般（ D ）。
A ．按接触强度设计齿轮尺寸，再验算弯曲强度B ．只需按接触强度设计C ．按弯曲强度设计齿轮尺寸，再验算接触强度D ．只需按弯曲强度设计 9．在减速蜗杆传动中，用（ D ）来计算传动比i 是错误的。
A ．12i ωω= B ．21z i z =C ．12n i n =D ．21d i d =10．带传动主要依靠（ C ）来传递运动和功率的。
2014年上海工程技术机械设计复试试题B 答案
7CH，7DH，7EH，7FH。
（2）8255A工作在模式0，写出控制寄存器的方式控制字（1）
92H
（3）试用学过的MCS-51单片机汇编语言写出8路A/D采样程序，（10分）
Org 1000H
MOV DPTR #2000H(数据首地址)
3.简述键盘按键软件去抖动的基本原理
答：在按下某个按键时，被按键的簧片总会有轻微的抖动，这种抖动通常会持续10毫秒左右，CPU在按键抖动期间扫描键盘必然会得到错误的按键判断，通常的做法是检测到按键信号时不立即判断，延时10-20毫秒后如果按键信号仍存在则再进行按键值的判断，如果不存在说明刚才的按键信号是干扰引起的
2）仍按上述条件，计算汽缸工作时螺栓危险剖面上的最大拉应力 ，最小拉应力 ，平均应力 和应力幅 （已知螺栓的相对刚度 ）(20分)
解：1） （4分）
式中： (2分)
(2分)
强度满足（2分）
2） （2分）
（2分）
式中： (2分)
(2分)
（2分）
3.某电梯升降用的开式直齿圆柱齿轮传动装置，已知齿轮参数为： ， ， ， ， ，两轮材料均为40Cr淬火处理，其 ， ，寿命系数 ，材料的弹性影响系数 ，安全系数 ， ， ， ， ， ，载荷系数 ， ，主动轮转速 。试计算该对齿轮允许传递的功率。（20分）
MA：LCALL 5000H
后, SP的内容为__52H_______, 51H的内容为____03H_____,
52H的内容为___30H___ ___，PC的内容为____5000H_____。
3.下图8031片外扩展了外部ROM，请计算芯片2817的地址范围。
上海工程技术大学机电选择题
1、电动机所产生的转矩在任何情况下，总是由轴上的负载转矩和___ D ____之和所平衡。
A ．静态转矩B ．加速转矩C ．减速转矩D ．动态转矩6、_________的作用方向恒定，与运动方向无关。
（ C ）A ．反抗转矩B ．离心式转矩C ．位能转矩D ．恒功率转矩7、起重机吊一个重物升降时，负载的机械特性是_________。
（ B ）A ．恒功率型B ．位能型恒转矩C ．反抗型恒转矩D ．直线型机械特性8、下面哪个部分是属于直流电动机的定子部分？ （ C ）A ．换向器B ．电枢绕组C ．励磁绕组D ．风扇9、复励直流电机的励磁绕组和电枢绕组是 。
（ D ）A ．串联B ．并联C ．单独分开连接D ．一部分串联其他的并联10、直流电动机最常用的启动方式是_________。
（ B ）A ．串电阻启动B ．降压启动C ．直接启动D ．调节励磁启动11、_________的调速方式可以实现对恒转矩型负载的无极调速。
（ A ）A ．调压调速B ．串电阻调速C ．弱磁调速D ．A 和B12、直流电动机调速系统，若想采用恒功率调速，则可改变_________。
（ B ）A ．K eB ．ΦC ．I aD ．U13、直流电动机调速系统，若想采用恒转矩调速，则可改变_________。
（ D ）A ．K eB ．ΦC ．I aD ．U14、τm 是反映机电传动系统_________的物理量。
（ B ）A ．时间惯性B ．机械惯性C ．热惯性D ．电磁惯性15、加快机电传动系统的过渡过程，可以减少_________。
（ A ）A ．GD 2B ．nC ．T dD ．T M16、绕线式异步电动机采用转子串电阻启动时，所串电阻愈大，启动转矩_________。
（ D ）A ．愈大B ．愈小C ．不变D ．不一定17、三相异步电动机正在运行时，转子突然被卡住，这时电动机的电流会_________。

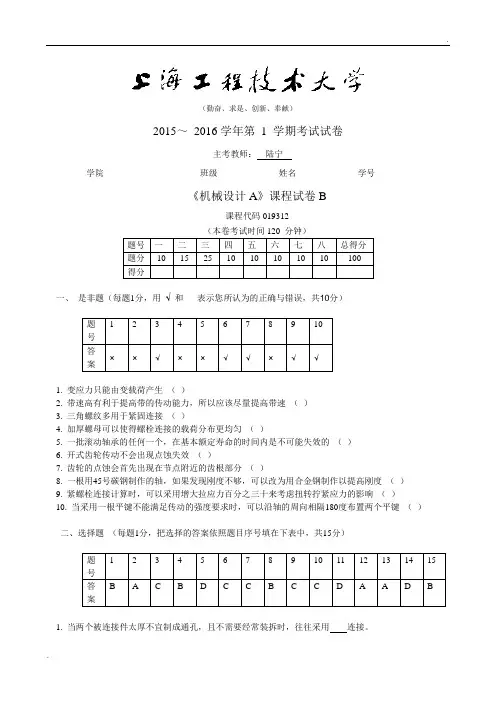

2016上海工程技术大学《机械设计A》试卷B
（勤奋、求是、创新、奉献）2015～2016学年第1 学期考试试卷主考教师：陆宁学院_________________ 班级__________ 姓名__________ 学号___________《机械设计A》课程试卷B课程代码019312（本卷考试时间120 分钟）题号一二三四五六七八总得分题分10 15 25 10 10 10 10 10 100得分一、是非题（每题1分，用√和×表示您所认为的正确与错误，共10分）题1 2 3 4 5 6 7 8 9 10号答××√××√√×√√案1. 变应力只能由变载荷产生（）2. 带速高有利于提高带的传动能力，所以应该尽量提高带速（）3. 三角螺纹多用于紧固连接（）4. 加厚螺母可以使得螺栓连接的载荷分布更均匀（）5. 一批滚动轴承的任何一个，在基本额定寿命的时间内是不可能失效的（）6. 开式齿轮传动不会出现点蚀失效（）7. 齿轮的点蚀会首先出现在节点附近的齿根部分（）8. 一根用45号碳钢制作的轴，如果发现刚度不够，可以改为用合金钢制作以提高刚度（）9. 紧螺栓连接计算时，可以采用增大拉应力百分之三十来考虑扭转拧紧应力的影响（）10. 当采用一根平键不能满足传动的强度要求时，可以沿轴的周向相隔180度布置两个平键（）二、选择题（每题1分，把选择的答案依照题目序号填在下表中，共15分）1 2 3 4 5 6 7 8 9 10 11 12 13 14 15题号B AC BD C C B C C D A A D B答案1. 当两个被连接件太厚不宜制成通孔，且不需要经常装拆时，往往采用连接。
A．螺钉连接 B．双头螺柱 C.螺栓 D. 紧定螺钉2. 在螺栓联接设计中，若被联接件为铸件，则有时在螺栓孔处制做沉头座孔或凸台，其目的是＿＿。
A、避免螺栓受附加弯曲应力作用B、便于安装C、为安置防松装置D、为避免螺栓受拉力过大3. 设计一对啮合的齿轮时，通常使小齿轮比大齿轮宽一些，目的是A．使两个齿轮接触强度相近B．使两个齿轮弯曲强度相近C．补偿可能的加工和安装误差D．两个齿轮寿命接近4. 标准直齿圆柱齿轮传动的弯曲疲劳强度计算中，齿形系数Y Fa只取决于。
上海工程技术大学机械设计试题A
《机械设计》试题A一、填空（每空1分，共20分）1．在疲劳曲线上，以循环基数N0为界分为两个区：当N≥N0时，为（）区；当N ＜N0时，为（）区。
2．刚度是指机械零件在载荷作用下抵抗（）的能力。
零件材料的弹性模量越小，其刚度就越（）。
3．润滑油的（）性越好，则其产生边界膜的能力就越强；（）越大，则其内摩擦阻力就越大。
4．为改善润滑油在某些方面的性能，在润滑油中加入的各种具有独特性能的化学合成物即为（）。
5．正是由于（）现象，使带传动的传动比不准确。
带传动的主要失效形式为（）和（）。
6．蜗杆传动的主要缺点是齿面间的（）很大，因此导致传动的（）较低、温升较高。
7．链传动水平布置时，最好（）边在上，（）在下。
8．设计中，应根据被联接轴的转速、（）和（）选择联轴器的型号。
9．径向滑动轴承的半径间隙与轴颈半径之比称为（）；而（）与（）之比称为偏心率 。
10．对于普通平键，考虑到载荷分布的不均匀性，双键联接的强度按（）个键计算。
二、判断题（每小题1分，共10分）（正确的划“√”，错误的划“×”）1．十字滑块联轴器中的所有元件都是刚性元件，因此属于刚性联轴器。
（）2．两摩擦表面的粗糙度值越小，则越容易实现液体动力润滑。
（）3．在计算转轴的强度时，安全系数法比当量弯矩法更精确。
（）4．相啮合的蜗杆和蜗轮的螺旋角必须大小相等，旋向相反。
（）5．闭式齿轮传动皆须首先按齿面接触强度进行设计计算，确定传动的几何尺寸，然后校核齿根弯曲疲劳强度。
（）6．由于链传动不需要张紧力，故作用在轴上的载荷较小。
（）7．正是由于过载时产生“弹性滑动”，故带传动对传动系统具有保护作用。
（）8．楔键只能用于单向传动，双向传动时，必须采用两个楔键。
（）9．性能等级为6.6级的螺栓，其屈服点＝600MPa。
（）10．机械零件的计算分为设计计算和校核计算，两种计算的目的都是为了防止机械零件在正常使用期限内发生失效。
（）三、简答题（每小题5分，共20分）1．简述为什么开式齿轮传动一般不会出现点蚀现象？2．对于滚动轴承的轴系固定方式，请解释什么叫“两端固定支承”？3．简述形成稳定动压油膜的条件？4．解释名词: 滚动轴承的寿命；滚动轴承的基本额定动载荷。
上海工程技术大学期末机械设计B(B)
（勤奋、求是、创新、奉献）2015～2016学年第二学期考试试卷主考教师：张超学院_________________ 班级__________ 姓名__________ 学号___________《机械设计B》课程试卷B标准答案及评分标准（本卷考试时间90分钟）一、选择题（本题共25小题，每小题1分，共25分）1．普通平键是标准件，其剖面尺寸一般是根据（B）按标准选取的。
A．传递转矩大小B．轴的直径C．轮毂长度D．轴的材料2．（ B ）轴承能很好地承受较大径向载荷与单向轴向载荷的综合作用。
A．深沟球轴承B．角接触球轴承C．推力球轴承D．圆柱滚子轴承3．在转速高、轴向载荷不大的情况下，（ B ）可以代替推力轴承承受轴向载荷。
A．调心球轴承B．深沟球轴承C．园锥滚子轴承D．圆柱滚子轴承4．带传动工作时松边带速（ A ）紧边带速。
A．小于B．大于C．等于D．可能大于、小于或等于5．采取（ A ）的措施不能有效地改善轴的刚度。
A ．改用其他高强度钢B ．改变轴的直径C ．改变轴的支撑位置D ．改变轴的结构6．按弯曲扭转合成计算轴的应力时，要引入系数α是考虑（ C ）。
A ．轴上有键槽而削弱轴的强度而引入系数 B ．按第三强度理论合成正应力与切应力时的折合系数 C ．正应力与切应力的循环特性不同的系数7．在设计V 带传动中，选取小带轮直径1min d d ≥，min d 主要根据（ A ）选取。
A ．带的型号 B ．带的线速度 C ．传动比 D ．高速轴的转速8．齿面硬度350HBS ≤的闭式钢制齿轮传动中，主要失效形式为（ B ）。
A ．齿面磨损 B ．齿面点蚀 C ．齿面胶合 D ．轮齿折断9．计算紧螺栓联接的拉伸强度时，考虑到拉伸和扭转的复合作用，应将拉伸载荷增大到原来的（ B ）倍。
A ．1.1 B ．1.3 C ．1.5 D ．1.710．螺纹的牙型角为α，升角为ψ，螺纹副当量摩擦角为ρ'，则螺纹副的自锁条件为（ C ）。
上海工程技术经验大学期末机械设计B(B)
精心整理（勤奋、求是、创新、奉献）2015～2016学年第二学期考试试卷主考教师：张超学院_________________班级__________姓名__________学号___________《机械设计B 》课程试卷B 标准答案及评分标准（本卷考试时间90分钟）1A C 2．（B A C 3A C 4A ．小于C ．等于5A C 6A B C ．正应力与切应力的循环特性不同的系数7．在设计V 带传动中，选取小带轮直径1min d d ≥，min d 主要根据（A ）选取。
A ．带的型号B ．带的线速度C ．传动比D ．高速轴的转速8．齿面硬度350HBS ≤的闭式钢制齿轮传动中，主要失效形式为（B ）。
A ．齿面磨损B ．齿面点蚀 C ．齿面胶合D ．轮齿折断9．计算紧螺栓联接的拉伸强度时，考虑到拉伸和扭转的复合作用，应将拉伸载荷增大到原来的（B ）倍。
A ．1.1B ．1.3C ．1.5D ．1.710．螺纹的牙型角为α，升角为ψ，螺纹副当量摩擦角为ρ'，则螺纹副的自锁条件为（C ）。
A ．ψα≤B ．αρ'≤ C ．ψρ'≤D ．ρψ'≤11．增大轴在剖面过渡处的圆角半径，其优点是（D ）。
A ．使零件的轴向定位比较可靠B ．使轴的加工方便C ．使零件的轴向固定比较可靠D ．降低应力集中，提高轴的疲劳强度 12．在（B ）的情况下，滑动轴承润滑油的粘度不应选得较大。
A ．重载C 13A C 14A C 15A C 16A 17．V A ．90C ．15017018．设计流体动压径向（向心）滑动轴承时，若宽径比A B C D 19．中速旋转正常润滑密封的滚动轴承的失效形式是（B ）。
A ．滚动体破裂B ．滚动体与滚道产生疲劳点蚀 C ．滚道磨损D ．滚道压坏20．对于一对齿轮传动，若保持其传动比、齿数、齿宽不变，改变其模数，则（D ）。
A ．齿轮的弯曲强度不变，接触强度改变 B ．齿轮的弯曲强度改变，接触强度不变 C ．齿轮的弯曲强度不变，接触强度不变 D ．齿轮的弯曲强度改变，接触强度改变21．用于轴与轴上零件联接的普通平键，其长度可按（C ）原则，在国家标准中选取。
上海大学机械设计2014真题
上海大学机械设计2014年回忆版
我是今年上大研究生考生，想到去年准备时的迷茫，我觉得我有义务分享一些今年的真题，题目类型先说下，
一，20道判断，
二，20道选择
三，5道简答
1、说出几种应力字母的意思，（平均应力，应力幅，应力比，最大最小应力，同时给出应力比和平均应力，画他们的随时间变化的应力曲线）
2、说出五种机构见图的表示，有带传动，链传动，离合器，联轴器，轴承
3、画出螺钉的结构简图
4、给出四个键连接图，要求判断并写出来各自工作面
四，计算好像有五道题
1、涡轮蜗杆传动，分析他们的转向和旋向，计算传动效率，判断是否自锁，计算各力大小和方向
2、滚动轴承反装计算，很传统的算术题
五，最后一道为轴结构改错题，很传统的题。
以上回忆很残缺，总体来说真题不难，不像人家说的很偏，但我想说明上大的机械设计真题并不是别人想的那么难，只是考的更灵活，需要理解学习。
或许他们老师改试卷压分，但起码专业课不会是我们成功的绊脚石，听他们说很多都是上大指定的练习册上的，但那本练习册难度比这次考试难的不是一个层次，考前我曾想放弃，因为就那本书而言，我没自信及格，但我坚持了，所以上天给了把推力吧，不确定能考上，但今年不后悔。
祝有梦的人成功，欢迎大神补充，考研人得惺惺相惜！。
上海工程技术大学期末机械设计BB
（勤奋、求是、创新、奉献）2015〜2016学年第二学期考试试卷主考教师：张超学院_________________ 级____________ :生名_________ 号______________ 《机械设计B》课程试卷B标准答案及评分标准（本卷考试时间90分钟）一、选择题（本题共25小题，每小题1分，共25 分）1 .普通平键是标准件，其剖面尺寸一般是根据（B）按标准选取的。
A.传递转矩大小B.轴的直径C.轮毂长度D.轴的材料2.（B）轴承能很好地承受较大径向载荷与单向轴向载荷的综合作用。
A.深沟球轴承B.角接触球轴承C.推力球轴承D.圆柱滚子轴承3.在转速高、轴向载荷不大的情况下，（B）可以代替推力轴承承受轴向载荷A.调心球轴承B.深沟球轴承C.园锥滚子轴承D.圆柱滚子轴承4.带传动工作时松边带速（A）紧边带速A.小于B.大于C.等于D.可能大于、小于或等于5.米取（A）的措施不能有效地改善轴的刚度。
A.改用其他高强度钢B.改变轴的直径C.改变轴的支撑位置D.改变轴的结构6.按弯曲扭转合成计算轴的应力时，要引入系数是考虑（C）。
A.轴上有键槽而削弱轴的强度而引入系数B.按第三强度理论合成正应力与切应力时的折合系数C.正应力与切应力的循环特性不同的系数7 .在设计V带传动中，选取小带轮直径d i d min , d min主要根据（A）选取。
A.带的型号B.带的线速度C.传动比D.高速轴的转速8.齿面硬度HBS 350的闭式钢制齿轮传动中，主要失效形式为（B）。
A.齿面磨损B.齿面点蚀C.齿面胶合D.轮齿折断9.计算紧螺栓联接的拉伸强度时，考虑到拉伸和扭转的复合作用，应将拉伸载荷增大到原来的（B）倍。
A. 1.1B. 1.3C. 1.5D. 1.710.螺纹的牙型角为，升角为，螺纹副当量摩擦角为，则螺纹副的自锁条件为（C）。
A. B.C.D.11．增大轴在剖面过渡处的圆角半径，其优点是（D）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
考生复试编号： 考生： 2014年硕士研究生入学复试专业笔试试题
报考专业：机械电子工程、机械设计及理论、机械制造及其自动化 考试科目名称：《机械电子工程、机械设计及理论、机械制造及其
自动化专业综合考试》
考试时间：90分钟
二、《机械设计》（100分）
1、V 带传动的11450 r/min n =，带与带轮的当量摩擦系数51.0=v f ，包角 1801=α，预紧力N 3600=F 。
试问：
(1) 该传动所能传递的最大有效拉力为多少；
(2) 若mm 1001=d d ，其传递的最大转矩为多少；
(3) 若传动效率为0.95，弹性滑动忽略不计，求从动轮的输出功率。
【解】 (1) N e
e e e F F fa fa ec 35.478/11/113602/11/11251.051.00=+-⨯⨯=+-=ππ
(2) 传递的最大扭矩
N d F T d ec 5.239172
10035.47821=⨯=⋅=.mm (3) 输出功率
kW 63.395.01000100060100145035.478 95.0100010006095.0100011=⨯⨯⨯⨯⨯⨯=⨯⨯⨯⨯=⨯=
ππυd ec ec d n F F P
2.已知零件材料的机械性能1350MPa σ-=，550s MPa σ=，材料常数0.25σψ=，零件的综合影响系数2K σ=，该零件在轴向变载荷下工作，危险剖面上的max 250MPa σ=，min 150MPa σ=。
试：
1）绘制该零件的极限线图（需注明各特殊点的代号和坐标值）。
2）试用图解法求应力变化规律为min C σ=时的计算安全系数ca S 。
（20分）
比例：每格为25MPa 。
解：1.作零件极限应力线图
1
350175(0,175)2
MPa A K σσ-==→ (2分) 1022350560110.25
MPa σσσψ-⨯===++（2分） 00560280(280,140)22560(550,0)140222MPa D C MPa K σσσ⎫=
=⎪⎧⎪→⎬⎨⎩⎪==⨯⎪⎭ （各2分） 2.确定工作点M
max min
2002m MPa σσσ+==（2分）max min
502a MPa σσσ-==（2分）
3.由图得M '坐标300me MPa σ'=，138ae MPa σ'= （4分）
所以max max 300138 1.7520050
me ae ca m a S σσσσσσ'''++====++ （4分）
3. 一单向转动的开式外啮合标准直齿圆柱齿轮传动。
已知z 1=25，z 2=70，Y Fa1=2.62，Y sa1=1.59，Y Fa2=2.24，Y sa2=1.75，m =4 mm ，齿宽B 1=85 mm ，齿宽B 2=80 mm ，K H ＝1.4，K F =1.5，Z E MPa n 1=960 r/min ，[σF1]=270 Mpa ，[σF2] =270 Mpa ，[σH1] =560
MPa ，[σH2] =560 MPa 。
求：该齿轮传动所能传递的最大功率P 1？（20分）
附公式：[]1F Fa Sa F F 12K T Y Y bd m σσ=
≤ []H t E H H 112.5K F u Z bd u σσ+=≤ 解：
因为是开式传动，所以只按齿轮弯曲疲劳强度计算
1. 按弯曲疲劳强度计算所能传递的T 1
比较[]
[]
F1F2Sa1Fa1Sa2Fa227027064.81,68.882.62 1.59 2.24 1.75
Y Y Y Y σσ====⨯⨯ （4分） 得：[]
[]81.64111==Fa Sa F Fa Sa F Y Y Y Y σσ （4分）
由[]1F Fa Sa F F 12K T Y Y bd m
σσ=≤ 得：T 1≤
[]11F 11min 2F Sa Fa bd m K Y Y σ⎛⎫ ⎪⎝⎭＝80425464.812 1.5⨯⨯⨯⨯⨯＝691306.67 N·mm （6分） 2. 计算齿轮传动所能传递的最大功率
P =61110
55.9⨯n T =69.5 kW （5分） 3. 计算结果：该齿轮传动所能传递的最大功率为69.5 kW 。
（1分）
4.某工程机械传动装置中的一根轴，根据工作条件决定采用一对角接触轴承7208AC 支承，已知轴承载荷F r1＝1000N ，F r2＝2060N ，F ae ＝820N ，n ＝5000r/min ，运转中受中等冲击（fp ＝1.5），常温工作（ft ＝1），预期寿命L ’＝2000(h)，试问：所选轴承合适否？（20分）
附：当Fa/Fr ≤e ，X=1，Y=0；Fa/Fr ＞e ，X=0.41，Y=0.87、 e=0.68、 C=35.2KN 。
解：1、求派生轴向力F d ：F d1＝e* F r1＝0.68×1000＝680 N ； F d2＝e* F r2＝0.68×
2060＝1400 N （方向见题图）（4分）
2、求轴向载荷F a ：∵F ｄ1+ F ae ＝680+820＝1500＞F d2＝1400，∴轴有右移趋势，轴
承1松，轴承2紧，所以F a1＝F d1＝680 N 和F a2＝ F d1+F ae ＝2305+870＝1500N
（8分）
3、求当量载荷P ：
∵Fa 1/Fr 1=680/1000=0.68＝e=0.68，∴X 1=1；Y 1=0
P 1＝fp (X 1* F r1+ Y 1* F a1)=1.5×(1×1000+0×680)=1500 N （2分） ∵Fa 2/Fr 2=1500/2060=0.728＞e ＝0.68， ∴X 2=0.41； Y 2=0.87 P 2＝fp (X 2* F r2+ Y 2* F a2)=1.5×(0.41×2060+0.87×1500)=3224 N （2分）
4、球轴承寿命L ：
L=ε)(60106P
C f n t ，式中f t ＝1；ε＝3；又P 2＞P 1，取P ＝P 2＝3224 N ；n=5000rpm ，C=35.2KN,
将各值代入上式，得：L=36)3224
352001(50006010⨯⨯=4338(h)＞L ’＝2000(h) （3分）
5、结论：该轴承是安全的。
（1分）
5.结构分析改错题，图示轴系零部件的结构装配图，已经用直线引出10处设计错误。
请用文字说明指定序号处的结构设计错误。
（1处分析正确得2分，如果不说明不给分）。
(20分)
解：每指出一处错误2分。
此题中的错误主要有：
①装轴承段不需用螺母定位；
②轴肩过高，轴承无法拆卸；
③齿轮轴向不能定位；
④齿轮无法装配；
⑤精加工轴过长，轴承不好装拆；
⑥轴承端盖和轴之间应留有间隙；
⑦联轴器无法轴向定位；
⑧键槽应开在同一母线上；
⑨齿轮周向无定位；
⑩轴承和轴颈之间属于过盈配合，不需键联接。
