灯光控制器接线
DMX512控制器使用说明
DMX512控制器使用说明DMX512（Digital Multiplex）是一种控制灯光、音响和特殊效果设备的通信协议。
DMX512控制器是用来发送和接收DMX512信号的设备，具有简单易用、功能强大的特点。
本文将详细介绍DMX512控制器的使用说明。
1.连接设备：将控制器与需要控制的设备进行连线。
通常使用的是XLR3针或5针连接线。
将DMX输出端口连接到设备的DMX输入端口。
确保连接正确可靠，避免出现虚焊或脱落导致的连接问题。
2.电源及信号连接：确认DMX控制器的电源已接通，并且设备间的信号线按照正确的顺序连接。
DMX512的标准规定，信号源始终连接在最远的终端，然后依次连接每个设备。
这样可以确保信号在各个设备之间的传输质量。
3.选择通道：DMX512控制器通常具有多个通道，每个通道控制一个设备或多个设备的一些属性。
选择要控制的通道，以确定控制的设备和效果。
4.设定亮度值：通过旋钮、按钮或数字键盘等方式，设定要发送的亮度值或效果值。
确保亮度值在有效范围内，以避免设备受损或效果失真。
5.预设场景：部分DMX512控制器具有预设场景的功能，可以通过预设场景来快速切换不同的灯光或音响效果。
通过选择预设场景号码或名称，即可实现场景的切换。
6.设置效果：一些DMX512控制器具有特殊效果的设置功能，例如慢速渐变、快速闪烁等。
通过选择效果类型以及速度参数，即可实现不同的特殊效果。
7.保存和调用：当设置好所需的灯光、音响或特效效果后，可以选择保存当前设置以备以后使用。
一些控制器还可以设置调用方式，例如手动调用或自动轮播等。
8.联动控制：多个DMX512控制器可以通过联动的方式进行控制，以实现更复杂的效果。
通过设置主控制器和从控制器，主控制器发送指令给从控制器，从而实现多个设备的同步控制。
9.调试和故障排除：在使用过程中，可能会遇到一些问题，例如设备不响应、亮度不均匀等。
可以通过DMX控制器的调试模式，查看信号传输情况，以及连接是否正确。
dmx512灯光控制器说明书
dmx512灯光控制器说明书【一、DMX512灯光控制器简介】DMX512灯光控制器是一种数字通信协议，用于控制舞台灯光、建筑照明等灯光设备。
它通过一根五芯电缆传输数据，实现灯光设备之间的通信与控制。
DMX512协议具有高速、稳定、可扩展性强等特点，成为灯光控制领域的主流标准。
【二、DMX512灯光控制器主要功能与应用领域】DMX512灯光控制器的主要功能包括：灯光控制、颜色调整、效果切换、场景存储等。
它广泛应用于舞台表演、演唱会、租赁市场、建筑照明、景观照明等领域，为各类灯光设计师提供无限创意空间。
【三、DMX512灯光控制器使用方法与注意事项】1.使用前，请仔细阅读说明书，了解控制器的基本功能、连接方式、操作方法等。
2.确保控制器与灯光设备兼容，并根据设备需求选择合适的控制通道。
3.连接电缆时，请确保五芯电缆的正确接线，避免短路、漏电等安全隐患。
4.操作控制器时，请遵循操作规程，避免误操作导致设备损坏。
5.定期检查电缆、接头等连接部件，确保连接牢固、无损坏。
【四、DMX512灯光控制器故障排查与解决方案】1.故障现象：控制器无法正常通信。
解决方案：检查五芯电缆接线是否正确、电缆是否损坏；确认设备是否支持DMX512协议。
2.故障现象：控制器无法控制灯光设备。
解决方案：检查灯光设备接线是否正确、控制器通道是否匹配；确认设备是否正常工作。
3.故障现象：控制器无法存储场景。
解决方案：检查存储卡是否正常、文件格式是否正确；重新设置存储参数。
【五、总结】DMX512灯光控制器作为一种专业灯光控制设备，为灯光设计师提供了丰富的创意可能性。
正确使用和维护控制器，可以确保设备长期稳定运行，发挥最佳性能。
在使用过程中，请务必遵循操作规程，确保人身和设备安全。
一灯三控接线方法
一灯三控接线方法
一灯三控是指一个灯可以通过三个开关进行控制，这在家庭照明中非常常见。
接线方法的正确与否直接关系到灯具的使用效果，因此我们有必要对一灯三控接线方法进行深入了解和学习。
首先，我们需要明确一灯三控接线方法的原理。
一灯三控是由一个灯具和三个
控制开关组成的，通过这三个开关的组合操作，可以实现对灯具的开关控制。
在正常情况下，任何一个开关的操作都可以实现对灯具的开启或关闭，这就需要我们正确地进行接线来实现这一功能。
接下来，我们来讲解一灯三控的具体接线方法。
首先，我们需要明确每个开关
的功能，通常来说，一灯三控中会有一个总控开关和两个副控开关。
总控开关一般安装在房间的门口，而副控开关则安装在房间内的其他位置。
在进行接线时，我们需要将总控开关与灯具的火线、零线相连接，同时将总控开关的触点分别与两个副控开关的触点相连接。
这样一来，无论是通过总控开关还是副控开关的操作，都可以实现对灯具的控制。
在实际操作中，我们需要注意一些细节问题。
首先，接线时一定要保证各个导
线的连接牢固可靠，避免出现松动导致的接触不良问题。
其次，需要注意导线的绝缘处理，避免因为导线短路或漏电而引发安全隐患。
最后，接线完成后一定要进行仔细的检查，确保每个开关的操作都能够正常控制灯具的开关。
总的来说，一灯三控接线方法并不复杂，但是在实际操作中需要我们仔细认真，确保每一个步骤都正确无误。
只有这样，我们才能够保证灯具的正常使用，同时也能够避免因为接线不当而引发的安全隐患。
希望通过本篇文档的学习，您能够对一灯三控接线方法有所了解，为日常生活中的灯具安装提供帮助。
控制器的接线方法
控制器的接线方法控制器的接线方法有许多种，主要取决于所使用的控制器的类型和功能需求。
下面我将详细介绍几种常见的控制器接线方法。
1. 直接接线法：直接接线法是最简单的一种接线方法，适用于简单的控制系统。
主要包括电源接线、输入端子接线和输出端子接线。
电源接线将控制器与电源连接，一般有两种方式：直接接入交流电源或者通过电源适配器接入直流电源。
输入端子接线将控制信号输入到控制器，一般是通过开关、传感器等设备将信号传输给控制器。
输出端子接线将控制器的输出信号连接到被控制的设备上，如电机、灯光等。
2. 继电器接线法：继电器接线法是一种常用的控制器接线方法，适用于需要实现多个电路的控制系统。
通过使用多个继电器进行控制，可以实现更复杂的功能。
接线方法包括电源接线、继电器输入端子接线和继电器输出端子接线。
电源接线方式与直接接线法相似，继电器输入端子接线主要是将控制信号输入到继电器上，通过控制继电器的通断状态来控制输出信号。
继电器输出端子接线将继电器的输出信号连接到被控制设备上。
3. PLC接线法：PLC（可编程逻辑控制器）是一种常用的现代化控制器，适用于较为复杂的控制系统。
PLC的接线方法相对较为复杂，主要包括电源接线、输入端模块接线、输出端模块接线和通信接线等。
电源接线方式与前两种方法类似，输入端模块接线是将输入信号连接到PLC的输入模块上，输出端模块接线是将PLC的输出信号连接到被控制设备上。
通信接线用于连接PLC与其他设备或者计算机进行数据传输，以实现远程监控或控制。
4. 变频器接线法：变频器是一种常用的电机控制器，主要用于调节电机的转速和运行方式。
变频器接线方法包括电源接线、输入信号接线和输出信号接线。
电源接线方式与前面的方法类似，输入信号接线是将控制信号（如启动、停止信号）输入到变频器上，输出信号接线是将变频器的输出信号连接到电机上。
此外，还需要注意接地线的连接，以确保系统的安全运行。
综上所述，不同类型的控制器有不同的接线方法，通常包括电源接线、输入信号接线和输出信号接线。
舞台灯光知识：灯光控制器的使用技巧及接线方法
舞台灯光知识：灯光控制器的使用技巧及接线方法舞台灯光是演出的重要组成部分，控制好灯光能够让演出更加生动、丰富，对于一名灯光师来说，熟练掌握灯光控制器的使用技巧及接线方法是至关重要的。
本文将围绕这一主题展开，希望能帮助读者更好地了解灯光控制器的使用方法。
一、灯光控制器的种类灯光控制器是控制舞台灯光的设备，根据不同的功能和特点，可分为模拟控制器、数字控制器、DMX控制器等。
1.模拟控制器模拟控制器是早期使用比较多的控制器，它是通过调节电阻、电容等元件来实现对灯光的控制。
因为其控制范围和功能比较有限，所以目前已经渐渐被数字控制器所替代。
2.数字控制器数字控制器是通过计算机软件来控制灯光，具有控制范围广、控制功能强大的特点。
它也可以通过手机APP或者遥控器等多种方式进行控制，使用方便。
3. DMX控制器DMX控制器是一种数字控制器，它通过DMX信号来控制舞台灯具。
DMX信号是一种数字信号，可以支持多种灯光控制功能，同时减少了布线的难度。
二、灯光控制器的使用技巧灯光控制器的使用技巧对于灯光师来说非常关键，下面我们将介绍一些使用灯光控制器的技巧。
1.灯光的预设在演出前，灯光师需要根据演出的需要，预设好舞台上的灯光效果。
这需要灯光师熟悉控制器的操作，将需要控制的灯光效果预先调好。
2.节奏感节奏感是控制好灯光的关键之一，灯光师需要根据舞台上演出的音乐或者舞蹈节奏，将灯光的变换设置好。
要注意灯光的变换要与演出内容相呼应，形成和谐的整体效果。
3.色彩搭配色彩搭配也是灯光师需要特别注意的，灯光师需要根据演出内容、舞台布景等因素来选择合适的灯光颜色。
色彩的搭配要注意不要过于单调，要形成丰富多彩的视觉效果。
三、灯光控制器的接线方法灯光控制器的接线方法对于使用者来说也非常重要，下面我们将介绍一些常见的接线方法。
1. DMX控制器的接线方法DMX控制器的接线方法相对较为简单，只需要把DMX信号线连接到灯光师调整器的DMX输入口上即可。

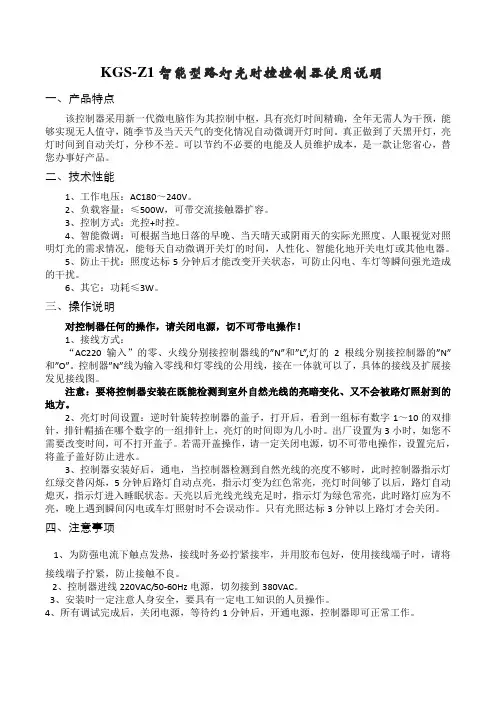

KGS-Z1智能型路灯光时控控制器使用说明
KGS-Z1智能型路灯光时控控制器使用说明一、产品特点该控制器采用新一代微电脑作为其控制中枢，具有亮灯时间精确，全年无需人为干预，能够实现无人值守，随季节及当天天气的变化情况自动微调开灯时间。
真正做到了天黑开灯，亮灯时间到自动关灯，分秒不差。
可以节约不必要的电能及人员维护成本，是一款让您省心，替您办事好产品。
二、技术性能1、工作电压：AC180～240V。
2、负载容量：≤500W，可带交流接触器扩容。
3、控制方式：光控+时控。
4、智能微调：可根据当地日落的早晚、当天晴天或阴雨天的实际光照度、人眼视觉对照明灯光的需求情况，能每天自动微调开关灯的时间，人性化、智能化地开关电灯或其他电器。
5、防止干扰：照度达标5分钟后才能改变开关状态，可防止闪电、车灯等瞬间强光造成的干扰。
6、其它：功耗≤3W。
三、操作说明对控制器任何的操作，请关闭电源，切不可带电操作！1、接线方式：“AC220输入”的零、火线分别接控制器线的”N”和”L”,灯的2根线分别接控制器的”N”和”O”。
控制器”N”线为输入零线和灯零线的公用线，接在一体就可以了，具体的接线及扩展接发见接线图。
注意：要将控制器安装在既能检测到室外自然光线的亮暗变化、又不会被路灯照射到的地方。
2、亮灯时间设置：逆时针旋转控制器的盖子，打开后，看到一组标有数字1～10的双排针，排针帽插在哪个数字的一组排针上，亮灯的时间即为几小时。
出厂设置为3小时，如您不需要改变时间，可不打开盖子。
若需开盖操作，请一定关闭电源，切不可带电操作，设置完后，将盖子盖好防止进水。
3、控制器安装好后，通电，当控制器检测到自然光线的亮度不够时，此时控制器指示灯红绿交替闪烁，5分钟后路灯自动点亮，指示灯变为红色常亮，亮灯时间够了以后，路灯自动熄灭，指示灯进入睡眠状态。
天亮以后光线光线充足时，指示灯为绿色常亮，此时路灯应为不亮，晚上遇到瞬间闪电或车灯照射时不会误动作。
只有光照达标3分钟以上路灯才会关闭。
照明控制接线图中文说明
L N DSI调 光 镇流 器 T5/T8双 管 D1 D0 DSI
+ _ 0-10V
红 外 遥控 调 光 场 景 开 关
台 式 或 笔 记 本 电 脑控 制
手 机 或平 板 控 制
主 控 功 能 ： 多 功 能 智 能 调 光 器 可 简 易 低 成 本 地 实 现 手 动， 遥 控 ， 手机及电脑对照明的智能化控制如开关，调光及场景等。 可 单 独 或 同 时 支 持 DALI , DSI 或 0-10V 1-10V 调 光 ， 内 置 继 电 器 开 关 还 可 对 任 意 电 器 进 行 智 能 化 开 关 (手 机 电脑 控 制 )
DALI镇 流 器或 LED驱 动
DSI镇 流 器或 LED驱 动
DALI网 关
DALI DALI
KNX CBUS BACNET DALI网 关 或 其 它DALI控 制 器
L N DSI+ DSI- DALI DALI 10V+ V- 16V+ N DSI 输 入 (可 选 )
低 压 DC供 电 (可 选 )
调 光 器 作D ALI 转 换 多 ( 从 机 ) 功 能 时 ， 应 该 注 意DALI 线 的 供 电 总 能 力 必 须 <250MA, 正 负 不 能相 反 。 调 光 器 每 个 内 部 供 电 能 力 150MA@16V, 因 此 只 需 保 留 一 个 内 部 供 电 ， 将 其 它 调 光 器 DALI 供 电 线 路 断 开 ， 方 法 见 说明 书 。
+ 0-10V _
红外遥控调光场景开关
台 式 或笔 记 本 电 脑控 制
手 机 或平 板 控 制
手 机 或平 板 控 制
手机或平板控制
彩灯控制器的使用方法
彩灯控制器的使用方法
1 彩灯控制器介绍
彩灯控制器是一种电子控制产品，它可以调节普通的灯泡来发出多种颜色、模式、亮度等效果。
这种控制器可以形成一个多彩灯光系统，为家庭带来浪漫氛围，也可以拥有幻彩般的节日灯光。
2 准备材料
要使用彩灯控制器，你需要准备好一些材料，比如：灯泡、彩灯控制器、相关的安装线等。
然后，你还需要准备一台电脑，用于安装驱动程序。
3 安装灯泡和控制器
首先，你需要将安装线连接到彩灯控制器，并将灯泡和控制器紧密地连接在一起，以便能够接通电源。
接线完毕后，你需要确认灯泡和控制器是否正常工作。
4 连接电脑
接下来，你需要使用USB线将彩灯控制器连接到电脑上，然后在电脑上下载相应的驱动程序进行安装，以便于连接彩灯控制器、调整效果，以及管理灯泡。
5 操作灯泡
经过上述步骤，你就可以开始操作灯泡了，你可以根据自己的喜好，调出不同的颜色、模式、亮度等灯光效果。
6 总结
彩灯控制器是一种非常方便的家庭灯光工具，它可以令家中灯光变得更漂亮。
只要按照以上步骤使用彩灯控制器，就能让室内空间变得足够浪漫，让家庭生活更加精彩。
DMX512灯光信号控制线接线方式介绍
DMX512灯光信号控制线接线方式介绍由于DMX512的简单性、可靠性以及灵活性，很快它就成为了将控制器(如照明控制台)与调光器以及雾机、智能灯等特效设备连接起来的主要方法，至今已经发展成为从控制台用标准数字接口控制调光器的方式。
不过DMX512虽超越了模拟系统，但不能完全代替模拟系统。
DMX512在其物理层上使用EIA-485差分信令，并结合一个可变大小、基于包的通信协议。
DMX512不包括自动错误检查和纠正，因此对于危险的应用，例如烟火或舞台操纵的移动，不是一种适当的控制。
错误触发可能是由电磁干扰、静电放电、电缆终止不当、电缆过长或电缆质量不佳造成的。
DMX512接口定义根据标准定义，同时为了区分传统的音频3芯卡侬接口，定义了5芯卡侬接口，但是近年来3芯卡侬接口也越来越多的应用于DMX512设备上，5pin线序如下：注意：和传统的音频接口有所不同，Pin2和Pin3的正负刚好相反，且由于Pin 4 和Pin 5 为备用链路即目前没有定义，故通常可以只接Pin1~3。
DMX512专用线缆及最大传输距离DMX512控制器以250kbit/s传输差分串行数据，理论上一个总线链路最长可以达到1200米 ( 3900FT)，但这不代表一条线缆最长可以用到1200米，而是加上中继器后最长可达1200米。
传输距离越远，对线材的要求越高，可以在保证特性阻抗为120Ω的前提下进行加粗线缆。
3芯卡侬和5芯卡侬接口都可以采用2芯带屏蔽的双绞线，且线缆务必满足特性阻抗为120Ω，而特性阻抗是最重要的，不匹配的特性阻抗会扭曲数字信号波形、增加误码。
行业中很多工程人员使用普通的麦克风线缆或者RVVP 2×0.752链接，而这两种线缆均为低阻抗，阻抗几乎为50~70 Ω，达不到标准要求的120Ω，会使得大大增加反射，大大缩短传输距离，尤其是在超过50米后，可能出现无法预测和校正的、不规则的、完全或间断不受控制的错误信号，甚至突然停止运行。
三色led灯接线原理
三色led灯接线原理
LED灯是一种可以发出不同颜色光芒的发光二极管。
三色
LED灯通常由红色、绿色和蓝色的LED组成，可以通过不同
的电流控制发光颜色。
三色LED灯的接线原理是将红、绿、蓝三个LED连接在一起，并与电源和控制器相连。
这种连接方式称为共阳或共阴连接方式。
在共阳连接方式下，LED的阳极连接到电源的正极，而LED
的阴极则通过电阻连接到控制器的输出引脚。
红、绿、蓝三个LED的阴极分别接在控制器的不同输出引脚上。
在共阴连接方式下，LED的阴极连接到电源的负极，而LED
的阳极通过电阻连接到控制器的输出引脚。
红、绿、蓝三个LED的阳极分别接在控制器的不同输出引脚上。
通过控制器的输出引脚向LED发送不同的电流信号，可以调
节LED灯的亮度和颜色。
例如，当红、绿、蓝三个LED都接
收到最大电流时，LED灯会呈现出白色光芒。
当只有红LED
接收到最大电流，而绿、蓝LED接收到较小的电流时，LED
灯会呈现出红色光芒。
总之，通过控制器的输出引脚和不同的电流信号，可以实现对三色LED灯的颜色和亮度的控制。
CTL-G500智能LED灯光控制器 说明书
CTL-G500 智能LED灯光控制器使用手册第一版(2008.5)目录1 概述 (1)1.1基本功能 (1)1.2技术规格 (1)2 LED灯光控制器的使用 (3)2.1控制线简介 (3)2.2控制接口的连接 (3)2.3SD卡接口的使用 (3)2.4控制器面板操作 (4)2.5控制文件的生成 (4)User manual CTL-G500智能LED 灯光控制器 概述本章简单介绍CTL-G500的基本功能与技术规格。
CTL-G500是银港数据系统公司最新开发的脱机智能LED 灯具控制器，完全配合以SD600A 芯片为核心的LED 灯具，功能强大，结构紧凑，提供单路LED 灯具控制接口，每路可控制1024颗SD600A 。
CTL-G500内置多种灯光效果变化，可供用户快速进行灯光调试及应用。
CTL-G500具有SD 卡接口。
可以使用SD 存储卡来存储LED 灯光控制文件并自动回放。
SD 卡为FAT 文件格式，容量为64M ～1G 。
CTL-G500非常适合设计简单的LED 照明应用，例如各种发光标识字牌。
1.2.1 存储卡类型：SD/MMC 卡容量：64M ～1G格式：FAT1.2.2 按键功能薄膜按键：六键MODE 键：内置效果选择PAUSE 键：暂停BRT+ 键：增加亮度BRT- 键：减少亮度SPD+ 键：提高速度SPD- 键：降低速度 1.1 基本功能 1.2 技术规格User manual CTL-G500智能LED灯光控制器1.2.3控制线类型：SD600A数量：1024颗接口：光隔离TTL速率：1.5Mbps1.2.4物理参数重量：120G尺寸：132mm×65mm×28mm（长×宽×高）工作温度：-10℃～+60℃相对湿度：0%～95%1.2.5电源功率电源：9~12V DC（接线柱不分正负极性）功率：< 3WUser manual CTL-G500智能LED 灯光控制器LED 灯光控制器的使用本章介绍LED 灯光控制器的使用方法CTL-G500 LED 灯光控制器控制线有两根，一根为CLK 时钟控制线，一根为DATA 数据控制线。
dmx512灯光控制器说明书
dmx512灯光控制器说明书摘要：I.引言A.灯光控制器简介B.DMX512灯光控制器的作用II.控制器概述A.控制器外观B.控制器按键和接口C.控制器功能III.控制器使用A.接线和安装B.编程设置1.进入编程状态2.选择程序号3.设置灯具功能4.存储场景C.运行程序1.选择要运行的程序2.调节速度和时间3.上下切换程序IV.控制器编程A.编程模式B.编程步骤1.选择程序号2.设置灯具功能3.存储场景C.编程注意事项V.控制器维护A.控制器保养B.控制器故障排除VI.结论A.总结控制器特点B.展望控制器应用前景正文：DMX512灯光控制器是一款功能强大的设备，用于控制灯光效果。
通过编程设置，可以实现各种灯光场景的变换，为舞台、娱乐场所、展览等场合带来精彩的视觉效果。
本说明书将详细介绍DMX512灯光控制器的使用方法、编程技巧和维护知识。
控制器概述DMX512灯光控制器外观简洁大方，按键和接口布局合理，方便操作。
控制器具有丰富的功能，可以满足各种灯光控制需求。
控制器使用接线和安装：首先，将控制器与电源、灯光设备连接。
然后，按照安装说明将控制器固定在合适的位置。
编程设置：进入编程状态后，选择程序号，设置灯具功能（如颜色、亮度等），并存储场景。
可以通过编程软件进行更详细的设置。
运行程序：选择要运行的程序，调节速度和时间，以及上下切换程序。
控制器编程编程模式：控制器支持多种编程模式，可以根据实际需求选择合适的模式。
编程步骤：首先，进入编程模式。
然后，按照编程说明设置程序号、灯具功能和存储场景。
编程注意事项：编程过程中，注意保持控制器与灯光设备的连接稳定，避免因断开连接导致的数据丢失。
控制器维护控制器保养：定期清洁控制器，避免灰尘和湿气影响设备性能。
控制器故障排除：若控制器出现故障，可以参考故障排除指南进行修复。
如果问题仍无法解决，请联系售后服务。
总之，DMX512灯光控制器是一款性能卓越的设备，通过本说明书，您可以轻松掌握其使用方法、编程技巧和维护知识。
Wants 4路artnet转DMX512灯光控制器
笔记本电脑、平板电脑、 手机通过无线连接本盒 子发出的无线信号
实体控台或其它控制器 连接电脑接线示意图
电脑上安装 WYSIWYG或其他灯 光模拟软件
控台输出D连接无线路由
• Lorem ipsum dolor sit amet, consectetur adipisicing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua. Ut enim ad minim veniam, quis nostrud exercitation ullamco laboris nisi ut aliquip ex ea commodo consequat.
能输出WS2812信号控制灯带或灯板，每路支持680个灯珠。
能将DMX512数据打包网络数据传输到电脑做舞台效果模拟。将实体控台的 DMX信号输入到电脑端作舞台灯光演示。
支持网页自由设置IP，输入输出模式，无线SSID等参数。
可以多台组合控制更多通道，可连接无线路由器，扩展通讯距离和范围。
可适用于婚庆演出、舞台演出、KTV酒吧、广告招牌、沙盘展厅等，还适用于 灯光师演出前期做模拟舞台演示。能稳定胜任大中小各种类型的舞台场所。
• Lorem ipsum dolor sit amet, consectetur adipisicing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua. Ut enim ad minim veniam, quis nostrud exercitation ullamco laboris nisi ut aliquip ex ea commodo consequat.
ds-kd9203-1接线教程
ds-kd9203-1接线教程ds-KD9203-1接线教程ds-KD9203-1新系列的LED灯控制器，能够满足客户在家居，娱乐和商业照明等领域的室内灯光效果的要求。
它是采用触摸控制的技术，这使它能够可靠的运行，又是简单，易于安装和操纵的。
DS-KD9203-1控制器是一种被称为“回路数字灯控”的智能控制器，它可以控制LED灯通道的数量，也具备调色和调光等功能。
它可以控制多达40个灯组，每组可以设置不同的亮度，可以实现动态、循环、九段调光和自动关机等多种功能，能够为项目提供完美的颜色和灯光效果，可以满足不同类型项目照明布置要求。
DS-KD9203-1灯控的安装简单，它是以灌封形式封装的，整体重量轻，体积小，可以灵活的安装在电路控制柜或相关的控制屏上。
控制柜安装完成后，首先需要安装不同供电源至一体化照明控制器，接线如下：从中央控制器引出的电源线接入操作面板，操作面板的负载信号线接入中央控制器，操作面板的电源线再接入智能设备用电线，最后把智能设备用电线接入中央控制器负载端口。
安装完毕后，需要根据实际需要设置控制器，比如大小室内灯光能源需求，使用的 LED 灯强度和灯光调光模式，等等。
在 DS-KD9203控制器上，用户可以通过触摸按钮来设置灯光模式。
例如，用户可以选择是否开启定时关灯功能，并选择自动关灯时间；还可以前后选择动态调色模式，以改变室内灯光效果。
DS-KD9203-1 控制器是一款功能强大、易于安装和操纵的触摸控制器，能够为项目提供完美的灯光效果，满足不同类型项目的照明布置要求。
它可以控制多达40个灯组，每组可以设置不同的亮度，可以实现动态、循环、九段调光和定时关灯等多种功能，是室内智能控制器中的佼佼者。
本文介绍了关于 DS-KD9203-1 灯控的安装方法和设置，用户可以根据需要执行接线，从而获得符合要求的照明效果。
四路彩灯控制器电路工作原理
四路彩灯控制器电路工作原理四路彩灯控制器是一种常见的电路装置，它能够实现灯光的四种切换，可以使室内灯光的效果更加多样化，提升家居生活的品质。
这篇文章将会为大家解析四路彩灯控制器电路的工作原理。
1. 基本原理四路彩灯控制器可以控制四盏灯的亮灭，而其工作原理主要依靠三极管的放大作用和继电器的开合作用。
在电路中，通过对不同的引脚进行不同的接线方式，实现控制不同的开关状态，进而控制灯光的显示和隐藏。
2. 电路组成该电路由电源、电阻、电容、三极管、继电器和四个按键组成。
其中，电源提供电流和电压，将电能转换为光能，以此点亮灯光。
电阻的作用是限制电流的大小，保证电路的稳定性。
电容则可以平滑电源的波动，确保线路中的电压不会出现过大或者过小的情况。
三极管的放大作用是使电路的信号扩大，从而对接下来的元器件发挥更好的控制作用。
而继电器则是用于进行继电器的开闭功能，实现对灯光开闭状态的控制。
3. 电路控制原理当任意一个按键被按下，将会形成一条电流流动的通路，从而进入继电器和三极管的管脚，通过控制电路的导通和截止状态，实现控制灯光的状态。
当S1按键被按下，通路被打开，发生电流流动，当前路的继电器“K1”也被打开，电路中的灯光被点亮。
当S2按键被按下，通路被打开，发生电流流动，第二路的继电器“K2”被打开，电路中的对应灯光点亮，其他同理。
当S3按键被按下，通路被打开，发生电流流动，需要同时打开“K1”和“K3”继电器，从而实现第一路和第三路的灯光同时点亮的功能。
总之，通过不同按键组合的方式，可以达到四种灯光的控制变化，以满足家居生活的需要。
4. 总结综上所述，四路彩灯控制器的工作原理主要依靠三极管的放大和继电器的开合功能，实现对灯光开闭状态的控制。
通过不同按键的组合，可以实现不同的灯光显示效果，为家居生活提供更多的多样性。
这种电路使用简单，成本低廉，效果显著，可以广泛应用于家居、宾馆、餐厅等场所，是一种非常实用的电路装置。
DMX512灯光信号控制线接线方式介绍
DMX512灯光信号控制线接线方式介绍DMX512是一种用于控制舞台、演出以及室内外灯光的专业控制协议。
它使用标准的RS485电气接口，并且可以通过一根单一的信号线在多个灯光设备之间传输数据。
在实际应用中，正确的接线方式对于保证信号的稳定传输非常重要。
下面将介绍几种常见的DMX512灯光信号控制线接线方式。
1.单信号终端接线方式单信号终端接线方式是最简单的一种接线方式，仅使用一根信号线连接控制器和灯光设备。
在这种方式下，控制器将DMX512信号通过一根信号线传输到第一个灯光设备，然后通过设备上的信号输出端口将信号直接传输到下一个设备。
这样，每个设备都将依次连接在一起，形成了一个信号链路。
该方式适用于只有少量灯光设备需要控制的场景。
2.主信号终端接线方式主信号终端接线方式也使用一根信号线连接控制器和灯光设备，但是信号线连接的最后一个设备上一般会有一个终端电阻。
终端电阻的作用是防止信号的反射，确保信号的稳定传输。
在这种方式下，控制器将DMX512信号通过一根信号线传输到第一个灯光设备，然后通过设备上的信号输出端口将信号传输到下一个设备，直到最后一个设备。
在最后一个设备上，将信号线连接到设备上预留的终端电阻接口上。
3.分线器接线方式分线器接线方式适用于需要控制大量灯光设备的场景。
在这种方式下，控制器将DMX512信号通过一根主信号线传输到分线器，然后分线器将信号分为多个分支，并通过每个分支分别连接到不同的灯光设备。
分线器可以是被动式的，也可以是主动式的。
被动式分线器不需要外部电源，但是信号的延迟和衰减较大；而主动式分线器则可以提供增益和信号重组，以确保信号的稳定传输。
4.道场线接线方式道场线接线方式常用于大型演出和舞台设备控制。
在这种方式下，每个设备之间都会有一根信号线和一根地线相连。
通过将信号和地线分开传输，可以减少信号干扰，并提高信号的传输质量。
在实际应用中，无论使用哪种接线方式-确保信号线的质量良好，避免使用损坏的、过长的或者不合适的信号线；-在信号线上加装终端电阻，以确保信号的稳定传输；-避免将信号线与强电线路或其他干扰源靠近，以免产生干扰；-定期检查和维护信号线的连接，并更换损坏的连接器或者电缆。
PLC实训08---灯光闪烁的PLC控制
图1-8-6 计数器与定时器的组合应用
PLC原理及应用
模块1 入门应用模块
项目知识准备
项目8 灯光闪烁的PLC控制
2．通用计数器的应用
④计数器与闪烁电路的组合应用 图1-8-7是计数器与闪烁电 路组合实现闪烁3次的程序。
图1-8-7 计数器与闪烁电路的组合应用
PLC原理及应用
模块1 入门应用模块
模块1 入门应用模块
项目八 灯光闪烁的PLC控制
PLC原理及应用
模块1 入门应用模块
目标与要求
项目8 灯光闪烁的PLC控制
● 掌握通用计数器的使用。 ● 掌握用PLC编制灯光闪烁的程序。
PLC原理及应用
模块1 入门应用模块
项目描述
项目8 灯光闪烁的PLC控制
灯光的闪烁广泛应用于我们的日常生活，如霓虹灯、 舞台灯光的闪烁、居家的彩灯、节日彩灯、广告彩灯、报 警器等。
项目知识准备
1、计数器C的类型
项目8 灯光闪烁的PLC控制
FX2N系列计数器分为通用计数器和高速计数器两类。 通用计数器用于对变化缓慢的内部信号（如X、Y、M、S、 T等）进行计数，该信号的接通和断开时间应比PLC的扫 描周期稍长。当信号变化比较快时，应使用高速计数器 进行计数。
PLC原理及应用
模块1 入门应用模块
项目实施
（一）确定PLC的I/O分配表
输入端（I）
外接元件
输入端子
启动按钮SB1
X0
停止按钮SB2
X1
项目8 灯光闪烁的PLC控制
输出端（O）
外接元件 输出端子
彩灯L1
Y1
彩灯L2
Y2
彩灯L3
ห้องสมุดไป่ตู้Y3
3路灯光控制器接线方法
3路灯光控制器接线方法
一．控制器接在灯和进线之间；
1.先断开照明线路空气开关（进户分线盒内有一个控制照明的开关），并确认照明线路电源已经断开；
2.将照明灯的两根线同线路断开，控制盒红线和黑线分别接线路的两根线上；（如果线路有一根线是黑线就同控制盒的黑线接在一起，）
3.一个照明灯接线方法：
照明灯的两根线，一根接控制盒另一个黑线，另一根接蓝线，（如果只接一个照明灯，蓝、绿、黄线可以全部拧在一起）；4.两个照明灯接线方法：
照明灯的三根线，一根公共零线接控制盒黑线，另一根接控制盒蓝线，最后一根接黄线；绿线悬空；
5.三个照明灯接线方法：
照明灯的四根线，一根公共零线接控制盒黑线，一根接控制盒蓝线，一根接黄线；一根接绿线；
二．遥控器按钮定义:
1.A钮3路全开；
B钮黄线所接照明灯开，其它关；
C钮兰线所接照明灯开，其它关；
D钮3路全关；。
