稳压管参数含义

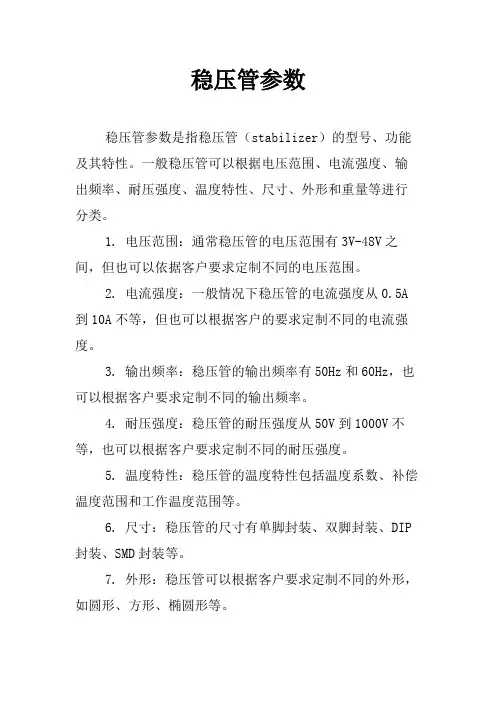

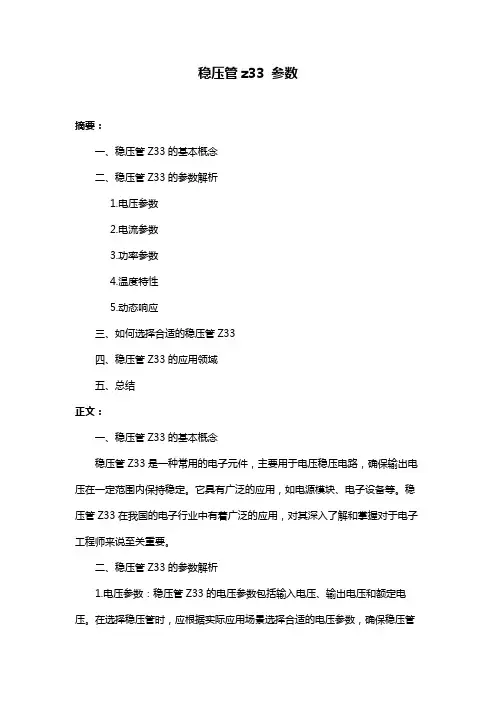

稳压管参数含义
(1) Vz-- 稳定电压
指稳压管通过额定电流时两端产生的稳定电压值。

该值随工作电流和温度的不同而略有改变。

由于制造工艺的差别，同一型号稳压管的稳压值也不完全一致。

例如，2CW51型稳压管的Vzmin为3.0V, Vzmax则为3.6V。

(2) Iz- 稳定电流。

指稳压管产生稳定电压时通过该管的电流值。

低于此值时，稳压管虽并非不能稳压，但稳压效果会变差;高于此值时，只要不超过额定功率损耗，也是允许的，而且稳压性能会好一些，但要多消耗电能。

最大稳定工作电流取决于最大耗散功率，即Pzmax =Vz*Izmax 。

而Izmin对应Vzmin。

(3) Rz- 动态电阻。

指稳压管两端电压变化与电流变化的比值。

该比值随工作电流的不同而改变，一般是工作电流愈大，动态电阻则愈小。

例如，2CW7C稳压管的工作电流为 5mA时，Rz为18Ω;工作电流为1OmA时，Rz为8Ω;为20mA时，Rz为2Ω。

Rz =DVz /DIz， Rz愈小，反映稳压管的击穿特性愈陡。

(4) Pz- 额定功耗。

由芯片允许温升决定，其数值为稳定电压Vz和允许最大电流Izm的乘积。

例如2CW51稳压管的Vz为3V，Izm为20mA，则该管的Pz为60mW.
(5) Ctv- 电压温度系数。

是说明稳定电压值受温度影响的参数。

例如2CW58稳压管的Ctv是
+0.07%/°C，即温度每升高1°C，其稳压值将升高0.07%。

(6) I R- 反向漏电流。

指稳压二极管在规定的反向电压下产生的漏电流。

例如2CW58稳压管的
V R=1V时，I R=O.1uA;在V R=6V时，I R=10uA。

补充: T--时间；
Z--电压；
K--膝点。

二极管类有几种类型，信号二极管，大电流二极管、稳压管、TVS管、肖特基二极管等。

1.信号二极管
即正向电流较小、恢复速度较快、个头较小的二极管。

用于信号线上。

2.大电流二极管
一般用作防反，选择时要注意额定正向电流、反向电压以及正向压降。

这种二极管选型时，因为其正向电流较大，为了减少功率消耗，一般正向压降越小越好。

而反向电压也越大越好。

3.稳压管
又称齐纳管，这里指的是信号线上保护用的小个头稳压管。

除非信号波动幅度很大，否则没有必要特别注意功率。

S管
指大功率的瞬态保护，一般用于电源线上，要根据后继电路的耐压选择稳压值，根据电源信号波动情况选择功率。

5. 肖特基二极管
以上4种类型是按功能进行划分的，而肖特基二极管的名字是来自于它与其他管子不同的制作工艺，是完全另一种划分方法。

即肖特基二极管既有小型信号二极管，也有大个头的防反用二极管。

肖特基二极管的特点是正向压降小，但反向耐压也较小。

在对反向耐压无要求时尽量选用肖特基二极管。

常用的有：整流二极管、检波二极管、光敏二极管、发光二极管、恒流二极管、稳压二极管等。

还有特殊用途：
一、恒流二极管
1．恒流二极管的作用恒流二极管（简称CRD）是用来稳定电流的二极管，它可以在较宽的电压变化范围内提供恒定不变的电流。

恒流二极管主要应用各种放大电路（如音频功放电路）、振荡电路及稳压电源电路，在电路中作为恒流源或恒流偏置元件。

2．常用的恒流二极管常用的恒流二极管有2DH系列，
二、补偿二极管
1．补偿二极管的作用补偿二极管是一种具有良好的温度特性和稳压特性的半导体二极管，广泛应用于各种半导体收音机、音响系统和通信设备中作温度补偿及电源降压补偿。

2．常用的补偿二极管常用的补偿二极管有2CB系列等。

2CB系列补偿二极管采用环氧树脂陶瓷圆片状封装，
三、双基极二极管
1．双基极二极管的结构与作用双基极二极管又称单结晶体管，是具有一个PN结的三端负阻器件。

双基极二极管由一个PN结和一个N型硅片构成，在硅片的两端分别引出两个基极B1和B2，在PN结的P型半导体上引出的电极为发射极E。

基极B1和基极 B2之间的N型区域可以等效为一个纯电阻，即基区电阻RBB。

该电阻的阻值随着发射极电流的变化而改变。

双基极二极管广泛应用于各种振荡器、定时器和控制器电路中。

2．常用的双基极二极管常用的双基极二极管有BT31系列、BT32系列和BT33系列，
四、磁敏二极管
1．磁敏二极管的作用磁敏二极管是一种磁–电转换半导体器件，可以在较弱的磁场作用下，产生较高的输出电压，并随羊磁场方向的变化同步输出变化的正、负电压。

磁敏二极管应用于磁场检测、电流测量、无触点开关及无电刷直流电动机的自动控制等方面。

2．常用的磁敏二极管常用的磁敏二极管有2DCM系列和2ACM系列。

五、精密二极管
1．精密二极管的作用精密二极管（简称PD）是一种具有稳定电压和稳定电流功能的高精度二极管，它工作温度适应范围较宽、线性好、稳定性非常高，主要应用于各种电子电路中，作为恒流源或恒压源。

精密二极管的电路图形符号和文字符号与普通二极管相同。

常用的精密二极管常用的精密二极管有HW系列（单管）、SHW系列（对管）和THW系列（带温控器）等。

六、隧道二极管
隧道二极管是采用砷化镓（GaAs）和锑化镓（GaSb）等材料混合制成的半导体二极管，其优点是开关特性好，速度快、工作频率高；缺点是热稳定性较差。

一般应用于某些开关电路或高频振荡等电路中。

隧道二极管的文字符号与普通二极管相同。
