变压器套管末屏日常工作注意事项

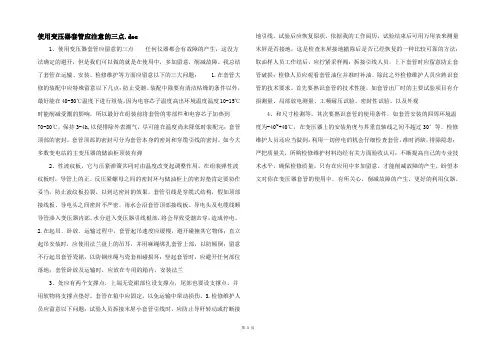

使用变压器套管应注意的三点.doc
使用变压器套管应注意的三点.doc1、使用变压器套管应留意的三点任何仪器都会有故障的产生，这没方法确定的避开，但是我们可以做的就是在使用中，多加留意，削减故障。
我总结了套管在运输、安装、检修维护等方面应留意以下的三大问题： 1.在套管大修的装配中应特殊留意以下几点：防止受潮。
装配中除要有清洁枯燥的条件以外，最好能在40-50℃温度下进行组装。
因为电容芯子温度高出环境温度温度10-15℃时能削减受潮的影响，所以最好在组装前将套管的零部件和电容芯子加热到70-80℃，保持3-4h,以便排除外表潮气，尽可能在温度尚未降低时装配完；套管顶部的密封。
套管顶部的密封可分为套管本身的密封和穿缆引线的密封。
如今大多数变电站的主变压器的储油柜顶装有弹2、性波纹板，它与压紧弹簧共同对由温度改变起调整作用。
在组装弹性波纹板时，导管上的正、反压紧螺母之间的密封环与储油柜上的密封垫肯定要协作妥当，防止波纹板拉裂，以到达密封的效果。
套管引线是穿缆式结构，假如顶部接线板、导电头之间密封不严密，雨水会沿套管顶部接线板、导电头及电缆线顺导管渗入变压器内部。
水分进入变压器引线根部，将会导致受潮击穿，造成停电。
2.在起吊﹑卧放﹑运输过程中，套管起吊速度应缓慢，避开碰撞其它物体；直立起吊安装时，应使用法兰盘上的吊耳，并用麻绳绑扎套管上部，以防倾倒；留意不行起吊套管瓷裙，以防钢丝绳与瓷套相碰损坏；竖起套管时，应避开任何部位落地；套管卧放及运输时，应放在专用的箱内。
安装法兰3、处应有两个支撑点，上端无瓷裙部位设支撑点，尾部也要设支撑点，并用软物将支撑点垫好。
套管在箱中应固定，以免运输中窜动损伤。
3.检修维护人员应留意以下问题：试验人员拆接末屏小套管引线时，应防止导杆转动或拧断接地引线，试验后应恢复原状。
依据我的工作阅历，试验结束后可用万用表来测量末屏是否接地，这是检查末屏接地撤除后是否已经恢复的一种比较可靠的方法；取油样人员工作结后，应拧紧采样阀；拆接引线人员，上下套管时应留意防止套管破损；检修人员应观看套管油位并准时补油。
主变套管介绍及日常巡视注意事项(1)
变压器套管渗油分析
对于套管上部渗油可能有两种情况： 1：套管渗油，一般套管油位过高或者上方密封有问题时，套管的油
可能从顶部渗出，右下图即套管渗油。 2：本体渗油，套管顶部中间密封不良时，本体的油可能从中渗出
（ቤተ መጻሕፍቲ ባይዱ体油枕安装位置高于套管顶部时，多数变压器都是这类情况）
右图为打开油位观察窗上方盖子查看
套管油位观察窗的分类
套管油位观察窗种类一 （沈阳传奇）
这类观察窗较常见，在 玻璃片上划了四条口子+光 线折射,视觉上就是看到的 白色竖条。（祥见后一页 ）
黑色部分即为实际 油位（套管满油时观 察窗是全黑的）
无油部分 有油部分
套管油位观察窗的分类
套管油位观察窗种类一
白色竖条是在玻璃片上划了几道口子
套管油位观察窗的分类
套管油位观察窗种类四
这类观察窗窗口较 大，玻璃片上有磨砂 方便油位观察
套管油位观察窗的分类
套管油位观察窗种类五 （沈阳传奇）
这类观察窗是电子 式观察窗，观察窗可 拆卸更换，指示明确 。
变压器套管油位标准
标准：三相竖直的套管油位应在1/2以上； 三相非竖直的套管油位在2/3以上(单一向侧边倾斜)。
套管油位观察窗的分类
套管油位观察窗种类二 （ABB）
这类观察窗有两个 观察口，通常用于 220kV及以上电压等 级，原理同种类一。 （黑色部分为有油， 白色部分为无油）
套管油位观察窗的分类
套管油位观察窗种类三 （南京电瓷厂）
正常情况下可观察 到明显的油位。
缺点：时间久了，窗口容易模 糊。（发现此现象及时上报缺 陷）
220kV变压器外形图
变压器套管种类
我们当前常见的主变套管种类主要分为两类：
主变压器套管末屏故障处理作业指导书
确认( )
5
检查作业完成情况
1、接触面是否符合要求及螺丝紧固，测量接触电阻及格并记录。
2、末屏接地良好，规范且防水防潮。
3、当密封螺母盖螺牙损坏时，更换末屏套管座。
直阻：（ 微欧）
3、作业终结
序号
项目
内容
结果
1
结论
是否完成
确认()
2
备注
3
报告录入人
填写要求：各项措施确认及作业结果：正常则填写“√”、异常则填写“×”、无需执行则填写“○”。
确认( )
2
查找发热原因，查找末屏是否接触良好
检查接触面是否锈蚀、氧化、有无裂纹、无烧损现象，螺栓是否松动或损坏。
使用兆欧表做接地测试。
确认( )
3
处理末端子发热
根据氧化及烧伤情况用扁挫或00号砂纸进行打磨并用无水酒精清洁干净，如有裂纹或烧伤严重时更换附件。
确认( )
4
装复套管末端子
1、接触面涂上导电脂或中性凡士林，接触面对应原先位置连接要均匀牢固。
额定电压（kV）
型号
生产厂家
1
导出信息系统计划管理模块
导入信息系统计划管理模块
导入信息系统计划管理模块
导入信ห้องสมุดไป่ตู้系统计划管理模块
2
导出信息系统计划管理模块
导入信息系统计划管理模块
导入信息系统计划管理模块
导入信息系统计划管理模块
2、作业过程
序号
作业内容
作业标准
作业结果
1
确认缺陷状况
现场检查接触面是否变色或烧坏，必要时测量接触电阻并记录。
主变套管末屏故障处理作业指导书
作业班组
变压器套管常接地末屏异常现场分析及其处理
变压器套管常接地末屏异常现场分析及其处理摘要：近几年，随着用电负荷的增加，套管故障逐渐增多。
高压套管是变压器组件中较容易发生故障的部件。
倘若套管存在缺陷或故障，将直接危及变压器的安全稳定运行及供电可靠性。
其中末屏接地不良是影响套管正常运行的根源。
基于此，本文主要对电力变压器套管末屏接地典型故障及其处理进行分析探讨。
关键词：电力变压器；套管末屏；接地典型故障；处理引言高压套管是电网内重要的电气设备，它能使带有高电压和强大电流的导线安全地穿过接地墙壁、箱壁和金属外壳，与其他高压电气设备相连接，其不但是引线对地的绝缘，而且还担负着固定引线的作用。
从变压器高压套管故障分析中看出，在高压套管故障中，末屏接地不良通常是引发套管不正常运行的多发诱因的重点。
1电力变压器套管末屏接地分析高压电容式套管是套管中较常用的一种。
电容式套管由电容芯子、末屏、瓷套、金属附件和导体构成。
套管的电容芯子由多层相互绝缘的铝箔层组成，称为电容屏，能有效改善内部电场分布，提高绝缘材料利用率。
电容屏数目越多，绝缘中电场分布越均匀，其中靠近高压导电部分的第一个屏为零屏，它与一次导电部分相联，最外一层屏称为末屏，通过末屏接地装置引出接地，整个电容屏全部浸在绝缘油中。
在电网内运行时，末屏须可靠接地，这样才能使外绝缘的瓷套表面的电场受内部电容芯子的均压作用而分布均匀，也起到保护电容芯子的作用，从而提高了套管的电气绝缘性能。
通过末屏可以测量其电容屏的电容量和介损，从而判断电容屏的绝缘状况，掌握绝缘性能，因此末屏接地装置的引出端子也称为测量端子。
通过末屏测量端子能有效地发现主末屏绝缘受潮、绝缘油劣化、电容屏间开路或短路等缺陷，如运行中末屏开路，将出现高电压，极易导致设备损坏。
变压器电容式套管末屏接地方式，可分为外露连接式（外置式）、金属外罩封闭式（内置式）和常接地式（靠弹簧压力末端长期接地，试验时用专用工具把末端接地点断开）2变压器套管常接地末屏异常现场分析及其处理2.1常接地结构特点分析对于常接地结构接地方式的末屏，试验时应先将护盖套打开，然后将接地套压下，取一金属销插入引线柱的准4小孔中，再松开压下的接地套，接地套在弹簧作用下回弹直至金属销位置。
变压器套管末屏损坏的处理及防范
(1) 根据故障情况，绝缘盒脱落的根本原因是 由于绝缘盒内的填充物未凝固好所致。 对黄褐色流 状物检查后发现， 填充物仍然发软。 (2) 配制填充物时， 所用的材料不符合性能要 杂物导致接地环被卡不能完全复位。
(收稿日 2005- 11- 13) 期:
月 刁闷卜日 卜 川卜小闷 卜小闷 卜川川 卜州， 卜闷门卜即月卜心闷卜即闷 闷 卜 卜川 阅 卜月闷卜闷门 .闷卜今闷卜心阅卜小阅 引卜司 卜呻月 叫「卜 卜 月 月州卜明月卜川州 卜曲月卜心闷卜{ 闷 卜用闷卜月闷 州 月 川卜 卜 卜 月卜明月 卜月闷 卜川阅 卜 卜月月卜卿闷 ，闷月 .闷 .闷 卜叫 卜司 卜司司 闷闷卜嘴闷卜闷月卜中月 阅卜心闷卜闷月 卜 一 卜口 卜门 门 一卜司川卜司刁 卜司川 一 卜曲闷 卜州
末屏装置如图 1 所示，根据处理情况分析，装 置损坏原因为:
和 损， 值 别 X 374.7pF, tg 6 = 0.0027, 介 其 分 为C
与交接时数值接近，因末屏稍加电压就对地击穿， 无法测量介损值。 取套管内部油样进行色谱分析结 果如表 1 所示。
表 1 油样色谱数据
气体 名称
体积分数 八 x 10-6
求。 环氧树脂、固化剂、 石英粉等材料由于存放时 间长而产生变质， 随着运行时温度、 振动等的影响， 再加上填料配比不均， 导致填充物变质而流出盒外， 致使绝缘盒脱落。 (3) 安装绝缘盒时，绝缘盒内填充物如果未填 满， 也能造成绝缘内部有空的现象， 易造成松动; 由 于定子端部在运行中固有频率振动较大， 更进一步 加剧了松动的产生。 (4) 绝缘材料在运行时的收缩，也会导致绝缘 盒出现空隙，由于振动加上填充物变质， 致使绝缘 盒内填充物流出变空，导致绝缘盒脱落。 3 处理及效果
一起500kV主变压器套管末屏故障分析及处理
一起 500kV 主变压器套管末屏故障分析及处理摘要：本文以某电厂500kV主变压器套管末屏故障分析及处理过程为例，通过介绍500kV主变压器套管及末屏接地结构，结合案例分析变压器套管末屏故障产生的原因及如何防止末屏故障引起的事故，为今后类似的故障分析处理提供参考和借鉴。
关键词：变压器、套管末屏、故障分析处理、套管末屏故障防范措施；引言某电厂500kV主变为特变电工衡阳变压器有限公司2009 年生产，型号为SSP-250000/500无励磁调压变压器，其高压侧出线套管是传奇电气（沈阳）有限公司（原抚顺传奇套管有限公司）生产的ETG-550/1250型环氧树脂浸纸电容型油/SF6套管，套管直接与GIS 相连接。
2020年5月4日对4号主变压例行试验时，A相、B相套管末屏可轻松地拧开接地装置管帽，而打开C相时，即使采用管子钳也无法转动接地帽，试验人员初步判断接地帽不能正常开启的原因可能是拆装时螺纹已滑牙，于是用加长型管子钳最终将套管末屏护套盖打开。
打开后发现护套盖和接地套内部有大量的氧化物粉末，有火花放电痕迹，接地套里面和表面有大量的绿铜氧化物，已经有严重的氧化腐蚀现象。
下文以此次末屏故障为例，着重从套管末屏结构、末屏接地特点、故障分析处理过程（主变在检修状态处理）以及采取的防范措施进行阐述。
1.环氧树脂浸纸电容型油/SF6套管末屏的基本结构套管是由铝法兰、铜导电杆和环氧树脂浸纸电容芯组成。
套管通过铝箔形成局部电容平均电压，控制沿芯子厚度内和表面的电场强度，以形成紧奏有效的设计，可避免芯子表面电场分布过分集中。
电容芯子是由多层绝缘纸包裹在导杆上构成，套管电容芯最内层与套管的导电铜杆相连，最外层末屏用顶针引出，在运行时通过末屏接地装置接地。
套管电容芯子的最外屏即为所说的末屏，由于它对地电容比套管主电容小得多，于是在末屏与地之间形成较高的悬浮电位，若末屏接地不良会造成末屏对地放电，严重时还会发生套管爆炸事故，一旦套管发生事故，就会危及变压器的安全运行，甚至的可能发生爆炸或引起火灾，因此运行时末屏必须经过接地装置可靠接地。
变压器套管末屏接地常见问题分析
变压器套管末屏接地常见问题分析作者：何兴华来源：《山东工业技术》2016年第24期摘要：高压套管是电力系统中广泛应用的设备，近年来，我局发生多起因变压器套管接地不良，导致的漏油、放电等事故。
本文将综合分析我局现有六种套管末屏接地方式的结构功能、优缺点，结合实际缺陷案例提出防范措施，并进一步总结日常运行中的注意事项，对保证高压套管的安全运行具有参考意义。
关键词：高压套管；末屏；接地；缺陷DOI：10.16640/ki.37-1222/t.2016.24.2531 前言高压套管多为电容式结构，由接地端子、储油柜、上瓷套、下瓷套、电容屏、导电杆、绝缘油、法兰等部分组成，主绝缘为油纸绝缘，由若干层同心串联圆柱形电容屏组成，最里面靠近导电杆的称为零屏，最外面的称为末屏，电容屏数目越多，电场分布越均匀。
在运行时必须保证末屏接地，才能使电容屏起到均压作用保证绝缘，否则将引起末屏悬浮电位放电，甚至套管爆炸等事故。
在套管试验时，需要解开末屏接地，从末屏引出信号测量套管的电容值和介损，能够有效发现套管和末屏主末屏绝缘受潮、绝缘油劣化、电容屏间开路或短路等缺陷。
因此，确保末屏运行时的可靠接地和试验时对地绝缘，是保证变压器安全运行的有效措施。
2 在运行的变压器套管末屏接地方式介绍经过统计，我局目前在运行的变压器套管末屏接地方式主要分为内置式和外置式两种类型，其中内置式接地有5种情况、外置式接地有1种情况，总共6种情况。
下面进行详细的介绍。
2.1 外置式接地方式外置式接地方式分为两种形式，一种是通过外部装置接地，另一种是通过接地盖接地。
外部装置接地即末屏的引出线通过小瓷套的引线柱引出，再在外部经过金属连片（情况1）、金属软线（情况2）、接地帽（情况3）等装置与套管底座相连，实现接地。
通过外部装置接地的优点是可以对末屏接地状态直接观察，也可以用万用表检查末屏接地是否可靠。
缺点或容易引起的缺陷有几方面：停电检查或试验过程中拆卸螺栓时容易造成引线柱（螺杆）转动，内部末屏接地引出线受力脱落，造成末屏没可靠接地，甚至使小瓷套密封垫松脱，造成套管内的变压器油外泄或渗漏。
变压器中性点套管末屏故障分析与处理
摘要:变压器油浸电容式套管的主绝缘电容屏结构无大差异，但套管外部接线端子，特别是末屏的结构有较大差异，本文介绍了一起因检修失误造成的中性点套管故障，针对套管末屏结构和故障原因进行了探讨，指出了此类套管在检修和试验过程中应注意的事项和预防措施。
关键词:套管接地装置故障处理预防措施0引言某电厂220kV变压器在进行预防性试验时，检修人员误将中性点套管末屏接地装置固定螺丝拆除，导致接地装置弹出，套管油少量流出后迅速将其紧固，因对套管结构不了解，不能判断该装置是否连接可靠，变压器投运后能不能运行正常，是否留下潜在隐患。
电气检修人员随之进行了一系列的工作，对该套管进行了质量鉴定，此次故障处理的经验可以为变压器套管的检修工作提供借鉴。
1设备简介和故障概况变压器型号：SFP10-370000/220，变压器高压侧出线套管型号：BRDL2W-252/1250-4。
变压器高压侧中性点套管型号：BRDLW-126/630-4，110KV及以上电力变压器高压套管采用油浸纸绝缘电容式套管，套管绝缘由内绝缘和外绝缘构成，外绝缘指套管的外绝缘瓷套，内绝缘指电容芯子，变压器油充于瓷套和电容芯子之间。
内绝缘以导电杆中心线为轴心，同心放置电容纸，电容纸的纤维在油中起屏蔽作用，而且经过真空处理，油又填充了纸中的气隙，所以这种绝缘电气强度非常高，短时电气强度可达到100KV/mm以上。
套管电容芯子的最外屏即为所说的末屏，是高压套管与外部连接的最薄弱环节，末屏接地不良将导致出现悬浮电位而发生放电，套管油质劣化后产出易燃易爆气体，严重时将发生火灾和爆炸，危及变压器的安全运行。
因此要求末屏必须经接地装置可靠接地。
2013年3月，机组大修，电气检修人员对主变高压侧出线套管和中性点出线套管进行绝缘电阻、介损和电容量测试。
1.引线护罩2.弹簧3.弹簧压头4.螺钉5.压圈6.橡皮垫圈7.抽头绝缘子装配8.大垫圈a测量引线装置注意:引线护罩(项1)可拧开,严禁松动项5。
变压器套管末屏接地型式中存在的问题及解决方法
接达到接地 目的。
受压后产生的反弹力 ， 将接地套稳稳推触在 与末屏
结 构 ２ 如 图 ２ 接地装置底座上中心孔径 的接地处 ； （ 因弹 簧 的内径 Ｐ ０Ｂ １ Ａ １ ０ 结构 ） 末 与末屏 引线 柱相 接触 ，接地套 与末屏 引线柱滑动 ： 屏装置的接地盖和 配合 ， 接地套 的帽沿与弹簧 紧密压接 ， 三者之 间接 底 座 为 铝 材 质 制 触较 好 ， 以 末屏 引线 柱 与接 地套之 间的接触 电 所
天 力 术・ ／ １ 津电 技 ０ ２ ２ ４０
【 电力技术 】
变压器套 管末屏接地型 式 中 存在 的问题及解 决方法
天津市 电力公 司检修公 司（ 津 ３ ０ ５ ） 温红旗 王荣亮 天 ０ ２０
பைடு நூலகம்
天津市电力公 司培训 中心 （ 天津 ３ ０ ８ ） 房克荣 ０１１
［ 摘要】 高压大容量变压器套管 的末屏接地不良 这种挤压力和摩擦力使铝材质越加发涩 、 发热并产 所 引发的事故 ， 在一次设备中有所显现 。一是厂家 生线性热膨胀 ， 此时继续旋 转末屏接地盖先是手感 后是旋转角越发变小 ， 随着处理时 安装工艺有值得 商榷之处 ； 二是测试人 员对变压器 发涩且用力渐大 ， 套管末屏的原理 结构了解甚微 ； 三是套管末屏设计 间 的延长和左右旋转用力的继续加大 ， 进一步增大 人员未充分考虑现场 工况 ， 末屏接地装置结构设计 了 内外螺纹间的挤 压力和摩擦力 ， 末屏接地盖 与底
柱为 Ｔ 形黄铜制作 ， 缩伸量和压力。接地柱与空心螺 功 能 。
栓穿过部分滑动配合， 空心螺栓与接地盖内对应位置 螺纹联接 ， 使接地柱与接地盖之间的接触电阻较小。 在旋 紧接地盖过程中 ， 引线柱顶端先与接地盖
防止变压器套管事故的技术措施
防止变压器套管事故的技术措施第一条为防止变压器套管损坏事故，特制定本技术措施。
第二条加强套管采购管理。
要求制造厂按照《126kV －550kV电容式瓷套管技术规范》（DL/T865）提供型式试验报告，提供套管取油样及补油的方法、取油样专用工具。
第三条加强备件储放管理和安装前的检验测试工作。
（一）110kV（66kV）及以上的备品套管，应竖直放置。
如确无条件竖直放置而采用水平存放时，其抬高角度应符合制造厂要求，以防止电容芯子露出油面。
（二）对保存期超过1年的110kV(66kV）及以上套管，当不能确保电容芯子全部浸没在油面以下时，安装前应进行局部放电试验、额定电压下的介损试验和油色谱分析。
（三）对水平放置的套管，在安装就位后，带电前必须进行静放，其中330kV及以上套管静放时间应大于36h，110－220kV套管静放时间应大于24h。
第四条套管的红外检测按照《带电设备红外诊断应用规范》（DL/T664－2016）执行。
第五条套管外绝缘防污等级不符合要求的，或套管安装于空冷岛下方时，应采取加装伞裙或喷涂RTV涂料等措施。
第六条加强套管末屏接地检测、检修及运行维护管理。
每次拆接末屏后应确认末屏接地状况良好，对结构不合理的套管末屏接地端子应进行改造。
第七条加强日常巡回检查。
应每日检查记录套管油位情况，当油位异常时，应进行红外精确测温，确认套管油位，当套管渗漏油时，应立即处理，防止内部受潮损坏。
第八条油纸电容型套管在最低环境温度下不应出现负压，应避免频繁取油样造成其负压，取样时应注意套管内部的油位是否正常；如发现套管内部存在负压（抽油取样困难），应采取补油等措施消除负压。
第九条套管顶部取油后，应严格按照厂家要求恢复密封。
并应结合停电检修，对套管上部注油孔的密封状况进行检查，发现异常时应及时处理。
第十条应定期（每年不少于两次）对本企业安装的套管进行情报查新，防止设备批次性缺陷。
针对系统内已发生的故障率较高的ABB公司GOE油纸电容型高压套管以及HSP公司油纸电容型高压套管，应采取以下措施，必要时应进行技术改造。
变压器套管末屏损坏的处理及防范
变压器套管末屏损坏的处理及防范电气设备中电容屏能有效改善内部电场分布，提高绝缘材料利用率，所以电容型电流互感器、高压套管在电力系统中得到广泛使用。
电容屏数目越多，绝缘中电场分布越均匀，但考虑设备体积和制造成本，220 kV设备一般只做11～12个屏，其中靠近高压导电部分的第一个屏为零屏，它与一次导电部分相联，最外一层屏称为末屏，通过绝缘瓷套引出接地,整个电容屏全部浸在绝缘油中。
通过末屏可以测量其电容屏的电容量和介损，从而判断电容屏的绝缘状况，掌握绝缘性能，因此也称为测量端子。
通过末屏测量端子能有效地发现主末屏绝缘受潮、绝缘油劣化、电容屏间开路或短路等缺陷，但运行中末屏如开路，末屏将形成高电压，极易导致设备损坏。
1 损坏情况及处理2010年12月9日在对220 kV 45MVA变压器进行年度预试时，当打开220 kV侧B相套管末屏防雨罩时，发现防雨罩内有大量氧化物粉末，整个末屏接线柱已氧化变色，末屏接线柱端部已烧熔。
不能顶开弹簧做试验。
马上联系套管厂家并从套管中取油样进行化验，从油样化验结果中可以判断套管内部无放电性故障，主要是末屏开路或接地不良引起外部放电，造成套管末屏接地装置损坏。
2 处理过程通常的处理方法是将变压器油放至升高座以下，吊出套管，将套管末屏朝上平躺，再拆开末屏装置进行更换，此方法虽稳妥但处理时间要很长。
由于批准检修时间较短，决定不吊下套管直接更换末屏装置，所需工具：酒精、少许焊锡和松香、斜口钳、尖嘴钳、清洁的棉布、内六角板手、末屏接线柱及相关密封件。
(1)用酒精加热新末屏接线柱;(2)用内六角板手松开末屏固定螺丝,套管中将会有油流出，在松开螺丝过程中用力压末屏固定件，否则套管中会有大量油从该处流出;(3)所有末屏装置固定螺丝松开后，将末屏装置轻轻向外拉至1～2 cm，辅助人员迅速用棉布堵住末屏引出线口，末屏装置向外拉时一定要注意不能用力过猛，防止末屏引线与电容屏焊接处断开;(4)用斜口钳齐末屏接线柱根部剪断引线，重新焊接至新接线柱尾部;(5)更换密封件，对末屏装置进行装复;(6)观察套管顶部油位有少许下降，仍在允许范围内无需补油;(7)测量末屏绝缘、电容量及介损：CX=476pF，tgδ=0.005，绝缘为2500 MΩ3 损坏原因,根据处理情况分析，装置损坏原因为：(1)套管末屏出厂时存在先天缺陷，复位弹簧弹性不足;(2)试验接线时损伤末屏接线柱，产生毛刺或杂物导致接地环被卡不能完全复位。
