导电万向轮脚轮
万向轮技术参数
万向轮技术参数万向轮是一种能够实现全向移动的轮子，它通过特殊的设计和结构，使得机器人或车辆可以在任何方向上自由移动和转向。
万向轮技术参数包括轮子的尺寸、材质、负载能力、摩擦系数、转动速度等方面的指标。
下面将详细介绍万向轮技术参数及其对应的意义。
1. 尺寸：万向轮的尺寸是指轮子的直径和宽度。
尺寸的选择要根据机器人或车辆的使用环境和应用需求来确定。
一般来说，尺寸越大，承载能力越大，但转动灵活性可能会受到影响。
2. 材质：万向轮的材质对其性能和寿命有着重要影响。
常见的材质有橡胶、钢铁、塑料等。
橡胶材质具有较好的缓冲性能和降噪效果，适合用于室内环境；钢铁材质具有较高的强度和耐磨性，适合用于户外环境；塑料材质轻便且成本低廉，适合一些轻载荷应用。
3. 负载能力：负载能力是指万向轮能够承受的最大荷载。
负载能力的大小直接影响到机器人或车辆的工作效率和稳定性。
一般来说，负载能力越大，机器人或车辆能够携带的货物或设备越多。
4. 摩擦系数：摩擦系数是指万向轮与地面之间的摩擦力大小。
摩擦系数的选择要根据实际应用情况来确定，以确保机器人或车辆在移动过程中不会出现打滑或滑动不稳定的情况。
5. 转动速度：转动速度是指万向轮在转向时的旋转速度。
转动速度的快慢直接影响到机器人或车辆的机动性和应对突发情况的能力。
一般来说，转动速度越快，机器人或车辆的灵活性和应变能力越强。
以上是万向轮技术参数的简要介绍。
在实际应用中，根据不同的需求和环境，可以根据这些参数来选择合适的万向轮。
同时，还需要考虑其他因素如价格、品牌信誉度、售后服务等，以综合评估选择最合适的万向轮。
总结起来，万向轮技术参数是实现全向移动的关键因素，它们直接影响到机器人或车辆的性能和稳定性。
因此，在选择万向轮时，需要根据实际需求来确定尺寸、材质、负载能力、摩擦系数和转动速度等参数，以确保选用合适的万向轮，提高机器人或车辆的工作效率和性能。
万向轮的原理
万向轮的原理
嘿，你问万向轮的原理啊？这玩意儿其实挺好玩的。
万向轮呢，就像是个特别机灵的小助手。
想象一下啊，你推着个行李箱在路上走，为啥它能那么轻松地往各个方向转呢？这就是万向轮的功劳啦。
万向轮主要是由一个轮子和一个可以自由转动的支架组成的。
这个支架就像是个魔法棒，能让轮子想往哪儿转就往哪儿转。
比如说，你正推着行李箱往前走，突然想拐个弯去旁边的咖啡店买杯咖啡。
这时候，万向轮就开始发挥作用了。
它的支架会随着你的推力自动调整方向，让轮子朝着你要去的方向滚动。
那它是怎么做到这么灵活的呢？其实啊，这就像是一个小杂技演员在表演。
轮子就像是杂技演员的身体，支架就是他的手脚。
当杂技演员想要做出各种高难度动作的时候，他的手脚就会灵活地配合，让身体做出各种奇妙的动作。
万向轮也是一样，支架可以在各个方向上自由转动，这样轮子就能跟着支架的转动而改变方向啦。
再举个例子吧，你家里的办公椅，很多也是带万向轮的。
当你坐在椅子上想拿旁边桌子上的文件时，不用起身，只要
轻轻一推椅子，万向轮就会带着你滑向桌子。
这多方便啊！要是没有万向轮，你就得费力地站起来，走过去拿文件，多麻烦呀。
还有啊，超市里的购物车也有万向轮。
你推着购物车在超市里逛的时候，一会儿往左，一会儿往右，万向轮都能轻松应对。
它能让你在狭窄的货架之间自由穿梭，找到你想要的商品。
总之呢，万向轮就是这么个神奇的东西。
它让我们的生活变得更加方便、轻松。
有了它，我们可以更自由地移动各种物品，不用担心方向的限制。
下次你再看到万向轮的时候，可别忘了它的这些小魔法哦。
万向轮
根据工业脚轮的国标标准，关于万向轮的部分说明：
·万向轮定义：车轮安装在具有偏心距的支架上．该支架能自由地绕铅垂几何轴线转动(见下图)。
·万向轮按照安装方式，分为平板型，螺杆型和插销型。
·万向轮的制动装置：制动轮分单向制动轮和双向制动轮。单向制动脚轮具有制止车轮转动的装置,也即人们俗称的单刹轮；双向制动脚轮具有既能制止车轮转动，又能制止脚轮改变方向的装置，也即人们口头说的双刹轮。
o万向轮简介
脚轮只是个统称，脚轮主要还分为两大类，包括活动脚轮和固定脚轮。
Ａ)定向脚轮：也叫固定脚轮，即车轮安装在没有偏心距且不能转向的支架上的脚轮，固定支架配上单轮，只能沿直线移动。没有旋转结构，不能水平转动只能垂直转动。
Ｂ)万向轮：就是所谓的活动脚轮，也叫万向脚轮。在可以360度转向的支架安装上单轮，能在动载或者静载中水平360度旋转，随意向任何方向行驶的脚轮。
一般来说不论是重型脚轮还是轻型脚轮构造都由单轮装在支架上而成，用于安装在设备下面令其自由移动。
其中工业脚轮的单轮种类繁多，在大小、型号、轮胎面等方面各不相同。选择合适的轮子取于以下几个条件：
Ａ承载量。 Ｂ使用场地环境 Ｃ各种特殊气候，如湿度、高温或严寒。 Ｄ工作环境中含有化学品、血、油脂、机油、盐等物质。 Ｅ抗冲击、碰撞和行驶宁静的要求。
根据不同的应用场合，需要考虑的因素可能各不相同，有时承载量是最重要的，有时场地是最重要的，有时气候、温度是最重要的额，要根据自己的实际情况，选择合适的脚轮和万向轮。
到哪里找万向轮厂家和产品
一般来说，生产脚轮的厂家都同时生产固定脚轮和万向轮，。脚轮168是专业的脚轮行业服务平台，拥有业内为数众多的各类脚轮厂家会员，您可以到脚轮168的相关栏目中搜索符合您需要的万向轮产品和万向轮供应信息，并联系相关厂商。

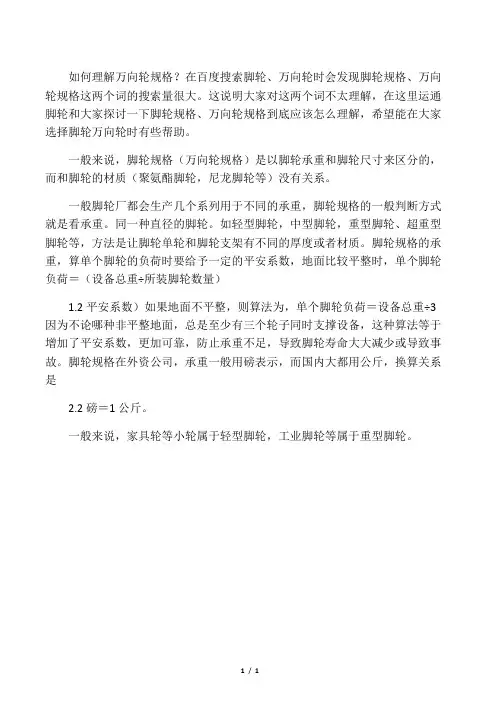

如何理解万向轮规格
如何理解万向轮规格？在百度搜索脚轮、万向轮时会发现脚轮规格、万向轮规格这两个词的搜索量很大。
这说明大家对这两个词不太理解，在这里运通脚轮和大家探讨一下脚轮规格、万向轮规格到底应该怎么理解，希望能在大家选择脚轮万向轮时有些帮助。
一般来说，脚轮规格（万向轮规格）是以脚轮承重和脚轮尺寸来区分的，而和脚轮的材质（聚氨酯脚轮，尼龙脚轮等）没有关系。
一般脚轮厂都会生产几个系列用于不同的承重，脚轮规格的一般判断方式就是看承重。
同一种直径的脚轮。
如轻型脚轮，中型脚轮，重型脚轮、超重型脚轮等，方法是让脚轮单轮和脚轮支架有不同的厚度或者材质。
脚轮规格的承重，算单个脚轮的负荷时要给予一定的平安系数，地面比较平整时，单个脚轮负荷＝（设备总重÷所装脚轮数量）
1.2平安系数）如果地面不平整，则算法为，单个脚轮负荷＝设备总重÷3 因为不论哪种非平整地面，总是至少有三个轮子同时支撑设备，这种算法等于增加了平安系数，更加可靠，防止承重不足，导致脚轮寿命大大减少或导致事故。
脚轮规格在外资公司，承重一般用磅表示，而国内大都用公斤，换算关系是
2.2磅＝1公斤。
一般来说，家具轮等小轮属于轻型脚轮，工业脚轮等属于重型脚轮。
1/ 1。
万向轮工作原理
万向轮工作原理
万向轮（Omnidirectional wheel）是一种特殊的轮子结构，能够在任意方向上进行运动。
其工作原理如下：
1. 外观：万向轮通常由一个中心轮和多个嵌入式滚轮组成。
这些滚轮通常位于中心轮的周围，并以倾斜的角度安装，以实现万向运动。
2. 滚轮运动：每个滚轮都可以自由地旋转，且与中心轮轴心不同。
这种组合使得万向轮可以在不改变车轮方向的情况下实现横向或斜向移动。
3. 方向控制：每个滚轮都可独立地控制其旋转方向和速度。
通过调整每个滚轮的速度和方向，可以改变整个万向轮的行驶方向。
4. 移动性：由于每个滚轮的独立控制性，万向轮可以在任何方向上进行平滑的移动，包括前后、左右和斜向。
5. 常见应用：万向轮广泛应用于轮椅、物流机器人、导航设备和自动引导系统等领域，以提供更自由和灵活的移动能力。
总而言之，万向轮的工作原理是通过滚轮的特殊排列和独立的控制，实现了在任意方向上的平滑运动。
这使得它成为一种理想的技术解决方案，适用于需要灵活移动的各种场景。
万向轮结构分解
万向轮结构分解万向轮结构是一种常见的机械结构，它由多个轮子组成，可以实现多方向的运动。
在工业生产、机器人、航空航天等领域都有广泛的应用。
本文将从以下几个方面对万向轮结构进行分解。
一、万向轮结构的基本原理万向轮结构是由多个轮子组成的，每个轮子都可以独立旋转，这样就可以实现多方向的运动。
在机器人、航空航天等领域，万向轮结构可以实现机器人或飞行器的自由运动，提高其灵活性和机动性。
二、万向轮结构的组成万向轮结构由多个轮子组成，每个轮子都有自己的轴承和电机。
轮子之间通过支架连接，支架上还有一些传感器和控制器，用于控制轮子的旋转和运动方向。
整个结构还需要一个电源和控制系统，用于控制轮子的运动。
三、万向轮结构的工作原理万向轮结构的工作原理是通过控制轮子的旋转方向和速度来实现运动。
当需要向前运动时，轮子的旋转方向和速度都相同；当需要向左或向右运动时，轮子的旋转方向和速度不同，可以实现转向；当需要向后运动时，轮子的旋转方向和速度都相反。
通过这种方式，万向轮结构可以实现多方向的运动。
四、万向轮结构的优缺点万向轮结构的优点是可以实现多方向的运动，具有很高的灵活性和机动性。
在机器人、航空航天等领域，可以提高机器人或飞行器的自由运动能力。
但是，万向轮结构也存在一些缺点，比如结构复杂、成本高、能耗大等问题。
五、万向轮结构的应用万向轮结构在工业生产、机器人、航空航天等领域都有广泛的应用。
在工业生产中，可以用于搬运物品、运输货物等；在机器人领域，可以用于机器人的自由运动；在航空航天领域，可以用于飞行器的自由运动和姿态控制。
六、万向轮结构的发展趋势随着科技的不断发展，万向轮结构也在不断改进和发展。
未来，万向轮结构可能会更加智能化和自动化，可以实现更加复杂的运动和控制。
同时，也需要解决结构复杂、成本高、能耗大等问题，以提高其应用范围和效率。
万向轮结构是一种非常重要的机械结构，具有广泛的应用前景。
通过对其基本原理、组成、工作原理、优缺点、应用和发展趋势的分析，可以更好地了解和应用万向轮结构。
万向轮结构和原理
万向轮结构和原理最近在研究万向轮的结构和原理，发现了一些有趣的东西想和大家分享。
你们有没有注意到那种带万向轮的行李箱或者办公椅？轻轻一推，它们就能非常灵活地朝着各个方向移动，这背后就是万向轮的功劳呢。
从结构上来说，万向轮通常由轮体、轮轴、支架、转向结构等几个主要部分组成。
轮体就是我们看到的那个直接接触地面滚动的部分，这就像人的脚一样，作用很直观。
轮轴呢，就像是脚脖子，连接着轮体和其他结构，让轮子可以转动。
支架则是为轮子提供支撑的，很像人的小腿骨，它要足够结实，不然整个万向轮就没办法稳稳地站住啦。
万向轮最独特的地方就是它的转向结构。
打个比方吧，它就像一个超级灵活的关节。
这个关节允许轮子在水平方向上自由地转向。
不管我们是想让带万向轮的物体直线前进、斜着走还是原地转圈，万向轮都可以轻松实现。
要是从物理学的原理来讲，万向轮能在各个方向自由转动是因为它采用了特殊的球形或者类似球形的设计。
球不是可以向任何方向滚动吗？万向轮的转向结构有点类似这个原理，它使得轮子能够绕着中心点全方位转动。
我老实说啊，一开始我也不太明白为啥万向轮转向感觉这么顺畅呢。
后来我做了个小观察，发现很多万向轮在转向结构那里会有一些小小的滚珠或者经过特殊设计的润滑系统。
这就很像给那个超级灵活的关节加了润滑油，进一步减小了摩擦力，让它转向的时候不会卡顿。
说到这里，你可能会问，万向轮用久了有时候为什么会不好使呢？其实这很多时候是因为摩擦损耗或者进入了杂物。
比如说沙子跑进了万向轮的转向结构，这就像关节里进了小石子一样，肯定会让它没法正常转动啦。
在实际生活中，万向轮的使用就太多了。
除了前面提到的行李箱和办公椅，超市的购物车也是万向轮的典型应用。
它可以让我们方便地推着购物车在拥挤的货架间穿梭，想怎么拐弯就怎么拐弯。
不过呢，在使用万向轮的东西时，我们也要注意一些事情。
比如质量差的万向轮承重可能不好，要是放太重的东西在上面，可能容易坏掉。
而且如果经常在不平整的路面上用，就像总是让穿高跟鞋的人走坑坑洼洼的路一样，万向轮也容易磨损。
万向脚轮是什么
万向脚轮是什么?
万向脚轮就是所谓的活动脚轮，它的结构允许水平360度旋转。
脚轮是个统称，包括万向脚轮和固定脚轮。
固定脚轮没有旋转结构，不能水平转动只能垂直转动。
万向脚轮和固定脚轮一般都是搭配用的，比如手推车的结构是前边两个固定脚轮，后边靠近推动扶手的是两个万向脚轮。
万向脚轮是指安装在脚轮轮子的支架能在动载或者静载中水平360度旋转。
制造万向轮的材料有多种，常见的有：尼龙脚轮，聚氨酯脚轮，橡胶脚轮，铸铁脚轮等；万向轮规格也很多，分为轻型万向脚轮，中型万向脚轮、重型万象脚轮等。
万向脚轮广泛应用于矿山、机械设备、电子设备、医疗设备、工程装修、纺织、印染、家俱、物流设备、仓储、周转车、机箱、机柜、设备、机电、无尘车间、生产流水线、大型超市等众多行业和各种领域，甚至可以说，没有工业脚轮的存在，整个工业体系都要瘫痪。
客户可以自己的具体需要自由选择脚轮。
如有问题，可以咨询运通脚轮等脚轮厂家，确定自己所需要的脚轮规格。
脚轮
目录：
脚轮定义 固定脚轮 活动脚轮（万向轮） 脚轮分类
中文名称：脚轮 英文名称：casters
定义：脚轮是一个无驱动，单轮，双轮或复合轮，安装在一 个较大的对象（例如“车”的底部），以使该对象可以很容 易的移动。 脚轮有着各种尺寸和多种材质，与我们的生活息息相关。 脚轮从被发明到现在，状态已经日趋成熟。 现在有的脚轮被应用在超市购物车，办公椅，材料处理设备 上。 高容量的重型脚轮在许多工业中应用。 一般来说，脚轮在光滑平整的表面上运作良好。
万向轮可以自由旋转，从而使车轮在任何方向滚动。
脚轮种类繁多，使用较多得大致有：
l 固定脚轮 l 万向轮 l 工业脚轮 l 橡胶轮 l 铸钢脚轮 l 尼龙轮 l 聚氨酯脚轮 l 升降脚轮 l 医疗脚轮 l 家具脚轮 l 全铁脚轮
文章作者：文光集团 原文地址：/jiaolun.htm 文光集团版权所有@转载时必须以链接形式注明作者和原始出处！ 本文来源于 天津市文光集团
脚轮大致可以分为固定脚轮和活动脚轮。 活动脚轮又称为万向轮。
固定脚轮
固定脚轮沿直线路径滚动，或安装在枢轴等，车轮会自动
活动脚轮又称为万向轮。 万向轮应用最广，也最被受众所熟知。 万向轮和固定脚轮一样操作简单，一个万向轮安装到一个叉，但以上的交叉路口的一个额外 的旋转接头允许脚轮旋转约 360 度。
脚轮种类有哪些【大全】
1、脚轮按用途分为民用脚轮、工业脚轮等；
按载荷分为轻型脚轮、中型脚轮、重型脚轮、特重型脚轮及特殊脚轮等；
按功能分为万向脚轮、定向脚轮、丝杆脚轮、刹车脚轮（双刹脚轮，鹰架脚轮）、减震脚轮等；
按材料可分为导电脚轮、铁芯脚轮、塑料脚轮、不锈钢脚轮、耐高温脚轮、聚氨酯脚轮、尼龙脚轮、橡胶脚轮、全铁脚轮等。
按轴承分为轴承脚轮、滚针脚轮等。
2、工业脚轮：即工业用轮子，分工业橡胶轮、工业橡塑轮、工业PU轮等，有轻型工业轮、重型工业轮等。
3、尼龙轮：包括尼龙脚轮、尼龙齿轮、塑胶尼龙轮、PU尼龙轮、铁芯尼龙轮、尼龙叉车轮等。
4、万向轮：包括尼龙万向轮、PU万向轮、橡胶万向轮等。
5、聚氨酯轮(PU轮)：铁芯PU轮、尼龙PU轮、塑芯PU轮、铝合金PU轮、滑板PU轮、主动PU轮、聚氨酯叉车轮、PU减震脚轮等。
6、橡胶轮：工业橡胶轮，南京轮，充气轮，工矿轮，铁芯橡胶轮、塑芯胶轮、铝芯胶轮、夹板橡胶轮，直孔胶轮，圆顶胶轮，平顶胶轮等。
7、铸铁轮：全铁轮、工业全铁轮、圆顶全铁轮、平顶铁轮、滑轮、轨道轮、门轮等。
8、其他产品：聚烯烃，耐高温酚醛轮，美力轮，防静电轮，人造胶轮，锻压钢轮，V 型槽轮，pp轮，pvc轮，铝芯轮等。
万向轮在生活中的作用
万向轮在生活中的作用万向轮是所谓的可动脚轮，呈可水平旋转360度的构造。
脚轮统称，包括可动脚轮和固定脚轮。
万向轮没有旋转结构，不能水平旋转，只能垂直旋转。
脚轮一般组合使用。
例如，手推车的结构是前面的两个固定轮，靠近后面推扶手的是两个万向轮，那么，下面一起了解下万向轮的用途及保养吧!万向轮具有载荷范围广、耐磨、耐冲击、耐高/低温、载荷重、导电、防静电、抗老化、隔震、耐腐蚀、噪音小等性能。
一、万向轮的用途和特性：1、万向轮可用于工厂、工厂、商业、餐饮等各行各业的使用环境;2、也可以根据使用环境承载力的大小选择不同的脚轮;3、万向轮有滚珠轴承和滚柱轴承两种;4、在万向轮上增加制动系统;5、支架经喷丸硬化后美观不易生锈;6、可根据使用环境选择各种材质的脚轮;二、万向轮正确使用脚轮：1、万向轮安装在制造商指定的设计位置;2、安装的脚轮支架的强度必须符合使用时的承重能力;3、不能改变脚轮的功能。
也不受安装装置的影响;4、回转运动轴仍然垂直;5、固定脚轮期间与其车轴在一条直线上;6、如果全部只使用旋转脚轮，则它们一致;7、固定脚轮与旋转脚轮组合使用时，脚轮必须相互兼容并经制造商建议使用;三、万向轮的维护方法：1、焊接点或焊接底板处是否断裂;2、螺母和螺栓是否松动;3、检查车轮是否变形，是否能正常旋转;4、安装柱塞的脚轮时，设备的安装孔未弯曲，与柱塞紧密相连;5、使用防松螺母或防松垫圈安装脚轮;6、确认膨胀橡胶套的安装位置是否牢固;7、添加润滑剂;.以上介绍的就是万向轮的用途及保养，如需了解更多，可随时联系我们!衡水北大轮业主营产品有脚轮、万向轮、橡胶轮、静音脚轮、尼龙脚轮、脚轮价格、脚轮厂家、减震脚轮、工业脚轮、聚氨酯脚轮等。
北大轮业创办于1988年。
它拥有先进的设备、精良的检测仪器和高超的技术水平。
本公司所生产的脚轮品种齐全，规格多样，结构合理，制造工艺先进，外型美观大方，运转灵活方便，使用安全可靠。
本公司有橡胶系列、尼龙系列、酚醛系列、人造胶系列产品。
万向轮设计原理 -回复
万向轮设计原理-回复标题：万向轮设计原理详解一、引言万向轮，作为一种广泛应用在各类设备和交通工具中的关键部件，其独特的设计原理使其能够在各种复杂环境中实现灵活转动和移动。
本文将深入探讨万向轮的设计原理，从基本结构、工作原理、设计要素以及应用领域等方面进行全面解析。
二、万向轮的基本结构万向轮，全称为万向转动轮，主要由轮轴、轮体、滚珠轴承和支架等部分组成。
1. 轮轴：是万向轮的中心部分，连接轮体和设备主体，承受并传递重量和动力。
2. 轮体：通常采用耐磨、抗压的材料制成，如橡胶、聚氨酯等，直接与地面接触，提供滚动摩擦力。
3. 滚珠轴承：安装在轮轴和轮体之间，使得轮体能够相对于轮轴自由旋转，降低转动阻力。
4. 支架：连接轮轴和设备主体，同时为万向轮提供必要的支撑和导向。
三、万向轮的工作原理万向轮的工作原理主要基于其内部的滚珠轴承和特殊设计的支架结构。
1. 滚珠轴承：滚珠轴承的存在使得轮体能够相对于轮轴进行360度的自由旋转，从而实现万向轮的基本转动功能。
2. 特殊设计的支架结构：万向轮的独特之处在于其支架设计。
一般的轮子只能沿一个方向直线滚动，而万向轮的支架则允许轮体在任何方向上转动，这就实现了万向轮的“万向”特性。
具体来说，万向轮的支架通常包括两个相互垂直的枢轴，每个枢轴上都装有一个滚珠轴承。
当设备在地面上移动时，万向轮的轮体可以绕着两个枢轴自由转动，无论设备的方向如何变化，万向轮都能够始终与地面保持接触，提供稳定的支撑和滚动。
四、万向轮的设计要素设计一款高效的万向轮需要考虑以下几个关键要素：1. 材料选择：轮体材料应具有良好的耐磨、抗压、抗震性能，以保证在各种环境下都能稳定工作。
常用的材料有橡胶、聚氨酯、尼龙等。
2. 承载能力：万向轮的承载能力与其轮轴、轮体和支架的结构强度密切相关。
设计时需要根据设备的重量和使用环境来确定合适的承载能力。
3. 转动灵活性：万向轮的转动灵活性直接影响到设备的移动性能。
导电轮E系列NBR橡胶轮双轮脚轮树脂轮
适用于静电保护区域。
例如，电子行业或医院/病院，通信设备等导电轮（E系列）与以下系列装配100 系列旋转脚轮200 系列旋转脚轮300 系列旋转脚轮600 系列固定脚轮轮径φ50-φ155轮侧上标记黄色环线便于区别。
电阻：小于10kΩ。
测试方法：SRIS 2301（日本橡胶行业协会）特点/用途：抗油性、抗磨损性、抗老化性 防静电保护用于医疗器械、计算机、通信设备N100TE-POM TE75ブラックTE75NSベージュNA100N12SN100TE-POMTE75 黑色TE75NS 米黄色NA100N12S●静载试验●动载试验（滚动）●冲击加速度试验●滚动性能试验·测量轮子初始旋转阻力●旋转性能试验·测量脚轮初始旋转阻力●落锤冲击试验·重量（20kg）自然落下·测试高度逐渐上升到脚轮能够承受的高度限制下述操作可能导致变形或损坏。
请勿超出容许装载量。
请勿在有台阶或不规则表面等情况下使用，从而因外部冲击或外力等原因导致车轮受损。
请勿使用机械零件拉动脚轮。
除轮子旋转方向外，请勿加载来自任何其它方向的力。
请勿置于斜坡上（在任何情况下）。
请在-5℃ -60℃范围内使用。
请勿直接或间接接触到化学药品或，在同等环境下使用。
静载荷试验结果（参考）○容许载荷载荷（kgf）变形（mm）●临界载荷0.511.52按容许载荷分类与普通产品的尺寸比较容许载荷：300 kg 级 容许载荷：400 kg 级容许载荷：500 kg 级No.104WHB-P No.105WHB-P（mm）No.106WHB-P200150100500固定水平高度■特点重载荷下使用的脚轮。
■用途工业机械/货车。
型号No.104X-N No.105X-N No.106X-N No.107X-N No.109X-N 容许载荷（kg ）300400500600800代码98449845984698479848■规格 旋转脚轮净重（g）11701488217426623540■尺寸表型号 P LHGFED No.□04X-N No.□05X-N No.□06X-N No.□07X-N No.□09X-Nφ50 φ65 φ75 φ100φ1504553607060（R72）（R87） （R99） （R122）（R136）φ8.5φ10.510011513015022084100110647890W 394858型号No.604X-N No.605X-N No.606X-N No.607X-N No.609X-N 容许载荷（kg ）300400500600800代码98329833983498359836■规格 固定脚轮净重（g） 8001100142019002640123■零件表ADC SAPH PA喷涂（黑色）灰色本体安装板车轮112No.100X-N系列No.600X-N系列零件名称 材质 处理 数量序号■特点重载荷下使用的脚轮。
万向轮常识
1.万向轮的性能分类：按品种分：普通万向轮、球形万向轮等。
按材料分：聚氨酯万向轮、灰胶万向轮、尼龙万向轮、金属万向轮等。
用途：适用于安装、桌椅、床柜、沙发等家具及各种手推车、医疗器械、仪器、仪表等各种工业产品，转动灵活，安全可靠。
具有耐磨、耐撞击、抗化学品腐蚀、耐低温、耐高温、行驶无轮印、保护地板、噪音小宁静的性能。
2.工业脚轮配件的种类工业脚轮的单轮种类繁多，在大小、型号、轮胎面等各不相同。
工业脚轮的配件主要包括以下几方面：防缠盖：用以避免和其它材料缠绕轮轴和支架与轮子的间隙，使轮子能自由转动。
密封圈：避免转向轴承或单轮轴承入尘，保持其润滑性，便于旋转。
转向锁定：通过把弹簧插销锁定转向轴承(四位或两位锁定)，可以把活动脚轮锁定为固定脚轮。
单轮刹掣：安在轮子轴套或轮胎表面上，用手或脚操纵的刹掣装置。
全刹掣：即可锁定转向又可以固定轮子的刹掣装置。
支撑架：安装在运输工具下面，能令其固定在某一位置上的装置。
其他：包括转向臂、杠杆、橡胶防撞垫、防松垫以及其它具有特定用途的零件。
3.万向轮的特性万向轮就是所谓的活动脚轮，它的结构允许水平360度旋转。
脚轮是个统称，包括活动脚轮和固定脚轮。
固定脚轮没有旋转结构，不能水平转动只能垂直转动。
脚轮一般都是搭配用的，比如手推车的结构是前边两个固定轮，后边靠近推动扶手的是两个活动万向轮。
万向轮具有荷重范围广、耐磨损、耐冲击、耐高/低温、负荷重、导电、防静电、抗老化、避震、抗腐蚀、噪音小等性能。
万向轮是指安装在脚轮轮子的支架能在动载或者静载中水平360度旋转。
我公司生产的万向轮支架采用厚度钢板冲压成形,承载能力强,轴承采用高质轴承,操作起来灵活自如,并且使用寿命长。
4.重型工业脚轮的保养对重型工业脚轮进行有效的保养定期对脚轮运转部位进行保养。
保养分为加润滑油和清除运转部位的缠绕物以及做好防锈蚀三个方面。
一是工业脚轮的支架钢球运转部位、轮子的轴承运转部位应定期加润滑油。
二是定期清理缠绕在脚轮的支架钢球运转部位、轮子轴承运转部位的绕线或线头。
万向轮大小轮径选择标准
万向轮大小轮径选择标准
万向轮大小轮径的选择标准可以根据实际需求进行选择。
以下是不同轮径大小对应的载重和适用场景：
1寸脚轮直径为25mm，轮宽23mm，载重10-20kg，适用于小型的承载量较小的设备。
1.5寸脚轮直径38mm，轮宽23mm，载重20-40kg，适用于中型设备。
2寸脚轮直径50mm，轮宽23mm，载重30-60kg，适用于承载量适中的设备。
3寸脚轮直径为75mm，轮宽32mm，载重100-150kg，适用于大型设备。
4寸脚轮直径为100mm，轮宽32mm，载重130-195kg，适用于特大型设备。
5寸脚轮直径为125mm，轮宽32mm，载重140-210kg，适用于特大型设备。
4寸脚轮直径100mm，轮宽45-50mm，载重280-420kg，适用于超大型设备。
5寸脚轮直径125mm，轮宽45-50mm，载重350-525kg，适用于超大型设备。
6寸脚轮直径150mm，轮宽45-50mm，载重410-615kg，适用于超大型设备。
8寸脚轮直径200mm，轮宽45-50mm，载重420-630kg，适用于
超大型设备。
选择万向轮时需要根据实际需求和设备重量选择合适的轮径大小。
万向轮怎么装其实很简单！
万向轮怎么装其实很简单！万向轮，其实就是我们在日常生活中接触到的脚轮的一种。
脚轮根据旋转制式，分为定向轮和万向轮，通常情况下它们都是配套使用的。
定向轮是指轮子安装在手推车固定支架上，所谓的固定支架，是相对与手推车的方向是固定的，常常用于限制手推车的运动方向，让手推车沿着直线方向运动，很多行李箱、钓鱼竿上用的就是这种脚轮。
万向轮则是指轮子安装在旋转的支架上，这种旋转支架是相对与垂直方向旋转的轮子而言，在其水平方向上能进行360度的旋转，从而能使手推车能在任何方向滚动，超市手推车、婴儿车等一般使用的都是万向轮。
由于万向轮功能多样、操作简单、移动轻便、同时还可以调节水平，并兼有减震作用，所以它们被广泛的运用于家具、超市、物流等各个行业，我们的日常生活中也少不了它：旋转椅、手推车、立柜等家居用品上随处可见它的身影，但它在为我们提供了方便的同时也给我们带来了些许困扰——万向轮如果有所损坏，想重新换一个，该怎么安装呢?那么，下面小编就给大家介绍一下安装万向轮的方法。
在安装万向轮时，一定要安装在厂家指明设计的位置，要保证支架的强度符合使用时的承重量，以免后期使用过程中出现超重，影响万向轮的使用寿命。
万向轮要与运动轮轴始终垂直，固定脚轮之间必须与其轮轴在一条直线上，如果只使用万向轮，那么要确保它们的型号相同，如果是定向轮和万向轮配合使用，则要确保它们之间可以彼此兼容，合理配置，以确保能够正常使用。
在安装时，首先要固定好它们的连接部位，确定连接好后，再选择尺寸大小合适的螺丝、螺母、垫片等插入安装孔，拧紧到万向轮各部分都没有空隙为止，以免松动，影响使用。
特别是在螺丝拧入安装时，要用适当的扭力将六角部拧紧，以避免过度拧入而造成转动轴膨胀，引起断裂。
安装完后，可以先试用一下，确保每个万向轮的稳定性与灵活性都是良好的，若一切都没问题，就可以放心的使用了。
要记得对使用的万向轮做定期检查，看看螺母是否有松动，轮轴的转动是否灵活，表面是否有磨损。
脚轮又叫万向轮
脚轮又叫万向轮，早在20年前，在中国，“脚轮”这个名词很多人都不知是啥产品，都是很陌生的，其实这个产品在国外早就流行了，随着中国工业的大发展，现在很多人都对它认识有加了，并且在安名词上，根据用途，外形，品牌，特性，特征，产地等等，比如说，根据载重量能力可分为：轻型脚轮，中型脚轮，中重型脚轮，重型脚轮，超重型脚轮等等，根据用途来区分的话可分为：矿山用的脚轮，医用脚轮，工业脚轮，医疗脚轮，推车脚轮，根据产地来分可分为：日式脚轮，欧洲式脚轮，美式脚轮，中式脚轮，还有一个就是韩式脚轮。
根据品牌来分可分为：尚亿脚轮，科顺脚轮，向荣脚轮，腾德脚轮，施可瑞脚轮。
按照特性来分可分为：静音脚轮，导电脚轮，防震脚轮，低重芯脚轮，脚轮架，定向脚轮，活动脚轮，刹车脚轮，双刹车脚轮。
看起来脚轮很简单，其实也是一门很大的学问，它的功能同质量与使用者息息相关。
使用者也要遵循脚轮的使用方法，否则你在使用脚轮过程中得不到你所想要的效果，当然生产者在生产过程与设计中也要注重脚轮的目标作用与用途，这一点更是不能忽略的事情。
如果一个脚轮设计得不好，会令使用者带来很多的烦恼，比如刹车刹不住，脚轮容易卡死，脚轮爆裂，脚轮在干净的地面上留黑色痕迹，脚轮脱胶，脚轮变形，等等。
如果脚轮的设计得很好，使用者安装不当或者说使用不当都会造成脚轮的损坏。
比如某种脚轮设计最大负重为：100公斤，但是使用者使用的时候长期处于120公斤，那么此脚轮将会很短的时间内损坏。
又比如说，当把一个工业用的脚轮使用在医疗事业上，那么该脚轮将会在肃静的医院里发出强大的噪音。
总之来说生产者与使用者都必须要相互配合这才得到最完美的脚轮。
