光伏支架常见形式
光伏支架的不同结构
光伏支架的不同结构
光伏支架的结构有多种，以下介绍三种主要类型：
1. 单立柱式支架：也称为“L”型支架，由一个垂直于地面的立柱固定光伏组件。
这种支架适用于较小的光伏电站系统，其简单的结构和易于安装的特点使得它成为一种常见的支架类型。
2. 双立柱式支架：也称为“T”型支架，由两个垂直于地面的立柱和一个横杆组成。
双立柱式支架适用于较大的光伏电站系统，其结构更加稳定，能承受更大的风力和重量。
3. 框架式支架：由多个支撑杆和横杆组成的框架结构。
它可以根据光伏组件的大小和数量进行灵活调整，适用于各种规模的光伏电站系统。
此外，根据安装位置和用途的不同，光伏支架还有斜屋顶支架、屋顶倾角支架、屋顶压载支架和地面支架等类型。
以上内容仅供参考，如需了解更多信息，建议咨询专业人士或查阅相关书籍文献。
光伏板支架形式
光伏板支架形式光伏板支架是太阳能发电系统中的重要组成部分，它起到支撑光伏板的作用，保证光伏板能够正常工作并获得最大的太阳能转化效率。
光伏板支架的形式多种多样，根据不同的安装场所和需求，可以选择不同的支架形式。
一种常见的光伏板支架形式是地面支架。
地面支架通常用于大型光伏电站或农业光伏项目。
地面支架需要考虑土地利用效率、施工方式、安装密度等因素。
在选择地面支架时，需要根据地形地貌、气候条件等因素进行合理设计，确保光伏板能够稳固地安装在地面上，并能够根据太阳的位置进行调整，以获得最佳的光照角度。
另一种常见的光伏板支架形式是屋顶支架。
屋顶支架通常用于民用建筑、工业厂房等场所。
屋顶支架需要考虑屋顶的承重能力、防水性能等因素。
在选择屋顶支架时，需要根据建筑结构和屋面材料进行合理设计，确保光伏板能够安全地安装在屋顶上，并且不会对建筑结构和防水层造成损坏。
除了地面支架和屋顶支架之外，还有一种常见的光伏板支架形式是水面支架。
水面支架通常用于水域中的光伏发电项目，如湖泊、水库、池塘等。
水面支架需要考虑浮力、抗风性能等因素。
在选择水面支架时，需要根据水域的特点进行合理设计，确保光伏板能够平稳地浮在水面上，并能够抵御风浪的冲击。
除了以上几种常见的光伏板支架形式，还有一些特殊的支架形式，如山体支架、墙体支架等。
山体支架通常用于山地地区的光伏发电项目，可以利用山体的倾斜度和坡向来调整光伏板的角度，以获得最佳的光照条件。
墙体支架通常用于建筑物的外墙，将光伏板安装在墙体上，可以节省土地资源，并且兼具建筑装饰的功能。
无论是哪种光伏板支架形式，都需要考虑材料的选择、施工的安全性、维护的便利性等因素。
光伏板支架的材料通常采用镀锌钢或铝合金，具有耐腐蚀、抗风压等特点。
施工时需要注意安全措施，确保工人的人身安全。
维护时需要定期清洁光伏板和支架，检查是否有松动或损坏的部件，及时进行修复或更换。
光伏板支架形式多种多样，根据不同的安装场所和需求，可以选择地面支架、屋顶支架、水面支架、山体支架、墙体支架等。
光伏支架常见形式
光伏支架常见形式光伏支架具有多种分类方式，如按照连接方式分为焊接式和组装式，按照安装结构分为固定式和逐日式，按照安装地点分为地面式和屋面式等。
无论哪种光伏系统，其支架构成大体相似，都包括连接件、立柱、龙骨、横梁、辅助件等部分。
固定式光伏支架固定式光伏支架，顾名思义，是指安装之后方位、角度等保持不变的支架系统。
固定安装方式直接将太阳能光伏组件朝向低纬度地区放置(与地面成一定的角度)，以串并联的方式组成太阳能光伏阵列，从而达到太阳能光伏发电的目的。
其固定方式有多种，如地面固定方式就有桩基法(直接埋入法)、混凝土块配重法、预埋法、地锚法等，屋面固定方式随屋面材料不同而有不同的方案。
太阳能电池阵列的支架，通常由从钢筋混凝土基础中伸出的钢制热浸镀锌的加工品或者不锈钢制地脚螺栓来固定。
在房屋屋顶上采用混凝土基础的场合，将房屋的防水层揭开一部分，剥掉混凝土表面.在天井的钢筋上把阵列用的混凝土座的钢筋焊接在一起。
不能焊接钢筋时，为了借助混凝土的附着力和自重对抗风压，使混凝土底座表面凹凸不平使附着力加大。
之后，用防水填充剂进行二次防水处理。
如果上述方法也不能实施时，可在防水层上敷设比较贵的硅胶等耐候性缓冲材料，在其上安装热浸镀锌的重量大的钢骨架，然后在钢骨架上固定阵列支架。
钢骨架是用塑料螺栓连接在房上周围突出的压檐墙上.目的是风压不致使阵列及钢骨架移动。
起辅助强化作用。
屋面光伏系统支架屋面光伏支架所安装的环境包括坡屋面、平屋面，安装时需顺应屋面环境，不破坏固有结构及自防水系统，屋面材料包括琉璃瓦、彩钢瓦、油毡瓦、混凝土面等。
针对不同的屋面材料采用不同的支架方案。
屋面按倾斜角度分为坡面和平面两种，所以屋面光伏系统的倾斜角度有多种选择，对于坡屋面通常采用平铺的方式顺应屋顶坡度布置，也可以采用与屋顶成一定倾角的布置方式，但是这种做法相对比较复杂，案例较少；对于平屋面则有平铺和倾斜一定角度两种选择。
针对不同的屋面材料，会有不同的支架系统。

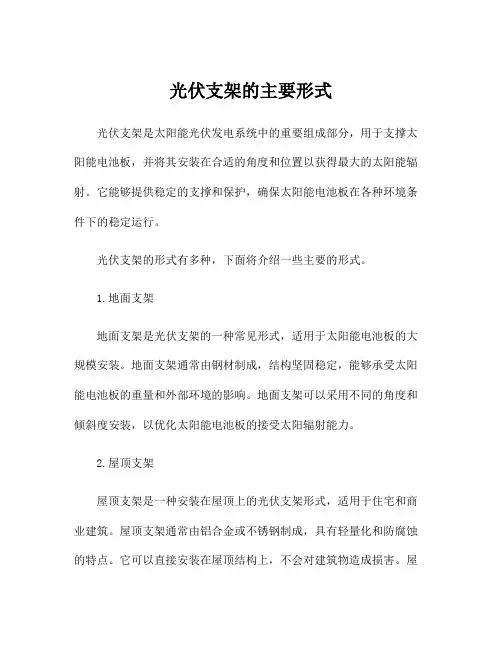

光伏支架的主要形式
光伏支架的主要形式光伏支架是太阳能光伏发电系统中的重要组成部分，用于支撑太阳能电池板，并将其安装在合适的角度和位置以获得最大的太阳能辐射。
它能够提供稳定的支撑和保护，确保太阳能电池板在各种环境条件下的稳定运行。
光伏支架的形式有多种，下面将介绍一些主要的形式。
1.地面支架地面支架是光伏支架的一种常见形式，适用于太阳能电池板的大规模安装。
地面支架通常由钢材制成，结构坚固稳定，能够承受太阳能电池板的重量和外部环境的影响。
地面支架可以采用不同的角度和倾斜度安装，以优化太阳能电池板的接受太阳辐射能力。
2.屋顶支架屋顶支架是一种安装在屋顶上的光伏支架形式，适用于住宅和商业建筑。
屋顶支架通常由铝合金或不锈钢制成，具有轻量化和防腐蚀的特点。
它可以直接安装在屋顶结构上，不会对建筑物造成损害。
屋顶支架可以采用不同的形式，如斜坡支架、平面支架和斜坡墙面支架等，以适应不同类型的屋顶。
3.墙面支架墙面支架是一种安装在建筑物墙面上的光伏支架形式，适用于某些特定的建筑结构。
墙面支架通常由不锈钢制成，结构简单并且稳定。
它可以将太阳能电池板安装在墙面上，不占用其他空间，对建筑物的影响较小。
墙面支架可以根据墙面的倾斜度调整安装角度，以获得适当的太阳能辐射。
4.悬挂支架悬挂支架是一种将太阳能电池板悬挂在结构上的光伏支架形式，适用于某些特殊情况下的安装。
悬挂支架通常由钢材制成，结构坚固，并且能够承受太阳能电池板的重量。
它可以将太阳能电池板悬挂在建筑物的窗户、阳台或墙面上，以获得最大的太阳能辐射。
悬挂支架的安装位置和角度可以根据需求进行调整。
5.跟踪支架跟踪支架是一种可以追踪太阳位置的光伏支架形式，以最大程度地利用太阳能辐射。
跟踪支架通常由机械系统和控制系统组成，可以根据太阳的位置自动调整太阳能电池板的角度和位置。
跟踪支架可以分为单轴跟踪支架和双轴跟踪支架两种形式，分别能够实现单轴或双轴的运动。
跟踪支架能够使太阳能电池板始终保持垂直于太阳，从而实现更高的能源产出。
光伏支架分类及特点
光伏支架分类及特点
一、光伏支架的分类
1、陆地光伏支架：陆地光伏支架是最常见的一种光伏支架，它将光
伏组件安装在垂直于地面的支架上，有中型钢结构支架、大型钢结构支架、轻型支架、小型支架等。
其安装方式包括螺栓安装、脚手架安装和直接安
装等。
2、水电站光伏支架：水电站光伏支架是在水电站的管道上安装的光
伏组件安装支架，有坐式悬架型、悬架式支架、悬臂架等。
3、低夹角屋顶光伏支架：低夹角屋顶光伏支架是在低夹角或平面屋
顶上安装支架，它有螺栓安装支架和浮动安装支架等。
4、深浅度不同的光伏支架：深浅度不同的光伏支架适用于在各种类
型的地形条件下安装，可实现光伏组件的深浅度调整，有常规钢结构深浅
度支架、现场焊接钢结构深浅度支架、轻型支架等。
二、光伏支架的特点
1、耐腐蚀性好：大多数光伏支架采用钢材进行生产，耐腐蚀性好，
特别是防腐产品，更能抵抗外界的腐蚀作用，可以长期稳定性的安装使用。
2、轻巧：使用轻型支架可以减轻支架的重量，实现易于安装和运输
的特点，极大地减少了安装和运输中因重量过重而出现的问题，是高效率
安装的保证。
光伏支架的种类
光伏支架的种类光伏支架是太阳能发电系统中的重要组成部分，它起到支撑和固定光伏组件的作用。
根据不同的安装位置和需求，光伏支架的种类也各不相同。
下面将为大家介绍几种常见的光伏支架。
1. 屋顶安装支架屋顶安装支架是将光伏组件安装在房屋屋顶上的一种常见光伏支架。
这种支架通常采用铝合金材质制作，具有轻便、耐腐蚀等特点。
屋顶安装支架根据屋顶类型的不同，可分为斜面屋顶支架和平面屋顶支架两种。
斜面屋顶支架一般采用倾斜角度固定在屋顶上，以提高光照效果。
平面屋顶支架则通常采用支架架设在屋顶上，以保证光伏组件的稳定性。
2. 地面安装支架地面安装支架是将光伏组件安装在地面上的一种光伏支架。
这种支架通常采用钢材制作，具有高强度、耐腐蚀等特点。
地面安装支架通常采用固定支架和跟踪支架两种形式。
固定支架是将光伏组件固定在支架上，固定在地面上，适合于地面空旷的地方。
跟踪支架则可以根据太阳的运动自动追踪太阳光的方向，以获得更高的发电效率。
3. 水面安装支架水面安装支架是将光伏组件安装在水面上的一种光伏支架。
这种支架主要用于水库、湖泊等水域，以提供清洁能源。
水面安装支架通常采用浮筒和钢材制作，具有抗风、抗浪、耐腐蚀等特点。
水面安装支架可以根据水面上的浮力调整光伏组件的倾斜角度，以获得更高的光照效果。
4. 墙面安装支架墙面安装支架是将光伏组件安装在建筑物墙面上的一种光伏支架。
这种支架通常采用铝合金材质制作，具有美观、轻便等特点。
墙面安装支架可以将光伏组件安装在建筑物的外墙上，以利用墙面的空间来发电。
墙面安装支架可以根据建筑物的外墙材料和结构进行定制设计，以确保安装的稳定性和安全性。
以上是几种常见的光伏支架的类型。
根据实际需求和安装位置的不同，选择适合的光伏支架是确保太阳能发电系统正常运行的关键。
希望通过本文的介绍，能够增加大家对光伏支架的了解，为太阳能发电系统的安装提供参考。
光伏支架的种类
光伏支架的种类光伏支架是太阳能光伏发电系统中的重要组成部分，用于支撑和固定光伏组件，使其能够稳定地面向太阳并吸收阳光进行发电。
根据不同的安装环境和需求，光伏支架可以分为多种不同的类型。
本文将介绍几种常见的光伏支架。
一、固定支架固定支架是光伏发电系统中最常见的一种支架类型。
它通常由金属材料制成，具有较强的稳定性和耐久性。
固定支架的安装角度一般为固定不变，根据当地的纬度和气候条件确定。
固定支架适用于地面光伏发电系统和大型屋顶光伏系统。
二、单轴跟踪支架单轴跟踪支架是一种可以使光伏组件在一条轴上进行水平旋转的支架。
它可以根据太阳的位置自动调整光伏组件的角度，使其始终面向太阳，最大限度地吸收太阳能。
单轴跟踪支架通常采用电动或液压驱动系统，具有较高的发电效率，但相应地成本也较高。
单轴跟踪支架适用于大型光伏发电站和集中式太阳能发电系统。
三、双轴跟踪支架双轴跟踪支架是一种可以使光伏组件在水平和垂直两个方向上进行旋转的支架。
它可以根据太阳的位置自动调整光伏组件的角度和朝向，以获取更多的太阳能。
双轴跟踪支架通常采用电动或液压驱动系统，具有较高的发电效率，但也是成本较高的选择。
双轴跟踪支架适用于高纬度地区和对发电效率要求较高的场所。
四、屋顶支架屋顶支架是一种安装在建筑屋顶上的支架，用于固定光伏组件。
根据不同的屋顶类型和结构，屋顶支架可以分为斜面屋顶支架和平面屋顶支架。
斜面屋顶支架通常使用铝合金或不锈钢材料制成，具有较轻、耐久的特点，适用于斜面屋顶的安装。
平面屋顶支架通常使用钢材料制成，具有较高的稳定性和承载能力，适用于平面屋顶的安装。
五、地面支架地面支架是一种安装在地面上的支架，用于固定光伏组件。
地面支架通常采用钢材料制成，具有较高的稳定性和承载能力，适用于大型光伏发电站和分布式光伏系统的安装。
地面支架可以根据需要进行固定安装或可调角度安装，以适应不同的地形和发电需求。
光伏支架的种类包括固定支架、单轴跟踪支架、双轴跟踪支架、屋顶支架和地面支架等。
光伏可调支架的种类
光伏可调支架的种类光伏可调支架是太阳能光伏组件固定安装的一种支架系统，可以根据太阳光的角度和位置进行调整，以最大程度地捕捉太阳能。
根据结构和调节方式的不同，光伏可调支架可以分为以下几种主要类型：1.单轴追踪支架：单轴追踪支架允许太阳能组件在一个单一轴线上水平或垂直调节，以跟踪太阳的运动轨迹。
水平轴追踪支架可使组件水平转动，而垂直轴追踪支架可使组件在垂直方向上转动。
这种类型的支架可以实现相对较高的能源收集效率，但成本较高且维护复杂。
2.双轴追踪支架：双轴追踪支架比单轴追踪支架更高级，它允许太阳能组件同时绕水平和垂直轴调节，以实现更准确的太阳追踪。
双轴跟踪支架能够在一天中的不同时间和季节中优化太阳能的收集效率，提高系统的输出。
3.倾斜可调支架：倾斜可调支架是通过调整支架的倾斜角度来优化太阳能的收集。
支架可以手动或自动调整，使组件在不同时间和季节中的倾斜角度最优，以最大限度地捕捉太阳能。
这种类型的支架适用于在固定位置安装太阳能组件的场景。
4.集中式可调支架：集中式可调支架将多个太阳能组件集中在一个支架上，并通过聚光系统将太阳能聚焦在小面积上。
这种类型的支架适用于集中式太阳能发电系统，可提高能源收集效率。
5.浮动式可调支架：浮动式可调支架是在水上或大型水体中安装的太阳能支架系统。
这种支架可以根据太阳光的方向和角度进行调整，适应水体的波动和风力，提供稳定的太阳能收集环境。
这些类型的光伏可调支架可以根据具体应用场景和要求选择合适的类型。
每种类型都有其独特的优势和适用性，可以提高光伏系统的能源收集效率和整体性能。
光伏支架方案
光伏支架方案随着环境保护的意识逐渐增强，可再生能源的利用也成为了一个热门话题。
在可再生能源中，光伏发电是一种十分重要的方式。
光伏发电利用太阳能转化为电能，具有绿色、清洁、可持续的特点。
然而，光伏发电系统的稳定性和可靠性问题一直是制约其大规模应用的关键难题之一。
其中，光伏支架方案的选择和设计，对光伏发电系统的运行效率和性能有着重要的影响。
目前，市场上存在着各种不同的光伏支架方案，如地面支架、屋顶支架和太阳能追踪支架等。
不同的光伏场地条件和需求，对支架方案有着不同的要求。
下面我们将分析几种常见的光伏支架方案，并探讨它们的特点和适用场景。
首先，地面支架是一种主要用于大规模光伏电站的支架方案。
地面光伏电站通常布设在平坦的区域，地面支架通过将光伏组件安装在支架上，使其倾斜角度与太阳光的入射角度相匹配，从而最大化光伏组件的发电效率。
此外，地面支架的设计还需考虑灌溉、防腐蚀和承重等因素。
地面支架能够最大限度地利用太阳能资源，使光伏电站的发电效率达到最优化。
其次，屋顶支架是一种常见的光伏支架方案，适用于住宅、商业建筑等需要光伏发电的屋顶。
屋顶支架有多种形式，如固定支架、斜坡支架、屋顶安装砖等。
屋顶支架一方面能够最大限度地利用建筑物的屋顶空间，不占用额外土地资源，另一方面能够有效避免阴影和遮挡对光伏组件的影响。
然而，屋顶支架需要注意建筑物结构的承重能力和防水问题，同时还需考虑工程安装的成本和时限。
除了地面支架和屋顶支架外，太阳能追踪支架是另一种常见的光伏支架方案。
太阳能追踪支架通过安装跟踪器，使光伏组件能够随着太阳的轨迹进行调整，以获得最大的太阳辐射能量。
太阳能追踪支架具有优化发电效率的特点，尤其适用于光照强度波动较大的地区。
然而，太阳能追踪支架的设计和制造相对复杂，成本也相对较高，需要更加精确的控制和维护。
除了以上几种常见的光伏支架方案外，还存在其他一些创新性的支架方案。
例如，水上光伏支架利用水面来散热，并提供了一种新的场地选择。
光伏支架的主要形式
光伏支架的主要形式光伏支架是太阳能光伏电站系统中的重要组成部分，主要用于支撑和固定太阳能光伏电池板。
根据不同的安装场地和需求，光伏支架的形式也有所不同。
本文将从几个主要的形式来介绍光伏支架。
1. 地面支架地面支架是光伏电站中最常见的一种形式。
它通常是由钢材制成的结构，可以固定在地面上，支撑光伏电池板。
地面支架的特点是安装方便、稳定性好、适用于大型光伏电站。
根据地面条件的不同，地面支架可以分为混凝土基础支架和螺栓基础支架两种形式。
2. 屋顶支架屋顶支架是安装在建筑物屋顶上的一种光伏支架形式。
它可以分为平面屋顶支架和斜面屋顶支架两种类型。
平面屋顶支架通常是由轻质金属材料制成，可以根据屋顶的倾角调整支架的角度，以最大程度地接收太阳辐射。
斜面屋顶支架则是根据建筑物的屋顶结构进行设计，保证光伏电池板的稳定安装。
3. 悬挂支架悬挂支架是一种将光伏电池板悬挂在建筑物外墙上的支架形式。
它通常由铝合金材料制成，具有轻巧、美观的特点。
悬挂支架的安装方式是通过固定在建筑物上的支撑杆将光伏电池板悬挂在墙面上，使之与建筑物外墙紧密贴合。
这种支架形式适用于一些有限空间的建筑物，如高层住宅、商业大厦等。
4. 水浮支架水浮支架是一种将光伏电池板安装在水面上的支架形式。
它通常由浮体和支架框架组成，可以使光伏电池板漂浮在水面上。
水浮支架的特点是适用于水体面积较大的地区，可以最大限度地利用水面资源进行光伏发电。
水浮支架还具有随水面波浪起伏而调整角度的功能，以保证光伏电池板的最佳接收太阳辐射。
5. 移动支架移动支架是一种可以根据太阳位置调整角度的光伏支架形式。
它通常由铝合金材料制成，具有可调节角度的特点。
移动支架可以根据太阳的位置自动调整光伏电池板的角度，以最大限度地接收太阳辐射。
这种支架形式适用于需要随时调整角度的场所，如太阳能车棚、户外充电站等。
以上是光伏支架的主要形式。
根据不同的安装场地和需求，选择合适的支架形式可以提高光伏电站的发电效率和稳定性。
【科普】光伏项目中，支架常用的8种类型，你见过几种？
【科普】光伏项目中，支架常用的8种类型，你见过几种？合理的光伏支架形式能够提升系统抗风抗雪载的能力，合理运用光伏支架系统在承载方面的特性，可以进一步对其尺寸参数做优化，节约材料，为光伏系统进一步降低成本做出贡献。
光伏组件支架基础上作用的荷载主要有：支架及光伏组件自重（恒荷载）、风荷载、雪荷载、温度荷载及地震荷载。
其中起控制作用的主要是风荷载，因此基础设计应保证风荷载作用下基础的稳定，在风荷载作用下，基础有可能出现拔起、断裂等破坏现象，基础设计应能保证在此作用力下不出现破坏。
以下我们来了解地面光伏支架基础与平面屋顶光伏支架基础的类型都有哪些以及它们都有什么特征。
地面光伏支架基础NO.1 钻孔灌注桩基础：成孔较为方便，可以根据地形调整基础顶面标高，顶标高易控制，混凝土钢筋用量小，开挖量小，施工快，对原有植被破坏小。
但存在混凝土现场成孔、浇筑，适用于一般填土、粘性土、粉土、砂土等。
NO.2 钢螺旋基础：成孔方便，可以根据地形调整顶面标高，不受地下水影响，在冬季气候条件下照常施工，施工快，标高调整灵活，对自然环境破坏很小，不存在填挖方工程，对原有植被破坏小，不需要场平。
适用于沙漠、草原、滩涂、隔壁、冻土等。
但用钢材较大，且不适用于强腐蚀性地基及岩石基础。
NO.3 独立基础：抗水荷载能力最强，抗洪抗风。
所需钢筋混凝土量最大，人工多，土方开挖及回填量大，施工周期长，对环境破坏力大。
光伏项目中已很少使用。
NO.4 钢筋混凝土条形基础此类基础形式多应用于地基承载力较差，适用于场地较为平坦，地下水位较低地区，对不均匀沉降要求较高的平单轴跟踪光伏支架中。
NO.5 预制桩基础：直径约为300mm的预应力混凝土管桩或截面尺寸约为200*200的方桩打入土中，顶部预留钢板或螺栓与上部支架前后立柱连接，深度一般小于3米，施工较为简单、快捷。
NO.6 钻孔灌注桩基础：造价较低，但对土层要求较高，适用于有一定密实度的粉土或可塑、硬塑的粉质粘土中，不适用于松散的沙性土层中，土质较硬的鹅卵石或碎石则可能存在不易成孔的问题。
光伏支架常用的规格
光伏支架常用的规格
光伏支架是用于安装太阳能光伏板的支撑结构，它们有多种不同的规格和类型，以适应不同的光伏系统和安装需求。
以下是一些光伏支架的常用规格和类型：
1. 角钢支架：角钢支架是一种常见的太阳能光伏支架，通常由镀锌角钢制成。
它的规格通常包括角钢的尺寸、厚度和长度，以适应不同尺寸和布局的太阳能面板。
2. 铝合金支：铝合金支架通常用于大型商业和工业光伏系统，因为铝合金具有轻量、耐腐蚀和高强度等特点。
其规格包括型材的尺寸、厚度和长度。
3. 地面支架：地面支架通常用于太阳能光伏电站，其规格包括地螺栓的尺寸、地螺栓的深度和支架结构的高度。
4. 屋顶支架：屋顶支架是用于在建筑物屋顶上安装太阳能光伏面板的结构。
规格包括屋顶类型、支架的重量负荷能力、夹具的类型等。
5. 单轴跟踪系统：单轴跟踪系统允许太阳能面板在一天中跟踪太阳的轨迹以提高能量产量。
规格包括轴线、跟踪方式、支架高度等。
6.双轴跟踪系统：双轴跟踪系统允许太阳能面板在水平和垂直方向上跟踪太阳的轨迹，以最大程度地提高能量产量。
规格包括轴线、跟踪方式、支架高度等。
这些规格可以根据具体的项目需求和太阳能光伏板的尺寸来选择。
光伏支架的规格应根据太阳能光伏系统的设计、地理位置和环境条件来确定，以确保支架的稳定性、安全性和效能。
通常，支架制造商或工程师会根据具体项目需求提供定制的支架规格。
光伏支架使用场景及安装形式大全图文【最新版】
光伏支架使用场景及安装形式大全图文从安装形式出发，可将现有光伏支架粗分为两大类：地面光伏支架和屋面光伏支架。
下面小编就从不同应用场景切入，来谈谈如何选择适合项目现场的光伏支架。
常见地面安装固定形式基础形式：1、锤入地桩在安装场地测量好距离，直接用打桩机将立柱打入地下，方便快捷。
在安装前需要做地质土壤检测，确定合适的锤入深度。
以下几种型材都适合做锤入地桩，依据实际情况选择：优点：速度快、适应性强；性价比高；不受季节气温等限制；地桩拔除方便，不影响安装场地的再利用。
2、螺旋地桩当安装场地太硬，或者碎石太多，不方便将立柱直接锤入地下时，可以选用螺旋地桩。
将旋入式钢管打入地下，然后将立柱固定在上面。
优点：适应性强，组合灵活多样；不受季节气温等限制；地桩拔除方便，不影响安装场地的再利用。
3、预制水泥基础如果安装场地不适合做插入式地桩，可以选择做水泥基础，支架放在水泥基础上，用螺栓固定。
优点：强度好，精度高；对地面适应性强。
4、直接水泥浇筑另外一种做水泥基础的形式，就是直接将支架和水泥浇筑在一起。
此种方式。
相对上面那种，省却了做螺栓连接固定的时间，但是浇筑时对支撑柱的定位精度要求较高。
优点：强度好，精度高；对地面适应性强。
常见地面支架形式插入式地面固定形式插入式地面固定支架特点：①支架主体采用结构型钢，表面热浸镀锌，使用寿命在20年以上；②各零部件配合性好，安装方便；③检修维护方便；④对地面适应性强。
2、地面桁架式固定形式地面桁架式固定支架特点：①使用螺旋地桩，操作简便（也可使用其他地面固定方式）；②适应多种不同类型地质；③横梁采用强化设计的铝导轨；④铝导轨上设计有安装组件用的插槽，组件的安装固定简单方便。
3、地面单柱固定形式地面单柱固定支架特点：①采用特别为安装晶硅组件设计的支撑铝导轨，使安装固定太阳能组件非常方便，减少安装时间；②立柱、横梁等承重件都做了强化设计，满足大工作载荷要求；③横梁上集成了布线槽，使施工更加方便。
光伏支架的主要形式
光伏支架的主要形式光伏支架是安装太阳能光伏板的重要组成部分，它起着支撑、固定和调整的作用。
光伏支架的主要形式多种多样，下面我将详细介绍一些常见的光伏支架形式。
1.地面支架：地面支架是将光伏板安装在地面上的一种形式。
地面支架一般由钢结构或镀锌钢材制成，具有良好的抗腐蚀和抗风的性能，能够承受相对较大的外力。
地面支架通常采用固定角度，使光伏板能够更好地接收太阳直射光。
此外，地面支架通常具有可调整的倾角，以使光伏板在不同季节和不同时间段都能获得最佳的太阳能利用效率。
2.斜面屋顶支架：斜面屋顶支架是将光伏板安装在斜面屋顶上的一种形式。
斜面屋顶支架通常由锌铝合金材料制成，具有较轻的重量和优良的耐腐蚀性。
斜面屋顶支架通常采用斜面安装，使光伏板能够更好地接收太阳直射光。
此外，斜面屋顶支架通常具有可调整的倾角，以使光伏板在不同季节和不同时间段都能获得最佳的太阳能利用效率。
3.平面屋顶支架：平面屋顶支架是将光伏板安装在平面屋顶上的一种形式。
平面屋顶支架一般由铝合金材料制成，具有轻便、耐腐蚀和易安装的特点。
平面屋顶支架通常采用水平安装，使光伏板能够更好地接收太阳直射光。
此外，平面屋顶支架通常具有可调整的倾角，以使光伏板在不同季节和不同时间段都能获得最佳的太阳能利用效率。
4.多轴斜行支架：多轴斜行支架是一种将光伏板按照两个或多个轴向进行倾斜和旋转的支架形式。
多轴斜行支架能够根据太阳的位置和光照强度自动调整光伏板的角度和方向，以使光伏板始终处于最佳的太阳光照条件下。
这种支架形式在一些需要高精度定位的应用中十分常见，例如天文观测、测绘等领域。
5.悬挂支架：悬挂支架是一种将光伏板悬挂在建筑物外墙或立面上的一种形式。
悬挂支架一般由轻质材料制成，具有较轻的重量和良好的抗腐蚀性能。
悬挂支架的安装位置通常在建筑物的南北或东西墙面上，以最大程度地接收太阳直射光。
此外，悬挂支架通常具有可调整的倾角，以使光伏板在不同季节和不同时间段都能获得最佳的太阳能利用效率。
光伏支架分类及特点
光伏支架分类与特点1地面式光伏支架1.1地面双柱支架◆兼容性强：可用于组件的不同排列方式〔两排竖装、多排横装〕,实现任意更换；◆人性化设计：所有零件"零焊接",所有零部件采用紧固件连接,安装方便快捷；◆成本低廉：所有零部件均为标准尺寸,可使用流水线作业,规模化生产,降低成本；◆适用范围广：山地、平原、丘陵均可使用,不破坏植被,保护环境；◆基础要求：适用于螺旋桩、水泥预埋桩等.1.2地面单柱支架◆安装便捷：结构简单,操作方便,安装技术要求低,安装效率高；◆强度高：采用大截面型材或合金钢,强度更高,抗风、雪压更强；◆兼容性强：可用于不同排列方式,任意组合；◆长寿命,更环保：表面热镀锌处理,耐腐蚀性强,无污染,可循环利用,无材料浪费；◆适用范围广：平原、河塘、沼泽均适用,对土质无要求,可实现农光互补、渔光互补,实现发电、农渔双丰收,高效利用可耕地.2屋面式支架2.1金属屋面支架◆安装便捷：特有的铝合金轨道、各型卡扣,适应性广,无需现场加工,安装方便快捷；◆轻量化设计：采用优质铝合金材料,采用力学优化,重量更轻；◆长寿命,更环保：采用304不锈钢紧固件,铝合金钝化处理,寿命更长,可循环利用,更加环保；2.2平面屋顶支架◆安装便捷：标准化零件,外观简洁,安装方便；◆材质种类丰富：可提供合金钢、结构钢、铝合金等材质支架,能满足不同屋顶强度要求；◆支架方式灵活：根据不同屋面承重、排水要求,提供负重式、化学锚栓式固定方式.3大棚式系统◆样式多：纯农业大棚式、农业大棚与阳光棚互补式；◆安装便捷：全安装式设计,现场不需加工,降低现场安装难度,施工速度块；◆寿命长：热镀锌处理,耐腐蚀型强,安全环保,寿命更长；◆环境可调：大棚环境、湿度可人工调节,适用于发展现代化农业.温室观光大棚温室观光大棚蘑菇棚蘑菇棚◆水面漂浮式支架◆安装便捷：浮筒标准化生产,安装简单快捷；◆寿命长：浮筒采用改良高密聚乙烯,耐候性、抗紫外线、高低温适应能力更强,寿命更长；◆轻量化设计：支架采用纯塑料安装或高强钢、铝合金等,重量更轻,成本更低,抗风、雪压能力更强；◆固定方式灵活：可采用锚栓、打桩、缆绳等固定方式,适应水位不断变化；◆限制少：目前国内光伏场地不断减少,我国有广阔的水面,发展漂浮式水面支架,可以减少水量蒸发,抑制藻类生长,降低光伏组件温度,提高单位面积发电量；树脂制浮体架台。
光伏支架形式报告
光伏支架形式报告光伏支架是将太阳能电池板安装在地面上或屋顶上的一种支撑结构。
它可以稳固地支撑太阳能电池板，并使其以适当的倾角朝向阳光。
光伏支架形式有多种，主要包括固定式支架、单轴追踪支架和双轴追踪支架三种。
固定式支架是一种最常用的光伏支架形式。
它的特点是结构简单、安装容易、成本较低。
固定式支架通常采用一定角度倾斜安装在地面上或屋顶上，使太阳能电池板能够接收到最大的光照，提高发电效率。
固定式支架不需要进行追踪，只需定期清洁维护即可。
由于其简单的结构和低成本，固定式支架被广泛应用于家庭和商业的光伏发电系统。
单轴追踪支架是一种能够根据太阳的位置自动调整太阳能电池板角度的支架形式。
单轴追踪支架的特点是能够实现日出到日落的自动追踪，确保太阳能电池板始终保持最佳的朝向，最大限度地吸收太阳能。
单轴追踪支架通常采用水平方向旋转，使太阳能电池板保持垂直于太阳位置，最大限度地利用太阳能。
这种支架形式的优点是提高了光伏发电系统的发电效率，增加了发电量，但相应的成本也较高。
双轴追踪支架是一种在单轴追踪的基础上增加了垂直方向调整的支架形式。
双轴追踪支架能够根据太阳的位置自动调整太阳能电池板的水平和垂直角度，使其始终正对太阳方向。
这种支架形式的优点是能够实现全天候的追踪，最大限度地利用太阳能，进一步提高光伏发电系统的发电效率和发电量。
然而，双轴追踪支架相对于固定式支架和单轴追踪支架而言，成本较高，安装和维护也较为复杂。
综上所述，光伏支架形式主要有固定式支架、单轴追踪支架和双轴追踪支架三种。
选择适合的支架形式取决于具体的应用需求和经济考虑。
固定式支架适用于一般的家庭和商业光伏发电系统；单轴追踪支架适用于更高发电效率要求的系统；而双轴追踪支架则适用于对发电效率有更高要求的系统，但相应的成本和安装维护也更高。
在选择光伏支架形式时，应综合考虑发电效率、成本和可行性等因素，选择最适合的支架形式，以便使光伏发电系统能够充分利用太阳能资源，最大化地发电。
地面光伏支架分类介绍
工作原理：通过控制跟 踪支架的旋转和倾斜角 度，实现对太阳的跟踪
优点：可提高光伏发电 量，降低成本，提高系 统稳定性
应用范围：适用于大型 地面光伏电站，尤其是 光照条件较好的地区
谢谢
组成
特点：安装方便， 成本低，适用于
小型光伏电站
应用：适用于屋 顶、地面等固定
安装场景
优点：结构简单， 易于维护，抗风
能力强
矩阵支架
01
结构特点：由多个平行排列的横梁和立柱组成，形成矩阵结构
02
优点：安装方便，结构稳定，承载能力强
03
适用场景：适用于大型地面光伏电站，尤其是地形复杂的地区
04
缺点：占地面积大，投资成本较高
地面光伏支架分类介 绍
演讲人
目录
01. 光伏支架类型 02. 固定式支架 03. 跟踪式支架 04. 混合式支架
光伏支架类型
固定式支架
特点：安装后 不能移动，适 用于地面条件
较好的地区
结构：主要由 立柱、横梁、 斜撑等部件组
成
应用：适用于 大型光伏电站、 屋顶光伏系统
等
优点：结构简 单，安装方便， 成本低，维护
跟踪式支架
单轴跟踪支架
结构：由一个 旋转轴和一个 固定轴组成
工作原理：通 过旋转轴的转 动，使光伏板 始终朝向太阳
优点：提高光 伏发电效率， 降低成本
缺点：结构复 杂，维护成本 较高
双轴跟踪支架
结构：由两个轴 组成，可以同时 调整角度和方向
优点：可以最大 限度地提高光伏
板的光照效率
缺点：成本较高， 安装和维护相对
复杂
应用：适用于大 型光伏电站和屋
顶光伏系统
复合跟踪支架
光伏支架的种类
光伏支架的种类光伏支架是太阳能发电系统中的重要组成部分，用于支撑和固定光伏板，使其能够最大限度地吸收太阳能并转化为电能。
根据不同的安装位置和需求，光伏支架可以分为地面支架、屋顶支架和水面支架三种主要类型。
地面支架是指将光伏板安装在地面上的支架系统。
这种支架通常由钢材或铝材制成，具有较高的强度和稳定性。
地面支架可以根据地形和光照条件进行灵活的调整，确保光伏板在最佳的角度和朝向上工作。
地面支架系统通常需要进行基础的打桩或混凝土浇筑，以确保其稳固性。
地面支架适用于大规模的太阳能电站和农业光伏项目。
屋顶支架是将光伏板安装在建筑物屋顶上的支架系统。
屋顶支架通常由铝合金制成，具有轻巧、耐腐蚀和易安装的特点。
根据不同的屋顶类型和结构，屋顶支架可以分为斜面屋顶支架和平面屋顶支架两种。
斜面屋顶支架适用于瓦片屋顶和金属屋顶，可以通过调整支架的角度和朝向来优化光伏板的接收太阳能的效率。
平面屋顶支架适用于水泥屋顶和钢结构屋顶，通常采用固定式或倾斜式的支架设计，以确保光伏板的稳定和安全。
水面支架是将光伏板安装在水面上的支架系统。
这种支架通常由浮体、支架架杆和光伏板组成。
水面支架可以浮在湖泊、池塘、水库和海洋等水域中，将光伏板安装在其上。
水面支架可以根据水域的水位变化进行浮动调整，以确保光伏板始终保持在最佳的角度和朝向上。
水面支架不仅可以利用水域空间，还可以降低光伏板温度，提高发电效率。
除了地面支架、屋顶支架和水面支架，还有一些特殊类型的光伏支架，如立柱支架和跟踪支架。
立柱支架是将光伏板安装在立柱上的支架系统，适用于山区和丘陵地区，可以充分利用起伏的地形来安装光伏板。
跟踪支架是指可以根据太阳的位置自动调整光伏板角度和朝向的支架系统，以提高光伏板的发电效率。
光伏支架的种类多样，可以根据不同的安装位置和需求选择合适的支架系统。
地面支架、屋顶支架和水面支架是最常见的类型，而立柱支架和跟踪支架则具有一定的特殊性。
无论是哪种类型的光伏支架，其目的都是为了最大限度地利用太阳能资源，实现清洁能源的可持续发展。
屋顶光伏支架标准
屋顶光伏支架标准本标准旨在规定屋顶光伏支架的各个方面，包括材质、结构、安装、布局和高度等，以确保其质量和性能符合相关要求，同时保证安装和维护的安全性和效率。
一、支架材质屋顶光伏支架应采用耐腐蚀、高强度、轻质、环保的材料制成，如铝合金、钢材等。
其中，铝合金材料具有较高的强度和刚度，能够满足支架的承载要求，同时具有较好的耐腐蚀性能，适合在户外环境下使用。
钢材同样具有高强度和刚度，但需要经过防锈处理才能保证其耐腐蚀性能。
二、支架结构屋顶光伏支架的结构应合理、稳定，能够承受光伏电池板的重量和风、雪等自然力的作用。
常见的支架结构形式包括：1.斜面式支架：适用于坡度较小的屋顶，可以通过调整支架的角度来适应不同的屋顶坡度。
2.平面式支架：适用于平屋顶或坡度较小的屋顶，能够提供较大的光伏电池板安装面积。
3.支架立柱：用于支撑光伏电池板，需根据屋顶的高度和跨度等参数进行设计。
三、支架安装屋顶光伏支架的安装应遵循安全、简便、可靠的原则。
安装过程中应注意以下几点：1.根据安装位置和高度确定支架的固定方式，如采用膨胀螺丝、焊接等方式。
2.确保支架安装位置准确，避免出现误差，影响光伏电池板的安装和使用。
3.在安装过程中要注意保护屋顶防水层和其他设施，避免造成损坏或污染。
四、支架布局屋顶光伏支架的布局应合理、美观，能够最大限度地利用太阳能资源。
在布局过程中应注意以下几点：1.根据屋顶的形状和面积确定光伏电池板的数量和排列方式，确保充分利用空间。
2.考虑光伏电池板的维护和清洁，留出必要的通道和空间。
3.考虑景观效果，使光伏电池板与周围环境相协调。
五、支架高度屋顶光伏支架的高度应根据实际情况进行设计，既要保证光伏电池板的安装和使用要求，又要考虑风力等因素对支架的影响。
在高度设计过程中应注意以下几点：1.根据当地的风力等级和气候条件确定支架的高度，确保其稳定性和安全性。
2.考虑屋顶的高度和跨度等因素，合理设计支架的高度，以适应不同的屋顶条件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光伏支架常见形式
光伏支架具有多种分类方式，如按照连接方式分为焊接式和组装式，按照安装结构分为固定式和逐日式，按照安装地点分为地面式和屋面式等。
无论哪种光伏系统，其支架构成大体相似，都包括连接件、立柱、龙骨、横梁、辅助件等部分。
固定式光伏支架
固定式光伏支架，顾名思义，是指安装之后方位、角度等保持不变的支架系统。
固定安装方式直接将太阳能光伏组件朝向低纬度地区放置(与地面成一定的角度)，以串并联的方式组成太阳能光伏阵列，从而达到太阳能光伏发电的目的。
其固定方式有多种，如地面固定方式就有桩基法(直接埋入法)、混凝土块配重法、预埋法、地锚法等，屋面固定方式随屋面材料不同而有不同的方案。
太阳能电池阵列的支架，通常由从钢筋混凝土基础中伸出的钢制热浸镀锌的加工品或者不锈钢制地脚螺栓来固定。
在房屋屋顶上采用混凝土基础的场合，将房屋的防水层揭开一部分，剥掉混凝土表面.在天井的钢筋上把阵列用的混凝土座的钢筋焊接在一起。
不能焊接钢筋时，为了借助混凝土的附着力和自重对抗风压，使混凝土底座表面凹凸不平使附着力加大。
之后，用防水填充剂进行二次防水处理。
如果上述方法也不能实施时，可在防水层上敷设比较贵的硅胶等耐候性缓冲材料，在其上安装热浸镀锌的重量大的钢骨架，然后在钢骨架上固定阵列支架。
钢骨架是用塑料螺栓连接在房上周围突出的压檐墙上.目的是风压不致使阵列及钢骨架移动。
起辅助强化作用。
屋面光伏系统支架
屋面光伏支架所安装的环境包括坡屋面、平屋面，安装时需顺应屋面环境，不破坏固有结构及自防水系统，屋面材料包括琉璃瓦、彩钢瓦、油毡瓦、混凝土面等。
针对不同的屋面材料采用不同的支架方案。
屋面按倾斜角度分为坡面和平面两种，所以屋面光伏系统的倾斜角度有多种选择，对于坡屋面通常采用平铺的方式顺应屋顶坡度布置，也可以采用与屋顶成一定倾角的布置方式，但是这种做法相对比较复杂，案例较少；对于平屋面则有平铺和倾斜一定角度两种选择。
针对不同的屋面材料，会有不同的支架系统。
琉璃瓦屋面支架
琉璃瓦为碱土、紫砂等软硬质原料经过挤制、塑压后烧制而成的建筑材料，材质脆，承重能力差。
在安装支架时一般采用特殊设计的主支撑构件与琉璃瓦下层屋面固定，来支撑支架主梁及横梁，支撑构件如连接板等通常设计成如图2中所示的多开孔样式，灵活有效实现支架位置调整。
组件与横梁之间采用铝合金压块压接。
彩钢瓦屋面支架
彩钢板是薄钢板经冷压或冷轧成型的钢材。
钢板采用有机涂层薄钢板(或称彩色钢板)、镀锌薄钢板、防腐薄钢板(含石棉沥青层)或其他薄钢板等。
压型钢板具有单位重量轻、强度高、抗震性能好、施工快速、外形美观等优点，是良好的建筑材料和构件，主要用于围护结构、楼板，也可用于其他构筑物。
屋面彩钢瓦一般分为：直立锁边型、咬口型(角驰式)型、卡扣型(暗扣式)型、固定件连接(明钉式)型。
直立锁边型咬口型(角驰式)
卡口(暗扣式)型固定件连接(明钉式)型
在彩钢瓦屋面安装光伏系统时，要充分考虑彩钢瓦形制及其承重能力，以确定支架固定方式。
