天津华宁KTC101说明书一、产品概述天津华宁 KTC101 是一款先进的控制设备，广泛应用于煤矿等工业领域，旨在实现对各类设备的高效、精确控制和监测。
它采用了现代化的技术和设计理念，具备强大的功能和可靠的性能，为工业生产提供了有力的支持。
二、产品组成KTC101 系统主要由以下几个部分组成：1、控制器：这是系统的核心部分，负责处理各种数据和指令，实现对整个系统的控制和管理。
2、传感器：用于采集现场的各种参数和信息，如温度、压力、位置等，并将其转换为电信号传输给控制器。
3、执行器：根据控制器的指令执行相应的动作，如驱动电机、阀门等。
4、通信模块：实现系统与上位机或其他设备之间的数据通信，确保信息的及时传输和共享。
三、主要功能1、设备控制功能能够对各类设备进行启动、停止、调速等操作，实现精确的控制。
支持多种控制模式，如手动控制、自动控制和远程控制，以满足不同的应用需求。
2、数据监测功能实时采集设备的运行参数，如电流、电压、功率等，并以直观的方式显示在操作界面上。
对关键参数进行监测和分析，一旦发现异常，及时发出报警信号，提醒操作人员采取措施。
3、故障诊断功能具备强大的故障诊断能力，能够自动检测设备的故障，并给出相应的故障代码和诊断信息。
帮助维修人员快速定位和排除故障，减少设备停机时间，提高生产效率。
4、通信功能支持多种通信协议，如 Modbus、Profibus 等，方便与其他设备和系统进行集成。
可以实现与上位机的远程通信，实现集中监控和管理。
四、技术参数1、工作电压：＿____2、工作电流：＿____3、防护等级：＿____4、通信距离：＿____5、响应时间：＿____五、安装与调试1、安装环境要求安装场所应干燥、通风良好，避免阳光直射和强电磁场干扰。
环境温度应在规定的范围内，一般为－10℃至＋50℃。
2、安装步骤首先，根据设备的安装图纸确定安装位置，并进行固定。
然后，连接各种传感器、执行器和通信线路，确保连接牢固、正确。
KTC101通讯、控制一体化系统操作规程

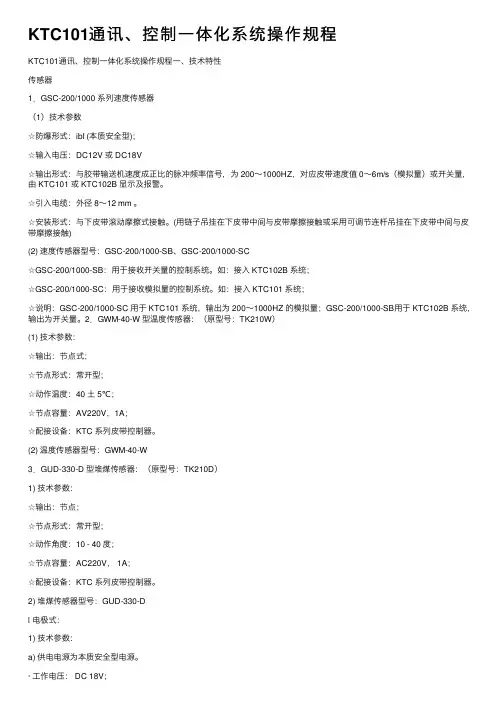

KTC101通讯、控制⼀体化系统操作规程KTC101通讯、控制⼀体化系统操作规程⼀、技术特性传感器1．GSC-200/1000 系列速度传感器（1）技术参数☆防爆形式：ibI (本质安全型)；☆输⼊电压：DC12V 或 DC18V☆输出形式：与胶带输送机速度成正⽐的脉冲频率信号，为 200～1000HZ，对应⽪带速度值 0～6m/s（模拟量）或开关量，由 KTC101 或 KTC102B 显⽰及报警。
☆引⼊电缆：外径 8～12 mm 。
☆安装形式：与下⽪带滚动摩擦式接触。
(⽤链⼦吊挂在下⽪带中间与⽪带摩擦接触或采⽤可调节连杆吊挂在下⽪带中间与⽪带摩擦接触)(2) 速度传感器型号：GSC-200/1000-SB、GSC-200/1000-SC☆GSC-200/1000-SB：⽤于接收开关量的控制系统。
如：接⼊ KTC102B 系统；☆GSC-200/1000-SC：⽤于接收模拟量的控制系统。
如：接⼊ KTC101 系统；☆说明：GSC-200/1000-SC ⽤于 KTC101 系统，输出为 200～1000HZ 的模拟量；GSC-200/1000-SB⽤于 KTC102B 系统，输出为开关量。
2．GWM-40-W 型温度传感器：（原型号：TK210W）(1) 技术参数：☆输出：节点式；☆节点形式：常开型；☆动作温度：40 ⼟ 5℃；☆节点容量：AV220V，1A；☆配接设备：KTC 系列⽪带控制器。
(2) 温度传感器型号：GWM-40-W3．GUD-330-D 型堆煤传感器：（原型号：TK210D）1) 技术参数：☆输出：节点；☆节点形式：常开型；☆动作⾓度：10 - 40 度；☆节点容量：AC220V， 1A；☆配接设备：KTC 系列⽪带控制器。
2) 堆煤传感器型号：GUD-330-Dl 电极式：1) 技术参数：a) 供电电源为本质安全型电源。
· ⼯作电压： DC 18V；· ⼯作电流：≤20mA；b) 动作电阻：350kΩ±40 kΩ，550kΩ±40 kΩ，750kΩ±40 kΩ，1000kΩ±40 kΩ，在这四档⾥可根据现场情况选择应⽤那⼀档测量，接点闭合。
KTK101-2-KA组合扩音电话使用说明书
KTK101-2-KA组合扩音电话使用说明书版本号：NO1出版日期：2006/4/13天津华宁电子有限公司分公司目录目录1.概述2.结构特征3.电气性能4.工作原理5.外形尺寸及重量6.安装及使用7.故障现象与解决方法8.维护和保养9.包装、运输和贮存10.质量保证为了保证安全并获得最佳效能，安装使用产品前，请详细阅读使用说明书并妥善保管，以备今后参考。
KTK101-2-YJ 组合扩音电话说明书严禁改变本安电路和与本安电路有关的元、器件的电气参数、规格和型号 1 概述1.1 适用范围KTK101-2-KA 组合扩音电话适用于煤矿井下，有煤尘及爆炸性气体的环境下，本设备具有语言报警功能，带有2个喇叭嘴,4路输入，对应4种不同的报警声音。
1.2 使用环境和条件a ）工作温度为0℃～＋40℃；b ）相对湿度不超过96% (+25℃)；c ）大气压80kPa ～106kPa ；d ）有甲烷和煤尘等爆炸危险的矿井中；e ）无破坏绝缘的腐蚀性气体的矿井中；f ）无剧烈振动和冲击的地方；g ）允许有溅水的环境中。
1.3 型号及其含义KT K 101－2－KA 登记序号组合扩音电话矿用通讯设备设计规格序号规格型号1.4 形式1.4.1 防爆型式：矿用本质安全型，标志：Exib Ⅰ。
1.4.2 关联设备：KDW101矿用隔爆兼本质安全型电源1.4.3 配接设备：KTK101-1型组合扩音电话；KHJ15/18-1本质安全型组合急停闭锁开关；KTC101-Z 主控制器；KFD101本质安全型多功能终端。
2 结构特征2.1 外壳由钢板焊接制成；2.2零部件有防锈防腐蚀处理；2.3紧固件有防松动处理。
3电气性能3.1供电电源:工作电压：DC 18.6V－DC12.5V工作电流：≤50mA3.2扩音报警：输入信号开启电平：≥100mV扩音声强：≥106dB(A计权)（线路信号输入幅值500mV）失真度：≤10％频率响应：340Hz～3000Hz带宽范围内频率响应±3dB线路信号输出幅值：≥500mV（送话器输入≤50mV）线路信号失真度：≤10％电池组最大开路电压：≤11.0V电池组充电电流：10mA～35mA电池组最大工作电流：≤750mA电池组最大输出短路电流：≤15mA4工作原理4.1简述：KTK101-2-KA组合扩音电话带有接线端子排，共有4路输入（无源）。
天津华宁KTC101说明书
目录第一章概述 (3)（一）系统简介 (3)（二）系统组成及原理框图 (3)（三）系统功能 (3)第二章系统组成详解 (5)（一）KTC101-Z型主控制器：(原型号：TK210) (5)（二）KDW101型矿用隔爆兼本质安全型电源:（原型号：TK220） (8)（三）KTK101-1型和KTK101-2型系列组合扩音 (11)（四）KHJ15/18-1型组合急停闭锁开关： (20)（五）KJS101型系列本安输入输出 (21)（六）MHYBV-7-2型矿用七芯拉力电缆：（原型号：TK230X） (23)（七）KFD101系列多功能终端 (24)（八）系列传感器 (25)（九）其它 (32)第三章典型应用 (38)（一）工作面及顺槽的基本情况 (38)（二）KTC101配置说明 (38)（三）系统配置图 (39)第四章工作面控制器 (40)（一）工作面控制器 (40)（二）屏幕显示 (41)（三）远停操作 (43)（四）故障停机 (44)（五）“就地”方式 (44)（六）“检修”方式 (44)（七）“点动”方式 (44)（八）工作面和顺槽同时控制 (45)（九）其它按键操作 (45)（十）闭锁操作 (46)第五章皮带控制器 (46)（一）皮带控制器 (46)（二）屏幕显示 (46)（三）“就地”方式 (48)（四）检修方式的按键功能 (49)（五）点动方式的按键功能 (49)（六）其他键盘操作 (49)第六章原理讲解 (49)（一）系统组成框图 (49)（二）控制器部信息流程 (50)（三）输入、输出介绍 (50)（四）语音处理部分介绍 (52)（五）电源介绍 (54)第七章参数设定 (55)（一）典型配置说明 (56)（二）典型配置接线说明 (58)（三）典型配置参数设定说明 (59)第八章使用及维护 (70)（一）使用环境 (70)（二）故障和维护 (70)第九章其他 (71)（一）运输、储存及包装 (72)（二）售后服务 (72)附录1 KTC101控制流程图 (73)附录2 KTC101系列产品列表 (74)第一章概述（一）系统简介KTC101（原型号TK200）井下通讯、控制、保护系统是我公司在KTC102（原型号TK100）工作面及胶带机通讯、控制一体化系统基础上，重新开发研制的新一代产品。
天津华宁KTC101说明书

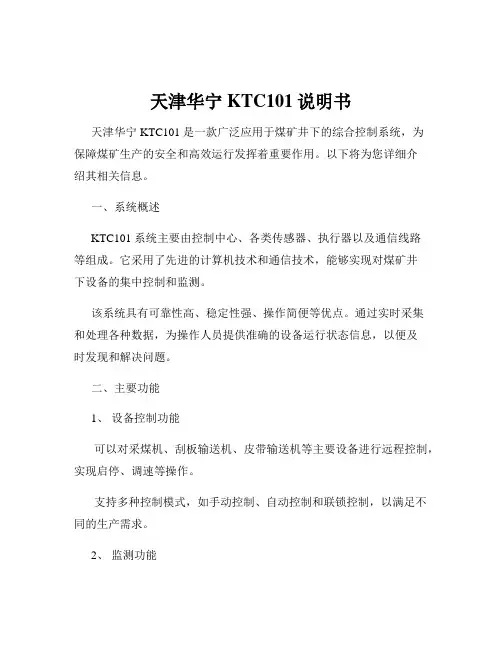

天津华宁KTC101说明书天津华宁 KTC101 是一款广泛应用于煤矿井下的综合控制系统，为保障煤矿生产的安全和高效运行发挥着重要作用。
以下将为您详细介绍其相关信息。
一、系统概述KTC101 系统主要由控制中心、各类传感器、执行器以及通信线路等组成。
它采用了先进的计算机技术和通信技术，能够实现对煤矿井下设备的集中控制和监测。
该系统具有可靠性高、稳定性强、操作简便等优点。
通过实时采集和处理各种数据，为操作人员提供准确的设备运行状态信息，以便及时发现和解决问题。
二、主要功能1、设备控制功能可以对采煤机、刮板输送机、皮带输送机等主要设备进行远程控制，实现启停、调速等操作。
支持多种控制模式，如手动控制、自动控制和联锁控制，以满足不同的生产需求。
2、监测功能实时监测各类设备的运行参数，如电压、电流、温度、压力等。
对环境参数进行监测，包括瓦斯浓度、一氧化碳浓度、风速等，确保井下环境安全。
3、故障诊断与报警功能能够自动诊断设备故障，并及时发出报警信号。
显示故障类型、位置和相关信息，方便维修人员快速定位和处理故障。
4、数据存储与分析功能系统会自动存储设备运行数据和故障信息，便于后续的查询和分析。
通过对数据的分析，可以优化设备运行参数，提高生产效率。
三、技术参数1、工作电压：＿____2、工作频率：＿____3、通信方式：＿____4、传感器精度：＿____5、控制响应时间：＿____四、系统组成1、控制中心是整个系统的核心，负责数据处理、控制指令下达等工作。
配备有高性能的计算机和专业的控制软件。
2、传感器包括各类物理量传感器和环境监测传感器。
传感器的精度和可靠性直接影响系统的监测效果。
3、执行器接收控制中心的指令，执行相应的动作。
如电机启动器、阀门控制器等。
4、通信线路负责传输数据和指令，确保系统各部分之间的通信畅通。
五、安装与调试1、安装前的准备工作确定安装位置，保证环境符合设备要求。
检查设备及配件是否齐全、完好。
天津华宁皮带保护KTC101故障处理手册
天津华宁皮带保护KTC101故障处理手册1. 介绍本手册旨在提供对天津华宁皮带保护KTC101故障处理的详细指导。
KTC101是一种常见的皮带保护装置，用于监测输送带的运行状态并预防潜在的故障。
2. 故障代码及解决方案下面列出了KTC101可能出现的故障代码及其对应的解决方案：2.1. 故障代码A- 描述：故障代码A是指...- 解决方案：要解决故障代码A，可以采取以下步骤：1. 步骤12. 步骤23. ...2.2. 故障代码B- 描述：故障代码B是指...- 解决方案：要解决故障代码B，可以采取以下步骤：1. 步骤12. 步骤23. ...2.3. 故障代码C- 描述：故障代码C是指...- 解决方案：要解决故障代码C，可以采取以下步骤：1. 步骤12. 步骤23. ...3. 常见问题解答以下是一些常见问题的解答，帮助您更好地理解和处理KTC101故障：1. 问题1：如何判断是否发生故障？- 解答：可以通过观察KTC101的显示屏上的故障代码来判断是否发生故障。
2. 问题2：如何重置KTC101？- 解答：要重置KTC101，可以按照以下步骤进行操作：1. 步骤12. 步骤23. ...3. 问题3：如果处理以上故障代码后问题仍然存在怎么办？- 解答：如果经过处理后问题仍然存在，请联系天津华宁支持团队，他们将提供更详细的技术支持。
4. 结论本手册提供了对天津华宁皮带保护KTC101故障处理的详细指导。
希望通过本手册，您可以更好地了解和解决KTC101故障，确保输送带的正常运行。
如有更多问题，请随时联系天津华宁支持团队。
KTC101和CST配接、参数设置说明
目录一．接线说明 (3)1.1 KTC101系统需要检测CST的信号说明 (3)1.2 CST需要检测KTC101的信号说明 (3)二．控制起停逻辑 (4)2.1 启动过程说明 (4)2.2 停车过程说明 (4)三．系统参数设置 (5)3.1 CMI参数内容概要 (5)3.2 CMI参数设置流程及示意图 (6)四．常见故障现象及处理办法 (15)4.1 故障实例一 (15)4.2 故障实例二 (15)一．接线说明1.1 KTC101系统需要检测CST的信号说明1.1.1启动完成信号：对应CST输出的满速点，该点设置在CMI“完成输入点”，CST起动完成输出轴速度100％后闭合该点给KTC101。
1.1.2故障输入点：对应CST输出的备妥（健康）点，该点设置在CMI“故障输入点”或“健康输入点（此点有去抖）”，起停过程KTC101一直在检测该点，如果该点断开KTC101认为CST没有备妥（健康）不允启动或立即断开给CST的起车信号。
1.2 CST需要检测KTC101的信号说明1.2.1备妥（健康）信号：CST在允许启动之前要检测这个点闭合，否则CST认为KTC101系统不备妥（健康），不允许启动，这点KTC101利用主电机控制输出点给出。
1.2.2外部急停信号：如果这个点断开，CST认为有外部急停无法正常启动设备，运行过程当中会立即断开所有控制外围设备，该点设置在IO1前六路的任何一点，初始化状态为常闭，当皮带沿线有打闭锁或控制器断电等状况该点断开给CST。
1.2.3起停信号：CST检测到在无外部急停且KTC101给出备妥（健康）信号闭合的前提下收到该起停信号，CST会正常起动/停车，该点设置在CMI“控制输出点”作为给CST的起停信号，闭合时起动断开时停车。
1.2.4复位信号：当CST出现故障停车后，该点会保持故障状态，CST故障恢复后该点不会自动恢复正常，需要给该点一个脉冲的信号后才能复位该点，以保证再次起车前检测到该点状态正常才可起车。
天津华宁KTC101使用说明
天津华宁KTC101使用说明
在使用华宁KTC101之前，需要先连接KTC101与空调。
将KTC101插入空调的电源插座，并将空调遥控器上的电源按钮打开。
此时，KTC101会自动附近的空调，并在手机App上显示可选的空调列表。
在手机App上，你可以看到空调的各项信息，如空调的温度、模式、风力、风向等设定。
你可以通过点击相应的按钮来调整这些参数。
此外，你还可以设置定时开关机，通过设置定时，可以在离开家之前预先调好空调的温度，以保持室内的舒适度。
KTC101还支持手机App实时监控和远程控制。
你可以通过手机App 随时随地地控制空调，无论你身在何处，只要有网络连接即可。
这对于那些需要在外面工作或旅行的人来说非常方便。
此外，KTC101还具备学习功能。
在手机App上，可以记录下你不同时间段对空调的要求，比如在早上起床时需要制冷，在晚上休息时需要制热等。
然后，KTC101会根据你的要求，自动调整空调的温度和模式。
最后，KTC101还有一项非常实用的功能，那就是湿度控制。
在手机App上，你可以设置空调除湿的功能，当室内湿度超过一定设定值时，将自动开启除湿模式。
总的来说，天津华宁KTC101是一款功能齐全且易于使用的智能空调控制器。
它能够让你通过手机App实现远程控制，设置定时开关机，学习你的使用习惯，并具备湿度控制功能。
使用华宁KTC101，你可以更加方便地控制和管理空调，提高家居的智能化水平。
天津华宁皮带保护KTC101故障处理手册
天津华宁皮带保护KTC101故障处理手册一、故障现象KTC101是天津华宁皮带保护系统的一种型号，用于监测和保护皮带输送机的运行状态。
在使用过程中，可能会出现各种故障现象，需要进行及时处理。
1. 皮带运行异常或停止：KTC101系统检测到皮带运行异常或停止时，会发出报警信号，同时显示故障代码。
2. 温度异常：KTC101系统可监测皮带温度，若温度异常超过设定值，则会发出报警信号，同时显示故障代码。
3. 电流异常：KTC101系统可监测电机电流，若电流异常超过设定值，则会发出报警信号，同时显示故障代码。
二、故障处理步骤以下为处理KTC101故障的步骤：1. 首先，根据KTC101系统显示的故障代码，查阅故障代码对应的故障处理指南。
华宁皮带保护系统提供详细的故障代码对照表和处理指南，可帮助用户快速找到故障原因及相应的解决方案。
2. 根据故障处理指南中的建议，首先确认皮带是否正常运行。
检查皮带是否松紧适当，是否出现打滑、滑移等异常情况。
若皮带运行异常，及时进行调整或更换。
3. 检查温度监测装置的连接和设置是否正确。
确保温度传感器与皮带接触良好，温度设置值是否合理。
若温度异常，检查是否存在过载或设备散热不良等原因，及时进行处理。
4. 检查电流监测装置的连接和设置是否正确。
确保电流传感器与电机连接正常，设置合理的电流上下限值。
若电流异常，检查是否存在过载、设备损坏或电机故障等原因，及时进行处理。
5. 若以上步骤无法解决故障，建议联系华宁皮带保护系统售后服务团队或工程师。
提供详细的故障现象和处理过程，以便工程师能够更好地进行故障分析和解决。
三、故障预防与维护为了减少KTC101故障发生的可能性，并延长设备的寿命，建议用户注意以下事项：1. 定期检查温度监测装置和电流监测装置的连接是否松动或磨损，及时进行维护和更换。
2. 定期清洁皮带，避免灰尘、油污等物质的积累，减少对设备的损害。
3. 定期检查皮带松紧度，确保皮带的正常运行。
KTC101系统的操作说明 (1)
KTC101控制系统操作说明KTC101系统可以根据不同情况对皮带机和工作面及泵站设备进行控制，所有设备的起停均由KTC101控制器的键盘或是就地起停按钮来实现，具体的操作如下：当控制器处于集控和就地的方式下：当KTC101系统对皮带进行控制时，KTC101系统可以对八部皮带机进行起停操作：#1皮带：KTC101控制器键盘上的“1”号键控制它的起、停。
#2皮带：KTC101控制器键盘上的“2”号键控制它的起、停。
#3皮带：KTC101控制器键盘上的“3”号键控制它的起、停。
#4皮带：KTC101控制器键盘上的“4”号键控制它的起、停。
#5皮带：KTC101控制器键盘上的“5”号键控制它的起、停。
#6皮带：KTC101控制器键盘上的“6”号键控制它的起、停。
#7皮带：KTC101控制器键盘上的“7”号键控制它的起、停。
#8皮带：KTC101控制器键盘上的“8”号键控制它的起、停。
当KTC101系统对工作面进行控制时，KTC101系统可以同时对四部皮带机和破碎机、转载机、前部溜子、后部溜子及泵站等设备进行起停操作：#1皮带：KTC101控制器键盘上的“1”号键控制它的起、停。
#2皮带：KTC101控制器键盘上的“2”号键控制它的起、停。
#3皮带：KTC101控制器键盘上的“3”号键控制它的起、停。
#4皮带：KTC101控制器键盘上的“4”号键控制它的起、停。
破碎机：KTC101控制器键盘上的“5”号键控制它的起、停。
转载机：KTC101控制器键盘上的“6”号键控制它的起、停。
前部溜子：KTC101控制器键盘上的“7”号键控制它的起、停。
后部溜子：KTC101控制器键盘上的“8”号键控制它的起、停。
注意：“9”号键：是实现控制器上的所有设备逆煤流依次起车“0”“0”号键：当按下此键时，所有被控设备同时停车。
当控制器处于“检修”方式时☆检修方式的按键定义同就地方式完全相同。
但检修方式取消了所有设备之间的联锁关系，在单启某一设备时，不必再要求提前启动它的联锁设备，即使你已经设定了联锁，它也不起作用。
天津华宁皮带保护KTC101故障排除手册
天津华宁皮带保护KTC101故障排除手册目录1. 简介2. 常见故障及解决方案3. 注意事项4. 结论1. 简介天津华宁皮带保护KTC101是一种常用于工业生产中皮带传动系统的保护设备。
本手册旨在帮助用户快速排除KTC101设备的常见故障，保持生产工艺的稳定运行。
2. 常见故障及解决方案下面列举了一些常见的KTC101故障及相应的解决方案：2.1 电源故障- 故障现象：KTC101无法开机或无法正常工作；- 解决方案：- 确认电源连接是否松动；- 检查电源线路是否正常；- 如有必要，更换或修复电源设备。
2.2 通信故障- 故障现象：KTC101显示屏无法正常显示或无法与其他设备进行通信；- 解决方案：- 回收电源，重新开启设备；- 检查通信线路是否连接正确；- 检查通信协议设置是否正确；- 如有必要，更换通信线路或调整通信参数。
2.3 报警故障- 故障现象：KTC101频繁报警，误报或漏报；- 解决方案：- 检查传感器是否正常工作；- 检查传感器连接是否松动；- 重新校准传感器；- 如有必要，更换传感器。
3. 注意事项在使用KTC101设备时，请注意以下事项：- 定期检查设备的电源线路和通信线路，确保连接稳定；- 维护设备的传感器，定期校准或更换；- 遵循天津华宁皮带保护KTC101使用手册提供的操作规范；- 对于无法解决的故障，请及时联系供应商或售后技术支持。
4. 结论本手册列举了KTC101常见故障及相应的解决方案，并提供了使用KTC101时的注意事项。
希望这份手册能帮助用户更好地使用和维护KTC101设备，确保生产工艺的平稳运行。
以上为天津华宁皮带保护KTC101故障排除手册，希望对您有所帮助。
以上是《天津华宁皮带保护KTC101故障排除手册》的文档。
请注意，此文档共有284个字。
您可以根据需要再进行拓展。
KTC101系统电机高低速参数设定说明
KTC101系统电机高低速参数设定说明例如：设定前部运输机的“高低速”功能（头尾各一部电机）。
●按“#”键加“A”键，进入参数设置界面。
●进入“设备”，选定“前溜”，确认。
●右移进入“主电机”，按“电机控制输出点”，在“主电机1控制点”输入头电机低速控制点（例如IO1.1），键在“主电机4控制点”输入头电机高速控制点；在“主电机2控制点”输入尾电机低速控制点，在“主电机5控制点”输入尾电机高速控制点，确认。
*注*：必须是主电机1（2或3）控制点对应低速、主电机4（5或6）控制点对应高速，即：（1对应4、2对应5、3对应6（程序默认））。
●再右移进入“其它1”，进入“主电机”，进入“电机高低速选择”，选择“高低速”，确认。
●进入“缺省运行方式”，选择“高速”。
（选“高速”，进行高低速切换；选“低速”，运行时只启动低速，不切高速）。
●进入“运行方式输入点”，输入一个点（例如IO2.1），确认。
设该点的目的是为了外接一个低速选择开关。
该点断开，则设备进行高低速运行；该点闭合，则设备只在低速运行。
在实际使用中，我们用单点（例如单点9）的输出作为高低速运行方式的选择开关。
（单点的设置见后）●进入“低速运行时间”，用来设定低速运行多长时间之后，切换到高速，一般设为150（15秒），也可按矿上需要设置。
●进入“低高速转换时间”，设定从低速电机断开到高速电机运行所允许的最大时间，一般设为8（0.8秒）或10（1秒），确认。
*注意*：在设置此参数的时候要注意的就是只有在接了低速反馈线的时候，此项设置才有效。
否则设置此项无效。
此项设置的时间实际上就是：（等待低速反馈信号断开的时间。
跟单个节点的返回时间一样。
）●右移进入“单点”，把“要设置的单点”设为“单点9”，然后设定它的控制点为IO2.1，再把输出IO2.1用线接到输入IO2.1上。
这样，按下N键，9号单点输出闭合，设备被选成“低速”运行方式；再按一下N键，9号单点输出断开，设备被选成“高低速”方式。
