正立面图和平面图——长对正

正立面图和左侧立面图——高平齐

平面图和左侧立面图——宽相等

正立面图左侧立面图

平面图

等长等高等宽等宽•三视图之间的（投影规律）V 长向高向宽向

H

V 1W

H 1V

W 1

六个投影面称为基本投影面

六个视图称为基本视图2.六面基本视图

•六面视图的形成

背立面图

底面图右侧立面图左侧立面图平面图

正立面图•六面视图的图名及其投影规律

V 1H 1

W 1

六面视图之间的投影规律

“三等关系”

背立面图

底面图

右侧立面图

左侧立面图

平面图

正立面图•六面视图配

置

把形体的某一部分向基本投影面投影，所到的视图称为局部视图。

•

局部视图

B

（省略图名）3.辅助视图

B

（省略图名）

形体向不平行于基本投影面的平面投射时，所得到的视图称为斜视图。

•斜视图

B

B

A

A

A

A

A

（注意比例的变化）

把形体的倾斜部分旋转到与某一基本投影面平行后投影，所得到的视图称展开为视图。

正立面图（展开）

平面图

平面图（镜像）

底面图

平面图

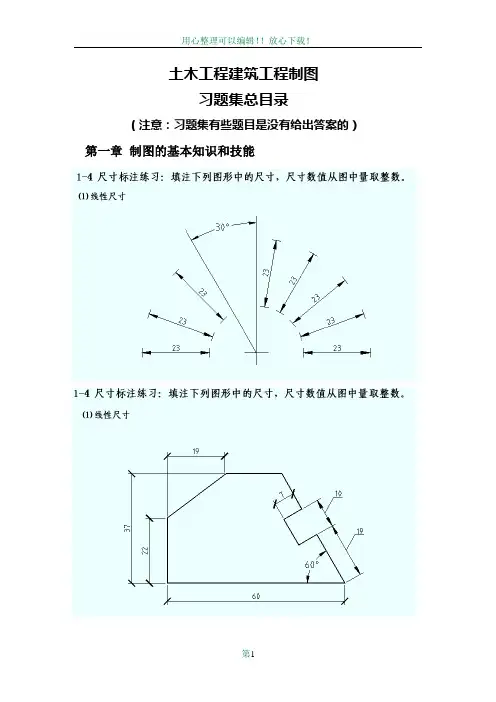

§2－2 画图

画图步骤：

⑴形体分析（局部线面分析）。

⑵选择主视方向（V面投影方向）。

⑶确定视图数量、形式。

⑷确定绘图比例，布置图面。

⑸画底稿线。

⑹检查无误，加深图线。

•形体分析

•线面分析法

•布置图面

画图前，选择恰当的比例和图幅；画图时，应首先用中心线、对称线或基线，定好各视图的位置。

•画底稿线

逐个画出各基本形体的视图。先主后次，先大后小，用细线顺序画出。合成时应注意表面连接关系。

●检查无误，加深图线

V向

V 向

A

B

C
