三元乙丙橡胶／乙烯基硅橡胶泡沫材料
三元乙丙橡胶的特性
三元乙丙橡胶主链由化学性稳定的饱和烃组成，仅在侧链中含不饱和双键，故基本上属于种饱和型橡胶。由于分子结构内无极性取代基，分子间内聚能低，故分子链可在较宽的温度范围内保持柔顺性。乙丙橡胶的化学结构使其硫化制品具有独特的性能。 1 低密度高填充性：三元乙丙橡胶是一种密度较低的橡胶，其密度为0．8 7。加之可大量充油和加入填充剂，因而可降低橡胶制品的成本，弥补了三元乙丙橡胶生胶价格高的缺点，并且对高门尼值的三元乙丙橡胶来说，高填充后物理机械性能降低幅度不大。 2 耐老化性：乙丙橡胶有优异的耐天候、耐臭氧、耐热、耐酸碱、耐水蒸汽、颜色稳定性、电性能、充油性及常温流动性。三元乙丙橡胶制品在1 20 ℃下可长期使用，在1 50～200 。C下可短暂或间歇使用。加入适宜防老剂可提高其使用温度。用过氧化物交联的三元乙丙橡胶可在更苛刻的条件下使用。三元乙丙橡胶在臭氧浓度50×10～，拉伸30％，可达1 50 h 以上不龟裂。 3 耐腐蚀性：由于乙丙橡胶缺乏极性，不饱和度低，因而对各种极性化学品如醇、酸、碱、氧化剂、制冷剂、洗涤剂、动植物油、酮和脂等均有较好的抗耐性；但在脂属和芳属溶剂(如汽油、苯等及矿物油中稳定性较差。在浓酸长期作用下性能也要下降。在ISO／TR7620中汇集了近400种具有腐蚀性的气态和液态化学品对各种橡胶性能作用的资料。刘乙丙橡胶作用程度为1级的化学品有80多种，在此不一～列举。 4 耐水蒸气：乙丙橡胶有优异的耐水蒸气性能并优于其耐热性。在230℃过热蒸汽中，近1 00 h后外观无变化。而氟橡胶、硅橡胶、氟硅橡胶、丁基橡胶、丁腈橡胶、天然橡胶在同样条件下，经历较短时间外观发生明显劣化现象。 5 耐过热水性能：三元乙丙橡胶耐过热水性能亦较好，但与所用硫化系统密切相关。以二硫代二吗啡啉、TMTD为硫化系统的乙丙橡胶，在1 2 5 ℃过热水中浸泡1 5个月后，力学性能变化甚小，体积膨胀率仅0．3％。
甲基乙烯基硅橡胶生胶分子量的测定
甲基乙烯基硅橡胶分子量的测定 一、方法提要 粘度法是测定高聚物分子量较为简捷的方法。特性粘数[η]是高分子溶液浓度趋近于零时的比浓粘度或浓对数粘度（ηsp /c 或ln ηГ/c ）。在甲苯溶剂中，高分子物质的分子量和特性粘数的关系用下式表示：[η]=K·M α。由此公式计算得到分子量。 二、试剂 甲苯 三、仪器、设备 1、乌式粘度计。 2、G2耐酸过滤漏斗。 3、分析天平：感量0.0001g 。 4、玻璃容量瓶：一级，25mL 。 5、秒表：最小分度值为0.1s 。 6、恒温装置。 四、测定步骤 1、溶剂值的测定：量取甲苯约10mL ，经G2耐酸过滤漏斗滤于清洁干燥的乌式粘度计A 管中，并在其B 、C 管口套上粗细合适的乳胶管。将该粘度计垂直放置在（25±0.1）0C 的恒温水槽中，恒温约10min 后，封闭C 管上通大气的乳胶管，用橡皮吸球经套在B 管上的乳胶管将甲苯吸至a 球的二分之一处，此时，毛细管内及液面都不应有裂缝和气泡。然后停止吸液，并使B 、C 管都接通大气让液体自然流下，用秒表记下液体流经b 球上下刻度线的之间的时间。这样平行测试不少于5次，每次相差不大于0.2s 。取其算术平均值作为该粘度计的溶剂值t 0。 2、式样溶液值的测定：称取式样0.05~0.15g （精确至0.0001g ）于25mL 容量瓶中，加入甲苯约15mL ，使其完全溶解。溶解时若是静置则需8h 以上，若经常摇动则3h 即可。然后将盛有溶液的25mL 容量瓶250C 恒温条件下用甲苯稀释至刻度，摇匀。其后具体操作同1。 五、结果的表示 式样分子量（M ）按（1）~（6）式计算： ηГ=t t 0 ······（1） ηsp =ηГ – 1·····（2） c=m 25 ·····（3）[η]= ) ln (2Γ-ηηsp c (4) [η]=K·M α·····（5） M α=[η] K (6) 试中：ηГ——相对粘度；t ——溶液值，s ；t 0——溶剂值，s ；ηsp 增比粘度；c ——溶液浓度，g/mL ；m ——式样质量，g ；[η]——特性粘数，mL/g ；ln ητ——对数相对粘度；K —— 常数，9.46×10-3 ；α——特性指数，0.71。 平行测定两次结果之差应不大于1.0×104 。取其算术平均值为测定结果。
聚硅氧烷
有机硅阻燃剂的应用 有机硅阻燃剂是一种新型高效、低毒、防熔滴、环境友好的无卤阻燃剂，也是一种成炭型抑烟剂。有机硅阻燃剂在赋予基材优异的阻燃性能之外，还能改善基材的加工性能、耐热性能等。因此，作为阻燃剂的后起之秀，从20世纪80年代开始得到迅速发展。目前，有机硅阻燃剂的应用主要有一下几个方面：1. 聚硅氧烷 1.1线型聚硅氧烷 1981 年，Kamber等发表了聚二甲基硅氧烷( PDMS)与聚碳酸酯共混，可使聚碳酸酯( PC) 阻燃性提高的研究报告。但聚二甲基硅氧烷本身阻燃效果并不好，为提高其阻燃性，在其结构中引入一些反应性官能团，如端羟基、氨基或环氧基等。日本Mitsubishi Gas Chemical公司在使用羟苯基烷基封端的聚二甲基硅氧烷制备有机硅阻燃剂方面作了大量工作，合成了一系列含聚硅氧烷链段的阻燃剂，并申请了多项专利。美国Dow Corning 公司开发并已商品化的“ D. C. RM 系列”阻燃剂，包括不具反应性的RM4-7105、带有环氧基RM4-7501、甲基丙烯酸酯基RM4-7081 和氨基RM1- 9641。在适用的塑料中添加0.1%~ 1.0%的阻燃剂就可改善加工性；添加1% ~ 8%，即可得到发烟量、放热量、CO 产生量均低的阻燃性塑料。Wang 等合成了一种环氧单体-三缩水环氧苯基硅烷( TGPS)，将TGPS与环氧树脂Epon828 以不同比例相混合，采用4, 4- 二氨基二苯甲烷( DDM) 进行固化处理，环氧树脂的极限氧指数(LOI) 随着TGPS含量的增加而提高，并且由于硅的引入使得炭层的热稳定性得到有效地改善，在高于700℃时，就不再发生因炭层氧化而失重，在空气中的成炭率达到31. 9%。Fujiki等研究的阻燃性有机硅树脂，包括二甲基乙烯基硅基封端的聚二甲基硅氧烷、聚甲基氢硅氧烷等，通过交联反应制成透明制品，适用于集成电路和混合集成电路中的保护材料。Masato shi、Shin在研究中发现，在硅氧烷分子链中端基含有甲基、苯基、羟基、乙烯基时，其中端基为甲基苯基的支化的硅氧烷对聚碳酸酯( PC)的阻燃效果最好，阻燃级别达到UL94V-0 级。周文君等人以苯基甲氧基硅烷和甲基甲氧基硅烷为原料，制备了硅树脂阻燃剂，并研究其在PC中的应用。在PC 中添加质量分数为5%的该硅树脂就能使其燃烧氧指数从26.0 %提高到34.0 %。李晓俊等人也采用甲基苯基硅树脂对PC进行阻燃改性，使其阻燃等级由UL
三元乙丙橡胶

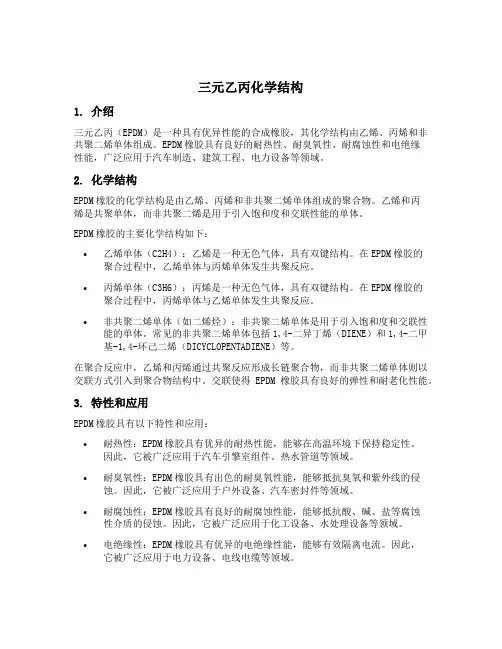

三元乙丙橡胶是乙烯、丙烯以及非共轭二烯烃的三元共聚物，1963年开始商业化生产。每年全世界的消费量是80万吨。EPDM最主要的特性就是其优越的耐氧化、抗臭氧和抗侵蚀的能力。由于三元乙丙橡胶属于聚烯烃家族，它具有极好的硫化特性。在所有橡胶当中，EPDM具有最低的比重。它能吸收大量的填料和油而影响特性不大。因此可以制作成本低廉的橡胶化合物。 三元乙丙橡胶分子结构和特性 三元乙丙是乙烯、丙烯和非共轭二烯烃的三元共聚物。二烯烃具有特殊的结构，只有两键之一的才能共聚，不饱和的双键主要是作为交链处。另一个不饱和的不会成为聚合物主链，只会成为边侧链。三元乙丙的主要聚合物链是完全饱和的。这个特性使得三元乙丙可以抵抗热，光，氧气，尤其是臭氧。三元乙丙本质上是无极性的，对极性溶液和化学物具有抗性，吸水率低，具有良好的绝缘特性。 在三元乙丙生产过程中，通过改变三单体的数量，乙烯丙烯比，分子量及其分布以及硫化的方法可以调整其特性。 EPDM第三单体的选择 第三二烯烃类型的单体是通过乙烯和丙烯的共聚，在聚合物中产生不饱和，以便实现硫化。第三单体的选择必须满足以下要求： 最多两键：一个可聚合，一个可硫化 反应类似于两种基本的单体 主键随机聚合产生均匀分布 足够的挥发性，便于从聚合物中除去 最终聚合物硫化速度合适
二烯烃类型和含量对聚合物特性的影响 三元乙丙生产中主要是用ENB和DCPD。 三元乙丙中最广泛使用的是ENB，它比DCPD产品硫化要快得多。在相同的聚合条件下，第三单体的本质影响着长链支化，按以下顺序递增： EPM 有机聚硅氧烷的研究进展和现状摘要：介绍近年来有机聚硅氧烷的研究发展情况。对含有环氧基、乙烯基、氨基和具有嵌段结构等有机聚硅氧烷的合成方法、工艺以及聚合物的结构及物理和化学特性进行了综述。 关键词：聚硅氧烷合成研究进展 有机聚硅氧烷是第一个工业上获得应用的元素高分子，由于有机聚硅氧烷结构特殊，它具有很多优异的物理、化学性能，如耐高低温性能、耐辐射性、耐氧化性、高透气性、耐候性、脱模性、憎水性以及生理惰性等，是高分子材料中性能独特的品种。现已在电工与电子、化工和冶金、建筑、航天、航空、医用材料等几十个领域中得到广泛的应用。 有机聚硅氧烷自40年代商业化以来受到人们的广泛重视，近年来有机聚硅氧烷的发展十分迅速，一系列具有特种官能团(例如环氧基、乙烯基以及氨基等)、特殊结构(嵌段结构)、特种性能的改性聚硅氧烷相继在实验室合成并产业化，在保留了上述有机聚硅氧烷优异性能的同时又赋予其新的性能，包括可以采用低温辐射固化技术进行固化、与有机聚合物中官能团的反应性、对水及醇的相容性、易乳化性、赋予界面活性等。总之，功能性有机聚硅氧烷是一大类正在各种新技术中发挥重大作用并迅速发展的新型高分子材料。 1、聚硅氧烷的发展及应用 1.1 在日用品及化妆品中的应用 早期使用的聚硅氧烷类化合物是聚合度不同的二甲基硅油，主要用于少数化妆品中，增加皮肤的润滑感和抗水性。现在有机聚硅氧烷类化合物已广泛应用于护肤、护发、美容产品及抗汗剂和除臭剂等特殊用品中。人们通过长期大量的生理学、毒理学及遗传学实验，确认部分有机聚硅氧烷化合物安全可靠且性质优良，比如，透光又抗紫外线，生理惰性强，无毒，无异味，又具有良好的表面活性，这些特点使有机聚硅氧烷在化妆品中得到越来越广泛的应用。聚硅氧烷类化合物用于个人护肤产品有很多突出的优点。有人通过与多种常用于个人护理品的成分(凡士林、白油等)比较，得出黏度为315×104(m2/s)的甲基聚硅氧烷，在涂展性、润肤性和柔软性三个方面都是最好的，而且，硅氧烷护肤不会堵塞皮肤表面孔隙，可降低粉刺的产生。 高强度硅橡胶生胶的合成与表征 冯圣玉 【实验说明】 从最基本的原料--氯硅烷制备高强度硅橡胶将涉及氯硅烷水解和低聚物制备，低聚物的真空裂解及环硅氧烷的制备，混合环硅氧烷高效精馏分离，甲基乙烯基硅橡胶生胶的合成，硅橡胶配方复合与胶料混炼、热处理、返炼，橡胶成形与硫化等。甲基乙烯基硅橡胶生胶是制备高强度硅橡胶制品的基础聚合物。通过该实验可以对甲基乙烯基硅橡胶生胶（聚硅氧烷）的合成和表征有一个全面、深入的认识。 【实验目的】 1．了解、学会甲基乙烯基硅橡胶生胶的合成； 2．了解甲基乙烯基硅橡胶生胶的分析表征手段； 3．学习几种甲基乙烯基硅橡胶生胶的表征技术。 【实验原理】 硅橡胶具有多种优异性能，其耐热性、耐寒性、耐臭氧性、耐候性、电绝缘性、生理惰性等，都是其他橡胶所不能比拟的。因而在航空航天、电子电气、机械建筑、交通运输、医疗卫生、日常生活等方面均已得到了广泛的应用，已经成为国民经济中必不可少的新型高分子材料。 硅橡胶的种类很多。高强度硅橡胶系由普通甲基乙烯基硅橡胶生胶，配合补强填料（白炭黑）、交联剂、催化剂等各种添加剂，并加入低分子量的多乙烯基硅油（C 胶）混合，采用普通有机橡胶的加工方法，在混炼机上混炼成均相胶料——混炼胶，然后将混炼胶在高温（一般在150～200℃）下硫化即可使其从高粘滞塑性态转变成硫化胶弹性体。 甲基乙烯基硅橡胶生胶是将八甲基环四硅氧烷(D 4)和四甲基四乙烯基环四硅氧烷(D 4Vi )，在阴离子催化剂（如四甲基氢氧化铵硅醇盐）催化下开环聚合而得： D 4 + 90～110℃, 甲基乙烯基硅橡胶生胶 该反应为平衡反应，副产物为低分子物（环硅氧烷混合物）。反应结束后，减压将低分子物除去，即得甲基乙烯基硅橡胶生胶。 【实验内容】 一、甲基乙烯基硅橡胶生胶的制备 【仪器和试剂】 1. 仪器：250mL 三口烧瓶，200℃、250℃温度计，N 2导管，真空泵，14口、19口温 度计套管，加热套，直形冷凝管，真空接引管，100ml 单口瓶，减压蒸馏头，胶管，止水夹，铜丝。 2. 试剂：八甲基环四硅氧烷，四甲基四乙烯基环四硅氧烷，四甲基氢氧化铵硅醇盐， 氮气。 第一章前言 硅橡胶（英文名称：Silicone rubber），分热硫化型（高温硫化硅胶HTV）、室温硫化型（RTV），其中室温硫化型又分缩聚反应型和加成反应型。高温硅橡胶主要用于制造各种硅橡胶制品，而室温硅橡胶则主要是作为粘接剂、灌封材料或模具使用。热硫化型用量最大，热硫化型又分甲基硅橡胶（MQ）、甲基乙烯基硅橡胶（VMQ，用量及产品牌号最多）、甲基乙烯基苯基硅橡胶PVMQ（耐低温、耐辐射），其他还有睛硅橡胶、氟硅橡胶等。 硅橡胶具有优异的耐热性、耐寒性、介电性、耐臭氧和耐大气老化等性能，硅橡胶突出的性能是使用温度宽广，能在-60℃（或更低的温度）至+250℃（或更高的温度）下长期使用。但硅橡胶的抗张强度和抗撕裂强度等机械性能较差，在常温下其物理机械性能不及大多数合成橡胶，且除腈硅、氟硅橡胶外，一般的硅橡胶耐油、耐溶剂性能欠佳，故硅橡胶不宜用于普通条件的场合，但非常适用于许多特定的场合。 本文主要讲诉了用工业上用DMC生产硅橡胶的工艺流程，和各牌号硅橡胶的质量要求。 第二章原料的准备与精制 2.1 原料列表 表2.1原料 十甲基环五硅氧烷C10H30O5 二甲基乙烯基乙氧基硅烷（单封头） 25 四甲基四乙烯基环四硅氧烷 =CH）SiO] 4 主要成分四甲基氢氧化铵 2.2准备与精制工艺流程 2.2.1开车前的准备工作 2.2.1.1检查设备 图2.1主要生产设备 （1）检查真空泵、出料机、冷水循环系统运行是否正常。 （2）检查所有仪表是否正常,设备是否清洁。 （3）所有阀门是否处于开车前应有的开闭状态。真空阀关闭，氮气阀关闭，溢流视蛊关闭，蒸气阀门关闭 2.2.1.2检查原材料 检查准备投入使用的原材料是否经检验并确认合格,如不合格不得投入生产。 （1）DMC外观要求无色透明无杂质， （2）DMC内物质含量检测 如图2.2所示，色谱图中有3个主要峰，其依次代表D3（六甲基环三硅氧烷）D4（八甲基环四硅氧烷）D5（十甲基环五硅氧烷）。 生产要求D3含量不超过1%,D4含量大于80%，D4和D5总含量大于99.5%。 （3）实验室检测 实验室要求对原料进行聚合测试，要求其聚合产物分子量达到120W且不发生交联（固化）。 三元乙丙橡胶是由乙烯、丙烯经溶液共聚合而成的橡胶，再引入第三单体（ENB）。三元乙丙橡胶基本上是一种饱和的高聚物，耐老化性能非常好、耐天候性好、电绝缘性能优良、耐化学腐蚀性好、冲击弹性较好。乙丙橡胶的最主要缺点是硫化速度慢；与其它不饱和橡胶并用难，自粘和互粘性都很差，故加工性能不好。 根据乙丙橡胶的性能特点，主要应用于要求耐老化、耐水、耐腐蚀、电气绝缘几个领域，如用于轮胎的浅色胎侧、耐热运输带、电缆、电线、防腐衬里、密封垫圈、建筑防水片材、门窗密封条、家用电器配件、塑料改性等。 乙丙橡胶的性质与用途 乙丙橡胶以乙烯和丙烯为主要原材料合成，耐老化、电绝缘性能和耐臭氧发能突出。乙丙橡胶可大量充油和填充碳黑，制品价格较低，乙丙橡胶化学稳定性好，耐磨性、弹性、耐油性和丁苯橡胶接近。乙丙橡胶的用途十分广泛，可以作为轮胎侧、胶条和内胎以及汽车的零部件，还可以作电线、电缆包皮及高压、超高压绝缘材料。还可制造及鞋、卫生用品等浅色制品。 乙丙橡胶的性能与改进 一、1、低密度高填充性 乙丙橡胶的密度是较低的一种橡胶，其密度为0.87。加之可大量充油和加入填充剂，因而可降低橡胶制品的成本，弥补了乙丙橡胶生胶价格高的缺点，并且对高门尼值的乙丙橡胶来说，高填充后物理机械能降低幅度不大。 2、耐老化性 乙丙橡胶有优异的耐天候、耐臭氧、耐热、耐酸碱、耐水蒸汽、颜色稳定性、电性能、充油性及常温流动性。乙丙橡胶制品在120℃下可长期使用，在150- 200℃下可短暂或间歇使用。加入适宜防老剂可提高其使用温度。以过氧化物交联的三元乙丙橡胶可在苛刻的条件下使用。三元乙丙橡胶在臭氧浓度50pphm、拉伸30%的条件下，可达150h以上不龟裂。 3、耐腐蚀性 由于乙丙橡胶缺乏极性，不饱和度低，因而对各种极性化学品如醇、酸、碱、氧化剂、制冷剂、洗涤剂、动植物油、酮和脂等均有较好的抗耐性；但在脂属和芳属溶剂（如汽油、苯等）及矿物油中稳定性较差。在浓酸长期作用下性能也要下降。在ISO/TO 7620中汇集了近400种具有腐蚀性的气态和液态化学品对各种橡胶性能作用的资料，并规定了1-4级表示其作用程度, 腐蚀性化学品对橡胶性能的影响: 等级体积溶胀率/% 硬度降低值对性能影响 1 ＜10 ＜10 轻微或无 2 10-20 ＜20 较小 3 30-60 ＜30 中等 4 ＞60 ＞30 严重 4、耐水蒸汽性能 乙丙橡胶有优异的耐水蒸汽性能并估优于其耐热性。在230℃过热蒸汽中，近100h后外观无变化。而氟橡胶、硅橡胶、氟硅橡胶、丁基橡胶、丁腈橡胶、天然橡胶在同样条件下，经历较短时间外观发生明显劣化现象。 5、耐过热水性能 乙丙橡胶耐过热水性能亦较好，但与所有硫化系统密切相关。以二硫化二吗啡啉、TMTD 为硫化系统的乙丙橡胶，在125℃过热水中浸泡15个月后，力学性能变化甚小，体积膨胀率仅0.3%。 硅橡胶主要成分是什么，都有哪些品种？ 硅橡胶主要品种 硅橡胶主要分为室温硫化硅橡胶,高温硫化硅橡胶。因此，室温硫化硅橡胶按成分、硫化机理和使用工艺不同可分为三大类型，即单组分室温硫化硅橡胶、双组分缩合型室温硫化硅橡胶和双组分加成型室温硫化硅橡胶。这三种系列的室温硫化硅橡胶各有其特点：单组分室温硫化硅橡胶的优点是使用方便，但深部固化速度较困难；双组分室温硫化硅橡胶的优点是固化时不放热,收缩率很小，不膨胀，无内应力，固化可在内部和表面同时进行，可以深部硫化；加成型室温硫化硅橡胶的硫化时间主要决定于温度。 硅橡胶按其硫化特性可分为热硫化型硅橡胶和室温硫化型硅橡胶两类。按性能和用途的不同可分为通用型、超耐低温型、超耐高温型、高强力型、耐油型、医用型等等。按所用单体的不同，可分为甲基乙烯基硅橡胶，甲基苯基乙烯基硅橡胶、氟硅，腈硅橡胶等。 1、二甲基硅橡胶 （简称甲基硅橡胶）： 制备高分子量的线型二甲基聚硅氧烷橡胶，必须要有高纯度的原料，为保证原料的纯度，工业上通常是先将经过精镏提纯，含量为99.5％以上的二甲基二氯硅烷在乙醇—水介质中，在酸催化下进行水解缩合，并分离出双官能度的硅氧烷四聚体即八甲基环四硅氧烷，然后再使四环体在催化剂作用下，形成高分子线型二甲基聚硅氧烷。 二甲基硅橡胶生胶为无色透明的弹性体，通常用活性较高的有机过氧化物进行硫化。 在-60~+250℃范围内使用，二甲基硅橡胶的硫化活性低，高温压缩永久变形大，不宜于制厚制品，厚制品硫化比较困难，内层亦易起泡。由于含少量乙烯基的甲基乙烯基硅橡胶性能较之为优，故二甲基硅橡胶已逐渐被甲基乙烯基硅橡胶所取代。现今生产和应用的其它类型的硅橡胶，它们除含有二甲基硅氧烷结构单元外，还含有或多或少的其它双官能硅氧烷的结构单元，但其制备方法与二甲基硅橡胶的制法没有本质的区别，其制备方法一般为在有利于环体形成的条件下，使所需的某种双官能度的硅单体进行水解缩合，然后按其所需比例加入八甲基环四硅氧烷，再在催化剂作用下共同反应而制得。 2、甲基乙烯基硅橡胶 （简称乙烯基硅橡胶）： 此种橡胶由于含有少量的乙烯基侧链，故比甲基硅橡胶容易硫化，使之有更多种类的过氧化物可供硫化使用，并可大大减少过氧化物的用量。采用含少量乙烯基的硅橡胶与二甲基硅橡胶相较，可使抗压缩永久变形性能获得显著的改进，低的压缩变形反映了它作为密封件在高温下具有较佳的支撑性，这乃是O型圈和垫圈等所必须具备的要求之一。甲基乙烯基硅橡胶工艺性能较好，操作方便，可制成厚制品且压出、压延半成品表面光滑，是目前较常用的一种硅橡胶。 3、甲基苯基乙烯基硅橡胶 （简称苯基硅橡胶）： 功能性聚硅氧烷 安秋凤程广文陈孔常#李临生 (陕西科技大学化学与化工学院咸阳 712081 #华东理工大学精细化工研究所上海 210037) 摘要聚硅氧烷用途广泛,可用于液晶、分子识别与分离、抗紫外材料、柔软剂、硅橡胶、农药、医药、表面活性剂、功能膜以及分子印迹等领域。本文重点介绍了近年来功能性聚有机硅氧烷在 高分子液晶、气相色谱固定液、紫外吸收剂以及织物柔软剂等方面的研究进展。 关键词聚硅氧烷液晶色谱固定相紫外吸收剂织物柔软剂 Functional Polysiloxanes An Qiufeng, Cheng Guangwen, Chen Kongchang#, Li Linsheng (College of Chemistry and Chemical Engineering, Shaanxi University of Science and Technology, Xianyang 712081 #Fine Chemical Institute，East China University of Science and Technology, Shanghai 200237) Abstract Functional polysiloxanes are widely used in the field of liquid crystal, molecule recognition and separation, ultraviolet absorber, softener, silicon rubber, agricultural chemical, medicine, functional membrane, molecular imprinting polymer and so on. In this paper, emphasis is laid on the introduction of research of polysiloxanes as liquid crystal, stationary phase for capillary gas chromatography, ultraviolet absorber and fabric softener in recent years. Key words Polysiloxane, Liquid crystal, Stationary phase, Ultraviolet absorber, Fabric softener 功能性聚硅氧烷，是指以聚甲基硅氧烷为骨架、侧链带有其它功能性有机基团的硅氧烷聚合物。功能性聚有机硅氧烷，除具有聚硅氧烷的通性如耐高低温、耐候、耐氧化、透气、憎水、化学与生理惰性外，还具有其它官能团所赋予的新性能。目前，功能性聚硅氧烷的研究主要集中在聚硅氧烷液晶[1~8,17,18,39,40]、分子识别与分离[16~24]、抗紫外材料[27~29]、功能性织物柔软整理剂[32~38]等方面。 1聚硅氧烷液晶 聚硅氧烷液晶，亦即以聚甲基硅氧烷作为骨架，侧链带有介晶基元或者主链嵌段有介晶基元、在一定条件下能以液晶相态存在的硅氧烷聚合物。鉴于其应用面较广，文中对用作分子识别与分离使用的有机硅液晶，另纳入色谱固定液部分进行论述。 聚硅氧烷是一类柔性分子，玻璃化温度低，耐高低温性能好。在其主链或侧链引入介晶基元，能实现液晶有序性和聚硅氧烷性能的有机结合，并因此改善小分子液晶存在介晶相范围窄、耐高低温性能差等不足。 安秋凤女，40，博士，教授，主要从事功能性聚有机硅氧烷的合成及应用基础研究。 E-mail:anqf@https://www.360docs.net/doc/a94850636.html, 国家自然科学基金(50373025)及陕西省教育厅(04JC08)资助项目 2005-05-17收稿，2005-08-08接受 硅橡胶种类、配方、生产工艺及用途 摘要：硅橡胶是一种兼具无机和有机性质的高分子弹性材料,其分子主链由硅原子和氧原子 交替组成(—Si—O—Si—),侧链是与硅原子相连接的碳氢或取代碳氢有机基团,这种基团可以 是甲基、不饱和乙烯基(摩尔分数一般不超过01005) 或其它有机基团,这种低不饱和度的分子 结构使硅橡胶具有优良的耐热老化性和耐候老化性,耐紫外线和臭氧侵蚀。分子链的柔韧性 大,分子链之间的相互作用力弱,这些结构特征使硫化胶柔软而富有弹性,但物理性能较差。关键词：硅橡胶、热硫化型橡胶、工艺流程、特性与功能、应用与发展 1 引言 分类 硅橡胶按其硫化机理不同可分为热硫化型、室温硫化型和加成反应型三大类。这里主要介绍热硫化型橡胶。 特性 (1)耐高、低温性 在所有橡胶中，硅橡胶的工作温度范围最广阔(-100～350℃)。例如,经过适当配合的乙烯基硅橡胶或低苯基硅橡胶,经250℃数千小时或300℃数百小时热空气老化后仍能保持弹性;低苯基硅橡胶硫化胶经350℃数十小时热空气老化后仍 能保持弹性,它的玻璃化温度为-140℃ ,其硫化胶在-70～100℃的温度下仍具有弹性。硅橡胶用于火箭喷管内壁防热涂层时,能耐瞬时数千度的高温。 (2)耐臭氧老化、耐氧老化、耐光老化和耐候老化性能硅橡胶硫化胶在自由状 态下置于室外曝晒数年后，性能无显着变化。 (3) 电绝缘 性能硅橡胶硫化胶的电绝缘性能在受潮、频率变化或温度升高时变化较小,燃烧 后生成的二氧化硅仍为绝缘体。此外,硅橡胶分子结构中碳原子少,而且不用炭黑作填料,因此在电弧放电时不易发生焦烧,在高压场合使用十分可靠。它的耐电晕性和耐电弧性极好,耐电晕寿命是聚四氟乙烯的1000 倍，耐电弧寿命是氟橡胶的20 倍。 (4)特殊的表面性能和生理惰性 硅橡胶的表面能比大多数有机材料小,具有低吸湿性,长期浸于水中吸水率仅为1%左右,物理性能不下降,防霉性能良好,与许多材料不发生粘合,可起隔离作用。硅橡胶无味、无毒,对人体无不良影响,与机体组织反应轻微,具有优良生理惰性和生理老化性。 甲基乙烯基硅橡胶标准 产品技术标准HG/T3312－2000, HG/T3313－2000 一,标准： 二,溶液配制 1.0.1M硫代硫酸钠 (1) 试剂 无水硫酸钠AR 硫代硫酸钠AR 重铬酸钾GR 碘化钾AR, 配成10% 硫酸AR(配成2M,1体积硫酸加到8体积水中, 搅拌, 冷 却). (2) 配制 称取26克硫代硫酸钠及0.2克无水碳酸钠, 溶于新煮沸和冷却的蒸馏水中, 并稀释至1升, 贮于棕色并中. 可立即标定使用. 过1~2个星期, 为了谨慎起见, 可以进行复标. (3) 标定 a. 原理: K2Cr2O7+6KI+7H2SO4→Cr(SO4)+3I2+4K2SO4 I2+2Na2S2O3→Na2S4O6+2NaI 第二个终点在淀粉存在下观察出来, 由碘淀粉的深兰色变到Cr+的亮绿色. b. 步骤: 称取于120℃烘至恒重的(约需烘2小时)的基准重络酸钾0.15~0.2克,称准至0.0002克. 置于500ml碘量瓶中, 加入500ml水, 从0.1M NaS2O3滴定, 近终点(绿黄色) 时加入3ml0.5%淀粉指示液, 继续滴至溶液由兰色消失而转变成亮绿色. 同时作空白. c. 计算: M/2=G/V×0.04903 式中:G—重铬酸钾重量,克, V—0.1M硫代硫酸钠用量,ml, 0.04903—每毫摩尔重铬酸钾之克数. 2.溴化碘溶液: 称取化学纯碘16克,置于1000ml园底烧瓶中,再加入3.0ml化学纯溴.用表面皿盖好,置于电炉上微热至碘全部溶解(约3分钟),然后冷却到室温,用四氯化碳1000ml分3次以上冲洗园底烧瓶,使溴化碘溶解并全部转移到棕色瓶中备用. 3.10%碘化钾溶液:10克碘化钾溶于90ml蒸馏水中. 4.0.5%淀粉溶液:1.0克可溶性淀粉,加10ml水,搅拌下注入200ml 沸水中,再微沸2分钟,放置,取上层清液使用.此溶液于使用前配制. 乙烯基含量的测定 (1)反应原理: BrI + KI → KBr + I2 2Na2S2O3+I2→NaI + Na2S4O 三元乙丙橡胶(EPDM)特点是什么 三元乙丙橡胶(EPDM)特点，性能参数与加工 三元乙丙橡胶是乙烯、丙烯以及非共轭二烯烃的三元共聚物，1963年开始商业化生产。每年全世界的消费量是80万吨。EPDM最主要的特性就是其优越的耐氧化、抗臭氧和抗侵蚀的能力。由于三元乙丙橡胶属于聚烯烃家族，它具有极好的硫化特性。在所有橡胶当中，EPDM具有最低的比重。它能吸收大量的填料和油而影响特性不大。因此可以制作成本低廉的橡胶化合物。 (注：EPDM中文名：三元乙丙橡胶) 三元乙丙橡胶的性能与优点 三元乙丙橡胶主链由化学性稳定的饱和烃组成，仅在侧链中含不饱和双键，故基本上属于种饱和型橡胶。由于分子结构内无极性取代基，分子间内聚能低，故分子链可在较宽的温度范围内保持柔顺性。乙丙橡胶的化学结构使其硫化制品具有独特的性能。 1、低密度高填充性： 三元乙丙橡胶是一种密度较低的橡胶，其密度为0．87。加之可大量充油和加入填充剂，因而可降低橡胶制品的成本， 弥补了三元乙丙橡胶生胶价格高的缺点，并且对高门尼值的三元乙丙橡胶来说，高填充后物理机械性能降低幅度不大。 2、耐老化性： 乙丙橡胶有优异的耐天候、耐臭氧、耐热、耐酸碱、耐水蒸汽、颜色稳定性、电性能、充油性及常温流动性。三元乙丙橡胶制品在120 ℃下可长期使用，在150～200。C下可短暂或间歇使用。加入适宜防老剂可提高其使用温度。用过氧化物交联的三元乙丙橡胶可在更苛刻的条件下使用。三元乙丙橡胶在臭氧浓度50×10～，拉伸30％，可达1 50 h以上不龟裂。 3、耐腐蚀性： 由于乙丙橡胶缺乏极性，不饱和度低，因而对各种极性化学品如醇、酸、碱、氧化剂、制冷剂、洗涤剂、动植物油、酮和脂等均有较好的抗耐性；但在脂属和芳属溶剂(如汽油、苯等及矿物油中稳定性较差。在浓酸长期作用下性能也要下降。在ISO／TR7620中汇集了近400种具有腐蚀性的气态和液态化学品对各种橡胶性能作用的资料。刘乙丙橡胶作用程度为1级的化学品有80多种，在此不一一列举。 4、耐水蒸气： 乙丙橡胶有优异的耐水蒸气性能并优于其耐热性。在230℃ 过热蒸汽中，近100h后外观无变化。而氟橡胶、硅橡胶、氟硅橡胶、丁基橡胶、丁腈橡胶、天然橡胶在同样条件下，经历较短时间外观发生明显劣化现象。 5、耐过热水性能： 三元乙丙橡胶耐过热水性能亦较好，但与所用硫化系统密切相关。以二硫代二吗啡啉、TMTD为硫化系统的乙丙橡胶，在125 ℃过热水中浸泡1 5个月后，力学性能变化甚小，体积膨胀率仅0．3％。 6、电性能： 三元乙丙橡胶具有优异的电绝缘性能和耐电晕性，电性能优于或接近丁苯橡胶、氯磺化聚乙烯、聚乙烯和交联聚乙烯。 7、弹性： 三元乙丙橡胶分子结构中无极性取代基，分子内聚能低，分子链可在较宽范围内保持柔顺性，仅次于天然橡胶和顺丁橡胶，并在低温下仍能保持。 8、黏接性： 三元乙丙橡胶由于分子结构中缺少活性基团，内聚能低，加上胶料易于喷霜，自黏性和互黏性很差。 分子结构和性能 三元乙丙是乙烯，丙烯和非共轭二烯烃的三元共聚物。二烯烃具有特殊的结构，只有两键之一的才能共聚，不饱和的双键主要是作为交链处。另一个不饱和的不 高强度硅橡胶的制备、加工与性能测试 【实验目的】 1、了解硅橡胶的原料及中间体的合成和分析表征手段 2、了解硅橡胶的混炼加工工艺、硅橡胶的成形方法 3、了解高强度硅橡胶的性能测试 【实验原理】 高强度硅橡胶系由普通甲基乙烯基硅橡胶生胶，配合补强填料、交联剂、催化剂等各种添加剂，并加入低分子量的多乙烯基硅油混合而成。采用普通的有机橡胶的加工方法，在混练机上混炼成均相胶料——混炼胶，然后将混炼胶在高温下硫化即可使其从高粘滞塑性态转变成硫化胶弹性态，即得高强度硅橡胶。 普通的甲基硅橡胶或甲基乙烯基硅橡胶，在硫化时其交联点可认为是平均分配的，比较分散，因此抗撕裂力较差。而高强度抗撕裂硅橡胶由于在普通的乙烯基硅橡胶中加入了低分子量的多乙烯基硅油（C胶），因多乙烯基硅油易被过氧化物所引发，使其在硫化时产生不均匀的“集中交联”或“一处多联”。C胶所到之处即形成高度交联的“据点”，当撕裂时，一旦碰到据点上，则受到较大的阻力，难以撕破，从而大幅度提高了硅橡胶的抗撕裂强度。 在硅橡胶的配方中，常常有硅氮烷。环硅氮烷是一种活性助剂，可以提高补强剂分散性，改进加工性能，并可提高硅橡胶的抗撕裂强度。这是由于环硅氮烷易与白炭黑表面上的羟基反应而使二甲基硅基连到白炭黑表面，从而提高白炭黑的分散性。未反应的硅氮键还可以与生胶末端的羟基反应，使硅橡胶与白炭黑连 在一起，如： （SiO2）—OH+[MeSiNH]4+HO—生胶→（SiO2）—OSiMe2[NHSiMe2]2NHSiMe2O—生胶+NH3 【仪器试剂】 1、仪器：500mL三口瓶，1000mL四口瓶，250mL恒压滴液漏斗，100℃、200℃、300℃温度计，回流冷凝器，强力搅拌器，变压器，搅拌棒，水浴锅，1000mL分液漏斗，铁架台，100mL、500mL锥形瓶，50mL、250mL量筒，500mL烧杯，三角漏斗，控温加热套，减压装置，减压蒸馏装置，精馏装置，电吹风机，250mL U形试管，乌氏粘度计，恒温槽，洗耳球，秒表，分析天平，25mL容量瓶，橡胶混炼机，平板硫化机，材料性能测试机，烘箱。 2、试剂：二甲基二氯硅烷，四甲基四乙烯基环四硅烷，饱和Na2CO3溶液，饱和NaCl溶液，无水CaCl2, KOH, pH试纸，四甲基氢氧化铵硅醇盐催化剂，氮气，苯，多乙烯基硅油，白炭黑，2，5-二甲基-2，5-二叔丁基过氧化己烷。 【实验内容】 1、甲基乙烯基硅橡胶生胶的制备 甲基乙烯基硅像胶生胶是由原料二甲基二氯硅烷和四甲基四乙烯基环四硅烷等经四步反应制备而成。其结构表示如下： (1)二甲基二氯的水解 起止日期：2009.1—2009. 配位嵌段共聚合制备乙丙橡胶的合成工艺 一、聚合方法概述 反应方程式： CH3 CH3 ｜︱ CH2= CH2 + CH= CH2 ( CH2--- CH2)m（—CH2）n 乙烯丙烯共聚物 CH3 ｜ CH2= CH2 + CH= CH2 +二烯烃 CH3 ︱ (CH2--- CH2)m—（CH—CH2）n—（二烯烃）y EPDM三元共聚物 反应机理：以乙烯、丙烯为单体，用钒-铝配合物为引发剂，其聚合机理属于配位离子型聚合反应。聚合时，首先是单体上双键的∏电子在引发剂活性中心的空位上进行络合，由于R-V键变弱，以致断裂，单体分子插入R-V键，链的增长按这个方式不断重复进行。 主要用途：因乙丙橡胶分子主链为饱和结构而呈现出卓越的耐候性、耐臭氧、电绝缘性、低压缩永久变形、高强度和高伸长率等宝贵性能，其应用极为广泛，消耗量逐年增加。根据乙丙橡胶的不同系列和分子结构方面的特点，乙丙橡胶应用种类有通用型、混用型、快速硫化型、易加工型和二烯烃橡胶并用型等不同应用类型。从实际应用情况分析，乙丙橡胶在非轮胎方面得到了广泛的应用。 1.汽车工业乙丙橡胶在汽车制造行业中应用量最大，主要应用于汽车密封条、散热器软管、火花塞护套、空调软管、胶垫、胶管等。在汽车密封条行业中， 主要利用EPDM的弹性、耐臭氧、耐候性等特性，其ENB型的EPDM橡胶已成为汽车密封条的主体材料，国内生胶年消耗量已超过1万吨，但由于品种关系，其一半还依靠进口。由于热塑性三元乙丙橡胶EPDM/PP强度高、柔性好、涂装光泽度高、易回收利用的特点，在国内外汽车保险杠和汽车仪表板生产中已作为主导材料。预计到2010年仅汽车保险杠和仪表板两项产品，EPDM/PP的国内年用量可达4.5万吨。此类产品的回收利用主要采用的工艺方法是：先去掉产品表面的涂料-粉碎-清洗-再造粒-添加新料后生产新产品。这样在保险杠和仪表板生产中，就能节约大量原材料取得较好的经济效益。目前，我国乙丙橡胶在汽车工业中的用量占全国乙丙橡胶总用量的42%-44%，其中还不包括船舶、列车和集装箱密封条的乙丙橡胶用量。因乙丙橡胶的粘接性能不好，在汽车轮胎行业中在大量用料的轮胎主体和胎面部位上无法推广使用乙丙橡胶，只在内胎、白胎侧、胎条等部位少量使用乙丙橡胶。 2.建筑行业由于乙丙橡胶具有优良的耐水性、耐热耐寒性和耐候性，又有施工简便等特点，因此乙丙橡胶在建筑行业中主要用于塑胶运动场、防水卷材、房屋门窗密封条、玻璃幕墙密封、卫生设备和管道密封件等。乙丙橡胶在建筑行业中用量最大的还数塑胶运动场和防水卷材，就国内用量而言已占乙丙橡胶总用量的26%-28%。用EPDM生产的防水卷材已逐渐代替其他材料(如CMS)制作的防水卷材，尤其是用于地下建筑的防水卷材。 3.电气和电子行业在电气和电子行业中主要利用乙丙橡胶的优良电绝缘性、耐候性和耐腐蚀性，在许多电气部件中采用了此类橡胶。例如用乙丙橡胶生产电缆，尤其是海底电缆用EPDM或EPDM/PP代替了PVC/NBR制作电缆的绝缘层，电缆的绝缘性能和使用寿命有了大幅度提高。在变压器绝缘垫、电子绝缘护套方面也大量采用了乙丙橡胶制作。 4.乙丙橡胶与其他橡胶并用也是乙丙橡胶应用的一个很大的领域乙丙橡胶与其他橡胶并用在性能上可互补并改善工艺和降低成本。但由于各种配合剂对不同高聚物的亲合能力各异，共硫化性又取决于各高聚物交联效率，不同高聚物并用共混不可能达到分子级相容，而是分相存在的不均体系。配合剂的这种相间不均分配，对乙丙并用橡胶的性能有重大影响。在此简要介绍如下： (1)三元乙丙橡胶与丁基橡胶有较好的相容性和共硫化性，此两胶并用物理机械性能呈加和性，丁基橡胶可改善乙丙橡胶气密性，提高撕裂性和隔音性；而乙丙橡胶改善了丁基橡胶的耐臭氧性和耐老化性，改善了丁基橡胶压出表面光度，提高了半成品停放时的抗变形性能。 (2)三元乙丙橡胶可以不同比例与氯丁橡胶并用，以改善乙丙橡胶的耐油性能。乙丙橡胶与氯丁橡胶并用后，两种橡胶性能互补。乙丙橡胶的耐油性、耐燃性和粘着性有所改进；氯丁橡胶也改善了耐臭氧、耐化学腐蚀、耐热、耐蒸汽、耐低温屈挠等性能，并提高了氯丁橡胶的加工油及炭黑的填充量，从而降低了成本。 甲基乙烯基硅橡胶聚合新工艺的研究 靳龙泰 通过对现有甲基乙烯基硅橡胶生产工艺、过程和设备的分析研究，针对高粘度流体传热难度大的问题，进行了热流体混合速度及反应速度的试验，设计了一种生产甲基乙烯基硅橡胶的新工艺。 关键词甲基乙烯基硅橡胶聚合工艺传热 Study on New Polymerization Process of Methylvinyl Silicone Rubber Jin Longtai (Silicone Material Ltd.Co.,Shenzhen Petrochemical Company,Shenzhen 518129) Abstract Focusing the key problem of liquid with high viscosity in heat transfer,experiments on mixing and reaction rate of hot liquid were carried out.A new polymerization process of methylvinyl silicone rubber was designed. Keywords methylvinyl silicone rubber polymerization process heat transfer 目前，我国生产甲基乙烯基硅橡胶的装置有30套左右，但设备胹力仅有1万多吨，最大的成套装置生产能力约1 000 t/a，平均每套装置的生产能力仅有500 t/a。究其原因，主要是因为甲基乙烯基硅橡胶生产过程中物料粘度增加很快，造成流体混合、传热困难［1］；大型化工装置在工程上要解决高粘度流体流动、混合、传热问题，难度就更大。甲基乙烯基硅橡胶的聚合反应为均相催化平衡反应，流程热效应小。通过对已有的工艺设备进行分析、比较，对流程的关键影响因素——热流体混合速度及反应速度进行了研究，设计了专用高速混合器和相应的聚合反应器。改用此设备后，单套装置生产规模可从几百吨提高到几千吨；且投资少，能耗省，操作方便，易控制，不失为一种有益的尝试。 1甲基乙烯基硅橡胶的工艺流程 1.1概况 甲基乙烯基硅橡胶的生产和其它高聚物的生产类似，从单元操作角度可分为：前处理过程、聚合过程、后处理过程。 前处理过程：原料精制（脱水）、加热、混合； 聚合过程：反应、传热、破媒； 后处理过程：脱低分子、冷却、出料。 其工艺流程有以下几种类型： 全连续流程——从原料精制、调配、聚合、破媒、脱低分子、冷却、出料，全部为连续操作。其中有些过程为多套设备间歇切换操作，如Dow Corning公司［2］、Hüls公司即采用此种流程； 半连续流程——原料的精制、混合为间歇操作，聚合、破媒、脱低分子、冷却、出料为连续过程，国内大多数装置（晨光化工研究院的静态混合器和吉化研究院的塔式聚合反应器）都采用此种流程； 间歇流程——从原料精制到反应的全过程在一个反应釜内完成。如GE公司便采用此种流程。 所用催化剂不同，反应条件和后处理过程各异。 各种流程的核心均是聚合反应过程。在此过程中，物料的流动特征由牛顿型向非牛顿型过渡，粘度迅速增加，流动性变差，Re很小，属层流状态；传热方式主要是热传导，总的传热系数K值很小。甲基乙烯基硅橡胶的聚合及传热过程成 甲基乙烯基硅橡胶混炼胶压缩永久变形性能的改善 甲基乙烯基硅橡胶是以硅-氧键为主链的有机硅化合物，侧基由甲基、乙烯基取代基构成。它的分子主链是由硅原子和氧原子交替组成(-si-o-si-)的硅氧键，其键能达 370kJ/mol，比一般橡胶的碳碳结合键能(240kJ/mol)要大很多，因此其结构决定了硅橡胶有具有很好热稳定性及绝缘、耐天候老化性。这是硅橡胶广泛地应用在电力、电气、 汽车、机械及其他行业中。 目前国内大多数橡胶加工企业都使用预混炼胶来制作橡胶制品，这种生产方式改进了传统的开炼机混炼工艺，降低了劳动强度，提高了劳动效率，同时避免了因白炭 黑飞扬而造成的环境污染，但硅橡胶混炼胶的压缩永久变形性能较差，在密封制品领域内很难大规模应用，为了拓宽混炼胶的使用范围，需改善其力学性能，尤其是压缩永 久变形性能，我们对此进行了一些技术改进。 1 实验部分 1.1 原材料 硅橡胶预混胶，南京产；甲基乙烯基硅橡胶110-2，吉化公司合成橡胶厂；氧化铁130，市售；硫化剂DCP，双-2，5，市售；常用助剂，市售。 1.2 主要设备及仪器 XK-160型双辊筒开炼机，广东湛江机械厂；50t平板硫化机，湖州橡胶机械厂生产；ZMGL250拉力实验机，江都明珠试验机厂生产；401A型老化实验箱，大连干燥箱厂生产。 1.3 试样制备 胶料在开炼机上进行混炼，基本工艺：硅橡胶混炼胶→硅橡胶110-2→氧化铁→硫化剂→耐热添加剂，混炼均匀，薄通后下片，停放至少24h后硫化试样。 胶料在平板硫化机上硫化。试片硫化条件：160℃×10min，压力10-12MPa；试样(Φ10×10)硫化条件：160℃×15min，压力10-12MPa。 二段硫化在老化试验箱中进行。常温→150℃×1h→(1h)→200℃×4h，鼓风。 1.4 性能测试 按GB/T 528-1998，GB/T 531-1999测量硫化硅橡胶试样的物理机械性能；按GB/T 7759-1987测量试样的压缩永久变形性能；按GB/T3512-2001测量其热空气老化性能；抗撕裂性能按GB/T 529-1999测试，采用直角型试样。 2 结果与讨论 2.1 不同硫化剂的影响有机聚硅氧烷的研究进展和现状
高强度硅橡胶生胶的合成与表征.
硅橡胶生产过程
三元乙丙胶
硅橡胶主要成分是什么
聚硅氧烷
硅橡胶种类、配方、生产工艺及用途
甲基乙烯基硅橡胶标准
三元乙丙橡胶(EPDM)特点是什么32
高强度硅橡胶的制备
三元乙丙橡胶配方
甲基乙烯基硅橡胶
甲基乙烯基硅橡胶混炼胶压缩永久变形性能的改善 2
