【CN209829386U】一种水射流喷嘴罩【专利】

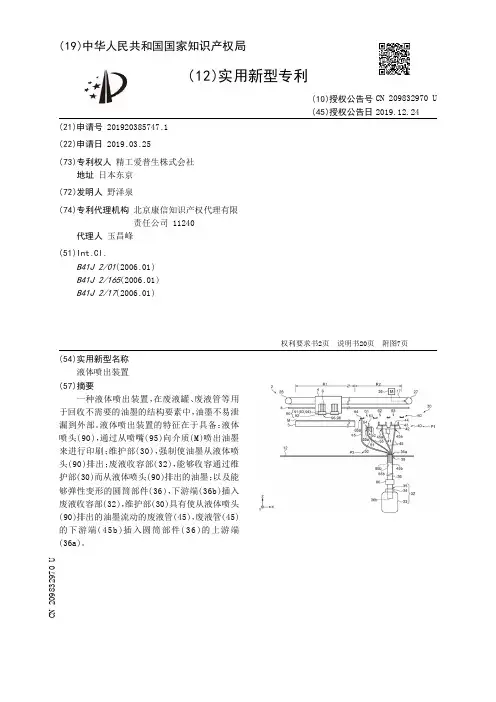

【CN209832970U】液体喷出装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920385747.1(22)申请日 2019.03.25(73)专利权人 精工爱普生株式会社地址 日本东京(72)发明人 野泽泉 (74)专利代理机构 北京康信知识产权代理有限责任公司 11240代理人 玉昌峰(51)Int.Cl.B41J 2/01(2006.01)B41J 2/165(2006.01)B41J 2/17(2006.01)(54)实用新型名称液体喷出装置(57)摘要一种液体喷出装置，在废液罐、废液管等用于回收不需要的油墨的结构要素中，油墨不易泄漏到外部。
液体喷出装置的特征在于具备：液体喷头(90)，通过从喷嘴(95)向介质(M)喷出油墨来进行印刷；维护部(30)，强制使油墨从液体喷头(90)排出；废液收容部(32)，能够收容通过维护部(30)而从液体喷头(90)排出的油墨；以及能够弹性变形的圆筒部件(36)，下游端(36b)插入废液收容部(32)，维护部(30)具有使从液体喷头(90)排出的油墨流动的废液管(45)，废液管(45)的下游端(45b )插入圆筒部件(36)的上游端(36a)。
权利要求书2页 说明书20页 附图7页CN 209832970 U 2019.12.24C N 209832970U权 利 要 求 书1/2页CN 209832970 U1.一种液体喷出装置，其特征在于，具备：液体喷头，通过从喷嘴向介质喷出液体来进行印刷；维护部，强制使所述液体从所述液体喷头排出；废液收容部，能够收容被所述维护部从所述液体喷头排出的液体；以及能够弹性变形的圆筒部件，下游端插入到所述废液收容部，所述维护部具有排出流路，所述排出流路供从所述液体喷头排出的所述液体流动，所述排出流路的下游端插入到所述圆筒部件的上游端。
2.根据权利要求1所述的液体喷出装置，其特征在于，所述液体喷出装置还具备壳体，所述壳体收容所述液体喷头，所述圆筒部件的所述上游端连接于所述壳体，所述圆筒部件的内径为所述排出流路的外径的两倍以上。
【CN209829314U】一种新型气体净化用喷嘴【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920620945.1(22)申请日 2019.04.29(73)专利权人 滨州布鲁斯凯环保科技有限公司地址 256600 山东省滨州市滨城区彭李办事处黄河十二路渤海十六路交汇处专利权人 中国石油集团东北炼化工程有限公司(72)发明人 马静 吴涛 张莹莹 (74)专利代理机构 济南舜源专利事务所有限公司 37205代理人 于晓晓(51)Int.Cl.B05B 1/26(2006.01)(54)实用新型名称一种新型气体净化用喷嘴(57)摘要本实用新型公开了一种新型气体净化用喷嘴，包括喷嘴本体、通气喷嘴和雾化部件，通气喷嘴从喷嘴本体顶端插入喷嘴本体内部，雾化部件安装在喷嘴本体底端的圆台状的出水口处；喷嘴本体底端的出水口处设有两端贯穿的套管，套管套在喷嘴本体上并朝向喷嘴本体底端方向延伸；套管内壁设有导水槽，套管内壁沿套管轴向设有多个流水槽，流水槽与导水槽连通。
安装在喷嘴处的套管能够限制水压过小或水中含有气泡时水雾四处乱溅，水雾从套管顶端喷出。
权利要求书1页 说明书2页 附图1页CN 209829314 U 2019.12.24C N 209829314U权 利 要 求 书1/1页CN 209829314 U1.一种新型气体净化用喷嘴，包括喷嘴本体(1)、通气喷嘴(2)和雾化部件(3)，通气喷嘴(2)从喷嘴本体(1)顶端插入喷嘴本体(1)内部，雾化部件(3)安装在喷嘴本体(1)底端的圆台状的出水口处；其特征在于，喷嘴本体(1)底端的出水口处设有两端贯穿的套管(4)，套管(4)套在喷嘴本体(1)上并朝向喷嘴本体(1)底端方向延伸；所述套管(4)内壁设有导水槽(5)，所述套管(4)内壁沿套管(4)轴向设有多个流水槽(6)，所述流水槽(6)与所述导水槽(5)连通。
2.根据权利要求1所述的新型气体净化用喷嘴，其特征在于，所述套管(4)与喷嘴本体(1)是可拆卸连接。
【CN209522668U】一种螺旋导流式射流喷嘴【专利】
实用新型内容 [0005] 为解决以上现有技术存在的问题，本实用新型的目的是提供一种气液混合均匀、 溶气效率稿的螺旋导流式射流喷嘴。 [0006] 本实用新型采用以下技术方案： [0007] 一种螺旋导流式射流喷嘴，包括内喷嘴、外喷嘴、和导流板；其中： [0008] 所述外喷嘴包括外喷嘴管体、外喷嘴缩口部和外喷嘴喷口，外喷嘴缩口部一端连 接外喷嘴管体 ，另一端设有外喷嘴喷口 ，所述外喷嘴管体上设有一个或多个进气口 ；所述外 喷嘴的内壁形成混合室，所述导流板设于所述混合室内，并与所述外喷嘴的内壁固定连接； [0009] 所述内喷嘴包括内喷嘴管体、内喷嘴缩口部、内喷嘴进水口以及内喷嘴喷口；所述 内喷嘴缩口部和内喷嘴喷口设于所述混合室内 ；所述内喷嘴喷口设于所述内喷嘴缩口部的 端部 ；所述内喷嘴管体的一端连通所述内喷嘴缩口部 ，另一端连通所述内喷嘴进水口 ；所述 内喷嘴管体与所述外喷嘴管体固定连接。 [0010] 在一种优选实施例中，所述外喷嘴缩口部的形状从一端向另一端逐渐变窄，外喷 嘴 管体 与外喷嘴 缩口 部的 宽部一端 相连接 ，外喷嘴喷口 设置在外喷嘴 缩口 部的 窄部的 一 端。 [0011] 在一种优选实施例中，内喷嘴缩口部的形状从一端向另一端逐渐变窄，内喷嘴管 体与内喷嘴缩口部的宽部一端相连接，内喷嘴喷口设置在内喷嘴缩口部的窄部的一端。
权利要求书1页 说明书4页 附图1页
CN 209522668 U
CN 209522668 U
权 利 要 求 书
1/1 页
1 .一种螺旋导流式射流喷嘴，其特征在于，包括内喷嘴、外喷嘴、和导流板；其中： 所述外喷嘴包括外喷嘴管体、外喷嘴缩口部和外喷嘴喷口 ，外喷嘴缩口部一端连接外 喷嘴管体 ，另一端设有外喷嘴喷口 ，所述外喷嘴管体上设有一个或多个进气口 ；所述外喷嘴 的内壁形成混合室，所述导流板设于所述混合室内，并与所述外喷嘴的内壁固定连接； 所述内喷嘴包括内喷嘴管体、内喷嘴缩口部、内喷嘴进水口以 及内喷嘴喷口 ；所述内喷 嘴 缩口 部 和内喷嘴喷口 设于所述混合室内 ；所述内喷嘴喷口 设于所述内喷嘴 缩口 部的 端 部 ；所述内喷嘴管体的一端连通所述内喷嘴缩口部 ，另一端连通所述内喷嘴进水口 ；所述内 喷嘴管体与所述外喷嘴管体固定连接。 2 .根据权利要求1所述的螺旋导流式射流喷嘴，其特征在于，所述进气口有两个，分别 设于所述外喷嘴管体的相对两侧。 3 .根据权利要求1所述的螺旋导流式射流喷嘴，其特征在于，所述混合室内还设有环形 的多孔阻隔套，与外喷嘴管体之间形成环形的阻隔腔室，所述进气口连通所述阻隔腔室。 4 .根据权利要求1～3中任一项所述的螺旋导流式射流喷嘴，其特征在于，所述导流板 为弧形状，与所述外喷嘴缩口部的内壁相切，其一端位于所述外喷嘴的轴线上、靠近所述内 喷嘴喷口处，另一端靠近所述外喷嘴喷口。 5 .根据权利要求1～3中任一项所述的螺旋导流式射流喷嘴，其特征在于，所述导流板 为S形状，其一端与所述外喷嘴管体内壁固定连接，另一端与相对的外喷嘴缩口部内壁固定 连接。
一种喷雾出水咀[发明专利]
![一种喷雾出水咀[发明专利]](https://img.taocdn.com/s3/m/41c2dba6767f5acfa0c7cdb8.png)
专利名称：一种喷雾出水咀
专利类型：发明专利
发明人：熊柏云
申请号：CN201710947883.0申请日：20171012
公开号：CN107503406A
公开日：
20171222
专利内容由知识产权出版社提供
摘要：本发明公开了一种喷雾出水咀，包括壳体，壳体底部设置有出水孔，所述壳体内安装有雾化芯，所述雾化芯包括管体，该管体上端为进水口，管体下端为与所述出水孔对应的出水口，管体外侧设置有第一、第二隔板，所述管体侧面设置有第一通水孔，该第一通水孔位于第一、第二隔板之间，第二隔板侧面设置有平面，该平面上设置有与出水口连通的第二通水孔。
这种喷雾出水咀通过壳体内的雾化芯形成旋转水流在出水孔输出的时候达到雾化效果，扩大了冲洗范围，可以大大提高水的利用效率，有利于节约水资源，用水量仅为平常的15％，节水效果达85％。
申请人：开平市康泰卫浴洁具有限公司
地址：529321 广东省江门市开平市水口镇第三工业园B2-2号
国籍：CN
代理机构：广州三环专利商标代理有限公司
代理人：温旭
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920625923.4
(22)申请日 2019.05.05
(73)专利权人 桂林航天工业学院
地址 541004 广西壮族自治区桂林市七星
区金鸡路2号
(72)发明人 袁凯峰 周俊 王治国 卢伟
(74)专利代理机构 深圳汇策知识产权代理事务
所(普通合伙) 44487
代理人 迟芳
(51)Int.Cl.
B05B 15/00(2018.01)
(54)实用新型名称
一种水射流喷嘴罩
(57)摘要
一种水射流喷嘴罩。
用于水射流的喷嘴不使
用时缺乏遮挡和防护，导致喷嘴易因外界磕碰、
腐蚀或其他影响而导致使用性能降低。
本实用新
型包括锥形筒和网罩，所述锥形筒的大口端为插
口端，所述锥形筒的小口端处设置有网罩，所述
锥形筒内沿其内圆周方向设置有若干个柔性凸
起，若干个柔性凸起均靠近锥形筒的插口端设
置，每个柔性凸起与相邻的柔性凸起之间间隙设
置，所述锥形筒内沿其内圆周方向设置有吸水
片，吸水片靠近锥形筒的小口端设置。
本实用新
型用于防护喷嘴。
权利要求书1页 说明书4页 附图5页CN 209829386 U 2019.12.24
C N 209829386
U
权 利 要 求 书1/1页CN 209829386 U
1.一种水射流喷嘴罩，其特征在于：包括锥形筒(1)和网罩(2)，所述锥形筒(1)的大口端为插口端，所述锥形筒(1)的小口端处设置有网罩(2)，所述锥形筒(1)内沿其内圆周方向设置有若干个柔性凸起(4)，若干个柔性凸起(4)均靠近锥形筒(1)的插口端设置，每个柔性凸起(4)与相邻的柔性凸起(4)之间间隙设置，所述锥形筒(1)内沿其内圆周方向设置有吸水片(5)，吸水片(5)靠近锥形筒(1)的小口端设置。
2.根据权利要求1所述的一种水射流喷嘴罩，其特征在于：锥形筒(1)外套装有连接片
(3)。
3.根据权利要求2所述的一种水射流喷嘴罩，其特征在于：连接片(3)靠近锥形筒(1)的插口端处。
4.根据权利要求1所述的一种水射流喷嘴罩，其特征在于：网罩(2)为半球形罩体，网罩(2)与述锥形筒(1)的小口端相卡接。
5.根据权利要求1所述的一种水射流喷嘴罩，其特征在于：网罩(2)为半球形罩体，网罩(2)与述锥形筒(1)的小口端固定连接。
6.根据权利要求1至5中任一项所述的一种水射流喷嘴罩，其特征在于：锥形筒(1)为圆锥筒或方锥筒。
7.根据权利要求6所述的一种水射流喷嘴罩，其特征在于：吸水片(5)厚度的取值范围为2～4mm。
8.根据权利要求1所述的一种水射流喷嘴罩，其特征在于：连接片(3)上配合设置有连接环(6)，连接环(6)上加工有豁口(7)。
2。
