中建文明施工标化图集【标化工地建设及样板引路】
中建八局施工质量标准化图册（土建、安装、样板）
中建八局施工质量标准化图册（土建、安装、样板）素材：筑龙施工编辑整理转载请注明“来自：筑龙施工”一外墙渗漏防治措施1.外墙抹灰前，墙身上各种进户管线、空调管孔、水落管固定件、避雷引下线和空调支架等，应按设计要求安装完毕，并按外保温系统厚度留出间隙。
上述内容均应进行专项检查验收，并形成隐蔽工程验收记录。
2.穿过外墙的管道应采用套管，套管应内高外低，坡度不应小于5%，套管周边应用中性硅酮耐候密封胶封闭。
3.外墙对拉螺栓孔、脚手架拉结点及脚手架眼等应进行可靠封堵。
封堵脚手架眼和孔洞时，应清理干净，浇水湿润，然后采用干硬性细石混凝土封堵严密。
穿墙螺栓孔宜先用聚氨酯发泡剂发泡嵌填，然后用防水膨胀干硬性水泥砂浆填塞, 填塞深度不小于50mm，封堵后孔洞外侧表面应进行三遍防水处理，并形成隐蔽工程验收记录。
4.外墙外保温工程施工前墙体表面必须进行整体抹灰找平（现场聚氨酯发泡外墙外保温系统可不抹灰，但需做好界面处理）。
填充墙与混凝土交接处应按要求钉挂热镀锌电焊钢丝防裂网，网孔尺寸不应大于20mmх20mm，其钢丝直径不宜小于1.2mm，钢丝网应用钢钉或射钉加铁片固定，间距不大于300mm。
防裂网与各类基层搭接宽度不应小于100mm。
在外墙表面做甩浆结合层和浇水湿润后方可进行外墙抹灰。
5.外墙找平层抹灰砂浆应采用掺防水剂的微膨胀防水砂浆，抹灰找平层厚度大于或等于35mm时应采取挂网、分层抹灰等防裂防空鼓的加强措施。
6.凸出外墙面的挑檐、雨蓬、空调隔板等应与墙体同时浇筑，板面设置不小于2%的排水坡度，并按设计要求做好防水处理，当设计无要求时，板面应增加不少于一道柔性防水层，防水阴角处理及泛水高度等应满足规范要求，杜绝阴角处向室内渗漏。
7.凸出墙面有排水要求的部位底部应做滴水线，不得出现爬水和排水不畅现象。
滴水线应优先采用成品滴水线条（槽），若采用鹰嘴或大斜面滴水线，大斜面坡度不应小于10%。
8.外墙外保温工程施工前，应在施工现场采用相同的材料和工艺制作样板墙面,经建设、监理、施工总承包单位检查符合要求，报工程所在地质量监督机构确认后方可进行施工。
中建八局施工质量标准化图册(土建、安装、样板)
第一部分土建钢筋直螺纹连接1、钢筋下料要求端部平整,不得有马蹄形或挠曲,不得用气割下料,可现场用砂轮锯或无齿锯下料。
２、加工钢筋螺纹时，应采用水溶性切削润滑液;不得用机油润滑液或不加润滑液套丝。
3、自检合格的丝头,应由质检员随机抽样进行检验,以一个工作班加工的丝头为一个验收批,随机抽检１0％,当合格率小于95%时,应加倍抽检，复检中合格率仍小于95％时，应对全部丝头进行逐个检验。
合格者方可使用。
4、加工的钢筋丝头的直径和长度应用螺纹量规检查，已检验合格的丝头,应戴上保护帽加以保护。
标准型接头的丝头有效螺纹长度应不小于1／2 连接套筒长度,且允许误差为＋2P。
5、钢筋规格与连接套筒的规格一致,钢筋螺纹的型式、螺距、螺纹外经应与连接套筒匹配.并确保钢筋连接套筒的丝扣干净、完好无损。
６、连接钢筋时应对准轴线将钢筋拧入连接套筒，接头拼接完成后,应使两个丝头在套筒中央位置互相顶紧,两端外露丝扣不超过 2 个完整丝扣。
7、为了防止接头漏拧,每个接头拧紧之后，一定要在接头上做红漆标记,不合格的做白色标记以便检查。
墙柱板钢筋定位1、据图纸及规范要求，绘制梯形定位筋、柱钢筋定位框、马镫、水泥撑等加工图,由技术负责人审核后加工制作或购置成品。
2、钢筋绑扎前，应先对竖向钢筋进行调直、校正到位．墙体钢筋与梯形筋的梯档筋需绑扎固定,竖向梯形筋设置间距不大于 2 米且每段墙不少于 2 个,梯形筋位置宜避开钢筋搭接长度范围内。
3、墙体钢筋网片绑扎完毕后,即可加设水泥撑和保护层垫块,水泥撑与墙体钢筋用绑丝绑牢,间距不宜超过８0cm，梅花形布置（或设水平梯子筋,间距不大于2米且每段墙不少于２个);保护层垫块均匀固定在钢筋网片上，间距不超过100cm．4、框架柱钢筋绑扎关键在于控制纵向主筋垂直和相对位置,在高出楼板顶面5cm 处和50cm 处分别加设一道钢筋定位框,在箍筋绑扎前利用定距框来限制立筋位置，定距框与脚手架间临时进行固定,保证定距框水平及与柱边线对应．5、现浇板底层钢筋铺设完放置马镫,其间距不大于5００mm，与上层板筋绑扎牢固.剪力墙钢筋定位柱板钢筋定位构造柱钢筋预留1、构造柱预留筋制作弯锚满足图纸和规范要求;构造柱顶部连接预埋钢板(与钢筋）焊接质量保证。
中建集团施工现场标准化图册A类ppt
施工现场标准化图册
卸料平台效果图
限载标识牌
侧立面图
平面图
22
第 3 材料码放
一 章
3.1 钢筋堆放
基本要求
（1）钢筋堆放区地面平整夯实并进行硬化，周
施
围用工具式护栏进行隔离；
（2）钢筋原材应集中码放在钢筋架上，钢筋架
工
用混凝土浇注基础结构，间隔1000mm浇注一道，
并在其上预埋型钢；
区
（3）钢筋架表面间隔400mm刷倾斜角度45°红白
公示牌
16
第 1 基础设施
一 章
1.9 喷淋降尘系统
基本要求
（1）施工现场主要道路两侧设置能
施 够有效降尘的喷淋系统；
工
（2）喷淋系统包括管道、喷雾头、
加压水泵、定时器等，喷雾头宜每
区
隔3000mm设置一个。
系统布局示意图
现场喷淋系统
17
1 基础设施
1.10 视频监控系统 基本要求
施工现场标准化图册
为“中国建筑一局集团”，下排为“承建××项目” （注意：此为非标准，移动立柱上制作中建标识与“
”C式组合（竖式），蓝底、白标、白字。
门楼式大门整体效果图
1
移动立柱
1 基础设施
施工现场标准化图册
1.1.1 门楼式大门（主大门） 基本要求
（4）大门外侧品牌墙：左侧为《中建信条》外品牌墙，右侧为本工程品牌墙，尺寸为6.75×4.5m，两侧品牌墙的具体安装位置可根据实际情 况向大门两侧移动，保持左右对称，品牌墙应牢固、稳定；
第 1 基础设施
一 章
1.1 大门
1.1.1 门楼式大门（主大门）
基本要求
（1）门柱：门柱为钢结构主体架，外封彩钢板或薄铁板，截面尺寸为1×1m，总高度为6.5m，门柱从地面起2m高为中建蓝色（C100

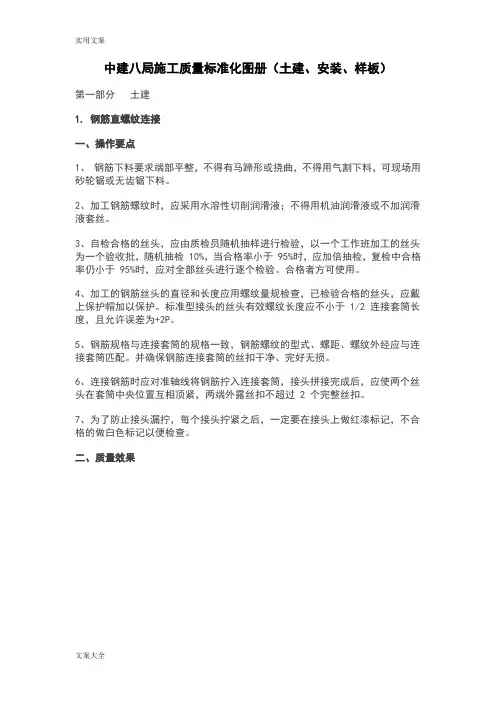

中建八局施工质量实用标准化图册(土建、安装、样板)
中建八局施工质量标准化图册（土建、安装、样板）第一部分土建1. 钢筋直螺纹连接一、操作要点1、钢筋下料要求端部平整，不得有马蹄形或挠曲，不得用气割下料，可现场用砂轮锯或无齿锯下料。
2、加工钢筋螺纹时，应采用水溶性切削润滑液；不得用机油润滑液或不加润滑液套丝。
3、自检合格的丝头，应由质检员随机抽样进行检验，以一个工作班加工的丝头为一个验收批，随机抽检 10%，当合格率小于 95%时，应加倍抽检，复检中合格率仍小于 95%时，应对全部丝头进行逐个检验。
合格者方可使用。
4、加工的钢筋丝头的直径和长度应用螺纹量规检查，已检验合格的丝头，应戴上保护帽加以保护。
标准型接头的丝头有效螺纹长度应不小于 1/2 连接套筒长度，且允许误差为+2P。
5、钢筋规格与连接套筒的规格一致，钢筋螺纹的型式、螺距、螺纹外经应与连接套筒匹配。
并确保钢筋连接套筒的丝扣干净、完好无损。
6、连接钢筋时应对准轴线将钢筋拧入连接套筒，接头拼接完成后，应使两个丝头在套筒中央位置互相顶紧，两端外露丝扣不超过 2 个完整丝扣。
7、为了防止接头漏拧，每个接头拧紧之后，一定要在接头上做红漆标记，不合格的做白色标记以便检查。
二、质量效果2. 墙柱板钢筋定位一、操作要点1、据图纸及规范要求，绘制梯形定位筋、柱钢筋定位框、马镫、水泥撑等加工图，由技术负责人审核后加工制作或购置成品。
2、钢筋绑扎前，应先对竖向钢筋进行调直、校正到位。
墙体钢筋与梯形筋的梯档筋需绑扎固定，竖向梯形筋设置间距不大于 2 米且每段墙不少于 2 个，梯形筋位置宜避开钢筋搭接长度范围内。
3、墙体钢筋网片绑扎完毕后，即可加设水泥撑和保护层垫块，水泥撑与墙体钢筋用绑丝绑牢，间距不宜超过 80cm，梅花形布置（或设水平梯子筋，间距不大于 2 米且每段墙不少于 2 个）；保护层垫块均匀固定在钢筋网片上，间距不超过100cm。
4、框架柱钢筋绑扎关键在于控制纵向主筋垂直和相对位置，在高出楼板顶面 5cm 处和 50cm 处分别加设一道钢筋定位框，在箍筋绑扎前利用定距框来限制立筋位置，定距框与脚手架间临时进行固定，保证定距框水平及与柱边线对应。
中建八局施工质量标准化图册(土建、安装、样板)37681
中建八局施工质量标准化图册（土建、安装、样板）第一部分土建1. 钢筋直螺纹连接一、操作要点1、钢筋下料要求端部平整，不得有马蹄形或挠曲，不得用气割下料，可现场用砂轮锯或无齿锯下料。
2、加工钢筋螺纹时，应采用水溶性切削润滑液；不得用机油润滑液或不加润滑液套丝。
3、自检合格的丝头，应由质检员随机抽样进行检验，以一个工作班加工的丝头为一个验收批，随机抽检10%，当合格率小于95%时，应加倍抽检，复检中合格率仍小于95%时，应对全部丝头进行逐个检验。
合格者方可使用。
4、加工的钢筋丝头的直径和长度应用螺纹量规检查，已检验合格的丝头，应戴上保护帽加以保护。
标准型接头的丝头有效螺纹长度应不小于1/2 连接套筒长度，且允许误差为+2P。
5、钢筋规格与连接套筒的规格一致，钢筋螺纹的型式、螺距、螺纹外经应与连接套筒匹配。
并确保钢筋连接套筒的丝扣干净、完好无损。
6、连接钢筋时应对准轴线将钢筋拧入连接套筒，接头拼接完成后，应使两个丝头在套筒中央位置互相顶紧，两端外露丝扣不超过 2 个完整丝扣。
7、为了防止接头漏拧，每个接头拧紧之后，一定要在接头上做红漆标记，不合格的做白色标记以便检查。
二、质量效果2. 墙柱板钢筋定位一、操作要点1、据图纸及规范要求，绘制梯形定位筋、柱钢筋定位框、马镫、水泥撑等加工图，由技术负责人审核后加工制作或购置成品。
2、钢筋绑扎前，应先对竖向钢筋进行调直、校正到位。
墙体钢筋与梯形筋的梯档筋需绑扎固定，竖向梯形筋设置间距不大于 2 米且每段墙不少于 2 个，梯形筋位置宜避开钢筋搭接长度范围内。
3、墙体钢筋网片绑扎完毕后，即可加设水泥撑和保护层垫块，水泥撑与墙体钢筋用绑丝绑牢，间距不宜超过80cm，梅花形布置（或设水平梯子筋，间距不大于 2 米且每段墙不少于 2 个）；保护层垫块均匀固定在钢筋网片上，间距不超过100cm。
4、框架柱钢筋绑扎关键在于控制纵向主筋垂直和相对位置，在高出楼板顶面5cm 处和50cm 处分别加设一道钢筋定位框，在箍筋绑扎前利用定距框来限制立筋位置，定距框与脚手架间临时进行固定，保证定距框水平及与柱边线对应。
建筑施工质量标准化图册(中建八局)
建筑施工质量标准化图册（土建安装样板）中建八局施工质量标准化图册，第一部分土建内容包括钢筋工程、模板工程、混凝土工程、砌筑工程、防水工程；第二部分安装内容包括给排水及水暖工程、建筑电气工程；第三部分为样板展示，三维做法照片丰富。
第一部分土建1钢筋直螺纹连接一、操作要点1、钢筋下料要求端部平整，不得有马蹄形或挠曲，不得用气割下料，可现场用砂轮锯或无齿锯下料。
2、加工钢筋螺纹时，应采用水溶性切削润滑液；不得用机油润滑液或不加润滑液套丝。
3、自检合格的丝头，应由质检员随机抽样进行检验，以一个工作班加工的丝头为一个验收批，随机抽检 10%，当合格率小于 95%时，应加倍抽检，复检中合格率仍小于 95%时，应对全部丝头进行逐个检验。
合格者方可使用。
4、加工的钢筋丝头的直径和长度应用螺纹量规检查，已检验合格的丝头，应戴上保护帽加以保护。
标准型接头的丝头有效螺纹长度应不小于 1/2 连接套筒长度，且允许误差为+2P。
5、钢筋规格与连接套筒的规格一致，钢筋螺纹的型式、螺距、螺纹外经应与连接套筒匹配。
并确保钢筋连接套筒的丝扣干净、完好无损。
6、连接钢筋时应对准轴线将钢筋拧入连接套筒，接头拼接完成后，应使两个丝头在套筒中央位置互相顶紧，两端外露丝扣不超过 2 个完整丝扣。
7、为了防止接头漏拧，每个接头拧紧之后，一定要在接头上做红漆标记，不合格的做白色标记以便检查。
二、质量效果2墙柱板钢筋定位一、操作要点1、据图纸及规范要求，绘制梯形定位筋、柱钢筋定位框、马镫、水泥撑等加工图，由技术负责人审核后加工制作或购置成品。
2、钢筋绑扎前，应先对竖向钢筋进行调直、校正到位。
墙体钢筋与梯形筋的梯档筋需绑扎固定，竖向梯形筋设置间距不大于 2 米且每段墙不少于 2 个，梯形筋位置宜避开钢筋搭接长度范围内。
3、墙体钢筋网片绑扎完毕后，即可加设水泥撑和保护层垫块，水泥撑与墙体钢筋用绑丝绑牢，间距不宜超过 80cm，梅花形布置（或设水平梯子筋，间距不大于 2 米且每段墙不少于 2 个）；保护层垫块均匀固定在钢筋网片上，间距不超过100cm。
现场标准化如何建设？教科书般的中建图集详解来了！现场安全必备
现场标准化如何建设？教科书般的中建图集详解来了！现场安
全必备
现场标准化如何建设？教科书般的中建图集详解来了！现场安
全必备
建工小安2022-4-18 11:41 ·
标准化文明工地是企业良好形象的体现。
现场标准化如何建设？教科书般的图集详解来了！
图册由中建五局精编，包含临边洞口防护、防护棚、吊笼、零散材料堆放区、脚手架、防护罩、现场临时设施、临时用电7大部分，图文并茂，还可按照手册中各项标准化防护用具进行制作加工，非常实用！
完整版在文末
现场标准化图集详解目录
图集中防护用具都是按标准制定，保证外形、尺寸不变的前提下，对细部节点进行优化和深化，增强其实用性！
格栅式防护栏杆（用于楼层、基坑防护）
组装式防护栏杆（楼梯扶手）
钢筋加工棚
安全通道、施工电梯防护棚
消防五五制
开关箱
戳下图领取完整版。
中建安全标准化图册图集(上下全集)(全电子版)
• •
转角部位悬挑脚手架做法实例
悬挑架首层防护密封
外架连墙件的设置
7、附着式升降脚手架 （一）
• • 说明： 1．附着式升降脚手架工程应按照建设部《建筑施工 附着式升降脚手架管理暂行规定》(建建[2000]230号) 的通知要求执行。 2．必须使用通过省级以上建设行政主管部门组织鉴 定通过的产品，并由具有相应资质的单位实施。安装 前，安装单位应请不少于5名专家组成的专家组对整 体提升脚手架的没计方案进行沦证。 3．整体提升脚手架安装后，安装单位应进行自检。 工程项目的建设单位代表、总监、施工单位和安装单 位的技术负责人组成验收组，共同进行验收、签字， 出具验收意见。 4．经过项目建设各方的共同验收合格，并按规定办 理登记使用手续后方可使用。 5．每次升降前后，施工单位、安装单位、监理单位 必须对安全装置、保险设施、提升系统进行全面检查， 符合要求并履行签字手续后，方可作业使用。 6．附着式升降脚手架安装后应经法定检测部门检测 合格颁发合格证书后方可使用。
高大模板剪刀撑搭设要求20米以上高支模示意图4大危险源告示牌c4钢结构施工安全防护钢结构中安全平网的设置外挑网防护示意图外挑网防护俯视图外挑网防护仰视图钢结构作业平台防护搭设示意图钢结构作业通道防护搭设示意图1安全绳上所有钢丝绳必须符合圆股钢丝绳gb1102的要求规定并有产品合格证
平平安安提示牌及其他图牌
B3、 其他警示标识牌
危险因素公示牌
• 说明：
•
1、本公示牌中所涉及的危险源主要指《危险性较大 的分部分项工程安全 管理办法》（住建部建质
[2009]87 号）中所规定的一些危险源，还包 括项目
经理部认定需要公示的其它危险源。 • 2、公示周期可以是日、周、旬、月， 但最长不得超 过月。 • 3、危险源公示牌可设置在办公区、生活区、施工现
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
以人为本，改善作业人员 工作环境与生活条件；保 护生态环境;重复利用工程 资源，提高经济效益和社 会效益。
5
3
创建安全质量标准化工地 能促使工程建设做到有序、 规范、标准。
4
创建安全质量标准化工地是确保安全生产 和工程质量的有效途径。
一、标准化工地建设的目的和意义
• 安全防护是基础 • 文明施工是追求
其他
三、项目开发建设各阶段标准化工地的实施要点
工法样板：
• 按照工法样板制度进行实 施，阶段种类齐全； • 工法样板必须在工程开始 前一个月内完成实施； 钢筋工程样板 砌筑、抹灰及涂料样板 混凝土工程样板 楼梯样板
三、项目开发建设各阶段标准化工地的实施要点
机电及给排水样板：
• 按照工法样板制度进行实 施，阶段种类齐全； • 材料样板应包括：材料名 称、规格、品牌、厂家、 主要技术参数等； 机电材料样板 卫生间管道样板 机电综合管道样板
三、项目开发建设各阶段标准化工地的实施要点
交地后首开前 地下四大块 主体至封顶、砌筑 内外装及机电配套 开业后入伙前
4、内外装、机电安装及市政配套实施阶段 做好场区的二次规划布置，确保水平、垂直运输通畅；重点关注该 阶段用电消防管控，做好“三防”管理工作；对于装修产生垃圾做到定 点存放并日清到位。
五牌两图
LED宣讲屏
班前宣讲台
重大危险源公示
二、创建安全质量标准化工地的措施
现场抽烟及明火管理：
• 禁止现场抽烟，设置专门的吸烟 室及茶水室，执行标准为：墙体 颜色为白色，上端0.2米高、下 端0.3米高为蓝色，门、窗框刷 5cm蓝带，室内刷1.2米高蓝色。 • 如有动火，则需执行标准动作 “动火证、灭火器、接火盆、看 火人”。
返回
三、项目开发建设各阶段标准化工地的实施要点
专家论证及方案审批：
• 每年12月份完成，编制超过 专家论证会 专家论证会议成果
返回
二、创建安全质量标准化工地的措施
临水、临电：
• 临水、临电布设满足方案要求， 安全防护到位； • 临电采用三相五线制，三级配 电，两级保护，采用“一机、 一闸、一漏、一箱”的设备用
一级配电箱标准防护
三相五线制
开关箱及设备标准示意图
二级箱及线缆标准保护
电措施；
• 一级配电箱应防护上锁，各级 配电箱将检查管理人员联系方 式及检查记录张贴。
标准门禁系统
监控主机安置
摄像头设置
二、创建安全质量标准化工地的措施
围挡及雾化系统：
• 项目正立面宣传广告围挡要满 足宣传需要，不低于6米； • 夜景灯具及雾化系统到位，雾 化喷头喷设半径不小于3米；
标准化宣传广告围挡
完善的雾化喷淋系统
•
非广告围挡高2.4米，项目宣传
标语到位；
•
项目采用全封闭管理围挡模式。
标化工地建设及样板引路
创建安全质量标准化工地指引
目
一
录
创建安全质量标准化工地的目的 和意义 创建安全质量标准化工地的措施
二
三 四
项目开发各阶段标准化工地建设 的实施要点
结束语
一、标准化工地建设的目的和意义
彰显万达集团的企业品牌， 树立万达广场就是城市中 心的品牌形象。
1
标准化 工地
2
树立项目高品质形象，有力 支持项目营销。
人员分工表 管理考核制度
项目带来一定收益的，
给予奖励鼓励。 返回
二、创建安全质量标准化工地的措施
工地大门
• 材质：大门为金属方管和薄钢板焊 接； • 规格：大门形式为两开门，总宽度 8米，高度为2米； • • 色彩：大门颜色为白色 文字组合及其它：每扇门正腰面积 为1×6米（高×宽）的薄铁皮，颜 色为中建蓝色，上面用白色隶书字
标准消防五件
环形消防管道保温
应急消防水炮
消火栓器材齐全
水炮车；
• 消防管道水压正常、消火栓水 带、枪头齐全，冬期管道保温 到位。
二、创建安全质量标准化工地的措施
LED屏及牌图标示：
• 出入口位置设置五牌两图：包 括工程概况牌、文明施工牌、 项目组织架构牌、安全生产牌、 消防保卫牌、施工总平面布置 图、安全生产平面布置图等； • 显眼位置设立LED宣讲屏及班 前宣讲台，宣讲台尺长3米， 宽2米，高15cm。
二、创建安全质量标准化工地的措施
• 安全防护要及时有效，主要分安全通道、 加工防护棚、临边洞口、水平洞口、基 坑临边等； • 通道口搭设双层防护棚（两层均用木模 板或钢板，不能使用铁皮或竹板铺设） 安全标识到位；
安全通道防护
加工防护棚
•
楼梯临边防护采用拆卸钢管护栏，高度
≥1200MM；临边超过3000M落差的楼 梯张挂安全网。
点。
三、项目开发建设各阶段标准化工地的实施要点
交地后首开前 地下四大块 主体至封顶、砌筑 内外装及机电配套 开业后入伙前
深基坑管控要点： （1）深基坑方案的合规合理：方案经专家论证并按程序审批完成； （2）降水先行，分层开挖，及时按照方案支护； （3）开挖过程中做好动态警示标识，并严格落实基坑监测及支护检测工作 ，关注坡顶水平及土体深层位移、水位变化等，注意周边建筑物、道路 的沉降情况，及时预警，如遇突发事件，及时启动应急预案。
重点部位及工序监管：
• 每年12月底编制下年度重点 重点监管部位监管计划 危险性较大工程监管计划
监管部位的质量、安全监管
计划并审批完成，新开工项 目在开工后1个月内完成；
•
重点关注建设部第87号文件
所包含内容；
返学习与应急演练：
• 每月至少组织一次安全、消 消防知识宣讲 消防演练
项目公司审批手续
标准化管理表格
返回
二、创建安全质量标准化工地的措施
信息反馈机制：
• • 专项会议与动态反馈结合； 每周至少召开一次专项生产 例会，会议针对现场质量、 安全情况及所需协调解决问 专项生产会议 微信动态反馈
题进行列项分述；
• 建立微信交流群，利用微信 平台实时进行反馈汇报；
返回
二、创建安全质量标准化工地的措施
标准茶水室
标准吸烟室
返回
二、创建安全质量标准化工地的措施
生活区用电、消防：
• 生活区采用安全照明电压36V， 空调、电脑等专箱专用； • • 杜绝撕拉乱扯现象； 设立电子限荷自动控制器，避 免出现用电设备超负荷运转； • 消防设备齐全、消防通道畅通。
标准36V配电
空调专用配电箱
专用USB插口
电子限荷控制器
过程检查与考核：
• 平行检查与专项检查结合 关键部位专项检查 联合大检查
（每月组织大检查，每周
组织周检查，日检查销 项）；
•
针对检查问题，整改落实
困难的，重点进行督促， 适时进行处罚并对责任人 考核；
返回
全年数据
开业项目 入伙项目 在施项目 营销支持 项目证照 组织协调 风险管控
其他
二、创建安全质量标准化工地的措施
图示
三、项目开发建设各阶段标准化工地的实施要点
交地后首开前 地下四大块 主体至封顶、砌筑 内外装及机电配套 开业后入伙前
2、地下四大块阶段
做好地下四大块专家论证并执行到位；现场安全文明图牌标示醒目 ；基坑支护及临边防护及时；现场工人的交底教育工作。 图示
重点关注深基坑的方案实施及管控落实，以深基坑案例详述关注重
返回
二、创建安全质量标准化工地的措施
内业资料：
• 各项方案审批手续齐全；普通 方案由项目部审批后报监理单 位审批；超过一定规模的危险
施工单位审批手续
监理审批手续
性较大方案及施工组织设计需
组织由施工单位公司审批并组 织专家论证会，报监理及业主 审批后方可实施。 • 各种管理表格格式统一；表头 应包括公司LOGO、表格分类、 表格编号等信息。
施工组织设计及各项制 度审批：
•
• •
施工组织审批手续
各项制度编制
审批手续齐全，合规；
施工组织设计编制针对性强； 编制《项目质量管理制度》
《工法样板制度》《项目安全
文明管理制度》《项目现场大 检查制度》《分户验收制度》 《资料档案管理制度》《实测
实量方案》等；
全年数据
开业项目 入伙项目 在施项目 营销支持 项目证照 组织协调 风险管控
格
要求；达到“绿色施工”的要求。
二、创建安全质量标准化工地的措施
• 项目公司、监理单位作 为监管领导层的监管主 体，响应政府主管部门； • 总包项目经理为现场安 全第一责任人； • 现场管理人员及操作人 员为安全管理的第三阶
政府主管部门
安 全 领 导 小 组 项目经理
万达项目公司、 监理单位
项目副经理
防知识的培训教育；
• 每3个月至少组织一次消防 演练，每半年启动一次应急
预案演练。
三、项目开发建设各阶段标准化工地的实施要点
交地后首开前 地下四大块 主体至封顶、砌筑 内外装及机电配套 开业后入伙前
1、交地后、首开前阶段 完善组织架构及管控体系；合理规划现场布置；项目围挡宣传标语 张挂；项目安防设施完善；各项方案、计划、制度编制及审批完成，如 《施工组织设计》、《工法样板实施方案》、《项目管理制度》、《重 点部位监管计划》等；样板实施。
楼梯防护
基坑临边防护
•
基坑周边采用铁制栏杆进行围蔽，立杆 间距不大于200CM，水平高度不低于 1200CM，立杆腰部刷红色油漆并悬挂 安全警示标识；防护栏下边设200MM 挡脚板，刷红白相间油漆；设置工人上
下施工通道并做安全防护。
二、创建安全质量标准化工地的措施
临时消防系统：
• 消防器材五件套齐备：灭火器、 消防斧、消防锹及消防桶、消 防沙； • 现场水平管道形成环形闭合回 路，并至少配备一台应急消防
