对单层索网点支式玻璃幕墙认识施工论文

单层索网幕墙设计要点的探讨

单层索网幕墙设计要点的探讨玻璃幕墙作为现代建筑的“外衣”在一定程度上是现代建筑的重要表现手法。

建筑师们在进行建筑设计过程中把人与自然的交流，人们的视觉效果放到了一个非常重要的位置。

采用拉索支撑结构的越来越多，特别是单向拉索幕墙和单层索网幕墙，因其结构形式简单、通透而广泛被人们接受。

张拉索网结构点连接全玻璃幕墙是将玻璃幕墙面板用钢爪或夹具固定在张拉索网结构上的全玻幕墙。

它由三部分组成：玻璃面板、张拉索网结构、锚定结构。

张拉索网结构是跨越幕墙支撑跨度的重要构件，张拉索网结构悬挂在锚定结构上，它由按一定规律布置的高张拉强度索网及夹具组成，张拉索网起着形成幕墙系统，承担幕墙承受的荷载并将其荷载传至锚定结构的任务。

1 工程简介招商局上海中心位于世博园区一轴四馆西侧，东临世博馆路，西至长青北路，南邻国展路，北至世博大道，规划用地面积18.72公顷。

为使建筑物内部形成封闭明亮的中庭，在建筑东北角2～7层，标高5.5m～25.3m设置单层索网玻璃幕墙。

该轮廓尺寸8m+16.4m+16.55m，由竖向Φ42主受力索和横向Φ20次受力索正交布置，构成2050mmX1720mm的索网格。

玻璃选择，由于玻璃板块为2050mmX1720mm，大厅内外属于人流密集比较大的地方，故采用了双夹胶玻璃，但需镀low-e，为增加其通透性，采用三银low-e，为减轻玻璃的厚度，我们在设计当中采用SGP胶片。

玻璃规格为8+1.52SGP+6low-e+12A+6+1.52SGP+8钢化中空三银双夹胶玻璃。

2、系统构造设计2.1.防止夹具与索滑移的构件：吊索长期主要承受着重力作用及风压作用，容易产生滑移，为解决这一问题，驳接件专业公司利用钢索特性，在夹具前端采用曲面压紧装置，并做成齿纹状，以增大摩擦力，防止滑移的产生，并经过相应计算验证夹板螺钉预紧力检测提供产品。

2.2.抗震措施：风和地震荷载，对幕墙都会产生动力的作用，特别在索结构的情况下，动力作用尤为敏感。

单层索网玻璃幕墙研究进展

定要求确定。
刚度做些假定，且只有到最后，并才能检验这些假定正确与否。３塑性设计可以合理使用材料，通常的弹性法相比，以节约）与可
钢材１％－２％和降低造价。４采用承载能力极限状态设计原０－０）理控制设计，能对整个结构的安全度有更直观的估计。通常的弹
３２压弯构件的计算．
１弯矩作用在一个主平面内的压弯构件，）抗弯强度计算式［：］
当ｎ
，ห้องสมุดไป่ตู้
０１．３时： ≤ ｗ。
性设计在弹性范围内可以给出精确的内力和位移，给不出整个但
结构的极限承载能力。
瑞＞１：≤１１Ｎ。０时１（）．．一３５
≤ １０日．寸：
４钢结构运用塑性设计的优势
１对结构的内力分析与计算比弹性法简便，且结构的超静）而定次数越高，优势越突出。从而使设计者不仅能够准确地估计则
（－１／４１ｍ）００＼。
・
６・４
第３６卷第１７期２０１０年６月
山西建筑
ＳＨＡＮＸＩＡＲＣＨＩＴＥ（ＵＲＩ
Ｖｏ．６Ｎｏ１Ｉ３．７
Ｊｎ２１ｕ．００
文章编号：０９６２（００１ —０４０１０ —８５２１）７０６３
ｗ代替部分塑性的７Ｗｘ，际上塑性设计的二阶效应比弹性ｘ实
Ａｎｌｓｓａｄａｐｌｃｔｏｎｐｌｓｉｅｉｎｉｓｅｌｓｒｃｕｅａｙｉｎｐｉａｉｎｏａｔｃｄｓｇｎｔｅｔｕｔｒｓ

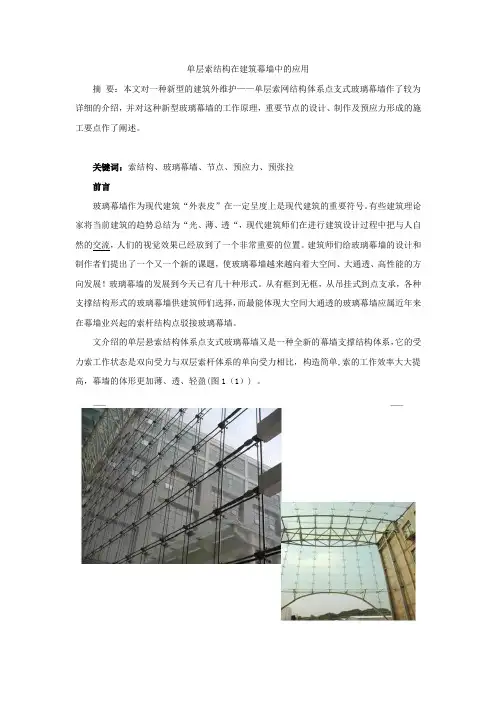

单层索结构在建筑幕墙中的应用

单层索结构在建筑幕墙中的应用摘要：本文对一种新型的建筑外维护——单层索网结构体系点支式玻璃幕墙作了较为详细的介绍，并对这种新型玻璃幕墙的工作原理，重要节点的设计、制作及预应力形成的施工要点作了阐述。

关键词：索结构、玻璃幕墙、节点、预应力、预张拉前言玻璃幕墙作为现代建筑“外表皮”在一定呈度上是现代建筑的重要符号。

有些建筑理论家将当前建筑的趋势总结为“光、薄、透“，现代建筑师们在进行建筑设计过程中把与人自然的交流，人们的视觉效果已经放到了一个非常重要的位置。

建筑师们给玻璃幕墙的设计和制作者们提出了一个又一个新的课题，使玻璃幕墙越来越向着大空间、大通透、高性能的方向发展！玻璃幕墙的发展到今天已有几十种形式。

从有框到无框，从吊挂式到点支承，各种支撑结构形式的玻璃幕墙供建筑师们选择，而最能体现大空间大通透的玻璃幕墙应属近年来在幕墙业兴起的索杆结构点驳接玻璃幕墙。

文介绍的单层悬索结构体系点支式玻璃幕墙又是一种全新的幕墙支撑结构体系，它的受力索工作状态是双向受力与双层索杆体系的单向受力相比，构造简单,索的工作效率大大提高，幕墙的体形更加薄、透、轻盈(图1（1）) 。

1．单索结构幕墙的概念与工作原理单索结构玻璃幕墙是悬索结构点支式玻璃幕墙中的一种类型，其幕墙玻璃的支承结构为单层平面索网结构，它可以是一个单索网结构单元组成的，也可以由多个单索网结构组成的玻璃幕墙,（如图2）大大节省了支撑结构所用的空间，对于玻璃幕墙支撑结构来说，是一种全新的受力体系。

1.1单索网结构的工作原理分析单索支撑结构的工作原理也就是要了解单索网平面抵抗风荷载作用时的工作状态，了解单索网结构作为玻璃幕墙的支撑结构使索网的变形与预应力的关系。

索内应力的大小索网平面在抵抗风荷载时各节点的适应能力。

在玻璃幕墙平面受外部荷载后通过玻璃的连接机构将外部荷载转化成节点荷载P，节点荷载P作用在索网结构上，只要在索网中有足够的预应力N0和挠度F，就可以满足力学的平衡条件。

单层平面索网点支式玻璃幕墙设计与施工

单层平面索网点支式玻璃幕墙设计与施工摘要：随着建筑行业的兴起，人们对建筑的使用以及美观有着较大要求。

建筑的外墙形式是影响建筑美观的重要因素，在现代新建建筑中，较多是采用玻璃幕墙。

幕墙的结构形式存在各式各样。

本文介绍的是单层平面索网点支式玻璃幕墙，玻璃幕墙的支承结构为平面正交索网结构。

该结构存在美观，通透度高等建筑特点。

目前在国内较少的使用该玻璃幕墙结构体系。

在以下文章中，单层平面正交索网支承幕墙结构体系的设计、施工、检测等方面进行介绍。

关键词：索网结构；玻璃幕墙；高强拉索；预应力1单层平面索网点支式玻璃幕墙设计本文介绍的是深圳会议展览中心建筑，该建筑平面尺寸为长540m，宽为282m。

展示厅为整体结构的两翼，展示厅的楼面采用组合箱梁截面钢梁承力结构，该结构跨度为124m，钢梁一端与地面铰接，另一端与主楼楼面主梁的外挑牛腿使用可滑动支座衔接，组合箱钢梁与箱形钢支柱支撑由预应力钢筋衔接，一个预应力钢筋体系由3根直径150mm的钢筋组成。

该建筑为预应力钢筋用于屋面钢梁下端的大型建筑。

1.1应力原理使用顶部钢梁与底部钢筋混凝土地梁、两侧构造柱与索网边缘固定，采用高强度钢索，按横向及竖向布置，并对其施加预应力，按设计张拉力与高强钢索的实际伸缩变形进行控制预应力，使其处于合理的受力状态，形成平面预应力索网幕墙的支承系统。

使用的预应力技术增加钢索的受力能力和抗变形能力，使多个结构能稳定的衔接，保持良好的受力能力。

1.2设计要点考虑索网结构与主题结构的连接关系，索网通过预埋形式与主体结构连接。

控制索网的材料强度，索网的自身强度需满足结构之间的受力要求。

与索网结构连接的接头构件需满足结构之间的受力要求。

控制对构件施加预应力的大小，使其构件即满足整理受力要，在对水平布置的钢索施加的预应力主要考虑风荷载（125KN），对竖向布置的钢索施加的预应力主要考虑结果本身自重。

在钢索相交位置，应对其进行错开处理，相交的钢索的净距为30mm。

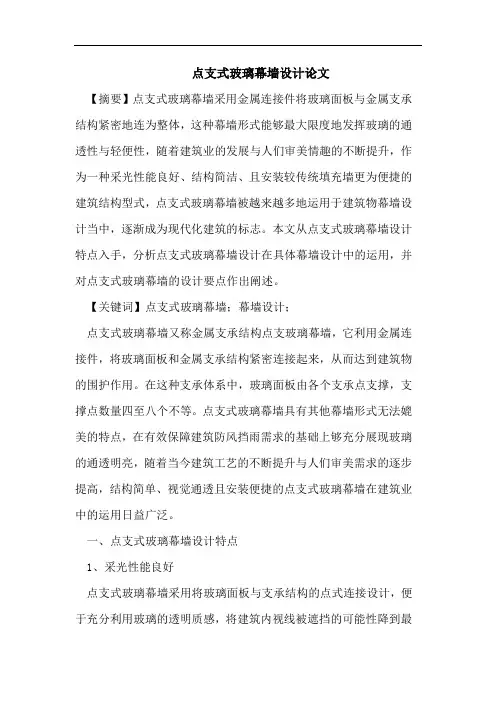

点支式玻璃幕墙设计论文

点支式玻璃幕墙设计论文【摘要】点支式玻璃幕墙采用金属连接件将玻璃面板与金属支承结构紧密地连为整体，这种幕墙形式能够最大限度地发挥玻璃的通透性与轻便性，随着建筑业的发展与人们审美情趣的不断提升，作为一种采光性能良好、结构简洁、且安装较传统填充墙更为便捷的建筑结构型式，点支式玻璃幕墙被越来越多地运用于建筑物幕墙设计当中，逐渐成为现代化建筑的标志。

本文从点支式玻璃幕墙设计特点入手，分析点支式玻璃幕墙设计在具体幕墙设计中的运用，并对点支式玻璃幕墙的设计要点作出阐述。

【关键词】点支式玻璃幕墙；幕墙设计；点支式玻璃幕墙又称金属支承结构点支玻璃幕墙，它利用金属连接件，将玻璃面板和金属支承结构紧密连接起来，从而达到建筑物的围护作用。

在这种支承体系中，玻璃面板由各个支承点支撑，支撑点数量四至八个不等。

点支式玻璃幕墙具有其他幕墙形式无法媲美的特点，在有效保障建筑防风挡雨需求的基础上够充分展现玻璃的通透明亮，随着当今建筑工艺的不断提升与人们审美需求的逐步提高，结构简单、视觉通透且安装便捷的点支式玻璃幕墙在建筑业中的运用日益广泛。

一、点支式玻璃幕墙设计特点1、采光性能良好点支式玻璃幕墙采用将玻璃面板与支承结构的点式连接设计，便于充分利用玻璃的透明质感，将建筑内视线被遮挡的可能性降到最低，保障建筑能够获取最为良好的视野。

由于点支式玻璃幕墙良好的通透性，让日光能够对建筑内部进行有效照射，从而提高建筑的采光性能。

2、较高的安全保障点支式玻璃幕墙通常采用钢化玻璃，玻璃面板与支承结构间的金属连接件由机械手段加以固定，并有效利用耐候密封胶的密封作用，即使玻璃幕墙受到外部撞击导致玻璃破碎，也不会出现大块玻璃坠落伤人的情况，具有较高的安全保障。

3、幕墙灵活性强点支式玻璃幕墙是一种新兴的建筑设计工艺，这种点式结构由于可以自由灵活转动金属连接点，且能够在一定程度上应允位移的发生，便于调节施工过程中产生的误差。

其支承结构能够对承受负荷后产生的形变作出有效调整，使玻璃的受力状态始终保持最佳，可以满足各类建筑造型的设计要求，具有较强的变化性与工艺性。

单层平面索网点支式玻璃幕墙施工技术

单层平面索网点支式玻璃幕墙施工技术摘要：单层平面索网点支式玻璃幕墙是一种具有广泛应用前景的墙体围护结构，具有通透性良好、结构美观等优点。

因此，研究单层平面索网点支式玻璃幕墙的施工技术具有十分重要的意义。

本文介绍了单层平面索网点支式玻璃幕墙的施工流程，并对其施工技术进行了详细的介绍。

关键词：单层平面索网；点支式玻璃幕墙；施工技术0 引言随着我国建筑行业的快速发展以及城市建设的不断进步，玻璃幕墙结构在建筑中的应用日益广泛。

点支式玻璃幕墙具有施工简捷、通透性好等优点，深受人们的青睐，而采用单层平面正交索网结构作为点支式幕墙的支承结构，大大提高了玻璃幕墙结构的通透性，并且其结构简捷、轻盈美观、通透性好，具有广阔的应用前景。

因此，研究单层平面索网点支式玻璃幕墙的施工技术具有重要的现实意义。

1 单层平面索网点支式玻璃慕墙施工流程单层平面索网架构属于索网类型中相对容易实现的模式，即大变形模式。

该类型架构柔性与变形过于明显。

结合过去单层索网架构实地建设与实现工艺，通过以下施工流程完成工程方面的建设见图1。

图1 单层平面索网点支式玻璃幕墙施工流程图2 基础测量放线若想幕墙工程建设阶段得到保障，进行安装时必须通过程序完成钢、混凝土两种架构核心工程验收处理，确认相关预埋件在核心架构建设、层间位置变化等条件的影响下出现明显的定位问题。

如果所得结果满足规范要求便能进入后续的放线操作。

进行放线检测时必须有效管理测量段，防止误差过大，不仅如此，还需要避免环境、核心架构受风荷载位移等条件的干扰，强调测量工作必须按照合理的周期规律完成，测量阶段风力需小于4级。

按照测量所得信息以及定位点焊接拉索锚固耳板，若想防止出现明显误差，锚固耳板点焊稳定需要通过测量认证方可实现增强，做到合理就位与有效连接，不会影响工程效果。

上述工序结束后再次实现定位检测。

（1）分别测量水平、垂直两个距离对应中心线，同时进行标记。

（2）将所得数据分类处理，按照拉索下料阶段相应编号，制作数据表。

单层索网幕墙结构在高层建筑中的设计与施工

单层索网幕墙结构在高层建筑中的设计与施工摘要：依靠柔性钢索为主体结构的单层索网幕墙技术应用在高层建筑中，具备了结构简洁、外观通透、构件占用空间小等技术优势，同时也表现出了力学载荷复杂、单层索网幕墙结构设计繁琐，边界条件要求严格，且索网结构对高层建筑主体结构安全和质量影响较大等特征。

本文结合工程实际，围绕高层建筑单层索网幕墙结构的设计、施工要点展开讨论，分析单层索网幕墙结构特点和类别，探讨单层索网幕墙结构的设计原理和实际设计应用，提出单层索网幕墙结构在高层建筑的倒装施工的施工要点，为后续相关的单层索网幕墙结构设计与施工的安全、质量和外观提升提供参考。

关键词：单层索网幕墙;预应力;载荷;索网布置;单层索网幕墙在建筑施工中的优势明显，特别是应用在高层建筑中，其结构简洁、外观通透、构件占用空间小等特点便可凸显出来。

单层索网幕墙整体通过柔性钢索构建，在钢索结构中实施特定的预应力，形成整体刚度，通过钢索间力的相互作用实现整体力学平衡与稳固，使其具备特有的承载能力和刚度特征。

单层索网幕墙结构设计复杂，对边界条件要求严格，且索网结构对高层建筑主体结构安全和质量影响较大，因此设计单位应需从单层索网幕墙结构特征及实现原理着手，结合高层建筑的项目实际，提出贴合实际的设计及施工方案，以实现高层建筑质量、安全、外观等方面的整体提升。

1 单层索网幕墙结构概述1.1 索网幕墙结构特征在高层建筑应用单层索网幕墙结构技术时，其与建筑中其他既结构是相互作用、影响的。

单层索网幕墙除施工较复杂外，其还表现出钢索之间索力变化幅度大，钢索之间受形变影响大。

通常高层建筑设计时，单层索网幕墙结构顶端与建筑采光顶连接同一桁架结构，张拉载荷作用使桁架产生形变，形变导致索力重新划分。

下端钢索同时受建筑雨篷梁及门厅作用产生形变，使得钢索内力更加敏感。

各种载荷作用造成内力的重新分配，使单层索网幕墙结构张力布置施工面临不小考验。

另一方面，由于高层建筑单层索网幕墙结构纵、横方向钢索距离长，导致张拉伸长量较大，常规的索具器械调节范围无法满足需求，需通过专业特定的张拉技术加以解决。

浅谈对单层索网点支式玻璃幕墙的认识与施工

浅谈对单层索网点支式玻璃幕墙的认识与施工摘要：随着社会的发展，玻璃幕墙结构在建筑装饰业中的应用越来越广泛；单层索网点支式玻璃幕墙作为幕墙设计中的典型代表，以其通透、明亮、简约、大方的风格在未来办公装饰领域中将受到更多的关注；其设计特点和施工方法也将在建设行业中备受关注；本文将结合陕西延长橡胶公司主办公楼单层索网点支式玻璃幕墙工程的施工经验，概要介绍该类幕墙结构的设计特点和施工技术。

关键词：单层索网点支式玻璃幕墙设计特点施工技术一、工程概述二、设计及工艺特点点支式玻璃幕墙，是由组合成幕墙的主体玻璃墙板、直接固定并支撑幕墙重量的活动驳接头（点式组装夹具）、负责向主体支承结构传递所有幕墙荷载的悬索固定结构所组成；按照组装夹具与玻璃间的固定方式，点支式玻璃幕墙可划分为开孔玻璃墙面与无孔玻璃墙面两大类，玻璃墙面是否开孔将取决于设计对夹具结构型式的选择。

单层索网点支式玻璃幕墙在国内是一种较为先进的幕墙结构，是用不锈钢绞线或其它柔性线材作为受力拉索在墙面的纵、横两个方向正交布置组成索网（纵、横两向的受力拉索均在两端部位与其它建筑结构进行锚拉固定）传递幕墙荷载，拉索与墙体之间通过驳接头（点式组装夹具）进行固定，由索网通过施加的预应力产生抵抗平面外部荷载的刚度，最后组合成一套完整的预应力几何柔性墙体；因单层索网点支式玻璃幕墙具有良好的柔韧性，所以这种幕墙可以通过设计师灵活的构思来改变索网面的轮廓外形，为建筑师在幕墙外观造型的选择上提供更多的想象空间，使其能够宽裕、自由的适应建筑主体结构要求；这类幕墙结构主要适用于建筑物中庭立面等大跨度空间部位，给予大型空间轻盈美观、通透开阔、一览无余的视觉效果；但是由于该幕墙结构在目前的建筑装饰领域中设计较为新颖、先进，同时也辅以了施工难度较大、对施工精度要求高的特征。

因该幕墙结构在国内的应用周期不长，所以现阶段在国内还没有对应的专项施工质量验收规范标准；当前，我们主要依据《玻璃幕墙工程技术规范》JGJ102-2003、《点支式玻璃幕墙工程技术规范》CECS127-2001及国家配套的风压变形性能、空气渗透性能、雨水渗漏性能、保温性能、隔声性能、平面变形性能耐冲击性能、防火性能、防雷设计、耐腐蚀设计、防静电设计、风雨变形性能、雨水渗透性能、空气渗透性能、平面位移变形性能等要求对施工质量进行验收。

探究单层索网玻璃幕墙的设计与施工

探究单层索网玻璃幕墙的设计与施工摘要：当柔性幕墙索网在进行施工张拉时，基于索网体系受各种因素的影响较大，应在设计和施工阶段，进行详细的分析和规划，制定科学合理的施工保障措施，确保张拉完成后索张力满足要求。

此外还应采取必要的控制措施，以确保边界结构的变形满足要求。

本文以实际工程为例，简析了柔性索网幕墙张拉控制方法。

柔性索网幕墙张拉施工方法的成功，从另一方面也证明了张拉顺序的科学合理。

关键词：建筑幕墙；索网结构；玻璃幕墙；设计与施工引言单层索网玻璃幕墙是近年来应用较广的一种幕墙形式，其支撑结构由柔性钢索组成，可以是单向索网，也可以是双向索网。

由于索网的刚度需通过施加预应力获得，其与传统幕墙结构相比具有受力复杂，施工难度较高等特点。

本文通过对一个典型的单索幕墙工程进行受力分析与施工过程介绍，以期对以后的类似工程设计施工提供借鉴。

一、单层索网点支承玻璃幕墙概述单层索网点支承玻璃幕墙，是点支承玻璃幕墙按支承结构分类的一种形式。

点支承玻璃幕墙按支承结构可分为：钢结构支承式、玻璃肋支承式、拉索支承式等。

拉索支承式又包括单层索系和双层索系两种。

单层索系是由一系列按一定规律布置的单根拉索组成，拉索两端锚固在稳定的支承结构上的支承体系。

单层索系有平行、辐射和网状布置等形式。

单层索系又包括单层单向索和单层索网形式。

目前大多采用两个方向拉索呈正交或斜交连接的网状布置形式，称为单层索网。

如图1所示。

图1 单层索网点支承玻璃幕墙示意图二、单层索网结构的工作原理单层索网作为玻璃幕墙的支撑结构，必须承受幕墙面内及面外荷载的作用，面内荷载一般使单层索受拉，受力模型与钢结构类似，相对比较简单。

当面内荷载或其分力与索的轴线不平行时，垂直于索轴线的分力使索受侧向荷载，其受力原理与面外荷载作用相类似；所以，此处着重分析单层索网受面外荷载作用时的工作状态。

单层平面索网体系是柔性的张拉结构，在没有施加预应力(预拉力)之前没有刚度，系统处于不稳定状态，必须通过施加适当的预应力(预拉力)赋予其一定的形状，才能承受面外荷载的作用，它的最终承载力与变形终态的位移有很大关系，其结构刚度又与预应力(预拉力)大小密切相关，所以在单层索网幕墙设计中，预拉力(N)的大小与相对挠度容许值[f]是两个关键参数。

谈索结构点支式玻璃幕墙的设计与施工技术

提要：以大量的索结构玻璃幕墙工程为例，从基本术语、索结构的设计取值、拉索材料的设计选材到索型索系的设定，对钢绞线的加工制作工艺方法进行分析介绍，有助于设计人员全面了解索结构设计时的相关知识，同时也分析了部分重要节点和构造的原理，介绍了在索结构施工安装时的控制方法。

关键词：索结构点支式玻璃幕墙，相关术语，索结构设计，索体与锚具，索结构玻璃幕墙应力补偿装置，过载保护装置。

1 索结构玻璃幕墙概念我国的建筑幕墙经过了三十年发展，特别是近二十年建筑幕墙在各大工程项目上的广泛应用，使得各项技术都逐步成熟，相关各类幕墙的标准、规范也都纷纷出版。

对现代幕墙从设计、加工制作到施工技术质量都有了相应的要求和规范，使得设计单位和幕墙公司在进行新项目的设计、施工时有章可循。

在一定程度上保障了建筑幕墙的安全性、可靠性，也推动了建筑幕墙行业的发展。

然而，由于设计单位和幕墙企业的技术能力上的差异，使得在对各类幕墙在设计和施工不可避免的会在对技术层面上出现认识上的差异。

特别是对于在幕墙技术含量较高的索结构玻璃幕墙的生产技术上，还存在不少认识上的差异和经验不足的情况，需要强调技术重点，以确保工程项目的安全。

本文也只针对索结构玻璃幕墙在设计中要考虑的事，按自己在多年对此类幕墙的设计经验，结合本人在编写相关国家标准、规范时对技术条款的理解进行探讨。

1.1 双层索系支承点支式玻璃幕墙索结构的选型应根据建筑物的功能与形状，综合考虑材料供应、加工制作与现场施工安装方法，选择合理的结构形式、边缘构件及支承结构，设计时应保证结构的整体刚度和稳定性。

索结构点支式玻璃幕墙是指用索结构作为玻璃幕墙的支承体系的点支式玻璃幕墙。

是目前点支式玻璃幕墙的最新型，是近些年来在国际上流行的幕墙形式，其科技含量很高，设计、施工难度很大，但同时也是最有现代感及富生命力的一种玻璃幕墙形式。

其支撑结构是钢丝索通过合理布设，经过施加预拉力后所形成的预应力索结构。

按工作状态可分为双层索系和单层索系1.1.1 索结构玻璃幕墙的索结构选型这种幕墙的支撑系统为预应力双层索体系，其承载能力强，轻盈美观，通透性好，结构简单形式多样，视觉效果及佳。

基于无孔驳接单层索网中点支式玻璃幕墙技术研究

基于无孔驳接单层索网中点支式玻璃幕墙技术研究摘要:近年来，随着玻璃幕墙技术的不断发展，无孔驳接单层索网点支式玻璃幕墙应用越来越广泛。

设计无孔驳接单层索网点支式玻璃幕墙时，应考虑施工的张拉方案和步骤。

施工时，操作人员必须清楚设计的意图，遵守施工工艺要求，严格按照规定的步骤进行质量控制。

本文通过无孔驳接单层索网点支式玻璃幕墙技术相关信息进行研究。

关键词:点支式玻璃幕墙；无孔驳接；单层索网1、点支式玻璃幕墙简介点支式玻璃幕墙的全称为金属支承结构点式玻璃幕墙，是全玻璃幕墙的一种，由玻璃面板、支承结构、连接玻璃面板与支承结构的连接件等组成。

根据支承结构形式不同，点支式玻璃幕墙可分为工字形截面钢架、柱式钢桁架、鱼腹式钢架、空腹弓形钢架、单拉杆弓形钢架、双拉杆梭形钢架、拉杆（索）形式等。

点支式玻璃幕墙是玻璃面板通过点支承装置与其支承结构组成的幕墙，由玻璃面板、支承结构、连接玻璃面板与支承结构的支承装置等组成。

它属于丰富多变的结构技术与通透明快的玻璃艺术的完美的结合，将现代高科技的结构美完整无缺地表现在世人面前。

点支式玻璃可以透过玻璃清楚地看到支承玻璃的整体结构系统，将被遮挡的视线范围降到最低，室内外互相通透，融为一体，给人一种宽广的空间感觉。

加工精美的玻璃支撑金属连接件犹如点缀在玻璃幕墙上的饰物，熠熠生辉，极具艺术观赏性。

点支式玻璃幕墙按支承装置分类有钻孔式、夹板式两种型式。

夹板式点支式玻璃幕墙的玻璃无须进行钻孔，称为无孔驳接。

2、工程概况某项目总建筑面积约83000m2，框架剪力墙结构，地下一层，地上九层，建筑高度47.35m。

该工程中心由八栋单体建筑组成，由外形分别成正立方体和球体的7#楼和8#楼将相对独立的1－6#楼巧妙地连成一个有机的整体。

在7、8#楼的南北两侧立面以四幅无孔驳接单层索网点式玻璃幕墙相连，将整栋大厦最大亮点的方体(7#楼会议厅) 和球体(8#楼会议厅) 展现的一览无余，实现内外环境的和谐与交融。

浅析单层索网玻璃幕墙的设计与施工

浅析单层索网玻璃幕墙的设计与施工
ＡｎａｌｙｓｉｓｏｎｔｈｅＤｅｓｉｇｎａｎｄＣｏｎｓｔｒｕｃｔｉｏｎｏｆＭｏｎｏｌａｙｅｒＣａｂｌｅＮｅｔＧｌａｓｓＣｕｒｔａｉｎＷａｌｌ
【关键词】幕墙单索网结构设汁预应力张拉
２）温度作用
计算温差１：２０．０ ℃；计算温差２：３０．０ ℃。３）荷载组合
ＩＡｂｓｔｒａｃｔｌＩｎｔｈｉｓａｒｔｉｃｌｅ，ｔｈｅａｕｔｈｏｒｉｎｔｒｏｄｕｃｅｓｔｈｅｓｔｒｅｓｓａｎａｌ —
一邵光辉ＳｈａｏＧｕａｎｇｈｕ
【摘要】本文时… 个典型的单索幕墙＿ｌ：程进行ｌ『受力分析与施工过程的介绍．希望对以后类ｆ￣－［－程设计施工提供技术资料和参考
场地类别：ＩＩ类：地震分组：第一组；周期折减系数：１Ｏ０；地震力计算方法：振型分解法。
安装制订严格地施工方案与保证措施，确保拉索式
玻璃幕墙的工程质量及外观效果。
（１）支撑结构的加工和运输
⑦１．２０恒载＋１．４０Ｘ０．６０风载工况２＋１，３０Ｘ
０．５０水平地震＋１．２０温度荷载： ⑨１．Ｏ０恒载＋Ｌ．００风载工况１＋１．Ｏ０温度荷载；

浅谈单索幕墙的施工

玻璃面板：璃面板采用钢化夹胶玻璃，玻
２ｌｍｍ双钢化玻璃和１２ｘ２．ｍｍ聚乙烯醇缩丁醛５（Ｗ３内层压制而成；Ｐ）
— —
拉索安装时，量放线必须严格按施工工艺进测
玻璃配件／缆夹选用坚朗的定型产品ｓ一９Ｊ３
２单层索网式点式玻璃幕墙配置单层索网式点式玻璃幕墙位于东立面，积为面
３５ｍ￣７ｍ。０
办公楼。它一方面作为中关村图书城中重要的购物场所，一方面也提供娱乐、询和沟通的功能。另咨
本工程外装饰部分主要是由主动式耐候玻璃
必须满足设计的承载力还需兼顾外形美观；的拉索
伸、索头的铸造生产过程中也有严格的要求。点式玻璃幕墙的钢索在安装后是永久处于张拉受力状态，出于安全考虑每条钢索在出厂前都需要进行预张拉。预张拉拉力为钢索理论破断力的５％，经０需过３次张拉历时１．５小时，以消除钢索的部分弹性变形，检测索头铸造是否合格。并
１前言
幕（内循环式热通道玻璃幕墙）图１和索网式即（）
玻璃幕墙（２两大部分组成，两种幕墙都是当图）这时最先进的幕墙形式。并且整个建筑立面运用多媒体手段，整个建筑独具魅力及时代感，使建成后已成为首都标志性建筑之一。下面仅就单索幕墙部分

浅谈单层索网点支承玻璃幕墙施工技术

浅谈单层索网点支承玻璃幕墙施工技术摘要：笔者通过参与施工的单层索网点支承玻璃幕墙工程项目，论述了单层索网点支承玻璃幕墙安装施工工艺作法和保证质量、安全措施。

供业内人士参考。

关键词：单层索网；点支承；玻璃幕墙；施工工艺Abstract: the author cable mesh point supported glass curtain wallengineering project by monolayer in construction, discusses themonolayer cable net supported glass curtain wall installation construction process and ensure the quality, safety measures.For professional reference.Keywords: monolayer cable net; point supported glass curtain wall; construction technology;单层索网点支承玻璃幕墙结构具有结构造型美观、结构轻巧纤细、通透性好等诸多优点，故近年来，在现代建筑中得以广泛应用。

1 单层索网点支承玻璃幕墙安装施工流程测量放线→预埋件施工→钢结构耳板定位与焊接→防腐防锈处理→拉索放样与定位→拉索安装→拉索第一次张拉→拉索第二次张拉→拉索第三次张拉→不锈钢爪件安装与调整→配重检测→玻璃安装→板块调整→紧固→打胶→成品保护→清理卫生→验收→脚手架拆除。

浅析单层索网玻璃幕墙的设计与施工

浅析单层索网玻璃幕墙的设计与施工摘要：本文以北京新保利大厦工程玻璃幕墙工程为例，对从玻璃设计以及幕墙支撑结构设计等方面对单层索网玻璃幕墙的设计方案进行了浅要的分析，并从施工测量定位放线与拉索施工等方面对单层索网玻璃幕墙的施工措施进行了初步的探讨。

关键词：单层索网；玻璃幕墙；设计方案；施工措施一、引言随着时代的发展和进步，建筑业在产值不断增长，根基愈发牢固的基础上对建筑材料的研究也有了新的突破和创新。

社会的发展使得居民生活需求有了明显的提高，对居住建筑的设计和材料品质有了新的标准。

由于近年来制造工艺水平的增长，玻璃等材料被越来越多的作为建筑材料使用。

随着玻璃工艺的蓬勃发展，单层索网玻璃墙技术应运而生。

下面以北京新保利大厦工程玻璃幕墙工程为例，对单层索网玻璃幕墙的设计方案与施工措施进行了浅要的分析与探讨。

二、单层索网玻璃幕墙的设计方案分析1、玻璃设计玻璃：6 ㎜全钢化透明玻璃+Low-E coating/1.52PVB+6 ㎜全钢化透明玻璃。

东北面主要分格为1237×1333 ㎜，南面主要分格为1500×1330 ㎜，计算分析首次采用将两层玻璃和中间层 1.52PVB 共同作用，同时输入计算机分析的计算方法，使计算结果更接近实际情况，除对原夹片式玻璃方案玻璃进行分析外，同时对采用爪点式玻璃方案中开孔玻璃也进行了玻璃的孔边应力分析，得到了良好的效果。

2、幕墙支撑结构设计东北立面和南立面均采用单层索网作为玻璃幕墙的支撑结构。

主材：主钢索为高强度低松弛预应力热镀锌钢绞线，121×Ф15.2mm、151×Ф15.2mm 不锈钢索为: Ф34、1×91、Ф26.2、1×61，不锈钢绞线。

东北立面由两根大拉索和周边主体结构组成主受力框架，单层不锈钢索网作为幕墙结构分别支撑在周边结构和大拉索上，大小索共同作为形成预应力索网，抵抗风压，小索的预应力通过施工时对不锈钢索张拉产生，而大拉索的预应力则由吊楼的自重、通过对大拉索端头的张拉和对小索张拉而使大索增加的预应力三部分组成。

玻璃幕墙施工技术研究论文（合集五篇）

玻璃幕墙施工技术研究论文（合集五篇）第一篇：玻璃幕墙施工技术研究论文1关于玻璃幕墙施工的特点及其分类1.1玻璃幕墙施工的特点分析现阶段的玻璃幕墙施工早已不是以往简单的进行外围装饰结构，而是对建筑结构的节能环保性能有着决定性的作用，并且由于玻璃幕墙的能源消耗占据着整体建筑工程能源消耗的50%左右，因而其在公共建筑节能设计中有着极大的影响。

尤其需要注意的一点就是目前大多数建筑工程的玻璃幕墙都是由若干斜面玻璃幕墙交汇组成，呈现出外墙装饰较多且较复杂、施工面交叉立体的特点，再加上其对施工工艺的标准要求较高，具有较大程度的专业性和综合性，因而其与其他幕墙施工相比较来说，存在更大的施工难度。

1.2关于玻璃幕墙的分类当前，建筑施工中的玻璃幕墙主要划分为以下几类：①全玻璃幕墙。

通常该种类型的玻璃幕墙大多都是由玻璃肋和玻璃面板组合而成；②单元式玻璃幕墙。

主要构成元素分别是点支承装置、支承结构及玻璃面板等，并且该种类型的玻璃幕墙主要适用在一定间距的楼层安装水平吊装轨道，继而在轨道上进行电动葫芦的安装，在通过吊装板块将其吊起，大大减轻劳动力强度；③框支承玻璃幕墙。

通常该种类型的玻璃幕墙主要就是指玻璃面板的周边由金属性的框架支承组合而成，其又包括隐框玻璃幕墙、明框玻璃幕墙及半隐框玻璃幕墙等。

2玻璃幕墙施工技术在建筑施工中的应用分析2.1玻璃幕墙施工技术的方案设计通常在展开具体施工之前，相关施工单位一定要做好方案的设计工作，其主要包括以下几方面内容：（1）玻璃幕墙的结构类型和立体效果。

一般玻璃幕墙的结构类型主要分为明框、隐框及半隐框三种，其中明框的主要特点是横框和竖框都要裸露在外，进而形成格子状结构，其与其他类型相比最大的不同之处就在于安全性能较强但立体结构较为复杂化；而隐框类型的特点就是外立面没有显示出金属框架，进而能够形成全玻璃的立体艺术效果，显得非常整洁干净；最后半隐框类型往往处于上述二者之间，既有横框外露也有竖框外露，进而产生良好的横线装饰和竖线条纹效果，然而由于横框的跨度较大，因而通常主要采用竖框类型。

点支式玻璃幕墙施工技术论文

浅谈点支式玻璃幕墙的施工技术【摘要】点支式玻璃幕墙随从20世纪50年代才开始被应用于建筑装饰，但凭借着简洁豪华的外表及施工工序简单等优点，发展速度惊人，先已是现代化都市建筑的重要标志之一。

本文将介绍点支式玻璃幕墙的施工工艺，详细说明其技术措施。

【关键词】点支式；玻璃幕墙；施工工艺1 前言点支式玻璃幕墙给建筑立面的设计带来了革命性的变化，不再像传统做法那样过多地依靠玻璃来表现建筑的窗户、造型及质感，而是利用玻璃自身的透明特性，使建筑物实现内外空间的保持自然流通及相互融合，人们可以通过通透的玻璃欣赏外面的景色，建筑的开放性很强，表现力强劲，符合时代特征。

本文将介绍点支式玻璃幕墙的施工工艺，应从施工的各工艺着手，提高点支式玻璃幕墙的安装质量。

2 点支式玻璃幕墙施工工艺2.1 概述：点支式玻璃幕墙按照支撑结构的不同，分为玻璃肋驳接点支式玻璃幕墙及钢结构点支式玻璃幕墙两类。

玻璃肋驳接点支式幕墙依靠吊挂受力，在该受力体系中，利用钢板及螺栓将上下两片玻璃连接在一起，利用驳接件将面玻与肋板连接在一起，利用玻接爪将上下左右的玻璃都连接在一起，使各部件构成一面玻璃幕墙，通过面玻→肋板→主体结构的传力体系，将玻璃幕墙承受的风荷载及地震作用传递。

钢结构支点式玻璃幕墙的面玻利用钢结构外延出的驳接件进行支撑，承受面玻承受的风荷载及地震作用。

按照驳接件形式的不同，钢结构支撑结构分为驳接式、拉杆驳接式、玻璃四角驳接式、桁架驳接式及网架驳接式。

下面将介绍钢结构点支式玻璃幕墙的施工工艺。

2.2 施工准备工作：2.2.1 主体的清理工作：为保证点支式玻璃幕墙的安装质量，应将可能破坏到幕墙的外观整洁的施工操作安排在玻璃幕墙施工前进行，并在结构主体完成后进行施工现场的整理，确保幕墙的良好的立面装饰效果。

2.2.3 结构检查工作：在安装点支式玻璃幕墙前，应检查主体结构质量是否合格，对结构的实际尺寸进行测量，并仔细检查结构中的预埋件是否按照设计所要求的标准进行埋设，防止因预埋件不合格而影响点支式玻璃幕墙的安全性的问题出现。

浅析单层索网玻璃幕墙的设计与施工

浅析单层索网玻璃幕Ｉ啬的设计与旋工
赵国辉
摘
上海江河幕墙系统工程有限公司
要：近年来，随着单层索网玻璃幕墙的不断发展和应用，对其研究越来越受到相关研究人员的重视。但是，应当注意
的是，目前单层索网玻璃幕墙的应用及实践技术方面仍存在着一定程度上的难题，因此，有必要对单层索网玻璃幕墙的设计要
层索网玻璃幕墙结构。
３．４玻璃支撑件的设计及选取
对于玻璃支撑件而言．主要包括夹板及穿孑Ｌ两种驳接爪
形式。而对于单层单索式幕墙而言，由于其需在玻璃的参与下方可形成一个稳定的索网式体系，因此，通常采用的是夹
通常而言，单层索网玻璃幕墙主要包括两种类型：单层双向与单层单向。其中前者主要依靠索夹具实现横、纵索间
结构相融合具有如下方面的优点：结构通透且轻盈、构件量
小且少、施工过程速度较快、索网间的柔性连接能够在振动
过程中显著减少玻璃的破损率，此外，索网同平面相接近，因而实现了支承结构所需空间的大幅度减少，因此，从很大程
度上实现了室内可使用空间的大幅增加。单层索网玻璃幕墙进行施工及使用时，由于其索网结构一直处于一种受拉的状态，因而设计过程中无需担心构件受压稳定性等相关问题，因而实现了钢索力学效能的充分发挥，并有效节省了钢材的
用量。
力能力为依据进行控制，也有必要对单层索网玻璃幕墙的外
