对电气主接线的基本要求
第二章 电气主接线
3/2接线
第二章 电气主接线
2-2 电气主接线的基本形式
4、4/3接线：
4/3接线
第二章 电气主接线
2-2 电气主接线的基本形式
5、变压器母线接线：变压器 是高可靠设备，可以直 接接入母线。即使变压 器故障，只断开一条母 线，另一条母线继续工 作。出现采用双母线双 断路器和3/2接线。该 接线可靠性很高，适合 远距离大容量、对系统 稳定和供电可靠性要求 较高的变电所。
第二章 电气主接线
2-3 发电厂和变电所主变压器的选择
4、调压方式： 空载调压：调整范围±5%。只能停电调压。大多数场合，不 适合重要场合。 有载调压：调整范围30%。可以带负载改变电压。用于潮流 交换、联络的变压器。 5、冷却方式：油冷、水冷、风冷。具体有： 油循环自然风冷 油循环强迫风冷 强迫油循环风冷 强迫油循环水冷 强迫油循环导向冷却 水内冷 干式变压器
第二章 电气主接线
2-3 发电厂和变电所主变压器的选择
3、降压变电所： 降压变电所直接面对用户，要留有充分的发展裕量。一般按 照5~10年发展规划考虑。 两台原则。重要的变电所，要考虑两台以上原则。 70%原则。其中一台退出运行时，其它变压器要满足一二类 负荷供电和送出70%以上的容量。 总结：发电厂和变电所变压器容量、台数的选择，要综合考虑多 种因素：电压等级、接线方式、传输容量、接入系统方式、 负荷性质等因素有关。一般的，对于较重要负荷，要考虑2台 以上变压器，容量按70%原则确定。
第二章 电气主接线
2-2 电气主接线的基本形式
对单母线接线的改进方式：单母 线分段和单母线加旁路。 单母线分段：用分段断路器QF1 （或采用隔离开关QS）进行分段。 可减少停电范围，可明显提高供 电可靠性和灵活性。重要用户可 采取双电源进线，满足I、II类供 电负荷。 虽然分段越多，停电影响范围越 小，但使用断路器也越多，增加 投资，运行复杂。一般以2~3段 为宜。
对电气主接线的基本要求
对电气主接线的基本要求电气主接线是电气系统的核心部分，负责将能源从电源系统输送到所有电气设备和用电设备。
因此，电气主接线的设计和施工必须遵循一系列基本要求，以确保电气系统安全、可靠、高效地运行。
本文将介绍电气主接线的基本要求。
1.选择合适的电缆和电线电缆和电线是电气主接线的重要组成部分，必须根据实际需要进行选择。
选择电线和电缆时必须考虑以下因素：（1）电缆和电线的额定电压、电流和阻抗应符合所需的用途；（2）电缆和电线的截面积和材料应匹配负荷；（3）电缆和电线应符合国家和地方电气安全标准的要求。
2.确定合适的接线方式电气系统中不同的设备和用电设备需要不同的接线方式。
接线方式有三种：直接接线、端子盒接线和插座接线。
在确定接线方式时，必须考虑以下因素：（1）接线方式的可靠性和安全性；（3）接线方式的维护难度和成本。
3.保证电气设备的接地接地是电气系统安全运行的基础，因此电气主接线必须确保电气设备的安全接地。
电气设备的接地具有以下作用：（1）降低设备和人员的触电危险；（2）保护设备免受电磁干扰；（3）防止电气系统产生静电；（4）提高系统的可靠性和稳定性。
（2）电源系统的电压和电流应符合负荷的要求；（3）电源系统应与地面相接。
5.避免电气主接线过长电气主接线过长会导致电简距离加大，电压降低，影响电气设备的稳定性和正常运行。
因此，在设计和施工电气主接线时，必须尽可能缩短电缆和电线的长度，减少电缆和电线的电阻和电抗，以提高系统的效率和稳定性。
6.保证电气主接线的密封性和防水性电气主接线通常是暴露在室外的，因此必须保证其密封性和防水性。
密封和防水必须符合国家和地方电气安全标准的要求，确保电气主接线不会受到雨水、污水和其他外界环境的影响，从而保证电气设备的正常运行。
电气主接线基础知识及操作
IA
-2
IA
-2
012
012
8202
8203
021-0
#1主变
#3启备变 022-0
#2主变
023-0
#3主变
1FC-0
#1机
1FN-0
#1厂高变
2FC-0
#2机 #2厂高变
2FN-0
#3机
3FN-0
#3厂高变
制制 制制制 制制
制制
制制
220KV主接线图 01
1.2我厂220KV电气主接线采用双母三分段代旁路母 线的接线方式。正常运行方式：IA、IB、II母均运 220KV旁母正常备用，8240-3及所有出线-4刀闸均断 开，当任一无件的开关故障或检修时，可用旁路 8240开关代替运行，但旁路开关不能代替#1、#2、 #3机（8201、8202、8203开关）运行。双母线三分 段代旁母接线方式的优点是提高了供电的可靠性、
断路器检修时，能否不影响供电； 线路、断路器或母线故障时以及母线或母线隔离
开关检修时，尽量减少停运出线回路数和停电时 间，并能保证对全部Ⅰ类及全部或大部分Ⅱ类用 户的供电； 尽量避免发电厂或变电站全部停电的可能性； 大型机组突然停运时，不危及电力系统稳定运行。
3、电气主接线设计的重要性
1、电气主接线图是电气运行人员进行各种操作和事 故处理的重要依据。
优点：
（4）操作方便、安全。
隔离开关不做操作电器，减少了误操作。
（5）正常运行时两组母线与
WL1
全部断路器都投入使用，
每串断路器互相连接形成
多环状供电，运行调度较灵活。
缺点：
使用设备较多，配电装置复杂，
投资较多。
S1
WL4
电气主接线的基本要求是

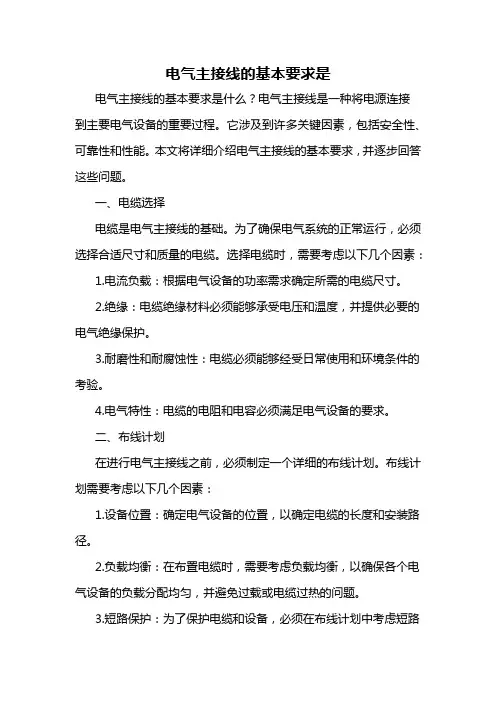

电气主接线的基本要求是电气主接线的基本要求是什么？电气主接线是一种将电源连接到主要电气设备的重要过程。
它涉及到许多关键因素，包括安全性、可靠性和性能。
本文将详细介绍电气主接线的基本要求，并逐步回答这些问题。
一、电缆选择电缆是电气主接线的基础。
为了确保电气系统的正常运行，必须选择合适尺寸和质量的电缆。
选择电缆时，需要考虑以下几个因素：1.电流负载：根据电气设备的功率需求确定所需的电缆尺寸。
2.绝缘：电缆绝缘材料必须能够承受电压和温度，并提供必要的电气绝缘保护。
3.耐磨性和耐腐蚀性：电缆必须能够经受日常使用和环境条件的考验。
4.电气特性：电缆的电阻和电容必须满足电气设备的要求。
二、布线计划在进行电气主接线之前，必须制定一个详细的布线计划。
布线计划需要考虑以下几个因素：1.设备位置：确定电气设备的位置，以确定电缆的长度和安装路径。
2.负载均衡：在布置电缆时，需要考虑负载均衡，以确保各个电气设备的负载分配均匀，并避免过载或电缆过热的问题。
3.短路保护：为了保护电缆和设备，必须在布线计划中考虑短路保护装置的位置和类型。
4.安全隔离：根据安全要求，在布线计划中考虑合适的安全隔离区域和保护装置。
三、安装和连接电气主接线的安装和连接过程是关键步骤。
在进行安装和连接之前，必须确保以下几个要求得到满足：1.合适的工具和设备：选择合适的工具和设备，以确保安装和连接的质量和安全。
2.正确的操作步骤：按照正确的操作步骤进行安装和连接，不仅可以确保正常运行，还可以避免设备损坏和人身伤害的风险。
3.保护措施：在安装和连接过程中，必须采取适当的保护措施，以避免电击、火灾和其他危险。
四、测试和验收电气主接线完成后，必须进行测试和验收，以确保电气系统的正常运行。
测试和验收的内容包括：1.电流测试：使用合适的测试仪器对电缆和设备进行电流测试，以确保其在负载条件下的正常运行。
2.电压测试：对电缆和设备进行电压测试，以确保其在电压变化条件下的正常运行。
对电气主接线的基本要求
对电气主接线的基本要求
电气主接线是电气系统中最重要的部分之一，它连接着电源和负载，承担着电能传输的重要任务。
因此，对电气主接线的基本要求非常重要，下面我们来详细了解一下。
电气主接线应该具有足够的导电能力。
这是因为电气主接线需要承担着大量电能的传输，如果导电能力不足，就会导致电能传输不畅，影响电气系统的正常运行。
因此，在设计电气主接线时，需要根据负载的大小和电源的电压等因素，选择合适的导线截面积，以确保足够的导电能力。
电气主接线应该具有良好的耐热性能。
在电气系统中，电气主接线往往会承受着高温的环境，如果导线的耐热性能不好，就会导致导线老化、变形等问题，从而影响电气系统的正常运行。
因此，在选择电气主接线时，需要选择具有良好耐热性能的导线材料，以确保电气主接线的长期稳定运行。
电气主接线还应该具有良好的耐腐蚀性能。
在潮湿的环境中，电气主接线往往会受到腐蚀的影响，导致导线表面生锈、腐蚀等问题，从而影响电气系统的正常运行。
因此，在选择电气主接线时，需要选择具有良好耐腐蚀性能的导线材料，以确保电气主接线的长期稳定运行。
电气主接线还应该具有良好的绝缘性能。
在电气系统中，电气主接线往往会承受着高电压的作用，如果导线的绝缘性能不好，就会导致电气系统出现漏电等问题，从而影响电气系统的正常运行。
因此，在选择电气主接线时，需要选择具有良好绝缘性能的导线材料，并且在安装时需要注意导线的绝缘处理，以确保电气主接线的长期稳定运行。
对电气主接线的基本要求包括导电能力、耐热性能、耐腐蚀性能和绝缘性能等方面。
只有满足这些基本要求，才能确保电气主接线的长期稳定运行，保障电气系统的正常运行。

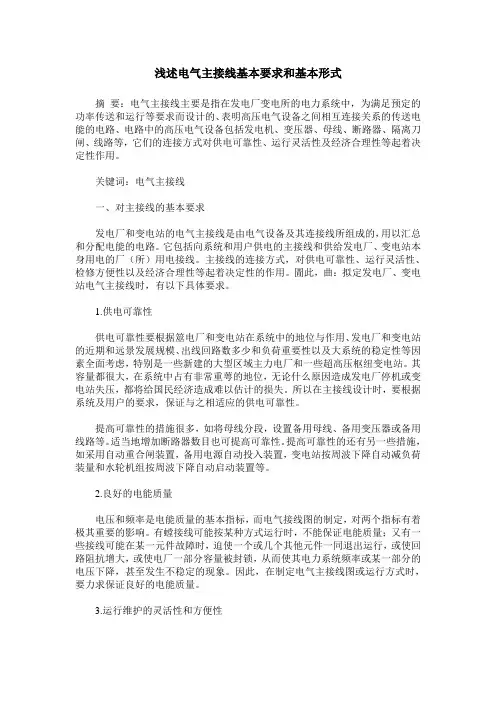

浅述电气主接线基本要求和基本形式
浅述电气主接线基本要求和基本形式摘要：电气主接线主要是指在发电厂变电所的电力系统中，为满足预定的功率传送和运行等要求而设计的、表明高压电气设备之间相互连接关系的传送电能的电路、电路中的高压电气设备包括发电机、变压器、母线、断路器、隔离刀闸、线路等，它们的连接方式对供电可靠性、运行灵活性及经济合理性等起着决定性作用。
关键词：电气主接线一、对主接线的基本要求发电厂和变电站的电气主接线是由电气设备及其连接线所组成的，用以汇总和分配电能的电路。
它包括向系统和用户供电的主接线和供给发电厂、变电站本身用电的厂（所）用电接线。
主接线的连接方式，对供电可靠性、运行灵活性、检修方便性以及经济合理性等起着决定性的作用。
圊此，曲：拟定发电厂、变电站电气主接线时，有以下具体要求。
1.供电可靠性供电可靠性要根据筮电厂和变电站在系统中的地位与作用、发电厂和变电站的近期和远景发展规模、出线回路数多少和负荷重要性以及大系统的稳定性等因素全面考虑，特别是一些新建的大型区域主力电厂和一些超高压枢纽变电站。
其容量都很大，在系统中占有非常重萼的地位，无论什么原因造成发电厂停机或变电站失压，都将给国民经济造成难以估计的损失。
所以在主接线设计时，要根据系统及用户的要求，保证与之相适应的供电可靠性。
提高可靠性的措施很多，如将母线分段，设置备用母线、备用变压器或备用线路等。
适当地增加断路器数目也可提高可靠性。
提高可靠性的还有另一些措施，如采用自动重合闸装置，备用电源自动投入装置，变电站按周波下降自动减负荷装量和水轮机组按周波下降自动启动装置等。
2.良好的电能质量电压和频率是电能质量的基本指标，而电气接线图的制定，对两个指标有着极其重要的影响。
有螳接线可能按某种方式运行时，不能保证电能质量；又有一些接线可能在某一元件故障时，迫使一个或几个其他元件一同退出运行，或使回路阻抗增大，或使电厂一部分容量被封锁，从而使其电力系统频率或某一部分的电压下降，甚至发生不稳定的现象。
电气主接线的基本要求
电气主接线的基本要求
电气主接线的基本要求
安装和使用电气设备或系统的安全，运行可靠性及其寿命的延长，并且不会造
成电磁干扰，必须按照电气主接线的基本要求进行安装。
电气主接线的基本要求包括接线布置、连接方式、采用电气连接器、安装和支撑电气元件等。
具体要求如下：
1.接线布置：接线要紧凑、整齐、外观规整，避免平行排布而且不要超出安装
空间，要使用可保护接线的管道、配电箱或活动格栅；
2.连接方式：连接件的导线接触良好，全部应该接头夹严实，防止松脱、滑接；
3.采用电气连接器：电气连接器应具备表面无锈斑、性能可靠，可防止电磁干扰、并能起到良好的散热控制；
4.安装和支撑电气元件：电气元件应能够稳定固定，避免因松动而导致的损坏
或安全隐患。
以上就是电气主接线的基本要求，在安装和使用电气设备或系统时要严格遵循
上述要求，以确保电气安全、可靠性及其有效的运行。
电气主接线设计的基本要求
电气主接线设计的基本要求1 主接线应满足可靠性、灵活性和经济性三项基本要求1.1 可靠性。
供电可靠性是电力生产和分配的首要要求，主接线首先应满足这个要求。
（1）研究主接线可靠性应注意的问题：1）应重视国内外长期运行的实践经验及其可靠性的定性分析。
主接线可靠性的衡量标准是运行实践，至于可靠性的定量分析，由于基础数据及计算方法尚不完善，计算结果不够准确，因而目前仅作为参考。
2）主接线的可靠性要包括一次部分和相应组成的二次部分在运行中可靠性的综合。
3）主接线的可靠性在很大程度上取决于设备的可靠程度，采用可靠性高的电气设备可以简化接线。
4）要考虑所设计的发电厂、变电站在电力系统中的地位和作用。
（2）主接线可靠性的具体要求：1）断路器检修时，不宜影响对系统的供电。
2）断路器或母线故障以及母线检修时，尽量减少停运的回路数和停运时间，并要保证对一级负荷及全部或大部分二级负荷的供电。
3）尽量避免全厂停运的可能性。
4）大机组超高压电气主接线应满足可靠性的特殊要求。
1.2 灵活性。
灵活性是指适应发电厂、变电站不同时期各种不同运行工况要求的能力。
主接线应满足调度灵活性、检修灵活性及扩建灵活性。
（1）调度灵活性，应可以灵活地投入和切除发电机、变压器和线路，调配电源和负荷，满足系统在事故运行方式、检修运行方式以及特殊运行方式下的系统调度要求。
（2）检修灵活性，可以方便地将断路器、母线及保护装置按计划检修退出运行，进行安全检修而不致影响电力系统运行和用户的供电。
（3）扩建灵活性，可以容易地从初期接线过渡到最终接线。
并要考虑便于分期过渡和扩展，使电气一次和二次设备、装置等改变连接方式的工作量最少。
1.3 经济性。
主接线在满足可靠性、灵活性要求的前提下做到经济合理。
（1）投资省：①主接线应力求简单，以节省断路器、隔离开关、电流和电压互感器、避雷器等一次设备；②要能使继电保护和二次回路不过于复杂，以节省二次设备和控制电缆；③要能限制短路电流，以便于选择价格合理的电气设备或轻型电器；④如能满足系统安全运行及继电保护要求，110kV及以下终端或分支变电站可采用简易电器。
高压电工试题(多项选择)
高压电工试题（多项选择）高压电工试题（多项选择）1.发电机输出电压通常为（），最高不超过20KV。
[2分]A 6.3KVB 10.5KVC 12.5KVD 18.5KV2.衡量电能质量的指标包括（）等。
[2分]A 电压允许偏差B 频率偏差C 电压允许波动D 供电电网谐波3.对电气的主接线的基本要求有电能质量、（）。
[2分]A 可靠性B 经济性C 灵活性D 发展性4.目前我国采用的配电线路可分为（）。
[2分]A 低压配电线路B 中压配电线路C 高压配电线路D 超高压配电线路5.电力线路是电力网的主要组成部分，其作用是（）电能。
[2分]A 变换B 输送C 分配D 消耗6.电力网的电力线路按其功能一般可分为（）。
[2分]A 输电电线路B 高压线路C 配电线路D 低压线路7.电力系统中存在（）等用电设备时，可能引起电压波动。
[2分]A 电加热B 电弧炉C 电气照明D 电焊机8.电力系统中性点接地方式包括（）。
[2分]A 直接接地B 非直接接地C 保护接地D 等电位接地9.为了安排用电量，常采用（）。
[2分]A 年均负荷B 季度负荷C 月平负荷D 日平负荷10.大型电力系统的特点（）。
[2分]A 提高了供电可靠性B 减少了系统的备用容量C 便于发展大型机组D 提高了运行经济性11.电力系统中发电厂的发电机向电网输出（）。
[2分]A 有功负荷B 有功电量C 无功负荷D 视在功率12.电力系统经中性点非有效接地系统包括（）与接地装置相连接等。
[2分]A 消弧线圈B 小阻抗C 高电阻D 电压互感器13.变压器的变比等于（）。
[2分]A 一、二次电压瞬时值之比B 一、二次绕组匝数之比C 一、二次电压最大值之比D 一、二次侧感应电动势之比14.变压器的一、二次电流有效值之比可近似地与（）成反比。
[2分]A 一、二次绕组匝数之比B 一、二次电压瞬时值之比C 一、二次电压有效值之比D 一、二次侧感应电动势之比15.变压器高、低压绕组的排列方式有（）。
电力系统电气主接线的形式和要求
电力系统电气主接线的形式和要求1、主接线的基本要求(1)可靠性电气接线必须保证用户供电的可靠性，应分别按各类负荷的重要性程度安排相应可靠程度的接线方式。
保证电气接线可靠性可以用多种措施来实现。
(2)灵活性电气系统接线应能适应各式各样可能运行方式的要求。
并可以保证能将符合质量要求的电能送给用户。
(3)安全性电力网接线必须保证在任何可能的运行方式下及检修方式下运行人员的安全性与设备的安全性。
(4)经济性其中包括最少的投资与最低的年运行费。
(5)应具有发展与扩建的方便性在设计接线方时要考虑到5～10年的发展远景，要求在设备容量、安装空间以及接线形式上，为5～10年的最终容量留有余地。
2、单母线接线(1)单母不分段每条引入线和引出线的电路中都装有断路器和隔离开关，电源的引入与引出是通过一根母线连接的。
单母线不分段接线适用于用户对供电连续性要求不高的二、三级负荷用户。
2)单母线分段接线单母线分段接线是由电源的数量和负荷计算、电网的结构来决定的。
单母线分段接线可以分段运行，也可以并列运行。
用隔离开关、负荷开关分段的单母线接线，适用于由双回路供电的、允许短时停电的具有二级负荷的用户。
用断路器分段的单母线接线，可靠性提高。
如果有后备措施，一般可以对一级负荷供电。
3)带旁路母线的单母线接线当引出线断路器检修时，用旁路母线断路器代替引出线断路器，给用户继续供电。
旁路断路器一般只能代替一台出线断路器工作，旁路母线一般不能同时连接两条及两条以上回路，否则当其中任一回路故障时，会使旁路断路器跳闸。
断开多条回路。
通常35kV的系统出线8回以上、110kV系统出线6回以上，220kV 系统出线4回以上，才考虑加设旁路母线。
(4)单母线分段带旁路在正常运行时，系统以单母线分段方式运行，旁路母线不带电。
如果正常运行的某回路断路器需退出运行进行检修，闭合旁路断路器，使旁路母线带电，合上欲检修回路旁路隔离开关，则该线路断路器可退出运行，进行检修。
电气主接线的基本要求和设计原则
电气主接线的基本要求和设计原则电气主接线是由高压电器通过连接线，按其功能要求组成接受和分配电能的电路，成为传输强电流、高电压的网络，故又称为一次接线或电气主系统。
标签：主接线；要求；原则1 对电气主接线的基本要求1.1 可靠性供电可靠性是电力生产和分配的首要要求，停电会对国民经济各部门带来巨大的损失，往往比少发电能的损失大几十倍，导致产品报废、设备损坏、人身伤亡等。
因此，主接线的接线形式必须保证供电可靠。
因事故被迫中断供电的机会越小，影响范围越小，停电时间越短，主接线的可靠程度就越高。
研究主接线可靠性应注意的问题如下：（1）考虑变电所在电力系统中的地位和作用。
变电所是电力系统的重要组成部分，其可靠性应与系统要求相适应。
（2）变电所接入电力系统的方式。
现代化的变电所都接入电力系统运行。
其接入方式的选择与容量大小、电压等级、负荷性质以及地理位置和输送电能距离等因素有关。
（3）变电所的运行方式及负荷性质。
电能生产的特点是发电、变电、输电、用电同一时刻完成。
而负荷类、类、的性质按其重要性又有类之分。
当变电所设备利用率较高，年利用小时数在以上，主要供应类、类负荷用电时，必须采用供电较为可靠的接線形式。
（4）设备的可靠程度直接影响着主接线的可靠性。
电气主接线是由电气设备相互连接而组成的，电气设备本身的质量及可靠程度直接影响着主接线的可靠性。
因此，主接线设计必须同时考虑一次设备和二次设备的故障率及其对供电的影响。
随着电力工业的不断发展，大容量机组及新型设备投运、自动装置和先进技术的使用，都有利于提高主接线的可靠性，但不等于设备及其自动化元件使用得越多、越新、接线越复杂就越可靠。
相反，不必要的接线设备，使接线复杂、运行不便，将会导致主接线可靠性降低。
因此，电气主接线的可靠性是一次设备和二次设备在运行中可靠性的综合。
1.2 灵活性电气主接线应能适应各种运行状态，并能灵活地进行运行方式的转换。
不仅正常运行时能安全可靠地供电，而且在系统故障或电气设备检修及故障时，也能适应调度的要求，并能灵活、简便、迅速地倒换运行方式，使停电时间最短，影响范围最小。
发电厂电气部分学习知识点学习
.发电厂电气部分1】电气主接线一定知足靠谱性、灵巧性、经济性三项基本要求。
2】电流互感器的接线方式有：单相式、不完整星形接线、两相差接线、三相星形接线等四种。
3】电压互感器的接线方式有等四种单相电压互感器接线、V－V接线、一台三相五柱式接线、三台单相三绕组电压互感器接线。
4】电力系统中性点的接地方式分为三种直接接地、不接地和经消弧线圈接地。
5】对电气主接线的基本要求有哪些？基本形式有哪些？答：①保证必需的供电靠谱性；②保证电能质量；③拥有必定的灵巧性和方便性；④拥有必定的经济性。
基本形式：有汇流母线的接线形式分为单母线接线和双母线接线。
无汇流母线的分为桥形接线和单元接线。
6】、厂用电的接线原则及形式是什么？答：厂用电的接线原则：靠谱性、灵巧性和经济性。
厂用电接线的基本形式：⑴高压厂用母线的接线：单母线分段接线，且按炉分段。
⑵低压厂用母线的接线：①对大型发电厂，常采纳按炉分段原则；②对中小型发电厂，则依据实质厂用低压负荷大小和重要程度，一般全厂只分为二段或三段。
⑶全厂公用性负荷：①应依据负荷容量及对供电靠谱性要求，分别接在各段母线上，可是要适合集中。
②当公用负荷许多、容量较大时，可设置公用母线段，但对同样的 I类公用电动机不该所有接在同一母线上。
同一机炉的厂用电负荷接在同一段母线，便于运转管理和检修。
7】厂用变压器的选择？答：（1）额定电压。
厂用变压器的额定电压应依据厂用电系统的电压等级和电源引接处的电压确立变压器一、二次额定电压一定与引接电源电压和厂用网络电压一致。
2）工作变压器的台数和型式。
主要与高压厂用母线的段数有关，而母线的段数又与高压厂用母线电压等级有关。
3）变压器的容量。
一定知足厂用电机械从电源获取足够的功率。
4）厂用变压器的阻抗。
要求比一般电力变压器的阻抗大。
8】断路器的作用是什么？它的型号有哪些？答：高压断路器的作用：用来在正常状况下接通和断开各样负载电路，在故障状况下能自动快速地开断故障电流，实现自动重合闸的功能。
发电厂电气部分第四章习题解答
第四章电气主接线4—1 对电气主接线的基本要求是什么?答：对电气主接线的基本要求是：可靠性、灵活性和经济性.其中保证供电可靠是电气主接线最基本的要求。
灵活性包括：操作、调度、扩建的方便性。
经济性包括：节省一次投资，占地面积小，电能损耗少。
4-2 隔离开关与断路器的区别何在？对它们的操作程序应遵循哪些重要原则？答：断路器具有专用灭弧装置，可以开断或闭合负荷电流和开断短路电流,故用来作为接通和切断电路的控制电器.而隔离开关没有灭弧装置,其开合电流极小，只能用来做设备停用后退出工作时断开电路。
4—3 防止隔离开关误操作通常采用哪些措施？答：为了防止隔离开关误操作,除严格按照规章实行操作票制度外，还应在隔离开关和相应的断路器之间加装电磁闭锁和机械闭锁装置或电脑钥匙。
4-4 主母线和旁路母线各起什么作用?设置专用旁路断路器和以母联断路器或者分段断路器兼作旁路断路器，各有什么特点？检修出线断路器时,如何操作？答：主母线主要用来汇集电能和分配电能。
旁路母线主要用与配电装置检修短路器时不致中断回路而设计的。
设置旁路短路器极大的提高了可靠性。
而分段短路器兼旁路短路器的连接和母联短路器兼旁路断路器的接线,可以减少设备,节省投资。
当出线和短路器需要检修时，先合上旁路短路器，检查旁路母线是否完好,如果旁路母线有故障，旁路断路器在合上后会自动断开,就不能使用旁路母线。
如果旁路母线完好，旁路断路器在合上就不会断开,先合上出线的旁路隔离开关，然后断开出线的断路器，再断开两侧的隔离开关，有旁路短路器代替断路器工作，便可对短路器进行检修。
4-5 发电机—变压器单元接线中,在发电机和双绕作变压器之间通常不装设断路器，有何利弊？答：发电机和双绕组变压器之间通常不装设断路器，避免了由于额定电流或短路电流过大，使得在选择出口断路器时，受到制造条件或价格等原因造成的困难。
但是，变压器或者厂用变压器发生故障时,除了跳主变压器高压侧出口断路器外，还需跳发电机磁场开关，若磁场开关拒跳,则会出现严重的后果，而当发电机定子绕组本身发生故障时,若变压吕高压侧失灵跳闸，则造成发电机和主变压器严重损坏.并且发电机一旦故障跳闸，机组将面临厂用电中断的威胁。
简述变电所电气主接线的基本要求
单母线分段接线缺点：
任一出线的断路器检修时，该回路必须停止工作。
4、按负荷的性质不同分类？可分为哪几类？机械厂10KV备用电源何时投入？
答：一类最重要的电气设备，要求有两个独立电源供电
二类比较重要的电气设备可用两个独立电源供电的
12、简述裸导体的选择和校验方法。
答：（1）选择原则：一般按经济电流密度选导线截面；
按长期允许发热和短时发热来校验。
所选导线截面
（2）架空线： 满足长期发热要求；
不校验动稳定。
满足热稳定的最小截面Smin为： （mm2）
（3）硬母线选择：
材料：一般选铝母线；形状：一般选矩形；
截面：一是按经济电流密度选择；二是按长期工作电流选择
缺点：①母线或母线隔离开关检修或故障时，连接在母线上的所以进、出线都将停电。
②检修任一电源或线路的断路器时，该回路必须停电。
③当母线或母线隔离开关上发生短路以及断路器靠母线侧的绝缘套管损坏时，所以电源回路的断路器都将在继电保护作用下自动断开，造成全部停电。
单母线分段接线优点：可以提高供电的可靠性
（1）母线发生故障时，仅故障母线段停止工作，非故障段仍可继续工作
三类一般的，通常用一个电源供电
工作电源故障或者检修的时候，10KV备用电源投入
5、写出所选主变的型号，并解释各符号的含义？
答：如：S7—6300/110
S表示三相变压器；设计序号是7，容量为6300KVA，高压侧电压等级110KV
6、所选主变高压侧的电压等级是多少？为什么？
答：所选主变高压侧的电压等级为110KV；
是根据输送功率的大小和输送距离的远近，通过技术经济比较确定110KV是比较合理的。
电气主接线设计原则和程序
一、对电气主接线的基本要求一、对电气主接线的基本要求
一、对电气主接线的基本要求
定性分析和衡量主接线可靠性的评判标准
主接线可靠性的评判方法： 定性分析和定量计算（可靠性计算）。
1)断路器检修时，能否不影响供电。
定性分析和衡量主接线可靠性时,可从以下几方面考虑:
思考练习
思考练习
感谢各位的观看
单击此处添加副标题
本节结束！
汇报人姓名
01
操作的方便性 可以方便地停运断路器、母线及其二次设备进行检修，而不致影响电网的运行和对其它用户的供电。应尽可能的使操作步骤少，便于运行人员掌握，不易发生误操作。
01
扩建的方便性 能根据扩建的要求，方便地从初期接线过渡到远景接线：在不影响连续供电或停电时间最短的情况下，投入新机组、变压器或线路而不互相干扰，对一次设备和二次设备的改造为最少。
01
2.灵活性
一、对电气主接线的基本要求
一、对电气主接线的基本要求
经济性
(2) 占地面积小
主接线的形式影响配电装置的布置和电气总平面的格局，主接线方案应尽量节约配电装置占地和节省构架、导线、绝缘子及安装费用。在运输条件许可的地方，应采用三相变压器而不用三台单相变压器组。
(3)电能损耗小
我国的发电机单机容量大小的划分为：50MW以下的发电机组为小型机组；50~200MW的发电机组为中型机组；200MW以上的发电机组为大型机组。发电厂容量大小的划分为：总装机容量在100MW以下的发电厂为小型发电厂；总装机容量在100~250MW的发电厂为中型发电厂；总装机容量在250~1000MW的发电厂为大中型发电厂；总装机容量在1000MW以上的发电厂为大型发电厂。
电气主接线及设计 对电气主接线的基本要求主接线的基本接线形式
三、电气主接线的设计程序 1. 对原始资料分析
发电厂类型、设计容量、 单机容量及台数、最大负 荷利用小时数、可能的运 行方式 电力系统近远期规划、发电厂 或变电站在电力系统中的位置 和作用、本期工程与电力系统 的连接方式及各级电压中性点 接地方式等
（1）工程情况
（2）电力系统情况
（3）负荷情况 负荷的性质、地理位置、输电电压 等级、出线回路数、输送容量 （4）环境条件 当地的气温、湿度、覆冰、污秽、风向、
主要设备作用介绍： 汇流母线 汇集、传输、分配电能 断路器 具有灭弧装置 作用：接通或断开正常回路中的负荷或故障回路短路电流（简 述工作过程）---控制电器又是保护电器。每回路至少有一台。 隔离开关 没有灭弧装置，严禁用来接通或断开电路中的负 荷或短路电流（否则造成短路故障—误操作）。 作用：将停运的电器（如QF、W）与带电部分隔离或等电位 操作（简述工作过程）。起隔离电压的作用，属于隔离电器。 设置原则：断路器的电源侧设置；防止过电压入侵正在检修的 断路器，断路器的用户侧也设置。 隔离开关的 类型：按在主接线的位置 1）母线隔离开：与母线相连的隔离开关； 2）线路隔离开关：与线路相连的隔离开关； 3）接地开关：导电回路与地间的QS隔离开关（QE4）。
第二节 主接线的基本形式
• 单母线 单母线接线 • 单母线分段 • 单母线分段带旁路母线
有汇流母线 的接线形式
主 接 线
无汇流母线 的接线形式
双母线接线
• 桥型接线 • 角型接线
• 普通双母线 • 双母线分段 • 双母线分段带旁路母线 • 一台半（3／2）断路器 • 4／3接线 • 变压器母线组
• 单元接线
二、电气主接线设计的原则
原则——以设计任务书为依据，以国家经 济建设的方针、政策、技术规定、标准为 准绳，结合工程实际情况，在保证供电可 靠、调度灵活、满足各项技术要求的前提 下，兼顾运行、维护方便，尽可能的节省 投资，就近取材，力争设备元件和设计的 先进性，坚持可靠、先进、适用、经济、 美观的原则
对电气主接线的基本要求
电气主接线的比较与选择①对电气主接线的基本要求：可靠性、灵活性、经济性。
②500KV所承担的为一级负荷，对安全可靠性要求比较高。
在设计主接线时，主要是经济性和可靠性的矛盾，通常要在满足可靠性和灵活性的前提下做到经济合理性。
③双母线分段接线较多用于220kV配电装置，当进出线数为10~14回时，采用三分段（仅一组母线用断路器分段），15回及以上时，采用四分段（二组母线均用断路器分段）；同时在330～500kV 大容量配电装置中，出线为6回及以上时，一般也采用类似的双母线分段接线。
④随着我国电气设备制造水平的逐年提高，加上节约用地和工程经济性等方面的考虑，目前500KV变电站的电气主接线基本采用双母线单分段加上3/2接线方式。
⑤3/2接线优点: 1、有高度供电可靠性，每一回路有两台断路器供电,任一母线故障或检修，均不致停电；任一断路器检修也不引起停电；甚至于在两组母线同时故障(或一组母线检修另一组母线故障)的极端情况下，功率仍能继续输送。
一串中任何一台断路器退出或检修时，这种运行方式称为不完整串运行，此时仍不影响任何一个元件的运行。
2、运行调度灵活，正常运行时两组母线和所有断路器都投入工作,从而形成多环路供电方式。
3、倒闸操作方便，在检修母线或回路断路器时不必用隔离开关进行大量的倒闸操作，隔离开关只在检修时作为隔离带电设备使用，检修断路器时, 直接操作即可。
4、检修母线时, 二次回路不需要切换;5、对于完整串,任一开关或母线检修或故障均不影响运行,即使双母都故障,也可保证与系统最低限度连接。
⑥3/2接线的特点是运行可靠性和灵活性很高，运行方便、操作简单、调度和扩建也方便。
3/2接线时扩建的成本造价比双母分段时扩展的成本造价低。
线路比母线更重要, 一般采用线路C V T , 而不是母线PT。
电气主接线设计
2、双母线带旁路母线的接线 、 双母线可以带旁路母线，用旁路断路器替代检修中 的回路断路器工作，使该回路不致停电。 分为：设专用旁路断路器；旁路断路器兼作母联断 路器；母联断路器兼作旁路断路器。
WP WP
QFP
QFC
W1 W2
W1 W2
3、旁路母线设置的原则 、 110KV及以上高压配电装置中，需设置旁路母线， 110KV出线在6回及以上、220KV出线在4回及以上时， 宜采用带专用旁路断路器的旁路母线。 在出线回路数较少的情况下，也可为节省投资， 采用母联断路器或分段断路器与旁路断路器之间互相 兼用的带旁路母线的接线方式。 下列情况下，可不设置旁路设施：
第二节 主接线的基本接线形式
电气主接线基本接线形式和规律： 以电源和出线为主体。为便于电能的汇集和分配， 在进出线数较多时，采用母线作为中间环节，可使接 线简单和清晰，运行方便，有利于安装和扩建。无汇 流母线的接线使用电气设备较少，配电装置占地面积 较小，通常用于进出回路少，不再扩建和发展的发电 厂或变电站。 1.单母线接线 1.汇流母线 2.双母线接线 主接线的接线形式 1.桥形接线 2.无汇流母线 2.多角形接线 3.单元接线
无汇流母线的主接线 单元接线 发电机—双绕组变压器单元接线 发电机—三绕组变压器（或自耦变压器）单元接线 发电机—变压器扩大单元接线 发电机—变压器—线路组单元接线 桥型接线 内桥接线 外桥接线 多角型接线 三角型接线 四角型接线
六、单元接线
发电机—变压器单元 接线，是大型机组采用 的接线方式。 单元接线简单，开 关设备少，操作简便， 不设发电机电压级母线。 存在问题： (1)当主变压器或厂总变 压器发生故障时，除了 跳主变压器高压侧出口 断路器外，还需跳发电 机磁场开关。 (2)发电机定子绕组本身故障时，若变压器高压侧断路器失灵 拒跳，则只能通过失灵保护出口启动母差保护。 (3)发电机故障跳闸时，将失去厂用工作电源。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
对电气主接线的基本要求
电气主接线主要是指在发电厂、变电所、电力系统中，为满足预定的功率传送和运行等要求而设计的、表明高压电气设备之间相互连接关系的传送电能的电路。
电路中的高压电气设备包括发电机、变压器、母线、断路器、隔离刀闸、线路等。
它们的连接方式对供电可靠性、运行灵活性及经济合理性等起着决定性作用。
一般在研究主接线方案和运行方式时，为了清晰和方便，通常将三相电路图描绘成单线图。
在绘制主接线全图时，将互感器、避雷器、电容器、中性点设备以及载波通信用的通道加工元件（也称高频阻波器）等也表示出来。
对一个电厂而言，电气主接线在电厂设计时就根据机组容量、电厂规模及电厂在电力系统中的地位等，从供电的可靠性、运行的灵活性和方便性、经济性、发展和扩建的可能性等方面，经综合比较后确定。
它的接线方式能反映正常和事故情况下的供送电情况。
电气主接线又称电气一次接线图。
电气主接线应满足以下几点要求：
1）运行的可靠性：主接线系统应保证对用户供电的可靠性，特别是保证对重要负荷的供电。
2）运行的灵活性：主接线系统应能灵活地适应各种工作情况，特别是当一部分设备检修或工作情况发生变化时，能够通过倒换开关的运
行方式，做到调度灵活，不中断向用户的供电。
在扩建时应能很方便的从初期建设到最终接线。
3）主接线系统还应保证运行操作的方便以及在保证满足技术条件的要求下，做到经济合理，尽量减少占地面积，节省投资。
电气主接线图
电气主接线应满足下列基本要求：
①牵引变电所、铁路变电所电气主接应综合考虑电源进线情况（有无穿越通过）、负荷重要程度、主变压器容量和台数，以及进线和馈出线回路数量、断路器备用方式和电气设备特点等条件确定，并具有相应的安全可靠性、运行灵活和经济性。
②具有一级电力负荷的牵引变电所，向运输生产、安全环卫等一级电力负荷供电的铁路变电所，城市轨道交通降压变电所（见电力负荷、电力牵引负荷）应有两回路相互独立的电源进线，每路电源进线应能
保证对全部负荷的供电。
没有一级电力负荷的铁路变、配电所，应有一回路可靠的进线电源，有条件时宜设置两回路进线电源。
③主变压器的台数和容量能满足规划期间供电负荷的需要，并能满足当变压器故障或检修时供电负荷的需要。
在三相交流牵引变电所和铁路变电所中，当出现三级电压且中压或低压侧负荷超过变压器额定容量的15%时，通常应彩三绕组变压器为主变压器。
④按电力系统无功功率就地平衡的要求，交流牵引变电所和铁路变、配电所需分层次装设并联电容补偿设备与相应主接线配电单元。
为改善注入电力统的谐波含量，交流牵引变电所牵引电压侧母线，还需要考虑接入无功、谐波综合并联补偿装置回路（见并联综合补偿装置）。
对于直流制干线电气化铁路，为减轻直流12相脉动电压牵引网负荷对沿线平行通信线路的干扰影响，需在牵引变电所直流正、负母线间设置550 Hz、650Hz等谐波的并联滤波回路。
⑤电源进（出）线电压等级及其回路数、断路器备用方式和检修周期，对电气主接线形式的选择有重大影响。
当交、直流牵引变电所35 kV～220 kV电压的电源进线为两回路时，宜采用双T形分支接线或桥形接线的主接线，当进（出）线不超过四回路及以上时，可采用单母线或分段单母线的主接线；进（出）线为四回路及以上时，宜采用带旁路母线的分段单线线主接线。
对于有两路电源并联运行的6kV～10 kV 铁路地区变、配电所，宜采用带断路器分段的单母线接线；电源进线为一主一备时，分段开关可采用隔离开关。
无地方电源的铁路（站、段）发电所，装机容量一般在2 000 kV·A以下，额定电压定为400
V或6.3 kV，其电气主接线宜采用单母线或隔离开关分段的单母线接线。
⑥交、直流牵引变电所牵引负荷侧电气接线形式，应根据主变压器类型（单相、三相或其他）及数量、断路器或直流快速开关类型和备用方式、馈线数目和线路的年运输量或者客流量因素确定。
一般宜采用单母线分段的接线，当馈线数在四回路以上时，应采用单母线分段带旁路母线的接线。
综上所述，本文已为讲解电气主接线的基本内容以及要求，相信大家对电气主接线的认识越来越深入，希望本文能对各位读者有比较大的参考价值。
