液晶显wenku.baidu.com器的分类
液晶显示的分类方法有很多种,通常可 按其显示方式分为段式、字符式、点阵式 等。除了黑白显示外,液晶显示器还有多 灰度有彩色显示等。如果根据驱动方式来 分,可以分为静态驱动(Static)、单纯矩 阵驱动(Simple Matrix)和主动矩阵驱动 (Active Matrix)三种。据显示内容可分为 1行16个字、2行16个字、2行20个字等。 巧的诸多优点在袖珍式仪表和低功耗应用 系统中得到越来越来广泛的应用。
本设计采取的模块
本设计采取的字符型液晶模块是一种常用5*7 点阵图形、2行16个字来显示字符的液晶显示 器LCD1602,如图所示。 每位之间有一个点 距的间隔,每行之间也有间隔起到了字符间距 和行间距的作用,该模块还配有3个按键,可 设置温度控制值。
引脚接口说明: 第1脚:VSS为地电源。 第2脚:VDD接5V正电源。 第3脚:VL为液晶显示器对比度调整端,接正电源时对比度最弱,接地时对 比度最高,对比度过高时会产生“鬼影”,使用时可以通过一个10K的电位器 调整对比度。 第4脚:RS为寄存器选择,高电平时选择数据寄存器、低电平时选择指令 寄存器。 第5脚:R/W为读写信号线,高电平时进行读操作,低电平时进行写操作。 当RS和R/W共同为低电平时可以写入指令或者显示地址,当RS为低电平 R/W为高电平时可以读忙信号,当RS为高电平R/W为低电平时可以写入数 据。 第6脚:E端为使能端,当E端由高电平跳变成低电平时,液晶模块执行命 令。 第7~14脚:D0~D7为8位双向数据线。 第15脚:背光源正极。 第16脚:背光源负极。
THE END
液晶显示屏功能介绍
液晶显示屏以其微功耗、体积小、 显示内容丰富、显示质量高、超薄轻 晶显示等优点。液晶显示的原理是利 用液晶的物理特性,通过电压对其显 示区域进行控制,有电就有显示,这 样即可以显示出图形。液晶显示器具 有厚度薄、适用于大规模集成电路直 接驱动、易于实现全彩色显示的特点 ,目前已经被广泛应用在便携式电脑 、数字摄像机、PDA移动通信工具等 众多领域。

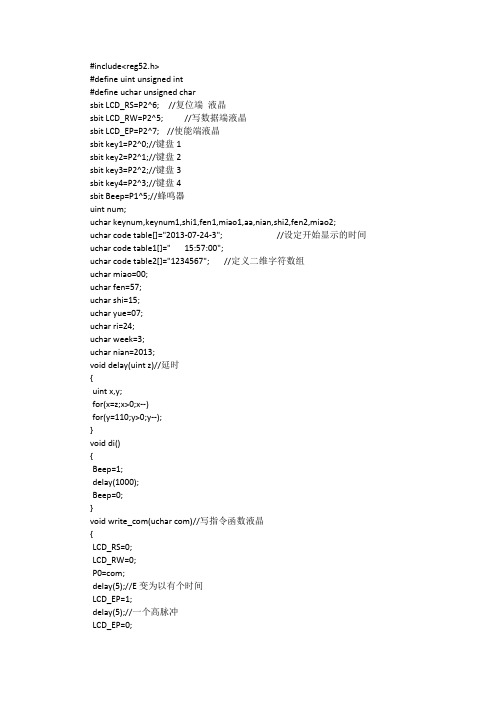

液晶屏LCD1602和单片机的接口
要使液晶屏正常工作,首先要让它接上外部的供电电 源,我们把VSS接地,VDD和VEE接5V的正电源。 让RS、RW、E分别接上单片机的P2.0、P2.1和P2.2 ,让单片机控制数据写入液晶屏中。单片机的P0.0— P0.7分别接上液晶屏的D0—D7引脚,进行数据的传输 ,液晶屏就可以显示单片机所发送过来的数据了。
