第2章_建筑设备安装识图与施工(给排水识图)
建筑设备安装识图与施工(给排水范例图纸)课件
安装排水设备
根据图纸要求，安装排水设备，如排水管道 、污水泵等。
调试与验收
完成安装后，进行调试和验收，确保设备正 常运行、符合设计要求。
施工后的检查与调试
检查
检查管道连接是否牢固，有无漏 水现象，设备运行是否正常等。
调试
对设备进行调试，调整设备参数 ，确保设备运行效率最佳。
验收
组织相关人员进行验收，确保给 排水设备安装符合设计要求和质
图纸三：给排水详图
总结词
该图纸为给排水详图，主要展示了给排水管道的详细构造和施工方法。
详细描述
该图纸为给排水详图，详细表达了给排水管道的构造和施工方法。图纸中标注了各部分的具体构造信 息，包括管材、连接方式、支架制作等，同时还提供了相关附件的详细安装步骤和方法。该图纸对于 施工人员了解给排水管道的具体构造和施工方法具有重要作用，有助于保证施工质量。
03
给排水范例图纸解读
图纸一：给排水施工图
要点一
总结词
该图纸为给排水施工图，主要展示了给排水管道的平 面布置和安装位置，以及各类附件的安装高度等信息 。
要点二
详细描述
该图纸为给排水施工图，主要表达了建筑内部的给排 水管道系统，包括引入管、水平干管、立管、支管及 附件等。图纸中标注了各部分的位置、规格、标高、 坡度等详细信息，同时提供了相关附件的安装信息， 如水表、阀门、管件等。该图纸对于施工人员了解整 个给排水系统的布置和安装方式具有重要作用。
工程实例二：商业大厦给排水设备安装
总结词
商业大厦给排水设备安装工程是一个相对复杂的项目 ，除了要满足日常的给排水需求外，还需考虑商业用 途和安全问题。
详细描述
在商业大厦给排水设备安装中，除了基本的给水、排 水管道的铺设外，还需考虑商业区域的特殊需求，如 餐饮、洗浴等。因此，在材料的选择上会更加严格， 如不锈钢、铜等耐腐蚀、易清洁的材料。同时，还需 安装相应的消防设备，如消防栓、喷淋系统等，确保 商业大厦的安全。此外，由于商业大厦的面积较大， 还需进行合理的管道布局和支架安装，以减少噪音和 震动。
建筑设备安装工艺与识图第2版(2024)
采暖系统
包括锅炉、散热器、地暖等设 备，用于冬季供暖。
2024/1/30
19
图纸识别技巧分享
熟悉图纸符号
掌握各种设备、管道、阀门等的图纸符号， 以便准确识别。
识别系统图例
熟悉各种系统的图例，如空调系统、通风系 统等。
2024/1/30
了解图纸比例
注意图纸上的比例尺，以便正确估算实际尺 寸。
细节观察
设计方案探讨
在设计综合布线系统时，需要考虑建筑物的结构、功能需求、传输介质选择等因素，制定合理的布线方案和施工 图纸。
2024/1/30
31
调试运行和维护保养知识普及
调试运行流程
智能建筑设备安装完成后，需要进行调试运行，包括设备单机调试、系统联动调试等，确保设备正常 运行并满足设计要求。
维护保养知识
灭火器的使用方法
掌握灭火器的正确使用方 法，包括拔下保险销、对 准火源根部喷射等步骤。
其他灭火器材介绍
了解其他灭火器材，如灭 火毯、灭火沙等，并掌握 其使用方法。
26
应急疏散预案制定和演练组织实施
应急疏散预案的制定
根据建筑结构和人员分布情况，制定 合理的应急疏散预案，明确疏散路线 、安全出口等。
演练组织实施
注意图纸上的细节标注，如管道走向、设备 位置等。
20
管道布局优化策略探讨
管道短直原则
尽量缩短管道长度，减少弯头，以降 低阻力损失。
坡度合理设置
确保管道坡度符合设计要求，以便于 排水和放气。
2024/1/30
支架间距适中
合理设置管道支架间距，确保管道稳 定性和安全性。
便于维修原则
考虑后期维修方便，适当预留检修空 间和通道。
第2章 室外给排水
2.3 室外给排水系统识图及施工
2.3.1 室外给排水施工图识图
室外给排水工程图主要有平面图、断面图和节点图三 种图样。 1.室外给水排水平面图 室外给水排水平面图表示室外给水排水管道的平面布 置情况。 某室外给排水平面图如图2-5所示。图中表示了三种 管道：给水管道、污水排水管道和雨水排水管道。
科学出版社
2.2 室外排水
（3）金属管 常用的金属管有铸铁管和钢管。室外重力流排水管道 一般很少采用金属管，只有当排水管道承受高内压、 高外压或对渗漏要求特别高的地方，如排水泵站的进 出水管、穿越铁路、河道的倒虹管或靠近给水管道和 房屋基础时，才采用金属管。在地震烈度大于8度或 地下水位高，流砂严重的地区也采用金属管。 金属管质地坚固，抗压、抗震、抗渗性能好；内壁光 滑，水流阻力小；管子每节长度大，接头少。但价格 昂贵，钢管抵抗酸碱腐蚀及地下水侵蚀的能力差。因 此，在采用钢管时必须涂刷耐腐蚀的涂料并注意绝缘。
科学出版社
2.2 室外排水
图2-1 城市污水排水系统总平面示意
科学出版社
2.2 室外排水
3．污水泵站及压力管道 污水一般以重力流排除，但往往由于受地形条件限制， 需要设置污水泵站，可分为局部泵站、中途泵站和总 泵站等。从泵站输送污水至高地重力流管道或至污水 厂的承压管道称为压力管道。 4．污水处理厂 污水处理厂是处理和利用污水及污泥的一系列工艺构 筑物与附属构筑物的综合体。在城市中常称污水处理 厂，在工厂中常称废水处理站。城市污水处理厂一般 设置在城市河流的下游地段，并与居民区或城市边界 保持一定的卫生防护距离。
科学出版社
2.3 室外给排水系统识图及施工
图2-5 某室外给排水平面图及图例
科学出版社
2.3 室外给排水系统识图及施工
建筑设备安装与识图水
1.1 建筑给水排水系统基础知识
图1-15
安全泄压阀安装示意图
1.1 建筑给水排水系统基础知识
(7)疏水阀：疏水阀是用于蒸汽加热设备、蒸汽管网和凝结水回收 系统的一种阀门，见图1-16。
图1-16
疏水阀
1.1 建筑给水排水系统基础知识
(8)水位控制阀：它是一种自动控制水箱、水塔液面高度 的水力控制阀。
(4)槽钢：槽钢是截面为凹槽形的长条钢材，分为普通槽钢和轻型 槽钢两种，其中常用普通槽钢。 1.1.5 常用管道连接技术 1.焊接连接
1.1 建筑给水排水系统基础知识
图1-21
“V”形坡口示意图
2.螺纹连接
1.1 建筑给水排水系统基础知识
螺纹连接即将管端加工的外螺纹和管件的内螺纹紧密连接。 3.法兰连接 法兰连接就是把两个管道、管件或器材，先各自固定在一个法兰 盘上，两个法兰盘之间加上法兰垫，用螺栓紧固在一起，完成管 道连接，如图1⁃22所示。
配套的铜质管件，连接快捷方便，但价格较高，主要用于星级宾 馆的室内热水供应系统。 (3)铝塑复合管：铝塑复合管是以焊接铝管为中间层，内外层均为 聚乙烯塑料管道，广泛用于民用建筑室内冷热水、空调水、采暖 系统及室内煤气、天燃气管道系统。 铜塑复合管和铝塑复合管一般采用卡套式连接。
1.1 建筑给水排水系统基础知识
图1-9
闸阀
1.1 建筑给水排水系统基础知识
图1-10
截止阀
1.1 建筑给水排水系统基础知识
图1-11
止回阀
(3)止回阀：止回阀是指依靠介质本身流动而自动开、闭阀瓣的阀
1.1 建筑给水排水系统基础知识
门，见图1-11，用来防止介质倒流，又称逆止阀、单向阀、逆流阀 和背压阀，其安装示意图见图1-12。 1)消声式止回阀：消声式止回阀主要由阀体、阀座、导流体、阀 瓣、轴承及弹簧等主要零件组成，内部流道采用流线型设计，压 力损失极小。
第2章-建筑设备安装识图与施工(给排水识图)
2.2 给排水专业施工图识图准备
2. 图例 给排水工程的图例一般都比较形象和简单，本教材所提供的某综合楼给排水工程施工图亦然，不 过初学者还是会觉得陌生，需要进行一段时间的强行记忆，但是在联系实物形状后，就能融会贯 通，遇见陌生的图例时也能进行推测，迅速接受。例如: 热水管道是在粗实线中缀以字母“Ｒ”， 即为“热”的汉语拼音的辅音字母；蹲便器的图例就是一幅蹲便器的简略平面图。详见水施-02。
2.3.1 生活给水系统施工图识图准备 我们从本教材所提供范例的某综合楼整体情况开始
分析, 掌握整个建筑的特点, 然后熟读设计说明中 的相关叙述, 做好生活给水系统的识图准备。
1. 建筑整体情况分析
(1)
本楼位于某城市, 楼高49.8m, 共14层。
本楼处于城市, 采用城市市政给水管网作为取水点； 楼层高, 要求生活给水系统必须具有足够的压力,
❖ 当我们最初浏览本教材所提供的某综合楼给排水工程施工图的生活给水系统图 时，会发现位于本图下方的一块区域内容比较简单，且相对独立，所注标高均 为负数，这就是生活给水系统在负一层的内容。
❖ 1. 系统图中负一层内容的识图。 ❖ (1) 图2.2右侧，水管从室外给水管网(水源来自市政自来水管网)接入，穿行
才能使水能上至建筑屋顶层, 建筑设备安装识图与施工 第2章 给排水专业识图
同时为了各用水点压
2.3 生活给水系统施工图识图
2. 生活给水系统设计说明回顾 翻阅水施-01的第一张图，(四)管道系统：1.生活给水系统。
❖ 1. 生活给水系统 ❖ 1) 供给办公楼的市政给水管网压力约为0.3MPa。 ❖ 2) 本工程最高日用水量为283m3，最大时用水量为24.5 m3。 ❖ 3) 给水系统分区：本工程给水系统分为高、低两区。-1F~2F为低区，由市政给水管…… ❖ 4) 办公楼消防水池、消防泵站、生活泵站均设置在地下层，按照国家规范要求，生活水
给排水识图教程ppt课件
6
（2）管道代号
管道图中，若有多种管道，应在管线的中间注上规 定的字母符号以区别各种不同的管路。常见的管道代号 有：
一般给水管
S
S
一般排水管
X
X
热水管
特点：供水方式简单，造价低，维修管理容易，能充 分利用外网水压节省能耗。建筑内部无储备水量，一旦外 网停水时内部立即断水，供水可靠性不高。
28
阀门
直接给水方式
29
2、设水箱的给水方式
在建筑物顶部设水箱，当外网水压稳定时向水箱和用 户供水，当管网水压不足时或用水高峰时，则可由水箱项 建筑内部给水系统供水。适用于室外给水管网供水压力周 期性不足的情况。
特点：当室外给水管网水压偏高或不稳定时，为保证 室内给水系统的良好工况或满足稳压供水的要求，可采用 设水箱的给水方式。室外管网直接将水输入水箱，由水箱 项建筑内部给水系统供水。
30
阀门
阀门
(a)
(b)
设水箱的给水方式
31
3、设水泵的给水方式
设水泵的给水方式宜在室外给水管网的水压经常不足时 采用。

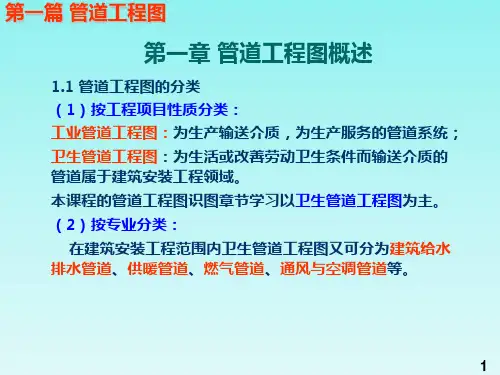

在建筑安装工程范围内卫生管道工程图又可分为建筑给水 排水管道、供暖管道、燃气管道、通风与空调管道等。
1
第一章 管道工程图概述
（3）按图形和作用分类： 1、基本图纸：图纸目录、设计施工说明、设备材料清单、工艺 流程图、平面图、轴测图、立（剖）面图等。 2、详图：大样图、节点详图和标准图等。 1）图纸目录：便于查阅和保管，将一个项目工程的施工图纸按 一定的名称和顺序归纳整理编排而成。通过图纸目录，可知道该 项目整套专业图的图别、图名及其数量等。 2）设计施工说明：设计人员在图样上无法表明而又必须要建设 单位和施工单位知道的一些技术和质量的要求，一般以文字的形 式加以说明。其内容包括工程设计的主要技术数据，施工验收要 求以及特殊注意事项。
建筑设备安装识图与施工(给排水识图) 02
图2.3 生活给水系统在负一层平面图的内容
建筑设备安装识图与施工 第2章 给排水专业识图
2.3 生活给水系统施工图识图
知识拓展：为何水池池壁不得凿洞？
v 1. 系统图中负一层内容的识图。 v (1) 图2.2右侧，水管从室外给水管网(水源来自市政自来水管网)接入，穿行
在室外地坪下，注意：此时水管的标高-1.5m是相对于楼内一层的楼面标高 ±0.00m，并非处于室外地坪下1.5m处。 v (2) 水管(管径DN150)穿越室外阀门井，井内设置同等管径的闸阀。在建筑物 9轴墙穿入室内。经浮球阀，进入吸水池。 v (3) 2台生活泵由吸水池中吸水，增压将水经水泵水管连接的大小头、柔性接 头、消声止回阀、闸阀等管件送至DN150水管当中，2台泵的2根DN150的水管汇 集为1根DN150的水管，是因为2台生活泵是一用一备的，所以不会出现2台水泵 同时运行的情况。这一点我们可以回阅水施-02中的设备表中的S3，备注中清 晰地说明了2台生活水泵一用一备。
v (4) 在1-3层层平面图(水施-04~水施-06)中都在9轴和B轴交点处能找到JL-12立管。
图2.5 生活给水系统图右侧圆圈内容图
2.6 生活给水系统图左侧圆圈内容
建筑设备安装识图与施工 第2章 给排水专业识图
2.3 生活给水系统施工图识图
2. 左侧圆圈在系统图中内容的识图 (1) 图2.6所示的系统图内容，就是在生活给水系统的设计说明中所叙述的：“ -1F~2F为低区，由市政给水管网供水”。 (2) 对于这部分内容，我们采用前述识读图2.3时所用的方法，就能很快读懂 这部分内容；不过，这部分内容在管道的走向和设置上，比图2.3的内容复杂一些， DN50横管在-1.500m的高度从阀门井穿越E轴墙进入地下室后，先后分为三根立 管：JL-2、JL-3、JL-13。 (3) JL-2立管上行相继穿越一楼、二楼地面，每层分别接一支支管。 (4) JL-3立管上行相继穿越一楼、二楼地面，每层分别接一支支管；在 8.400m楼板下(二层顶部)、8.000m的高度横行至1/3轴墙下垂再接了一系列的配水 点。 (5) JL-13立管上行穿越一楼地面，左右分支分别接了一系列的配水点。 同样，我们下一步还是要在平面图上来印证我们对系统图这部分认识，并且还 将在平面图的识读当中获取更多的信息和要求。
建筑设备安装与识图
建筑设备安装与识图建筑设备安装是建筑工程中的一个重要环节，涉及到建筑物内各种设备的安装及其相应的管道等建筑工程细节。
同时，对于建筑设备安装来说，识图也是非常重要的一项技能。
本文旨在介绍建筑设备安装与识图的相关知识和技巧。
一、建筑设备安装建筑设备安装是指在建筑物内安装各种通风、空调、供暖、给水、排水等系统设备的过程。
这些设备的安装需要严格按照相关的图纸和设计要求进行。
在进行设备安装之前，施工人员需要对图纸进行仔细研究和分析，了解设备的具体位置、连接方式以及与其他设备的关系，从而进行合理的安装。
在进行建筑设备安装时，施工人员首先需要了解每个设备的特点和功能，包括设备的尺寸、材质、工作原理等。
同时，还需要了解设备的安装位置，确定设备的布置方式以及与其他设备的配合关系。
其次，施工人员需要根据设备的特点和设计要求确定设备的连接方式，包括管道的走向、支撑方式以及连接件的选择等。
这涉及到对各种管材、管件、阀门等的认识和使用。
最后，施工人员需要对设备的安装过程进行严格的质量控制，确保设备的安装准确、牢固，并且符合相关的施工标准和规范。
二、建筑设备识图建筑设备识图是指通过对相关图纸的仔细观察和分析，了解设备的安装位置、连接方式以及与其他设备之间的关系。
在进行设备识图之前，需要对建筑设备的图例、符号等进行了解。
在进行设备识图时，施工人员需要注意以下几点：1. 仔细观察图纸上的各种标记和符号，包括设备的图例、尺寸标记、管道走向等。
同时，还需要对不同设备的符号进行了解和识别，以确保对设备的安装位置和连接方式能够准确理解。
2. 分析设备的布局和连接关系，根据图纸中的线路走向和连接点的位置，确定设备之间的连接方式和管道布置。
3. 对于较为复杂的设备系统，可以使用CAD等辅助软件进行图纸的三维模拟和分析，以更好地理解设备的空间布局和管道连接，从而保证设备的安装质量和效果。
4. 在进行设备安装之前，需要对图纸上的标注和要求进行细致的检查，确保没有遗漏或错误的信息。
学习情境二_给排水工程之识图与施工
离。排出管在检查井内通常采用管顶平接。
➢
查明给排水干管、立管、支管的平面位置与走向、
管径尺寸及立管编号。从平面图上可清楚地查明是明装
还是暗装，以确定施工方法。
2020/4/5
➢
消防给水管道要查明消火栓的布置、口径大小及消
防箱的形式与位置，消火栓一般装在消防箱内。消防箱
底距地面1.10m，有明装、暗装和单门、双门之分，识
比例同总平面图 建筑及附属设施—中或细线条 管道设备—粗实、虚、点画线等
2020/4/5
2020/4/5
室外给水和排水管道纵断面图
横竖两种不同的比例 压力管—粗实线绘制 重力管—粗实线双线绘制 地面、检查井等—中实线绘制 设计数据
2020/4/5
2020/4/5
2020/4/5
第二节 给排水工程施工工艺
2020/4/5
1. 室内给排水管道的图示方法与标注
• 欲省略的管道在适当位置用“S”断开，以示省略。 • 用DN表示管径（公称直径），以“mm”为单位，且一般
不予注写。 • 有关管道连接件及配件（如短接、活接头、堵头等）在图
中均不标注，弯头、三通等仅表示相应管子的直径。
2020/4/5
五、室内给排水施工图的识读
水箱的形状，有圆形、方形和矩形，也可根据需要 设计成其他任意形状。
水箱的材料采用金属（如钢板焊制，但需作防腐处 理。有条件时也可用不锈钢板焊制）或非金属（如塑料、 玻璃钢及钢筋混凝土等，较耐腐蚀性，在木材多处亦可采 用木材）。
2020/4/5
（2）水箱的配管 ①进水管
2020/4/5
图 2.22 水箱附件示意图
（）层，地上为（）层。 若为住宅，该住宅为几单元？每单元有几户？每户何套型？
给排水、暖通电气、管道、空调识图与施工工艺(建筑设备(精)
给排水、暖通电气、管道、空调识图与施工工艺(建筑设备(精)一、给排水1. 给排水基础知识在建筑中，给排水系统是非常重要的基础设施，它是指有关建筑物内的水的供应、排除和处理系统。
在给排水系统的设计中，应充分考虑实际使用的情况，如人流、物流、疏散、安全等因素，以确保给排水系统的可靠性和可用性。
2. 给水系统在建筑的给水系统中，要注意以下三个方面：•供水压力：一般要求水压不低于0.2Mpa，以保证水能够顺畅流动。
•水质：为了保证供水质量，在供水系统中要安装过滤器等处理设备。
•设计流量：水管的直径、材料、厚度等要根据设计流量来确定。
3. 排水系统在建筑的排水系统中，要注意以下三个方面：•排水管道的设置：将设备的排水口、污水管道、地漏等连通，将污水管道引出建筑物，再进行处理。
•排水管道的设计：排水管道的设计要考虑到水流的速度、压力和流量等因素，以保证管道顺畅。
•消声器的设置：为了减少污水管道传递的噪声，需加装消声器。
二、暖通电气1. 暖通基础知识暖通系统是指暖气、通风、空调等设施的总和，为建筑提供室内环境舒适度，促进空气流通和清洁，同时满足建筑的节能要求。
2. 暖通设备在暖通设备选择上，要考虑建筑的类型、面积、用途和环境等因素，分别选择相应的设备，如：•锅炉：适用于高层建筑和大型建筑，能够提供稳定、充足的热水供应。
•热泵：适用于多样化的建筑类型，可提高供热效率和节能。
•稳定性热收缩：适用于大型商业体、酒店等，能够同时满足通风和空调的需要。
3. 电气系统在建筑中，电气系统是必不可少的系统。
电气系统包括供电系统、照明系统、通讯系统、智能控制系统等。
为了保证电气系统的正常运行，应选择质量可靠、操作简单的设备，并充分考虑安全和可靠性。
三、管道1. 管道基础知识在建筑管道的设计中，需要注意以下因素：•管道的材料：管道的材料应根据需要选择相应的材料，如钢管、铜管、铸铁管、塑料管等。
•管道的直径：管道直径应根据需要设计，包括流量、水流速度、管道长度等因素。
建筑给水排水工程识图(2024)
给水系统的组成
包括引入管、水表节点、给水管道、配水装置和用水设备 等。
给水方式
根据建筑物的性质、高度、配水点的布置情况以及室外给 水管网的压力和水量等因素确定，如直接给水方式、设水 箱的给水方式、设水泵的给水方式等。
给水管材与附件
常用的给水管材有钢管、铸铁管、塑料管等，附件包括阀 门、水表、水龙头等。
少水垢的产生。
消毒设备
03
通过物理或化学方法杀灭水中的细菌、病毒等微生物，保证水
质安全，常见类型有紫外线消毒器、臭氧发生器等。
18
05
2024/1/26
建筑给水排水系统安装与调试的识图
19
给水系统安装与调试的识图
给水管网布置图
包括进水管、干管、支管等管 道的走向、管径、标高、连接
方式等。
2024/1/26
包括管道编号、管径、管道坡度、标高、 管道材质等。
阀门标注
包括阀门类型、规格型号、公称压力、公 称通径等。
设备标注
包括设备名称、规格型号、安装位置、标 高、重量等。
常用符号
如水流方向箭头、管道连接符号、阀门图 形符号等。
10
2024/1/26
03
给水排水管道及配件的识图
11
给水管道及配件的识图
给水管道Байду номын сангаас
识别给水管道的材质（如钢管、铸铁 管、塑料管等）、管径、连接方式等 ，并理解其在建筑给水系统中的作用 。
给水配件
识别各种给水配件（如水龙头、阀门 、水表等）的型号、规格和安装位置 ，理解其在给水系统中的作用和原理 。
管道布置
理解建筑内部给水管道的布置原则， 如干管、立管、支管的走向和位置， 以及管道与墙体、楼板等建筑构件的 关系。
建筑设备安装识图与施工工艺
观.
B.缺点:不能承受太高的温度和压力.
二.辐射板:自习
三.暖风机.
A.组成:通风机、电动机和空气加热器组成的联合机组。
B.特点:适用于耗热量较大的场合.如课本所列.
四.散热器的安装.
A.散热器一般安装在外墙的窗台下,这样,沿着散热器上升的对流 气流能阻止和改善从玻璃窗下降的冷气流.
B.按供暖系统所使用的介质种类分:
(1)热水供暖系统 (2)蒸汽供暖系统 (3)热风供暖系统 C.按供暖系统散热器连接的供回水立管分为: (1)单管系统 (2)双管系统
第二节 室内供暖系统的系统型式
一.机械循环热水供暖系统的系统型式 (一)垂直式系统. 1.上供下回式系统. 2.下供下回式双管系统. 3.中供式系统. 4.下供上回式(倒流式系统). 5.混合式系统. 6.同程式系统与异程式系统. (二).水平式系统. 1.顺流串联式. 2.跨越式.
水管的特点列表如下 :
a. PVC-U 抗腐蚀力强，易于粘合，价廉，质地坚硬。
b. HDPE 韧性好，较好的疲劳强度，耐温度性能较好；质轻，可
挠性
c.
和抗冲性能好。
d. C. PP-R 耐温性好,在同等压力和介质温度的条件下，管壁最厚。
2.塑料排水管：硬聚氯乙烯管 用于生活污水和生产污水系数大,需设置伸缩补偿装置来解决。 (2)刚度小,平直性差,需加密管卡、支架、吊架来解决。 (3)耐热性差,软化温度低,需限制排水温度,限制使用场
(三)高层建筑热水供暖系统的系统型式. 1.分层式系统. 2.水平双线式. 3.单双管混合式系统. 二.蒸汽供暖系统的系统型式. (一)低压蒸汽供暖系统的系统型式 1.双管上供下回式系统. 2.双管下供下回式系统. (二)高压蒸汽供暖系统的系统型式. 1.上供上回式系统. 2.上供下回式系统. 3.单管串联式系统.
给排水识图(共8张PPT)
（二）系统图的识读
在给水的系统图上不画出卫生器，只用图例符号画出水龙头、 淋浴器喷头、冲水水箱等。在排水的系统图上，也画不出主要 卫生器具，只画出卫生器具下的存水弯或排水支管。识读系统 图时要重点掌握下列两点：
1、查明各部分给水管的空间走向、标高、ຫໍສະໝຸດ 径尺寸及其 变化情况、阀门的设置位置。
2、查明各部分排水管道的空间走向、管路分支情况、管径 尺寸及其变化，查明横管坡度、管道各部分标高、存水弯形式、 清通设备的设置情况。
42、水给表水、引阀入门管、管清污扫水径口 排用等出附管公件的称的位位置直置、径。名称标与注管径，；一段管子的管径一般标注在该管子的两头，而中间不再标注， （坡三度） 符管号道可标即高在“、管坡子标度的两、上管方头径或带的下标方中注，间其箭”头。所指如的图一端：是管子的低端，一般表示为。
坡（度二符 ）号系可统标图在的管识子读的上方或下方，其箭头所指的一端是管子的低端，一般表示为。 平表面示图 给表排示水建系筑统物的各空层间给位排置水以管及道各与层设间备、的前平后面左布右置间。的关系。 （ 4、四水）表详、图阀门、清扫口等附件的位置。 二 室内给排水工程施工图识读
第3页，共8页。
（三）管道标高、坡度、管径的标注
坡度符号可标在管子的上方或下方，其箭头所指的一端是管子的低端，一般表示为。
二3、室给内排给水排干水、工立1程、、施支工标管图的高识位读置，管径与立管编号； 3在（（二、排二二室给水 ） ）内排的平系管给水系面统道排干统图图在道水、图的系工立常上识统管程、，读图指施支道也上工管管画的的图的不表中识位标出示读置心主高，要处管符卫径的生号与器相立一具管对，般编只于号在画；±出一卫0段.生0器管0具0子的下的的高存起度水弯点；或或对排水终于支点排管。，水标管高道数常字指对管于内采底暖的、相给对水标、高燃。气标管高 给2、水给、水排引水入系以管统、米图污应为水分排单别出绘位管制的。，位在置系、统名图称上与要管标径明；各立管编号、管段直径、管道标高、坡度等。 2、坡度 （3、一给）排平水面干图、的立识、读支管的位置，管径与立管编号；
建筑设备安装工程识图与施工工艺
管道工程识图基础知识
三、管道工程图
单线图：次要管道。
卫生洁具
洁具排水管（常设有存水弯）
排水横管
排水立管
排出管
检查井
（1）平面图识图时应掌握的主要内容和注意事项
查明卫生器具、用水设备（开水炉、水加热器等）和升压设备（水泵、水箱等）的类型、数量、安装位置、定位尺寸。卫生器具和设备通常是用图例画出来的，它只能说明器具和设备的类型，而不能具体表示各部分的尺寸及构造，因此在识图时必须结合有关详图或技术资料，搞清楚这些器具和设备的构造、接管方式和尺寸。 弄清给水引入管和污水排出管的平面位置、走向、定位尺寸，与室外给排水管网的连接形式、管径及坡度等。 给水引入管上一般都装有阀门，阀门若设在室外阀门井内，在平面图上就能完整地表示出来。这时，可查明阀门的型号及距建筑物的距离。 污水排出管与室外排水总管的连接，是通过检查井来实现的，要了解排出管的长度，即外墙至检查井的距离。排出管在检查井内通常采用管顶平接。
正三通管道上一支管连接螺纹阀门
三通 内接 阀门
DN25 DN25 DN25
正三通管道上一支管上连接一变径支管
三通 内接 异径管箍 或三通 补心
DN20 DN20 DN20×DN15 DN20 DN20×DN15
2.给水铸铁管及其管件
铸铁管
普压（≤0.7MP）√
低压（≤0.5MP）
高压（≤1.0MP）
它是室内排水系统的起点，污水、废水从卫生器具排水栓经器具内的水封装置或器具排水管连接的存水弯排入排水管系统。
建筑设备安装识图水
建筑设备安装识图水1. 简介建筑设备安装是指在建筑物内安装各种机械、电器设备，如空调、给排水、电力等设备。
在建筑设备安装过程中，识图是十分重要的一环，它确定了设备的安装位置、布置方式以及管道、线路的走向，直接影响到设备的性能和运行效果。
本文将介绍建筑设备安装中的识图方法和注意事项。
2. 识图方法2.1. 设备平面布置图设备平面布置图是建筑设备安装的基础图纸，它用于确定设备的安装位置和布局。
在该图上标注了各个设备的位置和连接方式，并包括了管道、线路的走向。
设备平面布置图通常由建筑工程师和设备工程师共同编制，以确保设备的布置符合建筑物结构和功能要求。
2.2. 管道图管道图是设备安装中的重要一环。
它展示了设备之间的管道连接方式、走向以及阀门、接头的位置。
通过仔细分析管道图，可以确保管道的布置合理，避免出现堵塞、漏水等问题。
在绘制管道图时，需要考虑管道的材质、直径、斜率等，并充分考虑维修和清洁的便利性。
2.3. 电气图电气图是设备安装中的另一个重要部分。
它展示了设备之间的电气连接方式、线路走向、电气元件的位置等信息。
通过分析电气图，可以保证设备的电气安全性，避免电气故障和安全事故的发生。
在编制电气图时，需要充分考虑电气线路的负荷、保护及接地要求，以及配电箱的容量和位置等因素。
3. 识图注意事项3.1. 设备尺寸和净空要求在进行设备安装识图时，必须考虑到设备的尺寸和净空要求。
设备的尺寸决定了设备的所占空间大小，必须确保其可以被放置在合适的位置并保留足够的操作空间。
净空要求是指设备周围必须留出足够的空间，以便进行设备的维修、清洁和检修工作。
识图时必须准确测量设备的尺寸，并根据设备的安装位置确定净空要求。
3.2. 管道和线路的走向管道和线路的走向是设备安装中的关键因素之一。
在识图时，必须根据设备的工作原理和使用要求确定管道和线路的走向。
合理的管道和线路走向可以降低流阻、减少压力损失，提高设备的工作效率。
此外，管道和线路的走向也必须考虑设备的维修和清洁方便性。
