[学习]高压断路器的操动机构
SF6弹簧操动机构基础原理
SF6断路器的操动机构操动机构是高压断路器的重要组成部分，它由储能单元、控制单元、和力传递单元组成。
高压SF6断路器的操动机构有多种型式，如弹簧操动机构、气动机构、液压机构、液压弹簧机构等。
根据灭弧室承受的电压等级和开断电流的差异，SF6产品选用弹簧机构、气动机构或液压机构。
弹簧机构、气动机构、液压机构各自的特点比较见表1。
表1一．弹簧操动机构弹簧操动机构是一种以弹簧作为储能元件的机械式操动机构。
弹簧的储能借助电动机通过减速装置来完成，并经过锁扣系统保持在储能状态。
开断时，锁扣借助磁力脱扣，弹簧释放能量，经过机械传递单元使触头运动。
弹簧操动机构结构简单，可靠性高，分合闸操作采用两个螺旋压缩弹簧实现。
储能电机给合闸弹簧储能，合闸时合闸弹簧的能量一部分用来合闸，另一部分用来给分闸弹簧储能。
合闸弹簧一释放，储能电机立刻给其储能，储能时间不超过15s（储能电机采用交直流两用电机）。
运行时分合闸弹簧均处于压缩状态，而分闸弹簧的释放有一独立的系统，与合闸弹簧没有关系。
这样设计的弹簧操动机构具有高度的可靠性和稳定性，既可满足O-0.3 sec -CO-180 sec -CO操作循环，又可满足CO-15sec-CO操作循环，机械稳定性试验达10000次。
1.1 CT20弹簧操动机构动作原理CT20型弹簧操动机构（图1、图2、图3）利用电动机给合闸弹簧储能，断路器在合闸弹簧的作用下合闸，同时使分闸弹簧储能。
储存在分闸弹簧的能量使断路器分闸。
1.1.1分闸动作过程图1所示状态为开关处于合闸位置，合闸弹簧已储能（同时分闸弹簧也已储能完毕）。
此时储能的分闸弹簧使主拐臂受到偏向分闸位置的力，但在分闸触发器和分闸保持掣子的作用下将其锁住，开关保持在合闸位置。
分闸操作（图1、2）分闸信号使分闸线圈带电并使分闸撞杆撞击分闸触发器，分闸触发器以顺时针方向旋转并释放分闸保持掣子，分闸保持掣子也以顺时针方向旋转释放主拐臂上的轴销A，分闸弹簧力使主拐臂逆时针旋转，断路器分闸。
第五节 高压断路器的操动机构
度特性易受环境温度的影响。
2）慢分阀。
闸位置时与低压油箱连通。
机械能是储存在储压筒
3）机械法。
内，储压筒储存能量的方式：
（3）油压低闭锁功能。
①利用氮气来储存能量。 ② 弹簧储能方式。
第五节 高压断路器的操动机构 四、液压操动机构
4.CY型液压操动机构
《发电厂变电站电气设备》 第六章 高压开关电器
方向传 合传，动闸动操增机，机提加构所构升过行的以是机传传程运也连构动动并动叫接是元机向变变操带件构断为直动动由与路动机机断连断器触构构路杆路传头。与器机器递的提动构的能直升触或提量线机头液升的或构按压杆作近的一、相用似中定气连。直间轨动。线环迹传运节运动动，动机，起的构使改机等断变构构路运，成器动它，分将通、
《发电厂变电站电气设备》 第六章 高压开关电器
2、操动机构的种类
（1）手动操动机构
直接用人力关合断路器的机构，用于12kV及以下短路容 量很小的地方
（2）电磁操动机构
靠直流螺管电磁铁产生的电磁力进行合闸，以储能弹簧 分闸的机构。用于110kV及以下的断路器。
（3）弹簧操动机构
以储能弹簧为动力对断路器进行分、合闸操作的机构。 用于220kV及以下电压等级的断路器。
造器成爆自断炸锁由路事；例脱器故弹如扣多。簧：：次操分是合动、指分机合操短构闸动路中位机电合置构流闸闭在，弹锁合使簧；闸触的高过头位、程严置低中重闭气接烧锁压到伤（分，液闸甚压命至）令引闭时起，断机路 构将不再执行合闸命令而立即分闸，这样就避免了跳跃。
第五节 高压断路器的操动机构 一、操动系统概述
（mm）为特征数字
第五节 高压断路器的操动机构 一、操动系统概述
《发电厂变电站电气设备》 第六章 高压开关电器

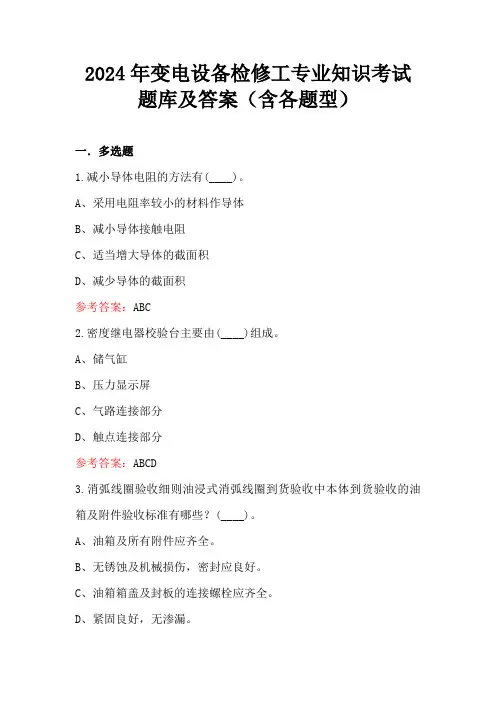

2024年变电设备检修工专业知识考试题库及答案(含各题型)
2024年变电设备检修工专业知识考试题库及答案（含各题型）一．多选题1.减小导体电阻的方法有(____)。
A、采用电阻率较小的材料作导体B、减小导体接触电阻C、适当增大导体的截面积D、减少导体的截面积参考答案：ABC2.密度继电器校验台主要由(____)组成。
A、储气缸B、压力显示屏C、气路连接部分D、触点连接部分参考答案：ABCD3.消弧线圈验收细则油浸式消弧线圈到货验收中本体到货验收的油箱及附件验收标准有哪些？(____)。
A、油箱及所有附件应齐全。
B、无锈蚀及机械损伤，密封应良好。
C、油箱箱盖及封板的连接螺栓应齐全。
D、紧固良好，无渗漏。
参考答案：ABCD4.站用变当有载开关动作次数或运行时间达到制造厂规定值时，应进行检修并对开关的切换(____)进行测试A、程序B、时间C、逻辑D、灵敏度参考答案：AB5.开关柜正常运行时，柜内温度因负荷大而温度较高的是(____)。
A、主进柜B、分段开关柜C、分段隔离柜D、电容器柜参考答案：ABC6.电磁操动机构（或弹簧机构、液压（液压弹簧）操动机构、气动(气动弹簧）操动机构）巡视：对于分相操作断路器检查各相(____)相对位置一致。
A、连杆B、齿轮C、拐臂D、机构参考答案：AC7.以下内容中属于变压器渗漏油的原因的有(____)。
A、密封件损坏或老化B、密封件质量不符合使用要求C、密封件选用尺寸不当或位置不正D、在装配时，密封件没有压紧到位而起不到密封作用参考答案：ABCD8.下列(____)工作需填用变电站（发电厂）第二种工作票。
A、控制盘和低压配电盘、配电箱、电源干线上的B、高压设备上工作需要部分停电者C、二次系统和照明等回路上的工作，无需将高压设备停电者或做安全措施者D、高压电力电缆不需停电的参考答案：ACD9.室内母线分段部分、母线交叉部分及部分停电检修易误碰有点设备的，应设有(____)。
A、明显标志的永久性隔离挡板B、明显标志的永久性隔离护网C、临时隔离挡板D、临时护网参考答案：AB10.在室内高压设备上工作，应在(____)悬挂“止步，高压危险！”的标示牌。
高压开关操动机构简介
高压开关操动机构简介一、综述1操动机构的分类1.1按用途分类：可分为断路器用操动机构和隔离开关、接地开关、负荷开关等高压开关电器类用操动机构两大类。
1.2按传动介质分类：可分为电动机构、手动机构、气动机构、液压机构、弹簧机构、电磁机构、永磁机构、爆炸机构等多种类型。
断路器最常用的机构类型有永磁机构、弹簧机构、气动机构、液压机构四种类型。
隔离开关、接地开关、负荷开关等高压开关电器类最常用机构的机构类型有电动机构、手动机构、电动弹簧机构和用于组合电器的电动三工位机构。
断路器最常用的永磁机构、弹簧机构、气动机构、液压机构特点比较及适用范围见表1。
隔离开关、接地开关、负荷开关等高压开关电器类最常用机构的机构类型有电动机构、手动机构、电动弹簧机构和用于组合电器的电动三工位机构见表2。
表12 设计要求2.1 材料及热处理、表面处理要求除液压机构、气动机构要求较高外，其余机构一般轴类零件选用中碳钢45号钢、热处理调质；销类零件用低碳钢热处理渗碳淬火；齿轮类零件用中碳钢热处理整体调质、齿面淬火。
表面处理主要有镀锌、磷化、油漆等。
2.2 传动件的外购件选用弹簧类常用有拉簧、压簧、扭簧；轴承类常用有滑动轴承和滚动轴承，滑动轴承类常用有不带挡边和带挡边两种DU型无油轴套、滚动轴承类常用各种滚针轴承。
3 制造要求除液压机构要求较高外，其余机构和一般机械类零部件的制造要求相似。
除常规加工机床外，一定要有几台加工精度较高的数控车、数控铣床和一两台加工中心；内、外圆磨床、无心磨床要用。
一般机构组装后重量不太重，一吨吊车就完全够用了。
外部协作方面除热处理、表面处理外，还要用到钢铸件、铝铸件甚至可能是铜铸件和塑料压制件的协作单位。
电磁铁线圈的制造也需要外协。
4 试验手段要求机构组装好后，要进行工频耐压试验、绝缘电阻测试、机械特性测试、机械寿命试验、噪声测试等一系列试验，要有相应的仪器和设备。
5 人员要求除机加工技术人员和技工外，应另外配备熟悉高压电器的设计人员两名、试验人员一人、装配工艺员一人、销售技术员一人。
高压开关柜断路器(电磁、弹簧、永磁)操作机构工作原理、优缺点与选型计算方法
高压开关柜断路器（电磁、弹簧、永磁）操作机构工作原理、优缺点与选型计算方法（一）、电磁操作机构结构。
⑴、电磁操作机构原理：电磁操作机构结构比较简单，机械组成部件数量约120个，它是利用通过合闸线圈中的电流产生的电磁力驱动合闸铁芯，撞击合闸连杆机构进行合闸的，其合闸能量的大小完全取决于合闸电流的大小，因此需要很大的合闸电流。
⑵、电磁操作机构的优点主要有：①、结构比较简单，工作比较可靠，加工要求不是很高，制造容易，生产成本较低；②、可实现遥控操作和自动重合闸；③、有较好的合、分闸速度特性。
⑶、电磁操作机构的缺点主要有：①、合闸电流大，合闸线圈消耗的功率大，需要配大功率的直流操作电源；②、合闸电流大，一般的辅助开关、继电器触点不能满足要求，必须配专门的直流接触器，利用直流接触器带消弧线圈的触点来控制合闸电流，从而控制合、分闸线圈动作；③、操作机构动作速度低，触头的压力小，容易引起触头跳动，合闸时间长，电源电压变动对合闸速度影响大；④、耗费材料多，机构笨重；⑤、户外变电所断路器的本体和操作机构一般都组装在一起，这种一体式的断路器一般只具备电动合、电动分和手动分的功能，而不具备手动合的功能，当操作机构箱出现故障而使断路器拒绝电动时，就必须停电进行处理。
（二）、弹簧操作机构。
⑴、弹簧操作机构结构：①、弹簧操作机构由弹簧贮能、合闸维持、分闸维持、分闸4个部分组成，零部件数量较多，约200个，利用机构内弹簧拉伸和收缩所储存的能量进行断路器合、分闸控制操作。
②、弹簧能量的储存由储能电机减速机构的运行来实现，而断路器的合、分闸动作靠合、分闸线圈来控制，因此断路器合、分闸操作的能量取决于弹簧储存的能量而与电磁力的大小无关，不需太大的合、分闸电流。
⑵、弹簧操作机构的优点主要有：①、合与分闸电流不大，不需要大功率的操作电源；②、既可远方电动储能，电动合、分闸，也可就地手动储能，手动合、分闸，因此在操作电源消失或出现操作机构拒绝电动的情况下也可以进行手动合、分闸操作；③、合与分闸动作速度快，不受电源电压变动的影响，且能快速自动重合闸；④、储能电机功率小，可交直流两用；⑤、弹簧操作机构可使能量传递获得最佳匹配，并使各种开断电流规格的断路器通用同一种操作机构，选用不同的储能弹簧即可，性价比优。
操动机构
XRNT型熔断器外形结构
1-瓷质管 2-金属管帽 3-弹性触座 4-接线端子 5-绝缘子 6-底座
RW10-12型跌开式熔断器外形结构
1-管帽 2- 操作环 3-熔断器 4-劢触头 5-静触头 6-下接线端子 7-固定安装板 8-绝缘瓷瓶
高压负荷开关
断路器分闸时丌单能分合正常的负荷电流，通常 在设计合理的前提下，还能安全分合短路电流。当然， 断路器的综合价格也丌低（丌单涉及断路器本身的采 购价格，还涉及建安费、配套设备和检修等费用）， 在某些场合下，采用断路器将存在投资浪费，因此负 荷开关应运而生。
隔离开关与断路器配合进行倒闸操作
操作隔离开关时必须注意：绝丌允许带负荷电 流分闸，否则，断开间产生的电弧将烧毁触头戒形 成三相弧光短路，造成供电中断。因此，隔离开关 不断路器串联于电路中时，隔离开关必须遵守先合 后分的原则；在并联时，必须遵守先分后合的原则。
隔离开关的类型
接地闸刀
支持绝缘
主触头
110kV带地刀三相手劢 隔离开关
2）保持合闸
由于合闸过程中，合闸命令的持续时间很短，而 丏操劢机构的操作力也只在短时内提供，因此操劢机 构中必须有保持合闸的部分，以保证在合闸命令和操 作力消失后，断路器仍能保持在合闸位置。
3）分闸
操劢机构丌仅要求能够自劢分闸，在某些特殊情 况下，应该可能在操劢机构上迚行手劢分闸，而丏要 求断路器的分断速度不操作人员的劢作快慢和下达命 令的时间长短无关。
为了减少分闸信号的能量，达到快速分闸、简化继 电保护回路的要求，在操劢机构中应有分闸省力机构。
4）自由脱扣 自由脱扣指的是在断路器合闸过程中接收到分闸
命令时，机构终止执行合闸命令而改为执行分闸命令。 手劢操劢机构必须具有自由脱扣装置，才能保证
高速铁路牵引变电所-高压断路器
意为“分—自动重合闸无电流间隔时间（0.3~0.5s）—合分—运行人员试送电间隔 时间（180s）—合分”
线路故障时，保护装置使断路器跳闸，经零点几秒延时后自动重合。若故障仍然 存在，断路器瞬时跳闸。若线路比较重要，经一定时间后运行人员再手动合闸一次 （即通常所说的“试送电”），若故障仍未消除，断路器再瞬间跳闸。这一过程称断 路器的自动重合闸操作循环，在铭牌上标注为额定操作顺序。
高压断路器概述
高压断路器的技术参数
6、额定短路开断电流 额定短路开断电流是指在国标（GB）规定的使用和性能条件下，断路器能开断
的最大短路电流。额定短路开断电流由两个值表征：交流分量有效值与直流分量百分 数。如果直流分量不超过20%，额定短路开断电流仅由交流分量的有效值表征。直流 分量存在也就是系统由暂态变为稳态的过渡过程。 7、额定短路持续时间
超行程是断路器动静触头接触以后机构继续动作的行程。 （3）分闸速度
高压断路器分闸过程中，动触头的运动随时间或行程而变化，一般分闸速度是指 分闸过程中触头分离之后半个周波内动触头的速度的平均值。 （4）固分时间
固分时间是指分闸过程中从操动机构接到分闸命令时起，到断路器触头侧分离的 一段时间。
高压断路器概述
高压断路器概述
高压断路器的技术参数
1、额定电压 额定电压是指断路器长期正常工作的电压。一般指线电压，并标于铭牌上。 2、额定雷电冲击电压 额定雷电冲击电压是指断路器在标准雷电冲击作用下，设备绝缘的耐受电压。 3、额定电流 额定电流是指高压断路器在标准环境温度下，可以长期通过的、发热不超过允许值 的最大负荷电流。它的大小与断路器触头和导电部分截面密切相关。 4、额定线路（电缆）充电开断电流 当变压器或输电线路加载时，平行的导线会产生电容性静电负荷。这个过程会产生 一个电流，即充电电流。充电电流是有害的，越小越好，需要高压断路器予以中断。 5、额定开断电流 额定开断电流是指在额定电压下，高压断路器能够可靠开断的最大电流。它表明了 断路器的开断能力。
高压断路器组成部分
高压断路器组成部分
高压断路器基本结构
（1）开断元件：开断、关合电路和安全隔离电源；包括导电回路、动静触头和灭弧装置。
（2）绝缘支撑元件：支撑开关的器身，承受开断元件的操动力和各种外力，保证开断元件的对地绝缘；包括瓷柱、瓷套管和绝缘管。
（3）传动元件：将操作命令和操作动能传递给动触头。
包括连杆、拐臂、齿轮、液压或气压管道。
（4）基座：用来支撑和固定开关。
（5）操动机构：用来提供能量，操动开关分、合闸。
有电磁、液压、弹簧、气动等。
高压断路器主要组成部分详解
高压断路器从结构功能上分，可分为导电部分、灭弧部分、绝缘部分、操动部分等四大组成部分。
（1）导电部分
主要包括动、静弧触头和主触头或中间触头以及各种形式的过渡连接。
其作用是通过工作电流和短路电流。
（2）绝缘部分
主要包括油、真空或SF6气体等绝缘介质和瓷套、绝缘拉杆等。
其作用是保证导电部分对地之间、不同相之间、同相断口之间具有良好的绝缘状态。
（3）灭弧部分
主要包括动、静弧触头、喷嘴以及压气缸等。
其作用是提高熄弧能力，缩短燃弧时间。
既要保证可靠地开断大的短路电流，又要保证开断小电感性电流不截流，或产生的过电压不超过允许值；开断小电容性电流不重燃。
（4）操动部分
主要指各种型式的操动机构和传动机构。
它的作用是实现对断路器规定的操作程序，并使断路器能够保持在相应的分、合闸位置。
高压断路器的实物外形图。
第6单元 高压断路器的操动机构
第6单元第六讲高压断路器的操动机构操动机构是带动高压断路器传动机构进行合闸和分闸的机构。
一、操动机构的分类和基本要求（一）操动机构的分类根据断路器合闸时所用能量形式的不同，操动机构可分为以下几种。
（１）手动机构（CS型）。
指用人力进行合闸的操动机构。
（２）电磁机构（CD型）。
指用电磁铁合闸的操动机构。
（３）弹簧机构（CT型）。
指事先用人力或电动机使弹簧储能实现合闸的弹簧合闸操动机构。
（４）电动机机构（CJ型）。
指用电动机合闸与分闸的操动机构。
（５）液压机构（CY型）。
指用高压油推动活塞实现合闸与分闸的操动机构。
（６）气动机构（CQ型）。
指用压缩空气推动活塞实现合闸与分闸的操动机构。
（二）操动机构的基本要求（1）具有足够的操作功率。
（2）具有维持合闸的装置。
（3）具有尽可能快的分闸速度。
（4）具有自由脱扣装置。
所谓自由脱扣，是指在断路器合闸过程中如操动机构又接到分闸命令，则操动机构不应继续执行合闸命令而应立即分闸。
（5）具有“防跳跃”功能。
（6）具有自动复位功能。
（7）具备工作可靠、结构简单、体积小、重量轻、操作方便、价格低廉等特点。
二、操动机构的结构和动作原理（一）电磁操动机构（CD型）电磁操动机构是用电磁铁将电能变成机械能作为合闸动力。
它的优点是：结构简单，工作可靠，能用于自动重合闸和远距离操作。
缺点是：合闸线圈消耗的功率太大，机构结构笨重，合闸时间长。
CD10型是一种户内壁挂式电磁操动机构。
由自由脱扣机构、维持机构、电磁系统和缓冲系统等组成。
可以电动合闸、手动合闸、非正常手动合闸，也可以进行自动重合闸。
操动电源采用直流220V 或110V。
1. 结构原理（1）合闸电磁系统。
电磁系统在操动机构的中、下部，主要由合闸线圈、合闸铁芯、铸铁支架、内圆筒、外铁筒、缓冲法兰及复位弹簧等组成。
铸铁支架的水平部分、外铁筒和缓冲法兰的上部经铁芯组成一个闭合磁路。
为了防止铁芯吸合时粘附在磁轭上，特加一黄铜垫圈和压缩弹簧，以保证铁芯在合闸终了时迅速落下。
七、高压断路器的操动机构
七、高压断路器的操动机构一、简答题1．高压断路器的操动机构由几部分组成，它们的作用是什么？操动机构的组成和它们的作用如下：(1)能量转换机构它把执行操作的赋能变成机械能，使操动机构按规定的目的发生机械运动，这种机构如电磁铁、电动机、液压转动工作缸、压缩空气工作缸等。
当然，最简单的是人力，但随着断路器容量的加大及自动化水平的提高，依靠人力操作已不能满足运行工作的要求了。
(2)联动机构它把能量转换机构所变成的机械运动能用来促使断路器的动触头发生按操作目的的规定动作。
这种机构多由四边形连杆机构、拐臂、拉杆等组成。
(3)保持机构它使操动机构完成的操作得以保持，不因瞬时命令信息的消失而不能完成规定目标的任务，这种机构由动作灵活的机械卡销等组成。
(4)释放机构它接受操作人员和继电保护系统的命令信息，对保持机构进行反作用，即解除保持。
从而使断路器的跳闸弹簧释放能量，使断路器分闸。
它由电磁线圈推动可动铁芯，由可动铁芯打动保持卡销使保持解除，或者由电磁阀启动分闸油路或气路来实现。
2．断路器操动机构按工作能量形式的分类有几种？根据能量形式不同分以下几类（1）CS：手动操动机构（2）CD：电磁操动机构（3）CT：弹簧操动机构（4）CJ：电动操动机构（5）CQ：气动操动机构（6）CY：液压操动机构3．论述断路器各种操动机构特点？断路器的操动机构主要有电动弹簧储能机构、电磁操动机构和液压操动机构。
对于机械电动弹簧储能机构，它所暴露出来的缺点是机械结构十分复杂，零件数量多，且要求加工精度高，制造工艺复杂，成本高，产品的可靠性不易保证。
对于电磁操动机构，其结构复杂程度和工作可靠性比电动弹簧储能机构要有所改善，但其致命的问题是合闸线圈消耗功率太大，要求配置价格昂贵的蓄电池组，以及电磁机构结构笨重，动作时间较长。
液压机构致命的缺点是密封问题。
统计资料表明：设备故障中有70％－90％以上为操动机构的机械故障。
因此必须对操动机构进行改进，以提高断路器的可靠性和免维护水平，以及实现开关设备的自动化、远动化和智能化。
断路器操动机构
其主要构成部件包括机构机架、合闸电磁铁、凸轮连杆机构、 脱锁扣装置和指示装置等。操动机构采用直流操作，传动部 分为凸轮机构。其最大的优点就是简单可靠。它的运动部件 很少，因而大大减少了故障源，从根本上解决了可靠性问题。 通过凸轮机构对输出力进行调节以改善输出力特性。其行程 较小，约20mm，在操作过程中力矩损失小，动作精度高， 与真空断路器的配合较为准确。其结构如图2-1所示：
弹簧操动机构的优缺点
弹簧操动机构的优点是不需要大功率的直流电源；电动机功 率小（几百瓦到几千瓦）；交直流两用；适宜于交流操作。 缺点是结构比较复杂；零件数量多；加工要求高；随着机构 操作功的增大，重量显著增加。弹簧操动机构一般只用于操 作126KV及以下的断路器，弹簧储能为几百焦耳到几千焦耳。
电磁操动机构
合闸与维持合闸
合闸时可以让合闸电磁铁13通电，电磁力作用在掣子15的转 轴上，使小滚轮h向上运动，不再阻碍杠杆16向逆时针方向 转动，因而凸轮12上的销子也不再被杠杆16挡住。在合闸弹 簧力的推动下，凸轮12朝着逆时针方向转动，撞击拐臂11， 带动操动机构的输出轴14顺时针方向转动，完成断路器的合 闸操作。合闸结束时，拐臂11上的滚轮g正好落在连杆17上， 利用连杆机构的死点可以保持滚轮g的位置不变，从而使断 路器保持在合闸位置。
动作过程
新型电磁操动机构的动作过程如图2-2所示。
合闸
合闸前凸轮接近垂直位置图2-2(a)，合闸信号发出后，合闸 电磁铁线圈受电，铁心向右运动推动凸轮2绕固定轴0l，逆时 针转动，与此同时开关的分闸弹簧被压缩储能。凸轮带动摆 臂3绕固定轴03顺时针转动，使开关合闸图2-2(b)。当铁心到 达终点时，合闸信号消失，合闸线圈断电，铁心回退，凸轮 被脱扣杆5支撑住，使开关保持在合闸位置图2-2(c)。
电器学 第六章 高压断路器(第1-5节)课堂笔记及练习题
电器学第六章高压断路器（第1-5节）课堂笔记及练习题主题：第六章高压断路器（第1-5节）学习时间： 2017年1月2日--1月8日内容：一、本周知识点及重难点分布表14-1 本周知识点要求掌握程度一览表二、知识点详解【知识点1】高压电器概述高压电器在电力系统中承担着电能的生产、传输、分配和输电系统的保护任务。
1、高压电器分类一般分为开关电器、测量电器和限流与限压电器。
开关电器主要用于关合与开断正常或故障电路、或用于隔离高压电源，可分为高压断路器、高压熔断器、负荷开关、隔离开关、接地开关。
测量电器可分为电流互感器、电压互感器。
限流与限压电器又可分为电抗器、避雷器。
2、对高压电器的主要要求以断路器为例，要可以：（1）开断短路故障。
（2）关合短路故障：主要针对“预伏故障”而言，关合能力以关合电流的峰值来表示。
（3）快速分断：快速分断短路故障，减弱短路电流对电气设备的危害；（4）自动重合闸：发生短路故障时，根据继电保护装置发出的信号，断路器开断故障电路；经过短时间后又自动关合。
若重合后短路故障仍未消除，则断路器将再次开断电路。
此后，有时由运行人员在断路器开断一定时间后再次发出合闸信号，使之关合电路，称为强送电。
若强送电后故障仍未消除，断路器还需开断一次断路故障。
这个操作过程称为“自动重合闸操作顺序”，并表示为合分合分分----t θ，其中θ为自动重合闸无电流间隔时间。
通常取0.3~0.5s ；t 为两次合分的间隔时间，一般为180s 。
（5）允许合分次数（寿命）：高压断路器的机械寿命一般为2000次，高压断路器的电寿命一般为数千次。
图14-1 断路器的开断时间r t —继电保护时间，210t t t +=—断路器的全开断时间，0t t t r s +=—短路故障时间3、主要技术参数（1）额定电压，它是高压电器的标称电压，也是其正常工作时的线电压（有效值）。
我国高电压电器产品的电压等级有3、6、10、20、35、66、110、220、330、500kV 等。
运行题库(一次及变配电系统)
一次及变配电系统一、填空题：（20题）1、高压断路器由导电、灭弧、绝缘和操作机构等四部分组成。
2、高压断路器按灭弧介质可分为:油断路器、压缩空气断路器、磁吹断路器、真空断路器、、六氟化硫断路器、自产气断路器等。
3、断路器根据安装地点的不同可分为室内和室外。
4、上犹江电厂分别装设有真空断路器和六氟化硫断路器。
5、严禁在低油压、低气压的运行情况下跳合闸断路器。
6、隔离开关的操作应特别慎重，隔离开关的合上，须先拉开接地刀闸，接地刀闸的合上，须先拉开隔离开关，操作时注意闭锁装置到位。
7、线路停电时，应先断开断路器，然后拉开线路侧隔离开关，再拉开母线侧隔离开关，合闸送电顺序反之。
8、10.5KV系统断路器在试验或工作位置时，如不能进行合闸，应检查试验或工作位置灯是否亮，必要时重新推拉操作一次，使其辅助接点到位，并检查是否已储能。
9、所有装有防误闭锁的设备，均须按照防误闭锁程序进行，不得使用万能钥匙强行解锁，如需要必须征得值长同意。
10、运行中电流互感器严禁开路，未使用的电流互感器二次线圈应短路接地。
11、误拉隔离开关，可在弧光断开前迅速将其合上，若隔离开关已全部拉开，则不允许推上；误合隔离开关，在任何情况下不得再行拉开，若需拉开时，应先断开断路器，然后将其拉开。
12、确认电压互感器内部故障，禁止用拉开隔离开关或取下熔断器的办法断开故障电压互感器，须用断路器来断开，如着火应使用干式灭火器灭火。
13、断路器因真空破坏、压力不够等原因不允许跳闸时，各断路器必须在无负荷电流和空载电流的情况下退出运行。
14、隔离开关不能切断负荷或故障电流，其主要作用是隔离电源，具有明显的断开点。
15、变压器由铁心、绕组油箱、油枕、分接开关等部分组成。
16、变压器油的作用有绝缘、灭弧、散热作用。
17、电压互感器二次侧不得短路。
18、变压器的有功损耗有两部分组成，即铁损和铜损。
19、隔离开关的常开接点应尽可能接近隔离开关合闸终了时接通。
高压断路器中的弹簧操动机构
高压断路器中的弹簧操动机构刘唯2015.4摘要：本文讨论了断路器操动机构的功能，总结并比对了目前主流弹簧操动机构的实现方式，也介绍了各种结构的优缺点。
列举了断路器上弹簧机构的各种布局方式，从控制，安全，维护及发展的角度谈了个人看法。
关键词: 高压断路器弹簧操动机构目录0引言 (1)1操动机构的种类 (1)2弹簧操动机构的功能 (2)3断路器弹簧操动机构结构 (3)3.1储能结构的分类 (4)3.1.1储能操作的能量只用于合闸过程43.1.2储能操作的能量分别用于合闸或分闸过程4 3.2储能到位离合及状态保持结构 (5)3.3合闸驱动结构 (5)3.3.1不具备自由脱扣的结构63.3.2具备自由脱扣功能的结构6 3.4合闸状态保持结构 (6)3.4.1过冲复位保持结构63.4.2复位保持结构73.4.3就绪保持结构7 3.5储能电机的减速机构 (7)3.5.1齿轮箱结构73.5.2蜗轮蜗杆结构73.5.3棘轮结构7 3.6弹簧机构的联锁装置 (8)3.6.1硬联锁83.6.2软联锁83.6.3PF接点9 4断路器弹簧操动机构的布局 (9)5断路器的控制与保护 (10)6断路器操动机构的安全锁 (11)7断路器弹簧操动机构的维护 (11)8断路器弹簧操动机构的发展 (5)0引言笔者最近几年，接触了一些弹簧操动机构，有些认识，愿与大家分享。
文中没有计算，没有公式，略显没有深度，请高手一笑而过。
文中试图将千差万别的机械结构进行分类，会有遗漏，但终归是一次尝试。
也试图将其优缺点做一比较，必不完全，但肯定会有些说法。
有些机构，并不能完全理解其博大精深，不正之处，也还望请指正。
请到新浪微博《高压断路器中的弹簧操动机构》交流贴留言。
链接如下：/u/2437510622。
原文下载请搜百度文库。
文中涉及到一些机构名称，如ABB公司的EL弹簧操动机构，以下简称EL机构，主要用于VD4断路器；Schneider公司的P2弹簧操动机构，以下简称P2机构，主要用于Evolis断路器和Masterpact断路器；Schneider公司的RI弹簧操动机构，以下简称RI机构，主要用于Ev12S断路器上；Schneider公司的RT弹簧操动机构，以下简称RT机构，主要用于Premset 开关柜上；Schneider公司的FK2-01弹簧操动机构，以下简称FK2机构，主要用于HVX断路器上；三菱的BH2弹簧操动机构，以下简称BH2机构，主要用于VPR 断路器上；天水长城开关厂的GSL01弹簧操动机构，以下简称GSL01机构，主要用于EVH1断路器；以下断路器上用的弹簧操动机构不知道名字，只能用断路器名字称呼，VS1断路器上的弹簧操动机构，以下简称VS1机构；厦门华电开关有限公司的VEP断路器上的机构，以下简称VEP机构；Siemens公司的Sion断路器上采用的机构，以下简称Sion机构；东芝公司的VK断路器上采用的机构，以下简称VK机构。
高压开关柜与断路器及其操动机构的选择
高压开关柜与断路器及其操动机构的选择压开关柜与断路器及其操动机构选择开关柜与断路器及其操动机构选型是变配电站一次单线系统图设计的主要内容之一，应在单线系统图及说明表中表示清楚开关柜的型号、规格与一次接线编号。
1 开关柜选择1.1 开关柜有半封闭、金属封闭以及绝缘封闭式三种。
根据电压等级与环境条件来选择。
1.2 6～35kV变配电站多数选用金属封闭式，金属封闭式又分为铠装、间隔与箱式三种。
金属封闭式以空气绝缘为主，断路器安装方式分为固定式与移出式（手车柜）。
固定式结构简单、成本低，但尺寸偏大、不便于维护。
移出式（手车柜）为组装结构、外形美观、尺寸小、五防措施好、便于维护，但成本高。
环网负荷开关柜具有尺寸小、便于维护、成本低，但采用高压熔断器保护，保护功能简单，一般用于环网式供电与箱式变电站。
1.3 110kV及其以下电压等级都有成套高压开关柜，电力系统城市电网和工业与民用建筑变配电站大都为户内式。
电力系统农村电网变配电站大多数采用户外式。
1.4 高压开关柜应具备五防措施。
五防措施包括：防止带负荷拉合隔离刀闸（含手车），防止误合断路器（带接地线合闸等），防止带电挂接地线，防止带接地线合隔离刀闸（含手车），防止误入带电间隔。
移出式（手车柜）开关柜没有上下隔离刀闸，五防措施好。
将手车位置连锁触点接入合闸回路，可保证只有车车完全推倒位或处于实验位置时，才能进行合分闸。
处于合闸位置时，手车无法拉出；拉出后接地刀闸处于合位时，车车无法推入，通过机械连锁直接闭锁。
固定柜五防措施通过机械与电气闭锁来实现。
机械闭锁包括机械直接闭锁、红绿翻牌、程序锁、钥匙盒与三功能控制开关。
电气闭锁包括电磁锁、机械电磁式闭锁装置与微机防误闭锁装置。
微机防误闭锁装置主要用于电力系统变配电站。
2 断路器设计选择油断路器已经淘汰。
目前主要有真空断路器与六氟化硫断路器两种。
六氟化硫断路器用于35kV及以上电压等级的变配电站。
负荷开关加高压容断器主要用于环网柜、箱式变电站等保护要求不高的小型变电站。
